Какое сечение провода для духового шкафа

Какое сечение кабеля необходимо для подключения духового шкафа?

Электрический кабель с сечением 2,5 мм. кв. – это сбалансированный вариант для подключения духового шкафа и неопасной его эксплуатации. В этом случае будет предотвращено чрезмерное нагревание, которое часто приводит к маленьким замыканиям с неблагоприятными последствиями.

Можно ли подключить электрический духовой шкаф в обыденную розетку?

Возможность применения обыкновенной розетки

Духовку можно подключить к стандартной розетке, если соблюдать 3 условия: К ней должен быть подведен провод с 3 медными жилами и сечением 2,5 кв. мм. Мощность устройства должна быть не больше 3,5 кВт.

Какая должна быть проводка для электрического духового шкафа?

Обычно для питания электрического духового шкафа мощностью 3,5 кВт применяют медный трехжильный кабель, сечением 2,5 мм. кв. Если нагрузка больше, рекомендуется использовать проводник с жилами 4 мм.

Можно ли подключить варочную панель и духовой шкаф в одну розетку?

Варочная панель и духовой шкаф потребляют огромное количество энергии. Подключение этих 2-ух устройств к одной розетке категорически запрещено. Более того, лучше провести для каждого устройства отдельную линию и установить на каждой полосы пусковой автомат.

Какое сечение кабеля должно быть под варочную панель?

В большинстве случаев, для питания варочной панели применяется кабель с сечением жил: В однофазовой сети — 3*6мм. кв. (Кабель, состоящий из 3-х жил, любая сечением 6мм.

Какую розетку применять для духового шкафа?

«Варка» и/либо духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа почти всегда установлен обыденный провод и 16-ти амперная вилка (при независящем подключении), потому будет нужно только розетка.

Можно ли подключить варочную панель в обыденную розетку?

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обыденную вилку и розетку тем паче запрещено! Размещение фазного и нулевого провода в розетке не играет значимой роли. Главное верно подключить заземляющую жилу (сверху на контакт заземления). . Для подключения вилки пригодится провод.

Почему нельзя делать розетку за духовым шкафом?

Если это не единый устройство — плита, варочная поверхность и духовой шкаф подключаются в различные розетки. . А вот размещение конкретно за духовым шкафом — неприемлимо. Есть большая возможность того, что вилка, включенная в розетку, будет мешать установке устройства.

Можно ли применять удлинитель для духового шкафа?

При согласовании нормам (более 0,5 МОм) духовой шкаф можно подключать. Один принципиальный момент: сечение провода должно быть более 2,5 мм 2 (медь), и установлен автомат подходящего номинала (16 А).

Какое сечение провода необходимо для варочной панели и духового шкафа?

В новостройках газ уже не применяют, так что все плиты, варочные поверхности и духовки — электрические. Варочные панели – это очень массивные устройства, потому они требуют прокладки кабеля завышенного сечения. В своде правил СП31-110-2003 говорится, что для этого подходят кабели с сечением жил минимум 6 мм2.

Какой автомат нужно ставить на духовой шкаф?

Кстати, для большей безопасности при монтаже духового шкафа советуют применять двухполюсные защитные автоматы. При срабатывании они отключат не только лишь фазу, но и ноль, что в некоторых случаях принципиально (при пробое изоляции). Кабель можно применять ВВГнг либо NYM. Характеристики, соответственно 3*4 либо 3*6.

Можно ли подключить варочную панель и духовой шкаф совместно?

К ней можно сразу подключить и варочную панель, и духовой шкаф. . Необходимо мыслить только о том, как будет удобнее втыкать и вынимать вилки из розеток по мере надобности. Не излишним будет упомянуть, что розетка эта затратная, другими словами накладывается на стенку, а не утапливается в нее.

Можно ли подключить варочную панель и духовку?

Чем отличается независящий духовой шкаф от зависимого

Зависимые модели инсталлируются в нишах специально разработанной мебели. Духовка и варочная панель ставятся друг над другом. Они имеют единую систему подключения к электроэнергии и общий метод управления. Применять их раздельно друг от друга нельзя.

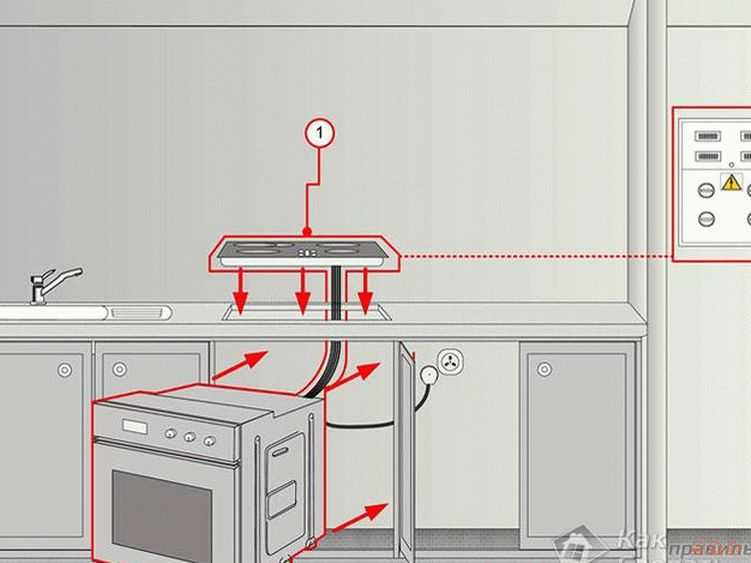

Можно ли подключить духовой шкаф и варочную панель?

Подключение духового шкафа и варочной панели электрической должно производиться через заземление. Соответствие этому условию просто проверить – в розетке/вилке устройства должно быть три либо 5 контактов для электросети в 220В и 380В соответственно. В старенькых зданиях это требование не всегда производилось.

Электромонтаж проводки для электроплиты имеет конкретные особенности. Ведь часто это более мощнейший потребитель электроэнергии в квартире. В связи с этим опасности, связанные с неверным выбором сечения либо плохим монтажом, резко растут. Потому чтобы избежать грустных последствий рекомендуем для вас ознакомится с основными правилами монтажа проводки для электроплиты.

Правила монтажа проводки для электроплиты

Сначала следует тормознуть на правилах подключения и монтажа проводки электроплиты. Ведь от этого фактора конкретно зависят и требования, предъявляемые к ее сечению.

Схема подключения электроплиты

Начнем с вероятных вариантов подключения электрической плиты к электрической сети. Есть два вероятных варианта – это подключение к однофазовой сети и к трехфазной сети.

Схема подключения электроплиты к трехфазной сети

• Подключение к трехфазной 5 проводной сети имеет массу преимуществ. В- первых это более резвый нагрев электрической плиты, во-2-х это наименьшая нагрузка на провод, в-3-х это фактически на сто процентов отсутствующее падение напряжения даже во время работы электропечи при полной нагрузке.
• Основным недочетом такового соединения является стоимость, которая за подключение трехфазной сети на порядок выше. Не считая того, можно отметить определённую сложность дизайна такового подключения, также требования к лицу, осуществляющему эксплуатацию таковой сети. Часто эти задачи становятся неодолимыми.
• В связи с этим существенно почаще применяется однофазовое подключение электроплиты. Которое не считая доступности по всем характеристикам уступает трехфазной сети. Однофазовое подключение осуществляется 3-мя проводами.

Направьте внимание! В некоторых случаях может быть двухфазное подключение электроплиты. По своим характеристикам оно фактически не отличается от трехфазного и имеет те же достоинства и недочеты. Двухфазное подключение осуществляется 4-мя проводами.

• Что касается схемы подключения, то она схожа для сетей с хоть каким количеством фаз. От вводного автомата электрическая печь подключается через отдельный групповой автомат. В некоторых случаях в качестве дополнительной защиты его оснащают УЗО автоматом. Но его наличие не непременно.
• Обычно аннотация предугадывает наличие розетки. Это так же относится к сети любого напряжения. Но в ближайшее время от нее все почаще отрешаются, как ненадежного контактного соединения. В принципе правилами это не запрещено.
• Если вы приняли решение отрешиться от розетки, то лучше отрешиться и от других контактных соединений типа клеммников, и выполнить соединение цельным кабелем от группового автомата, до электроплиты.

Требования предъявляемые к схеме подключения электрической печи

Сейчас побеседуем о требованиях, предъявляемых к подключению электрической печи. В принципе они довольно логичны и не требуют особых мер.

На рисунке представлена схема подключения электрической плиты к однофазовой сети

• Начнем с вводного автомата. Согласно п.9.6 ВСН 59 – 88 вводной автомат на квартиру либо дом с электрической плитой должен быть рассчитан на номинальный ток в 40А. Но это касается только однофазовой сети. В случае трехфазного (двухфазного) подключения номинальный ток вводного автомата определяется техническими критериями.
• Дальше согласно п. 7.2 ВСН 59 – 88 для питания электроплиты должна быть организована отдельная группа. Эта группа должна питаться согласно п. 9.6 ВСН 59 – 88 от группового автомата на номинальный ток в 25А. Это опять-таки касается только однофазовых подключений.
• Проводка электрическая для электрической плиты должна отвечать нормам ПУЭ и кирпичных, бетонных и железобетонных помещениях должна производиться сокрытым методом. Открытым методом проводку к электрической печи целенаправлено прокладывать исключительно в помещениях, выполненных из горючих материалов.
• Розетка для электрической плиты согласно п.12.27 ВСН 59 – 88 должна быть рассчитана на номинальный ток в 25А. При всем этом она непременно обязана иметь заземляющий контакт, как продемонстрировано на видео.

Направьте внимание! Обычно розетки для электрической плиты имеют специальную форму. Это связано с тем, что непременно должно быть обеспечено соответствие включения фазного контакта розетки в фазный контакт вилки. Обыденные розетки не могут обеспечить выполнения данного условия.

Выбор проводки для электрической печи

Проводка для электроплит как мы уже клеветали выше может быть 2-ух видов – однофазовая и трехфазная (двухфазная). Выбор проводки для обоих видов делается идентично, но для трехфазной сети есть определённые аспекты, на которых вы сможете сберечь.

Выбор проводки для однофазового подключения

Для более распространенного однофазовой проводки расчет довольно прост и полностью может быть выполнен своими руками. Для этого довольно познания школьной программы по физике.

Выбор сечения медных проводников

• Выбор проводки осуществляется по табл.1.3.4 ПУЭ для медных проводников и по табл. 1.3.5 ПУЭ для дюралевых проводников. Но для воплощения этого выбора нам следует знать количество вместе прокладываемых проводников, метод монтажа и так же номинальный ток. И если с первыми 2-мя параметрами более-менее все понятно, то на расчете номинального тока остановимся подробнее.
• Расчет номинального тока осуществляется по закону Ома — . I – это наш номинальный ток, U – это номинальное напряжение электрической сети (для однофазовой сети оно равно 220В), Р – это номинальная мощность электрической печи, а cosα – это коэффициент мощности (обычно он указан в номинальных параметрах электрической печи и колеблется от 0,7 до 1).
• К примеру, мы имеем электроплиту с номиналом в 6кВт и cosα которой равен 0,9. Номинальный ток для таковой печи при однофазовом подключении будет равен 24,5А. Для выбора сечения провода принимаем наиблежайшее большее значение, другими словами 25А. В данном случае если у нас используются электрические закрытые проводки, то избираем медный провод с сечением в 4 мм 2 .

Выбор сечения дюралевых проводников

Выбор проводки для трехфазного подключения

Для трехфазного подключения проводка выбирается по тому же методу. Формула хоть и отличается, но приобретенные значения будут схожими, как и при однофазовом подключении.

Чтобы применить провод наименьшего сечения следует знать определенные аспекты:

• Расчет номинального тока для трехфазной сети осуществляется по формуле — . Видите ли основным различием в этой формуле является наличие коэффициента , он нужен для приведения линейного напряжения в фазное. Линейное напряжение в трехфазной сети у нас будет равно 380В, а фазное соответственно 220В.
• В итоге приобретенные расчёты нечем не будут отличаться от расчетов для однофазовой сети. Где же обещанное понижение сечения кабеля спросите вы?
• Дело в том, что при однофазовом подключении все три либо четыре конфорки электроплиты и духовки при ее наличии подключаются к одной фазе. При трехфазном подключении электрическая внешняя проводка распределяется по потребителям.

Схема электроплиты

• В качестве примера возьмем электрическую печь, которая имеет две конфорки мощностью в 750Вт, одну конфорку в 1000Вт и одну в 1500Вт. Не считая того имеется духовка с мощностью в 2000Вт. В конечном итоге получаем суммарную мощность в те же 6кВт.
• Но к одной фазе подключена только духовка, ко 2-ой фазе подключено две конфорки на 750Вт и одна на 1000Вт, а к третьей фазе подключена конфорка на 1500Вт. В конечном итоге у нас выходит более нагруженной 2-ая фаза, к которой подключена суммарная нагрузка в 2500Вт. Для нее и исполняем расчет
• В этом случае при значении cosα=0,9 мы получаем номинальный ток в 10,2 А. В конечном итоге мы можем избрать медный провод сечением всего 1 мм 2 . Согласитесь значимая разница.

Направьте внимание! При двухфазном подключении нагрузка может распределиться не так умеренно. Потому при расчёте следует избрать более нагруженную фазу и уже для нее делать расчёт.

Вывод

Видите ли проводка для электроплит выбирается довольно просто. Главное разобраться в вопросе и в случае трехфазного подключения верно обусловиться с нагрузками на каждую фазу. В то же время не следует забывать, что это часто более мощнейший нагревательный устройство в квартире и ошибки могут привести не только лишь к пожару. Потому если вы не уверенны в собственных силах лучше довертись экспертам.

Видео: Кабель на духовку

Установка и подключение электрической плиты

Описание процесса установки и подключение электрической плиты

Зачастую в нашей газодобывающей стране невозможно поставить в квартире или доме газовую плиту за неимением
подведенного к дому газопровода. К счастью есть альтернатива, более дорогостоящая, конечно, но электроплита
все же лучше, чем буржуйка. Итак, плита куплена, распакована и осмотрена на предмет механических повреждений.
Пора подключать. Можно сэкономить свое время и потратить деньги, вызвав мастера. Можно сэкономить деньги и
потратить время, подключая самостоятельно. «Каждый выбирает по себе», как подключить электрическую плиту.

Сам себе электрик

Если не хотите лишиться гарантии производителя, то перед подключением изучите инструкцию и дальнейшие
свои действия согласовывайте с ней и правилами устройства электроустановок. Естественно, просто воткнуть
вилку в розетку для подключения электроплиты недостаточно, да и просто опасно – ведь короткое замыкание
вам не нужно? Эту самую розетку, как и кабель, нужно предварительно правильно выбрать. Как – сейчас разберемся.

1. Электрический щиток

Установка электрической плиты начинается с квартирного электрического щитка.

Проверьте кабель, выходящий из щитка к квартире. Параметры кабеля зависят от мощности плиты. Его сечение по
меди должно быть от 6 кв мм (если мощность плиты от 13,5 кВт до 18 кВт). Если вы приобрели плиту мощностью
до 13,5 кВт, сечение провода – не меньше 4 кв мм. В любом случае кабель должен быть в двойной изоляции и
трехжильным: фаза, ноль и заземление. Нужно учитывать, что вводной кабель должен быть мощнее отходящего от
квартирного щитка к плите.

Далее проверьте вводной автомат (автоматический выключатель). Он должен быть рассчитан на силу тока не
менее 32А для мощности плиты до 13,5 кВт, или 40А для мощности плиты до 18 кВт.

Безопаснее подключать электроплиту к щитку без использования розеток. Согласно правилам электротехнических
работ, в таком случае допускается использовать длинную цепь питания и плавкий предохранитель для мощных плит.
Для установки безрозеточного подключения желательно все же проконсультироваться с электриком.

2. УЗО и выключатель

При однофазном подключении плиты необходимо поставить на линию автоматический выключатель, рассчитанный на
силу тока 32А. Такой выключатель ставим, если номинальный ток вводного выключателя 40А – 50А. После установки
автомата необходимо последовательно подключить устройство защитного отключения — УЗО. Оно должно выдерживать
номинальный ток 32А – 40А, дифференциальный ток – до 30мА. Вместо выключателя и УЗО можно поставить ДИФ-автомат,
объединяющий эти 2 устройства

При трехфазном подключении выключатель должен быть трехполюсным, рассчитанным на силу номинального тока 16А,
УЗО – четырехполюсное на 25А номинального тока и 30мА диффернциального.

3. Выбираем розетку

Силовая розетка должна быть рассчитана на силу тока 25А- 32А и иметь 3 или 5 контактов для однофазнофазного
и трехфазного подключения соответственно.

Провод с заземлением нужно подсоединить к верхней клемме, на 2 нижние «фазу» и «ноль» в любом порядке.
Все соединения в цепи питания электроплиты необходимо выполнять как можно более тщательно во избежание
перегрева контактов и возникновения замыкания. Жилы кабеля должны быть зачищены без повреждения проводников,
все винтовые соединения – тщательно затянуты. Большие мощности не прощают мелких погрешностей!

4. Выбираем кабель

Для подключения понадобится 2 вида кабелей: трехжильный с сечением 4 кв мм от автомата до силовой розетки,
и от розетки до плиты – гибкий кабель сечением 3 на 4 мм (ПВС или КГ). Провод ПУНП применять строго запрещено!
При подключении контактов концы кабеля необходимо защитить от окисления, залудив их паяльником и обрезав
излишки после того, как придали им нужную для подключения форму. Вместо лужения можно обжать конца кабеля
латунными гильзами.

Надо отметить, что, согласно ГОСТу, пайку проводов можно использовать лишь тогда, когда такое соединение
предусмотрено нормативной документацией. Если зажимы УЗО и автоматического выключателя выполнены в виде гнезд,
паять концы жестокого провода не нужно – зажим надежно их обжимает. Лучше вместо паяния применить опрессовку.
Многожильный гибкий провод сначала нужно залудить, после этого заводить в автомат, либо произвести опрессовку,
потом заводить.

Провод питания от розетки до плиты должен быть в свободном доступе на расстоянии не более 2 м от неё.
Провод должен быть в двойной изоляции! Если при эксплуатации плиты необходимо будет её передвигать, это нужно
учитывать при определении длины кабеля.

В случае трехфазного подключения плиты нужно воспользоваться пятижильным кабелем (3 фазы: L1, L2, L3, ноль –
N и заземление – РЕ) 2,5 кв мм сечения по меди. Необходимое сечение провода можно определить самостоятельно,
воспользовавшись таблицей.

Недопустимо использовать кабель, питающий электроплиту, для других дополнительных нагрузок!

5. Три схемы подключения

220В — однофазное подключение

Фазу подключаем на клеммы 1, 2, 3, предварительно соединив их между собой перемычками (они должны быть в
комплекте). Клеммы 4 и 5 (N1 и N2) также соединяем перемычками и подключаем к ним «ноль» — N. Заземление
подключаем к клемме 6 (РЕ), которая может находиться на корпусе плиты.

380В – трехфазное подключение

Три фазы подключаем соответственно цветовой маркировке на клеммы 1, 2, 3. Клеммы 4 и 5 соединяем
перемычкой и подключаем к «нулевой» жиле, клемму 6 к заземлению. Не перепутайте маркировки!

380В – двухфазное подключение

Редко, но бывает, что одна из фаз отсутствует. В этом случае 2 клеммы соединяем перемычкой и
подключаем на одну фазу, оставшуюся клемму – на другую. Ноль и землю подключаем как в предыдущем случае.

Для подсоединения питающего кабеля к выводу электроплиты необходимо снять с неё заднюю крышку.

6. Заземление

Заземление проводки в вашем доме может быть выполнено по системам: TN-C (устаревшая), TN-C-S или TN-S.
Электроплиту можно подключать только в двух последних системах, т. к. в системе TN-C отсутствует защита
от поражения людей электрическим током (есть только защита от замыкания). Узнать, какая система заземления
в вашем доме, можно, открыв подъездный щиток: по старой системе в нем 4 провода (в многоэтажках) или 2 провода
(в малоэтажных домах). В новых домах 5 проводов.

Подключение электрической плиты — ответственное дело, ценой ошибок может стать короткое замыкание и пожар.
Если вы не уверены в своих силах, лучше пригласить специалиста, не стоит экономить на своем здоровье и
своих близких. При подключении плиты необходимо следовать правилам техники безопасности.

Возможно, Вас заинтересует:

Плитка электрическая настольная. Как выбрать? — Плитка электрическая настольная. Как выбрать?

Обзор стеклокерамических плит — Обзор стеклокерамических плит

Установка и подключение газовой плиты — Описание процесса установки и подключение газовой плиты

Настольные плиты для дачи, газовые — Обзор настольных газовых плит для дачи

Метки страницы: электрическая плита, духовой шкаф электрический, установка, подключение, инструкция

Все, что вам нужно знать о шнурах питания для духовых шкафов — Temperature Master

Шнур питания для духовых шкафов является единственным источником питания для электрических плит. В то время как вы можете использовать горелки и духовку на газовой плите без электричества, электрическая плита бесполезна без шнура питания. Однако важно знать, что подойдет не любой шнур питания, поскольку для вашей конкретной духовки потребуется что-то уникальное.

Шнуры питания духовки могут иметь три или четыре штыря, подсоединенных к концу шнура, в зависимости от типа печи и требуемой мощности печи. В то время как в старых домах все еще может использоваться шнур питания духовки с тремя контактами, в новых домах для дополнительной безопасности необходимо иметь четыре контакта.

В этой статье мы обсудим все, что нужно знать о шнурах питания духовки. Я также постараюсь ответить на любые вопросы, которые могут у вас возникнуть в отношении шнуров питания духовки. Если вам интересно, то читайте дальше!

Духовки поставляются со шнуром питания?

Духовки не поставляются со шнурами питания, в отличие от холодильников и других бытовых приборов, потому что в игре слишком много переменных. Например, в некоторых домах потребуется шнур питания с тремя контактами, а в других домах — с четырьмя штырьками. В качестве альтернативы, некоторые дома должны быть жестко подключены.

Духовой шкаф с проводным подключением не будет иметь шнура питания, а будет кабелем, идущим непосредственно от панели управления к прибору. В этих случаях шнур питания не нужен.

В целом, было бы слишком много случаев, когда неправильный шнур питания был бы получен вместе с духовкой, если бы они были включены. Это связано с большим разнообразием стилей домов в США.

Кроме того, хотя шнур питания длиной 1,22 м является довольно стандартным, в некоторых случаях может потребоваться более длинная линия.

Духовки поставляются с розетками?

Духовки не поставляются с вилками в упаковке. Как правило, в доме, для которого вы покупаете плиту, уже есть вилка. Если это не так, вам придется установить вилку самостоятельно или нанять электрика.

Перед покупкой духовки убедитесь, что вы знаете, какой тип вилки есть в вашем доме. Также было бы неплохо узнать, какой размер выключателя используется для подачи питания на существующую вилку. Размер провода и вилки может повлиять на тип духовки, которую вы должны купить.

Убедитесь, что диапазон не слишком велик для вашего существующего источника питания.

Универсальны ли шнуры питания духовки?

Шнуры питания духовки универсальны при условии, что вы используете правильный фитинг. Хотя в духовках нет шнуров питания или вилок, специально предназначенных для них, вы можете использовать только трехштырьковые вилки с трехштырьковыми и то же самое для четырехштырьковых вилок.

Могу ли я получить адаптер для шнура духовки?

Вы можете приобрести адаптер для шнура духовки, если вам нужно перейти от трехконтактной вилки к четырехконтактному шнуру или наоборот. Адаптер для шнура духовки должен приобретаться только у лицензированного продавца электротоваров и должен быть полностью исправным и безопасным.

Различные типы шнуров питания духовки

Существует два различных типа шнуров питания духовки: шнуры питания с тремя контактами и шнуры питания с четырьмя контактами.

Количество штырей не влияет на общую силу тока линии. Четвертый штырь на новых шнурах питания духовки — это мера предосторожности для заземления электрической цепи.

Трехжильный шнур питания

Трехжильный шнур питания был популярен в домах, построенных до 1996 года, поскольку в то время электротехнические нормы не требовали надлежащего заземления всех электрических проводов. Основная проблема с трехжильными шнурами питания заключается в том, что они не обеспечивают такой защиты, как шнур с четырьмя штырями.

Трехконтактная вилка имеет только три провода, идущие от вилки к распределительной коробке, которая является источником питания для всего электричества в вашем доме.

Если электрический провод, питающий вилку вашей духовки, был установлен неправильно, или провод оторвался, печь может стать причиной поражения электрическим током и возгорания.

Четырехжильные шнуры питания

В 1996 году изменились электрические нормы и правила, и теперь во всех новых домах с электрическими плитами требуется наличие четырех проводов, идущих к духовке. Для четырех проводов нужна вилка с четырьмя отверстиями, для которой нужен шнур с четырьмя контактами.

Назначение четвертого провода в четырехжильном шнуре тройное, это:

• Четвертый провод служит проводником, который крепится к металлическому каркасу плиты.
• Четвертый провод возвращает любой ток, который может находиться на металлических частях печи в случае короткого замыкания. Это защитит вас от удара током, если предохранитель закоротит, и вы прикоснетесь к плите.
• Четвертый провод необходим для соответствия действующим электротехническим нормам.

Следует отметить, что хотя в домах, построенных после 1996 года, для духовки требуется четырехжильный шнур питания, при замене плиты в доме, построенном до 1996 года, вам не нужно обновлять блок питания.

Можно ли использовать удлинитель для электрической духовки?

Никогда не используйте удлинитель для электрической духовки. К электрическим духовкам будет подаваться значительное напряжение, и попытка использовать удлинитель крайне небезопасна. Если вам нужен более длинный кабель, идущий к духовке, возможно, вам придется приобрести более длинный шнур питания духовки.

Они доступны в нескольких вариантах длины, и вы сможете найти нужную длину.

В тех редких случаях, когда вы не можете найти шнур питания достаточной длины, вам нужно либо переместить плиту ближе к источнику питания, либо переместить источник питания.

В зависимости от того, где находится плита, перемещение электрического провода, питающего вилку духовки, будет вашим единственным возможным способом действий.

Печи подключены или подключены к сети?

Печи могут быть подключены напрямую или через шнур питания, идущий от вилки к самой печи. Независимо от того, решите ли вы, чтобы ваш диапазон был подключен или подключен к сети, полностью зависит от вас, но в большинстве новых домов будет вилка, а не провод.

Преимущество наличия вилки и шнура питания заключается в том, что если вы когда-нибудь захотите переместить печь, чтобы убрать за ней или по какой-либо другой причине, вы можете просто отключить печь и переместить ее. Это особенно полезно в старых домах, где вы можете захотеть переделать кухонные полы или столешницы.

Несмотря на то, что подключение духовки к розетке дает определенные преимущества, для духовок вполне нормально подключать их непосредственно к источнику питания. В этих случаях провод прокладывается прямо из распределительной коробки в плиту.

Другим вариантом жесткой проводки является установка распределительной коробки позади или под печью и выполнение электрического соединения внутри распределительной коробки. Это делается, когда к плите подключен специальный шнур питания, но шнур питания не имеет штырей для вилки.

Кабель духовки слишком короткий

Если кабель духовки слишком короткий, у вас есть несколько вариантов, но удлинитель не входит в их число. Вместо этого у вас есть три варианта, если силовой кабель духовки слишком короткий:

Попытка найти более длинный кабель

Хотя силовые кабели длиной 4 фута (1,22 м) относительно стандартны для большинства печей, доступны более длинные кабели. Самый длинный, который вы сможете найти, обычно составляет 10 футов (3,05 м), так как все, что длиннее, может потерять слишком много мощности, чтобы быть эффективным.

Кроме того, имейте в виду, что шнуры питания теряют немного энергии на каждый фут, поэтому шнуры длиннее 10 футов (3,05 м) могут оказаться неэффективными для подачи питания на вашу плиту.

Сращивание существующего электрического провода, идущего к духовке

Самостоятельное сращивание электрического провода может быть опасной задачей. Если у вас нет опыта работы электриком, эту работу лучше доверить профессионалу.

Принцип работы заключается в том, что существующий шнур разрезается пополам в удобном для работы месте, но не на пути пешеходов.

Далее электрик установит распределительную коробку и проложит новый провод от распределительной коробки к духовке. Между старым и новым кабелями в распределительной коробке будет выполнено электрическое соединение, чтобы гарантировать отсутствие потери питания.

Затем два провода объединяются в одно безопасное электрическое соединение.

Замените старый электрический провод, проложив совершенно новую линию

Если вы не хотите возиться с попыткой разрезать и соединить старый электрический провод, тогда у вас остается единственный вариант — проложить совершенно новый провод. Это неплохая идея и, возможно, лучший способ безопасно включить духовку.

Чтобы сделать это самостоятельно, выполните следующие действия:

1. Во-первых, убедитесь, что питание печи отключено. Сделайте это, переключив выключатель в панели управления, который управляет диапазоном из включенного состояния в выключенное.
2. Затем используйте электрический тестер, такой как Sperry Instruments Voltage Tester (доступен на Amazon.com), чтобы убедиться, что питание печи отключено. Этот продукт легко помещается на любом поясе для инструментов или в кармане, а также снабжен зажимом для кармана. Всегда возможно, что выключатель был неправильно маркирован и питает что-то еще в вашем доме.
3. Безопасно отключив питание вашей плиты, отсоедините старый провод от плиты или вилки плиты и безопасно отложите его в сторону. Вам также придется отсоединить другую сторону шнура питания от коробки выключателя. Эта работа лучше всего подходит для профессионального электрика. Если вы решите сделать это самостоятельно, может быть целесообразно полностью отключить электричество в вашем доме.
4. Затем проложите новый электрический провод, предварительно убедившись, что его размер подходит для вашей духовки. Подключите один конец нового провода к коробке панели, а другой к плите или вилке духовки.
5. Снова включите питание дома и духовки и проверьте, правильно ли они работают.

Как выглядит вилка для плиты?

Пробки для печей громоздкие и обычно коричневые или черные с тремя или четырьмя отверстиями. На вилках с тремя и четырьмя контактами будет три диагональных прорези или отверстия, по одному для каждого штыря шнура, в которые можно вставить. Вилки с четырьмя контактами также будут иметь дополнительное круглое отверстие для четвертого контакта.

В то время как другие вилки или розетки в вашем доме аккуратно вставлены в стену, вилки для плит не всегда подходят для этого. Вместо этого вилку для плиты можно либо спрятать заподлицо со стеной, либо прикрепить к полу или стене.

Могу ли я самостоятельно установить шнур питания духовки?

Вы можете установить шнур питания духовки самостоятельно, если у вас есть опыт работы с электроникой и вы знаете, что делаете. Однако, если у вас нет опыта работы с бытовой техникой или электричеством, рекомендуется обратиться за профессиональной помощью.

Неправильная установка шнура питания духовки может привести к пожару, поражению электрическим током и серьезным травмам.

Точно так же подключение неправильного провода к неправильному порту вашей духовки чрезвычайно опасно и может привести к перегоранию вашей плиты.

Если один из винтов, крепящих провод к духовке, недостаточно затянут и ослаб, это также опасно. Ваша духовка не будет работать, а если это сделать на трехжильном шнуре, печь электризуется, и любой, кто к ней прикоснется, может быть поражен электрическим током силой 30-50 ампер. Этого более чем достаточно, чтобы убить человека.

Если вы не знаете, что делаете, никогда не пытайтесь связываться с электричеством. Слишком много всего может случиться и привести к травмам вам или кому-то еще.

Кроме того, более 28 000 пожаров в домах ежегодно возникают в результате неисправностей и проблем с электричеством. Не добавляйте к этой статистике попытки сделать что-то, чего вы не знаете, как делать.

Заключение

Шнуры питания духовки необходимы для правильной работы вашей печи, и ее установку следует доверить профессионалам, обладающим знаниями и опытом в области электротехники.

Всегда помните об осторожности при работе со шнуром питания духовки или рядом с ним. Убедитесь, что вы знаете, нужен ли вам шнур с тремя или четырьмя контактами и какой длины шнур вам нужен.

Приятного аппетита!

Как установить газовую или электрическую плиту

Самостоятельная установка газовой или электрической плиты, также известной как плита, поначалу может показаться сложной, но прибор можно установить в домашних условиях с помощью соответствующих инструментов и мер предосторожности. Независимо от того, заменяете ли вы старую электрическую плиту, переделываете или впервые устанавливаете газовую плиту, это пошаговое руководство поможет вам пройти через общий процесс.

Ниже приведен обзор установки газовых и электрических плит. Перед установкой обязательно ознакомьтесь с руководством по установке для вашей конкретной модели, так как инструкции могут отличаться.

При обращении с газовыми и электрическими плитами настоятельно рекомендуется привлекать другого человека для перемещения прибора. При возникновении вопросов или опасений, связанных с подключением газа или электропроводкой, обратитесь за помощью к специалисту.

Установка газовой плиты

Установка электрической плиты

Часто задаваемые вопросы по установке

Произведите замеры

Первый шаг к установке газовой или электрической выдвижной или отдельно стоящей плиты – это измерение размеров прибора и места для выреза.

Определите глубину, ширину и высоту, чтобы ваш прибор поместился в нужном месте.

Для получения дополнительной информации и рекомендаций по измерению размеров печи обратитесь к этому подробному руководству по определению размеров.

В процессе установки помните о различных размерах и размещении вставных и отдельно стоящих диапазонов.

Установка вставных плит

Вставные плиты устанавливаются почти заподлицо со столешницами, обеспечивая плавную и точную посадку. В то время как эти плиты обычно устанавливаются между шкафами или на кухонных островах, выберите выдвижные плиты, такие как Whirlpool 9.0213 ® Аэрогриль 7-в-1 с обработанными сторонами и может быть установлен в любом месте на вашей кухне. Как правило, у выдвижных диапазонов отсутствует задняя защита, а элементы управления расположены спереди или сверху диапазона.

Откройте для себя линейку вставок от Whirlpool.

Установка отдельностоящих плит

Отдельно стоящие плиты оснащены встроенным задним щитком для защиты стены от брызг, что делает их идеальными для гибкого размещения без необходимости в отдельной задней панели. Отдельно стоящие плиты могут быть размещены отдельно или между столешницами.

Откройте для себя отдельно стоящие серии Whirlpool.

Установка газовой плиты: пошаговые инструкции

Установка газовой плиты — это работа для двух человек, которую можно выполнить с помощью нескольких инструментов, мер предосторожности и инструкций по установке. Используйте это руководство из восьми шагов в качестве общего обзора. От начала до конца на установку газовой плиты уходит примерно от четырех до шести часов.

Не забывайте обращаться к руководству по установке устройства для получения конкретных инструкций. Если необходимо установить газопровод, обратитесь за помощью к специалисту.

Просмотрите различные типы газовых плит от Whirlpool.

Что потребуется для установки газовой плиты

Расходные материалы

• Гибкий соединитель газовой плиты (соединитель осушительного газа)

• Тефлоновая лента для соединения труб

• Уличное колено ½ дюйма на ½ дюйма (фитинги)

• Детектор утечки газа

Инструменты

• Разводной ключ

Шаг 1: Приобретите правильный газовый соединитель

Если вы заменяете старую газовую плиту, обязательно используйте для установки новый гибкий соединитель газовой плиты, чтобы предотвратить утечку газа.

• В руководстве по установке будет указан тип газового соединителя, необходимый либо для «диапазона», либо для «осушителя».

• Эти разъемы работают одинаково, но концевые фитинги должны соответствовать вашему прибору для правильной установки печи.

• Убедитесь, что разъем имеет достаточную длину, чтобы можно было подключить плиту к газовому клапану.

Обычно эти соединители имеют диаметр примерно ½ дюйма. Обратитесь к руководству пользователя, чтобы узнать, какой тип газового соединителя вам понадобится.

Купите гибкие соединители для газовой плиты в Whirlpool.

Шаг 2. Перекройте газовый клапан

Найдите газовый клапан и убедитесь, что он закрыт.

• Как правило, запорный клапан необходимо слегка повернуть, пока он не образует угол 90 градусов с самой трубой.

• Если вы заменяете существующую газовую плиту, осторожно отключите прибор после отключения газа.

При установке запорного клапана или проблемах с подключением к газу обратитесь за помощью к специалисту.

Шаг 3: Оберните резьбу тефлоновой лентой

^®

Используя тефлоновую ленту ^® , оберните резьбу газового клапана для надлежащей герметизации и надежной посадки.

Примечание : Не используйте тефлоновую ленту ^® для обмотки трубопроводов или трубок сжиженного нефтяного газа. Обратитесь к руководству по установке и проконсультируйтесь со специалистом, если вы не уверены или у вас есть вопросы.

Шаг 4: Присоедините газовый соединитель

После того, как нити будут намотаны, вы можете присоединить газовый соединитель к газовой линии.

• Снимите торцевую заглушку с соединительного фитинга.

• Оберните конец тефлоновой лентой, чтобы предотвратить утечку газа.

• Осторожно вкрутите соединитель в газовую линию.

Следите за тем, чтобы газовый соединитель не перегибался, и не вставляйте его в газовую линию силой.

Шаг 5. Присоедините уличный отвод

После того, как газовый соединитель будет закреплен на газовой линии, вы можете присоединить уличный отвод к газовому отверстию на вашей плите.

• Вкрутите уличный отвод в газовое отверстие плиты.

• Прикрепите другой конец уличного колена к свободному концу газового соединителя.

• Используйте желтую тефлоновую ленту, чтобы обернуть фитинги, но будьте осторожны, чтобы не перетянуть.

Шаг 6. Затяните гайки газового соединителя

На каждом конце газового соединителя затяните гайки на фитингах соединителя.

Шаг 7. Включите подачу газа и проверьте на наличие утечек

В качестве меры предосторожности настоятельно рекомендуется обратиться к специалисту для проверки соединения на наличие утечек газа.

• Для самодиагностики снова включите газовый клапан.

• Осторожно обрызгайте место соединения детектором утечки газа.

• При образовании пузырей выключите газ и немедленно обратитесь к специалисту.

Совет:
Если у вас нет под рукой детектора утечки газа, вместо него можно использовать теплую воду, смешанную с жидким мылом, для обнаружения утечек газа.

Шаг 8: Вставьте газовую плиту на место и закрепите монтажную пластину

После того, как вы подключили газ и проверили наличие утечек, просто установите плиту вдвоем.

• Убедитесь, что ваша плита находится на одном уровне с полом и правильно выровнена, в зависимости от вставного или отдельно стоящего устройства.

• При необходимости закрепите скобу, препятствующую опрокидыванию. Более подробные инструкции см. в руководстве по установке.

• При необходимости отрегулируйте регулируемые ножки.

Работа с газом может представлять опасность. В качестве меры предосторожности проконсультируйтесь со специалистом по любым вопросам или проблемам, связанным с подключением газопровода или установкой печи.

Explore Whirlpool

^® Газовые плиты

Ознакомьтесь с коллекцией вставных и отдельно стоящих газовых плит от Whirlpool.

ВФГ775Х0ХВ

ВФГ320М0ББ

ВГГ745С0ФС

WEG745H0LZ

Установка электрической плиты: пошаговые инструкции

Установка электрической плиты может быть выполнена с помощью этого руководства из семи шагов, нескольких инструментов и помощи другого человека. Обратитесь к руководству пользователя для получения конкретных инструкций и обратитесь к профессиональному электрику для получения необходимых электрических цепей и установки. Этот процесс может занять до двух часов от начала до конца.

Просмотрите различные типы электрических плит от Whirlpool.

Что потребуется для установки электрической плиты

Расходные материалы

• 3-контактный шнур питания электрической плиты, требования см. в руководстве пользователя

• 4-контактный шнур питания электрической плиты, требования см. в руководстве пользователя

Инструменты

• Отвертка

Шаг 1. Проверьте напряжение в цепи

Для установки электрической плиты обычно требуется как минимум цепь на 250 вольт и розетка на 40-50 ампер.

Если цепь на 250 В отсутствует, обратитесь к лицензированному электрику для профессиональной установки.

Шаг 2: Знайте свои шнуры питания

250-вольтовые шнуры питания бывают 3-жильными и 4-жильными, которые подключаются к задней части вашей электроплиты.

• Как 3-х, так и 4-жильные кабели имеют одну черную жилу, одну красную жилу и нейтральную белую жилу, используемые в качестве заземляющего провода.

• 4-жильные шнуры также содержат зеленый заземляющий проводник.

Купите шнуры питания с 3 и 4 контактами от Whirlpool.

Шаг 3. Проверьте необходимые соединения в вашей электрической плите

Обратитесь к руководству пользователя для получения конкретных инструкций по необходимым цепям питания для вашей плиты. Новые электрические плиты обычно имеют 4-проводное соединение.

При необходимости обратитесь к лицензированному электрику, чтобы изменить соединения заземления в соответствии с требуемой проводкой.

Шаг 4: Подсоедините шнур питания к электрической плите

В зависимости от подключения вашей плиты, будь то 3-проводная или 4-проводная конфигурация, подключите проводку соответствующего цвета.

• Для 3-проводного подключения убедитесь, что белый заземляющий провод подключен к центральному разъему, а красный и черный провода по бокам, что соответствует конфигурации разъемов.

• Для 4-проводного подключения подключите зеленый провод к зеленому разъему заземления и соедините оставшиеся провода с соответствующими клеммами.

• Надежно закрепите провода и установите на место крышку соединения проводов.

Всегда обращайтесь к руководству по установке за конкретными инструкциями и конфигурациями проводки.

Шаг 5: Включите электрическую плиту

После того, как шнур питания подключен к плите, отключите основную цепь питания прибора. Затем просто подключите свой диапазон к электрической розетке с 3 или 4 контактами.

Шаг 6. Вставьте электрическую плиту на место

После того, как вы подключили свой диапазон и снова включили питание, осторожно вставьте диапазон вместе с другом. Помните о правильном выравнивании вставных и отдельно стоящих диапазонов.

Шаг 7: При необходимости закрепите монтажную пластину

Если плита входит в комплект поставки, закрепите плиту на стене с помощью кронштейна, чтобы предотвратить опрокидывание.

Дополнительные сведения см. в руководстве пользователя.

Explore Whirlpool

^®  Электрические плиты

Ознакомьтесь с коллекцией электрических плит Whirlpool.

ВФЭ775Х0ХВ

ВГЭ745К0ФС

WFE500M4HS

Часто задаваемые вопросы по установке кухонной плиты

Общие вопросы и рекомендации по установке газовых и электрических плит Whirlpool см. в разделе часто задаваемых вопросов ниже.

Могу ли я самостоятельно установить газовую или электрическую плиту?

Процесс установки газовой или электрической плиты требует не менее двух человек из-за больших размеров и громоздкости большинства печей. Это помогает избежать повреждений и способствует плавному процессу установки.

Следуя конкретным инструкциям в руководстве по установке вашего прибора, вы сможете без труда самостоятельно установить газовую или электрическую плиту.

Могу ли я поменять электрическую плиту на газовую?

Если на вашей кухне есть существующее газовое подключение, удобно расположенное рядом с электрической плитой, переход на газ может быть таким же простым, как подключение к газовой линии.

Однако, если газовое соединение отсутствует, потребуется консультация специалиста, чтобы правильно установить газовую линию для вашей плиты.

Вам нужна специальная розетка для электроплиты?

Электрические плиты генерируют больше энергии и обычно работают при напряжении 250 вольт вместо стандартных 120 вольт. Поэтому для подключения электрической плиты к розетке с 3 или 4 контактами обычно требуется розетка на 250 вольт, 40–50 ампер.

Полные инструкции по установке обычно содержат таблицу, позволяющую определить, что необходимо, исходя из общей мощности вашей модели.

Узнайте больше о Whirlpool

^® Диапазоны

• Размеры печи

  : стандартные размеры и размеры

  Узнайте о стандартных размерах печей и о том, как измерить новый диапазон. Найдите размеры ширины, высоты и глубины для различных типов печей.

• Что такое двухтопливный диапазон и каковы его преимущества?

  Каковы плюсы и минусы двухтопливных моделей? Подходит ли двухтопливная плита для вашей кухни? Узнайте больше об этом уникальном приборе из нашего руководства.

• Диапазон против плиты против духовки: в чем разница?

  Плита, плита и духовка — на самом деле это разные приборы.
