Схема подключения электроплиты — особенности и правила однофазного и трехфазного подключения к сети
Оборудование, работающее на электричестве, получило широкое распространение в наших домах. Простота эксплуатации и качественная, надежная работа современных моделей делает целесообразным установку электроплиты даже в домах с централизованным газоснабжением. Компактность и широкие возможности установленных вместе или отдельно ее составных частей – варочной панели и духового шкафа — позволяет использовать такое оборудование как в самых маленьких кухонных помещениях, так и на просторных домашних и профессиональных кухнях.
Особенности подключения современных электроплит
Электрическое подключение плиты предполагает наличие качественной проводки, способной выдерживать ежедневные высокие нагрузки, и надежных автоматических устройств защиты. В домах старой постройки проводка давно находится в изношенном состоянии и не соответствует предъявляемым к ней требованиям.
Поэтому в отличие от новостроек, где такие нагрузки предусмотрены, здесь необходимо прокладывать новый кабель с заземлением и устанавливать трехполюсные розетки.
Обычно производители указывают параметры работы и схему электрического подключения в инструкции или на задней стенке бытового прибора. Новые модификации электроплит в большинстве случаев поставляются без соединительного шнура и предполагают подключение через клеммную коробку. Это объясняется разными требованиями к подключению и вниманием к безопасной эксплуатации. Поэтому важное значение в процессе инсталляции будет иметь правильный выбор кабеля нужного сечения и всех остальных элементов.

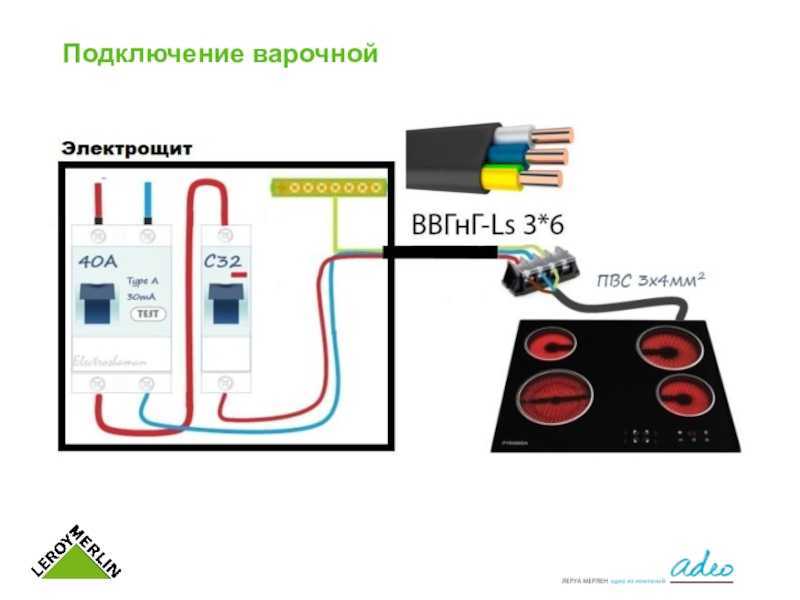

Схема подключения к однофазной сети 220 В
В большинстве городских квартир и частных домах бытовая электросеть рассчитана на напряжение 220В. Поэтому схема, собираемая на заводе, теоретически предполагает именно эти параметры сети. В клеммной коробке 1-3 контакты уже соединены перемычкой и фаза подключается на один из них. К 4-5 контакту, также соединенных между собой, подсоединяют нулевой провод.
На оставшийся контакт с маркировкой «заземление» подключается соответствующий провод.

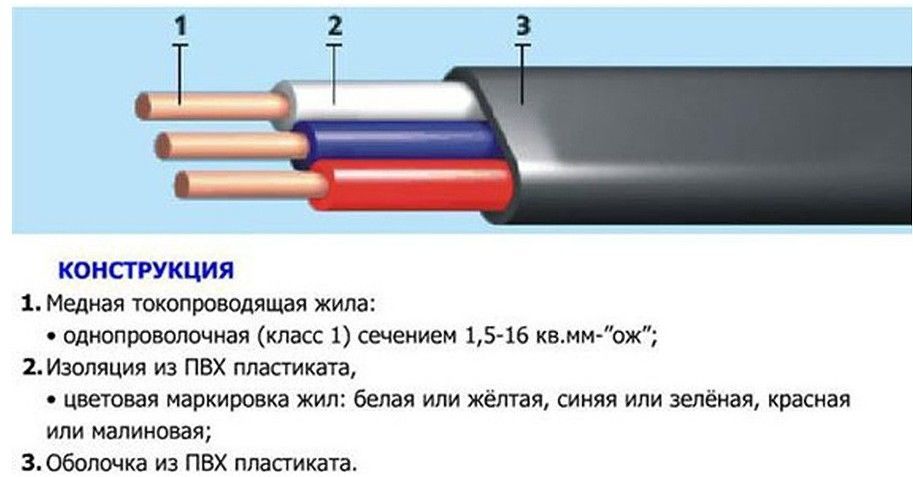

По существующим правилам каждый из проводов в кабеле окрашен разным цветом: ноль – синий, земля – желтый или зеленый, фаза – коричневый, черный или красный. Для того, чтобы избежать неправильного подсоединения специалисты рекомендуют всегда проверять, на каком проводе они находятся независимо от цвета изоляции. При однофазном подключении, если перепутать фазу и ноль, ничего страшного не случится. Но если один из этих проводов подключить на заземление может произойти короткое замыкание.
Схема подключения к трехфазной сети 380 В
При наличии в доме трехфазного электроснабжения, от силового щита необходимо подвести 5-ти жильный медный кабель. В клеммной коробке нужно демонтировать заводские перемычки и все три фазы подключить на соответствующие контакты. Если устройство электроплиты предусматривает 2-х фазное подключение, то перемычку, соединяющую первые 2 контакта, снимать не нужно. Ноль, как и при однофазном подключении, подается на 4-й и 5-й контакт, а на шестой — подводится заземление.
При такой схеме, если подключить фазу на ноль или заземляющий контакт, можно получить удар током или сломать электроплиту.

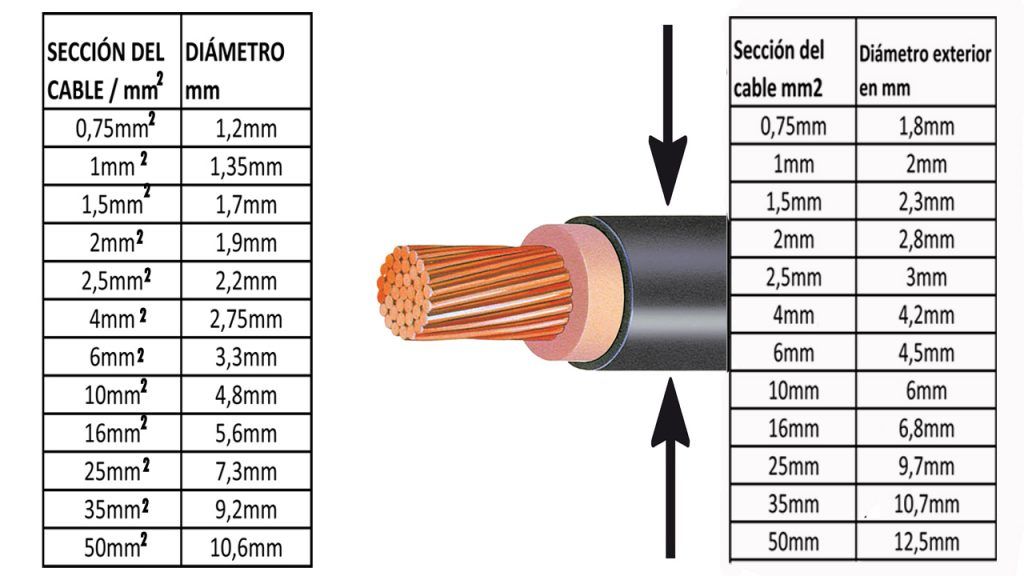

Если плита подключается через розетку, то для бытовой сети понадобится вилка и розетка с тремя контактами, а для трехфазной — с пятью. Провод тоже, соответственно, должен быть трехжильный и пятижильный. Его сечение определяется в зависимости от предполагаемой нагрузки (4- 6 мм2). Вести проводку можно открытым и закрытым способом. В первом случае он укладывается в гофрированные трубки или кабель-каналы, во втором – в штробу, которая потом заделывается цементным раствором. Более надежным считается закрытое подсоединение через клеммник, особенно в тех случаях, когда необходимо подключить встраиваемую электроплиту.
Подключение электроплиты — СКОРАЯ ЭЛЕКТРОПОМОЩЬ
Новосибирск Сервисный Центр подключения электроплит, варочных панелей Мы работаем с 08:00 до 20:00 Прием заявок по тел. Как подключить электроплиту Такой Представляем Самостоятельное Как Схема подключения электроплиты Почти все печи можно Рассчитываем Далее В Фото — розетка для варочной панели, эл. плиты По сечению провода, Следует учесть, что питающий кабель электропроводки Как самому рассчитать сечение провода в кабеле? Нужно Далее Далее разделываем кабель. Фазный провод может иметь черный, коричневый, Жилы многожильного кабеля нужно опрессовать специальными Немного о индукционных электропечах. Учтите, что посуда Если Вы не решились на самостоятельное подключение Мы
Вам требуется выполнить срочное подключение электроплиты или варочной панели (поверхности) к электросети в Новосибирске? Позвоните Копирование материалов разрешено только с активной ссылкой на наш сайт |
227-98-02 Звоните!
Схема подключения обычно размещена на задней крышке
Провод для подключения электроплиты, изготовленный по
Выберете вводной автомат. Обычно
Если провод имеет окисел, то для
Проверить такую посуду можно магнитом. При нагревании высокочастотным
Что такое электрический код для установки розетки на 220 вольт
» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
На какой высоте над полом должна находиться розетка на 220 вольт? Примеры установки розеток на 220 вольт в определенных приложениях и коде NEC. |
| |||||
youtube.com/embed/64_G4n3uOUA?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Розетка 220 вольт Код
Электрика Вопрос: На какой высоте над полом должна находиться розетка на 220 вольт?
- Какова минимальная высота над полом для розетки на 220/240 В согласно NEC?
Этот вопрос по электропроводке поступил от Берни из Джексонвилля, Флорида.
Ответ Дэйва:
Спасибо за вопрос по электропроводке, Берни.
Код NEC для розеток на 220 В
Электрические нормы для высоты 220-вольтовой розетки
Электрические нормы применимы к каждому конкретному проекту и применению. Поэтому общий вывод или заявление о том, какой высоты должна быть розетка на 220 вольт, невозможно без дополнительных знаний о конкретном проекте и применении. Имея это в виду, в следующей информации будет рассмотрено несколько примеров установки розеток на 220 В в определенных приложениях.
Пример №1: электрическая плита на 220 вольт
Расположение: кухня, столовая, обеденная зона.
Оборудование: электрическая плита на 220 вольт.
Устройство и применение: высота розетки на 220 вольт.
Применимые электрические нормы и правила: NEC Code 210.52(c)(5).
- Код NEC 210.52(c)(5) – Устройство серии
- Применение: Розетки должны быть установлены на высоте не более 20 дюймов над кухонной столешницей.
- Примечание по установке. Обычно розетка на 220 вольт устанавливается у пола, прямо над плинтусом. Это позволит расположить шнур и розетку плиты в углублении, предусмотренном конструкцией большинства производителей электрических плит. Это также позволяет расположить плиту вплотную к стене и без препятствий.
- Применение: Розетки должны быть установлены на высоте не более 20 дюймов над кухонной столешницей.
Пример №2: электрическая сушилка для белья на 220 вольт
Место: гараж.
Оборудование: электрическая сушилка 220 вольт.
Устройство и применение: высота сушильной розетки на 220 вольт.
Применимый электрический код: Нет.
- Не существует конкретного кода NEC для высоты сушильной емкости на 220 вольт в гараже.
- Розетка для осушителя 220 В Примечания по установке:
- Как правило, в индивидуальном проекте дома розетка для сушилки на 220 вольт устанавливается за сушилкой под верхней частью панели управления, где шнур и розетка не будут видны.
- В большинстве домов на рельсах или специальных домах розетка для сушилки на 220 вольт может быть установлена над панелью управления сушилкой, где будет доступен шнур.
Подробнее об установке розеток на 220 В
Подключение кухонной плиты на 220 В
Подключение кухонной плиты Шнур питания Вы можете оказаться с 3-проводной или 4-проводной электрической плитой. Давайте посмотрим, как подключена электрическая плита и что делать, если ваш шнур не подходит к вилке.
Подключение сушильной машины на 220 В к 3- и 4-проводным кабелям
Конфигурации с 3- и 4-проводными кабелями для сушилок для белья
См. схему подключения электрической сушилки с типовым шнуром питания на 220 В . Вы можете столкнуться с 3-проводной или 4-проводной электрической сушилкой, а также с 3-проводной или 4-проводной розеткой. Давайте посмотрим, как устроена электрическая сушилка и что делать, если шнур не подходит к вилке.
Схема подключения 220 В
Электропроводка Розетка на 220 В
Домашняя электропроводка включает розетки и розетки на 220 В, которые обычно находятся в каждом доме.
Посмотрите, как подключены электрические розетки для дома.
Коды домашней электропроводки
Электрические нормы и правила для домашней электропроводки
Электротехнические нормы Справочник, охватывающий электрические коробки, электрические цепи, электрические розетки и многое другое.
Вам также может быть полезно следующее:
| |||||
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>Можно ли перейти с газовой плиты на электрическую?
Существуют различные причины, по которым вы можете захотеть заменить газовую плиту на электрическую.
Вы можете предпочесть его внешний вид, преимущества в плане безопасности, простоту использования или неприхотливость в обслуживании. Электрические приборы также стоят значительно дешевле, чем газовые. Этот переключатель включает в себя несколько важных шагов, поэтому вам, вероятно, понадобится помощь электрика.
Газопровод
Нет необходимости полностью снимать газопровод. Тем не менее, профессионал должен закрыть трубу в дополнение к закрытию клапана. Этот шаг имеет решающее значение для предотвращения повреждения кухни и угроз безопасности; линия должна быть полностью герметизирована, чтобы исключить утечку газа.
Ваша газовая плита подключается к стандартной розетке на 110 вольт. С другой стороны, электрическая модель потребляет гораздо больше энергии и обычно нуждается в розетке на 220 вольт. Подрядчики-электрики должны установить проводку большой емкости при замене розеток на 110 В на блоки на 220 В, поэтому этот процесс не так прост, как замена одного типа розетки на другой.
Цепь
В отличие от приборов, работающих на газе, электрические модели нуждаются в выделенных цепях с большой силой тока, поэтому для выключателя может потребоваться модернизация электрической панели. Требования к силе тока варьируются в зависимости от конкретной модели и размера прибора. Если у плиты есть варочная панель и духовка, она, вероятно, потребует 40 или 50 ампер мощности.
Если применимо, вам, возможно, придется модернизировать источник электроэнергии в вашем доме. Вам понадобится более мощный генератор, чтобы питать кухню с электроприборами. Если вы не можете позволить себе это обновление, вы можете использовать оборудование на 220 В во время отключения электроэнергии. Дополнительные фотоэлектрические панели могут быть необходимы, если ваш дом использует солнечную энергию.
Соединение
Последний шаг включает в себя подключение электрического провода к новой плите и розетке. Производители обычно не подключают эти шнуры к высоковольтным приборам Omaha, но местный электрик или специалист по приборам может быстро выполнить эту задачу за вас.
Проволока часто продается как отдельный продукт.
Как домовладелец, который переходит с газовой плиты на электрическую, важно, чтобы вы знали, как защитить свои электрические розетки! Без надлежащей защиты они могут нанести вред всем, кто живет в вашем доме. Остерегайтесь любого воздействия воды! Вы можете запросить атмосферостойкую коробку для защиты любых наружных розеток.
После того, как вы перейдете на электрическую плиту, у вас могут появиться идеи для новой кофеварки или микроволновой печи. Модернизация — это здорово, но имейте в виду, что эти приборы создают много пара, убедитесь, что у вас нет оборудования ниже или рядом с розеткой!
