Каким кабелем подключить электроплиту: советы профессионалов

• 4 Декабря, 2020
•
  Электричество
• Olga Klimkovich

Многие современные хозяйки не представляют жизни без своих любимых плит, духовых шкафов и варочных панелей. С их помощью женщины создают на обыкновенных кухнях неповторимые по вкусу лакомства, которые дадут фору любой ресторанной еде. И очень часто хорошая плита является гарантией приготовления вкусного блюда. В частности именно по этой причине электрические плиты завоевали сердца домохозяек. Ведь в них не только можно выставить нужную температуру, но и в процессе приготовления еды не надо подправлять регулировку, в отличие от газовых плит.

Появление в доме электроплиты

Итак, долгожданная электроплита куплена и стоит пока одиноко на кухне. Теперь надо разобраться, при помощи какого кабеля подключить электроплиту, чтобы это чудо наконец заработало. Можно вызвать квалифицированного специалиста, если не уверены, что сможете подключить самостоятельно. Если же готовы довериться собственным силам, то для начала необходимо внимательно изучить инструкцию по монтажу и технический паспорт электрической плиты. Кроме этого, надо обязательно прочитать Правила устройства электроустановок, в которых собраны требования и особенности подключения электроустановок на основе опыта квалифицированных специалистов в этой области. После того как теория изучена, можно переходить непосредственно к практической подготовке подключения, в процессе которой необходимо не только выяснить, какой провод требуется, но и какое сечение провода нужно для подключения электроплиты.

Подготовка к подключению

Перед тем как подключать плиту, необходимо подготовиться, а именно выбрать и приобрести розетку и кабель для подключения электроплиты, а также УЗО или автомат дифференциального принципа действия.

Также перед осуществлением подключения плиты необходимо проверить состояние проводки в жилом помещении. Проводка должна быть в исправном состоянии и выдавать ток, значение которого имеет такое же значение, как и в инструкции. В случае если значение получается меньше либо есть неполадки в проводке, электроплита работать не будет.

Важно! Перед началом работ с электричеством необходимо выключить электропитание, подаваемое в ту часть жилого помещения, где будет устанавливаться плита. Также после монтажа розеток обязательно надо сделать заземление, так как оно может нейтрализовать появление напряжения на корпусе устройства, в случае если произойдет повреждение проводов. В результате повреждения может начаться передача электрического тока другим предметам. До начала пользования устройством заземления необходимо измерить его сопротивление. Это можно сделать с помощью специального прибора или вызвать специалиста со всем необходимым оборудованием. Категорически не рекомендуется выполнять заземление на трубы водоснабжения, отопления и канализации. Теоретически эти объекты обладают хорошим заземлением, но на практике сопротивление их заземления никто не проверяет. И как итог может случиться поломка электроприбора, которая повлечет за собой нанесение урона не только хозяину квартиры, но и его соседям.

Выбор кабеля

Одним из важных этапов подготовки является определение, каким кабелем подключить электроплиту. Рекомендуется выбирать кабель, состоящий из медных жил, количество которых зависит от схемы подключения:

• 3-жильный применяется для подключения к однофазной сети;

• 5-жильный применяется для подключения к трехфазной сети.

Чаще всего нужная схема подключения расположена на этикетке с обратной стороны бытового прибора. Различают несколько видов схем:

• однофазные;
• двухфазные;
• трехфазные.

Схема с одной фазой подключения

Для этой схемы необходимо наличие напряжения в сети 220 В и одной фазы. В данной схеме используется трехжильный кабель вместе с перемычками. Суть подключения:

1. Провод желтого цвета прикрепляется к месту со знаком заземления либо PE.
2. Провод синего цвета служит для объединения двух клемм N1 и N2.
3. Провод черного либо коричневого цвета выполняет соединение клемм L1, L2, L3.

Схема с двумя фазами подключения

Для этой схемы необходимо наличие напряжения в сети 380 В и двух фаз. Изображают ее следующим образом:

1. Провод синего цвета вместе с клеммами N1, N2 является нулем.
2. Провод желтого цвета соединяет L1 и L2.
3. Жила красного либо коричневого цвета подводится к L3.
4. Заземляют провод желто-коричневого цвета.

Схема с тремя фазами подключения

Такой вид подключения практически не используется в обычных квартирах. В редких случаях, когда необходимо осуществить подобный вид подключения, рекомендуется брать кабель с пятью жилами и евророзетку. Схема осуществляется следующим образом:

1. Провод желто-зеленого цвета заземляют.
2. Провод синего цвета имеет значение, равное нулю.
3. Желтым цветом отмечают фазу А и контакт на перемычке L1.
4. Зеленым цветом обозначают фазу В на перемычке L2.
5. Осуществляют соединение фазы С с перемычкой L3 проводом красного цвета.

Марки проводов

Есть еще один критерий, на который ориентируются при решении вопроса, каким кабелем подключить электроплиту, – это марка провода. Рекомендуют выбирать кабели марок ПВС и КГ.

Для того чтобы понять, какой провод нужен для электроплиты, необходимо уточнить, что обозначают их названия (аббревиатуры), и ознакомиться с их описанием.

ПВС – это провод виниловый соединительный. Это изделие с медными жилами, которые проводят ток. Каждая жила имеет защитную оболочку. Помимо этого, все жилы заключены в одну общую оболочку белого цвета. В связи с тем, что изоляционный материал не поддерживает горение, кабель обладает стандартным классом огнестойкости. Его главным преимуществом является то, что он обладает высокой прочностью и сопротивлением на изгиб. Имеет невысокую стоимость, что позволяет потребителям останавливать свой выбор именно на нем при определении, какой провод нужен для подключения электроплиты.

КГ – кабель гибкий. В качестве оболочки на нем применяют специальную резину. Состоит из медных луженых жил, которые, в свою очередь, также защищаются резиновыми оболочками, разделяемыми защитной пленкой. Пленка служит защитой от слипания в результате перегрева жил. Применяться кабель такого типа может при разных температурах. Причем выдерживает он одинаково хорошо и низкие, и весьма высокие температуры при напряжении около 660 В.

Главный плюс этих двух видов кабелей – это удобство в процессе установки и подключения плиты, так как они обладают достаточной гибкостью и довольно легко подключаются к плите.

Расчет сечения кабеля для электроплиты

Важным показателем в процессе выбора кабеля для электроплиты является его сечение. Для определения, какое сечение кабеля нужно для подключения электроплиты, необходимо знать мощность устанавливаемой плиты и тип сети питания, к которой планируется подключение. В таблице ниже указаны значения сечения кабеля в зависимости от мощности плиты и типа сети. Эти показатели помогут определить, какого сечения нужен провод для электроплиты.

Выбор УЗО и автомата автоматического отключения

В процессе подготовки к установке и подключению электроплиты необходимо не только определиться с тем, какой кабель нужен для подключения электрической плиты, но и обязательно подобрать подходящий по параметрам автомат защиты.

При перепадах напряжения или угрозе короткого замыкания плита автоматически выключается, если правильно настроено устройство автоматического выключения. При выборе автоматического выключателя рекомендуется приобретать автомат, номинал которого максимально приближен к нужному.

Также необходимо выбрать и устройство защитного типа. Суть работы устройства заключается в обесточивании определенного участка сети в процессе устранения негативных последствий от поступления дифференцированного тока. Такие случаи возможны вследствие нарушения изоляции частей, которые проводят ток. Рекомендуется выбирать УЗО с показателем номинального тока на один уровень больше, чем у автомата защиты. При этом за ориентир также берут параметр чувствительности и советуют выбирать 30 мА. В этом случае здоровью человека не будет нанесен непоправимый урон.

Подключение электроплиты

После того как провели все необходимые подготовительные мероприятия и определились, каким кабелем подключить электроплиту, можно приступать непосредственно к мероприятиям, связанным с подключением плиты. Рекомендуемый порядок действий во время монтажа:

1. Все нужные материалы и инструменты должны быть рядом в одном месте.
2. Нужно установить автомат в электрощитке. Далее от него прокладывается кабель к электроплите.
3. Необходимо провести монтаж розетки.
4. Произвести подключение электроплиты, используя выбранную схему.
5. И наконец осуществить пробный запуск прибора.

При возникновении проблем с подключением необходимо еще раз все перепроверить, начиная с информации в документах на электроприбор. Информация в этих документах написана вполне доступным языком, понятным потребителям. Показатели, таблицы и схемы, приведенные там, помогают и с подготовкой к подключению, в частности в определении, какой кабель нужен для подключения электроплиты, и с осуществлением непосредственно самого монтажа.

Важно помнить, что при подключении электроплиты должен использоваться цельный кабель, а не скрученный из нескольких кусков. Неправильно подключенный прибор может впоследствии доставить достаточно много проблем.

Также нельзя забывать, что, перед тем как начать работы, нужно не только отключить электричество, но и надеть резиновые перчатки для работы в электрощитке.

Нужно не забывать, что речь идет о вашей собственной безопасности, а пренебрежение техникой безопасности может повлечь за собой необратимые последствия.

Похожие статьи

Электричество

На какой высоте делать розетки в квартире? Высота розетки от пола по ГОСТу

Электричество

Как отремонтировать светодиодный светильник своими руками: виды, причины поломок, способы устранения

Электричество

Как разобрать светодиодную лампу: пошаговая инструкция

Электричество

Кабель греющий саморегулирующийся: до какой температуры нагревается, как монтируется и подключается

Электричество

Как прикрепить светодиодную ленту к кухонному гарнитуру: способы и полезные рекомендации.

Подключение светодиодной ленты

Электричество

Как установить выключатель света: правила монтажа и подключения

Как подключать электроплиту самостоятельно и правильно?

К необходимым инструментам для подключения можно отнести следующее:

• Схемы подключения электроплит ↓
• Однофазное ↓
• Двухфазная система ↓
• Трехфазная система ↓
• Пошаговая инструкция ↓
• Руководство по заземлению ↓
• Требования к электропроводке и другим элементам цепи ↓
• Советы ↓

• перфоратор и болгарка для образования штроб, посадочных мест для розеток, при поверхностном проведении кабеля, что крайне не рекомендуется, подобные инструменты не понадобятся;
• плоскогубцы для работы с кабелем;
• отвертка;
• индикатор;
• дрель;
• измерительные приспособления для разметки положения всех элементов цепи;
• изоляционный материал;

Вся сложность заключается только в образовании посадочного места в стене под розетку и кабель. Остальная работа проста и ее можно выполнить без возникновения особых проблем.

Схемы подключения электроплит

Однофазное

Наиболее распространенная схема, так как в жилых помещениях нет трехфазного питания в 90% случаев. В данном случае проводится подключение одной фазы к клеммам L1, L2, L Между этими клеммами устанавливаются медные перемычки, которые часто идут в комплекте с плитой. Между клеммами N1 иN2 также устанавливается перемычка и к ним проводят подключения кабеля «ноль. Есть специальная клемма для жилы «земля».

Двухфазная система

Используется довольно редко. Зачастую, на даче можно встретить ситуацию, когда при трехфазном источнике питании есть только две фазы. В этом случае используется двухфазная система подключения: между клеммами L1 и L2 устанавливается перемычка и подключается фаза A, а на клемму L3 кидается фаза B. «Земля» и «ноль» подключаются аналогичным способом.

Трехфазная система

Несколько отличается от вышеприведенных. Главное отличие заключается в том, что использовать ни каких перемычек не нужно. Фаза А подключается к клемме L1, фаза Bк клемме L2, а С – к клемме L «Земля» и «ноль» подключаются также по предыдущим схемам.

Подобные особенности касаются схем подключения электрической плиты.

Пошаговая инструкция

Для начала выделим некоторые нюансы:

1. Следует создать план будущей цепи питания.
2. Согласно составленному плану проводим разметку будущего расположения электрического кабеля, розетки и автоматического выключателя.
3. Проводим создание штроб под электрический кабель. Рекомендуется проводить углубление на несколько сантиметров, так как бетон, кирпич имеют хорошие диэлектрические свойства, а также не возгораются. Подобное углубление позволит защитить кабель от механического повреждения, а отделочные материалы от возгорания при пробое изоляции.
4. Проводим создание посадочного отверстия под розетку. Стоит помнить, что чем точнее оно было сделано, тем лучше крепление розетки. В противном случае, она может шататься.
5. После того, как была выполнена предыдущая работа, проводим укладку кабеля, подключения его к розетке. При этом, отметим, что наличие соединения нескольких кусков кабеля не допускается.
6. Проводим подключения силовой вилки к плите согласно вышеприведенным схемам.
7. Если в сеть включается автомат, нужно провести его установку в электрическом щитке.
8. Проводим подключение кабеля к автомату или другому источнику питания.

При проведении работы, следует помнить о том, что сеть должна быть обесточена. Для этого сначала проводится отключение цепи от источника энергии, а затем проверяется наличие тока на всех ответвлениях при помощи индикатора или мультиметра. Стоит помнить о том, что при обрезке кабеля следует оставлять концы с запасом.

Подключение силовой вилки или кабеля напрямую (не рекомендуется) можно произвести следующим образом:

1. Открываем заднюю крышку плиты и получаем доступ к клеммам, через которые и будет происходить питание.
2. Под задней крышкой скрыт массивный блок. Проводим откручиванием болтиков наполовину.
3. Очищаем концы жил провода так, чтобы было их достаточно для обведения вокруг болтика. При этом, стоит отметить, что их большая длина – основная ошибка. При некоторых обстоятельствах есть вероятность того, что жилы прикоснутся, и возникнет короткое замыкание
4. Загибаем концы жил и накидываем их наверх болтиков. Разводим жилы на максимальное расстояние.
5. Закручиваем болтики, не передавая чрезмерного усилия. Чрезмерное усилие может привести к нарушению структуры ворсинок. Однако, жилы должны иметь прочное соединение.
6. Закрываем крышку.

Возможные сложности:

1. Образование правильной ниши под розетку. Для перфораторов были созданы специальные насадки, которые позволяют провести создание ниши необходимой формы и размеров.
2. Часто можно встретит ситуацию, когда в комплекте нет перемычек, необходимых для выполнения работы по подключению плиты. Создать перемычку можно самостоятельно, для чего можно использовать небольшой кусочек используемого провода. Данная особенность означает, что перемычка будет иметь поперечное сечение, выбранное с учетом минимального допустимого значения.
3. Можно встретить ситуацию, когда отрезанного кабеля не хватает. В данном случае стоит помнить о том, что наличие соединений между кусками кабеля в этом случае не допускается. Данная особенность связана с тем, что именно в местах соединений создается наибольшее сопротивление и нагрев. Используемая изоляция может не выдержать нагрузку.

Некоторые проблемы нельзя исправить самостоятельно. Ранее, частым явлением была ситуация, когда общий автомат на квартиру или дом не выдерживал нагрузку. Его замену могут провести только сотрудники энергосетей.

Руководство по заземлению

При работе в сетях старого образца, даже специалисты часто допускают грубые ошибки. Примером можно назвать случай, когда заземление выполняют на шине рабочего ноля. В ситуации, когда проводом обрывается ток, подается на электроприбор и пользователя ударит током. Также, можно часто встретить ситуацию, когда жила «ноль» и фаза путаются.

Результат подобного подключения также приведет к удару током пользователя. Однако, отказывается от подключения «ноля» нельзя.

Для начала, следует узнать, есть ли заземление у щита. Для этого можно воспользоваться помощью электрика или посетить ЖЭК, другую обслуживающую организацию с подобным вопросом.

Ответ на поставленный вопрос должен быть дан четко, должна быть предоставлена подтверждающая документация. В противном случае, верить словам не стоит.

Жильцы первого этажа или собственного дома могут решить проблему следующим образом:

1. Снаружи проводится вкапывание трех труб длиной 250 сантиметров и диметром не менее 16 миллиметров.
2. Проводится их соединение между собой.
3. Оконцованный наконечником провод от щита выводится к вкопанным трубам.
4. Проводим подключение нулевой шины.

Подобным образом можно создать отводящий электричество контур.

Если возможности создать отводящий контур нет, следуем нижеприведенным инструкциям:

1. Заглушаем провод, который отвечает за «ноль».
2. При установке плиты обращаем внимание на то, чтобы она не находилась в контакте с другими проводящими электричество элементами, к примеру, с трубами.
3. Возле плиты следует положить сухой коврик, который обладает диэлектрическими свойствами.
4. Обычный автомат меняем на дифференциальную модель с пределом 30 А.
5. Проявляем осторожность при использовании плиты.

Требования к электропроводке и другим элементам цепи

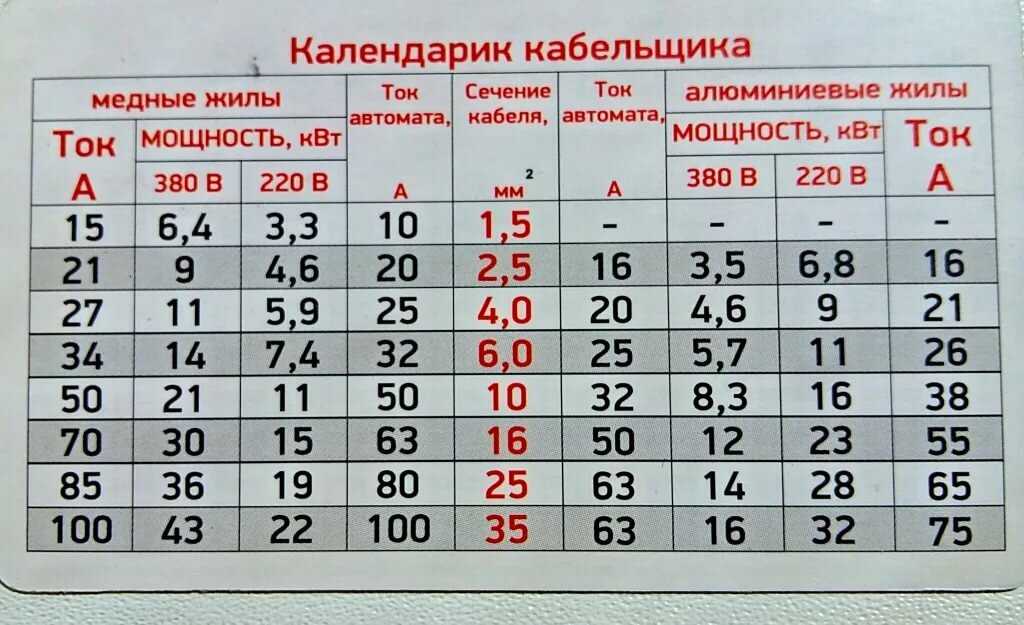

подбор сечения кабея

Существует несколько основных требований, которые следует выполнить для обеспечения надежной работы электрической плиты. Данные требования связаны с тем, что рассматриваемый потребитель электроэнергии имеет большую мощность и это создает определенное напряжение в сети.

Повышение напряжения приводит к нагреву проводки и других элементов, если они не были рассчитаны на подобную нагрузку.

К основным требованиям, которые предъявляются к электропроводке, можно отнести следующее:

1. Один из пунктов ПУЭ определяет, что в жилых помещениях могут использоваться только медные провода. Использовать алюминиевые провода в жилых помещения можно только в том случае, если их поперечное сечение составляет 16 кв. мм и выше этого показателя. Использовать проводку подобного сечения дома не стоит. Данная особенность связана со многими особенностями рассматриваемых сплавов, из которых производят проводку.
2. Если дома или в квартире однофазное питание, следует выбирать трехжильный кабель. В подобном кабеле один провод обозначает фазу, второй ноль, третий землю. Если в доме используется старая проводка стоит провести ее замену. При трехфазном питании стоит выбирать пятижильный кабель. В данном случае, три провода будут обозначать фазы, два других – ноль и землю.
3. При выборе кабеля особое внимание уделяется величие поперечного сечения. Согласно принятым нормам. при питании плиты от сети 220 В, сечение кабеля должно быть не менее 6 кв.мм. Однако, это значение усредненное, оно может быть больше или меньше. Примером можно назвать подключение плиты, которая имеет мощность 7 кВт. В этом случае, можно использовать кабель с меньшим поперечным сечением. Для трехфазной сети следует использовать кабель, который имеет поперечное сечение 2,5 кв.мм. Стоит отметить, что есть возможность воспользоваться различными таблицами, в которых приведены рекомендации толщины жил кабеля в зависимости от мощности потребителя. Также, есть специальные калькуляторы, которые проводят расчет. Поэтому в этом важном расчете помощь специалиста уже не нужна.
4. Последним критерием выбора можно назвать то, кто является производителем кабеля. В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель. Некоторые производители создают варианты исполнения, которые предназначены для питания электрических плит.

При рассмотрении данного вопроса, сразу отметим, что согласно принятым нормам в сеть подключения плиты нельзя включать розетки и другие источники питания. Поэтому кабель подбирается только под особенности плиты.

Рекомендуется вводить в цепь для защиты кабеля автоматический выключатель, который будет работать исключительно с плитой. Номинальное значение тока автоматического выключателя должно составлять 32 А.

Стоит отметить, что установленные правила не требуют включения этого элемента в цепь питания плиты, но он не будет лишним. Ведь только автомат способен быстро обесточить цепь при возникновении опасной ситуации.

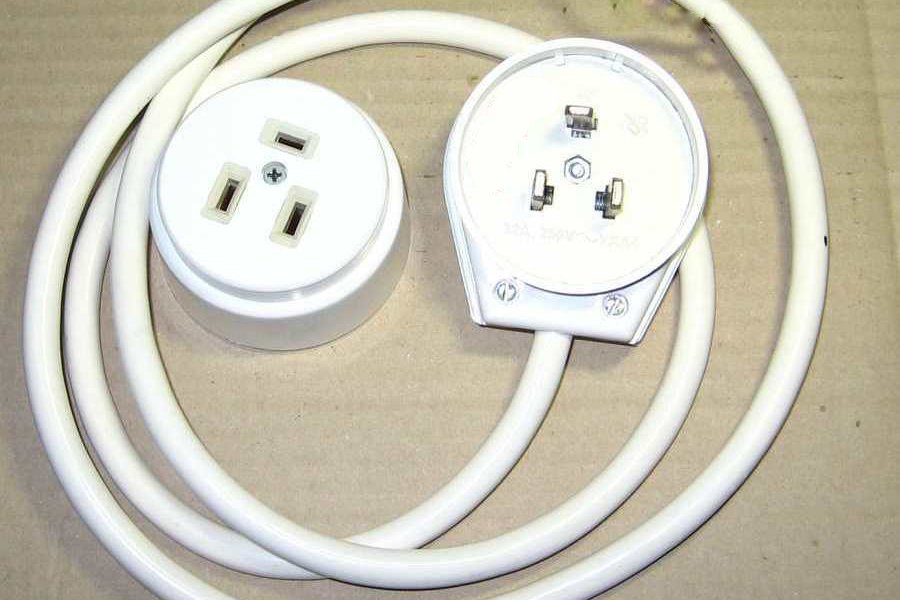

К выбору розетки и вилки также следует отнестись с большой ответственностью. Их минимальные значения рабочего тока должны соответствовать показателю установленного автомата. Если автомат рассчитан на 32 А, то розетка и вилка должны также иметь подобные показатели.

Трехфазная вилка с розеткой должны иметь дополнительную корпусную защиту, которая позволит предотвратить случайное выдергивание вилки. Во время разъединения, трехфазная розетка должна быть защищена от случайного попадания посторонних элементов.

Советы

1. Во время выполнения работы нужно быть уверенным в том, что никто не включит подачу тока снова.
2. Также, не стоит спешить во время работы, так как допущенные ошибки могут иметь серьезные последствия.
3. Ранее было популярно проводить заземление через трубы отопления и канализации. Несмотря на то, что по правилам они должны быть хорошо заземлены, на практике это никто не контролирует. В случае выхода из строя плиты, может пострадать не только ваша квартира, но и соседей.
4. Проводить заземление через другие коммуникации также запрещается.

Статья была полезна?

0,00 (оценок: 0)

Как установить розетку для электрической плиты

Инструкции по установке розетки 220 для подключения к электрической плите

Когда дело доходит до использования электроэнергии, электрическая плита является электростанцией. Следовательно, вы не можете просто подключить их к стандартным розеткам на 110 вольт, которые наиболее распространены в Соединенных Штатах — вместо этого для большинства печей требуется специальная розетка на 220 вольт. Если вы строите или переделываете кухню, читайте краткое изложение того, как установить одну из этих специальных розеток для подключения к электрической плите.

Однако помните, что установка розетки или выполнение других электромонтажных работ не для дилетантов. Если вы сомневаетесь в собственном опыте или квалификации, обратитесь за помощью к электрику, вместо того чтобы приступать к сложной и потенциально опасной операции по установке новой розетки для вашей электроплиты.

Электроплита Требования к напряжению и электропроводке

220-вольтовая розетка позволяет электрической плите потреблять больше энергии, чтобы она могла быстро вырабатывать и поддерживать тепло. Такие же сверхмощные розетки также используются для дорогостоящих приборов, таких как электрические сушилки и водонагреватели, иногда с небольшими модификациями.

Первым шагом при установке розетки, как и при любых электромонтажных работах, является отключение питания в источнике. Откройте распределительную коробку и выключите главный выключатель, отключив электричество во всем доме. Вы должны перепроверить, отключили ли вы электричество, попробовав некоторые источники света или устройства, чтобы исключить риск поражения электрическим током, как только вы начнете иметь дело с проводкой.

Автоматические выключатели, кабели и розетки

Далее вам необходимо установить выключатель в распределительной коробке для управления новой розеткой. Найдите два свободных слота подряд, чтобы обеспечить место для установки автоматического выключателя двойной ширины, затем установите его, следуя инструкциям производителя. Вам также нужно будет установить разъем сбоку монтажной коробки, чтобы вы могли подключить электрический кабель внутри коробки. Если вы чувствуете неуверенность в этом или любом другом вопросе и нуждаетесь в помощи, просто спросите. Электрик сможет позаботиться о том, чтобы установка печной розетки была выполнена безопасно и эффективно.

Затем протяните кабель через стену к месту, где вы хотите разместить розетку для электроплиты. Возможно, вам придется просверлить отверстия в каркасе дома, чтобы кабель мог попасть на кухню, не мешая другим проводным или инженерным системам. Когда все выровнено, снимите изоляцию на конце кабеля и подключите его к новой розетке. Вкрутите розетку в стену, и вы почти готовы к работе.

Подключение электрической плиты к сети

Наконец, вам нужно пропустить кабель через разъем, который вы установили в распределительной коробке, а затем подключить его к автоматическому выключателю. Не забудьте также подключить клемму заземления. Когда вы уверены, что все подключено правильно, поверните news выключатель розетки в положение «выключено» и снова включить основное питание в доме. Включите новый автоматический выключатель и проверьте розетку с помощью вольтметра, чтобы убедиться, что она получает необходимое количество энергии. Только после этого ваша электрическая плита готова к приготовлению пищи.

Обратите внимание, что точный процесс подключения розетки и выключателя , чтобы вы могли подключить и использовать электрическую плиту, требует довольно много деталей, поэтому вы должны внимательно прочитать все инструкции, прилагаемые к вашему набору розеток. Если в какой-то момент у вас возникнут проблемы или вы не почувствуете себя комфортно, попросите электрика прийти , чтобы протянуть руку помощи. Для получения дополнительной информации, свяжитесь с нами онлайн или позвоните мистеру Спарки по телефону (800) 906-4577 сегодня!

• Общая электрика

Можно ли установить варочную панель и настенную духовку на один и тот же контур?

Если вы устанавливаете настенную духовку и варочную панель отдельно на своей кухне, к счастью, вам не нужно беспокоиться о подключении двух приборов по отдельности. Вы можете подключить их к той же цепи.

В отличие от традиционных комбинаций плита/духовка, которые подключаются к розетке на 240 вольт, варочные панели и настенные духовки напрямую подключаются к электросети дома через соответствующую распределительную коробку.

Распределительная коробка обычно находится в шкафу над или под настенной духовкой или в шкафу под варочной панелью.

Вы можете подключить варочную панель к той же цепи, что и одну или несколько встроенных электрических духовок. Продолжайте читать, чтобы узнать, как подключить эти приборы к одной цепи и сделать это безопасно.

Нужна ли для электрической варочной панели отдельная цепь?

Национальный электротехнический кодекс (NEC) регулирует бытовые электротехнические правила. Раздел 220.55 разрешает домохозяйствам подключать варочную панель и до двух настенных духовок к одной и той же цепи.

В том же разделе кода описаны допустимые коэффициенты нагрузки и пределы нагрузки для определенного количества устройств плюс общая мощность устройств.

NEC предоставляет рекомендации по суммированию отдельных номинальных мощностей и расчету мощности цепи.

Согласно правилу, до двух настенных духовых шкафов и варочная панель могут считаться одним прибором при условии, что они установлены в одной комнате.

Для варочной панели требуется отдельная ответвленная цепь только в том случае, если не установлены другие встраиваемые приборы для приготовления пищи. В этом случае мощность цепи должна соответствовать мощности полной нагрузки варочной панели.

Подробнее: Кто подключает газовые плиты?

Как соединить электропроводкой варочную панель и настенную духовку

1.

Отключите питание от сети

Подойдите к распределительной коробке и отключите питание. Как правило, выключатель плиты и духовки имеет этикетку, поэтому вы знаете, какой из них нажать.

Если меток нет, просматривайте их по очереди, пока не найдете нужную.

2. Откройте распределительную коробку

Снимите крышку распределительной коробки с помощью отвертки. Распределительная коробка представляет собой металлическую коробку, расположенную рядом или рядом с духовкой или варочной панелью.

Внутри коробки три провода красного, белого и черного цвета, соответствующие тем, что выходят из варочной панели и духовки.

Красный провод является горячим проводом и передает энергию. Черный провод является отрицательным и замыкает цепь, а белый провод — это земля. Земля или земля также могут быть зеленого цвета.

3. Зачистите провода

Снимите примерно ½ дюйма с конца каждого провода, используя инструмент для зачистки проводов, предназначенный для удаления пластикового или защитного покрытия. Затем скрутите вместе оголенные концы соответствующих цветов по отдельности и добавьте колпачок для проволочной гайки к каждому новому соединению.

Колпачок для проволочной гайки представляет собой небольшой круглый пластиковый колпачок, который накручивается на оголенные концы проводов для плотного и надежного соединения.

4. Повторно подсоедините распределительную коробку

Вставьте провода обратно в распределительную коробку и привинтите крышку на место.

Теперь, когда вы подключили приборы к одной цепи, вы можете снова включить выключатель и восстановить питание. Проверьте приборы, чтобы убедиться, что они правильно питаются.

С этим относительно простым монтажом справятся многие энтузиасты-сделай сам. Существует множество онлайн-руководств по электробезопасности в доме. Тем не менее, вы можете предпочесть нанять электрика, который сделает эту работу за вас.

Всегда соблюдайте правила техники безопасности. Не забудьте полностью изолировать цепь перед началом работы, откройте распределительную коробку и убедитесь, что вы выключили все электроприборы.

Подробнее: Стоимость установки газовой линии для печи

Заключение

Не забывайте соблюдать все местные правила при выполнении любых электромонтажных работ в доме. Муниципальные правила могут превышать требования, перечисленные в Национальном электрическом кодексе.

В некоторых юрисдикциях утверждается, что только лицензированный электрик может выполнять такие электрические работы, поэтому вам может потребоваться нанять квалифицированного специалиста, который сделает это за вас. Что еще более важно, некоторые местные правила могут запрещать установку духовки и варочной панели в одной цепи, даже если это разрешено NEC, поэтому сначала проверьте это.

Чтобы узнать больше о домашней безопасности и ремонте, включая ущерб от воды и пожара и восстановление, позвоните экспертам All Dry USA.

• Автор
• Последние сообщения

Ben Suiskind

Главный исполнительный директор All Dry USA

Благодаря знаниям Бена и его дальновидному руководству, All Dry USA превратилась в национальную компанию по восстановлению имущества с полным спектром услуг с несколькими места по всей территории Соединенных Штатов.
