Воздушный грунтовый теплообменник
Много написано про предварительный подогрев входящего воздуха через трубы в земле — геотермальные воздушные коллекторы. На зарубежных сайтах, где это давно применяется, сильно не рекомендуется дышать воздухом, который прошел через эти трубы. Только через теплообменник.
На forumhouse.ru есть опыт использования грунтового воздушного теплообменника для предварительного подогрева воздуха для печи или камина. Вроде опыт положительный. Много только возни с конденсатом, да и эффективность теплообмена в воздушном теплообменнике низкая. Использование без специального теплообменника для охлаждения невозможно (по той же причине разделения воздуха из трубы и для дома). А если мы ставим теплообменник, то уже можно подумать о жидкостном грунтовом теплообменнике и фанкойлах.
Грунтовый воздушный теплообменник
http://vents.ua/cat/468/
Краткий расчет: http://vents.ua/cat/energy-saving-geo/
Что это такое
(Источник): Это просто труба которая закопана в землю, т.
к. температура грунта достаточна стабильна, то летом воздух проходя через трубу охлаждается, зимой нагревается.
Труба имеет определенный диаметр и длину, стенки трубы внутри должны быть гладкие, для более легко прохождения воздуха, а также труба должна лежать под уклоном, для сбора конденсата в летнее время.
Схема ВГТ.
Примерная схема — как здесь #4
Воздушный ГК от sim1
Грунтовый воздушный теплообменник, реализуемый под Выборгом-3
#33 Выводы:
1. Глубина заложения теплообменника — от 2м
2. При малой скорости потока воздух успевает достаточно прогреться. При увеличении скорости в 2 раза, полагаю, нужно мін.в 2 раза увеличить протяженность теплообменника. Скорость-1.2-2.5м/с max
3. Увеличение сечения теплообменника дает большую площадь и позволяет уменьшить скорость движения воздуха. Полагаю труба 200мм может оказаться довольно еффективной
4. В идеале использовать 2 ветки теплообменника, переключать их по очереди через каждые 12 часов или чередовать периоды работьі и отдыха.
5. При температуре воздуха от 15 до 24 градусов производить забор воздуха минуя грунтовый теплообменник
6. для п. 3 и 4 исп. автоматику переключающую каналы исп. автоматические клапаны, реле времени и температурные датчики
7. на выходе из теплообменника использовать 10-15м антибактерицидной трубы Rehau (специально спроектированной для построение подобных теплообменников, проект — AWADUKT Termo, там же можно найти программу рассчитывающую эффективность теплообменника)
8. Теплообменник располагать с наклоном в сторону конденсационного колодца (вертикальная труба 250-315mm, в которую встроить дренажный насос)
9. Все повороты делать по 45градусов, минимизируя их кол-во по возможности
Открытыми остались вопросы о количестве и схеме сбора конденсата и данные по бактериям (а также метод (ы) очистки/дезинфекции теплообменника)
Измерения проводились на 60й параллели
Труба канализационная д=110х3,0
Скорость воздуха 1,2 м/cek
Длина трубопровода в грунте =18м
Глубина залегания =3м.
Мощность вентилятора =35W
Площадь теплообменника =6.2m2
Продуктивность системы =34м3/ч
Вентилятор работает в периоде, от 11до21 часа (10часов — 340m3/сутки)
По летнему режиму: Июнь. При Тнар.=28гр, температура грунта =13гр; температура на выходе из трубы = 14гр
| 08.12.2008 | -4.0 | 4.0 | 8.0 |
| 09.12.2008 | -4.0 | 4.0 | 8.0 |
| 10.12.2008 | -6.0 | 4.0 | 10.0 |
| 11.12.2008 | -1.0 | 5.0 | 6.0 |
| 12.12.2008 | -1.0 | 5.0 | 6.0 |
| 13.12.2008 | -1.0 | 5.0 | 6.0 |
| 14.12.2008 | -3.0 | 5.0 | 8.0 |
| 15.12.2008 | -8.0 | 4.0 | 12.0 |
| 16.12.2008 | -8.0 | 4.0 | 12.0 |
| 17.12.2008 | -8. 0 | 4.0 | 12.0 |
| 18.12.2008 | -2.0 | 4.5 | 6.5 |
| 19.12.2008 | -2.0 | 4.0 | 6.0 |
| 20.12.2008 | -2.0 | 5.0 | 7.0 |
| 21.12.2008 | -2.0 | 4.5 | 6.5 |
| 22.12.2008 | -3.0 | 4.5 | 7.5 |
| 23.12.2008 | -3.0 | 4.0 | 7.0 |
| 24.12.2008 | -4.0 | 4.0 | 8.0 |
| 25.12.2008 | -6.0 | 4.0 | 10.0 |
| 26.12.2008 | -2.0 | 4.0 | 6.0 |
| 27.12.2008 | -6.0 | 2.0 | 8.0 |
| 28.12.2008 | -5.0 | 3.0 | 8.0 |
| 29.12.2008 | +0.0 | 3.5 | 3.5 |
| 30.12.2008 | -1.0 | 3.5 | 4.5 |
| 31.12.2008 | -4.0 | 4.0 | 8.0 |
01. 01.2009 | -8.0 | 2.0 | 10.0 |
| 02.01.2009 | -15.0 | 0.0 | 15.0 |
| 03.01.2009 | -12.0 | 1.0 | 13.0 |
| 04.01.2009 | -17.0 | 0.0 | 17.0 |
| 05.01.2009 | -17.0 | 0.0 | 17.0 |
| 06.01.2009 | -2.0 | 2.0 | 4.0 |
| 07.01.2009 | -22.0 | 0.0 | 22.0 |
| 08.01.2009 | -28.0 | -1.0 | 27.0 |
| 09.01.2009 | -8.0 | 1.0 | 9.0 |
| 10.01.2009 | -3.0 | 2.0 | 5.0 |
| 11.01.2009 | +2.0 | 2.5 | 0.5 |
| 12.01.2009 | +3.0 | 3.0 | 0.0 |
| 13.01.2009 | +1.0 | 3.0 | 2.0 |
| 14.01.2009 | +2.0 | 4.0 | 2.0 |
| 15.01.2009 | -2.0 | 2. 0 | 4.0 |
| 16.01.2009 | -7.0 | 2.5 | 9.5 |
| 17.01.2009 | -5.0 | 2.5 | 7.5 |
| 18.01.2009 | -5.0 | 2.5 | 7.5 |
| 19.01.2009 | -5.0 | 2.5 | 7.5 |
| 20.01.2009 | -5.0 | 2.5 | 7.5 |
| 21.01.2009 | -3.0 | 2.5 | 5.5 |
| 22.01.2009 | -1.0 | 3.0 | 4.0 |
| 23.01.2009 | -1.0 | 3.0 | 4.0 |
| 24.01.2009 | -1.0 | 3.0 | 4.0 |
| 25.01.2009 | +0.0 | 3.0 | 3.0 |
| 26.01.2009 | +1.0 | 2.5 | 1.5 |
| 27.01.2009 | +1.0 | 3.5 | 2.5 |
| 28.01.2009 | +0.0 | 3.5 | 3.5 |
| 29.01.2009 | -2.0 | 3.0 | 5.0 |
30..jpg) 01.2009 | -12.0 | 1.5 | 13.5 |
| 31.01.2009 | -20.0 | 0.0 | 20.0 |
| 01.02.2009 | -10.0 | 0.0 | 10.0 |
| 02.02.2009 | -4.0 | 1.0 | 5.0 |
| 03.02.2009 | -5.0 | 1.5 | 6.5 |
| 04.02.2009 | -6.0 | 1.0 | 7.0 |
| 05.02.2009 | -4.0 | 1.0 | 5.0 |
| 06.02.2009 | -6.0 | 1.0 | 7.0 |
| 07.02.2009 | -1.0 | 2.5 | 3.5 |
| 08.02.2009 | +2.0 | 3.0 | 1.0 |
| 09.02.2009 | -1.0 | 3.0 | 4.0 |
| 10.02.2009 | -4.0 | 2.0 | 6.0 |
| 11.02.2009 | -4.0 | 2.0 | 6.0 |
| 12.02.2009 | -5.0 | 2.0 | 7.0 |
| 13.02.2009 | -1.0 | 2. 5 | 3.5 |
| 14.02.2009 | -4.0 | 2.5 | 6.5 |
| 15.02.2009 | -5.0 | 1.5 | 6.5 |
| 16.02.2009 | -5.0 | 2.0 | 7.0 |
| 17.02.2009 | -4.0 | 1.5 | 5.5 |
| 18.02.2009 | -5.0 | 1.5 | 6.5 |
| 19.02.2009 | -8.0 | 1.5 | 9.5 |
| 20.02.2009 | -6.0 | 1.5 | 7.5 |
| 21.02.2009 | -4.0 | 2.0 | 6.0 |
| 22.02.2009 | -7.0 | 1.5 | 8.5 |
| 23.02.2009 | -6.0 | 1.5 | 7.5 |
| 24.02.2009 | -6.0 | 1.5 | 7.5 |
| 25.02.2009 | -4.0 | 1.5 | 5.5 |
| 26.02.2009 | +0.0 | 2.5 | 2.5 |
| 27.02.2009 | +1.0 | 3.0 | 2.0 |
28. 02.2009 | +1.0 | 3.0 | 2.0 |
| 01.03.2009 | -4.0 | 2.0 | 6.0 |
| 02.03.2009 | -3.0 | 2.0 | 5.0 |
| 03.03.2009 | -2.0 | 2.0 | 4.0 |
| 04.03.2009 | -1.0 | 2.5 | 3.5 |
| 05.03.2009 | -2.0 | 2.5 | 4.5 |
| 06.03.2009 | -3.0 | 2.8 | 5.8 |
| 07.03.2009 | -3.0 | 2.5 | 5.5 |
| 08.03.2009 | -6.0 | 2.5 | 8.5 |
| 09.03.2009 | -2.0 | 3.0 | 5.0 |
| 10.03.2009 | +0.0 | 2.8 | 2.8 |
| 11.03.2009 | -4.0 | 2.5 | 6.5 |
| 12.03.2009 | -4.0 | 2.5 | 6.5 |
| 13.03.2009 | -3.0 | 2.0 | 5.0 |
| 14.03.2009 | -6.0 | 2.0 | 8. 0 |
| 15.03.2009 | -5.0 | 2.0 | 7.0 |
| 16.03.2009 | -1.0 | 2.5 | 3.5 |
| 17.03.2009 | +0.0 | 2.5 | 2.5 |
| 18.03.2009 | +0.0 | 3.0 | 3.0 |
| 19.03.2009 | -1.0 | 2.5 | 3.5 |
| 20.03.2009 | -1.0 | 1.0 | 2.0 |
| 21.03.2009 | -4.0 | 3.0 | 7.0 |
| 22.03.2009 | -4.0 | 2.0 | 6.0 |
| 23.03.2009 | -5.0 | 2.0 | 7.0 |
| 24.03.2009 | -3.0 | 2.0 | 5.0 |
| 25.03.2009 | -3.0 | 2.0 | 5.0 |
| 26.03.2009 | -9.0 | 1.0 | 10.0 |
| 27.03.2009 | -7.0 | 2.0 | 9.0 |
| 28.03.2009 | +3.0 | 3.0 | 0.0 |
| 29.03.2009 | +3. 0 | 4.0 | 1.0 |
| 30.03.2009 | +2.0 | 3.0 | 1.0 |
| 31.03.2009 | +2.0 | 3.0 | 1.0 |
Сколько требуется воздуха для сгорания одной закладки дров.
Объем воздуха для активного горения 5 кг ~ более 50 м3
Получается оптимальная ситуация: одна загрузка печи + ~50 м3 подогретого воздуха из грунтового теплообменника + проветривание в достатке по всему дому.
Как решен узел забора конденсата и определение уровня воды БЕЗ автоматики.
На рисунке вертикальная труба 3 метра с съемной сверху крышкой на уплотнителе. Оптимальное наполнение до точки «б» это рабочее состояния ГТ, однако как только наполнение произойдет до точки «а» движение воздуха станет затруднено или полностью прекратиться, что станет «сигналом» для откачки конденсата. При этом вода не попадет в приемную трубу расположенную выше.http://www.forumhouse.ru/threads/70670/page-5#post-1877643
Таблетки специально предназначенные для дезинфекции трубы ГТ
По запаху очень похоже на хлорамин.
только не так резко пахнет. Обработка ГТ методом заполнения дизраствором на несколько часов.
Типы тепловых насосов, геотермальный тепловой насос, воздушный тепловой насос | VCS ENERGY
Тепловые насосы можно разделить на несколько типов по видам теплоносителя во внешнем и внутреннем контурах.
Тепловой насос «грунт-вода»
Грунт — это наиболее универсальный источник рассеяного тепла. Он аккумулирует солнечную энергию и целый год подогревается от земного ядра. При этом он всегда «под ногами» и способен отдавать тепло вне зависимости от погоды. На глубине 3-4 метра температура постоянна и составляет для большей территории России составляет +6…+8°С, что вполне достаточно для обустройства высокоэффективной системы отопления и охлаждения.
Наиболее популярны виды геотермальных тепловых насосов «грунт-вода» с горизонтальным или вертикальным контуром.
Горизонтальный контур

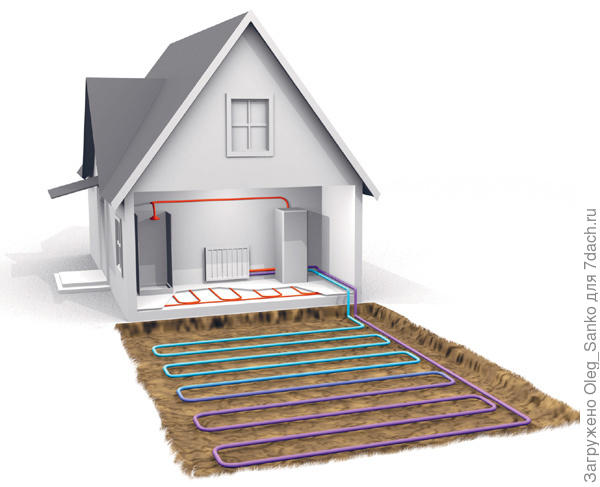

Необходимая энергия собирается грунтовым теплообменником (ПЭТ труба диаметром 32мм), углубленным в землю на 2-2,5 м, и аккумулируется в теплоносителе, который потом подается в испаритель теплового насоса и возвращается назад за новой порцией тепла.
В качестве такого носителя используется незамерзающая, экологически безопасная жидкость (ее еще также называют “рассолом” или антифризом). В большинстве контуров геотермальных тепловых насосов «грунт-вода» используется раствор воды и пропиленгликоля или этиленгликоля.
Есть много схем укладки труб грунтового теплообменника: петля, змейка, зигзаг и т.д. Выбор способа укладки горизонтального коллектора определяется теплопроводностью грунта и геометрией участка.
Есть вариант укладки горизонтального коллектора на дно водоема. Это должна быть либо река с сильным течением, либо большое озеро.
Главное преимущество горизонтального коллектора — универсальность, простота монтажа, невысокая стоимость.
Недостаток — большая площадь под грунтовый коллектор — 40-50 м2 на 1 кВт тепловой мощности. Производительность коллектора напрямую зависит от степени влажности грунта — на увлажненных суглинках он значительно выше, чем на сухих песчаных участках.
Вертикальный контур (геотермальные зонды)

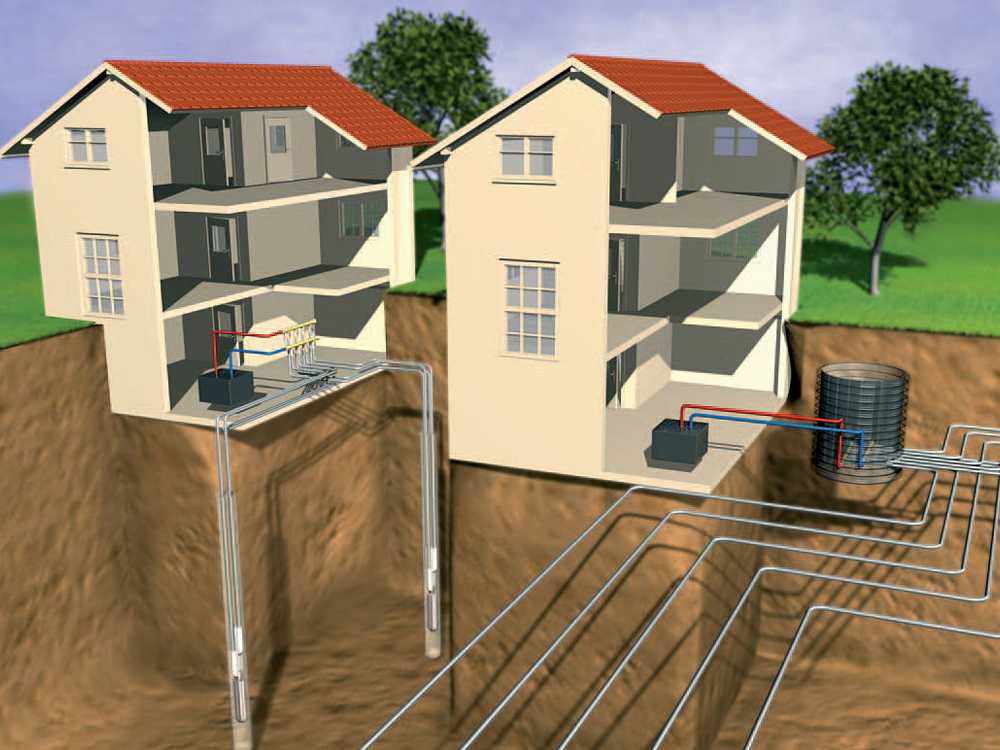

Геотермальные зонды (вертикальные коллекторы) — это система длинных труб, опускаемых в глубокую скважину (45-100м).
Здесь нужен всего пятачок земли, зато требуются дорогостоящие бурильные работы. На глубине всегда одинаковая температура — около +10°С, поэтому геотермальные зонды мощнее горизонтальных коллекторов. С погонного метра вертикального зонда можно снять до 50 Вт тепловой мощности, в зависимости от грунта.
Самый распространенный вариант вертикального коллектора — U-образный зонд. Для улучшения теплопередачи и повышения прочности зонда, зазор между землей или обсадной трубой и рабочими трубами заполняется бетонитом. Если нужно получить большую мощность, таких теплосборников делают несколько. Расстояния между ними составляет не менее 6м.
Преимуществом данной схемы является компактность, возможность монтажа на эксплуатируемом объекте с обустроенным участком. На типовой коттедж 100-150 м2 необходимо два-три зонда глубиной до 80 м каждый.
К недостаткам данного типа коллекторов можно отнести необходимость дорогостоящих бурильных работ.
Тепловой насос «грунт-воздух»
Геотермальный тепловой насос «грунт-воздух» отбирает тепло из земли через систему геотермальных зондов и является элементом системы воздушного отопления на объектах средней и большой площади (производственных или складских площадок).
Тепловой насос «вода-вода»

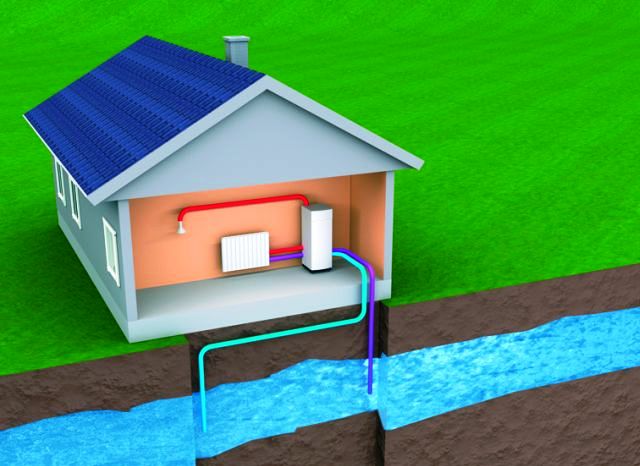

Использование тепла воды для обогрева помещений является идеальным вариантом. Подземные воды имеют постоянную температуру +8…+12°С, которая обеспечивает тепловой насос необходимым количеством тепла для оптимальной работы.
Данная система отбора низкопотенциального тепла состоит из двух скважин глубиной 40-110м. С одной скважины осуществляется забор воды с необходимым дебетом, в другую осуществляется сброс, таким образом, восполняя водоносный слой. Расстояние между скважинами не менее 10м.
Преимуществом данной системы является компактность, возможность монтажа на эксплуатируемом объекте с облагороженным участком, возможность забора части воды на нужды системы водоснабжения. Благодаря более высокой температуре теплоносителя (грунтовая вода) зимой, годовая эффективность применения системы «вода-вода» оказывается максимальной. На типовой коттедж 100-150 м2 необходим дебет порядка 2 м3 в час.
К недостаткам можно отнести относительную дороговизну буровых работ и затраты на скважинный насос.
Тепловой насос «вода-воздух»
Источником низкопотенциального тепла для данного типа насоса служат грунтовые воды, в остальном оборудование похоже на тепловой насос «грунт-воздух». Применение: воздушные системы отопления/охлаждения на крупных производственных объектах.
Тепловой насос «воздух-вода»
Воздушные тепловые насосы используют наружний воздух в качестве источника тепловой энергии. Даже при температурах до -25°С они извлекают из воздуха энергию для отопления и горячего водоснабжения.
Главное преимущество теплового насоса «воздух-вода» — отсутствие необходимости дорогостоящего бурения скважин или укладки грунтового горизонтального коллектора. Тепловой насос получает тепло из воздуха, утилизирует его и передает в систему отопления дома.
Недостаток — при понижение температуры окружающего воздуха резко снижается коэффициент преобразования (COP), а значит, увеличивается электропотребление насоса и падает тепловая мощность.
Различные типы коллекторов геотермального теплового насоса
Если вы рассматриваете возможность установки геотермального теплового насоса, возможно, вы уже провели некоторое исследование и заметили упоминания о грунтовых коллекторах и задались вопросом, в чем разница между ними.
Ниже вы найдете объяснение каждого из них, чтобы вы могли четко понять различия и принимать более обоснованные решения, когда речь идет о вашем собственном проекте установки теплового насоса.
Что такое наземные коллекторы?
Термин «наземный коллектор» или «наземные массивы» относится к трубопроводу, проложенному под землей, который собирает и передает энергию земли или воды к тепловому насосу. Трубы заполнены смесью воды и хладагента (часто называемой рассолом), которая проводит тепловую энергию. Когда энергия достигает теплового насоса, компрессор поднимает температуру до пригодного для использования уровня, прежде чем она будет передана в вашу систему распределения тепла для подачи горячей воды и отопления помещений.
В Thermal Earth мы также используем тепловые насосы и грунтовые коллекторы для обеспечения:
- Пассивного и активного охлаждения
- Хранение избыточной тепловой энергии от солнечных тепловых систем
- Хотя на земляные работы может приходиться значительная часть бюджета на установку теплового насоса, срок службы систем грунтовых коллекторов превышает 100 лет, что делает их отличным вложением средств для владельцев домов и предприятий.
Какой коллектор грунта подходит для моего проекта?
Это зависит от нескольких факторов, включая:
- Бюджет
- Требуемая тепловая нагрузка для объекта
- Тип земли вокруг вашей собственности
- Доступное пространство вокруг вашей собственности
- Количество объектов недвижимости или сооружений (таких как бассейны), которым требуется тепло
- Выбранная система и дизайн
В Thermal Earth мы выезжаем на объекты и составляем отчеты о тепловой нагрузке, чтобы мы могли создать точный проект для вашего проекта, учитывающий все вышеперечисленные факторы.
Какие существуют типы коллекторов грунта?
Коллекторы для озер и маты для пруда
Если поблизости есть источник воды (в идеале в пределах 50 метров от объекта), то этот метод всегда предпочтительнее, так как вода является отличным теплопроводником (температура обратки до температура теплового насоса примерно на 5-6°C выше, чем у грунтового источника), что делает систему более эффективной.
Водяные тепловые насосы также требуют очень мало земляных работ по сравнению с горизонтальными грунтовыми коллекторами. Единственные земляные работы, которые вам понадобятся, — это траншея от источника воды до вашей собственности. Это делает озерные коллекторы и коврики для прудов наиболее экономичными из всех систем сбора грунта/воды.
Трубопровод для озерного коллектора или мата для пруда сооружается вне воды, а затем всплывает на поверхность, где затем опускается на дно, удерживаясь на месте с помощью грузов или коррозионностойкой рамы из нержавеющей стали.
Идеально подходит для:
Любого имущества, включая плавучие дома, при условии, что источник воды достаточно большой, чтобы вместить количество трубопроводов, необходимое для обеспечения требуемой тепловой нагрузки дома.
Рекомендации по использованию коврика для сбора воды или пруда:
- Источник воды должен быть достаточно глубоким, чтобы он не замерзал в холодную погоду. Минимальная рекомендуемая глубина 1,2 метра
- Защита системы от повреждений, вызванных волнами, лодками, гребными винтами и т. д.
- Загрязнение воды морским обрастанием
Минимальная рекомендуемая глубина 1,2 метраОзнакомьтесь с нашим примером использования коллектора Lake .
Вертикальные грунтовые коллекторы (скважины)
Вертикальные грунтовые коллекторы устанавливаются в одну или несколько скважин. Для бурения скважин требуется специальное буровое оборудование, что делает вертикальные грунтовые коллекторы более дорогостоящими, чем горизонтальные альтернативы. Скважины бурятся на глубину около 100 метров, и внутри размещается система труб, либо в виде петель, либо в виде прямой трубы.
Скважины можно бурить как можно ближе к вашему имуществу – это не нанесет никакого ущерба, но значительно загрязнит его, так как во время бурения из скважины вылетает ил и грязь. Сама скважина имеет ширину около 20 см. Несмотря на то, что скважина может находиться не рядом с вашей собственностью, мы рекомендуем располагать ее в пределах 25 метров.
Мы рекомендуем выделить около 1 недели на бурение 2 скважин, включая монтаж и демонтаж бурового оборудования.
Специалисты по скважинам
- Можно разместить несколько скважин на относительно небольшом пространстве
- Пожалуй, самый эффективный коллектор в земле
- (Только преимущество термальной земли) У нас есть 2 буровых установки, вам не придется иметь дело с субподрядчиком
Скважина Минусы
- Очень, очень грязно – хотя бурение прямо вниз может показаться менее хлопотным, с созданным беспорядком нужно разобраться, и часто люди могут застать врасплох количество мутной воды, выбрасываемой из скважины
- Из-за размера буровой установки доступ к некоторым объектам может быть затруднен
- В зависимости от индивидуальных обстоятельств установка, скорее всего, будет самой дорогой
Идеально подходит для:
- Жилые комплексы, в которых имеется более одного здания, требующего отопления. Для проектов, подобных этому, мы можем установить общих наземных массивов , где одна скважина способна производить тепло для двух или более объектов, что помогает снизить затраты и поставить установки в масштабе.
- Здания с ограниченным пространством на земле
Для проектов, подобных этому, мы можем установить общих наземных массивов , где одна скважина способна производить тепло для двух или более объектов, что помогает снизить затраты и поставить установки в масштабе.
Горизонтальные грунтовые коллекторы (прямая труба)
Горизонтальные грунтовые коллекторы (прямая труба и гибкие), а также скважины являются наиболее распространенными для тепловых насосов в Великобритании. Для коллекторов с прямыми трубами требуется значительный участок земли (около 100 м и 100 м от участка). Земля также должна быть определенного качества и не иметь препятствий, таких как корни деревьев. Трубопровод размещается в траншеях, около 1,2 м. Прямые трубы имеют более длинные и узкие траншеи, чем слинки.0003
Плюсы коллекторов с прямыми трубами
- После скважин это следующий наиболее эффективный вариант коллектора с грунтовым источником
- В зависимости от того, есть ли у вас собственный строитель/экскаватор, это может быть самым дешевым решением (наряду с тонкими катушками)
- Хотя для этого решения требуется 100 м длины, оно уменьшает количество необходимых траншей, что означает меньшее количество труб и меньшую камеру коллектора
Минусы коллекторов с прямыми трубами
- Если у вас нет специальных контактов с наземным рабочим/машиной и вы должны платить обычную плату за работу, это часто может быть сопоставимо по стоимости со скважинами
- Недостаточно просто иметь достаточно места для размещения траншей, вы также должны иметь место для временной засыпки земли, пока прокладываются трубы, чтобы их можно было повторно зарыть.
- Если состояние грунта плохое, вам нужно будет заплатить за слой песка, который будет лежать под трубой и сверху, чтобы защитить ее от острых камней и т. д.
Идеально для:
Недвижимость с большим количеством прилегающей земли. Популярный вариант для небольших приусадебных и сельскохозяйственных построек и жилых домов.
Горизонтальные наземные петли (слинки)
Слинки получили свое название из-за их скрученного вида. Как и прямые трубчатые коллекторы, они проложены в траншеях глубиной около 1,2 метра. Траншеи шире, но короче прямой трубы и часто требуют примерно в 5 раз меньше земляных работ. Труба, используемая для slinkies, имеет меньший диаметр, что делает ее более гибкой для скручивания.
Плюсы Slinky Ground Collectors
- Подходит для большего количества типов садов/полей благодаря меньшей длине по сравнению с прямой линией.
- немного дешевле, чем прямая из-за уменьшения диаметра.
- В зависимости от того, есть ли у вас собственный строитель/экскаватор, это может быть самым дешевым решением (наряду с прямолинейными коллекторами)
Труба
Минусы Slinky Ground Collectors
- Этот метод считается наименее эффективным. Чтобы компенсировать падение эффективности, в землю укладывается больше труб в целом
- Если состояние грунта плохое, вам нужно будет заплатить за слой песка, который будет лежать под трубой и сверху, чтобы защитить ее от острых камней и т. д.
- Недостаточно просто иметь достаточно места для размещения траншей, необходимо также иметь место для временной засыпки земли, пока прокладываются трубы, чтобы их можно было повторно зарыть
- Если ваш наземный рабочий не имеет опыта работы с гибкими трубами, эта работа потребует больших физических усилий и займет больше времени, чем укладка прямой трубы
Идеально подходит для:
Большой выбор недвижимости с различными размерами и формами земли/сада.
Объяснение выбора грунтового коллектора «Великолепной четверки»
Геотермальные тепловые насосы: Объяснение выбора грунтового коллектора «Великолепной четверки»
Дуг Джонсон • 21 января 2021 г.
Геотермальные тепловые насосы становятся все более популярными. Несмотря на то, что они дороже, чем традиционные системы отопления, работающие на ископаемом топливе, и их аналоги с воздушным тепловым насосом, вы можете добиться самых низких эксплуатационных расходов, используя эту проверенную и проверенную технологию. Извлечение энергии из земли требует минимального обслуживания после установки, но установка — это разрушительный процесс.
Чтобы по-настоящему понять, есть ли подходящее для вас решение, и прежде чем отказаться от этой возобновляемой технологии из-за неизбежных потрясений, прочитайте этот пост, чтобы лучше понять различные методы и системы, которые можно использовать.
Существует множество способов сбора энергии из земли, чтобы питать систему геотермального теплового насоса ценной природной энергией. В этом посте мы рассмотрим спектр вариантов.
Горизонтальные коллекторы
Самый традиционный из типов коллекторов, горизонтальный коллектор состоит из непрерывных отрезков пластиковой трубы (диаметром 25–40 мм), уложенных на дне вырытой ямы или траншеи, разделенных фиксированным расстоянием. . Представьте себе большую наружную систему подогрева пола, зарытую в вашем саду! Трубы часто изготавливаются из полиэтилена средней или высокой плотности, укладываются примерно на 1,2-1,5 м ниже уровня земли и служат 50-100 лет. В зависимости от состояния грунта и размера теплового насоса количество заглубленных труб будет варьироваться.
Как правило, при суглинистом грунте контуры заземления могут занимать площадь, в два раза превышающую общую площадь дома, для сбора энергии для дома круглый год.
Slinkies также используются и подходят к группе горизонтальных коллекторов.
Они сделаны из того же материала, что и стандартные горизонтальные коллекторы, и часто имеют диаметр 20–25 мм. В отличие от стандартных коллекторов, они поставляются в непрерывном рулоне, который помещается в траншею глубиной 1,2–1,5 м, растягивается, затем укладывается (немного похоже на плоскую обтяжку) и закрепляется на месте. Вместо равноудаленных трубопроводов в одном контуре имеется множество пересечений, и по этой причине некоторые монтажники не предпочитают их из-за вероятности преждевременного промерзания грунта зимой.
Основными преимуществами слинков являются то, что они быстрее и проще устанавливаются, чем стандартные коллекторы. Они также сокращают объем земляных работ и занимают меньше площади.
Петли коллектора любого типа собираются в утопленной пластиковой или каменной смотровой камере, в которой они соединяются с главным подающим и обратным коллектором. Это позволяет собирать низкопотенциальное тепло с большой площади, но при этом только две трубы возвращаются из коллектора в помещение машинного зала, где расположен тепловой насос.
Скважины
Для тех, у кого мало земельных участков, скважина может оказаться выгодной. В некоторых случаях при бурении скважин используется специальное буровое оборудование для вертикального бурения на глубину до 200 м. В отверстие диаметром 150 мм, созданное буровой установкой, вставляется петля трубы и засыпается материалом из бентонитовой глины, который помогает отводить тепло от окружающей земли к трубопроводу. Отдельные «хвосты» скважин соединяются с более крупной системой подающих и обратных труб, а затем возвращаются в производственное помещение.
Энергия в скважинах поглощается из окружающего грунта, но в основном из воды, протекающей через различные слои грунта и горных пород (изменяющиеся по всей длине скважины), что обеспечивает превосходную работу в течение всего года.
Поскольку скважины идут вертикально вниз и их нужно разнести на расстояние около 6 м, они занимают очень мало места, чтобы собрать достаточно энергии для обогрева дома.
Скважины также могут быть очень эффективными для обогрева и охлаждения зданий с использованием технологии теплового насоса.
Энергетические сваи / «короткие» скважины
Чтобы прояснить любую путаницу, энергетические сваи иногда обсуждаются, когда речь идет о сочетании конструкционных строительных свай и скважин, как описано в предыдущем разделе. Мы говорим не о тех.
Третье решение здесь представляет собой технологический гибрид между горизонтальными коллекторами и скважинами в виде зонда Helix от Rehau. Эта система очень уникальна и использует предварительно упакованные бухты труб с общим диаметром бухты около 500 мм. С помощью шнека пробуривается ряд скважин глубиной всего около 3 м, а катушки вставляются и засыпаются землей. Хвосты соединяются вместе и возвращаются в коллектор, аналогичный тому, который используется в горизонтальных коллекторах. Для этой системы требуется примерно 25-33% площади земли, необходимой для горизонтальных коллекторов.
Энергетические лопасти
Последним решением, которое стоит упомянуть, является панельная система, которую можно использовать в водных каналах, прудах, озерах, мельницах и т.
д. Несмотря на то, что технически это метод сбора теплового насоса с использованием воды, его популярность растет благодаря его компактная форма. Представьте себе вертикальный радиатор из нержавеющей стали (длиной 3 м и высотой 500 мм), который соединен с тремя другими радиаторами шириной 800 мм. Эта установка может обеспечить более 20 кВт тепловой энергии в быстро текущей воде. По сравнению с традиционными горизонтальными коллекторами, упомянутыми ранее в блоге, которые занимают большие площади для сбора аналогичной энергии, этот коллектор определенно занимает свое место в ассортименте продукции.
Как всегда, у вас есть выбор, и, если вы хотите пойти по этому пути, обязательно найдется решение для коллектора теплового насоса, использующего грунт.
Если у вас есть какие-либо вопросы о геотермальных тепловых насосах, пожалуйста, не стесняйтесь обращаться к нам.
свяжитесь с командой Mesh сегодня.
Новое сообщение >
< Предыдущая запись
ПОДЕЛИТЕСЬ ЭТОЙ ЗАПИСЬЮ В СЕТИ
Сократите счета за электроэнергию для вашего малого и среднего бизнеса с помощью этих 5 советов
Дуг Джонсон
•
14 ноября 2022 г.
На этой неделе я имел удовольствие выступать в Guildford Sustainable Business Network на тему «Как сократить счета за электроэнергию для вашего малого и среднего бизнеса»
Неотъемлемая связь между сборными конструкциями, архитектурой и устойчивым развитием
Пабло Хименес-Морено
•
29 сентября 2022 г.
Сборные конструкции ассоциируются у нас с компактными стальными жилыми отсеками. От «префабов» до переработки контейнеров для строительства общежитий доступных путешествий. Однако сборка выходит за рамки очевидной модульной конструкции. Он встроен в то, как мы строим наши здания и дома, от винта до солнечной панели. В настоящее время более половины элементов, которые мы используем в строительстве, производятся за пределами площадки, и этот показатель имеет тенденцию к еще большему росту. Следовательно, сборные конструкции в равной степени связаны с устойчивостью, на самом деле связь между ними сильнее, чем с архитектурой. Отличным примером является то, как мы производим изоляционный материал.
Если мы хотим достичь значений коэффициента теплопередачи, необходимых для любого новостроя, нам необходимо закупать изоляционные материалы у промышленно развитых производителей. Это относится как к органическим, так и к переработанным материалам. Основным преимуществом сборных конструкций, помимо экономии за счет масштаба, является уверенность в производительности. Нам нужно знать, насколько «зеленые» вещи на самом деле. (Отель Stow-Away от Doone Silver Kerr — на фото)
Смыло: что делать с водой
Ричард Боуман
•
28 Jul, 2022
Около четверти населения мира проживает в странах с дефицитом воды, еще четверть использует загрязненный источник питьевой воды, а спрос только растет; сейчас настало время действовать в связи с нехваткой воды.
«Преодоление» страха высоты и сбор средств для инвалидов
Дуг Джонсон
•
14 июля 2022 г.
Повышение планки. Восхождение к новым высотам. Восхождение на вершину. Так много идиом в работе и жизни сосредоточены на том, чтобы стать больше, выше или выше.
Это работает и по-другому: быть приземленным или заземленным. Мы немного и то, и другое — у нас высокие амбиции, но мы также скромны. В конце концов, все, что поднимается, должно опускаться. Что может быть лучше, чтобы продемонстрировать это, столкнувшись с нашим коллективным страхом высоты и спустившись со знаменитой Портсмутской башни Спинакер.
Когда можно не заботиться о выбросах углерода?
Джен Уоллес
•
06 июля 2022 г.
Вероятно, лучше всего начать с этого вопроса, пояснить некоторые термины, которые мы используем:
7 советов по Revit MEP, которые хотелось бы узнать раньше
Льюис Коди
•
28 апреля 2022 г.
7 вещей, которые я хотел бы знать раньше…. Вот несколько полезных советов, которые помогут повысить эффективность использования Revit MEP.
Mesh Energy: путешествие нашей корпорации B — часть 2
Дуг Джонсон
•
16 марта 2022 г.
В нашем первом блоге на тему B Corporation мы рассказали, что такое сертификация, почему мы ее выбрали и что входило в процесс аккредитации.
Во второй части мы рассмотрим различные разделы, то, как мы набрали очки, и что мы можем сделать для улучшения.
Mesh Energy: путешествие нашей корпорации B — часть 1
Дуг Джонсон
•
11 февраля 2022 г.
Mesh Energy получила статус сертифицированной корпорации B в 2021 году. Прочтите это первое из серии сообщений нашего основателя Дуга Джонсона, чтобы узнать об этом процессе и о том, что он значит для нас.
Вспотела: головная боль от перегрева
Дуг Джонсон
•
23 июня 2021 г.
Перегрев зданий — серьезная проблема, которая будет только усугубляться. Прочитайте этот пост, чтобы узнать о трех основных причинах перегрева и о том, что вы можете сделать, чтобы их уменьшить.
Солнечная тепловая энергия: разрушение мифов с помощью Mesh Energy
Дуг Джонсон
•
19 июня 2021 г.
Солнечные тепловые технологии. Мы снова развенчиваем мифы! В этом посте мы разрушаем 6 самых больших мифов о солнечной энергии, чтобы помочь вам в принятии решений и процессах покупки.
