Что такое гидроизоляция свайного фундамента – как сделать гидроизоляцию фундаментов различных типов.

Гидроизоляция фундаментов на сваях

Свайные фундаменты возводятся на участках с перепадами по высоте, с высоким уровнем грунтовых вод, на болотистых, глинистых почвах. В промышленном и частном строительстве используют буронабивные, железобетонные, винтовые сваи. Бетон и металл подвержены быстрому разрушению под воздействием влаги. Железобетонные опоры крошатся и деформируются, основание проседает, грозя разрушить дом. Стальные сваи покрываются ржавчиной, со временем металл истончается и уже не может выдерживать вес постройки. Гидрозащита — это обязательный этап закладки фундамента, который увеличивает срок службы зданий, сооружений, инженерных конструкций. Ее нельзя отложить «на потом», нарушение технологии или небрежность могут дорого обойтись впоследствии. Перед тем как сделать гидроизоляцию свайного фундамента нужно подробнее узнать подробнее о материалах и технологиях гидрозащиты.

Зачем требуется гидроизоляция свайно-винтового фундамента

При строительстве дома нужно сделать все, чтобы максимально защитить от влаги основание, цоколь, нижнюю часть стен. Постоянное воздействие влаги выщелачивает бетон, через микропоры попадает к стальной арматуре, вызывая окисление металла, образование ржавчины. Капиллярная влага, поднимаясь через поры в бетоне, вызывает гниение деревянной обвязки, нижнего венца. В углах и на стенах в помещении появляется плесневый грибок, избавиться от которого очень сложно.

Винтовым сваям, изготовленным полностью из металла, также нужна защита. Поверхность стальных опор покрывают антикоррозионными составами. Самым уязвимым местом является внутренняя полость. Под действием перепадов температуры в трубе образуется конденсат, который осаживается на внутренних стенках. Влажность вызывает коррозию металла. Через 2-3 года опора деформируется, теряет несущую способность. Нагрузка на соседние опоры увеличивается, превышая проектные показатели. Если ржавчина поразила несколько свай, то увеличивается риск перекоса, постепенного разрушения здания.

Гидроизоляция свайного фундамента увеличивает срок безремонтной эксплуатации зданий и сооружений, защищает основание от ветра, осадков, почвенной влаги.

Материалы для гидроизоляции фундаментов

Гидроизоляционные материалы, которые используют для защиты основания от влаги, бывают нескольких типов. Основные виды гидрозащиты:

• Обмазочные. К этой группе относятся битумные или каучуковые мастики. Помимо битумных смол в состав мастики входят компоненты, улучшающие эксплуатационные характеристики материалов: полимеры, растворители, модификаторы. Для нанесения мастики используют кисть. К плюсам обмазочных материалов относится простота нанесения, к минусам — неустойчивость к механическому воздействию.
• Рулонные. К оклеечным материалам относятся битумсодержащие и пленочные. Перед оклейкой полиэтиленом или полипропиленом рабочую поверхность тщательно очищают, выравнивают, грунтуют. Бетонные основания без дополнительной обработки оклеивают рубероидом, толью, пергамином, стеклорубероидом, техноизолом.
• Напыляемые. Напыление под давлением «жидкой резины» позволяет получить бесшовное покрытие с гидрофобными свойствами. В ее состав входят битум, акрил или полиуретан ускоренной вулканизации. Такое покрытие обладает износостойкостью, устойчивостью к разрывающим и изгибающим нагрузкам.

Гидроизоляция буронабивных свай

Эти опоры создаются из бетона и стальных арматурных конструкций прямо на стройплощадке. Основание на буронабивных сваях монтируют в следующем порядке:

• на участке по разметке бурят скважины;
• чтобы предотвратить осыпание стенок их укрепляют обсадными трубами или бентонитовым раствором;
• скважину заполняют бетоном, в который погружают армирующий каркас.

Чтобы защитить железобетонную колонну от влаги перед заливкой бетонного раствора в скважину помещают рубероид или стеклорубероид, свернутый «в трубку».

Гидроизоляция железобетонных свай

Железобетонные опоры изготавливаются путем литья бетона в формы. Прочность и жесткость конструкциям придают армирующие каркасы. Заостренный наконечник упрощает погружение столбов в грунт. Для установки ж/б свай используют ударный метод, способ вдавливания, вибропогружения, технологию лидерного бурения.

В результате погружения возникают большие нагрузки, которые делают неэффективными обмазочные и напыляемые гидроизоляционные материалы. Для гидрозащиты ж/б опор используют проникающие герметики, которые создают в структуре бетона отсечки. Такая обработка обеспечивает высокую степень защиты от грунтовых вод.

Гидроизоляция винтовых свай

Свайная конструкция этого типа состоит из ствола, наконечника с винтовой лопастью и оголовка. Монтаж винтовых стержней выполняется вручную, с помощью ручных сваебуров, спецтехники на колесной базе. Лопасти опор погружают ниже точки промерзания грунта, хвостовики обрезают, сверху надевают и приваривают оголовки.

Гидроизоляция свай осуществляется путем обработки поверхности металла битум содержащими составами. Чтобы предотвратить образование конденсата внутри труб сваи бетонируют — заливают полости цементно-песчаным раствором.

Гидроизоляция свайно-ленточного фундамента

Свайно-ленточное основание — это погруженные в грунт ж/б или стальные сваи с обвязкой опор бетонной лентой. Бетонное основание равномерно распределяет нагрузки на основание, а опоры не дают ему «уплыть» из-за сезонных подвижек грунта.

Опоры свайно-ленточного фундамента покрывают битумом, а для защиты бетонной ленты используют вертикальную или горизонтальную изоляцию. Если дом строится на участке с высоким уровнем подземных вод или на влажной почве, то применяют оба способа.

Способы нанесения гидроизоляционных материалов:

• Траншею для установки опалубки делают на 0,5 м шире, чем требуется. Когда бетон застыл опалубку убирают, а на стенку основания наплавляют рулонный материал или напыляют «жидкую резину».
• В качестве несъемной опалубки при заливке бетона используют экструдированный пенополистирол. Водонепроницаемый материал выполняет сразу несколько функций — утепляет цоколь, предотвращает впитывание влаги бетоном.

Гидроизоляция свайно-ростверкового фундамента

Свайно-ростверковый фундамент представляет собой конструкцию из опорных столбов и ростверка, который их объединяет. Ростверк может быть металлическим, деревянным, железобетонным.

Сваи обрабатывают одним из изложенных выше способов. Материалы для ростверка и способ их нанесения подбирают с учетом типа обвязки:

• Если обвязка выполнена швеллером или двутавром, то для защиты нижнего венца используют рулонные материалы. Рубероид или техноизол укладывают на поверхность с нахлестом 8-10 см, стыки проплавляют. Нередко используют обмазочные или полимерные материалы, обладающие хорошей адгезией и гидрофобными свойствами.
• Деревянный брус предварительно пропитывают антисептиками и антипиренами. После укладки обвязки на оголовки свай торцы бруса и горизонтальную поверхность покрывают двумя слоями битумной или битумно-каучуковой мастики. Составы наносят широкой кистью, каждый последующий слой наносится после высыхания предыдущего.
• Для защиты железобетонной конструкции чаще всего используют обмазочные и рулонные материалы. Бетонный ростверк обмазывают битумом, дают ему высохнуть, а сверху наплавляют рулонный гидрослой.

Гидроизоляция монолитного плитного фундамента

Бетонная плита является «плавающим» основанием. Она имеет сплошную монолитную структуру и располагается под всей площадью здания. Песчано-гравийная подушка амортизирует нагрузки, возникающие в результате морозного пучения почвы. Поверх слоя гравия заливают черновое бетонное основание, на которое раскатывают рулонные или пленочные материалы.

Гидрозащиту укладывают внахлест, герметично соединяя стыки. Рулонную гидроизоляцию выпускают по периметру на 20-30 см чтобы закрыть торцы плиты после демонтажа опалубки. Горизонтальную поверхность закрывают тем же материалом, стыки заплавляют. Эта технология позволяет создать сплошной непрерывный слой по всей поверхности бетона.

Наши услуги

Основная специализация нашей компании — это производство и монтаж свайных конструкций. У нас можно заказать комплект свай с нужными характеристиками, их доставку и монтаж. Все конструкции будут доставлены и установлены точно в оговоренные сроки. Выполняем монтаж свайных фундаментов «под ключ», включая работы по гидроизоляции и утеплению. У нас доступные цены и длительная гарантия на все виды монтажа. Связавшись с нашими специалистами по указанному телефону вы получите исчерпывающие ответы на все возникшие вопросы. Наши консультанты помогут рассчитать нужное количество свайных опор, озвучат стоимость доставки монтажа.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Гидроизоляция свайного и ростверкового фундамента

Содержание

• 1 Нужна ли гидроизоляция свайного фундамента?
• 2 Гидроизоляционные материалы для ростверка и свай
  • 2.1 Рубероид в рулонах
  • 2.2 Битумная мастика
  • 2.3 Жидкая резина
• 3
• 4 Технология гидроизоляции свайных фундаментов разного типа
  • 4.1 Гидроизоляция свайно-ростверкового фундамента
  • 4.2 Гидроизоляция буронабивных свай
  • 4.3 Гидроизоляция железобетонных свай
  • 4.4 Гидроизоляция винтовых свай
  • 4.5 Гидроизоляция свайно-ленточного фундамента
  • 4.6 Полезные статьи на тему гидроизоляции фундамента:



Большинство современных зданий имеют такой важный элемент конструкции как фундамент. Он помогает возвысить строение над землёй, обеспечить его устойчивость, а также защитить от негативных воздействий со стороны почвы и атмосферных осадков. Однако для того, чтобы фундамент справлялся с задачей защиты дома от проникновения влаги внутрь помещения, необходимо провести его гидроизоляцию на этапе постройки. В данной статье речь пойдёт о том, какими материалами и методиками проводится герметизация свайного фундамента и ростверка.



Нужна ли гидроизоляция свайного фундамента?



Свайный фундамент отличается высокой надёжностью и по этому показателю превосходит не менее распространённый ленточный фундамент. По этой причине сваи устанавливаются на территориях с подвижными почвами. Выбор свай осуществляется на основании того, насколько агрессивное и частое воздействие грунтовых вод на постройки наблюдается в конкретной местности. Популярны сваи и при возведении многоэтажных зданий в проблемных зонах с большой динамикой.

Так почему же свайный фундамент, отличающийся надёжностью и высокой устойчивостью к воздействиям влаги и воздуха, нуждается в гидроизоляции? Дело в том, что в свайном фундаменте помимо самих свай есть другие элементы, которые нужно защищать от воздействия воды и влаги, а именно фундаментная плита или лента из монолита или боков, которая находится в грунте.

Разрушающее воздействие влаги начинается сразу после установки свайного фундамента, несмотря на то, что внешне это становится заметно не так быстро. Основные проблемные места в фундаменте из свай — это бетонные изделия, которые контактируют с грунтом, а значит, могут впитывать влагу и разрушаться от солей и минералов находящихся в грунтовых водах или от перепада температур вследствие замерзания воды в порах и микротрещинах бетона, и последующего её расширения при наступлении положительной температуры воздуха. Вышеописанный процесс может не просто локально разрушить участки бетона, но и привести к более серьёзным последствиям, таким как образование микротрещин, а затем и полноценным трещинам в фундаменте. Именно поэтому свайный фундамент нуждается в качественной гидроизоляции всех находящихся ниже уровня земли частей.

Помимо защиты вышеописанных элементов, свайные конструкции, также нуждаются в устройстве отсечной гидроизоляции, находящейся между сваями и другими элементами. Такая гидроизоляция необходима, для того чтобы вода и влага не могли подняться капиллярным методом, через установленные сваи вверх к другим элементам фундамента, например, плите или ленте.





Гидроизоляционные материалы для ростверка и свай



Для обработки свай и ростверка используются по большей части те же материалы, что и для гидроизоляции, например, других видов фундамента, кровли или плит панельного здания. Наиболее популярными технологиями считаются рулонная и обмазочная, а самые распространённые материалы — рубероид в рулонах, битумная мастика и жидкая резина.



Рубероид в рулонах

Рубероид считается эффективным средством для гидроизоляции как горизонтальной, так и вертикальной методикой. Напомним, что вертикальная герметизация производятся для стен и фундаментов в направлении снизу вверх уже после возведения конструкции, а горизонтальная — путём введения гидроизоляционного материала в небольшие отверстия рабочего материала до того, как строение будет установлено. Утепление построек осуществляется аналогичными способами.

Для гидроизоляции не рекомендуется использовать рубероид на картонной основе, поскольку он не отличается высокими гидроизоляционными показателями. Однако, если материал был приобретён заранее, его также можно приспособить для обработки ростверка и свай, если провести укладку в несколько слоёв на битумную мастику.

Другие виды рубероида, например, на полиэстровой или стекловолоконной основе, защищают фундамент от воздействия температур и влаги гораздо лучше и традиционно считаются качественнее некоторых видов обмазочной гидроизоляции. Такие рубероиды относятся к достаточно дорогим материалам, однако отличаются прочностью и долговечностью.



Битумная мастика

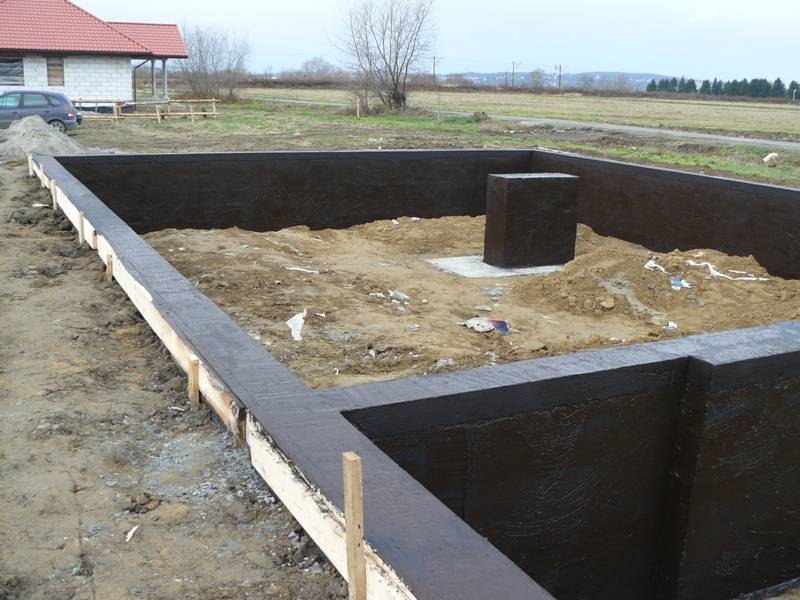

Мастики, изготовленные на основе битума, отлично подойдут для гидроизоляции вертикальным способом. Материал наносится поверх штукатурки, включающей в себя песок и цемент. Несмотря на то что штукатурка иногда используется в качестве гидроизоляционного материала, обрабатывать ей свайный фундамент и ростверк категорически запрещено. Штукатурка в данном случае используется лишь как основа, на которую впоследствии наносится при помощи валика или кисточки битумная мастика.

На поверхности мастики после её нанесения образуется водонепроницаемая оболочка, защищающая фундамент от любых воздействий влаги и проникновения внутрь материала микроорганизмов. Нанесение битумных мастик считается одним из самых дорогостоящих способов гидроизоляции и также используется для обработки столбчатого фундамента.

Подробнее о битумной гидроизоляции можно прочитать в статье – “Битумная гидроизоляция: виды, характеристика и технология устройства“.

битумная



Жидкая резина

Жидкая резина представляет собой вязкий материал, напоминающий по консистенции мастику. Резина распределяется при помощи промышленной техники или специального распылителя, но может наноситься и стандартным валиком. Однако ручная укладка может привести к образованию пустот, способных пропускать влагу.

Поэтому для свай и ростверка преимущественно используется методика напыления под давлением. Жидкая резина включает в себя полиуретан, акрил и битум, благодаря которым достаточно быстро затвердевает. Также материал отличается устойчивостью к механическим воздействиям и изнашиванию со временем. Единственным недостатком резины можно считать лишь высокую стоимость состава.

Подробнее о жидкой резине можно прочитать в статье – “Гидроизоляция жидкой резиной”



Технология гидроизоляции свайных фундаментов разного типа

Свайный фундамент так же, как и любой другой элемент конструкции, может изготавливаться из различных материалов. В зависимости от состава сваи для установки гидроизоляции подбирается конкретная технология, помогающая провести обработку свай на высшем уровне. Рассмотрим, какие методики используются в конкретных случаях.

Различные виды свай



Гидроизоляция свайно-ростверкового фундамента



Свайно-ростверковый фундамент представляет собой конструкцию из опорных столбов, соединённых ростверком, который изготавливается из дерева, железобетона или металла. В зависимости от типа обвязки для гидроизоляции такого фундамента используются рулонные или обмазочные материалы.

Перед началом работ каждая свая пропитывается антисептиками и тщательно очищается от любых загрязнений, после чего на неё укладывается обмазка. Следующим этапом является нанесение гидроизоляционного материала. В случае укладки обвязки на оголовки это может быть битумная или битумно-каучуковая мастика, распределяемая по рабочей поверхности при помощи широкой кисти. Данный материал наносится в два слоя.

Другой материал, рулонный рубероид, необходим в ситуациях, когда обвязка проводится швеллером или двутавром. Рубероид укладывается с нахлёстом 8-10 см с параллельным проправлением стыков. Также при такой обмазке можно использовать и обмазочные смеси, славящиеся гидрофобными свойствами.

Если ростверк изготовлен из железобетона, обработка конструкции становится двухступенчатой. Сначала ростверк покрывается обмазочным материалом битумом, а после его высыхания обрабатывается при помощи рулонного гидрослоя. Такой способ гидроизоляции считается крайне надёжным как для жилых, так и для промышленных строений.



Гидроизоляция буронабивных свай

Часто используемые при постройке частных домов буронабивные сваи считаются тем вариантом, с гидроизоляцией которого может справиться даже человек, не обладающий специальной подготовкой. Для того чтобы обработать такой фундамент, грунт превращают в опалубку. Это означает, что вокруг каждой сваи проводится бурение небольшого углубления в грунте при помощи ручного инструмента.

Полученную скважину заполняют бетоном, в котором укрепляется армирующий каркас. Для гидроизоляции же в данном случае применяются рулонные материалы, например, рубероид, который помещается внутрь скважины в свёрнутом в трубку виде перед установкой свайного фундамента.



Буронабивные сваи



Гидроизоляция железобетонных свай

Следующий вид свай распространён преимущественно в промышленном строительстве, а также сваи из железобетона нередко составляют основу фундамента многоэтажных зданий. Фиксация свай на земной поверхности осуществляется исключительно с использованием тяжёлой техники и не может быть выполнена человеком.

Опоры для железобетонных свай также изготавливаются путём заливания материала в формы и последующей установки армирующего каркаса. Для таких свай характерен заострённый наконечник, что позволяет с лёгкостью погрузить их в грунт или почву. Установка осуществляется ударным методом, посредством вбивания свай в землю. Гидроизоляция железобетона производится с использованием проникающих технологий, при которых гидрофобный материал вводится непосредственно внутрь сваи, а самыми популярными материалами для такой обработки считаются герметики, изготовленные на основе битума, акрила или полиуретана.

Железобетонные сваи



Гидроизоляция винтовых свай

Немалым спросом пользуются и винтовые сваи, нередко используемые в конструкциях простых сооружений, например, бань, теплиц или сараев. В большинстве случаев вкручивание свай в грунт может производиться даже вручную, с использованием ручных сваебуров. Исключение составляют лишь сложные каркасные постройки, установка фундамента которых не может обойтись без громоздкой промышленной техники.

Сама свая представляет собой конструкцию из ствола, наконечника, содержащего винтовую лопасть, и оголовка. В процессе фиксации свай лопасти опор погружаются в грунт ниже точки его промерзания, хвостовики обрезаются, а сверху надеваются и приплавляются оголовки.

Гидроизоляция винтовых свай проводится при помощи составов, включающих в себя битум. Такие смеси отлично отталкивают влагу и сохраняют целостность постройки. Иногда внутри элементов свайного фундамента может скапливаться конденсат. Избежать такого эффекта помогает заливка внутренних полостей свай бетоном на этапе укладки фундамента.



Гидроизоляция свайно-ленточного фундамента

Следующий тип фундамента подразумевает погружение в грунт свай, изготовленных из железобетона или стали, и обвязку их опор бетонной лентой. Такой способ позволяет надёжно закрепить сваи на месте и избежать их смещений в периоды сезонных движений грунта.

На этапе возведения постройки гидрофобная обработка свайно-ленточного фундамента выполняется при помощи битума. Бетонные ленты в некоторых случаях защищают посредством установки вертикальной или горизонтальной изоляции. Однако финальное решение зависит от условий, в которых будет эксплуатироваться фундамент. Если для конкретной местности характерно значительное количество стоячих грунтовых вод, то гидроизоляция свай битумом осуществляется вместе с герметизацией соединительных лент.

Нанесение гидроизоляционных материалов может осуществляться одним из двух способов:

1. Сначала выкапывают траншею, которая приблизительно на полметра шире, чем нужно, после чего заливают бетон и ждут его затвердевания. Как только это произошло, опалубка убирается, а на стенки свай распыляется жидкая резина или укладывается другой состав, например, рулонный рубероид.
2. Второй способ подразумевает применение несъёмной опалубки, которая в данном случае представлена экструдированным пенополистиролом. Такой материал водонепроницаем и обладает отличными гидроизоляционными свойствами, благодаря чему способствует утеплению цокольного этажа и предохраняет бетон от влаги.

Для того чтобы правильно выполнить гидроизоляцию свайного фундамента и ростверка, важно тщательно изучить все варианты обработки таких конструкций. Крайне желательно проконсультироваться со специалистом и, вполне возможно, заказать данную работу у строительной компании. Если же было принято решение взяться за установку гидроизоляции самостоятельно, необходимо заранее приобрести все требуемые инструменты и материалы, которые лучше всего покупать с запасом.





Полезные статьи на тему гидроизоляции фундамента:

Нажав на нижеперечисленные ссылки вы можете ознакомиться с различными конструктивами фундаментов и методами их защиты от воды и разрушений:

• Устройство гидроизоляции фундамента: Методы, материалы, цены и рекомендации специалистов
• Гидроизоляция ленточного фундамента: Технология и материалы
• Гидроизоляция блоков фундамента и стен
• Горизонтальная гидроизоляция фундамента: Технология устройства и нужные для этого материалы
• Вертикальная гидроизоляция: материалы и методы её устройства
• Гидроизоляция фундаментной плиты Методы и материалы
• Гидроизоляция стен подвала и дома снаружи и изнутри – Методы, материалы, цены и технология
• Гидроизоляция кирпича и кирпичной кладки



Polyfin TR :: Свайные фундаменты и стены

Гидроизоляция является вторым важным критерием в строительстве после строительных работ. Вода и влага могут вызвать коррозию и карбонизацию стали, используемой в железобетонной системе, что представляет серьезную опасность для конструкции. Наилучшим способом защиты конструкции является гидроизоляция фундамента и стен конструкции. Экономический срок службы гидроизоляционной системы должен быть равен сроку службы конструкции. Следует решительно избегать материалов низкого качества с относительно низкой первоначальной стоимостью.

Геомембранные системы OC-Plan® ECB доказали свою эффективность во всем мире при возведении свайных фундаментов и гидроизоляции стен различных типов проектов, где они использовались с середины 1960-х годов благодаря их длительному сроку службы и очень высокой стойкости к старению.

Гидроизоляция свайного фундамента:

Решение деталей свай в гидроизоляционных работах свайного фундамента – очень ответственный вопрос, требующий определенных знаний. Наши геомембранные системы OC-Plan® ECB, наши специальные гидрозатворы OC-Plan® ECB, другие вспомогательные аксессуары и самое важное из всех ноу-хау нашей компании и наших сертифицированных аппликаторов — мы решали эти вопросы в очень эффективный и практичный способ для наших клиентов.

Для идеального водонепроницаемого свайного фундамента сначала необходимо закрепить сваи, чтобы они были водонепроницаемыми. Детали соединения свай и геомембраны, выходящие из фундамента, также имеют решающее значение для этой водонепроницаемой системы. Геомембрана ECB, идущая от фундамента, должна быть полностью приварена к гидрошпонке OC-Plan® ECB, которая окружает каждую отдельную трубу. Каждая свая также должна быть тщательно обработана соответствующим раствором и строительным химикатом для обеспечения водонепроницаемости системы.

Применение после обработки свай очень похоже на применение матовой гидроизоляции фундамента. Геомембраны OC-Plan® ECB наносятся в один слой методом свободной укладки и методом шовной сварки для гидроизоляции фундаментов. Сначала на ровный бетон неплотно укладывается слой геотекстиля плотностью 200-300 г/м2. После нанесения геотекстиля рулон геомембраны OC-Plan® ECB свободно укладывается на поверхность с нанесенным геотекстилем; затем второй рулон геомембраны неплотно укладывается рядом с первым рулоном геомембраны с нахлестом 10 см. Деталь внахлест сваривается методом двойного шва на автомате для горячей сварки. Двойной шов испытывается в течение 2 мин при давлении 2 бар с помощью манометра, и проводится визуальный контроль сигнальной фольги (для серии 10).

Необходимость использования геотекстиля на геомембране определяется в зависимости от состояния поверхности и участка, а также в зависимости от типа материала. После того, как геомембрана защищена слоем бетона толщиной не менее 7 см (из-за свойства некоторых типов геомембраны полностью приклеиваться к свежезалитому бетону, нет необходимости в защитной стяжке/бетонном слое на мембране). ), могут начаться строительные леса и работы по армированию. Важно оставить достаточную часть геомембраны, выходящей из гидроизоляции фундамента, чтобы продолжить процесс сварки стен.

Гидроизоляция стен :

Рулоны геомембраны OC-Plan® ECB частично подвешиваются к доступной высоте стен с помощью временных креплений. Подвешенные рулоны укладываем внахлест друг на друга на 10 см. Вертикально нахлестная деталь сваривается методом двойного шва на автомате для горячей сварки. Часть геомембраны, выходящая из гидроизоляции фундамента, снова приваривается методом двойного шва к геомембране, выходящей из гидроизоляции стены, для получения сплошной водонепроницаемой системы. Все двойные швы тестируются в течение 2 мин при давлении 2 бар с помощью манометра, а также визуально тестируется сигнальная фольга (для серии 10). Нанесение на стену продолжается аналогичным образом поэтапно, пока не будет достигнута поверхность земли.

Крепление гидроизоляции стены по периметру должно производиться на высоте около 30 см от уровня земли. Крепление по периметру осуществляется с помощью алюминиевых профилей, специальных шурупов, полиуретана или аналогичных герметиков. Когда это возможно, для подвешивания геомембран можно также использовать кругляшки ECB. Геомембраны привариваются к круглякам ЭКБ с помощью ручных сварочных аппаратов.

ПРИМЕЧАНИЯ:
Геомембранная система OC-Plan® ECB имеет специальные аксессуары ECB. Это внутренние и внешние углы, кровельные вентиляторы, кровельные воронки, водовыпуски, аварийные водовыпуски, уплотнительные муфты, кабельные вводы, ламинированные листы ЭКБ и т.д., которые наносятся на геомембраны с помощью ручных сварочных аппаратов.

Глубокие фундаменты | ВОДОНЕПРОНИЦАЕМЫЙ! Magazine

Сложное планирование, различные основания и сильное гидростатическое давление — вот лишь некоторые из проблем, связанных с глубокими фундаментами.

Варианты для фундаментов глубокого заложения

Когда коммерческое строительство ведется намного ниже уровня земли, проблемы гидроизоляции возрастают в геометрической прогрессии. Планирование сложное, гидростатическое давление сильное, и системы часто устанавливаются с использованием методов «вслепую».

Дэйв Полк, президент Epro Solutions, объясняет: «Глубокие фундаменты становятся все более распространенными в США, и причина, по которой они идут глубже, заключается в том, что в городах не хватает места. Например, городские многоквартирные дома обычно строятся над парковкой, а вместимость подземной парковки ограничивает размер здания, которое можно построить над ней».

Квартиры в многоэтажках, туннели, подземные переходы и гаражи — это лишь некоторые области применения, где проектировщики и монтажники должны создавать решения.

Тщательная детализация стыков и проходов очень важна, как, например, это соединение между мембраной под плитой и вертикальной гидроизоляцией, нанесенной на шпунтовые сваи.

Полк продолжает: «Это правда, что гидроизоляция есть гидроизоляция. Но разница между неглубокими и глубокими фундаментами заключается в уровне сложности. «Эти работы обычно настолько велики, что они не могут залить все фундаменты за один раз и не могут залить все плиты за один раз. Таким образом, гидроизоляторы должны чередоваться с другими профессиями».

Трудности планирования

Стейси Берд, менеджер по национальным продуктам в CETCO, соглашается, что, пожалуй, самая большая проблема — это график и сложность. «На этих рабочих площадках будет несколько профессий, выполняющих несколько операций в одной и той же области, и все они будут выполняться в одно и то же время», — говорит он.



«Нередко гидроизоляторы работают, пока земляные работы еще продолжаются, — добавляет он. — Как только гидроизоляция установлена, сразу за ними стальные ребята устанавливают арматуру. Часто другие бригады уже заливают бетон. Это происходит не на всех работах, но становится все более распространенным, потому что время — деньги. В некоторых случаях они устанавливают гидроизоляцию еще до того, как узнают, каковы условия на другой стороне участка».

«Если генеральный подрядчик не заливает бетон, значит, работа не продвигается; таким образом, гидроизолятор не имеет единоличного доступа к территории, и ожидается, что бригады выполнят работу, в то время как вокруг них будет выполняться множество других строительных работ».

Помимо экскаваторов, подрядчик по гидроизоляции первым приступает к работе. И пока бетон не будет уложен, движение на строительной площадке движется взад и вперед по мембране. «У вас будут рабочие, рабочие места и даже тяжелое оборудование для любого продукта, который бригады только что установили», — говорит Берд. Гидроизоляторы должны быть готовы к тому, что мембрана может быть повреждена при последующих операциях.

Различное основание

В проектах глубокого фундамента, как правило, не используется гидроизоляция положительной стороны после нанесения (наносится на внешнюю сторону здания после установки конструкции), потому что системы гидроизоляции после нанесения нецелесообразны при строительстве опорных стен. Вместо этого подрядчики используют методы «вслепую», когда гидроизоляция применяется к системе крепления или удерживанию грунта до того, как будут построены несущие стены.

Требуется тщательная работа, так как ремонт может быть чрезвычайно дорогостоящим. «Если он поврежден или неправильно установлен, — говорит Полк, — на пути любого ремонта может оказаться 18 дюймов бетона с тремя отдельными матами арматуры».

Становится распространенным механическое крепление цементной плиты поверх футеровки для создания лучшей поверхности, устранения зазоров и создания плавного перехода между футеровкой и сваями-солдатами.

По мере углубления фундамента под землю условия грунта меняются, и могут потребоваться другие системы удерживания грунта. Берд описал работу в Канаде с солдатскими сваями и отставанием в верхней части раскопок, за которыми следовала открытая коренная порода, которая была пробурена и взорвана. На скальном основании стена была укреплена и выровнена слоем армированного торкретбетона. В другом проекте утепление в нижней части опорной стены было настолько неровным, что они нанесли набрызг бетон поверх утепления, чтобы обеспечить приемлемую основу для установки гидроизоляционной системы.

Очевидно, что хорошая гидроизоляционная система должна надежно работать на самых разных основаниях.

Полк говорит:  «Чем глубже вы идете, тем больше вероятность того, что вы встретите грунтовые воды или стоячую воду. Затяжки и ригели особенно подвержены протечкам и требуют особого внимания. В некоторых случаях эти ригели удаляются по мере продвижения гидроизоляции вверх по стене, но часто, особенно на нижних уровнях, их необходимо детализировать и гидроизолировать вокруг. «Эти условия могут быть трудными для всех гидроизоляционных систем, — говорит Берд, — как для напыляемых, так и для листовых материалов».

Полк говорит, что еще одно решение, которое он видел, — убрать в коробку все обратные связи. В этой системе гидроизоляция укладывается на четыре-шесть дюймов в область короба. После того, как бетон будет на месте, они вернутся и ослабят натяжение стяжек, затем зальют участок бентонитом или полиуретановой пеной, прежде чем окончательно заполнить коробку бетонной заплаткой.

Работы по глубокому закладыванию имеют сложный график и перегруженные рабочие площадки. На этом участке гидроизоляция и сталь уже установлены до того, как экскаваторы закончат работу.

В дополнение к работе с торкрет-бетоном, односторонними опалубками, солдатскими сваями, шпунтовыми сваями, лаг-стенами, оттяжками, грунтовыми гвоздями, взорванной породой, планировочными балками, сваями, заглушками и т. д., Полк указывает на неопределенность некоторых рабочих мест. «Иногда вы можете не знать, с чем столкнетесь, потому что раскопки еще не закончены, когда вы начинаете работу. В отчетах о почве иногда могут быть пропущены условия, например, если почвенный гвоздь прокалывает линзу воды. Или когда солдатская свая ударяется о непредвиденный валун и скручивается, что потребует создания гидроизоляционных деталей для этой конкретной ситуации».

Берд отмечает: «Одна из проблем заключается в том, что часто подрядчика по креплению на самом деле не волнует влияние стены на установку гидроизоляционной системы. Гидроизоляция не входит в его обязанности или контракт. Есть некоторые проекты, в которых участвуют консультанты, и между ними лучше координируется работа, но часто поиск решения остается за гидроизолятором».

Ключи к успеху

Несмотря на большое разнообразие условий и проблем на стройплощадке, Полк и Берд говорят, что соблюдение нескольких ключевых принципов поможет сделать проект такого типа более гладким.

Одним из наиболее важных вопросов является правильное определение последовательности на совещании перед началом строительства. Полк рекомендует дважды проверить наличие решений для борьбы с любой водой, которая встречается. Строительство водоотливных систем требуется почти всегда. «Обычно за это отвечает генеральный директор, — говорит он. В некоторых случаях после завершения строительства устанавливается постоянная система водоотвода. В районах с высоким уровнем грунтовых вод проект обычно требует «гидроизоляции ванны» и допускает погружение здания на глубину до 15 или 20 футов.

Берд говорит, что специфические детали работы также важны. «Они должны быть составлены для конкретных условий, которые будут встречаться на этой конкретной рабочей площадке», — говорит он. «Это не похоже на подвал, где есть красивая гладкая бетонная поверхность, а гидроизоляция и дренаж могут быть применены после того, как будет построена бетонная стена фундамента. Очень немногие проекты глубокого фундамента перекапываются».

Эти детали обычно составляются изготовителем или по согласованию с изготовителем, а затем представляются проектировщику на утверждение, а затем отправляются на место для установки. «Вы не хотите, чтобы установщики принимали на месте решения, которые повлияют на производительность мембраны», — объясняет он. «Поэтому производитель должен быть чрезвычайно отзывчивым к команде разработчиков и своевременно предоставлять им необходимую информацию».

Берд говорит, что большинство специалистов по гидроизоляции предпочитают в качестве подложки деревянные брусья с передними лагами, потому что к ним легко приклеиваются и они относительно гладкие. Он добавляет: «Консультанты указывают, что цементная плита должна быть механически закреплена поверх деревянной обшивки. Он создает гладкую поверхность, устраняет зазоры между досками настила и сглаживает переход между деревянным настилом и металлическими сваями».

Варианты продукта

На рынке представлен широкий выбор различных продуктов, изготовленных из различных материалов, которые обеспечивают качественную и надежную гидроизоляционную систему для данного типа работ. Следующие рекомендации являются хорошим советом при выборе системы:

Как отмечалось выше, выбранная система должна быть способна работать с различными субстратами. Полк говорит: «На самом деле ключевой момент в том, чтобы иметь один компонент, который будет приклеиваться к различным подложкам, потому что, если установщику придется переключаться между системами, это только усложнит задачу и приведет к дополнительным расходам».

Этот компонент обычно представляет собой геокомпозит или дренажный мат. Он не является частью гидроизоляционной системы как таковой, но действует как буфер между гидроизоляцией и основанием.

Во-вторых, выберите систему, которая имеет хорошую поддержку производителя, чтобы помочь с деталями. «На этих работах возникает так много строительных проблем, которые требуют особых деталей», — говорит он.

Epro продает наносимые распылением и композитные жалюзи, которые были использованы с исключительными результатами. «Самое глубокое, что мы когда-либо делали, — это восемь этажей под землей», — говорит Полк.
