Фильтр магистральный для воды как подключить: Установка магистрального фильтра для воды

Содержание

Самостоятельное подключение магистрального фильтра. | Фильтры для очистки воды в Алматы «Экология Н2О»

Монтаж фильтра

Перед тем, как  начать установку магистрального фильтра, обратите внимание для какой воды (холодной или горячей) предназначен фильтр (прочитать паспорт).  Затем определите, где проходит магистраль, к которой будет производиться подключение.

Приготовьте все необходимое, что может понадобиться в работе: (сухая ветошь, гибкая подводка, лента фум или пакля с герметиком, дрель или перфоратор, шрупы, муфты).

Самостоятельное подключение магистрального фильтра требует от мастера внимания и тщательного выполнения всех инструкций. Никогда не будет лишним проверить все еще раз.

1. Перекройте подачу воды по той магистрали, к которой будет производиться подключение.  Откройте кран на мойке, чтобы сбросить оставшееся давление в системе и убедитесь, правильно ли вы все сделали.

2. Выберите место на стене и жестко закрепите металлический кронштейн на такой высоте, чтобы  между полом и фильтром оставалось не менее 10 см. Это место нужно для того, чтобы при смене картриджей, вы могли бы открутить корпус и вынуть элемент. Обратите внимание, что при установке фильтра Гейзер, где имеется картридж Арагон, который имеет особенность быть вкрученным в головку колбы,  ориентироваться нужно именно по этому картриджу, чтобы его легко было вынуть.

3. С помощью муфт или гибкой подводки присоедините фильтр к магистрали. Если производитель фильтра не указывает на испытания, которые прошел корпус фильтра под давлением, то внешние переходники  нужно уплотнить лентой фум или льном (паклей) с герметиком.

4. При подключении фильтра,  обращайте внимание на направление потока воды.  Вход должен осуществляться  через штуцер с надписью » IN». Обязательно убедитесь, что картриджи расположены именно в той последовательности, какая указана в инструкции. Бывает, из-за неправильной установки металлического кронштейна на фильтре, порядок картриджей расположен в обратной последовательности от штуцера, с надписью «IN». В таком случае нужно открутить и перевернуть металлический кронштейн на другую сторону.

5.  После завершения работ, осторожно откройте кран. После того, как фильтр заполнится водой, оставьте кран включенным на некоторое время для удаления воздуха из фильтрующих картриджей, и дождитесь плавного равномерного потока воды. Проверьте все выполненные соединения на герметичность, для чего оставьте фильтр под давлением. Если обнаружится подтекание воды из мест соединения, подтяните их. Если фильтр поставляется в сборе с установленными внешними переходниками, не рекомендуется их откручивать и вкручивать вновь, во избежание повреждения корпуса фильтра.

6. Перед использованием фильтра, рекомендуется провести промывку фильтрующих элементов в течение 3-5 минут, открыв кран на полную мощность.

После установки, в течении 2-х дней желательно подложить под фильтр ветошь или подставить небольшую емкость,  на случай, если вдруг соединения дадут течь.  Если все будет в порядке,  работы по установке можно считать законченными.

как установить, схема монтажа для горячей и холодной систем водоснабжения

Содержание

  • Чем отличается монтаж системы фильтрации для ГВС и ХВС?
  • Предмонтажная подготовка
  • Как установить своими руками?
    • Для холодной воды
      • Процесс
    • Для горячей воды
      • Процедура
  • Рекомендации
  • Обслуживание
  • Видео по теме статьи
  • Заключение

Чем отличается монтаж системы фильтрации для ГВС и ХВС?

По сути, установка магистрального фильтра для горячей воды ничем не отличается от установки фильтра для холодной воды.

Методика та же, но важно учитывать, что фильтры, предназначенные для горячей воды, использовать можно и под холодную, но наоборот – нельзя.

К тому же, при установке фильтрующего оборудования на водопроводную магистраль горячей воды необходимо быть особо внимательным, так как если где-нибудь окажется негерметичное соединение, то устранить его будет не так просто, как с магистралью холодной воды.

Предмонтажная подготовка

Перед началом работ стоит тщательно все продумать и выбрать место для установки. Мелкогабаритные фильтры можно устанавливать где угодно, но для крупных фильтров лучше позаботиться о небольшом специальном помещении, и сделать своего рода кладовку.

Мелкие колбы фильтров можно также установить под мойку, либо же непосредственно на входе магистрали, что является более правильным вариантом.

Сами фильтры также необходимо подготовить и проверить. Собираем колбы, проверяем наличие фильтрующих элементов (картриджей), примеряем их под запланированное место установки. Отмеряем размеры, чтобы знать, какие разрезы необходимо будет делать на трубах.

Как установить своими руками?

При установке комплексной системы фильтрации новичку лучше начинать с холодной магистрали, так как работа с горячей магистралью не прощает ошибок.

Для холодной воды

Первым делом необходимо подготовить инструмент, который может понадобиться:

  • ФУМ лента;
  • перфоратор;
  • пластиковые дюбеля;
  • шуруповерт;
  • паяльник для труб;
  • секатор для труб;
  • соединительные муфты.

Паяльник и соединительные муфты нужны в том случае, когда трубы выполнены из пластика. Если же магистраль металлическая, то понадобится болгарка и сварочный аппарат, трубы с резьбой.

Рассмотрим схему установки:

Устанавливать фильтры необходимо строго по порядку – первым делом устанавливаются грязевики (фильтры грубой очистки), затем фильтры механической очистки, затем, при желании и другие картриджные фильтры (умягчающие, обезжелезивающие и т.д.).

Процесс

Когда определились с  местом установки, подготовили инструменты, то можно приступать к монтажу:

  1. Перекрыть воду в квартиру. Открыть любой кран для того, чтобы выпустить из системы оставшуюся воду.
  2. Наметить карандашом место установки фильтра, а также отверстия под крепление.
  3. В стене перфоратором проделываются два или три отверстия в зависимости от габаритов фильтра.
  4. В отверстия вставляются пластиковые дюбели.
  5. Выполняется обрез трубы. Под место среза лучше сразу подставить какую-нибудь посудину, так как в системе могла остаться вода.
  6. К фильтру крепятся соединительные муфты. Все соединение герметизируется либо герметиком, либо ФУМ лентой.
  7. Фильтр крепится саморезами к стене. Это необходимо для того, чтобы не было вибрации, которая может повредить элементы водопровода.
  8. На трубу устанавливается запорная арматура.
  9. Устанавливается грязевик.
  10. На грязевик или трубу надеваются соединительные муфты типа «американка». Тут все зависит от материала, из которого изготовлена труба. Либо муфта просто надевается, либо припаивается, либо приваривается.
  11. Резьба на муфте обматывается ФУМ лентой или смазывается герметиком.
  12. Труба соединяется с фильтром. Все соединения необходимо туго затянуть ключом. Фильтр должен быть установлен правильно! У него есть вход – «IN» и выход  «OUT». Главное, не перепутать.
  13. Возобновляется подача воды.
  14. Открыть любой кран, чтобы колба фильтра наполнилась водой, а картридж полностью пропитался. Лучше подложить на время под установленный фильтр сухую тряпку, на случай появления течи.

Все, на этом установка одноступенчатого фильтра окончена. Прочие фильтры устанавливаются по этой же системе, за исключением фильтра обратного осмоса. А грязевики, картриджные многоступенчатые фильтры устанавливаются точно так же.

Для горячей воды

Также подготавливаем инструмент:

  • ФУМ лента;
  • перфоратор;
  • пластиковые дюбеля;
  • шуруповерт;
  • паяльник для труб;
  • секатор для труб;
  • соединительные муфты.

Далее нужно ознакомиться со схемой подключения:

Как видим, схема мало чем отличается от оборудования системы фильтрации для холодной воды. Для горячей воды рекомендовано использовать грязевик в обязательном порядке.

Процедура

Приступаем к процессу монтажа:

  1. Перекрыть воду в квартире. Открыть любой горячий кран для того, чтобы выпустить из системы оставшуюся воду.
  2. Наметить карандашом место установки фильтра, а также отверстия под крепление.
  3. В стене перфоратором проделывается два или три отверстия в зависимости от габаритов фильтра.
  4. В отверстия вставляются пластиковые дюбели.
  5. Выполняется обрез трубы. Под место среза лучше сразу подставить какую-нибудь посудину, так как в системе могла остаться вода. Осторожно! Вода горячая — можно получить ожог!
  6. К фильтру крепятся соединительные муфты. Все соединение герметизируется либо герметиком, либо ФУМ лентой.
  7. Фильтр крепится саморезами к стене. Важно! Убедиться, что фильтр предназначен для горячей воды!
  8. На трубу устанавливается запорная арматура.
  9. Устанавливается грязевик.
  10. На грязевик или трубу надеваются соединительные муфты типа «американка».
  11. Резьба на муфте обматывается ФУМ лентой или смазывается герметиком. Герметик должен быть термостойким.
  12. Труба соединяется с фильтром. Все соединения необходимо туго затянуть ключом.
  13. Если устанавливается многоступенчатый фильтр, то каждый стакан крепится поочередно друг к другу таким же методом. Фильтр должен быть установлен правильно! У него есть вход – «IN» и выход  «OUT». Главное, не перепутать.
  14. Возобновляется подача воды.
  15. Открыть любой кран, чтобы колба фильтра наполнилась водой, а картридж полностью пропитался.

Рекомендации

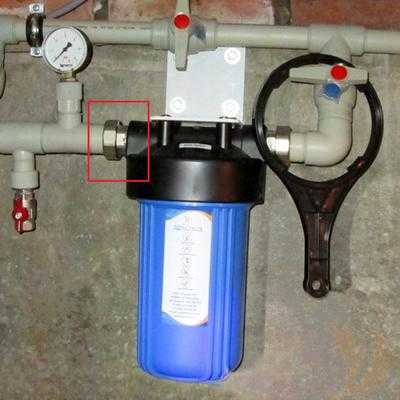

Как для холодной, так и для горячей магистрали, лучше всего сделать «путь в обход». Это нужно для того, что если фильтр слишком загрязнился, появилась течь, можно было пустить воду напрямую, минуя фильтр. Выглядит это следующим образом:

На практике, это выглядит так:

Необходимо устанавливать такой обход перед всеми фильтрующими элементами, перед грязевиком, но после счетчика.

Обслуживание

Обслуживание магистрального фильтра заключается в промывке грязевика и регулярной замене картриджа. Чтобы заменить фильтрующий элемент (картридж) в стакане фильтра, необходимо:

  1. Перекрыть воду.
  2. Спустить воду в системе, открыв любой кран.
  3. Подставить под стакан какую-нибудь емкость, например, кастрюлю.
  4. С помощью специального ключа, который идет в комплекте с фильтром, открутить стакан.
  5. Вместо старого картриджа установить новый.
  6. Обратно соединить стакан с фильтром.
  7. Туго затянуть ключом.
  8. Подключить воду, и дать системе поработать около 5 минут.

Обслуживание фильтров одинаковое как для горячей, так и для холодной воды. Единственный нюанс: при отключении горячего водоснабжения, необходимо дать картриджу остыть.

Все, что вы хотели бы знать о магистральных фильтрах для воды, найдете в этом разделе сайта.

Видео по теме статьи

Как установить магистральный фильтр, подскажет видео:

Заключение

В установке магистрального фильтра нет ничего сложного для человека, который разбирается в сантехнике, и любит мастерить руками. Если же навыков работы с инструментов нет, то лучше воспользоваться услугами специалистов. Только правильно установленный магистральный фильтр гарантирует чистую воду и отсутствие проблем с водопроводной системой.

А какова Ваша оценка данной статье?

Загрузка…

Установка фильтров для всего дома. Простое руководство.

Если фильтры во всем доме установлены правильно, свежая, чистая, не содержащая хлора питьевая вода с прекрасным вкусом подается в каждый кран в доме. При рассмотрении установки фильтра для всего дома первый вопрос, который приходит на ум: насколько сложно установить систему фильтрации воды для всего дома?

Установка фильтров для воды во всем доме довольно проста. По шкале от одного до десяти сложность установки фильтра для всего дома оценивается примерно в пять баллов, если у вас есть под рукой нужные инструменты, время, терпение и организация. У вас будет система фильтрации воды для всего дома. и работает в кратчайшие сроки.

Где установить фильтр для воды?

При подготовке к установке вам необходимо решить, где будет установлена ​​ваша новая система фильтрации воды. Как следует из названия, система фильтрации воды для всего дома означает, что весь дом будет получать отфильтрованную воду, кроме наружных кранов. Вы должны выбрать место рядом с водопроводной магистралью (откуда в дом поступает основная вода). Другие факторы местоположения включают место, которое обеспечивает легкий доступ для обслуживания и выше по течению от вашего водонагревателя.

В жилых домах, подключенных к муниципальному водоснабжению, перед умягчителем следует найти место, которое защитит ионообменную среду от хлора и позволит избежать проблем с давлением. Дома, которые находятся на частных колодцах, вероятно, должны быть установлены после умягчителя, чтобы разблокировать поток при обратной промывке системы. Колодезные системы также должны быть уверены, что место установки находится после гидробака.

Место установки снаружи или внутри. Вообще говоря, внутренняя установка поможет защитить вашу систему водоснабжения от элементов и окружающей среды. Внутреннее место установки сделает обслуживание системы более простым и практичным. Однако выбор остается за хозяином дома.

Необходимы правильные инструменты

Старая поговорка «Человек хорош ровно настолько, насколько хороши его инструменты» применима к любому проекту. Для правильной установки системы фильтрации воды вам понадобится несколько основных инструментов для успешного выполнения задачи. Вот список необходимых инструментов:

Необходимые инструменты

  • Разводной ключ
  • Отвертка
  • Дрель
  • Сверла
  • Труборез или ножовка
  • Ведро или сковорода
  • Тефлоновая лента
  • Принадлежности для пайки

Большинство домохозяйств имеют под рукой все вышеперечисленные инструменты. Если нет, то необходимые инструменты не так уж и дороги и их можно купить в любом хозяйственном магазине.

Сантехнические материалы, которые потребуются

Без надлежащих запасных частей и расходных материалов правильная установка системы фильтрации воды невозможна. Системы фильтрации воды для всего дома требуют нескольких основных деталей и сантехнических материалов, чтобы обеспечить правильную установку и получить желаемые результаты от фильтра для воды. Ниже приведен список основных расходных материалов, необходимых для завершения установки.

Необходимые материалы

  • Система фильтрации воды для всего дома
  • Монтажные кронштейны
  • Фитинги
  • Трубка
  • Запорные клапаны
  • Байпасные клапаны
  • Манометры

Установка

Система фильтрации воды для всего дома работает одинаково, и процесс установки будет таким же. С уровнем сложности пять по шкале от одного до 10. Большинство людей, обладающих базовыми знаниями в области строительства или ремонта, смогут завершить установку системы фильтрации воды для всего дома в течение нескольких часов.

В приведенном ниже видео показан процесс установки базовой системы фильтрации воды для всего дома. Как и в большинстве вещей, что-то можно улучшить или упростить. Пожалуйста, проверьте другие онлайн-ресурсы, чтобы соответствовать вашим точным потребностям и спецификациям. Удачи вам в установке!

Мы здесь, чтобы помочь

Компания Water Equipment Technologies (WET) уже более 40 лет является мировым лидером в области проектирования, разработки и производства систем фильтрации воды для жилых, коммерческих, промышленных, муниципальных и сельскохозяйственных нужд. WET производит большую стандартную линейку систем фильтрации, которые можно модифицировать в соответствии с вашими требованиями. Если вам нужна помощь в выборе системы фильтрации воды или разработке индивидуальной системы, свяжитесь с одним из наших экспертов по водным технологиям и узнайте, почему WET является мировым лидером в разработке систем водоснабжения для удовлетворения мировых потребностей в воде и обслуживания клиентов мирового класса от начала до конца. закончить

Другие статьи

*Наши специалисты по очистке воды готовы рассмотреть и разработать системы по индивидуальному заказу в соответствии с вашими конкретными потребностями. Если вы не видите систему, соответствующую вашим требованиям, СВЯЖИТЕСЬ С НАМИ, чтобы заказать систему, спроектированную по индивидуальному заказу.

Как установить фильтр для воды

Что мы можем вам помочь найти?

Поиск

Поиск

Фильтрация воды в вашем доме делает ее более мягкой и вкусной, не говоря уже о том, что она полезнее для вас и вашей семьи. Это также сэкономит вам небольшое состояние на бутилированной воде.

Установка фильтра для воды для всего дома

Фильтры для воды для всего дома задерживают большую часть отложений и загрязняющих веществ в источнике, прежде чем они попадут в ваши трубы. Поскольку такой фильтр подключается к водопроводу, он улучшает качество воды во всем доме и продлевает срок службы многих бытовых приборов (например, посудомоечных и стиральных машин). Кроме того, обслуживать его так же просто, как обслуживать кувшинный фильтр, просто меняя картридж каждые несколько месяцев.

Примечание : Поскольку домашняя сантехника сильно различается, это не универсальные инструкции по установке фильтра для всего дома. Это общие рекомендации для всех установок. Ваш местный сотрудник True Value может дать вам совет и рекомендации по установке фильтра для всего дома для вашей конкретной бытовой сантехники.

  • Шаг 1: Отключите водопровод

    Отключите воду на главном клапане и слейте воду из системы. Сделать это можно, открыв самые высокие и самые низкие светильники в доме. Фильтр следует размещать на магистральном водопроводе рядом с его входом в дом (в любой точке после главного запорного клапана, но до разветвления труб).

  • Шаг 2: Врезка в основной водопровод

    Отрежьте часть трубы, достаточно большую для размещения выбранного вами фильтра. Используйте ручную пилу или сабельную пилу с режущим диском по металлу, чтобы удалить примерно 6-дюймовый участок от основной линии подачи воды. Затем сгладьте только что отрезанные концы стальным напильником, чтобы избежать зубчатых точек или краев. Держите под рукой ведро для сбора воды, которая

    Соблюдайте необходимые меры предосторожности при резке металла Носите защитные очки и маску для лица, чтобы защитить себя от любой металлической стружки

  • Шаг 3. Установите фильтр

    Установите фильтр в соответствии с инструкциями производителя. Рекомендуется установить запорный клапан сразу с каждой стороны фильтра. Это предотвращает мини-флуд каждый раз, когда вы меняете фильтр.

    Для этого вам необходимо ознакомиться с основными методами пайки труб. Во-первых, убедитесь, что концы труб и поверхности запорного клапана чистые. Вы можете очистить их, протирая стальной ватой. Затем используйте флюс (вещество, используемое при пайке для соединения двух металлов), чтобы удалить оксиды с внутренних поверхностей трубы и клапана. Это также облегчает пайку. Флюс необходимо нанести на трубу и клапан, где он будет соединяться с трубой. Затем, используя паяльную проволоку и паяльную лампу, расплавьте проволоку, приложив ее к поверхности трубы, где соединяются две части. Паяльную лампу прикладывают непосредственно к трубе, чтобы нагреть ее и расплавить припой.

  • Шаг 4: Включите воду

    После подключения снова откройте клапан на входной стороне фильтра. Внимательно следите за новыми соединениями, убедитесь, что они не протекают, прежде чем открыть другой клапан и позволить воде течь к остальной части дома. Как только вы откроете этот клапан, снова внимательно следите за новыми соединениями на наличие утечек. Если вытекает много воды, перепаяйте соединение. Небольшие утечки можно устранить с помощью сантехнической ленты Teflon®. Как только все заработает, затяните фильтр с помощью гаечного ключа. Теперь вы будете месяцами получать чистую фильтрованную воду по всему дому.

Установка фильтра для воды под раковину

Фильтры под раковину обеспечивают чистую воду с прекрасным вкусом для приготовления пищи и питья. После установки они более удобны в использовании, чем обычные фильтры для столешниц и кранов. Поскольку фильтры под раковиной подключаются непосредственно к водопроводу, отфильтрованная вода доступна через отдельный кран, установленный над раковиной.

  • Шаг 1. Очистите тумбу

    Вам понадобится место для работы под раковиной, а также доступ к фильтру после его установки, поэтому очистите тумбу. Позже вам могут понадобиться органайзеры под раковиной, такие как выдвижные стеллажи, чтобы максимально увеличить пространство, не мешая системе фильтрации.

  • Шаг 2: Найдите линию холодной воды

    Определите, какая труба является линией холодной воды. Если вы не уверены, включите горячую воду и дайте ей нагреться. Потрогайте трубы рукой. Труба, которая не горячая, — это линия холодной воды. Выключите воду.

  • Шаг 3: Установка фильтра

    Расположите монтажную базу фильтра на боковой стенке шкафа и отметьте отверстия для крепежных винтов. Затем прикрепите основание, оставив необходимое пространство под устройством для замены фильтра. Нижняя часть фильтра должна быть как минимум на 3 дюйма выше нижней части тумбы под раковину.

    Просверлите отверстия для крепежных винтов. Кронштейн должен быть привинчен к стенной стойке, если это возможно. Используйте искатель шпилек, чтобы найти шпильки в стене. Если нет настенной стойки, используйте анкерные болты для полых стен или рычажные болты, чтобы прикрепить кронштейн к стене. Установите фильтр на кронштейн.

    Проще всего установить смеситель с фильтром (и единственное место, если у вас есть чугунная раковина) в существующем отверстии, например, в том, которое используется для распылителя или дозатора средства для мытья посуды. Для сверления раковины из нержавеющей стали требуется дорогостоящий сверлильный станок или ступенчатое сверло. Вы также можете просверлить однодюймовое отверстие в столешнице с помощью кольцевой пилы. Установите кран в отверстие с помощью ключа для раковины, как указано.

    Если вы не хотите жертвовать распылителем, подумайте о замене смесителя для раковины на смеситель со встроенным распылителем. Таким образом, у вас все еще может быть распылитель и кран для фильтра для воды.

  • Шаг 4. Вставьте в водопроводную линию

    Если ваш фильтр оснащен самопроникающим седельным клапаном, просто привинтите его к линии холодной воды и поверните ручку по часовой стрелке, чтобы проткнуть трубу. Если фильтр поставляется с Т-образным переходником, закройте запорный клапан холодной воды под раковиной и снимите стояк (трубку, которая соединяется с краном раковины). Используйте разводной ключ для компрессионного фитинга над клапаном и ключ для раковины для фитинга на кране. Отрежьте с помощью трубореза участок трубы и установите на его место компрессионный Т-образный переходник.

  • Шаг 5: Завершите соединения трубок

    Подсоедините пластиковую трубку к фильтру, водопроводу и новому крану. Оберните тефлоновую сантехнику по часовой стрелке вокруг охватываемого конца любых резьбовых фитингов, чтобы обеспечить герметичность соединения. Откройте седельные клапаны или включите воду, чтобы убедиться в отсутствии утечек. Затем перезагрузите шкаф, и все готово.

    Если у вас есть льдогенератор и он подключается к водопроводу под раковиной или в доступном месте из-под раковины, установите второй тройник на линии после фильтра, чтобы он мог получать отфильтрованную воду.

Установка фильтра для крана

Фильтры для крана, вероятно, являются наиболее часто используемыми фильтрами для воды. Они подходят для приготовления пищи и питьевой воды и просты в установке. Ниже приведены некоторые основные рекомендации по установке. Перед началом обязательно прочтите инструкции производителя.

  • Шаг 1: Снимите выпускной патрубок

    Отвинтите выпускной патрубок с помощью замков или плоскогубцев. Если выход был прикреплен к внешней резьбе, вы, вероятно, можете прикрепить основание фильтра непосредственно к этой резьбе. Если выпускное отверстие имеет внутреннюю резьбу или регулятор, вам понадобится переходник, чтобы привинтить основание фильтра.

  • Шаг 2: Прикрепите фильтр

    Оберните тефлоновой лентой трубку вокруг резьбы крана или резьбы любого адаптера, который вам может понадобиться, и закрепите адаптер на головке крана. Прикрутите основание фильтра к головке смесителя или адаптеру. Вставьте фильтр в основание.

  • Этап 3. Прогон воды

    Большинству фильтров требуется короткий тестовый период, чтобы они работали должным образом. Пропустите воду через фильтр в течение нескольких минут, чтобы удалить любой осадок и другой материал. Не используйте воду из этого теста! После этого фильтр должен работать исправно, и вы будете получать чистую и полезную воду прямо из-под крана.

    Отличная работа! Вы предприняли шаги по улучшению качества воды в вашем доме.

Фильтр крана

Список покупок проекта

Вот что вам нужно для успешного завершения этого проекта.

Фильтр для воды под раковиной

Список покупок для проекта

Вот что вам нужно для успешного завершения этого проекта.
