Фаза обозначение буквой: Обозначение L и N в электрике

Содержание

Какой буквой и цветом обозначается нуль и фаза в электрике

При подключении самих электроприборов — освещения, вентиляции, автоматического выключателя — пользователи могут обнаружить буквенные обозначения клемм. L, N в электротехнике — это фаза и земля, к которым подключены соответствующие провода.

  1. Алфавитное обозначение кабелей
  2. L — символ фазы
  3. N — буквенное обозначение нейтрального
  4. PE — индикатор заземления
  5. Цвета изоляционных оболочек проводников
  6. Цвет проводника заземления
  7. Цветовое обозначение нейтральных рабочих контактов
  8. Цвета фазных проводников
  9. Зачем использовать цветовое кодирование
  10. Тонкости ручного цветового кодирования
  11. Специфика двухпроводной маркировки
  12. Разделение трехжильных кабелей
  13. Процедуры разделения для пятипроводной системы
  14. Как цветовое кодирование многопроводных систем
  15. Цветовое кодирование системы как способ ускорения установки
  16. Требования к окраске кабеля при монтаже

Буквенная маркировка проводов

Изолированные кабели с внутренними токопроводящими жилами используются в бытовых и промышленных линиях электропередачи. Изделия отличаются цветом изоляционной оболочки и маркировкой. Маркировка фаз и нейтралей в электроустановках ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электроустановках до 1000 В регламентируется ГОСТ Р 50462-2009:



  • В разделе 6. 2.1 говорится, что нулевой проводник маркируется как N;
  • В разделе 6.2.2 говорится, что заземленный защитный проводник обозначается как PE;
  • В разделе 6.2.12 говорится, что в электротехнике L — это фаза.



Понимание обозначения упрощает монтажные работы в коммерческих, жилых и офисных зданиях.

L – обозначение фазы

В сети переменного тока провод, находящийся под напряжением, является фазным проводом. Слово Line означает активный проводник, линию и поэтому обозначается буквой L. Фазные провода должны быть покрыты цветной изоляцией, так как если их оставить неподключенными, они могут стать причиной ожогов, травмирования людей, пожара или выхода из строя различного оборудования.

N – буквенный символ нуля

Символ рабочей нейтрали или нейтрального провода — N, от аббревиатуры neutral или Null. Так обозначаются клеммы подключения нейтрали в однофазной или трехфазной сети при создании цепи.

Слово ноль используется только в странах СНГ, во всем мире проводник называют нейтральным.

PE – индекс заземления

Если проводка заземлена, применяется буква PE. Защитное заземление с английского переводится как заземляющий проводник. Клеммы и клеммы выключателей с нейтральным заземлением маркируются таким же образом.

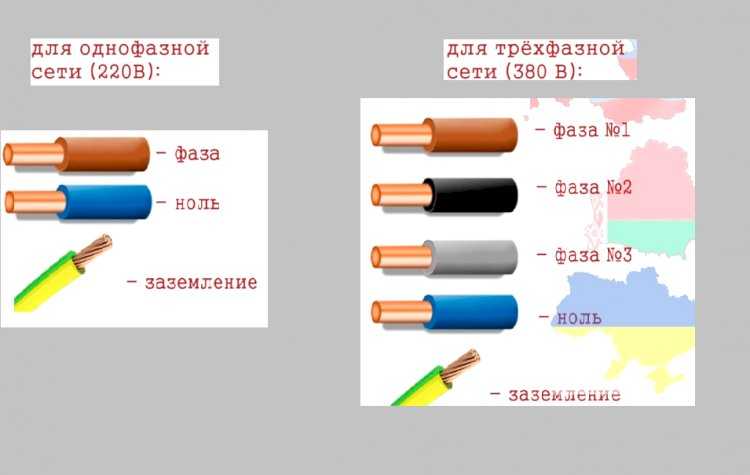

Расцветка изоляционного покрытия проводников

Цвета заземляющих, фазных и нулевых проводников должны быть выбраны в соответствии с действующими стандартами. В документе указаны цветовые различия для заземления в пусковой панели, а также для нейтрали и фазы. Понимание цветового обозначения изоляции избавляет от необходимости расшифровывать буквенные обозначения.

Какой цвет проводов фаза ноль земля, какая маркировка существует? Маркировка для сети 220В

Цвет жилы заземления

Европейский стандарт IEC 60446:2007 введен в действие в Российской Федерации с 1 января 2011 года. В нем указано, что заземлению подлежит только желто-зеленая изоляция. Если составлена электрическая схема, то заземляющий проводник должен быть обозначен PE.

Заземляющий проводник присутствует только в кабелях с 3 и более жилами.

В кабелях PEN, используемых в старых зданиях, заземляющий и нулевой проводники объединены. Изоляция в этом случае имеет синий цвет земли и желто-зеленые гильзы в местах соединения и на концах проводников. В некоторых случаях используется обратное обозначение — желто-зеленое заземление с синими клеммами.

Заземляющие и нейтральные проводники кабелей PEN тоньше, чем фазные проводники.

Обеспечение защитного заземления является обязательным условием для электромонтажа в жилом или коммерческом здании. Его необходимость указана в правилах устройства электроустановок и ГОСТ 18714-81. Согласно стандартам, заземление нейтрали должно иметь наименьшее значение сопротивления. Чтобы избежать путаницы, используется цветовая маркировка кабелей.

Цветовое обозначение нулевых рабочих контактов

Чтобы избежать путаницы между фазой и нейтралью, вместо букв L и N используются цвета проводов. Электрические стандарты определяют, что нейтраль — синяя, сине-белая, независимо от количества проводников.

Ноль может быть обозначен латинской буквой N, которая на диаграмме читается как минус. Причина показаний — вклад нуля в короткое замыкание.

Расцветка фазного провода

Фаза — это проводник под напряжением, неосторожное прикосновение к которому может привести к поражению электрическим током. Начинающему электрику часто трудно определить местонахождение кабеля. Фаза идентифицируется по оттенкам: черный, коричневый, кремовый, красный, оранжевый, розовый, фиолетовый, серый и белый.

Буквенный индекс фазы — L. Используется в тех случаях, когда проводники не имеют цветовой маркировки. Если проводник подключен к нескольким фазам, рядом с буквой L ставится порядковый номер или латинские буквы A, B, C. Фаза также часто обозначается как плюс.

Фазный провод не должен быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно с помощью индикаторной отвертки. Необходимо коснуться наконечником неизолированной части изделия. Загорание индикаторной лампы указывает на наличие фазы. Если лампа не горит, сердечник нейтрален.

Цветовая маркировка сокращает время, необходимое для поиска нужного проводника, устранения неполадок. Знание цветов проводников также исключает риск поражения электрическим током.

Нюансы ручной цветовой разметки

Ручная цветовая маркировка используется, когда в старых домах используются провода одного цвета. Перед началом работы составляется схема, на которой отмечаются цвета проводов. Провода можно пометить во время установки:



  • со стандартными кабельными лентами;
  • термоусаживаемые трубки короткого замыкания;
  • Изоляционная лента.



Правила разрешают использовать специальные комплекты для маркировки. Точки маркировки нейтрали и фазы указаны в правилах монтажа и ГОСТе. Это концы проводника и места его соединения с шиной.

Специфика разметки двухжильного провода

Если вы уже подключили кабель к сети, можно воспользоваться индикаторной отверткой. Сложность этого инструмента заключается в том, что вы не можете определить более одной фазы. Вы должны будете подключить их с помощью мультиметра. Во избежание путаницы можно нанести цветовую маркировку на электрический проводник:



  • Выберите термоусадочную трубку или клейкую ленту для обозначения нуля и фазы;
  • работают не по всей длине кабеля, а только в соединениях и узлах.



Разметка трехжильного провода

Полезно использовать мультиметр для определения фазы, земли и нейтрали в трехжильном кабеле. Установите его в режим переменного напряжения и осторожно коснитесь фазы, а затем коснитесь щупом других прядей. Запишите показания тестера и сравните. Подключение фаза-земля будет иметь более низкое напряжение, чем подключение фаза-земля.

Расцветка проводов и маркировка, фаза, нуль, земля, ПУЭ и стандарт,советы электрика

После уточнения линий можно сделать разметку. По цвету можно легко определить, какая это фаза — L или N. Ноль будет синим или темно-синим, плюс — любого другого цвета.

Порядок разметки пятипроводной системы

Для подключения трехфазной установки используется только пятижильный провод. Три проводника — это фазный проводник, один нейтральный проводник и один защитный проводник. Цветовая маркировка используется в соответствии с нормативными документами. Для защиты используется желто-зеленая оплетка, для нейтрали — синяя или голубая, а для фазы — оплетка из списка утвержденных цветов.

Как маркировать совмещенные провода

Для упрощения процесса подключения используются кабели с двумя или четырьмя жилами. Здесь защитная линия подключается к нейтральному проводнику. Буквенный код кабеля — PEN, где PE обозначает заземляющий проводник, а N — нейтральный.

В соответствии с ГОСТом используется специальный цветовой код. Длина подключенного кабеля будет иметь желто-зеленый цвет, а концы и точки подключения — синий.

Выделите основные проблемные места с помощью кабельных стяжек или клейкой ленты.

Расцветка проводки как способ ускорения монтажа

До вступления в силу ГОСТ Р 50462-2009 кабели имели белую или черную цветовую маркировку. Обнаружение фаз и нейтралей происходило при отключении тестера при подаче тока.

Использование цветных маркеров упрощает ремонтные работы, делает их безопасными и удобными. Зная цвета проводов, специалисту не придется тратить много времени на подведение электричества к дому или квартире.

Рассмотрите важность цветовой маркировки на примере лампочки. При замене лампы и перепутывании фазы и нейтрали существует опасность травмы или смерти от удара током. Когда L и N имеют цветовую маркировку в электропроводке, фаза идет к выключателю, а нейтраль — к источнику света. Напряжение нейтрализуется, и можно прикасаться даже к включенной лампочке.

Требования к расцветке проводки при монтаже

От распределительного щита к выключателю света прокладывается одножильный или двухжильный медный кабель. Количество проводов зависит от количества клавиш устройства. Это фаза, а не нейтраль. Допустимо использовать белый провод для питания, сделав пометку на схеме подключения.

Розетку следует подключать с учетом полярности. Рабочая нейтраль будет находиться слева, а фаза — справа. Заземление расположено в центре устройства и зажимается клеммой.

Если имеются два провода одного цвета, фазу и нейтраль можно найти с помощью тестера, индикаторной отвертки, мультиметра.

На электрической схеме должно быть указано, что обозначают L и N, но в электротехнике их несколько. На однолинейной схеме показана секция электроснабжения — тип питания, количество фаз на потребителя. Здесь рекомендуется сделать одну выемку на однофазной сети, три — на трехфазной и обозначить проводники цветом. Распределительные и защитные устройства маркируются специальными символами.

Правильная маркировка и цветовое кодирование проводников обеспечивает качество монтажа и обслуживания линии. Маркировка в соответствии с международными требованиями позволяет электрикам и мастерам «сделай сам» ориентироваться в электрической схеме.

Какими буквами обозначается фаза и ноль

Особенности обозначение фазы и нуля

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

  • Красный — «+» плюс провод;
  • Черный — «-» минус провод;
  • Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

  1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
  2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
  3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

  1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
  2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
  3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
  4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
  5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Обозначение фазы и нуля в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Обозначения фазы и нуля в электрике

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

{SOURCE}

Оценка статьи:

Загрузка…

Adblock
detector

ПРИЛОЖЕНИЕ B.

Буквенное обозначение класса — Tech Explorations

   Обозначения для электрических и электронных частей и оборудования

Пункт 0, для использования при присвоении условных обозначений для электрических и электронных частей и оборудования.

Пункт 0.    Буквы обозначения класса

Для использования при присвоении ссылочных обозначений электрическим и электронным частям и оборудованию, как описано в ANSI/ASME Y14.44, Справочные обозначения для электрических и электронных частей и оборудования.

Пункт 0.1      Буква обозначения класса

Буквы, обозначающие класс изделия, выбираются в соответствии со списком, приведенным в пункте 0.4.

Определенные названия элементов и обозначающие буквы могут относиться как к детали, так и к сборке.

Пункт 0.2    Особые соображения по присвоению буквенного обозначения класса

Пункт 0. 2.1   Фактическая функция по сравнению с предполагаемой

Если часть служит цели, отличной от ее общего предназначения, фактически выполняемая функция должна быть представлена ​​графическим символом, используемым на принципиальной схеме; буква класса должна быть выбрана из списка в пункте 0.4 и должна указывать на его физические характеристики. Например, полупроводниковый диод, используемый в качестве предохранителя, будет представлен графическим символом предохранителя (фактическая функция), но буква класса будет D (класс детали). Если деталь выполняет двойную функцию, должна применяться буква класса для основной физической характеристики детали.

Пункт 0.2.2    Сборка по сравнению с подсборкой

Используемый здесь термин подсборка в равной степени относится к сборке.

Пункт 0.2.3    Подсборка по сравнению с отдельной деталью

Группа деталей не должна рассматриваться как подсборка, если она не является одним или несколькими из следующих элементов:

a) Вставной элемент.

b) Важный элемент, охватываемый отдельной схемой.

c) Многоцелевое изделие.

d) Может использоваться как сменный элемент в целях технического обслуживания.

Пункт 0.2.4   Особые и общие

Буквы A и U (для сборки) не должны использоваться, если в пункте 0.4 для конкретного изделия указаны более конкретные буквы классов.

Пункт 0.2.5    Неразборные подузлы

Герметичные, встроенные, клепаные или герметически закрытые подузлы, модульные узлы, печатные платы, корпуса интегральных схем и аналогичные элементы, которые обычно заменяются как единый предмет поставки, должны рассматриваться как части. Им присваивается буква класса U, если не применяется более конкретная буква класса.

Пункт 0.4 Буквы обозначения класса: Алфавитный список

Частям, не включенным специально в этот список, должна быть присвоена буква или буквы из приведенного ниже списка для части или класса, наиболее схожих по функциям.

Примечания

[1] Литера класса А присваивается на основании того, что изделие является отделимым. Букву класса U следует использовать, если отправление является неотделимым.

[2] Из экономических соображений узлы, которые принципиально отделимы, могут не предусматриваться таким образом, но могут поставляться как полные узлы. Однако буква класса А должна быть сохранена.

[3] Не буква класса, но используется для обозначения подразделения оборудования в методе нумерации местоположения.

[4] Не буква класса, но обычно используется для обозначения контрольных точек в целях технического обслуживания.

[5] Не буква класса, но обычно используется для обозначения точки привязки на схемах соединений.

[6] Добавлена ​​эта буква класса.

Просмотрите эту статью

Пункт 0.    Буквы обозначения класса

Примечания

Перейти к другой статье

Об авторе

Статьи этой серии написаны Лоуренсом В. Джоем (Ларри)
[email protected]
Мичиган, США.

Baby-Friendly USA — D4: Обозначение

Перейти к содержимому

D4: обозначение RAINNE WRIGHT2022-01-17T15: 46: 32+00: 00

D1

D2

D3

D4

Устойчивость

Путь Д.

Ваше учреждение перейдет к этапу назначения после подачи «Письма с запросом на перемещение» и оплаты этапа назначения в организацию Baby-Friendly USA (BFUSA). В это время BFUSA предоставит вашему учреждению сертификат об окончании этапа распространения и предоставит доступ к онлайн-инструментарию для этапа назначения.
