Буквенно-цифровые обозначения зажимов и проводов

18.04.2014

Буквенно-цифровые обозначения зажимов и проводов

Согласно ГОСТ 2.709-89.

Обозначение зажимов

Для обозначения зажимов электрических элементов используют условный цвет, соответствующее графическое или буквенно-цифровое обозначение.

Обозначения зажимов электрических устройств приведены в табл. 1.

Таблица 1

Зажимы электрических устройств, предназначенные для прямого или непрямого соединения с питающими проводами трехфазной системы, предпочтительно обозначать буквами U, V, W, если необходимо соблюдение последовательности фаз.

Зажим, соединенный с корпусом, обозначают буквами ММ, зажим эквипотенциальный — СС. Этим обозначением пользуются только в том случае, когда соединение этого зажима с защитным проводом или землей не видно.

Обозначения проводов специального вида приведены в табл. 2.

Таблица 2

Обозначение участков цепей

Обозначение участков цепей служит для их опознавания, может отражать их функциональное назначение и создает связь между схемой и устройством.

При обозначении используют прописные буквы латинского алфавита и арабские цифры, выполненные одним размером шрифта.

Участки цепи, разделенные контактами аппаратов, обмотками машин, резисторами и другими элементами, должны иметь разное обозначение.

Соединения, проходящие через неразборные, разборные и разъемные контактные соединения, обозначают одинаково. Допускаются в обоснованных случаях разные обозначения.

Обозначение цепи переменного тока состоит из обозначения участков цепей фазы и последовательного номера.

1-й фазы — L1, L11, L12, L13 и т.д.

2-й фазы — L2, L21, L22, L23 и т.д.

3-й фазы — L3, L31, L32, L33 и т.д.

Допускается, если это не вызовет ошибочного подключения, обозначать фазы соответственно буквами А, В, С.

Как обозначается фаза и ноль на английском

Главная » Блог » Как обозначается фаза и ноль на английском

Обозначение фазы и нуля на английском языке: проводы n и l на схемах электропроводки, цветовая маркировка

Для монтажа или ремонта электрической сети требуется принципиальная схема. Несведущему человеку сложно понять смысл условных обозначений, которыми насыщен план подключения оборудования. Разобраться в предназначении проводов поможет обозначение фазы и нуля на английском языке.

От источника питания к потребителю электричество передаётся по многожильным проводам. Приборы и механизмы обеспечиваются энергией посредством не менее трёх линий. По кабелям фазы и нуля подаётся напряжение. Заземляющая жила защищает человека от поражения электрическим током.

Каждая линия на монтажных схемах обозначается определённым образом. Кабели, отмеченные буквами n и l, в электрике предназначены для передачи тока. «Земля» отмечается аббревиатурой PE, которая расшифровывается как Protective Earth и переводится как «защитное заземление».

Провода, предназначенные для фазы, нуля и заземления, обладают специфической окраской и маркировкой.

Различие во внешнем виде облегчает сборку сети и предотвращает ошибки электрика, приводящие к несчастному случаю или поломке прибора.

Фазовая линия

Работу сети переменного тока формируют два компонента — рабочая фаза и нулевая составляющая. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии на прибор поступает электрическая энергия.

В электротехнической документации фазовый канал обозначается латинской буквой L. Допускается употребление строчной литеры l. Условному сокращению профессионалы придают разные значения. Предпочтительными вариантами считаются Lead, Live или Line. С английского языка слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».

Если в цепи предусмотрено использование нескольких фазовых кабелей, то к букве добавляется номер фазы. По европейским стандартам, не допускающим изменения колеровки, фазовые провода окрашены в конкретные цвета:

• L 1 — коричневый.
• L 2 — чёрный.
• L 3 — серый.

В бытовой проводке на 220 вольт используются 3 линии, предназначенные для присоединения нуля, заземления и напряжения. Поэтому единственная фазовая шина покрыта изоляцией коричневого цвета. Использование кабелей другого колера считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутого контура падения напряжения на контактах электрического прибора. Вместе с рабочей фазой «нуль» является основным компонентом сети.

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращённое обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Нуль» и «Нейтраль».

В зависимости от гибкости кабеля, окраска нейтрального проводника представлена вариантами синего цвета. Жёсткая одножильная шина имеет насыщенный оттенок ультрамарина. Изолирующий слой многожильного провода окрашен в светло-голубой колер.

Самодеятельные мастера иногда соединяют нейтраль и заземление, ошибочно считая, что это одно и то же. Опасное заблуждение приводит к печальным последствиям. Нулевая фаза и земельная шина выполняют отличные друг от друга функции.

Различается и окраска. Защитный провод имеет жёлто-зелёный цвет. Подключение шин различного назначения в одну линию категорически запрещено техникой безопасности.

Меры предосторожности

Правильная электропроводка выполняется по регламенту IEC 60445, принятому законодательством Европы в 2010 году. Нормы российского ГОСТа 50462−2009, которые соответствуют международным правилам, указывают цвет проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые смонтированы много лет назад, а план разводки утерян. Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза. Задача электрика усложнится, если в цепи использованы провода с цветом изоляции, которая не соответствует ГОСТу.

До начала работ монтажник обязан определить назначение каждой линии с помощью контрольной лампы, индикаторной отвёртки или мультиметра. При прозванивании электрических цепей необходимо соблюдение элементарных правил техники безопасности:

• манипуляции с индикаторной отвёрткой выполняются одной рукой;
• свободной рукой нельзя прикасаться к металлическим конструкциям или стенам;
• работа проводится в присутствии квалифицированного ассистента.

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или полихлорвиниловые насадки. На поверхность маркировочного материала наносятся условные обозначения на английском языке — n, l или PE. Только после окончания определительных работ приступают к монтажу или ремонту электрического оборудования.

Понимание того, какой смысл имеют на схеме латинские буквы l и n, помогает электрику проводить монтаж и ремонт сети быстрее и качественнее. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка чётко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.

220v.guru

Обозначение фазы и нуля в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т. п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. 2. Возникновение пожаров.
3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N». Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

Понравилась статья — сохрани на стену!

electricvdome.ru

Буквенное обозначение фазы и нуля в электрике

Часто новички при взгляде на электросхемы чувствуют себя так, словно эти схемы написаны на китайском и долго не могут разобраться, что же такое $N$ и $L$ в электричестве и с какой стороны подойти к схеме.

Однако, не всё так сложно и у бывалых электриков не возникает вопросов, что же означает та или иная буква и как обозначается фаза и ноль в электрике. Давайте и мы с вами разбираться что к чему.

Как обозначается фаза в электричестве

Определение 1

Фазой в народе называют провод с электрическим током.

Если вы имеете дело с проводом, в котором только одна жила — фаза, то есть токопроводящая, то на схеме для обозначения фазы будет использоваться латинская буква $L$.

В случае же если вам приходится иметь дело со всеми тремя фазами (например, если вам по какой-то причине пришлось залезть в щиток в подъезде) — то все три фазы будут обозначаться буквами $L1$, $L2$, $L3$ соответственно.

Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв $A$, $B$, $C$, но по ГОСТ 2.709-89 для России более желательными обозначениями для фазовых проводов являются обозначения $L1$, $L2$, $L3$.

Ничего непонятно?

Попробуй обратиться за помощью к преподавателям

Трёхфазная цепь с тремя проводами называется трёхпроводной, тогда как трёхфазная цепь с четырьмя проводами, один из которых нулевой, а остальные — фазовые, называется четырёхпроводной.

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.

Определение 2

Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

На схеме ноль обозначается буквой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то такой проводник будет обозначаться буквами $PEN$.

Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.

Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

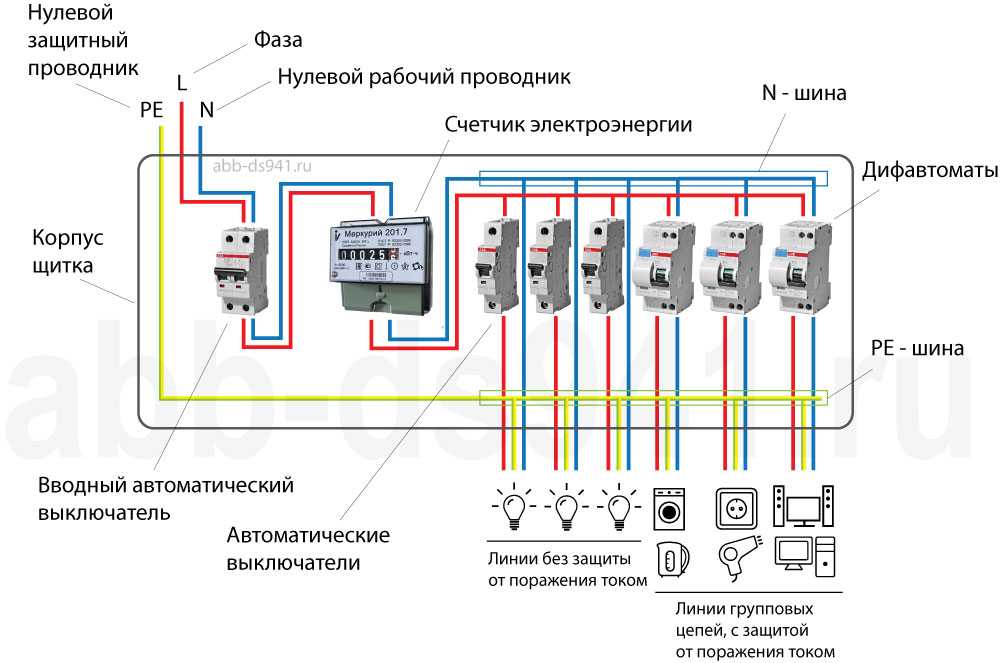

Ниже приведена упрощённая схема снабжения обычной жилой квартиры электрическим током с данными обозначениями:

Рисунок 1. Обозначение фазы и нуля на схеме

На рис. 1 представлена упрощённая схема проведения одного фазного провода в квартиру от трёхфазного источника тока вместе с нулевым проводом, для которого использовано обозначение $N$. Буква же $L$ используется для обозначения фазы как обычно принято в электрике.

На рис. 2 изображено осуществление заземления непосредственно у источника тока, а символами $R_H$ обозначено сопротивление некоторого потребителя тока.

Также на этом рисунке видно, что нулевой провод проведён в квартиру непосредственно от источника тока. При этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено буквами $ЗМЛ$.

На рисунке 3 представлен другой вариант проведения фазного провода с осуществлением заземления в квартире. Этот вариант является неправильным.

Нулевой провод необходимо проводить непосредственно от источника тока, иначе электрический контур будет незамкнутым.

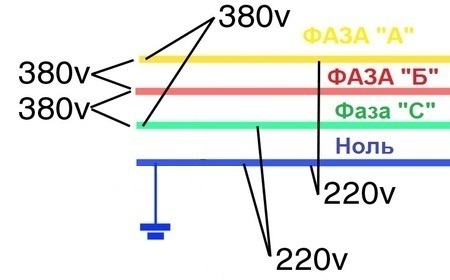

Рисунок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы

На данном рисунке представлено схематическое изображение подключения розетки.

Нулевой провод обозначен буквой $N$, фазовые напряжения — буквами $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — буквами $PEN$, а заземление на розетке, проведённое от трансформатора – буквами $PE$.

Как видно из рисунка, чтобы измерить фазное напряжение на любом участке сети, необходимо подсоединить вольтметр к нулевому и фазовому проводу.

Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.

Обозначение земли в электрике

Для проводников с напряжением до $1$ кВ заземление обычно обозначают буквами $PE$, эта аббревиатура взята из английского от слов Protective Earthing, что дословно можно перевести как “защитная земля”.

Для обозначения заземления далеко не всегда используются именно буквы, очень часто на схемах используются специальные символьные обозначения, например:

Рисунок 3. Обозначение земли на схемах

Иногда также можно встретить буквенное обозначение $GRD$, оно также произошло от английского и является сокращением слова ground (русс. “земля”), а на первом рисунке из этой статьи использовалось обозначение $ЗМЛ$.

Ну вот и всё, и мы надеемся, что наша статья помогла вам и у вас больше не возникнет вопросов, как обозначаются фаза и ноль на схеме.

Знания того, какие обозначения используются для фазы, ноля и земли на схеме помогут вам с лёгкостью починить розетку, а если вы достаточно хорошо понимаете разницу между обозначениями $N$ $L$ в электрике — то вас никогда не ударит током.

spravochnick.ru

Обозначение фазы и нуля на схемах на английском

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется. Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

Для монтажа или ремонта электрической сети требуется принципиальная схема. Несведущему человеку сложно понять смысл условных обозначений, которыми насыщен план подключения оборудования. Разобраться в предназначении проводов поможет обозначение фазы и нуля на английском языке.

Назначение проводов в разводке

От источника питания к потребителю электричество передаётся по многожильным проводам. Приборы и механизмы обеспечиваются энергией посредством не менее трёх линий. По кабелям фазы и нуля подаётся напряжение. Заземляющая жила защищает человека от поражения электрическим током.

Каждая линия на монтажных схемах обозначается определённым образом. Кабели, отмеченные буквами n и l, в электрике предназначены для передачи тока. «Земля» отмечается аббревиатурой PE, которая расшифровывается как Protective Earth и переводится как «защитное заземление».

Провода, предназначенные для фазы, нуля и заземления, обладают специфической окраской и маркировкой.

Различие во внешнем виде облегчает сборку сети и предотвращает ошибки электрика, приводящие к несчастному случаю или поломке прибора.

Фазовая линия

Работу сети переменного тока формируют два компонента — рабочая фаза и нулевая составляющая. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии на прибор поступает электрическая энергия.

В электротехнической документации фазовый канал обозначается латинской буквой L. Допускается употребление строчной литеры l. Условному сокращению профессионалы придают разные значения. Предпочтительными вариантами считаются Lead, Live или Line. С английского языка слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».

Если в цепи предусмотрено использование нескольких фазовых кабелей, то к букве добавляется номер фазы. По европейским стандартам, не допускающим изменения колеровки, фазовые провода окрашены в конкретные цвета:

• L 1 — коричневый.
• L 2 — чёрный.
• L 3 — серый.

В бытовой проводке на 220 вольт используются 3 линии, предназначенные для присоединения нуля, заземления и напряжения. Поэтому единственная фазовая шина покрыта изоляцией коричневого цвета. Использование кабелей другого колера считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутого контура падения напряжения на контактах электрического прибора. Вместе с рабочей фазой «нуль» является основным компонентом сети.

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращённое обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Нуль» и «Нейтраль».

В зависимости от гибкости кабеля, окраска нейтрального проводника представлена вариантами синего цвета. Жёсткая одножильная шина имеет насыщенный оттенок ультрамарина. Изолирующий слой многожильного провода окрашен в светло-голубой колер.

Самодеятельные мастера иногда соединяют нейтраль и заземление, ошибочно считая, что это одно и то же. Опасное заблуждение приводит к печальным последствиям. Нулевая фаза и земельная шина выполняют отличные друг от друга функции.

Различается и окраска. Защитный провод имеет жёлто-зелёный цвет. Подключение шин различного назначения в одну линию категорически запрещено техникой безопасности.

Меры предосторожности

Правильная электропроводка выполняется по регламенту IEC 60445, принятому законодательством Европы в 2010 году. Нормы российского ГОСТа 50462−2009, которые соответствуют международным правилам, указывают цвет проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые смонтированы много лет назад, а план разводки утерян. Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза. Задача электрика усложнится, если в цепи использованы провода с цветом изоляции, которая не соответствует ГОСТу.

До начала работ монтажник обязан определить назначение каждой линии с помощью контрольной лампы, индикаторной отвёртки или мультиметра. При прозванивании электрических цепей необходимо соблюдение элементарных правил техники безопасности:

• манипуляции с индикаторной отвёрткой выполняются одной рукой;
• свободной рукой нельзя прикасаться к металлическим конструкциям или стенам;
• работа проводится в присутствии квалифицированного ассистента.

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или полихлорвиниловые насадки. На поверхность маркировочного материала наносятся условные обозначения на английском языке — n, l или PE. Только после окончания определительных работ приступают к монтажу или ремонту электрического оборудования.

Понимание того, какой смысл имеют на схеме латинские буквы l и n, помогает электрику проводить монтаж и ремонт сети быстрее и качественнее. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка чётко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.

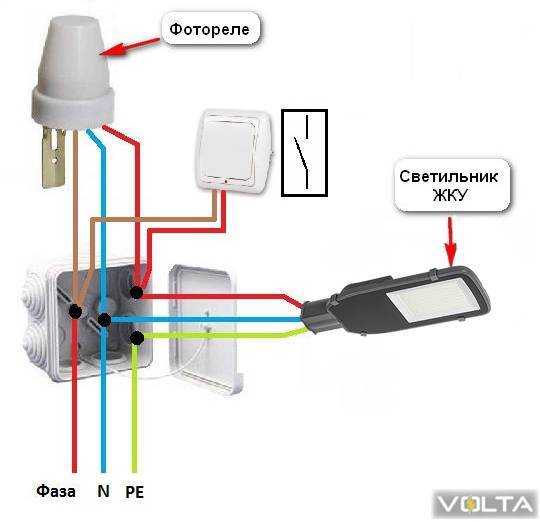

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

« L » — Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

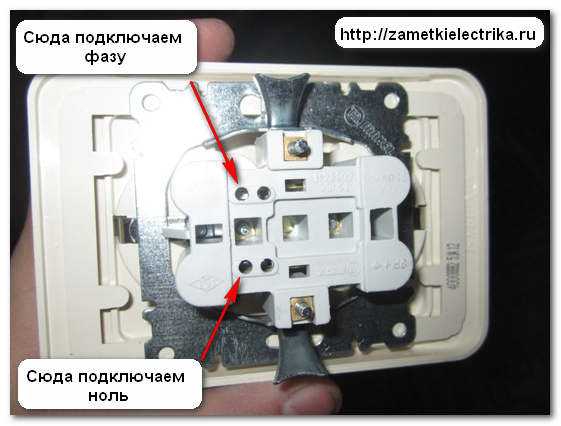

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников «L1», «L2» и «L3».

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

 «N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый

. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

otoplenie-help.ru

Смотрите также

• Количество банков в сша
• Оформление визы в сша пони экспресс
• Время в калифорния сша
• Гуманитарная помощь сша россии в 90 е
• Чем отличается американский английский от британского английского
• Как стать программистов в сша
• Как научиться воспринимать английскую речь на слух
• Остин город в сша
• Русская община в сша
• Дневник на английском языке как вести
• Дача в серебряном бору сша фото

Фаза l Определение | Law Insider

Разделенная фаза против 3 фазы | Путеводитель по мощности

Для электрически ненастроенной трехфазной и однофазной энергии можно было бы рассматривать ее в том же ключе, что и механическую энергию. Несмотря на их различия, у них есть одна общая черта — они оба передают силу с давлением и потоком. При обсуждении электрической мощности давление относится к силе, а поток означает скорость.

Мощность, передаваемая через однофазную и трехфазную сети, рассчитывается следующим образом: давление умножается на поток или сила умножается на скорость.

Когда речь заходит о механической силе, люди используют несколько разных терминов вместо слов «сила» и «скорость». Например, термины «фут-фунты» и «фунты на квадратный дюйм» описывают силу. Между тем термины «скорость вращения» и «галлоны в минуту» относятся к скорости.

В отношении электроэнергии терминология становится более ограниченной. Например, только один термин «напряжение» описывает силу. Между тем только два термина — «ток» и «амперы» — описывают скорость.

В прошлые десятилетия стандартом подачи электроэнергии был постоянный ток (DC), при котором мощность текла в одном направлении. В современном мире стандартом подачи электроэнергии является переменный ток (AC), при котором поток энергии работает в переменном направлении.

Стандарт мощности изменился с постоянного тока на переменный, поскольку последний подает энергию с большей эффективностью на большие расстояния и расстояния. Частота переменного тока различается в зависимости от страны:

• 60 Гц (циклов в секунду) — частота переменного тока в США.
• 50 Гц (циклов в секунду) — частота переменного тока во многих других странах.

В механической мощности уравнение мощности представляет собой произведение фут-фунтов (давления) и скорости вращения (скорости). В электроэнергетике уравнение мощности представляет собой произведение напряжения (силы) на ток (поток).

В домашних хозяйствах наиболее часто используемая цепь питания состоит из однофазной двухпроводной сети переменного тока (AC), которая питает все, от компьютеров и бытовой техники до телевизоров, фенов и вентиляторов. Большинство установок имеют два провода — нейтраль и питание. Питание проходит между двумя проводами, начиная с провода питания.

Что такое Single-Split (двойной или 2-фазный) и 3-фазный?

Различия между однофазными, двухфазными и трехфазными системами сводятся к их конфигурации, которая определяет уровень напряжения, подаваемого на оборудование на принимающей стороне. Чем больше нагрузка, тем выше требования.

Что такое однофазное питание?

Однофазная трехпроводная система — это распределение электроэнергии переменного тока, позволяющее сэкономить материал проводника в однофазной системе. На распределительном трансформаторе для квалификации требуется только одна фаза на стороне питания. Трансформатор, питающий трехпроводную распределительную систему, содержит однофазную первичную входную обмотку.

В США и других странах действуют разные уровни стандартного напряжения. В США стандартное однофазное напряжение составляет 120 В. На многих других территориях стандартное однофазное напряжение составляет 230 В. Оба состоят из одного провода напряжения — 120 В или 230 В — и одного нейтрального провода.

Что такое двухфазное питание?

Двухфазный — также известный как разделенная фаза — в основном то же самое, что и однофазный. Двойная фаза состоит из переменного тока (AC) с двумя проводами. В Соединенных Штатах типичная система электропитания в домашних хозяйствах состоит из двух проводов питания на 120 В — фазы A и фазы B, которые сдвинуты по фазе на 180 градусов. Многие предпочитают этот подход из-за его гибкости.

В нагрузках с низким энергопотреблением, таких как освещение, телевизор, стереосистема и компьютерная периферия, питание подается от одной из двух цепей питания 120 В. В нагрузках, потребляющих большое количество энергии, таких как стиральная машина, посудомоечная машина, кондиционер и нагреватели, в качестве источника питания выступает одна силовая цепь 240 В.

Что такое трехфазное питание?

Трехфазное питание — это силовая цепь, состоящая из цепи переменного тока (AC) с тремя проводами. Большинство коммерческих зданий в Соединенных Штатах имеют трехфазную электрическую цепь. Схема питания обычно состоит из четырех проводов — 208 Y / 120 В — схема считается самой плотной и гибкой.

По сравнению с однофазным, трехфазное электропитание передает большую сумму мощности — в 1,732 раза по сравнению с однофазной — при том же токе: , радио, компьютер и сканер — питание может подаваться от любой из трех однофазных цепей 120 В.

Нагрузки, требующие больших объемов электроэнергии, включая обогреватели, кондиционеры и гаражное оборудование для тяжелых условий эксплуатации, питаются от одной трехфазной цепи питания 208 В.

На большинстве промышленных предприятий в Соединенных Штатах используются трехфазные четырехпроводные схемы питания, поскольку эта схема — 480 Y / 277 В — является наиболее плотной и мощной. По сравнению с трехфазным напряжением 208 В, трехфазное напряжение 480 В обеспечивает значительно большую мощность при том же токе или с уменьшенным на 43 % током. Преимущества этой установки следующие:

• Более низкие затраты на строительство благодаря меньшим электрическим устройствам и электрическим схемам.
• Снижение затрат на энергию благодаря сохранению электрических токов, которые преобразуются в тепло, а не теряются.

Если принять во внимание задействованное мощное оборудование, трехфазные системы несут ответственность за самые невероятные подвиги архитектурной инженерии, которых когда-либо достигало человечество.

Разница между энергосистемой США и Европы

Системы питания различаются в Северной Америке, Великобритании, континентальной Европе и Океании.

Европейская энергосистема

В Европе в большинстве энергосистем используются трехфазные сети 230/400 В. Основным исключением из этого правила являются фермы и сельские поселки, где для питания используются однофазные установки. Исключение связано с тем, что в сельской местности обычно имеется доступ только к одному высоковольтному проводу.

В Соединенном Королевстве федеральный закон требует, чтобы строительные площадки питали свои инструменты и переносные фонари от систем с центральным отводом 55 В. Подобные устройства используются с оборудованием на 110 В, для которого не требуется нейтральный проводник. Цель здесь состоит в том, чтобы уменьшить вероятность поражения электрическим током, которое часто представляет серьезную угрозу на открытом воздухе, особенно в сырые и дождливые дни.

Одной из наиболее распространенных единиц строительного оборудования в Великобритании является портативный трансформатор, особенно тот, который преобразует энергию между однофазными 240 В и 110 В. Электроснабжение на строительных площадках осуществляется непосредственно через генераторные установки. Одним из дополнительных преимуществ такого расположения является то, что лампы накаливания на 110 В — типичные для этой настройки — имеют нити накала, которые прочнее и лучше приспособлены для работы, чем нити накала ламп на 240 В.

Внизу, в антиподном содружестве, которое отдает предпочтение недорогим вариантам, электрические сети обеспечивают однопроводные линии передачи с возвратом через землю (SWER) для удаленных нагрузок.

Североамериканская энергосистема

Для жилых домов и небольших коммерческих объектов в США и Канаде наиболее распространенным источником электроэнергии являются трехпроводные однофазные системы. Установка позволяет работать двумя способами:

• Линия 120 В к нейтрали
• 240 В между линиями

Первый из них подает питание на стандартные розетки и заземленные светильники. Более тяжелое оборудование, такое как холодильники, духовки, посудомоечные машины, обогреватели и другие приборы, которым нужны более мощные источники энергии, используют второе.

Регламент управления электромонтажом двухфазных цепей. Обратный проводник не имеет защиты автоматического выключателя. Таким образом, нейтральный провод должен использоваться исключительно для цепей питания противоположной линии. Нейтраль может использоваться совместно двумя цепями противоположных линий, если имеется перемычка для соединения двух выключателей, поскольку это позволяет обоим отключаться одновременно, а также предотвращает прохождение 120 В через цепи 240 В. В исключительном варианте терминологии 220 В упоминается как однофазный в Соединенных Штатах, но не за рубежом.

Какие основные различия существуют между двухфазной и трехфазной электроэнергией?

В зданиях, использующих трехфазные источники питания, инженеры разработали электрические системы, обеспечивающие балансировку нагрузки. Это позволяет избежать дисбаланса в течение дня, поскольку разные стороны используют легкие, средние и тяжелые нагрузки. Инженеры также применили этот же принцип для источников питания, которые они распределяют по разным зданиям.

В Великобритании одна фаза снабжена нейтралью при токах до 100 А для отдельных объектов. В Германии и других странах Европы каждый объект получает три фазы и нейтраль. Однако номинал предохранителя в Германии ниже, и он перетасовывается, чтобы предотвратить влияние повышенных нагрузок на первую фазу.

Соединенные Штаты и Канада часто используют дельта-поставку с высокой ветвью. В этой конфигурации одна обмотка имеет отвод от центра, что позволяет использовать три разных уровня напряжения. Основная цель этого источника питания, подключенного по схеме треугольника, — обеспечить питание мощных двигателей, которым требуется вращающееся поле.

Однофазные нагрузки

За исключением систем с высоким ответвлением треугольника, однофазная нагрузка может работать между любыми двумя фазами. Когда однофазные нагрузки распределяются по фазам системы, это обеспечивает сбалансированность нагрузок и создает более управляемую ситуацию для проводников. В сбалансированной системе «звезда» из трех фаз и четырех проводов три проводника и нейтраль системы имеют одинаковое напряжение.

Когда на питающий трансформатор поступают обратные токи от домов и зданий потребителей, токи объединяются в нейтральный провод. Если все обратные нагрузки равномерно распределены по каждой из трех фаз, по нейтральному проводу течет обратный ток, равный нулю. Однако использование мощности трансформатора может оказаться неэффективным, если вторичная сторона трансформатора имеет несбалансированную фазную нагрузку.

Если в нейтрали питания возникает разрыв, напряжение между фазой и нейтралью не сохраняется. На фазах с более высокими нагрузками будет меньшее напряжение, а на фазах с меньшими нагрузками — более высокое.

Несимметричные нагрузки

В трехфазной системе, где токи в токах под напряжением неравны или не образуют идеального фазового угла 120 градусов, нагрузка является несбалансированной, поскольку потери мощности выше, чем в симметричной системе.

Электродвигатель относится к особому классу, когда речь идет о трехфазной нагрузке. Трехфазный асинхронный двигатель, используемый в различных отраслях промышленности, обеспечивает высокую скорость и пусковой момент. Трехфазный, известный своей эффективностью, превосходит однофазные двигатели аналогичного номинала и напряжения. Трехфазный двигатель, требующий меньшего обслуживания и относительно недорогой, служит дольше и вибрирует меньше, чем однофазный.

Трехфазные системы часто также обеспечивают электроэнергией электрическое освещение, электрические котлы и другие нагревательные нагрузки сопротивления. По всей Европе трехфазные подпитки подводят к бытовым электроплитам и отопительным приборам. Вы также можете подключить нагреватели между нейтралью и фазами, в которых отсутствует трехфазный доступ. В местах, где трехфазное питание недоступно, конфигурация с расщепленной фазой позволяет получить доступ к удвоенному нормальному уровню напряжения для тяжелых нагрузок.

В двухфазной системе используются два напряжения переменного тока, разделенные фазовым сдвигом на 90 градусов. Некоторые из первых общественных кондиционеров, а также самые ранние генераторы на Ниагарском водопаде работали на двухфазных системах. Трансформатор Scott-T можно использовать для соединения двухфазных систем с трехфазными. Двухфазные системы в значительной степени были заменены трехфазными системами, но некоторые остатки двухфазных систем все еще существуют.

Что такое трехфазные конфигурации? Цепи звезда (Y) и треугольник (Δ)

Трехфазные цепи бывают двух конфигураций — звезда (Y) и треугольник (Δ). В конфигурации «звезда» используются три, а иногда и четыре провода, тогда как в схеме «треугольник» используются только три провода. В конфигурации «звезда» дополнительный четвертый провод обычно заземляется и предлагается как нейтраль.

Ни в трехпроводном, ни в четырехпроводном вариантах не учитывается провод заземления, который проходит по линиям передачи с целью защиты от замыканий. В исправном состоянии заземляющий провод даже не держит ток.

При одновременном использовании однофазной и трехфазной нагрузки вступает в силу четырехпроводная конфигурация «звезда». Примером этого может быть, когда источник питания питает как освещение, так и обогреватели. В местах, где группа потребителей имеет общую нейтраль и имеет различное количество фазных токов, результирующие токи передаются через общую нейтраль.

Треугольник соединяет обмотку между разными фазами в трехфазной конфигурации. Звезда соединяет каждую обмотку в источнике питания между фазой и нейтралью. В этих конфигурациях будет работать один трехфазный или три однофазных трансформатора.

В системе с открытым треугольником, также известной как система V, конфигурация состоит из двух трансформаторов. Если трансформатор выходит из строя или становится злокачественным в замкнутом треугольнике, состоящем из трех однофазных трансформаторов, этот треугольник может работать как открытый треугольник. В дополнение к току для соответствующих фаз два трансформатора в разомкнутом треугольнике также обеспечивают ток третьей фазы.

Чтобы система треугольника могла обнаруживать блуждающие токи, необходимо заземление. Зигзагообразный трансформатор часто защищает конфигурации треугольника от скачков напряжения. Зигзагообразный трансформатор возвращает токи короткого замыкания на землю.

Как проверить трехфазное напряжение

Чтобы иметь трехфазную электроэнергию, вы должны иметь установку с тремя проводами соединения для передачи. Электроэнергетические компании Северной Америки производят трехфазные токи, которые передают электроэнергию по электрическим сетям, и это обеспечивает электроэнергией города, поселки и пригороды на всей территории Соединенных Штатов и Канады.

В жилых домах и небольших офисных зданиях однофазное питание является наиболее распространенным источником энергии. На стадионах и промышленных предприятиях трехфазное питание является стандартным типом электропитания. Две схемы подключения трансформаторов, питающихся от трехфазной сети, называются треугольником и звездой. Между ними есть небольшая разница в напряжении, и все зависит от проводки.

Шаги, необходимые для проверки напряжения на двигателе, просты:

• Выключите выключатель на двигателе. Снимите винты, которыми эта крышка крепится к разъединителю, и отложите крышку в сторону.
• Переместите мультиметр на переменное напряжение. Присоедините выводы щупа к следующим выводам — общему и напряжению. Если мультиметр имеет функцию автоматического выбора диапазона, перейдите к следующему шагу. Если нет, выберите диапазон напряжения, превышающий предполагаемое напряжение.
• Проверьте внутреннюю часть распределительной коробки двигателя. Должно быть два комплекта проводов. Один комплект должен включать три входящих провода, а другой должен состоять из трех исходящих проводов.
• Входящие провода должны быть подключены к клемме со следующими тремя символами — L1, L2 и L3. В качестве альтернативы терминал может отображать их как Line 1, Line 2 и Line 3.
• Выходящие провода должны быть подключены к клемме, которая имеет следующие три символа — Т1, Т2 и Т3. В качестве альтернативы терминал может отображать их как «Загрузка 1», «Загрузка 2» и «Загрузка 3».
• Из трех фаз тока каждая фаза проходит по проводу и обозначается соответствующим номером. Например, L3 и T3 представляют третью фазу.
• Проверьте пары L и T с помощью щупов мультиметра. Поместите щуп на L1 и L2, затем следите за отображением напряжения. Повторите этот шаг с комбинацией L1 и L3, а затем L2 и L3. Напряжение для каждой из этих пар должно быть одинаковым.
• При выполнении этого теста на парах T — T1 и T2, T1 и T3, T2 и T3 — напряжение для каждой пары должно быть равно нулю.
• Включите разъединитель. Протестируйте T-пары еще раз. Напряжение для каждой пары должно быть таким же, как и для L-пар.

Если у вас есть доступная нейтральная клемма, проверьте однофазное напряжение между ней и L1. Повторите тест между нейтралью и L2 и нейтралью и L3. Испытываемое здесь напряжение должно составлять половину того, что получилось для пар линий.

В преобразователе с вращающейся фазой одна фаза трехфазного тока может иметь другое напряжение, чем остальные две.
