Как заземлить бойлер, если нет заземления – sdmclimate.ru

Вода, поступающая в систему водоснабжения, является хорошим проводником, а электронагревательные приборы в квартирах и частных домах работают от электричества. Вне зависимости от типа электроприбора ( проточный или накопительный ) жидкость соприкасается с нагревательным элементом.

В случае отгорания проводников, разрушения корпуса нагревателя , попадания фазного корпуса на корпус, контакта между водой и оголенным проводом не избежать. Жидкость становится проводником для тока утечки. В случаях, когда пользователь прикасается к незаземленному металлическому корпусу прибора или подставляет части тела под поток воды, электрический ток потечёт по пути: фаза 220 В – вода водонагревателя – тело человека – земля (через воду). Ощутимый удар, часто приводящий к летальным случаям, неизбежен.

В другом случае возможно возникновение разности потенциалов между двумя электроприборами (часто можно встретить не совсем верное название «блуждающие токи»), находящимися в одном помещении. В этом случае одновременное прикосновение к устройствам также приводит к ощутимым «пощипываниям». Заземление в таких случаях служит для выравнивания потенциалов контуров. Кроме того, наличие «лишних» потенциалов на приборах ускоряет их разрушение.

Существует два различных способа защиты от поражения электрическим током – защитные заземления и зануление. По незнанию авторы часто их называют одним словом заземление.

В чем различие? В случае «настоящего» заземления металлический корпус электроприбора соединяется отдельным проводником со специальным контуром. Как его изготовить в частном доме или на даче расскажем ниже.

В этом случае попавшее на прибор рабочее напряжение отводится по пути: корпус электроустановки – проводник – шина заземления – земля. Сопротивление такого контура согласно правилам устройства электроустановок не должно превышать 4 ОМ, что намного меньше сопротивления кожи человека. Таким образом, весь ток уйдёт в землю. Если значения силы тока велики, то сработает автомат защиты – электропитание электроустановки потребителя (так правильно называют электроприборы) будет отключено.

В случае зануления в розетке присутствует дополнительный провод (окрашен в жёлто-зелёный цвет) и называется РЕ-проводником. Провод зануления в нагревателе подключен к опасным частям электроприбора, которые могут стать источником утечки тока. При нарушении целостности нагревательного элемента, попадания фазы на корпус ток потечет по пути: фазный провод – корпус прибора ( нагреватель ) – защитный провод зануления – распределительный щиток квартиры. При превышении номинального тока сработает устройство защиты.

Выбор типа заземления любого вида водонагревателей в квартире зависит от организованной схемы электропитания жилого дома.

Существует несколько простых, на первый взгляд, способов организовать защиту в своей квартире, но пользоваться которыми категорически запрещено:

1) Соединение третьего провода в розетке с трубами водопровода или отопления, проходящими по кухне или в ванной комнате.

В случае пробоя фазы на корпус нагревателя или стиральной машины весь опасный потенциал попадёт на стояк подъезда. Сосед, открывший воду, обречён на электрический удар. Тем более такой способ не действует в случае замены части металлических труб пластиковыми аналогами – «заземление» не выполнит своей функции.

2) Объединение в розетке нулевого и заземляющего контактов. Обрыв нуля в таких случаях приводит к появлению опасного напряжения на корпусах всех включенных в сеть квартиры потребителей.

3) Заземление нескольких приборов последовательно друг за другом. При возникновении неисправности в одном устройстве все остальные окажутся под опасным напряжением.

4) Соединение нескольких проводов на одну клемму шины. Для каждого устройства должен быть предусмотрен отдельный контакт.

5) Самостоятельное изготовление заземляющих устройств и подключение к ним шины. Такие устройства могут нарушить работу всей системы энергоснабжения дома и не выполнить своего предназначения вовсе.

До 1998 года согласно действующим тогда нормативам большинство домов было запитано по так называемой схеме TN-С или схема с глухозаземлённой нейтралью.

В дому подводился четырёхжильный кабель, в котором было 3 фазы и один нулевой проводник. В квартире такую систему опознать просто – все розетки не имеют защитного контакта, они двухконтактные.

В домах современной постройки электропитание подводится пятижильным кабелем (TN-S проводка), в котором рабочий и защитный нулевые провода разделены. Розетки имеют защитный контакт, также, как и при использовании схемы TN-C-S. Существуют и другие схемы заземлений.

В домах старой постройки для организации заземления придётся выполнить ряд работ и потратиться на приобретение материалов.

Приобретают медный одножильный провод с сечением не менее 4 мм2, который с одной стороны подключается к контакту заземления на электроприборе. Другой конец провода присоединяют к шине в межэтажном щитке. Желательно провод проложить в штробе, для исключения повреждения. Для подключения на концы провода припаивают контакт для затяжки под болт.

Другой способ обезопасить себя от поражения электрическим током — установить устройство защитного отключения (УЗО) или дифференциальный автомат.

Прибор ставится отдельно на водонагреватель или на общий ввод электропроводки.

Суть работы устройств, если говорить кратко, заключается в следующем. Прибор устанавливается в разрыв обоих проводников (фазы и нуля), по которым осуществляется электропитание помещений. При нормальных условиях эксплуатации токи, протекающие по фазному и нулевому проводнику равны. Питание остаётся подключенным.

При возникновении тока утечки через один из проводов значения протекающих токов станут различными. Устройство защитного отключения или дифференциальный автомат отключат оба проводника от потребителя.

Для монтажа в жилых помещениях предусмотрена установка таких приборов отключения, которые срабатывают на ток утечки 30 мА. Время срабатывания приборов не позволяет получить электрический удар опасный для здоровья.

Обустроить индивидуальную систему заземления в частном доме или на даче по силам любому владельцу недвижимости.

В любом случае выполнить общестроительную часть лучше самостоятельно – это сбережет значительную сумму денежных средств.

Порядок изготовления:

Отступив от фундамента дома 1,5 – 2 метра роют траншею по форме равностороннего треугольника со стороной 2 – 2,5 м. Глубина углубления 60 см, ширина – 40 – 50 см. Между треугольником и стеной дома также роют углубление для подводки шины к распределительному щитку.

По углам треугольника в землю вбивают штыри из металлической арматуры диаметром 12 – 14 мм, оставляя над дном траншеи 5-10 см.

Вбитые штыри соединяют между собой, приваривая металлическую полосу толщиной 4 мм и шириной от 40 мм. Такую же полосу, приварив к штырям, выводят на стену здания.

Траншею зарывают.

К полосе, выведенной на стену, приваривают болты с диаметром резьбы 8-10 мм – к ним будут подключаться провода заземления от бытовых электроприборов (бойлеры, стиральные и посудомоечные машины, различные станки).

Клемму заземления нагревателя одножильным медным проводом сечением 4 мм2 или алюминиевым сечением 6 мм2 соединяют с болтом, приваренным на шину. Подключение проводят «под болт».

Итак, подключение бытовых водонагревателей и других энергоёмких приборов к системе защитного заземления вызвано необходимостью соблюдения правил техники безопасности.

Устройство спасает жизни пользователей при неисправностях электроприборов и сводит к минимуму вероятность возникновения пожаров. Несложная в выполнении система заземления поможет избежать трагедий при пользовании электроприборами.

Наиболее распространённый вариант заземления водонагревателя – это замыкание заземляющего провода на какой-либо металлический предмет, непосредственно связанный с землёй. Это может быть стояк водопровода или отопления, в панельных домах провод заземления можно подключить к металлическим закладным деталям, которые имеют соединение с землёй через сеть арматур, находящихся внутри бетонных панелей. В последнем случае, подключаясь к земле через арматурную сеть, вы лишите возможности блуждающим токам медленно и неуклонно приводить водопроводные стояки в негодность – это наименьшее из зол.

Но самый оптимальный вариант решения проблемы заземления – это повторное заземление или как его ещё называют в народе зануление. Заземляющий провод просто-напросто замыкается на ноль электропроводки. Только делать это нужно не в самой розетке для подключения водонагревательного бака, а как можно ближе к счётчику электроэнергии – домашняя электрощитовая является самым подходящим для этих целей местом. Дело в том, что если пренебречь этим требованием и выполнить зануление непосредственно в электрической розетке, то последствия аварийного пробивания фазы на землю и ноль могут быть не очень приятными, в некоторых случаях просто катастрофическими.

Большинство современных квартир имеет много различной мощной техники, которая одновременно подключена к электрической сети. Одним из таких бытовых устройств является водонагреватель, он считается опасным с точки зрения электротехнической безопасности жилого дома. Среди владельцев квартир мало кто озадачивается заземлением мощных приборов, что считается необходимой мерой для безопасности человека.

В первую очередь нужно дать точное определение такому термину. Заземление – специальное электрическое соединение точки в сети, электротехнического оборудования или приборов с заземляющей конструкцией, которая размещается под землей. Обычно заземляющие электроды закапываются на небольшую глубину, в зависимости от значения сопротивления грунта.

Следуя готовым схемам установки защитного заземляющего контура и электродов, сделать монтаж своими руками не составит особой сложности. Рабочее заземление нужно устанавливать для того, чтобы все бытовые приборы или электротехническое оборудование функционировали правильно и стабильно. Это очень важно для работы заводов, предприятий и других зданий с похожим назначением. По этой причине для них больше подходит такой тип заземления. Для этого делают соединение разрядников, нейтралей, трансформаторов в землей.

Так как не во всех частных домах или дачах сделан защитный заземляющий контур, то для того, чтобы правильно заземлить бойлер, следует сделать монтаж контура.

При желании такую работу можно сделать самостоятельно. Для этого нужно взять готовую схему установки системы, которая будет лучше подходить в определенных условиях.

Самые распространенные схемы – треугольник и квадрат. Такими фигурами называют схему с соответствующим количеством электродом и их размещением. Например, устанавливая защитный заземляющий контур по схеме треугольника, необходимо приготовить три длинных стальных электрода. Каждый из них должен быть не короче 2 м, 15 мм в сечении. Можно использовать медь, но такой материал очень дорогой.

На расстоянии 4-5 метров от распределительного щитка нужно начертить равносторонний треугольник (1,2-1,5 м сторона). Затем необходимо вырыть небольшое углубление и в местах вершин условного треугольника нужно забить стальные электроды на глубину 1,8 м. Потом нужно эти электроды нужно соединить в верней части при помощи сварки. Для этого берутся стальные шины с толщиной в 4мм, а их длина должна быть немного больше стороны размеченного треугольника. После этого подключается к конструкции заземляющий проводник из однородного металла и прокладывается к распределительному щитку дома. Закрепив его надежно к заземляющей установке, можно закапывать траншею.

Заземлить бойлер можно будет только после проверки защитного контура при помощи специальных приборов. Также при желании можно приобрести готовый комплект для заземления с соответствующими стандартами. Когда установка конструкции будет завершена, можно перейти к следующему основному этапу работы.

В квартире или же частном доме должен быть проложен трехжильный кабель с проводом для заземления. Он может иметь зеленый, желтый или желто-зеленый цвет. Такая цветовая маркировка не позволит вам спутать провода с другим назначением. Если в доме или квартире проложен двухжильный кабель без заземляющего провода, следует сменить старую проводку.

Большинство современных бойлеров имеют специальную клемму, которую подключают к заземляющему контакту на розетке. На вилке бойлера также может быть особый контакт, и если ее подсоединить к электрической сети, тогда он будет подключен к заземляющему контуру. Наличие клеммы упрощает процесс работы. Затем необходимо сделать проверку электрической сети, отходящей от распределительного щитка на этаже (улице в частном доме).

Обязательно в стене должна быть вмонтирована особая розетка нового образца, которая имеет защемляющий элемент. Она должна располагаться от места размещения бойлера на расстоянии более полуметра, и на высоте более 80 сантиметров от уровня пола. Проложенный трехжильный кабель нужно расщепить на отдельные провода, чтобы подсоединить их к клеммам на розетке и распределительном щитке или трансформаторе.

Работа должна проходить с обесточенной электрической сетью. Очень важно соблюдать правила техники безопасности. Обесточив помещение можно сделать подключение проводников кабеля к соответствующим точкам в розетке и распределительном щитке. Необходимо определить назначения каждой жилы, чтобы все получилось правильно.

Когда все соединения были закреплены, нужно включить электроснабжение, сделать проверку наличия напряжения в сети при помощи отвертки-пробника. Если у определенной модели водонагревателей имеется готовая встроенная система для заземления, тогда нужно подключить провод «земли» напрямую к специальному зажиму на корпусе устройства.

При подключении бойлера к заземляющему контуру очень важно знать о распространенной ошибке. Достаточно часто бойлер подключают напрямую к розетке через фазный провод. Это является опасной ошибкой при монтаже. В таком случае может произойти аварийное пробивание фазы. Хорошо, если будет установлено автоматическое устройство защитного отключение, что может предотвратить последствия.

Существует распространенный способ заземления водонагревателя. Это можно сделать, замкнув заземляющий контакт на любой металлической конструкций или предмете, которые связаны с землей. Однако такой метод будет способствовать преждевременной коррозии металлических стенок водонагревателя, аккумулируя блуждающий ток в себе. Это приведет к уменьшению сроков эксплуатации данного прибора.

Запрещено делать заземление на металлических деталях железобетонной конструкции, которая находится в основе несущих стен здания. В квартирах провод «земли» нужно подводить к распределительному щитку, соединяя с соответствующей клеммой. Вместе с водонагревателем специалисты рекомендуют устанавливать устройства защитного отключения электричества. Таким образом, можно полностью обезопасить себя от удара током, обеспечив надежное заземление.

Как правильно заземлить бойлер, чтобы избежать возможного поражения электрическим током? Этот важный вопрос требует серьезного подхода. Современные квартиры и дома буквально напичканы всевозможной электротехникой. Она вносит в жизнь комфорт, помогает создавать уют, без нее немыслима жизнь современного человека. Но одновременно это источник повышенной опасности, исходящей от постоянного подключения к электросети. Избежать угрозы поможет создание в квартире системы заземления согласно правилам по электробезопасности.

Седьмое издание ПУЭ определяет, что заземление является преднамеренным электрическим соединением любой точки сети, электрической установки или электрооборудования с контуром заземляющего устройства. Последнее представляет собой систему «заземлитель – заземляющие проводники». Выделяют защитное и рабочее заземление.

Как сделать заземление в квартире если его нет

Вся современная бытовая техника предусматривает ее использование вместе с розетками, оборудованными отдельным заземляющим выводом. Такое подключение обеспечивает надежную защиту потребителей, гарантирует их надежную, долговечную и качественную работу. Однако защитное заземление имеется далеко не во всех многоэтажных домах, особенно, если это здания старой постройки. Поэтому многие хозяева в подобных ситуациях пытаются решить вопрос, как сделать заземление в квартире? Все будет зависеть от той или иной системы распределения электрической энергии, существующей в конкретном жилом доме.

Содержание

Схемы распределения электроэнергии

Наличие или отсутствие отдельных заземляющих проводников является основной отличительной чертой систем распределения электропитания в новых и старых домах. В соответствии с ГОСТами СССР, применявшимися до 1998 года, наличие в схеме заземляющего провода не предусматривалось. Ранее в нем не было необходимости, поскольку у населения в те времена был очень небогатый ассортимент бытовых приборов.

Позднее ситуация изменилась, и в новых домах в электрических системах стали появляться отдельные заземляющие проводники. Они сосредоточены в распределительных щитках, устанавливаемых в каждом подъезде.

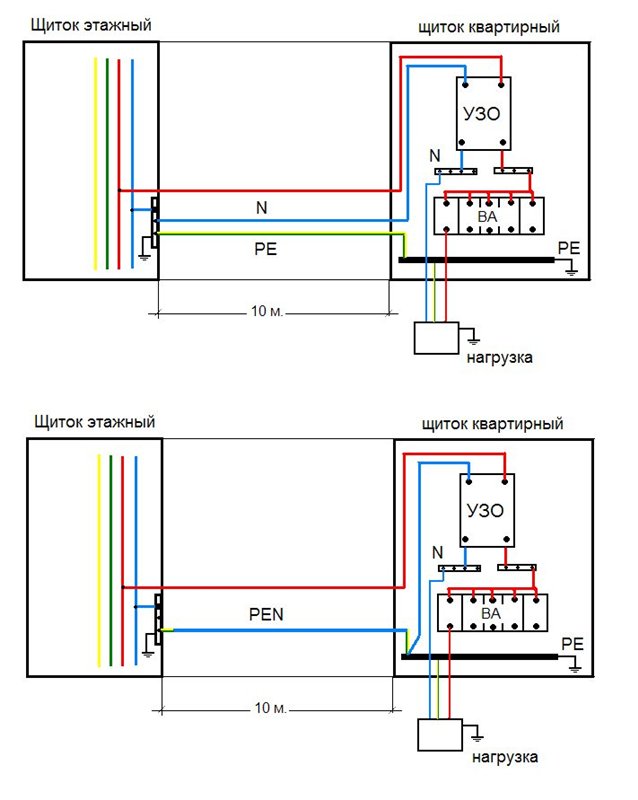

Современная схема электроснабжения известна под наименованием TN-C-S. Она предусматривает использование пятижильного кабеля, заводимого в щиток. Три провода являются фазными и окрашиваются в красный или коричневый цвет. Четвертый провод – нулевой, имеющий синюю или голубую окраску. В качестве заземляющего проводника используется пятый провод зеленого или желто-зеленого цвета. Он подключается к отдельной шине, которая также соединена и с корпусом распределительного щитка.

Таким образом, в новых домах вопрос заземления полностью решен и каких-либо дополнительных действий совершенно не требуется. Как же быть тем хозяевам квартир, у которых заземление полностью отсутствует, а квартира наполнена современной бытовой техникой?

Устройство заземления в старом доме

Многоквартирные дома старой постройки оборудованы системой распределения питания под названием TN-C, в которой отсутствует отдельный заземляющий проводник. Защитное и рабочее заземление обеспечивается одним проводом PEN. Таким образом, вся сеть прокладывается четырехжильных кабелем, в котором присутствуют три фазы и один нулевой проводник. Заземление нулевого провода как правило осуществляется на трансформаторной подстанции.

В самих квартирах проложена двужильная проводка, а розетки не заземлены. Иногда некомпетентные советчики рекомендуют соединить нулевой провод с заземляющим контактом розетки. Этого нельзя делать ни в коем случае. Дело в том, что в случае обрыва или обгорания нуля, а также при перекосе фаз возможно поражение электротоком, возгорание, выход из строя бытовой техники.

Для того чтобы правильно выполнить заземление розеток, вся двужильная проводка в квартире должна быть заменена трехпроводным кабелем. Все установленные розетки также подлежат замене. В некоторых случаях в стене дополнительно сверлится отверстие возле щитка для подводки трехжильного питающего кабеля.

После выполнения всех соединений внутри квартиры, специалист-электрик подключает домашнюю сеть к щитку. Провод заземления желто-зеленого цвета соединяется с шиной заземления. Таким образом, делая заземление в квартире, необходимо в самом конце всей операции сделать вывод на автомат заземляющего провода по принципу стандартной схемы TN-C-S.

Где взять заземление в этажном щите

электрических — Незаземленные розетки, какие у меня есть варианты?

Задать вопрос

спросил
6 лет, 11 месяцев назад

Изменено
6 лет, 11 месяцев назад

Просмотрено
3к раз

В настоящее время я сдаю квартиру в качестве арендатора.

Я выполнил довольно много мелких работ по электрике в местах, где я жил раньше: поменял розетки, выключатели, двунаправленные выключатели и т. д. Меня совсем не смущает открытие стены розетку и поменять ее.

В моей нынешней квартире после замены некоторых розеток из-за старости/слабых пружин в розетках я обнаружил (к сожалению), что ни одна из 10 замененных розеток не заземлена. Маловероятно, что или розеток заземлены.

Для моего дорогого оборудования я, скорее всего, буду использовать ИБП с действительно хорошим устройством защиты от перенапряжений перед ним, чтобы предотвратить его повреждение в случае неисправности.

Однако, каковы мои варианты устранения проблемы в источнике? Возможно ли, что сам блок выключателя заземлен, а розетки и выключатели не заземлены? Означает ли отсутствие заземления, что единственным решением является прокладка проводов и наем опытного электрика для установки заземляющего стержня? Поможет ли замена всех розеток адаптерами GFCI?

Обновление

Я только что проверил розетку с помощью тестера проводки, и все выглядит нормально:

Индикаторы указывают на правильность проводки. Этот тестер немного старый и дряхлый, поэтому я собираюсь заказать еще один и попробовать еще раз, чтобы быть уверенным. Сможет ли что-то подобное сказать мне, что я на самом деле заземлен?

Обновление 2

Многие розетки были подключены таким образом:

И горячий, и нейтральный провода подключены таким образом на многих розетках, что мне показалось очень странным.

Как правило, я видел провода с концами , прикрепленными к розеткам, а не к середине провода, зачищенного и обернутого вокруг винта сбоку розетки.

• электрический
• заземление

11

Это хороший вопрос, на который могут быть разные ответы в зависимости от конкретного случая. Я бы открыл панель выключателя и посмотрел, есть ли на нее заземление. Вполне возможно, что панель выключателя заземлена, а нейтраль заземлена, а розетки и свет — нет. Если вы не знаете, как определить, заземлена ли панель, вы можете сфотографировать панель и опубликовать ее здесь, и я отредактирую свой ответ. Многие устройства защиты от перенапряжений вообще не работают, если они не заземлены должным образом, а те, которые работают, гораздо менее эффективны. Когда вы въехали, розетки были двухштырьковые или трехштырьковые? Если бы это были розетки с двумя контактами, то вы не могли бы обновить их до трех контактных, не убедившись, что вся система правильно заземлена. Если они были с тремя выходами, когда вы приехали туда, то вы несете ответственность, а он должен исправить . Незаземленные трехштырьковые розетки представляют реальную опасность.

В любом случае, я бы попытался выяснить, что происходит на самом деле, а затем обратился бы к вашему арендодателю. Поскольку вы не владеете домом, вы не несете ответственности и не имеете права делать что-либо серьезное без одобрения домовладельца, и в этом случае, поскольку это может быть проблемой безопасности, и это определенно модернизация его дома, ваш домовладелец должны заплатить за это… или, по крайней мере, принять участие.

Нет, GFCI не будет исправить проблему. GFCI соответствует коду [210-7(d)(3)] и это лучше, чем ничего, но это крайняя мера. Я считаю, что это удовлетворяет NEC только потому, что они знали, что некоторые люди не будут делать это правильно, и они решили, что выход GFCI лучше, чем ничего.

Редактировать после вашего обновления

Возможно, вы захотите убедиться, что они не использовали никаких «бутлегов». Этих ложных оснований легко обмануть тестировщиков, но эти «уловки» небезопасны.

5

Розетки GFCI предназначены для защиты жизни человека . Они обнаруживают любой дисбаланс тока между горячим и заземленным («нейтральным») проводниками и очень быстро отключаются при обнаружении любого дисбаланса. Когда к цепи подключена какая-либо нагрузка (например, ваш беговой компьютер), «горячая» и «нейтральная» должны нести одинаковый ток. Если ток другой, это означает, что ток течет по какому-то другому пути. Если этот другой путь лежит в основе твоего сердца, ты пропал.

Таким образом, устройство GFCI обеспечит безопасность человека при использовании незаземленной розетки. Если вы устанавливаете GFCI, одно GFCI может защитить все выходы «вниз по течению» от него, и если он находится в незаземленной цепи, вы должны поместить на него небольшую этикетку «Нет заземления оборудования». Это позволяет безопасно подключать трехштырьковые розетки к незаземленной цепи.

УЗО не может обеспечить заземление оборудования . Это другое дело. Надлежащее заземление служит многим целям. Одной из целей является уменьшение фонового шума или «гула» в электронике. Заземление также помогает устройствам защиты от перенапряжения работать более эффективно, предоставляя им путь для шунтирования перегрузки по току, хотя устройство защиты от перенапряжения также имеет один или несколько MOV (металлооксидный варистор), которые отводят ток. MOV изнашиваются и в конечном итоге могут выйти из строя, если они слишком часто подвергаются перегрузке по току.

Кроме того, когда корпус вашего компьютера, все трубы в вашем доме, корпуса всех других ваших заземленных приборов и т. д. настроены на один и тот же потенциал напряжения, не будет большой разницы в напряжении, если вы коснетесь крана и вашего компьютера. в то же время. Если вы шаркаете ногами по ковру, а затем прикасаетесь к компьютеру, правильное заземление дает этому статическому электричеству (которое может составлять десятки тысяч вольт) неразрушающий путь, который отводит его от сверхчувствительных процессоров и микросхем памяти. Заземление также обеспечивает определенную степень безопасности человека. Если в устройстве есть короткое замыкание, которое питает корпус, и вы прикасаетесь к корпусу, заземляющий провод является более легким обратным путем для тока, чем вы, поэтому вас не ударит током и так далее.

1. Ваш сетевой фильтр будет менее эффективен, чем в противном случае, на
   незаземленная цепь.

2. Возможно, но маловероятно, что металлическая коробка каждой розетки
   заземленный. Сфотографируйте и разместите их здесь для совета.

3. При замене розеток следите за тем, чтобы старый хрупкий провод не
   защищены от механических повреждений (люблю завернуть в термоусадочную пленку). Если проводов всего два, устанавливайте только два выхода проводов.

4. Вы можете безопасно и законно установить трехштырьковую розетку GFCI без «заземления оборудования» в своих стенах. Но они дороги и потребляют электричество, даже когда они не используются. Они, вероятно, не стоят того за пределами ванной комнаты.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

В доме нет провода заземления.

.. — Электроника

495576

Узнайте о навыках, которые могут вам понадобиться для работы на вашем устройстве.

76 вопросов

Посмотреть все

пиво

@пиво

Реп: 109

4

Опубликовано: 24 июня 2018 г.

Опции

• Постоянная ссылка
• История
• Подписаться

Привет всем,

Я недавно купил все оборудование, необходимое для заземления/подключения, но есть одна проблема. В комнате, которую я снимаю, нет заземляющего провода в розетках…

Теперь мне интересно, есть ли решение, не связанное с переделкой проводки во всем доме (мой домовладелец никогда этого не сделает).

Я читал в Интернете кое-что о людях, говорящих о том, чтобы буквально проложить провод к «земле» или подключить провод к водопроводной трубе.

В чем-то подобном есть какие-то большие минусы?

Обратите внимание, что он будет использоваться только для защиты от электростатического разряда, без сильноточных устройств.

Ответьте на этот вопрос

У меня тоже есть эта проблема

Хороший вопрос?

Да
№

Оценка
0

Отмена

Самый полезный ответ

Дэн

@данж

Представитель: 455. 3k

Самозанятый по контракту

35

300

964

Опубликовано: 24 июня 2018 г.

Опции

• Постоянная ссылка
• История

Да, вы можете использовать металлическую водопроводную трубу, которая подсоединяется к главному водопроводу, выходящему из здания. Хотя у вас на кухне может быть металлическая труба, водопровод в здании может быть пластиковым!

Очистите все остатки краски или оксида в месте соединения. Скорее всего, вы захотите приобрести зеленую проволоку (не оголенную) и трубный хомут, чтобы закрепить провод на трубе. Осторожно проложите провод рядом с розеткой, используя набор цифровых вольтметров, чтобы измерить напряжение между каждым из выходных соединений (в разъеме) и заземляющим проводом. Один из слотов должен позволять вам считывать напряжение вашего здания (120/220 вольт переменного тока), другой слот может все еще иметь некоторое напряжение (10 вольт или меньше), это утечка. Если вы получаете больше, то какое-то устройство в здании отсортировано на землю. Это один из рисков, связанных со старыми розетками с двумя контактами, поскольку полярность розетки может быть неправильно подключена или устройство не имеет поляризованной вилки!

FYI. Возможно, вы захотите узнать, каковы правила аренды зданий, в которых все еще есть два старых выхода для программ. В некоторых городах есть требования к арендаторам. И речь не идет о том, чтобы просто заменить розетку и не подключить заземляющую ногу.

Во многих хозяйственных магазинах есть тестеры розеток, вы можете приобрести один и переходник с 3 на 2 контакта, поляризованный таким образом, чтобы вы могли убедиться, что проводка вашего арендуемого устройства правильно подключена (два провода имеют правильную полярность), и если вы найдите розетку с 3 контактами и посмотрите, подключена ли она каким-либо образом к земле (рабочая коробка может быть заземлена, просто отсутствует ножка розетки).

Теперь последняя часть: вам нужно поместить свободный конец провода в пластиковую коробку с разъемом RCA для фонокорректора, чтобы к нему можно было подключить ремешок. Если у вас есть коврик, возьмите провод, который он предлагает, и прикрепите штекер phono, чтобы вы могли подключить его. Вы хотите, чтобы провод заземления был изолирован, чтобы к нему нельзя было прикоснуться напрямую. В вашем проводе коврика и/или ремешке для запястья есть резистор, чтобы защитить вас от поражения электрическим током, если вы работаете с чем-то под напряжением (в любом случае, это не очень хорошая идея). Наконец, многие коврики имеют защелку для крепления браслета, поэтому вам нужно только одно соединение. Я также рекомендую вам потратить время на проверку заземления, чтобы убедиться, что что-то не отключится.

Заземление общей точки

Был ли этот ответ полезен?

Да
№

Оценка
3

Отменить

Джимфиксер

@jimfixer

Респ: 101.8k

18

184

301

Опубликовано: 24 июня 2018 г.

Опции

• Постоянная ссылка
• История

Я сам очень редко пользуюсь браслетом esd. У меня есть прорезиненный верстак, а пол в моей рабочей зоне бетонный. Я нахожусь в подвале, что также означает, что в комнате хорошая влажность. Тем не менее, я работал там, где электростатический разряд является проблемой, и хорошие меры предосторожности заключаются в том, чтобы всегда прикасаться к металлическому корпусу компьютера или устройства, над которым вы работаете, часто во время работы или использовать заземленный к корпусу ремень. Эта вики может помочь

https://www.wikihow.com/Ground-Yourself-…

Был ли этот ответ полезен?

Да
№

Оценка
1

Отменить

Abrsvc

@abrsvc

Представитель: 3. 9k

Услуги ABR

3

2

Опубликовано: 19 августа 2018 г.

Опции

• Постоянная ссылка
• История

Проверьте проводку. Во многих случаях сама коробка заземлена, что означает, что вы можете провести провод от винта крышки розетки в качестве заземления. Если нет, будьте осторожны, так как может быть разница в напряжении между нейтралью и любым внешним заземлением, которое вы используете.

Дэн

Был ли этот ответ полезен?

Да
№

Оценка
1

Отменить

Тим Лох

@pati3ntzer0

Реп: 241

8

Опубликовано: 25 июня 2018 г.

Опции

• Постоянная ссылка
• История

Если ваша комната находится на первом этаже, вы можете воткнуть в землю длинный стержень и подключиться к нему.
