параметры классификации и маркировка, различия по цвету и поиск фазы, нуля и заземления • Мир электрики

Содержание

1. Параметры классификации проводов
2. Маркировка проводов при переменном трехфазном токе
3. Цвет проводов плюс (+) и минус (-) в сетях постоянного тока
4. Цвета проводов в электропроводке
5. Цвет нулевого рабочего и нулевого защитного проводов
6. Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?
7. Определение фазы с помощью индикаторной отвертки
8. Определение заземления, нуля и фазы с помощью контрольной лампы

На сегодняшний день немыслим монтаж электрического кабеля без применения проводов в цветной изоляции. Такая маркировка проводников является острой необходимостью, так как, указывая на назначение каждого провода, она помогает снизить вероятность ошибки во время монтажа и, как следствие, возникновения короткого замыкания.

Параметры классификации проводов

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

1. Количество жил. В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
2. Материал токонесущей жилы. В качестве материала в электрике чаще всего используется медь и алюминий или сочетание этих металлов.
3. Изоляция. Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
4. Сечение кабеля. С помощью этого показателя можно определить силу переменного или постоянного тока, который будет проходить по проводникам.
5. Прочие показатели. Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

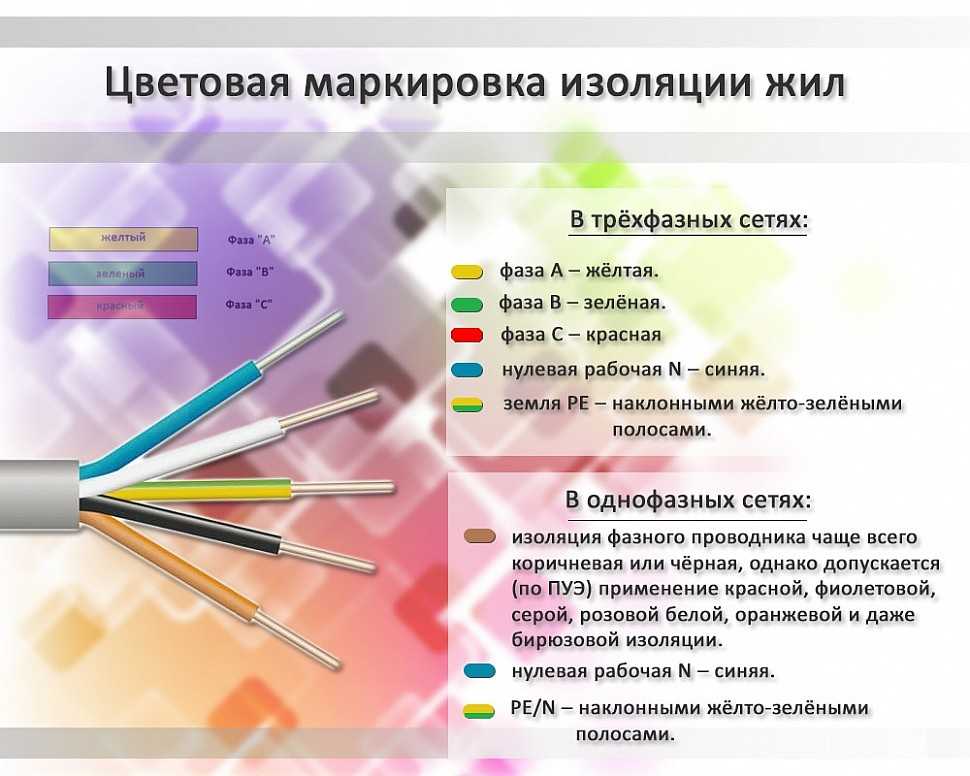

Маркировка проводов при переменном трехфазном токе

Посмотрев цветовую маркировку, можно без труда определить землю, ноль и фазу. В современных электрических проводниках каждая жила имеет индивидуальную расцветку. Зная, какая жила какому цвету соответствует, можно легко выполнить монтаж. Если установка проводилась с новой электропроводкой и по современным стандартам и правилам, то этого бывает вполне достаточно.

1. Нейтраль или рабочий ноль синего или сине-белого цвета.
2. Заземление или защитный ноль – это провод желто-зеленого цвета.
3. Фаза может быть отмечена всеми остальными цветами, среди которых:

• бирюзовый;
• оранжевый;
• белый;
• розовый;
• фиолетовый;
• серый;
• красный;
• коричневый;
• черный.

Разобравшись с цветом маркировки, можно без труда определить, какой провод за какую функцию отвечает. В силу иной схемы работы, исключение могут составлять проводники, подходящие к переключателям, выключателям и т. д.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

В некоторых областях в народном хозяйстве применяются сети постоянного тока:

• для оперативных цепей защит и питания автоматики на электрических подстанциях;
• в электрифицированном транспорте;
• в строительстве, промышленности, при складировании материалов.

В таких сетях используется только два проводника: положительная и отрицательная шины. Фазного или нулевого проводника в них нет.

Маркировка проводов и шин для сетей постоянного тока:

• красный цвет используется для проводов положительного заряда;
• синий – для шин и проводов с отрицательным зарядом;
• голубым цветом обозначается средний проводник.

В случае, если сеть постоянного тока создается от трехпроводной сети (путем ответвления), то цвет положительного проводника тот же, что и плюсового проводника трехпроводной цепи.

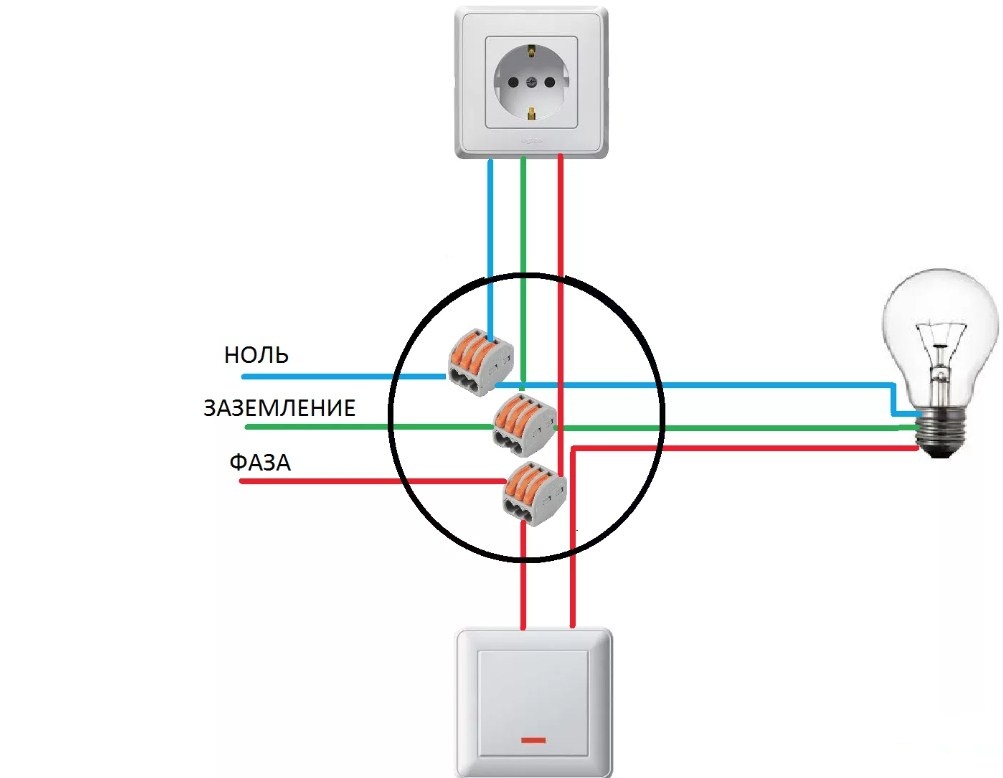

Цвета проводов в электропроводке

Обозначение проводов по цвету очень удобно, особенно когда их прокладку и подключение делает один человек, а обслуживать и ремонтировать будет другой.

Каждый цвет электропроводника определяет свое назначение в кабеле согласно определенному стандарту, который со времен СССР был несколько раз изменен.

На сегодняшний день проводники в электроустановках переменного тока с глухозаземленной нейтралью и напряжением до тысячи вольт имеют вполне конкретную маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

1. Нулевые рабочие проводники обозначаются голубым цветом.
2. Нулевые защитные окрашены в желто-зеленые поперечные или продольные полосы.
3. Совмещенный нулевой защитный и нулевой рабочий проводник по всей своей длине обозначен синим цветом с желто-зелеными полосами в местах соединения. Может быть и наоборот — весь проводник желто-зеленый, а места соединения окрашены в синий цвет.

Применяется такая комбинация цветов только для маркировки нулевых защитных защемляющих проводников.

Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?

Довольно часто возникают такие ситуации, когда подключение выполнено непонятно как. Некоторые электрики даже сегодня могут пользоваться устаревшими нормативами подключения проводки, из-за чего другим специалистам приходится искать ноль и фазу при помощи пробника и отмечать проводники нужным цветом изолентой или термоусадочной трубкой нужного цвета.

Определение фазы с помощью индикаторной отвертки

Внутри пробника расположен резистор и лампа. При касании жалом отвертки контакта и проводника под напряжением цепь замыкается и загорается лампа. Сопротивление снижает ток до минимального, защищая от поражения электричеством. Таким образом, узнать какой провод фазный достаточно легко.

Это наиболее предпочтительный вариант определения фазы, тем более стоимость отвертки вполне доступна. Главный ее недостаток – это возможность ошибочного срабатывания. Иногда индикаторная отвертка может среагировать на наводки и определить наличие напряжения там, где его нет.

Определение заземления, нуля и фазы с помощью контрольной лампы

Такой способ определения вполне действенный, но требует особой осторожности:

• в патрон вкручивается лампа, а в его клеммы закрепляются провода со снятой на концах изоляцией;
• можно воспользоваться и обыкновенной настольной лампой с электрической вилкой;
• технология достаточно проста – провода лампы поочередно подсоединяются к проводникам, которые требуют определения.

Таким способом можно узнать только в каком проводнике есть фаза. Если контрольная лампа загорелась, то, значит, этот провод имеет фазу. Если же лампа не горит, то среди проводов нет фазы или нет нуля. Этого тоже исключать нельзя.

Чтобы определить фазный провод, можно один из концов, идущих от лампы, подсоединить к известному нулю и тогда при подсоединении к фазному проводнику второго конца лампа загорится. Провод, который останется и будет соответственно ноль.

Способ определения фазы или нуля с помощью лампы хорош для проверки работоспособности проводки.

Следует помнить, что при работе с электрическими проводами требуется внимательность и осторожность.

Цветовая маркировка проводов в сетях 220 и 380В / Разное / Публикации / Строим Домик

В настоящее время промышленностью выпускаются электрические провода разного сечения с буквенно-цифровой и с цветовой маркировкой жил по всей длине провода. Главная функция любого вида маркировки – визуальное распознавание каждой отдельно взятой жилы провода по назначению, а также облегчение (ускорение) выполнения работ по монтажу и эксплуатации проводов.

Кроме того, разделение жил по цветам в силовой электрической цепи – это ещё и одно из современных требований техники безопасности, регламентированное ГОСТ.

Цветовая маркировка проводов

Электрический провод широко используется на производстве и в быту как в силовых цепях переменного тока (однофазная сеть 220В или трёхфазная сеть 380В), так и в цепях постоянного тока. Электрический провод бывает одножильный и многожильный. Жилы у провода могут быть однопроволочные или многопроволочные.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть – это электрическая сеть с двумя электрическими проводниками. Один проводник является фазным, второй является нулевым. Двухпроводная электрическая сеть сегодня всё ещё встречается в старых домах в виде обычной электрической проводки. Старая электрическая проводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.

Двухжильный провод используется для подключения выключателей, обычных розеток, светильников.

Т.к. обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля достаточно проблематично. Поэтому для того чтобы определить где фаза, а где ноль, используют отвёртку-индикатор, пробник, «прозвонку», тестер, мультиметр или другой электроизмерительный прибор.

Сегодня для того чтобы в процессе эксплуатации отличить фазу от нуля, при монтаже используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.

В качестве двухжильного провода часто используется гибкий провод с коричневой и синей (светло-синей, голубой) жилой. Настоятельно рекомендуется использовать в качестве фазного проводника жилу коричневого цвета, а в качестве нулевого проводника – жилу синего цвета.

Нередко встречаются двухжильные провода с другой расцветкой жил. Например, в таких проводах фазный провод может быть не коричневым, а красным, чёрным, серым или другим цветом.

В случае использования двух отдельных одножильных проводов есть два варианта маркирования. Первый – это использование проводов разного цвета. Например, в качестве фазы можно использовать красный провод, а в качестве нуля синий провод.

Если используются провода одинакового цвета, то маркировать фазную и нулевую жилу можно или с помощью цветной изоленты, или путём использования цветной термоусадочной трубки. При использовании цветной изоленты на фазный провод в начале и в конце наматывается изолента красного цвета, а на нулевой провод наматывается изолента синего цвета.

При использовании термоусадки маркирование одноцветных проводов практически аналогично маркированию изолентой. Термоусадка красного цвета надевается на фазный провод, а термоусадка синего цвета надевается на нулевой провод.

В домашних условиях можно маркировать жилы проводов и другими цветами.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Трёхпроводная электрическая сеть – это сеть с тремя электрическими проводниками. В настоящее время трёхпроводная сеть встречается всё чаще и чаще, особенно это касается новой проводки.

Цветовая маркировка электрических проводов 220 в

Как и в двухпроводной сети один проводник является фазным, второй нулевым, а вот третий проводник – это защитный провод заземления, служащий для защиты от поражения электрическим током. В трёхпроводной сети используется трёхжильный провод обычно с коричневой, синей и жёлто-зелёной жилой.

Коричневая жила – это фаза, синяя жила – нулевой проводник, жёлто-зелёная жила – проводник защитного заземления. Во избежание путаницы не рекомендуется в качестве фазного или нулевого проводника использовать жилу с жёлто-зелёной расцветкой.

Трёхжильный провод с цветными жилами используют для подключения современных розеток европейского образца, имеющих кроме фазного и нулевого контакта также и контакт для подключения проводника заземления. Для подключения светильников также используют трёхжильные провода.

Цветовые обозначения проводов в трёхфазной сети 380В

Цветовая маркировка проводов трехфазной сети 380В

Трёхфазная электрическая сеть может быть четырёхпроводной или пятипроводной, т. е. с четырьмя или с пятью жилами провода. Разница состоит лишь в наличии или отсутствии защитного проводника заземления. Т.е. четырёхпроводная сеть – это три фазных проводника, нулевой рабочий проводник и отсутствие защитного проводника заземления. Пятипроводная сеть – это три фазных проводника, нулевой рабочий проводник и наличие проводника заземления.

И в четырёхпроводной, и в пятипроводной сети под нулевой рабочий проводник используется синяя жила, а под проводник заземления используется жёлто-зелёная жила. Что касается трёх фаз A, B и C, то чаще всего под них используется коричневая, чёрная и серая жила соответственно. Но бывает также и другая расцветка жил проводов.

Четырёхжильный и пятижильный провод используют для подключения трёхфазной нагрузки или для разделения однофазной нагрузки по группам.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника. Первый проводник — это плюс, а второй проводник — это минус. В качестве плюсового проводника используется жила красного цвета, а в качестве минусового проводника используется жила синего цвета.

По итогам всего вышесказанного стоит отметить следующее: несмотря на определённые стандартные требования по цветовому маркированию проводов, без предварительной проверки не рекомендуется стопроцентно полагаться на цвет той или иной жилы провода.

Положительный или отрицательный красный провод

{% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% если результат.предложения %}

{{keywords_suggestions_title | побег}}

{% для предложения в result. suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}

{% конец для%}

{% конец%}
{% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{коллекция.название | побег}}

{% конец для%}

{% endif%}

{% endif%}

{% if result.products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %}
{% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %}
{% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result. products %}

{% если product.image %}
{% еще %}
{% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %}
{% еще %}
{% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% if translation. search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  {{result.term | escape}}

Руководство по цветам электропроводки в Великобритании

Если вы обучаетесь электрику, то цвета электропроводки — это один из первых и наиболее фундаментальных уроков, которые вы должны усвоить. В этом посте вы узнаете все, что вам нужно знать о цветах проводки в Великобритании, включая новую систему, старую систему и одно- и трехфазную проводку.

(Викимедиа)

Объяснение цветов проводки в Великобритании

Прежде чем мы углубимся в изучение цветов самих проводов, важно понять, почему у нас есть три разных типа проводов и роль, которую каждый из них играет в схема.

Заземляющий провод

Заземляющий провод является элементом безопасности в системах электропроводки. Он защищает вас от поражения электрическим током, обеспечивая путь для тока, протекающего к земле (или земле, отсюда и название). В то же время заземляющий провод предотвращает протекание тока через неисправную цепь, отключая предохранитель или автоматический выключатель.

Провод под напряжением

Провод под напряжением несет ток к вашим приборам от источника питания.

Нейтральный провод

Нейтральный провод отводит ток от ваших приборов к источнику питания.

Какие новые цвета проводки?

Как вы можете видеть на изображении ниже, новые (текущие) цвета проводки в Великобритании:

• Провод заземления → зеленый и желтый

• Провод под напряжением → коричневый

• Нулевой провод → синий

Какого цвета старые провода?

Старые цвета проводки в Великобритании по-прежнему имеют три провода: заземление, фаза и нейтраль. Однако в более старых системах электропроводки вы обнаружите, что цвета этих проводов отличаются:

• Заземляющий провод → зеленый и желтый (но иногда оголенные без гильзы)

• Провод под напряжением → красный

• Нулевой провод → черный

Когда появились новые цвета проводки?

Новые цвета проводки стали обязательными в 2006 году, хотя они использовались с 2004 года. Наличие двух систем может показаться запутанным, но на самом деле новая система была введена для того, чтобы цвета проводки в Великобритании соответствовали цветам проводки в других европейских странах. Это объясняет, почему вы можете услышать, что новую систему называют «гармонизированной» системой.

На практике вы, скорее всего, столкнетесь с новой системой проводки. С 1 апреля 2006 года правительство изменило законодательство, изложенное в BS 7671 (Требования к электроустановкам), сделав незаконным использование старых цветов проводки в новых установках. Однако, если вы столкнулись с системой, которая с тех пор не обновлялась, возможно, старая система проводки все еще на месте.

В некоторых домах есть как старые, так и новые системы электропроводки. Любые пристройки, построенные после 2006 года, будут иметь новые цвета проводки, но остальная часть дома может по-прежнему иметь старые цвета. Введение нового законодательства не гласило, что существующие здания должны быть полностью заменены проводкой — скорее, это изменение просто означало, что в новых установках должны использоваться новые цвета проводки.

В ситуациях, когда присутствуют обе системы проводки, помните, что:

• Заземляющий провод будет зеленым и желтым (или иногда оголенным в старых системах).
• Провод под напряжением коричневый в новых системах и красный в старых системах.
• Нейтральный провод синего цвета в новых системах и черного в старых системах.

Загрузите бесплатный информационный пакет

Узнайте, как пройти обучение на газового инженера, загрузив бесплатную копию нашего информационного пакета.

Загрузить информационный пакет

Однофазная и трехфазная проводка

Теперь, когда вы освоились со старой и новой цветовой системой проводки, следующий урок, который нужно усвоить, — это разница между однофазными и трехфазными источниками питания. . Мы не будем здесь вдаваться в подробности, но это поможет понять, чем отличаются эти две системы, почему они используются и как они выглядят с точки зрения электропроводки.

Однофазная система на сегодняшний день является наиболее распространенной и используется в большинстве домов, в то время как трехфазные источники питания могут работать с большим количеством энергии, поэтому используются в промышленных зданиях. Домашние системы электропроводки, которые мы обсуждали до сих пор, являются однофазными с тремя проводами (земля, фаза и нейтраль).

Трехфазные системы имеют три отдельных провода под напряжением — мощность в каждом проводе под напряжением не совпадает по фазе с двумя другими, отсюда и термин «трехфазный». Трехфазные системы не всегда имеют нейтральный провод, поэтому они могут состоять либо из пяти проводов (три контакта, земля и нейтраль), либо из четырех проводов (три контакта и земля).

В однофазной системе есть одна подача переменного тока (AC) с напряжением, которое меняется во времени синхронно от положительного к отрицательному, поэтому будут моменты, когда питание не подается. С другой стороны, трехфазные системы можно рассматривать как три источника переменного тока, работающие вместе с синусоидальными волнами, не совпадающими по фазе, поэтому питание всегда подается.

Хорошо иметь один источник переменного тока в бытовых условиях, потому что освещение и маломощные приборы могут работать при изменении мощности. Нам нужны трехфазные системы для промышленного использования, чтобы всегда было питание — без этого постоянного источника питания тяжелая техника не сможет нормально функционировать. Кроме того, в Великобритании трехфазные системы обеспечивают более высокое напряжение около 415 В по сравнению с примерно 240 В для однофазных систем.

Ключевые выводы

Мы рассмотрели здесь много материала, поэтому давайте в завершение рассмотрим несколько основных выводов:

• Новые цвета электропроводки в Великобритании: зеленый и желтый для провода заземления; коричневый для провода под напряжением и синий для нейтрального провода.
• Старые цвета электропроводки в Великобритании: зеленый и желтый (или голые) для заземляющего провода; красный для провода под напряжением и черный для нейтрального провода.
• С 1 апреля 2006 г. использование новой цветовой системы в новых установках является обязательным.
• Однофазные системы имеют три провода и обеспечивают одно питание переменного тока в моменты, когда питание не подается, поэтому они используются в бытовых условиях.
