Одна двойная розетка или две одинарных розетки – в чем разница?

Современные квартиры невозможно представить без различных бытовых приборов. В связи в этим нередко возникают ситуации, когда имеющихся точек подключения просто не хватает. Данная проблема решается добавлением новых розеток. Однако, это не всегда удобно, особенно после недавнего ремонта, поэтому выходом становится двойная розетка в один подрозетник, устанавливаемая взамен стандартного изделия. Двойные розетки отличаются компактными размерами, подходят к имеющейся проводке, расширяют возможности для подключения электроприборов.

Основные виды двойных розеток

Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.

Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.

Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.

Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.

В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:

• Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
• С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
• Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.

Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.

Как демонтировать старую розетку

Перед проведением данных работ следует обесточить квартиру или конкретную точку путем выключения автоматических тумблеров предохранителей. Только после этого можно приступать непосредственно к демонтажу.

Данная процедура выполняется довольно легко:

• вначале с помощью отвертки нужно снять внешнюю декоративную накладку;
• отсоединить провода;
• выкрутить фиксирующие лапки и удалить розетку;
• извлечь старую монтажную коробку.

После выполнения данных действий освободившееся отверстие следует очистить от остатков штукатурки. Сделав это, можно приступать к установке нового моноблока.

Материалы и инструменты

Перед началом работ следует запастись всеми необходимыми материалами, комплектующими изделиями и инструментами.

Для монтажа понадобятся:

• Перфоратор или ударная электродрель для устройства посадочного места, куда будет устанавливаться подрозетник.
• Кабель для перемычек.
• Индикаторная отвертка. Необходима для того чтобы определить фазный и нулевой провод.
• Подрозетник, лучше Legrand, изготовленный из прочного огнеупорного пластика или металлический.
• Мультиметр. Нужен для замеров напряжения на участках электрической цепи, где планируется подключение.
• Моноблок, выполненный в виде двойной розетки.
• Отвертки с крестовой или плоской рабочей частью, в соответствии с используемыми саморезами.
• Саморезы или другой подходящий крепеж, используемый при установке розетки в установочную коробку.
• Острый канцелярский нож, с помощью которого осуществляется зачистка изоляции проводников.
• Изолента для защиты соединений и открытых частей.
• Гофрированная трубка. Ее использование не обязательно, но желательно для обеспечения дополнительной электробезопасности.

Сборные розеточные короба

Толщина и долговечность пластика в разных моделях по сути одинаковы. Их отличают лишь соединительные элементы:

Банки соединяют вместе плотно сжимая их, пока не услышим щелчок. В результате распределительные коробки складываются в одну линию на расстоянии, позволяющем устанавливать розетки / переключатели в один ряд. Крепления сбоку которые не нужны, перед сборкой чаще всего обрезаются ножовкой, чтобы не мешали установке подрозетника в стену.

Там где нужно, делаем разлом и вводим провод. Чтобы иметь как можно больше места внутри короба вводите кабель с задней части банки (насколько это возможно).

Полезное: Схема подключения мотора от стиральной машины

При необходимости без проблем можете соединить банки различной глубины.

Разводка проводов и подключение

Перед началом подключения необходимо очистить жилы кабеля от изоляции. Эта операция выполняется острым ножом. Длина провода не должна быть слишком большой, обычно она составляет не более 12 см. Сами жилы очищаются от изоляции примерно на 1 см. Если провода слишком короткие, то они удлиняются.

Пока не начался монтаж двойной розетки определяется маркировка кабелей по принадлежности. Коричневым или красным цветом окрашивается фазный проводник, реже его окраска бывает черной или белой. Нейтральный провод заключается в изоляцию голубого или бело-синего цвета. Заземляющий проводник всегда окрашен в традиционный желто-зеленый цвет.

Однако, иногда цветовая гамма нарушается, поэтому рекомендуется выполнить измерения. Для этого используется индикаторная отвертка, которая поочередно касается оголенных проводов. На фазном проводе световой сигнал загорается, а на нулевом такой сигнал будет отсутствовать.

Перед тем как начнется установка двойной розетки помещение нужно обесточить с помощью автоматического выключателя. При отсутствии возможности отключить лишь одно помещение, полностью обесточивается вся квартира. В месте выхода провода, где будет подключаться двойная розетка, необходимо еще раз проверить наличие или отсутствие напряжения.

Провода скручиваются между собой непосредственно внутри подрозетника. Соединение оголенных концов осуществляется методом пайки или с использованием специального латунного контакта. Во втором случае последующая эксплуатация розетки становится более безопасной.

Порядок проведения работ

Так как установка двойной розетки в большинстве случаев — это часть косметического ремонта, то мы будем рассматривать ситуацию, в которой у вас уже есть старая розетка, старая алюминиевая проводка и поклеены обои.

Отключить электричество в квартире

Отключите электричество в щитке

Демонтировать старую розетку и подрозетник

Демонтируем розетку и подрозетник

Подрозетник нужно демонтировать только в том случае, если он старого (советского) образца

Освобождаем место под новый подрозетник

Там обычно гипс, который можно сбивать отверткой, стамеской или зубилом без особых сложностей

Примеряем новый стакан

Продеваем провода в подрозетник
Для этого продеваем провода в соответствующие функциональные отверстия и вставляем стакан в получившуюся нишу в стене. Следим за тем, чтобы глубина позволяла стакану не выступать за поверхность стены.

Разводим раствор гипса (алебастра)

Чтобы сделать раствор возьмите посуду (например консервную банку), насыпьте стакан алебастра и добавляйте воды, пока раствор не достигнет плотности сметаны. Раствор следует перемешивать довольно быстро, чтобы гипс не застыл раньше времени

Внутренние края отверстия смачиваем водой

Это нужно сделать обязательно, чтобы гипс хорошо прилип к повехности

Наносим гипс на внутреннюю поверхность отверстия под подрозетник

Алебастр следует наносить с запасом, чтобы подрозетник хорошо закрепился

Также наносим алебастр на внешнюю поверхность подрозетника

После нанесения алебастра на подрозетник, следует его сразу же вставлять в стену, предварительно продев провода.

Остатками алебастра замазываем получившиеся щели между стеной и подрозетником

Не дожидаясь, пока гипс окончательно затвердеет следует убрать все лишние наплывы, чтобы обои легли обратно без изъянов.

Зачищаем провода

Провода следует зачищать на длину не более 10 мм если иное не указано на самом корпусе розетки

Подключаем механизм

Подключаем механизм двойной розетки

Закрепляем механизм в стакане

Выбираем, как будет располагаться двойная розетка, горизонтально или вертикально и закрепляем с помощью распорных ножек отверткой.

Приклеиваем обои на место

Не используйте для этого обойный клей — он долго сохнет и не схватится сразу. Применяйте ПВА или другой канцелярский клей.

Проверьте, чтобы клей не попал на контактные клеммы, иначе при включении электричества может возникнуть замыкание

Прикручиваем декоративную рамку/обналичник двойной розетки

Конечный результат

Дожидаться высыхания клея не нужно, можно монтировать. Можно пользоваться.

Тройная розетка в один подрозетник

Первый — простой вариант, это снять одинарную розетку и установить на её место тройную в тот же подрозетник. Выглядят такие розетки не совсем красиво, имеют треугольную форму, да и купить их не совсем просто, они не пользуются большой популярность и, соответственно, мало кто занимается их продаёт. На фото ниже представлена такая тройная розетка, которая устанавливается в один подрозетник.

Тройная розетка, устанавливаемая в один подрозетник

Установить её проблем не составит, снимаем старую, устанавливаем новую, как установить розетку рассказано в отдельной статье.

Как подключить двойную розетку. Двойная розетка – это вынужденная мера?

Содержание

1. Как подключить двойную розетку. Двойная розетка – это вынужденная мера?
2. Двойная розетка размеры. Одна двойная розетка или две одинарных розетки – в чем разница?
3. Двойная розетка в два подрозетника. Как подключить двойную розетку в один подрозетник?
   • Что потребуется для работы
   • Последовательность подключения двойной розетки в один подрозетник
4. Видео как подключить двойную розетку к 220В

Как подключить двойную розетку.

Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Двойная розетка размеры. Одна двойная розетка или две одинарных розетки – в чем разница?

Перед монтажом электропроводки в новой квартире или перед заменой проводки при капитальном ремонте любой хозяин встает перед выбором, сколько и каких розеток ему необходимо установить в каждом помещении. В современных квартирах розетки редко устанавливаются по одной, обычно рядом ставят по две, три, а в некоторых случаях даже четыре электрических розетки. Например, у рабочего места с компьютером лучше установить 3-4 розетки, иначе без удлинителя будет не обойтись.

Практика показывает, что розеток много не бывает. Если нам необходимо установить рядом две розетки, то у нас есть выбор – установить две одинарные электрические розетки в двухпостовой рамке или одну двойную электрическую розетку. В серии Florence представлены двойные розетки и многопостовые рамки, поэтому реализовать можно оба варианта. Что же выбрать?

• Двойные розетки созданы для того, чтобы вместо одной старой розетки можно было установить одну двойную розетку в имеющийся подрозетник. Это позволяет удвоить количество розеток при косметическом ремонте квартиры. Для этого и были разработаны двойные розетки.
• Цена на двойную розетку меньше , чем цена на две одинарные розетки в двухпостовой рамке, убедимся в этом на примере белых или бежевых розеток серии Florence.

1. Расчет цены на две одинарные розетки в двухпостовой рамке

2. Расчет цены на альтернативный вариант – на двойную розетку

Необходимо также отметить еще одну особенность двойной и одинарных розеток.

Можно смонтировать проводку так, чтобы к каждой одинарной розетке были подключены мощные электроприборы, т.е. чтобы через каждую протекал ток до 16 А. Но для этого необходимо, чтобы розетки были либо запитаны через две отдельные линии кабелями обычного для подключения розеток сечения (2,5 мм2), либо запитаны последовательно через кабель увеличенного сечения. В итоге можно добиться того, чтобы суммарный максимальный ток, который может протекать через две одинарные электрические розетки, составлял бы 32А. Этого невозможно сделать, смонтировав двойную электрическую розетку.

Подводя итоги, можно сказать, что двойные розетки незаменимы, если перед нами стоит задача по увеличению количества розеток в предварительно установленных подрозетниках. В основном это актуально при замене розеток в процессе косметического ремонта, если не проводится замена проводки с установкой новых подрозетников. Одинарные розетки под многопостовой рамкой выглядят более эстетично, чем двойные розетки, и дают большую свободу выбора. Этот вариант подходит для капитального ремонта квартиры с заменой проводки или для обустройства квартиры без отделки в новостройке.

Двойная розетка в два подрозетника. Как подключить двойную розетку в один подрозетник?

Двойная розетка – это удобное и практичное решение как для бытовых, так и для жилых помещений. Но это не означает, что подобное изделие в состоянии выдерживать потребителей с высокой мощностью. И чтобы установить двойную розетку в один подрозетник необходимо знать несколько основополагающих правил.

Что потребуется для работы

Прежде чем приступать к монтажу, следует вооружиться некоторым инструментом, а именно:

• Перфоратор.
• Коронка для работы по гипсокартону или коронка для бурения бетонных поверхностей.
• Фигурная и плоская отвёртка.
• Монтёрский нож с новым острым лезвием.
• Бокорезы.
• Подрозетник.

Подрозетник выбирается в зависимости от той поверхности, на которую он будет установлен. Со специальными раздвижными лапками – для гипсокартона, обычный пластиковый – для бетона.

Последовательность подключения двойной розетки в один подрозетник

Алгоритм действий описан с того самого момента, как перфоратором уже сделано отверстие в бетоне или гипсокартоне, в него вставлен и закреплён подрозетник. Чтобы закрепить изделие в гипсокартоне достаточно фигурной отвёрткой закрутить винты на корпусе, что приведёт к раздвижению фиксирующих лапок.

Для укрепления подрозетника в бетоне необходимо использовать шпаклёвку, размешанную с небольшой порцией строительного клея. После этого можно приступать к процессу монтажа.

Двойная розетка очень удобна тем, что с одного механизма на другой идёт провода-перемычки, установленные ещё на заводе. Всё что остаётся сделать мастеру – только подключить изделие к домашней сети.

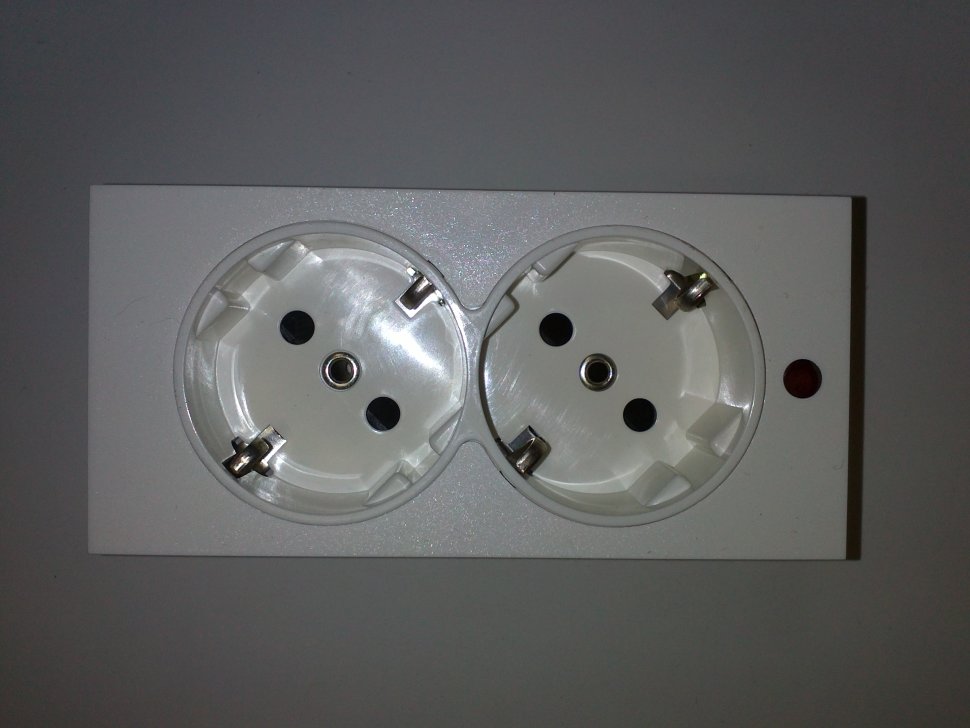

Внешний вид двойной розетки

Последовательность установки двойной розетки в один подрозетник:

1. Убедиться в том, что кабель, к которому будет подключена розетка, не находится под напряжением. Можно воспользоваться для этой цели индикаторной отвёрткой или мультиметром.

2. С помощью фигурной отвёртки открутить 2 винта, которые соединяют пластиковую панель с механизмом розетки.

3. Используя монтёрский нож, очистить изоляцию проводов не менее чем на 1 см. Лучше всего использовать специальный нож для снятия изоляции, которые не наносит вреда жилам, но такой инструмент предпочитают покупать только профессиональные электрики.

4. Послабить фиксирующий винт левой клеммы механизма розетки, вставить в него фазный провод. Обычно он с более агрессивным цветом изоляции: красный, тёмно-коричневый, реже – чёрный. Затянуть винт.

5. Послабить фиксирующий винт правой клеммы механизма розетки, вставить в него нулевой провод. «Ноль» маркируется более «тёплыми»: синий, голубой. Затянуть винт и проверить качество фиксации обоих проводников.

6. Послабить винт, который расположен на средней клемме. Это клемма заземления и к ней должен подходить провод с жёлто-зелёной изоляцией. Затянуть винт и проверить качество соединения.

Правильное подключение провода

7. Механизм с подключёнными проводами можно укладывать в подрозетник, аккуратно их изгибая. Основное правило – не нарушить изоляцию, иначе короткого замыкания не избежать.

8. Когда механизм будет находиться в подрозетнике, необходимо проверить его с помощью уровня, а после — затянуть боковые винты, которые разведут в стороны «лапки» и надёжно зафиксируют всю конструкцию.

9. Приложить пластиковую накладку и закрепить её двумя болтами.

Готовая двойная розетка

После того как розетка будет готова, следует править её на исправность, а после – на отсутствие зазора между декоративной накладкой и стеной. Если зазор слишком большой и конструкция выглядит не эстетично, то необходимо снять накладку, послабить фиксирующие винты и немного «утопить» механизм в подрозетник. А после – вернуть в своё первоначальное состояние.

Видео как подключить двойную розетку к 220В

Электричество — Распределяет ли одна настенная розетка питание между обеими вилками переменного тока?

спросил
10 лет, 5 месяцев назад

Изменено
1 год, 6 месяцев назад

Просмотрено
24к раз

В стандартной настенной розетке (две трехконтактные розетки) обе розетки делят питание? Скажем, я подключил сетевой фильтр к одному, а сетевой фильтр к другому, и к каждому из них подключено 5 устройств. Будет ли это так же, как если бы я подключил оба сетевых фильтра к одной розетке с помощью разветвителя?

Я спрашиваю, потому что думаю получить что-то подобное
но он подключается только к одной розетке, где в настоящее время у меня есть сетевой фильтр, подключенный к каждой розетке.

Это нормально или это перегрузит розетку?

• электрические
• розетки

1

Это зависит. Розетки изготавливаются таким образом, что обе розетки питаются от одного источника — один провод «горячий» и один «нейтральный» и провод заземления для безопасности.

Почти на всех розетках эти розетки соединены небольшими латунными выступами, которые соединяют соединения от одной розетки к другой. Если вы прикрепите горячий и нейтральный провода к винтам для одной розетки, эти латунные выступы перенесут это соединение к другой розетке. Это работает так же, если вы используете пресс в соединениях, которые представляют собой отверстия на задней части некоторых розеток (но многие профессионалы и домашние мастера не одобряют использование пресса в соединениях). Латунные выступы сбоку передают питание от одной розетки к другой.

Вы можете изменить это. Если вы сломаете латунный язычок на горячей стороне, горячий провод, который вы прикрепите к одной розетке, НЕ перенесется на другую розетку в розетке. Этот метод часто используется, чтобы иметь розетку с постоянно работающей розеткой (для часов и т. д.) и коммутируемой розеткой (для прикроватных ламп). Розетка подключена двумя отдельными горячими проводами, один из которых всегда горячий, а другой проходит через выключатель. Они могут быть на одном или разных выключателях в зависимости от нескольких факторов. Нейтральная сторона может быть подключена или не подключена в зависимости от нескольких факторов, которые здесь не являются критическими.

Вы также можете разделить розетки, если вам нужна отдельная розетка для устройства с высокой потребляемой мощностью, например обогревателя, и провести отдельную линию от панели. (Для этого обычно требуется отдельная нейтраль).

В вашем примере, если розетки настроены традиционно, то есть запитаны от одной линии, разницы нет, разве что подключение к розетке несколько безопаснее, чем несколько разветвителей. Убедитесь, что общая нагрузка, которая может использоваться одновременно, не превышает мощности устройств защиты от перенапряжения или автоматического выключателя на линии.

3

В стандартной настенной розетке (две трехконтактные розетки) обе розетки делят питание?

Короткий ответ «вероятно». Мы не можем быть абсолютно уверены, не вскрыв немного вещи.

Впрочем, вам не о чем слишком беспокоиться. Подключи все и попробуй. Если выключатель не щелкнет*, то проводка в стене безопасна. Единственным последствием «перегрузки цепи» является срабатывание выключателя. Если это произойдет, просто снова включите выключатель и найдите другое решение.

Помните также, что несколько розеток, возможно, в разных комнатах, могут быть подключены к одной цепи. Возможно, вы уже имеете нагрузку на эту цепь и не знаете об этом. Итак, еще раз, просто попробуйте и посмотрите.

Вы можете подумать о том, чтобы сложить номинальные нагрузки, указанные на каждом устройстве, и использовать их, чтобы решить, будет ли это перегружать цепь. Это не работает, так как устройства редко потребляют полную номинальную нагрузку. Отличным примером является компьютерное оборудование — мой ноутбук рассчитан на 90 Вт, но обычно потребляет около 10 Вт.

*При условии, что все подключено правильно и работает нормально.

8

Получите устройство с защитой от перенапряжения, например: http://www.amazon.com/dp/B00T3QBRI6?psc=1 или это: http://www.amazon.com/dp/B018T28QNS?psc=1.

В общем, старайтесь не перегружать домашние сети.

Кроме того, независимо от того, используют ли розетки совместное питание, устройство защиты от перенапряжения в одной никогда не защитит другую, поскольку оно находится «ниже по течению» (за неимением лучшего слова) от обеих из них. Сетевой фильтр предназначен для сглаживания перебоев в питании, которые могут повредить чувствительное (например, компьютерное) оборудование. Любые адаптеры постоянного тока, которые вы подключаете, уже сами по себе выполняют значительное сглаживание.

Я могу ошибаться, но вы, кажется, путаете функцию устройства защиты от перенапряжений и автоматических выключателей и/или УЗО в вашем распределительном щите.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

electric — Можно ли разделить двойную розетку на две отдельные?

спросил
5 лет, 10 месяцев назад

Изменено
5 лет, 10 месяцев назад

Просмотрено
2к раз

Извините, я мало разбираюсь в электрике, поэтому моя терминология неверна.

У меня есть двойная розетка, которую я хочу разделить на две отдельные. Я думал, что две пары проводов просто пропускают ток к своим соответствующим розеткам. Но я попытался отключить их, а затем подключить к двум одиночным, и не только это не сработало, но половина других розеток в комнате перестала работать. Так что это явно немного сложнее, чем я думал.

К сожалению, из-за того, как расположены опоры (существующая стена с уже установленными листами), я не смогу переместить два отдельно или даже проложить дополнительные провода.

Можно ли как-то разделить его на две части без дополнительной проводки?

• электрика
• проводка

11

Вы можете заметить металлические выступы между верхним и нижним винтами с каждой стороны выпускного отверстия. Они закорачивают верхние и нижние выпускные отверстия вместе. Один набор черных/белых проводов обеспечивает питание и обеих розеток , а другой набор проводов идет к другим розеткам. Вот почему, когда вы отключили второй комплект проводов, другие розетки перестали работать. Первоначальный установщик использовал саму розетку в качестве перемычки между комплектами проводов.

В случаях, когда две розетки питаются отдельно (обычно когда одна управляется переключателем), эти выступы отламываются, чтобы изолировать две розетки.

Если вы хотите разделить подачу на новую розетку, одним из способов будет подключение новых проводов к винтам на розетке. Таким образом, розетка действует как перемычка между всеми тремя комплектами.

Однако отмечу, что, хотя подключение к розетке «впритык» является законным, здесь многие электрики им не пользуются и не доверяют им. Лучшим способом было бы удалить провода от задних ударов и соединить два черных провода вместе с новым черным проводом и коротким отрезком провода (косичкой) с помощью проволочной гайки подходящего размера. Затем подсоедините косичку к выходному винту. Сделайте то же самое для белых проводов.

Наконец, я должен отметить, что работа с сетевым напряжением очень опасна.
