преимущества использования в системе вентилирования

Главная » Приточная вентиляция » Дроссель клапан: назначение и преимущества использования в системе вентиляции

Дроссель-клапан – специальное устройство в системе вентиляции, которое за счет своей конструкции позволяет регулировать объемы проходящего через систему воздуха. Принято выделять дроссель-клапан прямоугольный и дроссель-клапан круглый.

Сфера применения подобных клапанов довольно широка, особое распространение они получили на пищевых и промышленных предприятиях, где крайне важно обеспечивать достаточный приток свежего воздуха. Обратите внимание на то, что использование устройства не допускается во взрывоопасной и агрессивной среде, а также если температура воздуха в системе превышает 80 градусов по Цельсию.

[contents]

Дроссель-клапан устанавливается в системе вентилирования в местах ответвлений воздуховодов от центральной магистрали. Устройство позволяет регулировать объемы проходящего воздуха и выравнивать сопротивление для нормальной работы всей системы. В продаже имеются дроссель-клапана разного диаметра и размера, подбирать устройство стоит по размерам самого воздуховода.

В основном круглый дроссель-клапан обозначается, как РК-300-хх, где хх – необходимый диаметр конструкции, к клапанам прямоугольной серии принято применять обозначение РК-302. Обратите внимание на то, что при заказе дроссель-клапана обязательно необходимо указать диаметр конструкции и сечение. Помимо распространенных размеров некоторые компании по согласованию с клиентом готовы выпускать клапаны по индивидуальным размерам.

Содержание

1. Типы клапанов
2. Устройство и принцип работы
3. Установка дроссель-клапана в вентиляционную систему
4. Виды дроссель-клапана

Типы клапанов

На сегодняшний день дроссель-клапан представлен на рынке в следующих модификациях:

Круглый

Изготавливается из стали толщиной от 0,5 до 1 мм, минимальный диаметр конструкции – 100 миллиметров. Что касается длины, то она зависит от пожеланий клиента. В основном конструкция предусматривает наличие специальной площадки для подведения проводов и установки электропривода;

Прямоугольный

Толщина стали – от 0,5 до 1 мм, минимальные размеры конструкции – 10 см2. К особенностям конструкции можно длину, которую может выбрать потребитель, присутствие пульта управления, изготовленного из пластика, а также площадки для подключения электрического привода.

Дроссель клапаны в обечайке с сектором управления изготавливаются в соответствии с требования ГОСТа и строительных норм и правил.

Устройство и принцип работы

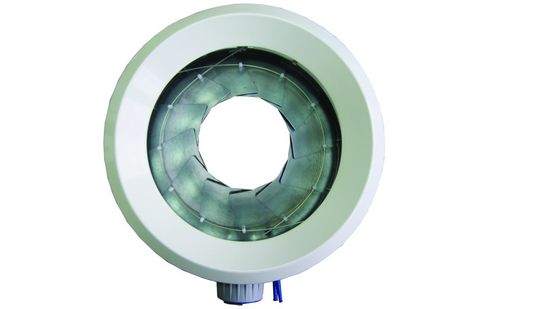

Дроссель-клапан – прямоугольный либо круглый патрубок, внутри которого закреплено металлическое полотно. Управление положением полотна осуществляется посредством электропривода либо вручную, от положения полотна зависят объемы потока воздуха, проходящего через систему.

У электрического привода при управлении клапаном есть следующие преимущества:

• легкое управление положением полотна в случае, если он находится в труднодоступном месте;
• легкое управление клапаном, если он имеет слишком большие размеры;
• есть возможность подключить дроссель-клапан к общей электрической системе вентиляции.

В основном подобные клапаны изготавливают из оцинкованной стали. На рынке представлены конструкции следующего вида:

Обратите внимание на то, что дроссель-клапан не предусмотрен для полного перекрытия потока воздуха в системе вентиляции, так как даже в вертикальном положении через систему проходит около 10 процентов воздушного потока.

Регулировка системы в ручном режиме производится с помощью поворота специальной ручки. Каждый поворот наклоняет внутренне полотно на 10-15 градусов, для того, чтобы закрепить ручку в определенном положении, необходимо зафиксировать ее с помощью специального болта.

Установка дроссель-клапана в вентиляционную систему

Монтаж дроссель-клапан осуществляется непосредственно в систему вентиляции. Выбор формы клапана зависит напрямую от формы сечения воздуховода в месте монтажа устройства. Обратите внимание на то, что положение клапана в системе непринципиально, главное – если клапан будет эксплуатироваться в ручном режиме, к ручке управления должен быть обеспечен легкий доступ.

Крайне важен монтаж дроссель-клапана в системе, где используются радиальные вентиляторы. В момент включения такой системы заслонка кабеля должна быть опущена, поднимать ее стоит постепенно, в ином случае электродвигатель может сгореть из-за перегрузки.

Виды дроссель-клапана

Воздушный клапан Арктос

Клапан квк Арктос – предназначается для регулировки силы воздушного потока в системе вентилирования, может быть использован для ограничения прохода воздуха по вентиляции. Изготавливается из оцинкованной стали, защищенной от коррозии. В конструкции имеется специальное резиновое уплотнение, облегчающее монтаж устройства в систему.

В комплекте с клапаном идет электрический привод, позволяющий автоматизировать работу системы.

Клапан сохраняет свою работоспособность вне зависимости от ориентации в пространстве.

Регулирующие клапаны Лиссант

Многостворчатые регулирующие воздушные клапаны от компании Лиссант предназначены для использования в системах вентилирования, кондиционирования и отопления. Наличие сразу нескольких створок гарантирует более точную настройку.

Предусмотрено управление системой в ручном и автоматическом режиме, для последнего потребуется дополнительный заказ электрического привода.

Устройство изготовлено из стали, защищенной от коррозии, имеет продолжительный срок эксплуатации и прекрасно справляется с поставленной задачей.

Дроссель-клапан ДКП-00

Стандартный клапан с ручным управлением отечественного производства используется для регулировки потока воздуха в системе вентилирования и для предотвращения прохождения воздуха в выключенной системе. Может быть использован только в неагрессивной и безопасной от взрывов среде.

Управление заслонкой осуществляется в ручном режиме, один поворот ручки гарантирует изменение положения заслонки на 10-15 градусов. Положение заслонки фиксируется с помощью специального болта.

Дроссель-клапан взрывозащищенный

Используется для регулировки потока воздуха, а также невесомых взрывоопасных веществ в вентиляционной системе на промышленном производстве. Может быть использован в системе вентилирования, кондиционирования и отопления.

Данный вид заслонок особо востребован на производствах, где существенно повышен риск взрыва. За счет прочной конструкции допускается использование устройства в агрессивных средах и при повышенных температурах воздуха.

Дроссель-клапаны ДКСП

Прямоугольные дроссель-клапаны применяются в стандартных системах кондиционирования и вентилирования, где нет риска взрыва либо резкого повышения температуры. Устройство может применяться для регулировки количества проходящего через систему воздуха, а также для перекрытия воздушного потока в случае выключения вентиляции. Управление системой производится в ручном режиме. Предусмотрено место для подключения электродвигателя.

Что такое дроссель-клапан в вентиляции и какие преимущества он имеет для покупки

Дроссель-клапан для вентиляции может уменьшать просвет воздуховода, изменяя таким образом объём потока воздушной массы. С его помощью усовершенствуется вентиляционная система.

По сути, это патрубок (коротенький отрезок трубы), внутри которого закреплена вращающаяся на своей оси лопасть.

Дроссель-клапан воздуховода ставится чаще в разветвления трубы для регулировки интенсивности потока воздуха, т. е. это часть воздуховодов. В наиболее распространенных среди бытовых систем дроссельных заслонках ручного типа с круглым сечением используется Ø100 мм.

Дроссельная воздушная заслонка может формировать проходное сечение, диаметр которого гораздо меньше, чем у проводящего воздух трубопровода. Т.е. это устройство, которое позволяет произвольно уменьшать просвет воздуховода в нужной точке системы канальной вентиляции. Далее разберем: дроссель клапан для вентиляции, где устанавливается и зачем.

Строение и работа

Функционирование дроссель-клапана объясняется вмонтированной под некоторым углом лопасти, которая может частично перекрывать поток воздуха. Лопасть – это элемент управления потоком воздуха примерно того же диаметра, что и труба.

Делают ее чаще всего из жести, т. е. оцинкованной стали разной толщины, согласно стандартам – до 1 мм. Когда клапан открыт – давление в вентиляционной трубе приближено к атмосферному, а когда закрыт – оно уменьшается. Однако на 100% перекрыть воздух дроссельная заслонка не в состоянии. Даже в полностью закрытом состоянии она может задержать максимум 90% потока.

Заслонки делаются из стали – нержавеющей, углеродистой и оцинкованной. Важная особенность – благодаря клапану в месте, где устанавливается дроссель, воздушные потоки, идущие изнутри здания и внутрь него, в системе не встречаются и не перемешиваются.

Эти запирающие устройства предназначаются для неагрессивных сред не больше 80°C. Движущиеся массы должны быть свободными от волокон и налипающих частичек, содержание пыли – до 100 мг/м3. Предельный напор в системе –1500 Па.

В бытовых системах Ø труб обычно не превышает 20 сантиметров, соответственно, подбирается и заслонка.

Разновидности клапанов

Дроссельные заслонки систематизируют, кроме сечения, конфигурации и размера, по назначению. Также они различаются способом регулировки и материалом. Лучшие – это изделия, встраиваемые в воздуховоды по техническим параметрам. Вентиляционные дроссельные клапаны делаются:

• круглой формы,
• прямоугольные,
• ручные,
• с электроприводом. Приводов может быть 3 типа:
• механический,
• электромеханический,
• электрический.

Покупают дроссель-клапан https://energo1.com/catalog/klapany/drossel_klapany/ обычно 100–1250 mm в диаметре, что является в стандарте. Но по особым параметрам согласно чертежам заказчика изготавливаются любые нестандартные изделия. То же самое относится и к прямоугольным заслонкам. В основном сырьем служит сталь 0,5-1 mm толщиной, покрытая антикоррозийным слоем цинка. При ручной регулировке заслонка оборудуется ручкой, при оснащении электроприводом – наружной площадкой для крепления привода.

На торцах есть фланцы для прикрепления к вентилятору или воздуховоду.

Широкий ряд типоразмеров прямоугольных дроссельных клапанов дает возможность выбрать прибор под любую систему воздухообмена.

Зачем устанавливать дроссель-клапан

Ограничения на эксплуатацию дроссель-клапанов отсутствуют. Их можно устанавливать в каналы вентиляционных систем разного назначения:

бытового, социального, торгового, производственного.

Задачи, которые решает устройство:

• Обеспечивать полноценную вентиляцию путем регулирования объёма, движущегося по каналам воздуха. В цехах на производственных предприятиях мониторить наличие и объем примесей в воздушной массе. Перекрытие венттрубы в случае появления встречного потока, т. е. обратной тяги, в т. ч. в случаях остановки вентилятора. Выравнивание тяги в вентиляционных контурах, системах кондиционирования и воздушного отопления.
• Затраты на вставку дросселя в канал вентиляции не идут ни в какое сравнение с той выгодой, которую оно приносит. Простое примитивное устройство работает практически безотказно долгие годы, легко монтируется и элементарно обслуживается – требует только ежегодной механической чистки.

Особенности выбора

Установка клапанов сечением больше 50 см не рекомендуется для частных домов. Крупные лопасти оказывают потоку большое сопротивление, что сопровождается вибрацией и шумом.

Дроссель клапан выбрать можно округлой или прямоугольной формы, по сечению воздуховодов. Положение в пространстве не имеет никакого значения, но нужна комфортная ручка для манипуляций заслонкой.

Выбирая дроссель, учитывайте такие аспекты:

• Есть ли электровентилятор.
• Сечение всех компонентов системы с вентилятором должно отвечать друг другу.
• Возможность эксплуатации на морозе.
• Подходящие форма и размер.
• Возможность подключения электропривода, немедленно или в перспективе.
• Отказываться от ручного типа заслонки есть смысл лишь в случае невозможности ее применения или при отсутствии безопасного доступа.

Многообразие моделей позволяет оснастить и мощную производственную сеть, и подобрать заслонку для небольшой бытовой схемы в одной комнате.

Резюме

Установка дроссель-клапанов не требует ни много усилий, ни много времени. Взамен же вы получите оптимально работающую вентсистему без неприятных сюрпризов, связанных с непогодой или техническими неполадками оборудования.
