Какие розетки выбрать — розетки с заземлением или розетки без заземления?

Если в помещении нет заземления, то в нем устанавливают розетки без заземления. Обычно это старые жилые дома или офисы, где не проводилось капитального ремонта и замены электропроводки. В таких помещениях нет смысла устанавливать розетки с заземлением, потому что заземляющий контакт розетки будет просто не к чему подключить.

Если здание современное и в нем предусмотрено заземление, то обычно в нем устанавливаются розетки с заземлением. Визуально один вид розеток легко отличить от другого по наличию заземляющего контакта.

Случается, что владелец помещения просто не понимает, что такое заземление и зачем оно нужно. Он может им просто пренебречь, немного сэкономить и установить розетки без заземления в дом с современной электропроводкой с заземлением.

Рассмотрим, почему это опасно?

В наших квартирах множество электроприборов. При нормальной работе прибора напряжения на корпусе нет. Жильцы квартиры привыкли, что до электроприбора в процессе работы можно безбоязненно дотрагиваться. В случае поломки электроприбора, включенного в сеть, на его корпусе может возникнуть напряжение, дотрагиваться до него опасно для жизни. Визуально наличие напряжения на корпусе прибора определить не возможно, если только он не нагрелся до такой степени, что начал плавиться, дымить и пахнуть.

Представим себе ситуацию, что электроприбор сломался, и на его корпусе появилось напряжение.

Если в жилом помещении нет заземления, то при касании к корпусу сломанного электрического прибора (утюга, пылесоса или стиральной машины) весь ток пройдет через тело человека, и это может быть смертельно опасным. Для здоровья человека опасен ток в несколько десятков миллиампер.

Если в жилом помещении есть заземление, то ситуация будет другой. Сопротивление тела человека гораздо выше, чем сопротивление проводников в цепи заземления. Большая часть тока при поломке электрического прибора уйдет именно в цепь заземления. Даже если человеку не повезет коснуться до электрического прибора в момент его поломки, и корпус прибора будет под напряжением, то все равно он получит гораздо более слабый удар электрическим током, чем мог бы получить при отсутствии заземления.

Подключение розеток должно проводится квалифицированным специалистом! Если к клеммам заземления розетки в процессе их установки не был подсоединен провод заземления, то установка розетки с заземлением не дает никаких преимуществ по сравнению с розеткой без заземления.

Напоминаем, что заземление – это мера, повышающая безопасность и необходимая для защиты от удара электрическим током, и если оно предусмотрено, то не стоит им пренебрегать, даже если в вашем электрическом щите установлены все необходимые и самые современные аппараты защиты (автоматические выключатели, УЗО и др.).

В целях повышения электробезопасности в домах с современной электропроводкой необходимо устанавливать электрические розетки с заземлением. Для повышения безопасности группы розеток в квартирном электрощите должны быть также защищены качественным устройством защитного отключения (УЗО).

Нужно ли в квартире ставить розетки с заземлением ?

Большинство современных розеток выпускают с третьим контактом для подключения заземляющего проводника. Нужны ли они в доме или можно по старинке пользоваться розетками без заземления? Мы расскажем, чем полезно подведение заземления к розетке, и какие условия должны быть соблюдены, чтобы оно нормально работало в вашем доме.

Для чего нужно заземление в квартире?

Заземление — это принудительное соединение электроустановок и оборудования с заземляющим устройством. По сути заземление призвано защитить человека (и животных) от опасного воздействия тока при пробое изоляции и подаче напряжения на корпус.

Предположим к розетке, не имеющей заземления, подключена стиральная машинка. При повреждении кабеля с большой вероятностью корпус машинки будет находиться под напряжением. Если человек прикоснется к корпусу, то его ударит током. Прохождение тока длительное время может нанести серьезные травмы или даже привести к летальному исходу.

Но если розетка будет заземлена и само заземление реализовано правильно, при прикосновении к корпусу стиральной машины под напряжением, человек получит удар током минимального значения (около 0,0008 А), который он скорее всего и не почувствует. Ток уйдет по заземляющему проводку в «землю». Поэтому, заземление розеток должно быть в каждом доме.

Но возникает вопрос: какие условия должны быть соблюдены, чтобы заземление розеток работало исправно?

Что нужно для нормальной работы розетки с заземлением?

Для того, чтобы все розетки с заземлением могли спасти от поражения током, необходимо, чтобы другие элементы системы исправно работали:

Проводка должна иметь третий провод заземления (желто-зеленый).

В щитовой должна быть отдельная заземляющая шина, к которой будет присоединен заземляющий провод проводки.

В подвале многоквартирного дома должна быть организована заземляющая шина, к которой проводом присоединится шина из щитовой, а также кабель, отходящий от подстанции.

И, наконец, на подстанции должен быть хороший контур заземления с сопротивлением не более 4 Ом. Если вы живете в частном доме, то вам достаточно иметь свой контур заземления.

При соблюдении всех этих условий заземление в розетках будет работать исправно.

Если в проводке только два провода (фаза и ноль), монтировать розетки с заземлением не имеет никакого смысла.

Какие розетки с заземлением купить?

Производителей, изготавливающих розетки огромное множество, и в России можно найти как откровенно некачественные, которые сгорают при первой же нагрузке, так и хорошие, но недешевые, которые будут служить владельцу годами. Мы приводим список лучших производителей розеток с заземлением на наш взгляд — их продукция отличается качеством и надежностью в работе:

LEGRAND

SCHNEIDER ELECTRIC

GIRA

У каждого производителя можно найти модели, подходящие по дизайну и стоимости.

Что нужно для организации проводки:

Розетки без заземления — можно или опасно?

При переезде в новый дом Вы начинаете жизнь с чистого листа. Постепенно все осматриваете и осваиваете, включаете электротехнику, и даже не задумываетесь над тем, какая опасность может Вас подстерегать, ведь розетки могут оказаться незаземленными.

Это распространенная проблема вторичного жилья, особенно в старых домах с двухжильной проводкой. Советские розетки не заземлялись, и многие продолжают ими пользоваться.

Но, времена меняются, как и требования к безопасности. Сейчас, когда большее количество электрооборудования создает более высокую нагрузку на сеть, устаревшие розетки стали опасными.

Чем опасно отсутствие заземления

Все приборы время от времени выходят из строя и поломки часто незаметны. На фазе может повредиться изоляция или «отвалиться» провод, коснувшись металлического корпуса, который окажется под напряжением.

Представьте, что Вы касаетесь к нему рукой, стоя на мокром полу. Вас тут уже ударит током, что может закончиться серьезными травмами или несчастным случаем. Притом стиралка может быть даже выключенной.

Только подумайте, Вы каждый день пользуетесь электрочайником, бойлером, пылесосом, кондиционером, электроплитой и везде Вы подвержены потенциальной опасности. Но, если розетка будет заземленной, электричеству будет куда вытекать, и Вас не ударит.

Хуже, когда заземления вообще нет

На улице гроза и тут вдруг молния попадает в столб ЛЭП за несколько сотен метров от Вашего дома. Сверхмощный разряд проходит по мокрому столбу в землю, но из-за электромагнитного поля в линиях электропередач возникнет мощный импульс.

Токовый разряд в тысячи ампер по проводам проникнет в дом и уничтожит всю включенную в розетки электронику, даже если она в это время не будет работать.

Молнии даже не обязательно ударять вблизи дома. Она может поразить столб линий электропередач за километр от Вас и мощности импульса хватит, чтобы вмиг уничтожить все, на что Вы зарабатывали непосильным трудом.

Единственный вариант защититься — поставить ограничитель перенапряжений — УЗИП (разрядник). Это модуль, подключенный с одной стороны к фазе, а с другой к заземлению. Внутри него химический состав — диэлектрик, который под высоким напряжением превращается в проводник. Когда в сети возникает высокомощный импульсный разряд, УЗИП безопасно пропускает его в землю.

На столбах и в щитках часто стоят грозоразрядники, но они снимают только часть опасного потенциала. После них по сети протекает импульс до 100кА. Чтобы уменьшить его мощность потребуются модульные УЗИПы. Они делятся на классы:

Класс B — снимает разряд от 50кА до 100кА, ставится в щитке многоквартирного дома;
Класс С — снимает от 15кА до 40 кА, устанавливается в лестничном или подъездном ГРЩ;
Класс D — «срезает» разряды до 15кА, предназначен для квартирного щитка.

Если на пути грозового импульса к Вашему дому будут установлены все три класса, то Ваша сеть будет на 100% защищена. Вы сможете не боясь смотреть телевизор в грозу или работать за компьютером. Но, если «земля» отсутствует, то Вы не сможете поставить разрядники и во время грозы будете беззащитны.

Почему в доме отсутствует заземление?

Новые СНиПы требуют обязательное его наличие в каждой сети, потому во всех новостройках сеть заземлена, что строго проверяется. В советские времена такого жесткого требования не было, потому оно часто игнорировалось. В старых квартирах, построенных до 1980-х годов, обычно проложена двухжильная проводка, где заведена фаза и PEN-проводник (зануленная «земля»).

Это так называемая система TN-C. В ней все токовые утечки идут в нейтраль и их нельзя вычислить, соответственно сеть больше подвержена авариям. Как результат, больше вероятность возгорания проводки или возникновения пожара, из-за чего такая система считается небезопасной и запрещена современными нормами.

Историческая справка: После Второй мировой войны европейские страны приняли решение модернизировать электросети, проложив в дом третий проводник — «землю», что стоило немало средств и времени. СССР и ОВД отказались от такого решения. Как результат, страны СНГ сейчас на первом месте в Европе по количеству бытовых пожаров из-за аварий в сети.

Если Вы заселяетесь в квартиру советской постройки, не поленитесь заглянуть в подъездный щиток. Там должна быть PE-шина, подключенная желто-зеленым проводом.

При отсутствии Вам придется прокладывать «землю» в квартиру индивидуально. Как вариант, можете скооперироваться с соседями, собрать деньги и провести в подъездный ГРЩ. Это выйдет гораздо дешевле.

Если в подъездном ГРЩ стоит PE-шина, и квартира к ней подключена, не лишним будет проверить работоспособность. Из-за того, что опасные утечки тока обычно бывают в электроприборах, диагностику стоит начать с розеток.

Как проверить розетки

Осмотрите на наличие заземляющих контактов. Обычно они установлены сбоку перпендикулярно к отверстиям для вилки. Устаревшие розетки целесообразно заменить на новые — это не так дорого.

Розетка без заземления допускается только для маломощных устройств. Настольная лампа или подзарядка для телефона идет с плоской штепсельной вилкой без боковых контактов. Но, в ванной и для мощных электроприборов должно быть заземление.

Даже если Вы видите розетку с заземляющими контактами — это не говорит, о том что она безопасная. Ее мог поставить какой-нибудь электрик-халтурщик, если у него не было другой. Это довольно распространенный случай.

Чтобы удостовериться в обратном, придется разобрать и посмотреть, что там внутри. Отключите питание в щитке, и открутите винтик посредине разъема. Далее снимите корпус с рамкой и посмотрите, как соединены контакты.

Розетка подключается тремя проводами: фаза — коричневым или черным, нейтраль — синим, и «земля» желто-зеленым, ведущим к боковым контактам.

Если Ваша схема подключения отличается от приведенной выше, значит что-то не так. Отсутствие заземления в проводке говорит о том, что ее придется переделывать. Необходимо заменить двухжильный кабель на трехжильный.

Иногда боковые контакты соединены с нейтралью перемычкой — так называемое «зануление», что тоже неправильно. Данный факт уже говорит о некомпетентности электрика, монтируемого розетку. Если он прокладывал всю проводку, вероятно это не единственное нарушение правил безопасности. Стоит осмотреть всю домашнюю сеть.

Если проигнорировать, при утечке поврежденное место начнет искриться и коротить. В результате возникнет возгорание, начнет плавиться изоляция, пластик, и огонь перекинется на легковоспламеняющиеся материалы. Опять-таки это не зависит от того, работает ли электроприбор, и пожар может начаться, даже при Вашем отсутствии.

Зануление допускается только в общей щитовой или на подстанции. После подъездного щитка зануление делать опасно. Если «отвалится» PEN-проводник, на него попадет фаза, и корпус электрооборудования окажется под напряжением. Это опасно, как ударом тока, так и возгоранием.

Чисто теоретически, допускается применение «земли» в качестве нейтрали, но не наоборот.

Снимите перемычку и старайтесь не пользоваться этой розеткой, пока не переделаете проводку. Даже если все три контакта подключены правильно, не факт, что все работает исправно. Потому, нужна дополнительная проверка.

Диагностика сетевого заземления

Наличие PE — шины в щитке и характерного желто-зеленого провода не всегда свидетельствует о том, что оно действительно работает.

Все зависит от состояния металлического контура, закопанного в землю. Если проводка делалась давно, вероятно металл уже «съела» ржавчина или ослаб контакт с контуром.

Еще частая причина неисправности — человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС — главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.

Исходя из потенциальной опасности, проверьте качество PE-контактов. РЭС для этого применяет дорогостоящее оборудование, которое покупать для себя нецелесообразно. Вместо него лучше воспользуйтесь более дешевыми, но эффективными способами.

Проверка карманным мультиметром

Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.

Отверткой-пробником проверьте, в каком из отверстий фаза. Коснитесь кончиком контакта и сверху приложите палец. В одном из двух отверстий лампочка должна засветиться — это и будет фазный контакт.

Проверка нужна для того, чтобы убедится в правильности подключения фазы и нуля. Невнимательный электрик мог просто их перепутать при подключении.

Возьмите самый обычный мультиметр и прикоснитесь красным щупом к фазе, а черным к нейтрали. Запомните отображенные данные.

Переместите черный щуп к боковым контактам. Если на экране ничего не отобразилось или разница между данными слишком большая, значит у Вас некачественное заземление, подлежащее переделке.

Если мультиметр с замером сопротивления, то просто переведите его в соответствующий режим. На экране отобразится сопротивление, допустимый показатель должен быть в пределах 20-30 Ом.

Ток течет по пути наименьшего сопротивления. У человеческого организма 1000 Ом (1 кОм), потому сопротивление заземления должно быть меньше данного показателя.

Это достаточно дешевый способ проверить. Новый мультиметр можно приобрести от 15$, а отвертка-пробник за 1$ продается в любом переходе. Со временем они Вам не раз еще пригодятся.

Если лень покупать, можно сделать диагностику и «дедовским методом».

Проверка народным методом

Вам понадобится патрон с лампочкой и двумя проводами. Зачистите оба концы на 10-15мм. Теперь приложите один из них к фазе, а второй к боковым контактам. Лампочка должна ярко гореть.

Будьте осторожны! Когда Вы прикасаетесь одним концом к фазе, второй — тоже оказывается под напряжением. Ни в коем случае не прикасайтесь к нему голой рукой, чтобы не получить удар.

Если лампочка не горит вообще, значит «земля» — нерабочая, тусклое горение свидетельствует о слабом контакте, значит прогнил контур, или где-то отпал контакт. В этом случае найдите и устраните причину плохой пропускной способности. Проследите, куда ведет желто-зеленый провод и действительно ли он соединен с PE-шиной в щитке. Ни в коем случае не оставляйте неисправность просто так

Что будет если проигнорировать неисправность

После проверки выяснилось, что заземление настоящее, но не достаточно хорошее, чтобы пропускать ток. Что произойдет, если оставить как есть?

Представьте, что случилась утечка на корпус электроприбора.

Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением — человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.

Чтобы таких проблем не возникало в будущем, сделайте проводку «на совесть» еще на этапе строительства или капремонта. Вероятно придется переделывать все, включая заземляющий контур.

Каким должен быть металлический контур

Это наиболее важная часть, так как именно от его размеров и зависит сопротивление шины PE. Обычно контур делают из металлического профиля сваренного треугольником или квадратом с электродами по углам. Электродом служит забитый в почву металлический стержень или кусок профиля длиной 30-50 см, соединенный с контуром.

Каждая сторона контура должна быть до 1 метра. Здесь важно не переборщить, так как чем дальше электроды друг от друга, тем больше будет сопротивление, а значит снизится эффективность.

Сваренный треугольник закапывается на глубине около 50-70 см. При помощи металлического профиля заземление подводится к дому и выводится на поверхность. Там к нему приваривается или прикручивается болтом PE-проводник, ведущий к соответствующей шине в щитке.

Если во дворе ограниченное место и негде закопать контур, вместо него Вы можете забить заземляющий электрод. Это медный стержень длиной от 120 до 300 см с заостренным наконечником с нижней стороны и болтовым соединением с верхней. Забивается обычным молотком, а сверху прикручивается провод PE.

Далее измерьте сопротивление. По СНиПу, в частном доме его показатель не должен превышать 30 Ом. Но, часто результат выше из-за особенностей почвы. В таком случае предусмотрены два варианта решения проблемы:

Приварить больше электродов к контуру;
Взять более длинный заземляющий электрод и забить его еще глубже.

Чем больше металлический контур, тем на дольше его хватит. Обычно коррозия «съедает» металл не менее чем за 40-50 лет. Все зависит от влажности почвы и насыщенности кислородом.

Помните, что кроме заземления, от несчастного случая Вас также защитит УЗО.

Зачем в квартире УЗО?

Даже недорогое устройство защитного отключения хорошо реагирует на утечки тока в электроприборах. Работает по принципу измерения параметров на входе в сеть (фазе) и выходе (нейтрали). Если вдруг возникает утечка на корпус, электричество начинает протекать в землю. На выходе получается меньше электричества, чем на входе, на что реагирует УЗО и расцепляет контакты.

Согласно ПУЭ и СНиП, в каждом доме и квартире обязательно наличие защиты от утечек дифференциальных токов в виде УЗО или дифавтомата.

РЭС требует наличия, как минимум, одного УЗО — на вводе. Но, для безопасности этого мало.

Сколько УЗО необходимо для полной защиты

На ввод рекомендуется поставить противопожарное на 100мА или больше. Оно не всегда защитит от удара, но зато устранит пожароопасную утечку.

На розеточные группы необходима дифзащита на 30мА. 30мА — это максимальный безопасный разряд для среднестатистического взрослого человека. Но, дети более уязвимы к электричеству, потому на детские комнаты ставьте защиту на 10мА. То же самое поставьте и на ванную, так как вода усиливает действие тока.

Полноценный набор дифзащиты для квартиры выглядит именно так:

Ввод — 300мА;
Розеточные группы — 30мА;
Детская комната — 10мА;
Ванная — 10мА.

Если поставить вводное УЗО на 30мА, то совокупность утечек по дому может легко превышать этот показатель. Будут потери за счет нагревания кабеля, ослабленных контактов и прочих «слабых мест». Это нормальное явление, но суммарная «утечка» превысит 30мА. В результате возникнет ложное срабатыванием, и дифзащита будет постоянно отключать сеть.

Кроме того, всегда обращайте внимание на характеристику расцепления:

Тип «АС» — самый распространенный, реагирует только на синусоидальный переменный ток. Ставится на простое электрооборудование без микросхем и электроники;
Тип «А» — помимо синусоидального переменного, реагирует также на статический и постоянный ток. Устанавливается на сложную электронику с блоками питания, трансформаторами и микросхемами.

Правильно подобрав характеристики и установив достаточное количество УЗО, Вы будете защищены от опасных утечек, даже если в квартире старая проводка.

Зачем тогда заземление?

Стоит ли переделывать всю сеть, вскрывать и менять десятки метров кабеля, розетки, если дешевле и проще поставить дифзащиту? Да, стоит!

Вы пользуетесь бойлером, но при установке была случайно повреждена изоляция фазного провода. И вот, через несколько лет он сдвинулся и оголенной частью коснулся корпуса, который оказался под напряжением. Но, все работает, как и раньше, УЗО не реагирует, так как явной утечки пока нет — корпус не заземлен и электричеству некуда деваться.

Проходит неделя, и вдруг Вы решили добавить температуру воды. Случайно качаетесь корпуса рукой, и Ваш организм принимает безопасный (еле заметный) разряд в 30мА, после чего резко выключился бойлер — случилась утечка.

Представьте, что вместо Вас к поврежденному бойлеру (или другому электроприбору) случайно коснулся ребенок. Разряд в 30мА вряд ли бы нанес серьезные травмы, но обошлось бы легким испугом.

УЗО среагировало и спасло жизнь, через неделю после аварии. В новой проводке утечка возникла бы сразу при поломке, на что сработала бы дифзащита. Вы бы знали о поломке сразу после того, как она возникла и быстрее бы ее устранили.

Заземление — это еще один страховочный трос, на случай если не сработает дифзащита. Задумайтесь, от поражения тока Вас защищает маленькая механическая коробочка в щитке (с большой вероятностью сделанная китайцами). Слишком неразумно доверять свою жизнь и здоровье только ей.

Во вторичном жилье щиток скорее всего был собран до Вас, и неизвестно, как давно и что в нем стоит. Потому для собственной безопасности проверьте автоматику и в первую очередь дифзащиту.

Как проверить УЗО и дифавтомат?

Самый простой метод — с помощью кнопки «Тест», расположенной на корпусе. После нажатия имитируется утечка и должен сработать расцепляющий контакт. Если сеть отключилась, значит все работает исправно.

Также можно проверить «дедовским методом». Для этого нужно искусственно спровоцировать утечку. Возьмите патрон с лампочкой и двумя проводами, оголенными на концах. Вставьте один в фазный разъем розетки, а вторым прикоснитесь к боковым усикам. Должно сработать УЗО, после чего сеть обесточится.

Из предыдущего примера Вы помните, что если лампочка не загорается и дифзащита при этом тоже не срабатывает, значит току некуда течь, и заземление неисправно. Если лампочка стабильно горит, то дифзащита неисправна или присутствует зануление.

При осмотре новой квартиры внимательно изучите щиток. Автоматы и УЗО сомнительных китайских брендов лучше замените на более надежные европейские. Собрать хороший домашний щиток «с нуля» можно за каких-то 100$, но зато так Вы точно будете уверены в собственной безопасности.

Неработающее УЗО необходимо заменить, и чем быстрее, тем лучше. Единоразовая замена дифзащиты и розеток сделает сеть безопасной. Это обойдется всего в 15-20$, тем более Вы защитите себя и собственную квартиру от сетевых аварий.

В ином случае материальные убытки от пожара могут быть в сотни раз больше, не говоря уже о непоправимом вреду здоровью от удара тока. Не рискуйте, а инвестируйте в безопасность. Заземление и дифзащита — точно не лучшие источники для экономии личных средств.

⇓ДОБАВИТЬ В ЗАКЛАДКИ⇓

⇒ВНИМАНИЕ⇐

Материал на блоге⇒ Весь материал предоставляется исключительно в ознакомительных целях! При распространении материала используйте пожалуйста ссылку на наш блог!
Ошибки⇒ Если вы обнаружили ошибки в статье, то сообщите нам через контакты или в комментариях к статье. Мы будем очень признательны!
Файлообменники⇒ Если Вам не удалось скачать материал по причине нерабочих ссылок или отсутствующих файлов на файлообменниках, то сообщите нам через контакты или в комментариях к статье.
Правообладателям⇒ Администрация блога отрицательно относится к нарушению авторских прав на www.electroengineer.ru. Поэтому, если Вы являетесь правообладателем исключительных прав на любой материал, предоставленный на ресурсе, то сообщите нам через контакты и мы моментально примем все действия для удаления Вашего материала.

⇓ОБСУДИТЬ СТАТЬЮ⇓

Чем отличаются розетки с заземлением от обычных

Рассмотрим, почему это опасно?

Представим себе ситуацию, что электроприбор сломался, и на его корпусе появилось напряжение.

В чем отличие заземленной розетки от незаземленной? Какую выбрать?

Элементарно, Ватсон!!
Та розетка, которая имеет дополнительный заземляющий контакт — розетка с заземлителем..
И лучше конечно такая, ведь так безопаснее-корпус с помощью третьего (в трхфазной розетке — пятого) провода заземляется, а это -безопасность, кроме того можно установить УЗО (устройство защитного отключения), которое может превентивно отключать участок сети с ослабленной изоляцией
не доводя до короткого замыкания и пожара, кроме того это важно где есть маленькие дети — при
попытке залезть в напряжение розетка обесточиваетсся и ребнок не пострадает..
кроме того надо учесть, что большинство современной аппаратуры сделано уже под розетку с заземлителем..
Так что однозначно: розетка с заземлителем, кабель трхпроводный (медный и двойной изоляцией)
и очень желательно УЗО..
Вопрос немного неудачно сформулирован: если подразумевается сама розетка, как установочная единица, с заземлением или без него, то разница как раз в наличии контактов заземления — две пружинистые загогулины по бокам. Посадочное же место и основные контакты абсолютно одинаковые
А quot;какую выбратьquot;, необходимо решать уже на основании других сведений: если существующая проводка quot;двухпроводнаяquot;, то есть только quot;фазаquot; и quot;нольquot;, то без разницы, какая розетка — используются лишь два основных контакта. Если же у Вас quot;трхпроводкаquot; — тут совершенно очевидно, что необходима розетка с заземлением, она безопаснее при эксплуатации. Но при этом следует отчтливо понимать разницу между quot;нейтральюquot; и quot;землйquot;, а вот тут как раз куча подводных камней. Вовсе не факт, что цветовая маркировка проводов соответствует принятым стандартам, и подключая провод к контактам для quot;землиquot;, надо быть уверенным, что на нм не окажется фаза.
Также необходимо проверить, к чему именно подключена quot;земляquot;. Иногда грешат при проведении quot;евроремонтаquot; в старых домах, когда меняют двухпроводку на трхпроводку, вешают два провода на quot;нольquot; и убеждают потом в полной электробезопасности. Это не столь страшно, более половины зданий подключены по схеме quot;глухозаземлнная нейтральquot;, когда рабочий quot;нольquot; одновременно является и защитным
Хуже всего, когда такие вот горе-специалисты подключают третий провод тупо к корпусу распределительного щитка на лестничной клетке, а он не имеет реальной связи с контуром заземления!
В общем, лучше конечно, пригласить знакомого электрика, и проверить все эти нюансы. И как тут говорилось в другом ответе, желательно дополнительно обезопаситься, установив дифавтомат или УЗО с нужным током утечки, но это уже отдельный вопрос.
Розетки сразу продаются с заземлением, но поскольку не всех их правильно устанавливают, конструкцию трехпроводных розеток попросту игнорируют. А ведь заземление необходимо для повышения безопасности! Никогда неизвестно, когда может придти беда.
Вот ответ на счет отличия и предназначения заземленных розеток:
Меня терзают смутные сомнения, что в вашей квартире в проводке три провода.
То-то вся разводка состоит их двух жил и нечего голову забивать пустой морокой с заземлением — без заземления.
Зачем платить за то, чего нет.
Вывод — покупаем розетки без заземления.

Детальный ответ на вопрос, как подключить розетку с заземлением, или даже обычную, может привести человека без опыта в лёгкое замешательство.

Розетка внутреннего исполнения с заземлением

Розетка внутреннего исполнения без заземления

Уверенно решить данную задачу поможет наведённое ниже пошаговое описание всего процесса подключения, будет дано объяснение, почему так важна розетка с заземлением. Независимо от количества контактов, выбор розетки следует осуществлять под девизом: качество от надёжного производителя, иначе бракованная сердцевина может треснуть в момент затяжки болта на клемме.

Учитывая, что количество потребителей электроэнергии в квартире постоянно возрастает, меняя старую розетку на новую, лучше, чтобы она была двойная. Для дополнительной безопасности желательно, чтобы розетка была снабжена защитными шторками. Из инструментов понадобятся:

индикатор фазного напряжения;
крестообразная и плоская отвертка;
кусачки, или плоскогубцы со встроенными кусачками;
небольшой нож.

Что такое заземление розетки?

Дальше нужно определиться, какой тип установки будет производиться – наружная (накладные розетки), или скрытая (розетки устанавливаются в подрозетник внутри стены).

розетка наружного исполнения с заземлением

Для ответа на вопрос о том, как подключить розетку с заземлением, нужно убедиться в наличии этого заземления – третьего провода PE (protection Earth), что в переводе на язык электрика означает: защитный проводник для обеспечения электробезопасности, имеющий электрическое соединение с заземляющим устройством.

О важности провода PE речь пойдёт ниже. Если к месту монтажа приходят два провода, то проводник PE отсутствует, и розетка будет без заземления. Правила устройств электроустановок (ПУЭ) требуют наличия провода PE в домашней электросети, но придётся временно отстрочить выполнение этого правила, если на данный момент замена проводки не представляется возможной.

Зачем нужно заземление в розетке?

При попадании фазного напряжения на металлический корпус не заземлённого электроприбора велика вероятность поражения электрическим током при случайном касании.

В случае заземления, потенциал на корпусе будет значительно меньше фазного напряжения, а если сопротивление заземления небольшое, то есть, оно хорошее, стационарное, сделанное по всем правилам, то должен сработать автомат защиты.

Если на вводе установлено устройство защитного отключения (УЗО), то оно выключит питание сразу в момент утечки. Описание систем заземления выходит за рамки данной статьи. Всё что нужно знать на этом этапе – проводник PE является самой важной частью проводки.

Последствия неполадок провода PE и как заземлить розетку.

Допустим, розетка с заземленим установлена повсеместно в доме, УЗО отсутствует, на вводе или где-то в квартире образовался разрыв проводника PE. При попадании фазного напряжения на корпус одного электроприбора, под напряжением окажутся все металлические поверхности остальных электроприборов, подключённых к сети – таких как бойлер, холодильник, стиральная машина.

Это смертельно опасно! Если в многоквартирном доме имеется некачественное заземление PE шины или вовсе отсутствует (халатность монтажа, или отрезали на металлолом), то под опасным напряжением могут оказаться все жильцы многоквартирного дома.

Стоит побеспокоиться о собственной безопасности, и сообща пригласить специалиста с соответствующим оборудованием, чтобы измерить сопротивление заземления. В случае с частным домом, заземление каждой розетки зависит от качества заземляющего устройства, и его монтаж лучше доверить специалистам.

Таким образом, будет решён вопрос о том, как заземлить розетку в глобальном плане.

Изучение розетки

Разобравшись с наличием провода PE в квартире, узнав его защитные свойства, и поняв, почему так опасна розетка без надлежащего заземления, идём в магазин. В любом случае, пусть будет выбрана розетка с заземлением – рано или поздно придётся менять всю домашнюю сеть, и даже, если дизайн будущих розеток будет другим, на руках останется запасная.

Независимо от типа – двойная или ординарная, с заземлением или без, открытой или скрытой установки, монтаж розетки начинают с того, что откручивают лицевую панель, для чего нужна соответствующая отвёртка.

Нужно внимательно изучить сердцевину – в зависимости от модели, способ подключения проводов может быть разным. Как правило, имеются две симметричные клеммы фазного и нулевого проводника и контакт PE.

Основные элементы розетки

В некоторых изделиях клеммы спрятаны внутри сердцевины, для проводов имеются пары отверстий, которые фиксируются болтами или зажимающими соединениями. В магазине нужно проконсультироваться, как подключить розетку с заземлением, ведь у каждой модели способ установки и подсоединение проводов имеет свои технические нюансы.

Установка и подключение розетки

Допустим, подрозетник надёжно сидит в стене, или, в случае открытой (наружной) установки – дюбели на своём месте, и можно начинать непосредственно монтаж сердцевины. Дальше нужно чётко следовать приведённому алгоритму действий.

Выключить напряжение, проверить индикатором. Осторожно зачистить провода, и выяснить, где какой провод находится. Проводник PE, к которому подключается заземляющий контакт розетки, имеет жёлтый цвет с зелёной полосой.

Если все три провода одинакового цвета, то нужно смастерить самодельный измерительный инструмент, состоящий и обычного патрона, лампочки и двух подключенных к нему проводов. Найти подключение PE проводника в щитке на общей шине, и временно его отсоединить, предварительно отключив все электроприборы в квартире.

Найти заземление и выполнить подключение

Включить напряжение. Найти фазный провод индикатором, между ним и одним из двух остальных подключить лампочку. Если она загорелась – значит это фаза и ноль, а оставшийся – заземление. Снова выключить питание.

Коротко о важном замена розетки

Подключить провода к соответствующим клеммам, если они выступают из подрозетника не более чем на 10 см., — иначе не уместятся. Принято фазный провод подключать справа. Крепко затянуть болты, проверить надёжность крепления проводов. Осторожно вставить подключенную сердцевину в подрозетник, следить за тем, чтобы провода нигде не зажимались, и не попали под скобы.

Закручивая шурупы, прижать рамку розетки к подрозетнику. Зажать болты, которые разжимают фиксирующие скобы. Ещё раз проверить затяжку клемм, убедиться, что провода на своём месте. Установить лицевую панель.

Подсоединить обратно PE проводник на щитке. Включить напряжение. Если есть УЗО, проверить заземление подключенной розетки можно замкнув изолированным проводом нулевой и PE контакт. УЗО должно сработать. Включить УЗО, подключить любой электроприбор для окончательной проверки.

Ссылка на сайт источник:

Вы можете заказать услугу

монтаж и замена розеток и выключателей или бесплатно проконсультироваться по телефону:

8(926)687-88-81 или 8(499)391-19-26.

Левша Мастер к Вашим услугам!

Наша компания обслуживает г. Москва ЮВАО, такие районы как:

Некрасовка, Жулебино, Косино — Ухтомский, Выхино, Вешняки, Рязанский проспект, Кузьминки, Текстильщики, Капотня, Марьино, Люблино, Печатники, Кожуховский, Дубровка, Южнопортовый, Угрешская, Волгоградский проспект, Новохохловская, Авиамоторная, Лефортово и т. д.

варианты соединения, если нет провода земли, куда нужно подключать «ноль» в старых розетках

Рассмотрены вопросы использования заземления в электрической цепи, правила оборудования заземления, подключения розетки, возможные ошибки.

Заземляющий контур или как заземлить розетку по правилам

Обеспечение электробезопасности гарант сохранения здоровья и жизни пользователя.

В некоторых помещениях или при прокладке дополнительной линии заземляющий контур отсутствует, что не позволяет заземлить подключаемое вновь оборудование.

Зачем это нужно

Согласно с определением заземление – это преднамеренное соединение нетоковедущих частей электрооборудования с землей (эквивалентом), которые при повреждении проводки окажутся под напряжением. В такой ситуации создаются условия, чтобы электрический ток имел возможность уйти в землю.

Действие защитной схемы основано на разности оказываемого сопротивления:

тело человека – не менее 1000 Ом;
заземлитель – не более 10 Ом.

Таким образом, при утечке тока прикосновение к токопроводящей поверхности оборудования будет безопасно.

Особенно опасным для человека является фибриляционный ток (100 µА). Для однофазной электрической точки возможен вариант протекания тока через тело человека: I=U/R=220/1000=0,22 А или 220 µА, что в два раза выше обозначенного значения.

Как сделать заземление своими руками

При установке (или обследовании) розетки обращают внимание на подключение заземляющего языка к системе заземления.

В домах, построенных после 2003 года, согласно с нормами прокладывают 5-ти жильный основной кабель, где провод заземления предусмотрен.

В случае игнорирования электриками требования подключению розетки к защитной схеме достаточно провести дополнительный провод (или подключить имеющийся) к специальной шине на площадке с распределительным щитком. Такую шину не сложно узнать по подключению ее к металлическому корпусу электрического щитка.

При необходимости чтения схемы прокладки проводов в доме для систем TN-S или TN-C-S используются следующие обозначения:

L – фазный провод;
N – нулевой элемент;
PE – защитный проводник.

В старой розетке

Понятие старой розетки связано с отсутствием точки присоединения заземляющего проводника в керамической сердцевине. В этом случае нельзя обнаружить подпружиненные усики по бокам от гнезда подключения вилки. Также нет и отверстий вывода усов через пластиковую накладку розетки.

При оборудовании в доме заземляющего контура соответствующий провод обматывается и прячется в гнезде. К такому способу прибегают при подключении «неопасных» потребителей – люстры, телевизор.

Для исправления ситуации достаточно заменить сердцевину розетки с последовательным подключением фазного и нулевого провода, заземляющего кабеля к точке подпружиненного контакта.

Без провода “земли”

В случае отсутствия штатного заземляющего контура работы по заземлению розетки окажутся более сложными, и предполагают:

установку заземлителя;
прокладку соединительного провода.

При размещении заземлителя учитывают ряд условий:

Стальной элемент располагается в земле не ближе 1 м к поверхности (в зависимости от грунта).
В качестве заземлителя допускается использовать естественные проводники – арматура бетонных конструкций, оплетка кабелей.
Заземляющий провод должен быть в надежной оболочке сечением, не менее показателя для фазного провода. Исполнение оплетки – желто-зеленый цвет.

Прокладку кабеля следует доверить специалистам энергоснабжающей организации. Возможно, потребуется и замена проводки по всей квартире в случае ее изношенности. После проведения работ электрики проведут и замер в зоне возможного растекания тока по поверхности земли. Допустимое значение – не более 4 Ом.

Варианты подключения заземления

При прокладке провода в квартире делают это через специальную распределительную коробку с тремя парами контактов:

для фазного провода;
для нулевого проводника;
для заземляющего провода.

Если к системе заземления подключают многоточечную розетку или выключатель, то обязательным условием является установка перемычек между центральными клеммами каждого из гнезд.

В общем виде алгоритм работ по заземлению розетки выглядит следующим образом:

Обнаружение пятижильного стояка и шины.
Определение фазного и нулевого провода.
Отключение электропитания.
Крепление фазного, нулевого и заземляющего провода.
Фиксация розетки в гнезде.

По завершению работ не лишним будет проведения тестирования каждой из точек подключения.

Опасные методы работы

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты:

использования провода зануления;
заземления через трубы системы отопления.

В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

Зануление – система защиты, когда любая утечка тока преобразуется в короткое замыкание и обеспечивает срабатывание дифференциального «автомата» или УЗО.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Полезное видео

Заземление в розетке — Всё о электрике

Как установить и подключить розетку с заземлением: учимся заземлять розетки

Использование розеток с заземлением обеспечивает безопасность домочадцев при пользовании электроприборами. Но домашние мастера не спешат обновлять электропроводку, считая процесс установки заземляющих розеток сложным. Хотя стандартная схема работ достаточно проста.

Мы поможем вам разобраться в этом вопросе. Перед тем, как подключить розетку с заземлением, необходимо изучить ее конструктивные особенности и узнать тип проводки в доме. Информация в статье дополнена наглядными фото- и видео-инструкциями для лучшего понимания процесса электромонтажных работ.

Зачем нужно заземление

В инструкции к любому электроприбору четко прописано, что использовать его без заземления запрещено. Основное предназначение заземления – обеспечивать стабильность работы сложных бытовых устройств и защищать от поражения электрическим током.

Согласно ПУЭ п. 1.7.6 заземление представляет собой преднамеренное соединение одного из элементов электроустановки с контуром заземления. Сооружают его с целью отвода токов поражающих и не поражающих человека значений по заземляющему защитному проводнику в землю.

В устаревшей системе «нейтраль» частично выполняло функцию заземления. Ноль соединялся с металлическим корпусом прибора, а в случае перегрузки принимал ее на себя.

Расчет был на то, что при превышении нагрузки ток потечет по одной из фаз, в результате чего произойдет замыкание и, как следствие, отключение участка сети автоматом или плавким предохранителем.

Такое решение упрощало проведение электромонтажных работ, но несло угрозу поражения электротоком.

Недопустимо подключать без заземления приборы, корпус которых изготовлен из металла. Например: мультиварку, микроволновку или электроплиту. Ведь при коротком замыкании, истончении или частичном разрушении изоляции проводов на корпус может произойти пробой тока.

В случае попадания на токопроводящий элемент напряжения, защитный проводник отведет его дальше на землю.

Не менее опасно также пользование без заземления приборами, которые в процессе функционирования контактируют с водой, к примеру: посудомоечная машина или бойлер.

Вид и исполнение заземляющего контакта зависит от модели. В розетках американских брендов он представлен в виде отверстий с боковыми прорезями. У французских аналогов – это дополнительный третий штырек.

Но чаще всего в продаже можно встретить немецкий тип заземляющих розеток. Они оснащены по бокам выпирающими металлическими деталями.

Конструкция электрической розетки с заземлением предполагает наличие трех контактов: «фазы», «ноля» и «заземления». В момент включения в первые доли секунды соприкасаются клеммы заземления, а уже после них подключаются контакты «фазы» и «0». Такая последовательность гарантирует полноценную защиту.

Критерии грамотного выбора розетки

При выборе розетки с заземлением стоит ориентироваться на изделия производителей, которые хорошо зарекомендовали себя на электротехническом рынке.

Смело можно доверять таким производителям: Schneider Electric, Legrand, VIKO, Bticino. Из бюджетных, но при этом не уступающих по качеству вариантов стоит рассмотреть продукцию: ANAM, Lezard, Makel, Wessen, DKC.

Приобретая фурнитуру малоизвестных производителей, легко попасть впросак, когда фактическое значение номинального тока не соответствует заявленному.

Исходя из условий эксплуатации подбирают изделия с определенной степенью защиты. Так, для установки в кухнях и ванных комнатах точки подключения должны иметь уровень защиты не ниже IP44. Первая цифра маркировки IP согласно международным нормативам обозначает защиту от пыли, вторая – от влаги.

Розетки с заземлением на рынке представлены в широком ассортименте.

В продаже можно встретить:

Модели с механической защитой. Они оборудованы шторками, которые прикрывают гнезда и защищают от прямого касания контактов.
Изделия с защитой от утечки тока. Как только в отверстия для вилки проникает посторонний предмет, срабатывает устройство защитного отключения – точка отключается. Такие модели часто выбирают для обустройства жилищ, где есть маленькие дети.
Устройства с защитой от перегрузки по току, в том числе и от короткого замыкания. Изделия оснащены встроенным предохранителем, который при возникновении короткого замыкания просто перегорает.
Модели с защитой от перенапряжения. Устройства, оснащенный встроенным выключателем, автоматически отключаются в момент превышения допустимых значений сети.
Для подключения приборов, мощность которых превышает 4кВт. Изделия, чаще всего накладного исполнения, оснащены специальной сетевой вилкой и рассчитаны на ток в 20-25А.

Для подключения внутри помещений стоит выбирать «внутренние» розетки. Их монтируют в специально проделанные ниши в стене.

Подробная информация о выборе влагозащитных розеток для санузла представлена в этой статье.

Рекомендуемый номинальный ток отключения устройств бытового пользования варьируется в пределах 30-100 миллиампер. Модели отечественных торговых марок рассчитаны на 6,3 и 10А, а импортные – на 10 и 16А.

При выборе изделий уделите внимание размерам входных отверстий для вилки и расстояние между ними. У моделей европейских производителей диаметр и расстояние между отверстиями немного больше. Чтобы избежать ошибок, выбирайте универсальные модели, в комплекте к которым идут разъемы для разных видов вилок.

Определение типа проводки

Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.

Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.

Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».

Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток оснащен заземляющей шиной.

В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.

Прокладывать кабель сечением в 1,5 мм 2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм 2 .

Для организации электропроводки в квартирах и частных домах выбирают кабель маркировки ВВГ, для деревянных построек и пожароопасных помещений – ВВГнг.

Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.

Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.

Установка накладного варианта: пошаговый инструктаж

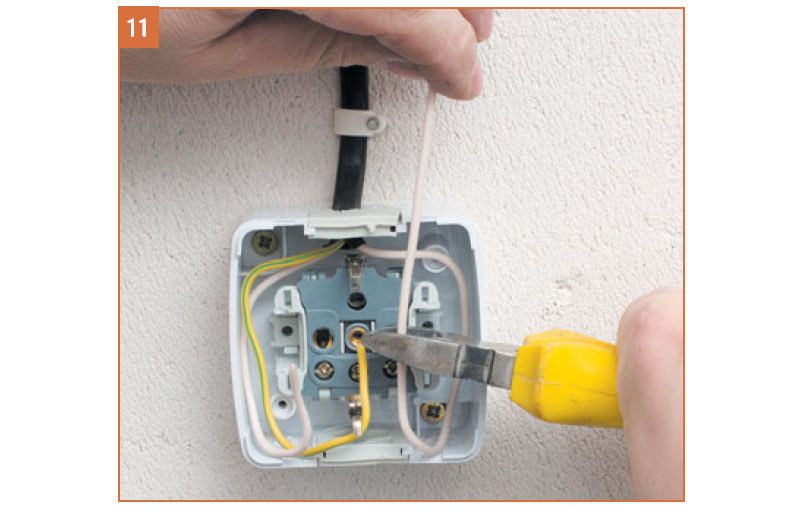

Для начала разберем процесс подключения накладной розетки к кабелю, скрыто проложенному в плинтусном коробе.

Установка розетки с заземлением – правила и рекомендации

Все электроприборы в квартире должны включаться в современные розетки. Это помогает обеспечить безопасность и предотвратить короткое замыкание и пожар. Розетка с заземлением может устанавливаться своими руками, если соблюдать советы.

Что такое заземление

Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства). Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».

Цели заземления в доме

Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку. При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий.

Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы. Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.

Особенности монтажа

Когда человек проживает в новой квартире, доме, жилье построено с учетом требований безопасности, электрические кабели в нем трехжильные. Подсоединить розетку будет несложно. Но при отсутствии третьего контакта придется заземлять провод — надо обратиться в управляющую компанию и пригласить специалистов. Меньшие расходы понесут жильцы верхних этажей.

Как провести заземление к розетке: варианты

В квартире, где заземление не предусмотрено, возможно проведение его двумя способами:

Протянуть шину из жилья к распределительному щиту на лестничной площадке. Это делается медной проволокой.
Установить зануление, заменив им заземление. Под занулением понимают подключение контакта «земля» к контакту «ноль». Такой метод подключения может быть опасным.

Если в квартире есть распределительная коробка, следует подвести кабель к ней или к щитку, фазу и ноль завести за устройство, а на выходе развести провода по местам постановки розеток.

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру. Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:

у ноля — синий, сине-белый;
у фазы — черный, красный или коричневый;
у заземления — желто-зеленый.

Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами. Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур.

Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки!

Подключение проводов: специфика

В качественных изделиях провода крепко зажимаются специальными клеммами и не выпадают, но иногда приходится разбирать их и подкручивать крепежные элементы. Есть надежный способ свести работу к минимуму.

Необходимо согнуть зачищенные от изоляции провода в колечки 0,5 см в диаметре, подвести их под верх болтов. Так контакты будут незначительно греться, а зона касания защитных контактов и токопроводящих элементов станет максимальной.

Место для розетки

Прежде чем сделать заземление розетки и установить ее, нужно определиться с местом расположения устройства. Оно будет зависеть от предполагаемых для эксплуатации приборов. Часто ставят устройство на 30 см от плинтуса, но индивидуальные потребности тоже нужно учитывать.

Если для установления новой розетки придется повредить обои, стоит ставить ее у плинтуса для пускания по нему кабелей (подобное положение устройства будет неудобным). Для комнаты среднего размера достаточно 3–4 гнезд.

Розетки бывают наружными и внутренними. Первые выпирают над поверхностью стены, вторые «утапливаются» в стену полностью. Это следует учесть при выборе места их положения. Проще всего монтировать изделия на этапе ремонта — так можно избежать грязи, пыли, неудобств.

Монтирование розетки

Установка розетки с заземлением со скрытой проводкой начинается с монтажа пластикового подрозетника, который следует приобрести отдельно. Также надо проверить сечение кабеля в стене и проводов в приобретенном изделии — они должны быть одинаковыми! Порядок монтажа устройства таков:

Обесточить квартиру путем выключения автомата или выкручивания пробок.
Отметить на стене место для подрозетника (стакана) карандашом.
Сделать нишу с нужными размерами перфоратором.
Замесить небольшое количество гипса (цемента, алебастра).
Зафиксировать пластиковый стакан в нише гипсом, закрепить проводку.
Через 20 минут закрутить крепежные болты на стакане.

Далее подготовить кабели — их требуется на 7–10 см разделить на отдельные жилки, концы на 0,5 см зачистить от изоляции. Современные розетки оснащены контактами со специальными зажимами, монтировать их несложно. Следует подключить каждый провод к соответствующему питающему проводу (согласно схеме).

После подключения розетки с заземлением следует ее рабочую часть прикрутить саморезами к установленному ранее стакану. Провода скрыть в стакане. В окончание работы прикручивают крышку. Если устройство будет расположено рядом с плинтусом, лучше сразу купить защитные заглушки — они защитят отверстия розетки от попадания воды во время мытья пола.

Розетка открытой проводки

Если приходится заземлять розетку открытой проводки, нужно учитывать ее особенности. У изделий накладного типа внутренняя планка имеет отверстия для крепления. Для ровного расположения устройства надо снять крышку, сделать отметки для дюбелей и аккуратно высверлить дырки. В них вставить дюбели по 2,5 см и пробки на 5 мм.

Способы проверки заземления

Крепкое присоединение устройства с заземлением не всегда обеспечивает его эффективную работу. Начинающий мастер мог ошибиться и неправильно соединить контакты. Для проверки следует удостовериться индикаторной отверткой, что фаза не подключена к заземлению. После прикладывания отвертки к фазе нужно прижать к сенсору изолированный провод. Если появляется яркий сигнал, заземление присутствует.

Запрещается касаться металлических деталей руками, пока идет проверка правильности установки розетки!

Самым надежным методом оценки качества работы является проверка ее специальными приборами, которые есть у электриков. При замерении напряжения вольтметром между заземлением и фазой, между фазой и нейтралью появляется показатель 220 вольт.

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

Обесточить квартиру.
Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
Проверить правильность работы заземления индикаторной отверткой.

Заземление двойной розетки

Если двойная розетка предполагает применение одного общего подрозетника, то действия монтера по ее установке будут аналогичными. Заземляющий контакт, фаза и ноль подключаются по той же схеме, что и для одиночных розеток. Но когда двойную розетку делают из двух одинарных, порядок действий иной.

Разница в том, что блок розеток желательно скрепить между собой специальным шлейфом, а провода будут идти к следующей розетке от предыдущей. При нарушении работы провода в одном устройстве все последующие работать прекращают.

Чтобы не допустить этого, нужно проложить заземляющий кабель одним куском до самой крайней точки подключения. Напротив предыдущих розеток делают скрутки, а от них заземление будет направляться на соответствующие контакты.

Отсутствие заземляющего провода

Случается, что в старом доме заземляющий кабель уже подведен к общему щитку, а в квартире он отсутствует. Единственный выход — прокладка кабеля в квартире, что придется совмещать с ремонтом. Внешняя проводка кабеля будет неудобной. Лучше в целях комфорта и собственной безопасности заменить всю проводку в квартире. Если же заземляющей шины в щитке не предусмотрено, придется объединяться с другими жильцами и писать заявление на проведение кабеля.

БЛОГ ЭЛЕКТРОМЕХАНИКА

Студенческий блог для электромеханика. Обучение и практика, новости науки и техники. В помощь студентам и специалистам

15.11.2018

Розетки без заземления – можно или опасно?

Чем опасна розетка без заземления? Как решить эту проблему?

Чем опасно отсутствие заземления

Хуже, когда заземления вообще нет

Класс B – снимает разряд от 50кА до 100кА, ставится в щитке многоквартирного дома;
Класс С – снимает от 15кА до 40 кА, устанавливается в лестничном или подъездном ГРЩ;
Класс D – «срезает» разряды до 15кА, предназначен для квартирного щитка.

Почему в доме отсутствует заземление?

Как проверить розетки

Даже если Вы видите розетку с заземляющими контактами – это не говорит, о том что она безопасная. Ее мог поставить какой-нибудь электрик-халтурщик, если у него не было другой. Это довольно распространенный случай.

Розетка подключается тремя проводами: фаза – коричневым или черным, нейтраль – синим, и «земля» желто-зеленым, ведущим к боковым контактам.

Диагностика сетевого заземления

Еще частая причина неисправности – человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС – главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.

Проверка карманным мультиметром

Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.

Проверка народным методом

Что будет если проигнорировать неисправность

Представьте, что случилась утечка на корпус электроприбора.

Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением – человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.

Каким должен быть металлический контур

Приварить больше электродов к контуру;
Взять более длинный заземляющий электрод и забить его еще глубже.

Зачем в квартире УЗО?

Сколько УЗО необходимо для полной защиты

На розеточные группы необходима дифзащита на 30мА. 30мА – это максимальный безопасный разряд для среднестатистического взрослого человека. Но, дети более уязвимы к электричеству, потому на детские комнаты ставьте защиту на 10мА. То же самое поставьте и на ванную, так как вода усиливает действие тока.

Ввод – 300мА;
Розеточные группы – 30мА;
Детская комната – 10мА;
Ванная – 10мА.

Тип «АС» – самый распространенный, реагирует только на синусоидальный переменный ток. Ставится на простое электрооборудование без микросхем и электроники;
Тип «А» – помимо синусоидального переменного, реагирует также на статический и постоянный ток. Устанавливается на сложную электронику с блоками питания, трансформаторами и микросхемами.

Зачем тогда заземление?

Вы пользуетесь бойлером, но при установке была случайно повреждена изоляция фазного провода. И вот, через несколько лет он сдвинулся и оголенной частью коснулся корпуса, который оказался под напряжением. Но, все работает, как и раньше, УЗО не реагирует, так как явной утечки пока нет – корпус не заземлен и электричеству некуда деваться.

Заземление – это еще один страховочный трос, на случай если не сработает дифзащита. Задумайтесь, от поражения тока Вас защищает маленькая механическая коробочка в щитке (с большой вероятностью сделанная китайцами). Слишком неразумно доверять свою жизнь и здоровье только ей.

Как проверить УЗО и дифавтомат?

Самый простой метод – с помощью кнопки «Тест», расположенной на корпусе. После нажатия имитируется утечка и должен сработать расцепляющий контакт. Если сеть отключилась, значит все работает исправно.

{SOURCE}

Зачем нужно заземление и что такое УЗО

Практически в любом руководстве по эксплуатации современного бытового электроприбора указывается о необходимости его заземления. Как его заземлить? Можно ли включать без заземления? Будет ли он при этом нормально работать? Можно. Будет.
Большая часть наших сограждан живет в домах, где заземления нет. А современная бытовая техника есть у всех. Соответственно большая часть техники рассчитанной на заземление, довольно успешно эксплуатируется без него.

Зачем нужно заземление?

Заземление применяется для защиты человека от поражения электрическим током. При нормальной работе электроприбора его корпус надежно изолирован от находящихся под напряжением токоведущих частей. При поломке прибора находящиеся под напряжением токоведущие части могут коснуться корпуса и тогда он окажется под напряжением. Прикоснувшегося к такому прибору человека ударит током.

Автоматический выключатель в данном случае не поможет, поскольку протекающего через человека тока будет явно недостаточно для его срабатывания. Зато этого тока вполне хватит для того чтобы лишить человека здоровья и даже жизни.

Для исключения подобных ситуаций корпуса всех электрических устройств, к которым может прикоснуться человек, должны быть заземлены, то есть электрически соединены с землей через проводники. В этом случае ток с корпуса устройства, а вместе с ним и опасное напряжение, будут уходить в землю, не причиняя никакого вреда человеку.

Для обеспечения такого заземления европейцы добавили в электропроводку жилых помещений заземляющий провод. Электропроводка получилась трехпроводной. Два провода, как и в наших проводках – фаза и ноль, предназначены для питания электроприборов, а третий и есть защитное заземление.

Розетки такой проводки должны иметь три контакта — нулевой, фазный и заземляющий. Рассчитанные на такую проводку бытовые приборы имеют трехжильный шнур и вилку с тремя контактами. Две жилы шнура это фаза и ноль, а третья предназначена для присоединения корпуса прибора к заземлению электропроводки. Заземляющий контакт розетки (металлические полоски сверху и снизу) присоединяется к защитному заземлению электропроводки. Заземляющий контакт вилки соединен с корпусом электроприбора.

Включая вилку в розетку, мы соединяем металлический корпус прибора с защитным заземлением. Теперь, даже при появлении напряжения на корпусе прибора, весь заряд будет стекать в землю, и неисправный прибор не будет биться током.

Заземление бытовой техники возможно только в том случае если в доме есть контур заземления. В домах старой постройки, его, к сожалению нет. В те времена проводка выполнялась двухжильным проводом, одна из жил была нулем, а другая фазой. Розетки и вилки тоже имели по два контакта, нулевой и фазный. Ни о каком заземлении никто тогда не думал. Ведь в то время у людей практически не было бытовой техники и в домах вполне хватало предохранительных пробок на шесть ампер. То есть если мощность всех включенных в квартире электроприемников достигала полутора киловатт, пробки перегорали.

С развитием техники в жилищах людей становилось все больше электрических помощников. Где то с середины шестидесятых годов в домах начали появляться телевизоры, холодильники, стиральные машины, электрические утюги. Девяностые годы принесли в наш быт компьютеры, стиральные машины-автоматы, посудомоечные машины, кондиционеры и т. д. Вместе с увеличением количества и мощности электроприемников стало увеличиваться число случаев поражения людей электрическим током от неисправных электроприборов. Эту проблему нужно было как то решать и с 1997 строителей обязали оборудовать все строящиеся здания защитным заземлением.

В домах современной постройки вся электропроводка выполняется трехжильной, и проблем с эксплуатацией современной техники нет.

В старых домах, с двухжильной проводкой, биться током может даже абсолютно исправная техника. Дело в том, что бытовые электроприборы оснащены встроенным сетевым фильтром, защищающим электронные схемы прибора от резких скачков напряжения. Конструкция фильтра такова, что он через конденсаторы соединяет нулевой и фазный провод с корпусом прибора.

Если корпус прибора не заземлен, то на нем появляется напряжение 110 вольт. То есть на корпусе стиральной машины, холодильника, микроволновки, компьютера присутствует напряжение 110 вольт.

Если вы живете в доме со старой проводкой без заземления и у вас есть кое-какие познания в электротехнике, попробуйте измерить напряжение на корпусе вашего компьютера, холодильника и стиральной машины. Вполне возможно, что там будет присутствовать напряжение 220 В. Это утверждение похоже на бред. Ведь производители прекрасно понимают, что выпускаемая ими техника должна быть абсолютно безопасной для человека и ни в коем случае не нести вред его здоровью. Но далекие от российской реальности создатели импортной техники не представляют, что где-то она может работать без заземления. Это обстоятельство позволяет понять логику производителя. Новая техника рассчитана на то, что небольшое количество тока должно стекать с конденсаторов в землю через корпус прибора. Напряжение 110 В появляется на корпусе только в том случае если он не соединен с землей.

Несмотря на большую величину, серьезной опасности это напряжение не представляет. Небольшая емкость конденсаторов фильтра ограничивает величину тока так, что он не может нанести серьезного вреда человеку. От него можно лишь получить неприятный удар током если одновременно коснуться находящегося под напряжением корпуса, и какого либо заземленного предмета, например батареи или водопроводного крана. Хотя специально делать этого не стоит, благополучный исход такого эксперимента не может гарантировать никто.

Гораздо хуже ситуация когда из-за поломки прибора его корпус соединяется с питающим проводом. В этом случае на корпусе прибора окажется 220 В и величина тока уже не будет ограничиваться конденсаторами сетевого фильтра. Прикосновение к такому прибору может, при неблагоприятном стечении обстоятельств привести к смерти.

Несмотря на то, что неисправные бытовые приборы могут быть источником серьезной опасности, большая часть населения нашей страны живет в домах без заземления и даже не подозревает о подстерегающих их опасностях. Практически каждого из нас било током, но мало кому довелось пережить серьезные электро травмы. Чем же объясняется такая избирательность тока? Почему одних он калечит и убивает, а других лишь слегка щелкает?

Действие тока на организм человека определяется его величиной. Человек способен почувствовать ток величиной в один миллиампер. Ток величиной от одного до десяти миллиампер вызывает у человека болезненные ощущения. Ток выше десяти миллиампер вызывает судорожное сокращение мышц, в результате чего человек не может самостоятельно разжать руку, чтобы разорвать контакт с находящейся под напряжением токонесущей частью. При токе свыше сорока миллиампер наступает паралич дыхания, и нарушение работы сердца Ток величиной в сто миллиампер приводит к остановке сердца и смерти.

Величина протекающего через тело человека тока зависит от величины приложенного к нему напряжения и от сопротивления цепи, по которой проходит ток. Для того чтобы понять, почему при одном и том же напряжении, ток в одном случае может лишь вызвать у человека неприятные ощущения, не причинив ему при этом никакого вреда, а в другом убить, необходимо уяснить, что такое токовая цепь и как она создается.

Токовая цепь это путь прохождения тока и этот путь всегда замкнут. Ток в наш дом приходит с трансформаторной подстанции по фазному проводу, после чего возвращается на эту же подстанцию по нулевому проводу. Причем сколько тока пришло с подстанции в дом, столько же должно вернуться с дома на подстанцию, не больше и не меньше.

Ток не обязательно возвращается на подстанцию только по нулевому проводу. При повреждении изоляции возможна утечка тока в землю. В этом случае часть тока будет возвращаться на подстанцию по земле, а часть по нулевому проводу. Но и в этом случае полный, вернувшийся на подстанцию ток, будет равен току, идущему от подстанции к потребителю.

Если по каким либо причинам возвращение тока на подстанцию невозможно, например, отгорел нулевой провод у подстанции, то тока в домах потребителя не будет. В розетках будет напряжение, причем как в фазном, так и нулевом контактах по 220 вольт, но ток через приборы не пойдет и они работать не будут.

Почему в домах нельзя выполнять зануление?

Кстати этот случай наглядно показывает, почему в домах нельзя выполнять зануление, то есть присоединять корпуса приборов к нулевому проводу, как это иногда делают горе-электрики в домах где нет заземления. Действительно, пока все работает нормально, нет большой разницы к нулевому или заземляющему проводу присоединены корпуса защищаемых электроприборов. Но при отгорании нулевого провода на нем, а следовательно и на всех присоединенных к нулевому проводу приборах, появится напряжение 220 В. То же самое произойдет, если при ремонте распределительного щитка электрик перепутает нулевой провод с фазным. В этом случае корпуса приборов окажутся присоединенными не к нулевому, а к фазному проводу и на них тоже будет присутствовать напряжение 220 В.

Итак, токовая цепь это путь тока от подстанции к потребителю и обратно от потребителя к подстанции. Если в каком-то месте она нарушена, тока в цепи не будет. Сидящих на проводах птиц не бьет током только потому, что нет цепи для прохождения тока. Стоящего на резиновом коврике электрика не бьет током, потому что коврик мешает току вернуться на подстанцию по цепи: фазный провод -> электрик -> земля -> подстанция. Вот и причина того почему при одном и том же напряжении ток может лишь слегка щипнуть человека, а может и убить. Все зависит от того есть ли у него надежный путь для возвращения на трансформаторную подстанцию или нет. Если есть, то попавшему под напряжение человеку мало не покажется.

В интернете описан трагический случай, произошедший с мальчиком, захотевшим сделать уроки в вечернем саду. Он взял включенную в сеть настольную лампу с удлинителем и начал выносить ее из дома. Лампа была неисправна – находящийся под напряжением фазный провод касался корпуса лампы. Мальчик держал в руках находящийся под напряжением корпус лампы, но током его не било. Сухой деревянный пол мешал току вернуться к подстанции. Как только мальчик сошел с крыльца и наступил на землю, создалась замкнутая токовая цепь: трансформаторная подстанция -> фазный провод -> настольная лампа -> человек -> земля -> снова трансформаторная подстанция и мальчик был убит током. Трагедии могло не быть. Если бы лампа, удлинитель и проводка в доме были заземлены, то ток с корпуса лампы утекал бы через заземление, не причиняя вреда мальчику.

Если в доме нет возможности установить заземление, то хотя бы следует помнить что у тока не должно быть возможности возвратиться на подстанцию через землю. Только по специально предназначенному для этого нулевому проводу. Ни в коем случае нельзя одновременно касаться электроприборов и заземленных частей, таких как батареи, водопроводные трубы и т п, чтобы не дать току возможность пройти через вас в землю и вернуться к подстанции. Если в помещении сырой пол, то желательно чтобы на вас была обувь с непромокаемой подошвой, которая станет преградой между вами и проводящим полом, в случае если вы случайно попадете под напряжение.

Что такое УЗО?

Если вас не устраивают такие способы обеспечения электробезопасности, а установить заземление не представляется возможным, то есть еще одно мощное средство способное надежно обезопасить вас от травмирующего действия электрического тока. Это устройство защитного отключения, больше известное под аббревиатурой УЗО. Оно сравнивает ток фазы с током нуля. Если ток в фазном проводе, хотя бы чуть-чуть больше тока в нулевом проводе, значит, существует утечка и часть тока возвращается на подстанцию через землю. В этом случае УЗО мгновенно отключит линию и если причиной утечки будет попавший под напряжение человек, через которого ток утекает в землю, то с ним не произойдет ничего страшного. УЗО успеет отключить ток до того как он успеет навредить человеку. Хотя несчастные случаи с участием электрического тока в домашних условиях очень редки, не стоит экономить на подобных устройствах. Ведь жизнь человека слишком дорога, чтобы пренебрегать подобной опасностью.

Видео: зачем нужно заземление и что такое УЗО

Как исправить незаземленные розетки

Распространенной проблемой, обнаруживаемой в старых домах, является наличие незаземленных розеток. Либо вы застряли со старомодными двухконтактными розетками, которые не подходят к вашим трехконтактным устройствам, либо кто-то заменил старые розетки на трехконтактные розетки, у которых нет заземляющего провода.

Тройники с 3 зубьями часто похожи на овец в волчьей шкуре, так как они выглядят как современные, но не имеют никакой защиты.

Важное заявление об ограничении ответственности: я являюсь лицензированным подрядчиком, но Я НЕ лицензированный электрик.Поэтому, прежде чем использовать эту информацию, сначала посоветуйтесь с местным электриком. К электромонтажным работам следует относиться несерьезно, поскольку они могут стать причиной пожара или поражения электрическим током. Не выполняйте эту работу, если у вас нет соответствующей квалификации.

С начала 1960-х годов большинство электрических норм требовало, чтобы провод заземления проходил ко всем розеткам и приборам, но до этого времени большая часть проводки состояла только из двух проводов (горячего и нейтрального).

Заземляющий провод обеспечивает альтернативный путь для электричества, которое может отклоняться от прибора или продукта, чтобы безопасно вернуться к автоматическому выключателю или блоку предохранителей и выйти из здания к основному заземлению.

Электричество подобно воде тем, что всегда выбирает путь наименьшего сопротивления. Без заземленной розетки этот путь пролегает либо через ваше устройство, что приведет к сгоранию вашего телевизора, компьютера, микроволновой печи и т. Д., Либо, в худшем случае, через вас! Вы можете подумать, что устройства защиты от перенапряжения достаточно, но фильтры работают должным образом только при подключении к заземленной розетке.

Есть два возможных способа решить проблему с незаземленными розетками, и я проведу вас через оба.

Как отремонтировать незаземленную розетку

Идеальный способ отремонтировать незаземленную трехконтактную розетку — это установить непрерывный электрический путь обратно к главной панели. Если розетка установлена в металлической коробке и в этой металлической коробке есть металлический кабелепровод (кабель BX), ведущий обратно к панели, то вы можете заземлить розетку с небольшим трудом.

Чтобы убедиться, что у вас есть правильная настройка, вы можете использовать недорогой электрический тестер с косичками. Когда цепь находится под напряжением, прикоснитесь одним концом тестера к горячему проводу (меньшее гнездо на розетке) и одним концом тестера к электрической коробке.Если тестер загорелся, коробка заземлена. Если у вас нет света, значит, нет заземления и этот метод вам не подходит. Перейдите к Варианту № 2 ниже.

Если тестер загорелся, то все, что вам нужно сделать, это вывести оголенный медный провод от винта заземления на розетке и прикрепить его к металлической коробке. Это обеспечит заземление, используя уже имеющееся в вашем доме оборудование.

Если ваши розетки установлены в бетонной стене, есть вероятность получения ложных показаний, но для деревянных каркасных конструкций это хороший тест.Если вы имеете дело с бетонными стенами, вызовите электрика для проверки или попробуйте вариант №2.

Вариант № 2 Установите GFCI

Итак, в вашем доме нет металлического кабеля, и вы не сможете получить заземленную розетку таким образом. Еще не все потеряно. Есть еще один вариант, который не так хорош, как заземление для оборудования, но все равно обезопасит вас.

Вы можете заменить стандартную розетку на розетку GFCI на любые незаземленные розетки, чтобы обеспечить защиту от ударов и скачков напряжения; однако вам нужно будет добавить наклейку на розетку GFCI с надписью «No Equipment Ground», которая поставляется с каждой розеткой GFCI.Это позволяет другим людям понять, что происходит за стенами в будущем.

GFCI будет «ощущать» разницу в количестве электричества, протекающего в цепи, и количества электричества, вытекающего, даже при величинах тока от 4 до 5 миллиампер. GFCI быстро реагирует (менее одной десятой секунды) на отключение или отключение цепи.

Итак, вот оно. Если у вас есть незаземленные розетки, вам не придется платить тысячи долларов за полную замену проводки в доме.Есть варианты, чтобы сохранить вашу семью и электронику в безопасности.

Основатель и старший редактор

Я люблю старые дома, работать своими руками и учить других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Насколько опасны незаземленные розетки?

В некоторых из наших предыдущих публикаций вы, вероятно, видели, как наши эксперты упоминали наличие «незаземленных» розеток в домах и зданиях.Но что именно делает незаземленную розетку таким отрицательным? Они опасны? Наши сертифицированные электрики приходят сегодня к вам с ответами на действительно важные вопросы, касающиеся незаземленных розеток!

Если у вас есть незаземленные розетки и вам нужно их модернизировать, свяжитесь с нами сегодня!

Что считается незаземленной розеткой?

Незаземленные розетки легко идентифицировать, просто взглянув на лицевую сторону розетки (куда вы подключаете какие-либо предметы).Практически во всех современных домах должно быть три отверстия. Две — это вертикальные щели, а одна круглая, расположенная под парой вертикальных. Это заземленная розетка, которая требовалась стандартами электробезопасности для всех конструкций с середины 1960-х годов.

У незаземленных розеток отсутствует третье отверстие, округлое в нижней части, куда входит, что несколько очевидно, заземляющая вилка.

Почему важны заземленные розетки?

Чтобы понять причину, вы должны понять, что делает заземленная розетка .Два вертикальных паза представляют собой «горячий» провод и «нейтральный» провод. Провод заземления в розетке с заземлением подключается к вертикальному пазу нейтрали. Почему избыточность? Что ж, это действует как отказоустойчивый. Если что-то пойдет не так с вашей розеткой, например, короткое замыкание, электричество-ренегат просто безопасно пройдет по заземляющему проводу обратно к панели. Без заземляющего провода это электричество может попасть в материалы, такие как ткани, расположенные рядом с розеткой, или в очень неудачливого человека.

Опасна ли незаземленная розетка?

Опасно ли это, что он может выскочить и укусить вас? Нет.Опасно ли это тем, что резко увеличивает личный и имущественный риск? Да, конечно. Незаземленные розетки увеличивают вероятность:

Электрический огонь. Без заземления ошибки, возникающие в вашей розетке, могут вызвать искрение, искры и электрический заряд, которые могут вызвать возгорание вдоль стен или на ближайшей мебели и светильниках.
Опасность для здоровья. Незаземленные розетки представляют собой реальный риск поражения электрическим током для людей, работающих с электроникой и приборами, подключенными к розетке.
Материальный ущерб. Незаземленные розетки могут вывести из строя оборудование, сделав ваши любимые приборы и инструменты бесполезными.
Грязная проводка. Во многих старых домах нередко можно встретить как заземленные, так и незаземленные розетки. Это указывает на то, что в прошлом выполнялись частичные электромонтажные работы, и это может быть явным признаком серьезных электрических проблем или может вызвать многие из них в будущем.

За прошедшие годы мы столкнулись с несколькими спорами о безопасности незаземленных розеток.Например, как они прекрасно использовались в прошлом, или как дом, в котором они были, еще не «сгорел» и т. Д. Ну, в том-то и дело. Еще.

Нас не сбила машина, но это не значит, что мы должны идти в полночь по центру оживленного шоссе. Заземленные розетки не зря стали стандартом в электротехнических правилах. Они предотвращают возможные проблемы, с которыми дома постоянно сталкивались в прошлом. Все дело в готовности и профилактике!

Обновление и подключение безопасной розетки с помощью Kolb

Итак, опасны ли незаземленные розетки? Да, они представляют собой вполне реальный потенциальный риск.Обеспокоены тем, что у вас дома или на работе могут быть незаземленные розетки? Свяжитесь с сертифицированными мастерами-электриками Kolb Electric сегодня! На протяжении многих лет мы доставляем нашим потребителям самые лучшие консультации и услуги по электротехнике, и ваше полное удовлетворение и безопасность всегда являются нашим главным приоритетом !

Обновление незаземленных розеток | A Premier Home Inspection

Модернизация незаземленных розеток важна, потому что между 1920 и 1960 годами в Соединенных Штатах были построены десятки тысяч домов.Практически все они имели двухконтактные розетки. Многие из них до сих пор это делают. Если вы живете в доме с двухконтактными розетками, возможно, вам стоит подумать о модернизации. Когда вы пытаетесь подключить телевизор 21 века к одной из этих розеток, вы рискуете получить больше, чем просто неудобства.

Риски с двухконтактными розетками

Тестирование розеток

Два основных риска, связанных с двухконтактными розетками: поражение электрическим током и скачки напряжения. Обе эти проблемы связаны с тем, что проводка в двухконтактных розетках не заземлена.В торговых точках построено

с 1962 года, электрические нормы США требовали, чтобы все розетки были заземлены. Этот провод заземления защищает электронику и людей от скачков напряжения и сбоев, обеспечивая путь для дополнительной энергии, чтобы избежать электрических цепей дома. Когда возникает ошибка или скачок заземления, энергия проходит через провод заземления к электрической панели. Там он отключит автоматический выключатель или перегорит предохранитель, тем самым отключив цепь до того, как (надеюсь) произойдет повреждение.Затем энергия продолжается через заземляющий провод в землю под конструкцией, где она безвредно рассеивается.

Без заземления также невозможно защитить вашу электронику и бытовую технику сетевыми фильтрами. Сетевые фильтры работают, если они подключаются к заземляющему проводу. Без этого они не обеспечивают лучшую защиту электронных устройств, чем розетки с несколькими контактами.

Действующие строительные стандарты

Обновление электрической системы вашего дома может стоить от 5 до 15 процентов стоимости вашего дома — затраты, которые многие люди не могут себе позволить.Учитывая это, регулирующие органы определили, что домовладельцам с двухконтактными розетками не нужно их модернизировать. Однако это не значит, что они самые безопасные.

Вот уже более 50 лет кодекс требует, чтобы все новые постройки имели заземленные трехконтактные розетки. Электротехнический кодекс США теперь требует, чтобы розетки не только были заземлены, но и чтобы розетки в районах с присутствием воды имели GFCI. GFCI, сокращение от прерывателя цепи замыкания на землю, защищает людей от поражения электрическим током, отключая цепь в случае короткого замыкания.(Короткое замыкание — это соединение с низким сопротивлением между двумя проводниками, которые подают электроэнергию в цепь . Короткое замыкание вызовет чрезмерное протекание тока в источнике питания. Электричество будет протекать через ‘ закорачивает путь ‘и вызывает короткое замыкание ). Если кого-то ударили током или ударили током из-за этого короткого замыкания, GFCI может спасти его жизнь.

Этот тип защиты недоступен для двухконтактной розетки.

Двухконтактные розетки предполагают другие проблемы

Двухконтактные розетки сигнализируют о других возможных проблемах с электричеством. Дома, построенные до 1965 года, имели панели с предохранителями на 30 или 60 ампер. Панели с предохранителями на 30 и 60 ампер могут оказаться недостаточными для современных бытовых электрических нужд.

Блоки предохранителей

представляют собой проблему, потому что они не могут удовлетворить самые современные требования электрических систем. В недавно построенных домах сегодня есть сервисные панели на 200 ампер (сервисные панели, которые заменили коробки с предохранителями).

Когда через провод проходит слишком много энергии, он нагревается, подвергая дом опасности возгорания. Слишком много энергии (электричества) также приведет к срабатыванию предохранителей. Если номинальная сила тока блока предохранителей не соответствует вашим требованиям, вам придется постоянно его заменять.

Другая проблема, на которую следует обратить внимание при наличии двухконтактных розеток, — это отсутствие заземления в трехконтактных розетках. Дом, оборудованный трехконтактными розетками, может иметь и двухконтактные розетки, и есть большая вероятность, что они не заземлены.Это также может означать, что только часть электрической системы вашего дома заземлена.

Используйте тестер розеток, чтобы выяснить, заземлены они или нет. Правила требуют наличия ярлыка «Нет заземления оборудования», если трехконтактные розетки не заземлены.

Четыре способа модернизации незаземленных электрических розеток

Модернизируя ваши незаземленные электрические розетки, вы не можете просто добавить трехконтактную розетку. Хотя это решит проблему удобства, это не решит проблему безопасности.

Если вы действительно хотите решить проблемы своих двойных розеток и сделать их более безопасными, у вас есть четыре варианта.

Вариант 1. Ремонт розеток

Ваш первый и лучший вариант при модернизации незаземленных розеток — это нанять электрика, чтобы он перемонтировал электрические розетки и электрическую панель в вашем доме. Если расходы вызывают беспокойство, подумайте о том, чтобы ваш электрик перемонтировал отдельные розетки, к которым вы подключаете более чувствительные электронные устройства, такие как компьютер или игровая консоль.

Обратите внимание, что это не тот проект, который вы можете выполнить самостоятельно. Только сертифицированный электрик имеет опыт, необходимый для того, чтобы провести заземляющий провод от розетки к сервисной панели, а затем правильно заземлить его.

Вариант 2: Заземление трехконтактных розеток с помощью металлического корпуса

Многие двухконтактные розетки устанавливаются в металлические коробки, металлические коробки часто заземлялись, даже если схемы не были. Хотя в вашем доме есть двухконтактные розетки с металлическими коробками, вы можете заземлить розетки без капитального ремонта проводки.

Чтобы узнать, заземлен ли металлический корпус, приобретите тестер цепей. Вставьте один из штырей тестера в горячий разъем (более короткий разъем в розетке). Другой зубец наденьте на винт, удерживающий крышку. Металлический ящик не заземлен, если тестер загорится.

В заземленной коробке вы можете установить трехконтактную розетку и заземлить ее, подключив к бронированному кабелю в задней части коробки.

Вариант 3. Установите GFCI на выходе

Третий вариант модернизации ваших незаземленных розеток — заменить их на GFCI.Хотя GFCI не защитит вашу электронику от скачков напряжения, он защитит вас от поражения электрическим током и коротких замыканий. Если вы заменяете незаземленную двухконтактную розетку на GFCI, вы должны пометить ее надписью «Нет заземления оборудования».

Вариант 4: Установите GFCI на автоматический выключатель

Также возможно заменить ваши двухконтактные розетки на трехконтактные и добавить автоматический выключатель GFCI на сервисной панели. Это также защитит вас от поражения электрическим током. Если вы это сделаете, вам нужно будет пометить розетки надписью «GFCI Protected, No Equipment Ground.”

Что бы вы ни решили делать, мы рекомендуем, чтобы электромонтажные работы выполнял сертифицированный электрик. При работе с электричеством всегда важна безопасность, и о вашем доме лучше всего позаботится специалист.

Источники:

Четыре способа обновления двух зубчатых розеток — Индианаполис…. https://www.whiteselectrical.com/blog-post/whats-problem-two-prong-outlets/

Все, что вам нужно знать об электрическом коротком замыкании….https://www.dfliq.net/blog/electrical-short-circuits-types-causes-and-prevention/.

В чем разница между двух- и трехконтактными вилками?

Начнем с того, что делают отверстия в розетке. Если вы посмотрите на обычную розетку на 120 В в Соединенных Штатах, есть два вертикальных паза, а затем круглое отверстие по центру под ними. Левый слот немного больше правого. Левый прорезь называется « нейтральный », правый прорезь называется « hot », а отверстие под ними называется « земля ».«Штыри на вилке входят в эти гнезда в розетке.

Если вы читали Как работают батареи, вы знаете, что электричество должно течь в цепи . В батарее электричество течет от одной клеммы батареи к прочее. В домашней розетке мощность перетекает от горячего к нейтральному. Устройство, которое вы подключаете к розетке, замыкает цепь от горячего разъема до нейтрального разъема, и электричество проходит через устройство, чтобы запустить двигатель, нагреть некоторые катушки или что-то еще. Допустим, вы вставили лампочку в розетку.Электроэнергия будет течь от горячего штыря через нить накала и обратно к нейтральному штырю, создавая при этом свет.

Что, если бы вы вставили толстую жилу провода прямо из горячего гнезда в нейтральное гнездо розетки? В отличие от прибора, который ограничивает количество электричества, которое может протекать до 60 Вт (для лампочки) или 500 Вт (для тостера), провод пропускает через него невероятное количество электричества. Вернувшись в коробку выключателя, автоматический выключатель для розетки обнаружит этот огромный скачок напряжения и отключит подачу электричества.Автоматический выключатель предотвращает перегрев проводов в стене или самой розетки и возгорание.

Гнездо заземления и гнездо нейтрали розетки идентичны. То есть, если вы вернетесь к коробке выключателя, вы обнаружите, что нейтральный и заземляющий провода от всех розеток идут в одно и то же место. Все они подключаются к земле (подробности о заземлении см. В разделе «Как работают распределительные сети»). Поскольку они оба отправляются в одно и то же место, зачем вам оба?

Если вы осмотритесь в своем доме, то обнаружите, что почти каждый прибор в металлическом корпусе имеет трехконтактную розетку.Это также может включать некоторые вещи, такие как ваш компьютер, внутри которых есть блок питания в металлическом корпусе, даже если само устройство поставляется в пластиковом корпусе. Идея заземления заключается в защите людей, использующих бытовые приборы в металлическом корпусе, от поражения электрическим током. Корпус подключается непосредственно к заземляющему контакту.

Допустим, провод выходит из незаземленного металлического корпуса, и незакрепленный провод касается металлического корпуса. Если незакрепленный провод горячий, значит, металлический корпус нагревается, и любой, кто прикоснется к нему, получит смертельный удар.Когда корпус заземлен, электричество от горячего провода течет прямо на землю, и это срабатывает выключатель в коробке выключателя. Теперь прибор работать не будет, но и вас не убьет.

Что произойдет, если отрезать заземляющий контакт или использовать штепсельную вилку , чтобы можно было подключить трехконтактный прибор к двухконтактной розетке? Ничего особенного — прибор все равно будет работать. Однако вы отключили важную функцию безопасности, которая защищает вас от поражения электрическим током в случае отсоединения провода.

Первоначально опубликовано: 1 апреля 2000 г.

Безопасно ли отрезать заземляющий штырь?

Краткосрочное решение может стоить вам больше, чем вы думаете

Время от времени мы все задаемся важными вопросами: почему мы здесь? Есть ли жизнь на других планетах? Что было раньше — курица или яйцо? И почему, черт возьми, некоторые, но не все мои электрические шнуры имеют три контакта, а не два?

Хорошо, хорошо … может быть, это не один из ваших «важных» вопросов, но мы предполагаем, что он приходил вам в голову хотя бы раз, особенно когда у вас трехконтактная вилка, а на удлинителе всего два разъема.(Это так обидно!)

Итак, давайте раскроем эту тайну.

Третий контакт на электрическом шнуре — это вилка заземления . Поскольку у многих шнуров всего два шнура, это может показаться не слишком важным, но в соответствии с национальными электротехническими нормами это важная функция безопасности, которая может спасти вам жизнь. Буквально. Итак, в ответ на заголовок этого поста: Нет. , а не безопасно рубить штырь заземления. Всегда.

Вот почему: контакт заземления создает аварийный путь для прохождения электричества в случае короткого замыкания или неисправности внутри устройства.Все приборы с вилками имеют другие электрические компоненты, например провода. Если один из этих проводов сломается или смещается, электрический ток не будет правильно проходить через устройство. В лучшем случае это испортит ваше устройство. В худшем случае неправильно направленный ток может вызвать неприятный и потенциально смертельный шок.

Третий контакт заземляет устройство, чтобы предотвратить эту проблему. Если с вашим прибором что-то не так, заземляющий штырь создает новый путь заземления с низким сопротивлением к главной электрической панели.Это приводит к срабатыванию прерывателя, прекращая подачу электрического тока и предотвращая повреждение устройства, возгорание дома или поражение электрическим током.

Почему у некоторых моих приборов всего

и два контакта ?

Некоторые электронные устройства созданы для предотвращения электрической перегрузки или скачка напряжения без заземляющего контакта. В приборе может быть встроенный адаптер напряжения, поэтому он никогда не будет выдавать смертельное напряжение, даже в случае неисправности. Другие устройства имеют пластиковые корпуса или другую изоляцию для защиты устройства и предотвращения короткого замыкания.

Но

Shielding не защищает от воды. Устройства или приборы для использования вне помещений или во влажных помещениях должны иметь заземляющий контакт для предотвращения поражения электрическим током. Устройства с металлическим корпусом — металлическим, к которому вы прикасаетесь при обращении с прибором — также будут иметь третий заземляющий контакт для предотвращения поражения электрическим током.

Могу ли я удалить заземляющий контакт?

Определенно нет. Опять же, вилка заземления дает альтернативный путь для подачи электричества в случае неисправности или неисправности.Если вы избавитесь от этого третьего контакта, вы устраните меру безопасности.

Конечно — в большинстве случаев третий контакт вообще не имеет значения. Ваше устройство в хорошем состоянии и работает безупречно. Но когда есть проблема, это может стать проблемой жизни или смерти. Итак, нет. Не избавляйтесь от этого заземляющего штыря!

Но у моей розетки всего два контакта. Что теперь?

Большинство людей делают ошибку, отрезая заземляющий контакт только для того, чтобы их устройство было совместимо с двухштырьковой розеткой. Другое, более безопасное решение — использование адаптера.

Трехконтактный адаптер также называется штепсельной вилкой . Вы уже видели их раньше — на одной стороне адаптера есть место для подключения трехконтактного шнура, а на другой стороне есть два контакта, которые вставляются в розетку. То, что вы, вероятно, не заметили , — это маленький металлический язычок, который торчит сверху.

Большинство людей игнорируют маленькую вкладку. Они просто включают прибор в адаптер, а затем адаптер в розетку.Хотя это обычно безопаснее, чем удаление заземляющего штыря целиком, все же не заземляет устройство должным образом.

Этот маленький язычок помогает подключить заземление к розетке, заменяя работы по заземлению, которые выполнял бы третий контакт. Для безопасного использования адаптера необходимо выполнить следующие действия:

Выкрутите средний винт на выпускной пластине между двумя выпускными отверстиями.
Подключите адаптер без устройства.
Замените винт, продевая его через небольшой язычок на переходнике.
Подключите ваше устройство к адаптеру.

Внимание! Иногда использовать адаптер

небезопасно.

Адаптеры

не всегда решают проблему. Никогда не используйте его в следующих ситуациях:

Металлические корпуса. — никогда не безопасно использовать адаптер для устройства с металлическим корпусом.
Пластиковые розетки. Пластиковая розетка на стене означает, что к главной электрической панели нет металлического пути. Отсутствие металлической дорожки означает, что заземление адаптера невозможно.
Розетки незаземленные. Во многих старых домах есть только двухконтактные розетки, а многие из этих старых домов вообще не заземлены.

Когда звонить специалисту

Вы можете узнать, заземлены ли ваши розетки, купив тестер цепей или позвонив своим электрикам из Северо-Западного Арканзаса.Кроме того, если вы хотите заменить свои двухконтактные розетки на усовершенствованные, более безопасные трехконтактные розетки, мы будем рады помочь. Позвоните нам сегодня!

Мы любим помогать вам с большими и малыми проблемами HVAC, сантехники и электричества. Чтобы получить больше советов и рекомендаций для вашего дома, подпишитесь на нас.
Или
Отправить электронное письмо

Действительно ли опасны незаземленные розетки?

Как местные электрики Индианаполиса, мы довольно часто говорим о безопасности в нашем блоге.Почему? Ну, для начала, электричество по своей природе непостоянно. Конечно, его запрягли, но любое неправильное использование может привести к пожарам, материальному ущербу и даже гибели людей. А во-вторых, не так уж редки случаи неправильного использования электроэнергии. На самом деле, есть одна очень распространенная проблема, которую мы собираемся обсудить сегодня, которую вы могли просто скрывать возле своей собственности: незаземленные электрические розетки.

Что такое розетка без заземления?

По большей части существует два типа электрических розеток: с двумя слотами и с двумя слотами и отверстием.В стандартной домашней установке с безопасными розетками без заземления вы увидите эту «трехконтактную конфигурацию». Именно это маленькое отверстие в нижней части является наиболее важным, потому что именно оно делает розетку «заземленной».

Два вертикальных паза представляют собой «горячий» провод и «нейтральный» провод. Провод заземления (отверстие внизу) подключается к вертикальному пазу нейтрали. Когда розетка заземлена, это означает, что если что-то пойдет не так с этой розеткой (скажем, перегрузка или ток проходит не по тому каналу), заземляющий провод на приборе отправит этот заряд «на землю» или в заземляющий провод.Без заземляющего провода электричество могло бы распространяться везде, где он может найти проводник (скажем, рядом с занавесками или даже с несчастным человеком). Однако благодаря заземленной розетке этот кратковременный заряд без проблем отводится прочь.

Чем опасна незаземленная розетка?

Итак, насколько мы здесь опасны? Следует ли вам бодрствовать по ночам, беспокоясь о том, что из-под кровати выйдет паразитное электричество, которое вас преследует? Нет. Но стоит ли вам позаботиться о немедленном обновлении торговых точек? Вы делаете ставку.Незаземленные электрические розетки не только не соответствуют нормам, но и представляют ряд других серьезных опасностей.

Опасности для здоровья

Незаземленные розетки представляют собой реальный риск поражения электрическим током для людей, использующих электронику и приборы, подключенные к незаземленной розетке. Это особенно важно, если розетки находятся в помещениях с проточной водой, таких как ванные комнаты и кухни. (В этом случае торговые точки также должны иметь GFCI.)

Электрические пожары

Без заземления любая ошибка, возникающая с розеткой, может привести к выходу электричества за пределы надлежащего канала (так называемое искрение), искрам и электрическим зарядам, которые могут попасть на соседний материал, такой как ковер, мебель или шторы, и воспламенить их.Обычно домовладельцы хотят избежать этого.

Имущество

Незаземленные розетки могут вызвать короткое замыкание подключенных к ним приборов и электрического оборудования. Хватит этого, и ваш любимый прибор или инструмент теперь практически бесполезен.

Указание на другие проблемы

В домах, построенных до 1960-х годов, очень распространены незаземленные розетки. Также в те десятилетия обычным явлением были некоторые другие устаревшие методы работы с электричеством, такие как проводка с ручкой и трубкой.Итак, если вы обнаружите незаземленные розетки, возможно, за гипсокартоном скрываются другие проблемы с электричеством.

Модернизация незаземленных электрических розеток в Индианаполисе? Позвоните в White’s Electrical.

С точки зрения электрика, модернизация незаземленных розеток — очень простой процесс, если проводка в вашем доме находится в хорошем состоянии. Часто это можно сделать в короткие сроки и, как правило, не занимает высокое место в шкале затрат. Выполнение таких электрических модернизаций может не только помочь привести ваш дом в соответствие с нормой и предотвратить опасность электрического пожара, но также может повысить стоимость вашего дома при перепродаже.Беспроигрышный вариант!

За помощью в выявлении потенциальных проблем с электричеством, обновлении незаземленных розеток или для полного электрического осмотра позвоните сертифицированным электрикам в White’s Electrical. Мы выполним работу быстро, эффективно и, главное, безопасно. Отправьте нам сообщение или позвоните нам сегодня, чтобы назначить встречу!

Безопасны ли незаземленные электрические розетки?

Он никогда не подводит. Не реже одного раза в неделю я осматриваю дом с незаземленной электросетью.Это старые дома с розетками (или розетками, как их называют все в моей лесной шее), в которых есть только два разъема и отсутствует «третье отверстие». Это отверстие предназначено для заземляющего проводника цепи. Заземляющий провод не использовался до 1962 года в Луисвилле, штат Кентукки. Так что, если вы живете в старом доме, который не был модернизирован в соответствии с современными стандартами электробезопасности, скорее всего, ваша система тоже не заземлена — или, по крайней мере, частично. Это может быть правдой, даже если у вас установлены современные розетки с 3 отверстиями. Когда я начинаю говорить об этом на домашнем осмотре, у меня часто выглядят олени в свете фар, так что позвольте мне рассказать вам кое-что и объяснить, что все это значит.

КАК СКАЗАТЬ, ЕСЛИ У ВАС ЕСТЬ НЕЗЕМЛЯЕМЫЕ РОЗЕТКИ

В большинстве случаев вы можете просто посмотреть на свои торговые точки и посмотреть, сохранился ли у вас старый необоснованный стиль или нет. Если вы видите только два вертикальных паза, они не заземлены. Однако я вижу много старых домов, где люди заменяют свои розетки на новые (современные, с 3 отверстиями), чтобы упростить подключение заземленных шнуров.Конечно, это не делает вещи «заземленными», вы просто теряете разочарование от необходимости использовать один из тех адаптеров-читеров, у которых отсутствует контакт заземления. Если вы не уверены, заземлены ли ваши розетки, вы можете купить дешевый тестер розеток, и он сообщит вам, подключено ли у вас заземление к розетке. Мой тестер розеток, который я использую во время домашних проверок, намного сложнее анализатора цепей, но в этом случае, по сути, выдает ту же информацию: есть ли в розетке заземление.Вы можете увидеть пример этого на картинке ниже. Я подключен к розетке с 3 отверстиями в доме, которому 90 лет, но значок земли (центральный свет) не горит. Это незаземленная розетка с 3 отверстиями.

Вот розетка, которая представляет собой современную 3-дырочную, но ее тестирование не заземлено.

НЕЗЕМНЫЕ ЭЛЕКТРИЧЕСКИЕ РОЗЕТКИ МОГУТ БЫТЬ ОПАСНЫ

Во-первых, давайте кратко рассмотрим, как работает электричество в вашем доме. точнее, как работают розетки, когда к ним что-то подключено. Самое важное, что нужно помнить, — это то, что электричество течет по цепи и всегда пытается вернуться к источнику. Электроны текут с горячей стороны розетки через подключенное к нему устройство (тостер / пылесос / фен и т. Д.) И обратно через нейтральный провод к панели (или к источнику ). подключение к розетке замыкает цепь между горячим и нейтральным проводами, и электричество течет через устройство, чтобы запустить двигатель, нагреть катушки или что-то еще. Это базовая схема на 120 В. Довольно просто. Обратите внимание, что я вообще не упоминал об использовании заземляющего провода…

Горячий провод подключается к электрической панели через автоматический выключатель (или предохранитель, если ваша система действительно старая).Прерыватель находится на месте, чтобы отключиться (отключить питание), если он обнаружит, что ток в цепи слишком велик. (Вот почему важно, чтобы ваши выключатели были правильно подобраны по размеру для провода, который он защищает.) Если прерыватель видит ненормальный ток, протекающий через него, он срабатывает и отключает питание. Когда выключатель срабатывает, это называется неисправностью . Неисправность должна быть обнаружена и «устранена» до того, как все вернется в норму, и вы сможете снова включить питание.

Как видно из приведенного выше примера, заземляющий провод не нужен для работы цепи на 120 В.Фактически, есть много вещей, которые вы подключаете к своей электрической системе, которые вообще не используют 3-й контакт. У ламп, зарядных устройств для сотовых телефонов и тостеров есть только два контакта на шнуре. Однако в вашем доме есть много других предметов, для которых земля используется в качестве меры безопасности. Такие вещи, как холодильники, стиральные машины, компьютеры и телевизоры, имеют шнуры заземления. Заземленные шнуры обычно появляются на предметах с металлическим корпусом или с чувствительной электроникой внутри.

Наличие полностью заземленной электрической системы — залог безопасности.Это мера безопасности, введенная для вас, вашего дома и ваших вещей, которые подключены к вашему дому. Фактически, «земля», о которой мы говорим, технически известна как площадка для оборудования . Есть системные основания (со стороны энергокомпании) и площадки под оборудование (со стороны вашего дома). Все здесь (и я представляю себе многие другие места) просто называют это землей, так что мы будем придерживаться этого.

G Закругление используется, чтобы защитить нас от неисправностей (плохие вещи в электрической цепи) и повреждений от ударов молнии. Неисправности просто случаются. Электродвигатели выходят из строя, обрываются провода и т. Д. Удары молнии также относятся к категории «бывает». По данным NOAA, ежегодно происходит 25000000 ударов молний из облака в землю. Давайте разберем несколько примеров того, почему заземление оборудования и заземленные розетки важны для вас и безопасности вашей семьи.

Хотя это видео не идеально, оно хорошо объясняет историю и развитие электрической системы в домах в США.С.

ПРОБЛЕМЫ С НЕЗЕМЛЯЮЩИМИ РОЗЕТКАМИ

Заземляющий провод в электрической системе находится на месте, чтобы безопасно послать аварийный ток обратно на электрическую панель (или источник). В случае возникновения проблемы в цепи заземляющий провод обеспечивает путь, по которому ток безопасно возвращается к панели, чтобы сработать прерыватель или перегореть предохранитель.

Ниже приведены некоторые примеры того, что может произойти при работе с незаземленной электрической системой , особенно с незаземленными розетками .Вы должны иметь в виду, что эти вещи происходят, когда случаются плохие вещи. Заземление не нужно, когда жизнь хороша и дела идут так, как должны. Думайте об этом как о подушке безопасности в вашей машине. Вы можете водить автомобиль весь день каждый день и никогда не будете нуждаться в подушке безопасности. Когда случаются неприятности (например, крушение), вы наверняка счастливы, имея это предохранительное устройство.

ЭЛЕКТРИЧЕСКИЕ НЕИСПРАВНОСТИ

Когда что-то идет не так в электрической цепи, мы называем это неисправностью .Теперь мы используем заземленные цепи, чтобы защитить нас от этих требований fau

НАПРЯЖЕНИЯ

Устройства защиты от перенапряжения

при использовании в незаземленном доме представляют собой не что иное, как действительно классные удлинители. Они не могут защитить ваше оборудование от скачков напряжения без заземляющего провода. Вот как они работают — они используют заземляющий провод для безопасного устранения скачков или скачков напряжения. Гарантия на ваши вещи, которыми они хвастаются при использовании своего продукта, также теряется при использовании в незаземленной розетке.

лт. Пример: Допустим, у нас есть холодильник, подключенный к незаземленной розетке. Если провод внутри устройства должен был коснуться металлического корпуса холодильника — корпус теперь проводит ток. Вполне возможно, что сопротивление будет достаточно низким, чтобы выключатель не отключил . Вы приходите за холодным пивом после тяжелого дня ползания по чердакам и подпольям, вы можете получить удар током. Никто не должен выбирать между шоком или пивом, кстати.

МОЛНИИ

В 1 из каждых 200 домов ударит молния. Это согласно Национальному институту молниезащиты. Молния — это чрезвычайно мощный высокочастотный разряд постоянного напряжения, способный нанести разрушительный урон при прямом ударе. Тем не менее, вы не должны подвергаться прямому удару, чтобы случилось что-то плохое. Когда молния ударяется о землю, она толкает электроны во всех направлениях. Если ваш дом окажется достаточно близко к этому удару, напряжение может подскочить к зданию.Это известно как боковая вспышка . Теперь, когда в здании присутствует паразитное напряжение (на водопроводных трубах, проводах и т. Д.), Мы заземляем дом, чтобы помочь этому напряжению достичь того места, где оно должно быть… земли (или заземления). Другими словами, мы соединяем все проводящие материалы в доме и подключаем их к одной точке — заземляющему стержню возле электрической панели или другим средствам (например, водопроводной трубе, проходящей через двор).

БОКОВАЯ ВСПЫШКА — УДАР

Боковая вспышка — это то, что происходит, когда происходит непрямой удар молнии, и паразитное напряжение от удара перескакивает на проводящие предметы внутри дома (например, детали водопровода и проводку).Если вы окажетесь рядом с одним из этих предметов, например, с незаземленной розеткой или стальным столбом в подвале, он может перепрыгнуть на вас и стать причиной поражения электрическим током.

БОКОВАЯ ВСПЫШКА — ДОМ ПОЖАР

Возьмите ту же концепцию, что и выше, с боковой вспышкой, но вы добавите горючий материал в смесь, и у вас может возникнуть пожар. Хуже того, вас ударило током, вы загорелись, и это поджег ваш дом. Эй … это могло случиться.

МАЙК ХОЛТ

Посмотрите это видео пару минут. Майк отлично объясняет, что оборудование заземлено в здании.

Заземление может спасти ваш бекон, если однажды дела пойдут плохо. Есть веская причина, по которой этот процесс требуется в домах с 1962 года. Я знаю, что некоторые из этого звучат пугающе для людей, и хотя я не хочу вызывать страх, мне нравится поощрять образование и уважение к тому, что может убить в мгновение ока.Но еще не все потеряно. Когда дело доходит до решения этой проблемы, есть варианты. В следующих статьях я разберю их для вас и объясню, как все это работает. Заходите позже…
