Заземление в квартире: зачем нужно и как сделать

Заземление электриборов в квартире убережет ее обитателей от удара током. Рассказываем, как правильно его сделать.

Где в квартире можно получить удар током

Самый большой риск получить электротравму в квартире — в «мокрых» зонах: на кухне или в ванной комнате. Даже струя воды из-под крана может бить током.

Проводники электричества — это не только кабели и провода. Металлические корпуса элекроприборов, влажный пол и тело человека отлично проводят электрический ток. К сожалению, надежно изолировать металлические корпуса гаджетов, чтобы на них не попало опасное напряжение, — технически очень сложная задача. Не исключено, что за годы эксплуатации в недра механизма попадет влага, в нем подгорит изоляция или из-за тряски оголившийся провод войдет в контакт с корпусом машины.

Почему душ бьет током и что с этим делать

Узнайте больше

Чтобы этого не произошло, нужно постоянно делать проверку электроприборов для профилактики. Но мало кто из нас готов например, раз в год, приглашать электрика для техобслуживания.

Поэтому производители и не пытаются обеспечить тотальную изоляцию всех элементов, а вместо этого требуют, чтобы мы подключали устройства только к трехпроводным сетям с заземлением. Так обеспечивается постоянный электрический контакт корпуса, к которому мы можем прикоснуться, с глобальным проводником – землей: опасное электричество будет «утекать» прочь, не причинив нам вреда.

Что такое заземление

Согласно главе 1.7 Правил устройства электроустановок (ПУЭ), заземление — это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

В частных домах заземляющие устройства (заземлители), как правило, представляют собой металлические стержни (арматура, уголки), вбитые глубоко в грунт. А многоквартирные дома защищают при помощи заземлителей, расположенных вдоль линий электропередач рядом с распределительными щитами и трансформаторами. За работоспособностью заземляющих устройств следят представители организаций, обслуживающих электросети.

Как заземлить электроприборы в квартире

Розетки и вилки с заземлением

Инженеры и производители бытовой техники позаботились о нашей электробезопасности. В зависимости от того, где будет использоваться электроприбор, выбирайте свои розетки и вилки.

Торшер в комнате, пылесос или фен — приборы относительно безопасные. Их подключают через обычный двужильный провод, двухконтактную вилку и розетку. Такие вилки и розетки предназначены для подключения приборов с корпусом из пластика — непроводящего ток материала (II класс защиты). К этому же классу защиты относятся и деревянные корпуса, которые встречаются у дорогих аудиосистем.

Оборудование из «зон риска» — ванной и кухни — подключают через трехконтактные вилки, которые кроме двух привычных «штырьков» имеют дополнительный контакт. Такие вилки втыкают в специальные розетки, также имеющие дополнительный контакт (заземление) в виде двух заглубленных «усиков». Трехконтактные вилки и розетки обязательны для подключения приборов с металлическими токопроводящими корпусами (I класс защиты): стиральных и посудомоечных машин, электрических плит и духовок, холодильников и бойлеров. К трехконтактным розеткам ведут трехжильные кабели.

К третьему (заземляющему) контакту заземленной розетки ведет защитный проводник. На электрических схемах он обозначается PE — в обиходе «земля». Это провод с изоляцией желтого цвета, маркированный зеленой полосой, чтобы электрики ничего не перепутали при подключении. Давайте разберемся, откуда он «приходит» в розетку.

Как заземлить приборы на электрощитке

В новом доме

В современных многоквартирных домах с «штатным» заземлением защитный проводник идет от распределительного щитка. Так что прежде чем подключить бойлер или стиральную машину в новом доме, вам достаточно убедиться, что заземление исправно. Самый простой способ, который используют при приемке квартир, — воспользоваться специальным тестером розеток. Если тестер показывает неисправность или от бытовых приборов бьет током, — отключайте их и вызовите электрика.

В старом доме

Почти во всех старых домах, которые построены примерно до 1998 года, проводку в квартирах делали двужильным проводом. Но это не значит, что в них нет заземления. Просто в такой системе один из двух проводов (синий или белый) обозначается на электросхемах как N, нейтраль, или «ноль». Этот провод по совместительству выступает заземлением. Второй провод (коричневый или красный) — рабочий, на схемах обозначается как L, или фаза.

Как я протянул кабель в квартире, почти не штрабя стены

Узнайте больше

При прикосновении к рабочему проводу вы почти гарантированно получите удар током. При прикосновении к «нулевому» — только в случае неисправности (электрики в таких случаях говорят «земля отгорела»).

Выше мы писали, что для подключения бытовой техники на кухне и в ванной нужно поставить трехконтактную розетку (с заземлением), проведя к ней трехжильный кабель от входного электрощитка. Но на щитке в старом доме этот кабель просто некуда воткнуть — однако это не значит, что тут ничего не поделать.

Популярные ошибки

• Подсоединить защитный проводник (PE, желтый) к естественному заземлителю — например, к водопроводной трубе. Такое заземление будет работать, но не факт, что надежно. Прежде всего потому, что трубы для этого не предназначены и постоянный электрический контакт трубы с землей не гарантирован – ведь труба может заржаветь. Кроме того, в трубопроводе есть вставки и врезки из неэлектропроводных материалов. А воду, которая тоже проводник, иногда отключают. Так может возникнуть роковая ситуация, когда вы, стараясь обезопасить себя, убьете соседей.

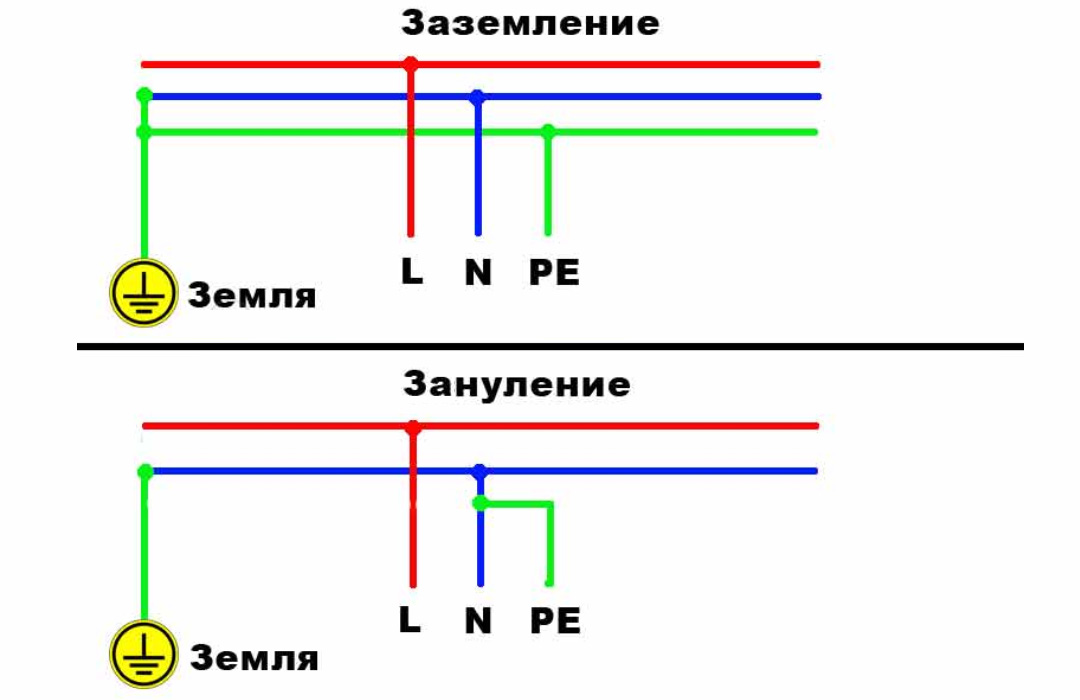

• Соединить отрезком провода два контакта из трех — «ноль» и «землю», сделав таким образом «зануление». Так делать точно нельзя, потому что вам придется вставлять вилку в розетку всегда «правильной» стороной. Расслабитесь и забудете — почти гарантированно получите разряд в 220 В.
• Поставить заземляющую розетку как не заземляющую, проигнорировав третий контакт. Защита работать не будет, и если вы замкнете собой цепь (то есть например, одновременно коснетесь стиральной машины и воды из-под крана), вас также ударит током.
• Соединить трехжильным кабелем все трехконтактные розетки, довести его до щитка и там оставить до лучших времен, при этом никуда не подключая защитный проводник. В таком случае при неисправности одного прибора из цепи вы получите «восстание машин» — все начнут бить током.

Единственно верный способ

Чтобы сделать правильное зануление, нужно отвести защитный проводник от нейтрали за пределами вашей квартиры и вашего щитка с электросчетчиком. Такую работу может выполнить только профессиональный электрик, имеющий минимум вторую группу допуска.

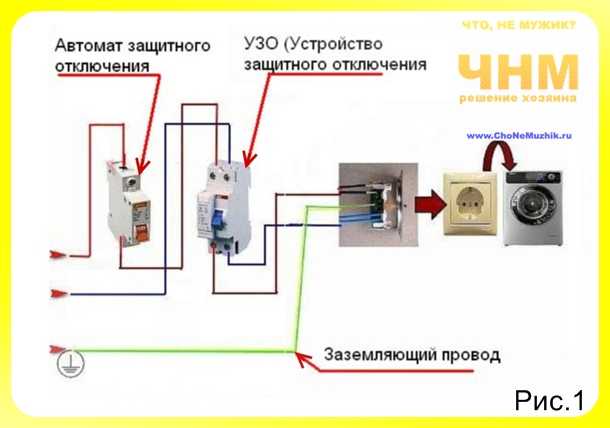

Проследите: электрик должен также поставить устройство защитного отключения (УЗО) или дифавтомат.

Затем ваша задача — убедиться, что линия, ведущая от УЗО или дифавтомата к стиральной машине, бойлеру или электроплите, выделенная. Не подключайте к ней освещение и другие приборы. В противном случае при срабатывании автоматического выключателя из-за неисправного бойлера или теплого пола в ванной, у вас будет обесточено полквартиры.

УЗО и дифавтоматы — устройства очень чувствительные, поэтому обратите внимание на их постоянные срабатывания: это верный признак, что с заземлением и электрикой в мокрых зонах что-то не так. Лучшее, что вы можете сделать в такой ситуации, — отключить от розетки неисправный электроприбор и вызвать электрика.

21.05.2022

Заземление приборов. Что, зачем и как сделать?

Надёжная изоляция электрических приборов является важной составляющей электробезопасности. Однако, какой бы надёжной ни была изоляции, полностью полагаться на неё нельзя. Происходящие по разным причинам перенапряжения в электрической сети ведут к повреждению изоляции, что несёт в себе прямую угрозу для жизни людей.

Заземление бытовых приборов

Для защиты от поражения электрическим током используют заземление. Достичь электробезопасности можно путём применения заземляющих устройств, состоящих из заземлителей и заземляющих проводников. Заземление может использоваться в сетях, рассчитанных на любое напряжение.

Заземление бытовых приборов в квартире многими людьми рассматривается, как излишняя предосторожность. Однако количество бытовых электротравм, связанных с эксплуатацией техники, имеющей повреждения изоляции, свидетельствует об обратном. Большинство несчастных случаев вызвано одновременным касанием имеющего повреждение изоляции бытового прибора и проводящего предмета. В жилых домах в качестве таких предметов чаще всего выступают радиаторы и трубы центрального отопления, металлические мойки и незаземлённые варочные плиты.

Какие бытовые приборы необходимо заземлять в доме

Большая часть домашнего электрооборудования является источником повышенной опасности поражения электрическим током в быту. Для полного исключения возможных рисков необходимо заземлять стиральные машины, электрические и индукционные плиты, микроволновые печи, персональные компьютеры, бойлеры. Безопасности бойлеров следует уделить самое пристальное внимание. Вода является наилучшим проводником электричества. Нарушение изоляции бойлера приведёт к тому, что, прикоснувшись к водонагревателю человек получит удар электрическим током. Смонтированное заземление примет на себя большую часть тока. Попадание фазы на заземленный бак бойлера ведёт к мгновенному срабатыванию автоматического выключателя.

Зачем нужно заземлять бытовые приборы

Согласно установленным нормативам, напряжение в бытовых электросетях не может превышать 220 В. Бытовые приборы подключаются к сетям через розетки. К каждой розетке идут два провода. Один из них, называемый фазным, является непосредственно токоведущим проводником. Второй провод, называемый нулевым, служит для отвода электричества после того, как замкнутся контакты розетки и выключателя.

При контакте фазного и нулевого проводов вне розетки возникает короткое замыкание. В подобных ситуациях ток достигает больших значений, что ведёт к срабатыванию автоматических выключателей, которые осуществляют разрыв цепи и отключают проводку от источника питания.

Настоящие короткие замыкания случаются довольно редко. Значительно чаще износ изоляции приводит не к замыканию двух проводов, а к появлению токов утечки. В результате появившееся на корпусе бытовых приборов напряжение может привести к поражению электрическим током. Токи утечки должны фиксироваться устройством защитного отключения (УЗО), которое размыкает цепь в случае превышения опасной для человека величины тока.

Правила заземления приборов

Для заземления приборов необходимы специальной конструкции розетки с заземляющими контактами. На таких розетках есть место заземления прибора. Если предусмотрено присоединение провода заземления напрямую к корпусу, обозначение заземления указывается на приборах специальным знаком.

К розетке нужно подвести трёхжильный провод. Современные кабели, используемые для проводки имеют три провода, которые для идентификации маркируются разными цветами. Нулевой провод окрашивают в синий цвет, фазный в коричневый или чёрный. Третий проводник−заземляющий, может быть жёлтым, зелёным или двухцветным (жёлтый +зелёный).

При трёхпроводных сетях в квартире фазу, ноль и заземление нужно брать в распределительной коробке, относящейся к линии розеток. Заземление приборов, в случае когда проводка двухжильная, делается несколько иначе. При двухпроводных сетях, когда заземляющий провод отсутствует, его проводят от электрощита. При этом следует принять во внимание, что сечение медного заземляющего проводника не должно быть меньше 2,5 мм.

Категорически запрещается использовать в качестве заземлителя водопроводные и газовые трубы, или трубы центрального отопления.

Универсальное модульное заземление

При мероприятиях по организации электробезопасности в жилых и промышленных объектах удобно использовать модульное заземление ZANDZ. Этот тип заземлителя состоит из покрытых слоем меди стальных штырей. Все составные части конструкции объединены между собой в единое заземляющее устройство посредством резьбового соединения. При этом сварка элементов заземления не требуется, весь монтаж выполняется силами одного человека с помощью отбойного молотка. Площадь земли, занимаемая заземлителем, составляет менее 0,6 м², благодаря чему можно монтировать модульное заземление в подвалах домов и в непосредственной близости от стен. Медное покрытие заземляющих штырей устойчиво к коррозии, что обеспечивает стабильную работу заземления на протяжении долгих лет.

Возможные вариации выполнения модульного заземления:

Заземление можно приобрести в виде готовых к установке комплектов или отдельных комплектующих.

Правильное проектирование и монтаж заземления жилых и промышленных объектов является основой электробезопасности. Для того чтобы заземление в полной мере выполняло свои функции оно должно быть качественным. Не экономьте на безопасности! Используйте качественное заземление ZANDZ!

Смотрите также:

• Инструкция: заземление и молниезащита для частного дома, дачи, коттеджа
• Системы заземления TN-S, TN-C, TNC-S, TT, IT
• Защита частного дома от перенапряжений
• Молниезащита частного дома
• Найти Эксперта в вашем регионе

Смотрите также:

Понимание системы электропроводки и заземления дома

Электромонтажные работы различаются по сложности. Это может быть от простого до чрезвычайно сложного, поэтому любой домовладелец, настроенный на DIY, должен иметь хотя бы базовое представление о проводке своего дома и о том, что подразумевает электромонтаж.

Местная коммунальная компания снабжает каждый дом счетчиком электроэнергии, через который поступает электричество. Затем электричество проходит через главный выключатель, а затем в распределительную коробку дома, которую в очень старых домах также называют блоком предохранителей.

Отсюда электричество поступает в многочисленные цепи, достигая всех уголков вашего дома, проходя через отдельные автоматические выключатели, которые действуют как меры безопасности, защищая систему от перегрузки. Вся домашняя электросеть в основном рассчитана на работу от 120 вольт, за исключением некоторых приборов больших размеров, которые работают от 240 вольт.

Важной частью электропроводки вашего дома является заземление. Чтобы понять, насколько важно заземление для домашней электропроводки, нужно иметь общее представление о природе потока электрической энергии.

Основы электропроводки дома

Электропроводка вашего дома питается от электрического тока, состоящего из потока электронов в металлических проводах. Ток принимает две формы: положительный и отрицательный заряд. Коммунальная компания, используя огромные генераторы, управляет заряженными электрическими полями, иногда за много миль. Поток электрического тока представляет собой этот поляризованный заряд, идущий к вашему дому через сложную сеть высоковольтных служебных проводов, трансформаторов и подстанций.

Горячий ток — это отрицательная половина заряда и в домашних системах электропроводки, и обычно он передается по черным проводам. Положительный заряд переносится белыми нейтральными проводами. Оба эти типа проводов проходят через вашу электрическую панель обслуживания, бок о бок через каждую цепь в вашем доме.

По сути, электричество фокусируется на возвращении электронов в землю. Негативная энергия нуждается в разрядке и восстановлении баланса. Это делается через нейтральные провода в электрической системе. Однако иногда пути разорваны, и горячий ток имеет тенденцию проходить через другие материалы, в том числе легковоспламеняющиеся. Это когда случаются короткие замыкания — когда электричество находит более короткий путь к земле.

Заземленная проводка дома

В системах электропроводки жилых помещений система заземления функционирует как «резервный» маршрут, предлагая электрическому току альтернативный путь, по которому можно следовать в случае возникновения проблем с проводкой. Система заземления представляет собой систему оголенных медных проводов, подключенных к каждой металлической электрической коробке и устройству в вашем доме, идущую параллельно горячим и нейтральным проводам. Если возникает какая-либо проблема, блуждающий ток направляется обратно на землю по другому маршруту, созданному этой системой.

Неизолированные медные провода разряжаются в заземляющей шине на вашем главном сервисном щите, подключенном к заземлению глубоко в землю. Благодаря этой системе электричество подается по пути наименьшего сопротивления в случае возникновения проблемы в вашей системе электропроводки.

Чтобы проверить, имеет ли электропроводка вашего дома систему заземления, вам необходимо осмотреть каждую розетку. Третье круглое отверстие в розетке — это заземляющее соединение. Конечно, не все системы домашней электропроводки имеют такую ​​сложную систему заземления. Например, более старые дома, особенно до 19 лет.65 используйте металлический кабелепровод или металлические кабели вместо оголенных медных проводов. Проводка с ручкой и трубкой является таким примером. В этом случае заземления нет вообще. Дома, построенные до конца 80-х годов, большую часть времени не имели заземления. Розетки без заземления имеют два слота вместо трех, и их стоит обновить.

Защита электропроводки дома

Чтобы полностью понять систему электропроводки в вашем доме, а также важность заземления и других факторов, влияющих на любые виды электромонтажных работ, важно определить защитные устройства, которые являются неотъемлемой частью вашей электросистемы. .

• Плавкие предохранители или автоматические выключатели : Обеспечивают защиту каждой цепи от перегрева в случае электрической перегрузки. Они могут чувствовать короткое замыкание, немедленно реагируя, мгновенно останавливая поток тока. В случае замыкания на землю или короткого замыкания немедленное снижение сопротивления вызывает циркуляцию неконтролируемого тока, и автоматический выключатель срабатывает. Металлические водопроводные трубы, расположенные в вашем доме, также подключаются к системе заземления через заземляющий провод, закрепленный на металлической трубе. В случае контакта электричества с металлическими трубами система заземления обеспечивает дополнительную защиту.
• Заземление прибора: Многие электроприборы имеют собственную систему заземления. Пылесосы, электроинструменты и ряд других бытовых приборов более безопасны, если на вилке шнура имеется третий штырь, что свидетельствует о том, что у прибора есть собственная система заземления. Он имеет форму, подходящую для гнезда заземления на розетке. К сожалению, было много случаев, когда заземляющий штырь был отрезан, чтобы прибор мог подключаться к розетке без заземления. Это опасная практика, которая может привести к шоку, поэтому избегайте этого любой ценой.
• Переходники для вилок: Довольно популярны переходники для вилок, которые позволяют использовать вилки с тремя контактами в розетках с двумя гнездами. Однако знайте, что они обеспечивают защиту заземления только в том случае, если металлическая петля адаптера надлежащим образом прикреплена к крепежному винту на крышке розетки, который затем соединяется с металлической коробкой, и эта металлическая коробка заземлена. Поскольку в этом нет уверенности, возможно, вы захотите подключать трехштырьковые вилки только к заземленным розеткам с тремя разъемами. Если заземленная розетка не подходит, вы можете рассмотреть возможность установки розетки GFCI. Это обнаружит замыкание на землю и отключит питание до того, как возникнут дальнейшие проблемы. Однако GFCI не создает путь заземления. Он предлагает только дополнительную защиту.

Простая модернизация электрооборудования может повысить качество вашей жизни

Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что, когда вы выбираете электрическую компанию для модернизации вашего дома и решили довести свою модернизацию до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно руководить вы в этой области.

Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для выполнения вашего проекта по модернизации электрощита от начала до конца, с минимумом суеты и беспокойства. Пожалуйста, свяжитесь с нами сразу по адресу: 310-800-2401

Имя *

Фамилия *

Электронная почта *

Телефон *

Тип * Тип проекта *

Тип проекта * 0003

Адрес проекта *

Город *

StateStateCA

Почтовый индекс *

Подробная информация о проекте

Служба конфиденциальности и применение Политики конфиденциальности Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы владелец дома или бизнеса в радиусе 20 миль от Редондо-Бич и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы записаться на бесплатный расчет стоимости, выполненной настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

почтовый адрес

4825 Rosecrans Ave
Hawthorne, CA 90250

Наши рабочее время

MO-FR: 8:00-5 вечера
SAT: закрыто
Sun: закрыто

9:00. Дом

Перейти к содержимому

Как заземлить дом

Как заземлить дом

Заземление дома является важной мерой электробезопасности. Это означает, что существует физическая связь между каждым электрическим компонентом в вашем доме и землей, обеспечивающая путь для избыточного электрического тока. Сверхмощные приборы заземляются для предотвращения ударов током и возгорания, которые потенциально могут привести к катастрофическим травмам и повреждениям. Поэтому знание того, как заземлить дом, имеет первостепенное значение для безопасности вашей семьи.

Проблемы с заземлением чаще встречаются в густонаселенных районах, где потребность в электроэнергии высока. Новые дома, как правило, заземлены в соответствии с последними стандартами безопасности. Но если у вас старый дом, он может не быть заземлен, а иногда и с новыми системами заземления возникают проблемы. Незаземленные устройства, розетки и выключатели представляют серьезную угрозу безопасности, поскольку вы можете стать заземлением.

Признаки неправильного заземления

Ваш дом нуждается в заземлении, если:

• Розетки с двумя контактами вместо стандартных трехштырьковых.
• Не горит индикатор тестера цепей.
• Вы получаете удары током при прикосновении к розеткам.

Шаги по заземлению дома

Нет причин для паники, если ваш дом не заземлен, но вам следует серьезно подумать о том, чтобы заземлить его, чтобы повысить свою безопасность. Для заземления всей домашней электросистемы обычно требуется опытный электрик. Тем не менее, процесс обычно происходит следующим образом.

1. Выбрано место для установки заземляющих стержней. Эти восьмифутовые стальные стержни с медным покрытием вбиты в землю. У каждого есть верхний разъем, к которому присоединяется заземляющий провод. Стержни должны находиться относительно близко к электрической панели и не находиться на пути транспортных средств, газонокосилок или другого оборудования.
2. Забейте стержень в землю с помощью заземляющего стержня так, чтобы над землей выступало примерно 2 или 3 дюйма. Второй и каждый последующий стержень должны быть установлены на расстоянии не менее 8 футов друг от друга.
3. Заземляющие пластины можно использовать в каменистых местах и ​​других местах, где трудно вбить заземляющий стержень в поверхность. Металлическая пластина закапывается под основание или фундамент. Другой вариант – встроить металлический арматурный стержень в бетонный фундамент и подключить к нему грозозащитный трос.
4. Хомуты для медных стержней крепятся винтами к заземляющим стержням. Далее ослабляются клеммы проводов на зажимах, чтобы провести заземляющий провод последовательно между стержнями. После того, как провод на месте, клеммы затягиваются.
5. Если провод заземления сервисной панели ведет к трубе холодной воды, необходимо надежно зажать соединение. Не заземляйте трубу горячей воды, потому что она не ведет к земле, а только водонагреватель. Подключение заземляющего провода к трубе холодной воды эффективно, потому что городские водопроводные трубы уходят глубоко в землю. Для этого:
   • Закрепить хомут на трубе перед счетчиком воды или редукционным устройством; ослабьте крепежные болты и оберните хомут вокруг трубы.

• • Затяните хомут и ослабьте винт клеммы проводного соединения с помощью отвертки; затем вставьте заземляющий провод, прежде чем затягивать клемму.

Знание того, как заземлить дом, требует точных измерений для размещения заземляющих стержней, прокладки провода и прокладки траншеи. Медный провод должен быть надлежащим образом прикреплен к стенам и проходить на расстоянии от 10 до 20 футов от дома, а затем обернут вокруг первого стержня примерно в 4 дюймах от конца. Заземляющий провод должен полностью опоясывать дом и через каждые 10 футов наматываться на другой заземляющий стержень (его можно припаять или приварить). Кроме того, провод и электрощиток необходимо соединить с помощью грозозащитного разрядника.
