Измерение сопротивления изоляции
В этой статье расскажем об измерении сопротивления изоляции: каким прибором оно измеряется и какова методика проведения работ, как часто необходимо измерять сопротивление изоляции, как оформлять результаты замеров и как их интерпретировать.
Вызвать лабораторию!
Автор: Максим Шаин
Генеральный директор электроизмерительной лаборатории «ЭлектроЗамер»
Измерение сопротивления изоляции выполняют для проверки диэлектрических свойств изоляционных материалов проводов и кабельных линий. Сопротивление изоляции — важная характеристика кабельных изделий. По ней можно сделать вывод о наличии механических повреждений изоляции или степени ее износа, обусловленного естественным старением и несоблюдением условий эксплуатации и, соответственно, пригодности кабеля к дальнейшей эксплуатации. Если сопротивление ниже нормы, такой кабель нуждается в замене или ремонте. Первоначально сопротивления изоляции необходимо измерять при сдаче объекта в эксплуатацию в ходе приемосдаточных испытаний, и измеренные значения должны соответствовать требованиям ПУЭ. Затем, на этапе эксплуатации, эти работы регулярно выполняют в рамках эксплуатационных испытаний для профилактики возникновения дефектов, и проверяют измеренные значения на соответствие требованиям ПТЭЭП.
Периодичность измерения сопротивления изоляции
В ПТЭЭП четко указано, что периодичность, с которой измеряют параметры электробезопасности и, в том числе, сопротивление изоляции, должен определять технический руководитель. Обычно это сотрудник, ответственный за электрохозяйство: главный энергетик, главный механик, главный инженер и т.д. Выбирая интервал между испытаниями он должен учитывать требования НТД и рекомендации заводов изготовителей используемого электрооборудования. Базовые требования по периодичности проверки электропроводок приведены в ПТЭЭП:
“
Измерения сопротивления изоляции в особо опасных помещениях и наружных установках производятся 1 раз в год. В остальных случаях измерения производятся 1 раз в 3 года. При измерениях в силовых цепях должны быть приняты меры для предотвращения повреждения устройств, в особенности микроэлектронных и полупроводниковых приборов. В осветительных сетях должны быть вывинчены лампы, штепсельные розетки и выключатели присоединены.
ПТЭЭП, прил. 3.1, таблица 37
Условия для определения степени опасности помещений в отношении поражения электрическим током даны в ПУЭ, пп. 1.1.4-1.1.13.
На объектах коммерческой недвижимости и в жилом фонде признаки отнесения помещений к особо опасным можно встретить в электрощитовых, котельных, бойлерных, ИТП, на чердаках и техэтажах, в подвалах и техподполье и т. д. На производственных объектах факторы повышенной опасности встречаются чаще, а их комбинации разнообразнее.
Теоретически, ответственный за электрохозяйство должен провести классификацию всех помещений по степени опасности поражения электрическим током в соответствии с требованиями ПУЭ, пп.1.1.-1.1.13. Перечень всех обследованных помещений должен совпадать с экспликацией планов БТИ и/или проектной документацией. Сделать это можно самостоятельно или привлечь инженеров электроизмерительной лаборатории. Результатом такой работы будет отчет об определении степени опасности поражения электротоком. Затем приказом по организации определяются сроки проведения отдельных видов электроизмерений для всех помещений в соответствии со степенью опасности поражения током и с учетом других факторов и требований НТД. На основании приказа нужно внести соответствующие записи в график планово-предупредительных ремонтов.
Кстати, о требованиях НТД: условия периодичности замера сопротивления изоляции и других испытаний содержатся не только в ПУЭ и ПТЭЭП, но также и иных нормативных документах. Так, например, в организациях общественного питания измерения нужно проводить ежегодно в помещениях без повышенной опасности, и каждые полгода во всех остальных помещениях (ПОТ РМ-011-2000, п. 5.6). Аналогичные требования установлены для предприятий химической чистки и стирки, медицинских и образовательных учреждений. Подробный анализ требований НД по периодичности приведен в нашей таблице, ссылку на которую вы найдете в конце статьи.
Проверка сопротивления изоляции мегомметром
Мегаомметр — прибор для измерения больших сопротивлений. Именно В состав мегомметра входит генератор, который создаёт повышенное испытательное напряжение 250, 500, 1000 или 2500 вольт. Повышенное напряжение прикладывается к паре жил при снятой нагрузке, в результате чего, через диэлектрик начинает проходить ток утечки. Прибор определяет сопротивление изоляции на основании измеренного тока и известного значения напряжения. Если изоляция в отличном состоянии, то ток утечки через диэлектрик не пойдет. Сопротивление при этом будет стремиться к бесконечности и, как правило, превышать верхнюю границу диапазона измерений мегомметра. Когда изоляция изношена, между жилами появляются токопроводящие «мостики», по которым идет утечка. В обычных условиях эти утечки пренебрежимо малы и незаметны, но под воздействием повышенного напряжения ток утечки усиливается, становясь током КЗ, а сопротивление изоляции при этом стремится к нулю.
При измерении сопротивления изоляции проверяемая кабельная линия должна быть отключена от электроустановки с обеих сторон: и со стороны источника питания, и со стороны потребителя. Обычно, отключения и прерывание электроснабжения создает массу неудобств при проведении электроизмерений на действующем объекте. Проводить работы нужно в нерабочие часы, либо согласовывать временные отключения электроэнергии в рабочие часы. К счастью, измерение сопротивления изоляции каждой кабельной линии занимает немного времени, а линии отключают по очереди, а не все одновременно. Когда отключение в рабочие часы невозможно, работы переносят на утренние, вечерние, ночные часы или выходные дни.
Значение сопротивления измеряется попарно для всех жил кабеля:
- для двужильного кабеля — одно измерение;
- для трехжильного кабеля — три измерения;
- для четырёхжильного кабеля — шесть измерений;
- для пятижильного кабеля — десять измерений.
Измеренные значения по каждому кабелю фиксируются инженерами электролаборатории на бумаге или в память измерительного прибора. В дальнейшем эти данные будут занесены в таблицу результатов измерений в протоколе измерения сопротивления изоляции. Если сопротивление ниже минимально допустимых значений, эта информация отражается в заключении к протоколу и дефектной ведомости технического отчета. Такую кабельную линию нужно ремонтировать или менять.
Измерение сопротивления изоляции нового трехжильного кабеля прибором Metrel MI 3102H CL
Минимально допустимое сопротивление изоляции
Для разных электрических цепей в ПУЭ и ПТЭЭП установлены разные минимально допустимые значения. Так, например, для электропроводок минимальное значение сопротивления составляет 0,5 МОм, а для вторичных цепей и цепей управления — 1 МОм. Данные требования приведены в ПТЭЭП, прил. 3.1, табл. 37, скачать которую можно по ссылке в конце статьи. В этой же таблице указано, какое испытательное напряжение мегаомметра нужно использовать для проверки изоляции тех или иных проводников. Подробнее этот вопрос рассмотрен в нашей статье «Какое напряжение мегаомметра использовать для измерения сопротивления изоляции?»
Причины снижения сопротивления и факторы износа изоляции
Если при протяжке кабелей монтажники не повредили изоляцию, то, при вводе объекта в эксплуатацию, значения сопротивления будут измеряться сотнями или даже тысячами мегаоммов. Со временем изоляция изнашивается, а ее сопротивление естественным образом снижается. У старых кабелей, исчерпавших свой ресурс службы, счет идет на единицы или десятые доли мегаоммов.
Заводы-изготовители указывают срок эксплуатации своих изделий, и для современных кабелей с ПВХ-изоляцией он составляет 30-40 лет при нормальных условиях. На практике, срок службы уменьшается из-за ряда факторов, ускоряющих старение изоляции.
Постепенно, старея и разрушаясь, изоляция кабеля теряет диэлектрические свойства. Появляются микроскопические трещины, заполняемые воздухом или, что хуже, жидкостью. Образуются проводящие «мостики» по которым движутся электроны, создавая ток утечки. Со временем ток утечки усиливается, перерастая в ток КЗ. Этот процесс растягивается на годы и протекает медленно, поэтому изменения незаметны, до тех пор, пока изоляцию не пробьет и не возникнет электрическая дуга.
Вот факторы, влияющие на состояние изоляции:
- Повышенная температура. Для любого кабеля производитель указывает, при какой температуре гарантирована нормальная эксплуатация в течение заявленного срока службы изделия. Как правило, это диапазон от -50 °С до +50 °С, однако некоторые исследования показывают, что при температуре в помещении свыше 35 °С срок службы изоляции кабеля начинает сокращаться.
- Повышенная влажность. Влажность ускоряет возникновение проводящих «мостиков» внутри изоляции, снижает диэлектрические свойства и повышает риск возникновения короткого замыкания. Помещения с влажностью близкой к 100% считаются особо опасными, и сопротивление изоляции в таких помещениях измеряют не реже 1 раза в год.
- Химически активные или органические среды. Агрессивные пары, газы, жидкости, отложения или плесень также приводят к преждевременному старению изоляционных материалов.
- Перегрузка линии. Если по жилам кабеля постоянно идет ток, превышающий номинальное значение, то нагрев жилы будет пагубно сказываться и на изоляции, вплоть до её оплавления и растрескивания.
- Вибрация. Постоянное воздействие механических колебаний будет дополнительным фактором разрушения изоляции.
- Токопроводящая пыль. Скапливаясь в местах разделки кабеля и зачистки жил, она способствует появлению токов утечки и, в связке с повышенной влажностью, увеличивает вероятность возникновению замыкания.
Выводы о необходимости проверки изоляции
Регулярное проведение измерений сопротивления изоляции дает возможность диагностировать развитие дефектов и вести профилактику до появления короткого замыкания. Проводить измерения следует не реже, чем 1 раз в 3 года, а в некоторых помещениях— ежегодно или даже раз в полгода. Следует заранее озаботиться организационными вопросами, связанными с отключениями: оповестить жителей дома или сотрудников организации о предстоящих перерывах в электроснабжении, предоставить доступ специалистам электролаборатории во все необходимые помещения.
Результаты измерений будут оформлены в виде соответствующего протокола в составе технического отчета об испытаниях электроустановки.
Остались вопросы?
Проконсультируем вас по вопросам проведения измерения сопротивления изоляции!
Связаться с нами |
Файлы для скачивания
ПУЭ, глава 1. 8
Нормы приемо-сдаточных испытаний
ГОСТ Р 50571.16-2007
Электроустановки низковольтные. Часть 6. Испытания
ПТЭЭП, прил. 3, табл. 28
Электроустановки, аппараты, вторичные цепи, нормы испытаний которых не определены в разделах 2–27, и электропроводки напряжением до 1000 В
ПТЭЭП, прил. 3.1, табл. 37
Минимально допустимое значения сопротивления изоляции элементов электрических сетей напряжением до 1000 В
Пример протокола
проверки сопротивления изоляции проводов, кабелей и обмоток электрических машин
Таблица периодичности
проведения эксплуатационных испытаний электроустановок
Рекомендуем следующие статьи
⚡ Приемо-сдаточные испытания электроустановок и электрооборудования
⚡ Эксплуатационные испытания электроустановок и электрооборудования
⚡ Какое напряжение мегомметра использовать для проверки изоляции?
⚡ Как проверить сопротивление изоляции мультиметром?
⚡ Замер сопротивления изоляции кабелей и проводов
Отзывы клиентов и рекомендательные письма
Ознакомьтесь с перечнем выполненных работ, отзывами, рекомендательными и благодарственными письмами наших клиентов
Посмотреть отзывы |
Цены на услуги электролаборатории
Ознакомьтесь c нашим прайс-листом, единичными расценками, узнайте больше про ценообразование услуг электроизмерительной лаборатории
Узнать про цены |
Приглашаем другие лаборатории присоединиться к сообществу
Мы создали чат, в котором уже общаются несколько десятков электролабораторий. Если вы занимаетесь испытаниями электроустановок, узнайте, чем этот чат может быть вам полезен
Узнать о чате |
Как и зачем измеряют сопротивление изоляции?
Дата публикации: 11/05/2012
Как известно, электрические кабели и приборы, работающие от сети, имеют изоляцию, которая защищает их от повреждений в результате коротких замыканий, а людей – от поражения током. Поэтому в целях обеспечения электробезопасности следует периодически производить измерения ее сопротивления. Это позволит вовремя обнаружить неполадки и избежать весьма неприятных (а порой даже и трагических) последствий.
Для того чтобы произвести замер сопротивления изоляции, нужно использовать специальный прибор – мегомметр, который конструктивно состоит из небольшого генератора электрического тока и устройства, измеряющего напряжение. Промышленностью сейчас выпускаются агрегаты, рабочее напряжение которых достигает 2500 вольт.
Как правило, все работы по замеру сопротивления изоляции поручаются опытным профессионалам специальных лабораторий, однако при наличии соответствующего оборудования их вполне можно произвести и самостоятельно. При этом для начала нужно проверить исправность мегомметра: в том случае, если его контакты разомкнуты, стрелка индикатора должна находиться в зоне бесконечности, если сомкнуты – то на отметке «0». Далее требуется определить, не находится ли испытываемый прибор или же участок кабеля под напряжением, а также хорошо очистить его изоляцию от пыли и грязи. Рекомендуется также на несколько минут заземлить его, чтобы снять возможные остаточные заряды.
После этого одну клемму мегомметра нужно присоединить к токоведущему проводу прибора, у которого производится измерение сопротивления изоляции, а другую – к его металлическому корпусу. После этого в печение двух-трех минут следует интенсивно вращать ручку генератора и снять показания прибора в тот момент, когда положение его стрелки полностью стабилизируется.
Следует отметить, что в целях безопасности все процедуры нужно производить в резиновых перчатках, причем тогда, когда температура воздуха составляет не ниже +5 градусов Цельсия. Если производится измерение сопротивления изоляции кабелей сетей освещения и осветительных приборов, то рабочее напряжение мегомметра должно составлять не менее 1000 вольт, и при этом следует произвести контроль параметров на нескольких участках цепи. Что касается пороговых значений, при которых не допускается дальнейшая эксплуатация большинства существующих бытовых приборов, то они составляют 20-30 кОм.
Циклевка пола. Выбор материала для циклевки пола. 25/01/2012 — 23:19
Циклевка пола, вне зависимости старый он или новый, необходима для устранения неровностей, перепадов высот, пятен, вмятин, сколов, царапин и других недостатков. Шлифовка пола, как и циклевка пола, также необходима и для старого и для нового покрытия, так как даже идеально уложенный пол может иметь небольшие щели и разную высоту, для устранения которых требуется шпатлевка и шлифовка пола.
Читать далее >>
Противопожарные инструктажи. 23/04/2014 — 22:33
Как требуют правила пожарной безопасности, существует специальный порядок проведения противопожарных инструктажей. Все инструктажи необходимо проводить согласно требованиям ГОСТа, по правилам пожарной безопасности, принятым на данном предприятии.
Читать далее >>
Как выбрать стеллажи для склада 25/11/2020 — 11:58
Есть вещи, которые практически не подвержены изменению в разные эпохи и времена. Торговые и складские виды деятельности в коммерческих организациях всегда были одними из старейших и основных. Менялись технологии и материалы, из которых создавались стеллажи, но суть их всегда оставалась прежней – обеспечить демонстрацию и хранение товаров.
Читать далее >>
Светильники (часть 2). 06/12/2011 — 00:54
Все осветительные приборы, можно разделить на две группы, по виду создаваемого ими освещения. К первой группе относятся светильники общего освещения, это, прежде всего потолочные светильники: люстры, плафоны, то есть те, что крепятся к потолку.
Читать далее >>
Экологический контроль в бизнесе 21/06/2022 — 01:15
Защита окружающей среды является неотъемлемой частью ведения современного бизнеса. Видите ли, независимо от размера компании, со временем большинство владельцев бизнеса понимают, что компании, которые помогают защищать окружающую среду, также защищают их собственную прибыль.
Читать далее >>
Паяный пластинчатый теплообменник: конструкция и сфера применения 19/03/2021 — 15:16
Такое оборудование является примером компактности и высокой эффективности. Подвид пластинчатых теплообменников, который отличается от прочих маленькими размерами и широким спектром применения.
Читать далее >>
Узнайте, как проводится испытание на сопротивление изоляции
Разработанное в начале 20-го века испытание на сопротивление изоляции (IR) является старейшим и наиболее широко используемым испытанием для оценки качества изоляции. Испытание на сопротивление изоляции является вторым испытанием, требуемым стандартами испытаний на электробезопасность. Проверка сопротивления изоляции заключается в измерении сопротивления изоляции тестируемого устройства, когда фаза и нейтраль замыкаются накоротко. Измеренное сопротивление должно быть выше указанного предела из международных стандартов. Мегаомметр (также называемый тестер сопротивления изоляции, тераомметр) используется для измерения омического сопротивления изолятора под постоянным напряжением большой стабильности.
Изоляция не может быть идеальной, как не может быть без трения. Это означает, что через них всегда будет проходить небольшой ток. Это известно как «ток утечки». Это приемлемо при хорошей изоляции, но если изоляция ухудшится, утечка может вызвать проблемы. Так что же делает изоляцию «хорошей»? Что ж, ему нужно высокое сопротивление току, и он должен быть в состоянии выдерживать высокое сопротивление в течение длительного времени
Зачем проводится испытание сопротивления изоляции?
Изоляция начинает стареть, как только она изготовлена. С возрастом его теплоизоляционные свойства ухудшаются. Любые суровые условия установки, особенно с экстремальными температурами и/или химическими загрязнениями, ускоряют этот процесс. Напряжения из-за различных факторов, таких как:
- Электрические напряжения: В основном связаны с перенапряжением и пониженным напряжением.
- Механические нагрузки: Частые последовательности запуска и остановки могут вызвать механические нагрузки.
- Проблемы с балансировкой вращающихся машин и любая прямая нагрузка на кабели и установки в целом.
- Химические нагрузки: Близость химикатов, масел, коррозионно-активных паров и пыли в целом влияет на изоляционные характеристики материалов.
- Напряжения, связанные с колебаниями температуры: В сочетании с механическими напряжениями, вызванными последовательностями запуска и остановки, напряжения расширения и сжатия влияют на свойства изоляционных материалов. Эксплуатация при экстремальных температурах также приводит к старению материалов.
- Загрязнение окружающей среды вызывает ускорение старения изоляции.
Этот износ может понизить удельное электрическое сопротивление изоляционных материалов, тем самым увеличивая токи утечки, которые приводят к инцидентам, которые могут быть серьезными как с точки зрения безопасности (людей и имущества), так и с точки зрения затрат на остановку производства. Таким образом, важно быстро определить это ухудшение, чтобы можно было предпринять корректирующие шаги. В дополнение к измерениям, проводимым на новом и восстановленном оборудовании во время ввода в эксплуатацию, регулярные испытания изоляции установок и оборудования помогают избежать таких инцидентов за счет профилактического обслуживания. Эти тесты выявляют старение и преждевременное ухудшение изоляционных свойств до того, как они достигнут уровня, который может вызвать инциденты, описанные выше.
Это испытание часто используется в качестве приемочного испытания заказчиком, при этом минимальное сопротивление изоляции на единицу длины часто указывается заказчиком. Результаты, полученные в результате ИК-теста, не предназначены для обнаружения локальных дефектов в изоляции, как в истинном тесте HIPOT, а скорее дают информацию о качестве сыпучего материала, используемого в качестве изоляции.
Производители проводов и кабелей используют испытание на сопротивление изоляции, чтобы отслеживать свои процессы производства изоляции и выявлять возникающие проблемы до того, как параметры процесса выходят за допустимые пределы.
Что делают при измерении сопротивления изоляции?
Измерение сопротивления изоляции является обычным рутинным испытанием, выполняемым для всех типов электрических проводов и кабелей. Его целью является измерение омического сопротивления изоляции при постоянном напряжении высокой стабильности, обычно 50, 100, 250, 500 или 1000 В постоянного тока. Омическое значение сопротивления изоляции выражается в мегаомах (МОм). Чтобы соответствовать определенным стандартам, испытание на сопротивление изоляции можно проводить при напряжении до 1500 В постоянного тока. Благодаря стабильности источника напряжения возможна регулировка испытательного напряжения с шагом в 1 вольт.
Стабильность напряжения критична; нерегулируемое напряжение резко упадет при наличии плохой изоляции, что приведет к ошибочным измерениям.
После выполнения необходимых подключений подается испытательное напряжение в течение одной минуты. В течение этого интервала сопротивление должно падать или оставаться относительно постоянным. В больших изоляционных системах будет наблюдаться устойчивое снижение, в то время как в меньших системах оно останется стабильным, потому что емкостные токи и токи поглощения быстрее падают до нуля в меньших изоляционных системах. Через одну минуту прочтите и запишите значение сопротивления
Выбор ИК-тестеров (меггер):
Напряжение Уровень | ИК-тестер |
650 В | 500 В пост. тока |
1,1 кВ | 1 кВ постоянного тока |
3,3 кВ | 2,5 кВ постоянного тока |
66 кВ и выше | 5 кВ постоянного тока |
Как измеряется сопротивление изоляции?
Измерение сопротивления изоляции выполняется с помощью ИК-тестера. Это портативный прибор, который более или менее представляет собой омметр со встроенным генератором, который используется для получения высокого напряжения постоянного тока. Напряжение обычно составляет не менее 500 В и вызывает протекание тока по поверхности изоляции. Это дает значение IR в омах.
Измерение сопротивления изоляции основано на законе Ома. (Р=В/И). Подавая известное постоянное напряжение ниже, чем напряжение для испытания диэлектрика, а затем измеряя протекающий ток, очень просто определить значение сопротивления. В принципе, значение сопротивления изоляции очень велико, но не бесконечно, поэтому, измеряя протекающий малый ток, мегомметр показывает значение сопротивления изоляции, предоставляя результат в кВт, МВт, ГВт, а также ТВВ (на некоторых моделях). Это сопротивление характеризует качество изоляции между двумя проводниками и дает хорошее представление о рисках протекания токов утечки.
Что ж, если вы видите большое количество IR, у вас хорошая изоляция. С другой стороны, если она относительно низкая, изоляция плохая.
Однако это еще не все — на ИК могут влиять самые разные факторы, в том числе температура и влажность. Вам придется провести ряд тестов с течением времени, чтобы убедиться, что значение IR остается более или менее неизменным. Значение сопротивления изоляции часто выражается в гигаомах [ГОм].
Хорошая изоляция — это когда показания мегомметра сначала увеличиваются, а затем остаются постоянными. Плохая изоляция – это когда показания мегомметра сначала увеличиваются, а затем уменьшаются.
Ожидаемое значение IR попадает в Temp. 20-30 градусов по Цельсию. Если эту температуру уменьшить на 10 градусов по Цельсию, значения IR увеличатся в два раза. При повышении указанной температуры на 70 градусов по Цельсию значения ИК уменьшаются в 700 раз.
Для измерения большого электрического сопротивления измерительное напряжение должно быть намного выше, чем в случае стандартных измерений сопротивления. Это напряжение часто находится в диапазоне от 100 В до 1000 В постоянного тока и не может использоваться для измерения сопротивления электронных компонентов, поскольку они могут быть повреждены.
Сопротивление высокого значения
Для измерения сопротивления высокого значения используются методы измерения тока малого значения. К измеряемому сопротивлению прикладывается источник постоянного напряжения, и результирующий ток считывается высокочувствительной цепью амперметра, который может отображать значение сопротивления.
В нашей линейке тестеров сопротивления изоляции используются два типа цепей амперметра, каждая цепь выбирается в зависимости от измеряемых значений сопротивления.
Шунтирующая цепь амперметра
Вход вольтметра, связанный с сопротивлением, образует шунтирующую цепь амперметра. Эта настройка позволяет измерять любое значение I, множество комбинаций чувствительности и значений RI. Эта схема используется для измерения тока высоких значений, которые соответствуют измерению сопротивления низких значений.
Цепь амперметра обратной связи
Эта схема чаще всего используется в наших приборах. Он охватывает измерение сопротивления высоких значений.
Действительно, значение высокого сопротивления зависит от приложенного к нему напряжения. Другие факторы влияют на измерение высокого сопротивления. Температура и относительная влажность являются двумя важными параметрами, влияющими на значение сопротивления изолятора.
Разница между испытанием на электрическую прочность изоляции и испытанием на ИК-излучение
Испытание на электрическую прочность изоляции, также называемое «испытанием на пробой», измеряет способность изоляции выдерживать скачок напряжения средней продолжительности без возникновения пробоя. В действительности этот скачок напряжения может быть вызван молнией или индукцией, вызванной неисправностью на линии электропередачи. Основная цель этого испытания — убедиться, что соблюдены правила конструкции, касающиеся путей утечки и зазоров. Этот тест часто выполняется с применением переменного напряжения, но также может быть выполнен с постоянным напряжением. Для этого типа измерения требуется тестер Hipot. Полученный результат представляет собой значение напряжения, обычно выражаемое в киловольтах (кВ). Диэлектрические испытания могут быть разрушительными в случае неисправности, в зависимости от уровней испытаний и доступной энергии в приборе. По этой причине он предназначен для типовых испытаний нового или восстановленного оборудования.
Однако измерение сопротивления изоляции не является разрушающим при нормальных условиях испытаний. Осуществляется приложением постоянного напряжения с меньшей амплитудой, чем при испытании диэлектрика, и дает результат, выраженный в кВт, МВт, ГВт или ТВт. Это сопротивление указывает на качество изоляции между двумя проводниками. Поскольку это неразрушающий метод, он особенно полезен для контроля старения изоляции в течение срока службы электрического оборудования или установок. Это измерение выполняется с помощью тестера изоляции, также называемого мегомметром 9.0003
Факторы, влияющие на значения сопротивления изоляции:
- Ток зарядки емкости: Ток, который начинается с высокого напряжения и падает после того, как изоляция полностью заряжена (подобно потоку воды в садовом шланге, когда вы впервые включаете кран). ).
- Ток поглощения: также изначально высокий ток, который затем падает (по причинам, обсуждаемым в разделе «Метод сопротивления времени»).
- Ток проводимости или утечки Небольшой постоянный ток как через изоляцию, так и поверх нее.
Требования безопасности для Измерение сопротивления изоляции
- Все испытуемое оборудование должно быть отключено и изолировано.
- Оборудование должно быть разряжено (зашунтировано или закорочено) в течение, по крайней мере, того времени, пока подается испытательное напряжение, чтобы быть абсолютно безопасным для человека, проводящего испытание.
- Никогда не используйте мегомметр во взрывоопасной среде.
- В целях безопасности убедитесь, что все переключатели заблокированы, а концы кабелей должным образом помечены.
- При проверке заземления убедитесь, что дальний конец проводника не соприкасается, в противном случае проверка покажет неисправность изоляции, хотя на самом деле это не так.
- Убедитесь, что все соединения в тестовой цепи затянуты.
- Концы кабелей, подлежащие изоляции, должны быть отключены от источника питания и защищены от контакта с источником питания, землей или случайным контактом.
- Установка защитных ограждений с предупредительными знаками и открытым каналом связи между испытательным персоналом.

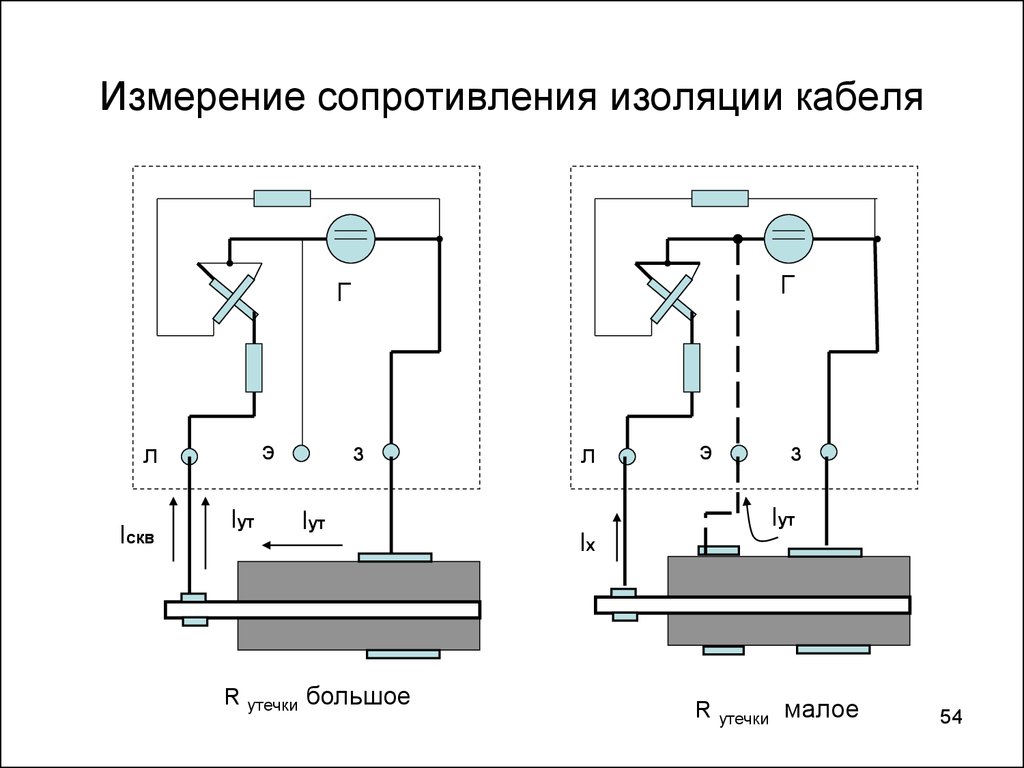

О мегомметре:
Мегаомметр обычно оснащен тремя клеммами.
- Клемма «LINE» (или «L») является так называемой «горячей» клеммой и подключается к проводнику, сопротивление изоляции которого вы измеряете. Помните: эти тесты выполняются с обесточенной цепью.
- Клемма «ЗЕМЛЯ» (или «Е») соединяется с другой стороной изоляции, проводом заземления.
- Клемма «GUARD» (или «G») обеспечивает обратный контур в обход счетчика. Например, если вы измеряете цепь с током, который вы не хотите включать, вы подключаете эту часть цепи к клемме «GUARD». Это самый простой из тестов.
Почему ультиметр M не используется для измерения сопротивления изоляции?
Мультиметр может измерять различные величины, в том числе электрическое сопротивление, единицей измерения которого являются омы. Его работа, особенно для измерения сопротивления, обеспечивается действием внутренней батареи (низкого напряжения), которая пропускает небольшой ток через измеряемое сопротивление или, в противном случае, проводник или обмотку. Полученное значение в омах относится к электрическому сопротивлению, которое заставляет ток проходить через проводник, и увеличивается в соответствии с его долготой и сечением.
С другой стороны, мегаомметр, также известный как мегомметр, часто используется для измерения сопротивления изоляции изолированного тела. Для своей работы он использует генератор постоянного тока или аккумулятор, способный генерировать значения выходного напряжения до 5000В. Результаты, полученные при испытании на сопротивление, относятся к сопротивлению изоляции, которая имеет изолированный элемент относительно активного элемента или проводника.
Несмотря на некоторое сходство между обоими инструментами, сопротивление изоляции в обязательном порядке измеряется с помощью мегомметра (или аналогичного устройства), поскольку оно может генерировать высокое напряжение, которое создает момент напряжения в изоляции. Сопротивление изоляции рассчитывается обычно в Мега- или Тераомах включительно
В заключение, мультиметр измеряет электрическое сопротивление проводника (катушки), а мегомметр измеряет сопротивление изоляции изолированной группы (две катушки относительно массы), что мультиметр не может сделать.
Типы испытаний сопротивления изоляции
Кратковременное испытание или испытание с точечным считыванием
В этом методе вы просто подключаете прибор Megger к проверяемой изоляции и работаете с ним в течение короткого, определенного периода времени, просто выбрал точку на кривой возрастания значений сопротивления; довольно часто значение будет меньше на 30 секунд, больше на 60 секунд. Имейте также в виду, что на показания влияют температура и влажность, а также состояние изоляции.
Если устройство, которое вы тестируете, имеет очень маленькую емкость, например, короткий участок проводки в доме, то все, что необходимо, это проверка точечного считывания. В течение многих лет специалисты по техническому обслуживанию использовали правило одного мегаома для установления допустимого нижнего предела сопротивления изоляции. Можно сформулировать правило: сопротивление изоляции должно составлять приблизительно один МОм на каждые 1000 вольт рабочего напряжения с минимальным значением один МОм.
Метод сопротивления времени
Этот метод почти не зависит от температуры и часто может дать вам исчерпывающую информацию без записей прошлых тестов. Он основан на поглощающем эффекте хорошей изоляции по сравнению с влажной или загрязненной изоляцией. Испытания этим методом иногда называют испытаниями на абсорбцию.
Этот тест имеет ценность еще и потому, что он не зависит от размера оборудования. Увеличение сопротивления для чистой и сухой изоляции происходит одинаково независимо от того, большой двигатель или маленький. Таким образом, вы можете сравнить несколько двигателей и установить стандарты для новых, независимо от их номинальной мощности.
Сопротивление изоляции следует измерять для предотвращения таких опасностей, как поражение электрическим током и короткое замыкание, вызванное разрушением изоляции электрических устройств, деталей и оборудования, используемых на промышленных предприятиях, в зданиях и других местах в течение длительного периода эксплуатации.
Основы измерения сопротивления изоляции
Насколько важны испытания сопротивления изоляции? Поскольку 80 % работ по техническому обслуживанию и испытаниям электрооборудования связаны с оценкой целостности изоляции, ответ — «очень важно». Электрическая изоляция начинает стареть, как только она сделана. И, старение ухудшает его производительность. Суровые условия установки, особенно с экстремальными температурами и/или химическими загрязнениями, вызывают дальнейшее ухудшение качества. В результате могут пострадать безопасность персонала и надежность электроснабжения. Очевидно, что важно как можно быстрее определить это ухудшение, чтобы можно было принять необходимые корректирующие меры.
Что такое проверка сопротивления изоляции?
По сути, вы прикладываете напряжение (в частности, строго регулируемое стабилизированное напряжение постоянного тока) к диэлектрику, измеряете величину тока, протекающего через этот диэлектрик, а затем вычисляете (используя закон Ома) измерение сопротивления. Давайте проясним наше использование термина «текущий». Мы говорим о токе утечки. Измерение сопротивления в мегаомах. Это измерение сопротивления используется для оценки целостности изоляции.
Прохождение тока через диэлектрик может показаться несколько противоречивым, но помните, идеальная электрическая изоляция не бывает. Значит, будет течь какой-то ток.
Какова цель измерения сопротивления изоляции?
Вы можете использовать его как:
- Мера контроля качества во время производства единицы электрооборудования;
- Требование к установке, чтобы помочь обеспечить соответствие спецификациям и проверить правильность подключения;
- периодическое профилактическое обслуживание; и
- Инструмент устранения неполадок.
Как вы проводите испытание сопротивления изоляции?
Как правило, вы подключаете два провода (положительный и отрицательный) через изоляционный барьер. Третий вывод, который подключается к защитному терминалу, может быть доступен или отсутствовать в вашем тестере. Если это так, вы можете или не можете использовать его. Эта защитная клемма действует как шунт для исключения подключенного элемента из измерения. Другими словами, это позволяет вам избирательно оценивать определенные компоненты крупного электрооборудования.
Очевидно, что хорошо иметь общее представление об объекте, который вы тестируете. В принципе, вы должны знать, что предполагается изолировать от чего. Оборудование, которое вы тестируете, определит, как вы подключите свой мегомметр.
После выполнения подключений подается испытательное напряжение на 1 мин. (Это стандартный отраслевой параметр, который позволяет относительно точно сравнивать показания предыдущих тестов, проведенных другими техниками. )
В течение этого интервала показания сопротивления должны снижаться или оставаться относительно стабильными. Более крупные изоляционные системы будут демонстрировать устойчивое снижение; меньшие системы останутся стабильными, потому что емкостные токи и токи поглощения падают до нуля быстрее, чем в больших системах. Через 1 мин вы должны прочитать и записать значение сопротивления.
При проверке сопротивления изоляции необходимо соблюдать последовательность. Почему? Поскольку электрическая изоляция будет демонстрировать динамическое поведение в ходе вашего испытания; является ли диэлектрик «хорошим» или «плохим». Чтобы оценить ряд результатов испытаний на одном и том же оборудовании, вы должны каждый раз проводить испытания одинаковым образом и при относительно одинаковых параметрах окружающей среды.
Ваши показания измерения сопротивления также будут меняться со временем. Это связано с тем, что электроизоляционные материалы обладают емкостью и будут заряжаться в ходе испытания. Новичка это может немного смутить. Тем не менее, это становится полезным инструментом для опытного техника.
По мере приобретения новых навыков вы познакомитесь с этим поведением и сможете максимально использовать его при оценке результатов теста. Это один из факторов, обуславливающих неизменную популярность аналоговых тестеров.
Что влияет на показания сопротивления изоляции?
Сопротивление изоляции чувствительно к температуре. При повышении температуры сопротивление изоляции уменьшается, и наоборот. Общепринятым эмпирическим правилом является изменение сопротивления изоляции в два раза на каждые 10 градусов C. Итак, чтобы сравнить новые показания с предыдущими, вам придется скорректировать свои показания до некоторой базовой температуры. Например, предположим, что вы измерили сопротивление 100 МОм при температуре изоляции 30 градусов по Цельсию. Скорректированное измерение при 20 градусах Цельсия будет 200 МОм (100 МОм умножить на два).
Кроме того, «приемлемые» значения сопротивления изоляции зависят от тестируемого оборудования.
