Как сделать деревянные стропильные конструкции кровли: Обзор +Видео монтажа
В малоэтажном строительстве для выпуска деревянных стропильных мансард используют, как правило, пиломатериалы древесины хвойных пород.
Для различных элементов и деталей стропильной деревянной системы применяют дерево определенного типа и сорта. При применении пиломатериалов в стропильно-балочной системе нужно учесть следующие свойства и показатели дерева: прочность на изгиб, сжатие, скалывание, плотность дерева и его влажность.
[contents]
Деревянные стропильные конструкции обязательно должны соответствовать специальной степени огнестойкости помещения. Они в обязательно порядке должны быть обработаны специальными огнезащитными средствами и пропитками.
Существует огромное множество разнообразных вариантов и элементов устройства деревянных стропильных конструкций. Существуют следующие виды стропильных конструкций: наслонные или висячие стропила, комбинированные, с затяжкой, и др.
Самыми популярными стропильными конструкциями считаются наслонные и висячие.
Содержание:
- 1 Наслонные деревянные стропильные конструкции
- 2 Висячие деревянные стропильные конструкции
- 2.1 Стропила с затяжкой
- 2.2 Шпренгельные висячие стропильные деревянные системы
- 2.2.1 Сложные конструкции стропильной системы
Наслонные деревянные стропильные конструкции
Наслонные стропила
Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.
Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.
Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.

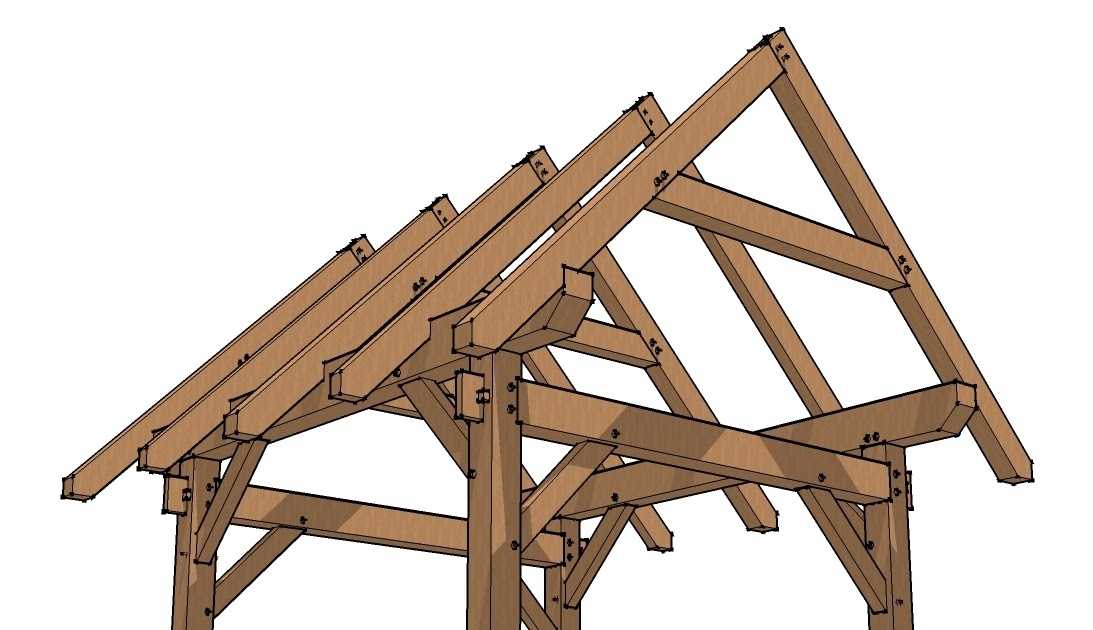

Конструкция крыши
Рассмотрим их варианты:
- одинарные стойки — идут для пролетов не более 12 м, сечением 13–18 см.
При установке наслонной деревянной стропильной конструкции с определенной средней опорой под коньковый прогон монтируется стойка со специальными подкосами, которая позволяет увеличить жесткость всей стропильной конструкции и значительно увеличить расстояние между крайними опорами. Подкосы располагают в верхних зонах подкровельного пространства. - двойные стойки — увеличивают расстояние между крайними опорами за счет двух средних опор, но не более чем на 16 м.
- тройные стойки — идут для пролетов с шириной не более 16 м при наличии поперечных деревянных стен. Деревянные стропильные системы с дополняющими опорами используют в мансардах достаточно редко, как правило, для мансард со студийной свободной планировкой. Также возможно применение таких стропильных деревянных конструкций при создании оригинальных интерьеров, где стойки послужат элементами декора и будут являться неотъемлемой его частью.
При установке наслонной деревянной стропильной конструкции с определенной средней опорой под коньковый прогон монтируется стойка со специальными подкосами, которая позволяет увеличить жесткость всей стропильной конструкции и значительно увеличить расстояние между крайними опорами. Подкосы располагают в верхних зонах подкровельного пространства.Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор.
При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.
Висячие деревянные стропильные конструкции
Их используют для пролетов крыш 6–12 м без дополняющих опор. К висячими стропилам крепят чердачное перекрытие. Если пролет больше 6 метров, то между верхними концами стропильных ног крепят вертикальный брус.
Чтобы избежать провисания всей конструкции к нижнему концу бруса при помощи хомутиков из полосовой стали крепят горизонтальную затяжку для опоры балок всего чердачного перекрытия. Если пролет до 12 м, то в конструкцию стропил вводят подкосы, которые уменьшают расчетную длину всех стропильных ног.
Висячие деревянные стропила работают как на сжатие, так и изгиб.
Ниже рассмотрим типы стропильных конструкций:
- обычные висячие стропила
- двойные висячие стропила
Не редко для увеличения всей площади чердачного помещения в системе деревянных висячих стропил не применяются затяжки, а используются подкосы.
Мауэрлат крыши
В данном случае стропильные ноги врубаются в сам мауэрлат. Нижняя плоскость должна лежать на стене, а в верхней нужно сделать определенные врубки для правильного соединения со стропильными ногами.
Все подкосы упираются в конец деревянного бруса. При этом нагрузки, которые скомпенсировала бы затяжка, напрямую передаются на все стены. Как результат, данное решение стропильной деревянной системы возможно лишь при наличии особой массивной конструкции стены дома.
Висячие стропила — это деталей и элементы стропильных конструкций, которые располагаются в одной вертикальной плоскости и соединяются друг с другом при помощи вырубок, болтов, гвоздей, хомутов и скоб.
Существует комбинированная стропильная система — это установка и наслонной, и висячей стропильной конструкции, которые чередуются по очереди. Где отсутствуют промежуточные опоры, применяют висячие стропильные системы, а там где присутствуют, – наслонные стропильные системы.
Стропила с затяжкой
Применяются для пролетов до 15 м.
Пролеты данной длины нуждаются в определенных промежуточных распорках, т.е. в специальных затяжках. Их монтируют на высоте строения между двумя стропилами и связывают. А продольные распорки предотвратят боковой изгиб.
Затяжка стропил крыши
Все конструкции с подпорными деревянными брусьями должны быть собраны в виде стропильных конструкций усиленных специальными подпорками, которые будут опираться на поперечные балки и все несущие стены, а также в виде шпренгельных систем. Понятие шпренгель – это конструктивный элемент по типу незамкнутой треугольной стержневой системы, которая присоединена к главным стропильным несущим конструкциям.
Жесткость конструкции данной крыше придает продольный подкос или распорка. Использование подкосов дает снижение общей нагрузке на всю конструкцию. Вертикальные подкосы обычно крепятся с брусьями либо стойками при помощи врубок, цапф, стальных накладок.
Шпренгельные висячие стропильные деревянные системы
Шпренгель
Вся нагрузка от стропильных ног идет на стойки, которые передают ее дальше на несущие основные стены.
При помощи данной конструкции нагрузка будет распределяться между всеми несущими стенами. Стойки крепятся у оголовков основных несущих стен. Нижние концы всех стоек крепят при помощи подвесных цапф.
Шпренгельные балки выпускают из цельного полнотелого дерева или клееного дощатого массива. Обычно, они небольшой высоты. Хорошая и качественная несущая способность шпренгельных балок осуществляется при помощи шпренгельной системы и подпирающих ее деревянных брусьев.
Шренгельные балки могут покрывать огромные пролеты. Иногда их комплектуют поясами из стали.
Сложные конструкции стропильной системы
Выпускаются по типу стропильных ферм. Решетчатые фермы делятся на типы по форме своих просветов: треугольные, трапецеидальные либо параллельными поясами. Обычно, решетчатые фермы производят симметричными, но возможны и прочие варианты, пример, односкатные формы. Распространенная решетчатая ферма включает в себя верхние и нижние пояса, стойки и раскосы.
Надежное и качественное соединение несущих деревянных конструкций с центральными опорами в одну общую систему называется рамой.
Связанные в раму стойки и балки, обязательно скрепляются или входят друг в друга. На сегодняшний день есть два главных типа рам – двухшарнирные и трехшарнирные. Двухшарнирные рамы комплектуются ригелем, проходящим по всей ширине готовой рамы. Данные рамы наилучшим образом подойдут для конструкций с маленьким углом наклона. Трехшарнирные рамы состоят из двух равных половин, которые подпирают друг друга в районе конька крыши. Трехшарнирные рамы используют там, где необходим более значимый угол наклона.
Расчет стропильных конструкций и окончательный подбор их элементов и деталей доверяйте специалистам. На крышу действуют огромные нагрузки. Помимо собственного веса на нее воздействуют ветровые нагрузки, проливные дожди, град, снег и наледь. Крыша достаточно часто претерпевает разнообразные деформации: начиная от температурных и заканчивая сейсмическими.
скатная, стропильная, видео-инструкция по монтажу своими руками, устройство, узлы, вентиляция конструкции, металлический соединитель, чертежи, расчет, фото и цена
Статьи
Традиционные скатные деревянные кровли используются с давних пор, но,несмотря на засилье искусственных материалов, не становятся менее популярными.
Именно благодаря уникальности природных материалов, их экологичности и простоты в монтаже, застройщики все чаще предпочитают использовать дерево при строительстве собственных домов и дачных строений.
Крыша, облицованная дранкой
Особенности природных материалов
Есть немало причин, по которым деревянные кровельные системы предпочитают конструкциям, возведенным из других материалов.
- Во-первых, древесина отличается меньшим весом, в сравнении с бетоном и металлоконструкциями. Это позволяет снизить нагрузку на несущие стены и обойтись строительством менее заглублённого и менее массивного фундамента.
- Во-вторых,пиломатериалы отличает простота механической обработки, что в сочетании с небольшим весом, позволяет строить стропильную систему своими руками без использования спецтехники.
- В-третьих,готовые деревянные конструкции кровли отличаются меньшей себестоимостью,что благоприятно сказывается на формировании бюджета,необходимого для всего строительства.
Впрочем, наряду с вышеперечисленными преимуществами использования конструкций, построенных из пиломатериалов, есть некоторые моменты,которые необходимо учесть до начала строительных работ:
- Пиломатериалы подвержены негативному воздействию биологических факторов. То есть,если древесину должным образом не защитить,в ее толще появятся насекомые,питающиеся целлюлозой,и это создаст угрозу для прочности стропил, лаг и прочих конструкционных элементов.
Кроме того, дерево как материал органического происхождения является оптимальной средой для жизнедеятельности грибковых колоний,включая плесень. Это также негативно сказывается на состоянии стропильной системы, так как приводит к ее загниванию.
- Использование древесины естественной влажности для сборки стропильной системы приводит к тому, что в процессе высыхания или увлажнения отдельные конструкционные элементы незначительно изменяются в типоразмерах и деформируются, что негативно сказывается на целостности и прочности всей системы.
В этой статье мы ответим на ряд актуальных вопросов, в числе которых:
- Как подготовить материалы для по сборки стропильной системы, чтобы обеспечить долговечность кровли?
- Какие требования предъявляются к проектированию кровель с деревянными стропильными системами?
- Какова инструкция строительства крыш?
Выбор и подготовка строительных материалов
Пароизоляционная пленка
Чтобы деревянная стропильная кровля отличалась достаточной прочностью, необходимо с особой ответственностью подойти к подбору пиломатериалов.
Итак, что целесообразно использовать и какие требования предъявляются к строительным материалам?
- Во-первых,предпочтение следует отдавать тем породам древесины, которые отличаются высокой плотностью. Плотная структура древесины — это признак прочности и высокой устойчивости к механическим нагрузкам. Кроме того, высокая плотность пиломатериалов препятствует негативному воздействию биологических факторов.
- Во-вторых, выбранная древесина не должна относиться к твёрдым породам. К примеру, дубовый брус труден в обработке своими руками и кроме того, много весит.
- В-третьих, при выборе следует обратить внимание на наличие сучков, смоляных карманов и прочих дефектов. Чем меньше этих дефектов будет на выбранных пиломатериалах, тем проще будет построить стропильную систему и тем дольше она прослужит по назначению.
Важно: Среди прочих поверхностных дефектов особое внимание следует уделить синеве и потемнениям. Если на поверхности древесины есть пигментные пятна, то это верный признак грибковой инфекции,вывести которую будет непросто.
- В-четвертых,приобретённые пиломатериалы должны быть сухими. Малая степень влажности говорит о том, что пиломатериалы в конструкции стропильной системы не деформируются.
- В-пятых,подобранные пиломатериалы должны быть ровными. Нередко из-за неправильного складирования брусья и доски сгибаются, что также оборачивается дополнительными трудностями при строительстве.
Итак, какую категорию строительных материалов выбрать?
На фото стропила, изготовленные из клееного бруса
Наибольшая прочность и устойчивость к воздействию биологических факторов свойственна клееному брусу. Такой брус клеится из множества ламелей.
Кроме того,эти пиломатериалы суше обычной древесины и в обязательном порядке подвергаются обработке антисептиками.Но цена клееного бруса высока.
Если в качестве строительных материалов выбраны обычные обрезные брусья и доски, их следует должным образом защитить от факторов внешней среды. Для этого на поверхность древесины наносятся пропитки глубокого проникновения укрепляющего и обеззараживающего действия.
Для того чтобы деревянную конструкцию сделать негорючей, ее поверхность обрабатывается составами,содержащими антипирены. Подробнее о защитной обработке пиломатериалов вы сможете прочитать в соответствующих статьях на нашем портале.
Расчет нагрузок при проектировании
Какими должны быть чертежи деревянной кровли и каким требованиям они должны отвечать?
Перед тем как спроектировать и рассчитать систему стропил, потребуется определиться с интенсивностью нагрузок, оказывающих влияние на кровлю на протяжении всей эксплуатации.
Таблица весовых параметров кровельных материалов
Среди этих нагрузок отметим следующее:
- Постоянные нагрузки — перманентно воздействуют на кровельную систему. Причиной возникновения этих нагрузок является вес кровельных гидроизоляционных и теплоизоляционных материалов, вес обрешетки и прочих конструкционных элементов.
- Переменные нагрузки воздействуют сезонно, провоцируются климатическими факторами (атмосферные осадки и ветровые потоки).
- Особые нагрузки – провоцируются климатическими факторами,характерными для того или иного региона (ураганы, штормовые ветра и т.д.).
Расчет нагрузки на стропила осуществляется с учетом следующих структурных элементов кровли:
- Обрешетка – собирается из обрезной доски с толщиной не менее 2,5 см. В среднем, вес 1 м²обрешетки равен 15-20 кг.
- Слой теплоизоляционных материалов – в этом случае нагрузка рассчитывается в соответствии с типом используемого утеплителя.
- Гидро- и пароизоляция представляет собой плёночный материал, который отличается незначительным весом.
- Покрытие кровли отличается наибольшей весовой нагрузкой в сравнении с остальными структурными элементами. Впрочем, различные типы кровельных материалов характеризуются разным весом и можно подобрать подходящую модификацию.
Важно: Приобретая качественные кровельные теплоизоляционные и гидроизоляционные материалы, вы сможете найти необходимые сведения о весе на упаковке.
Суммируя данные всех ранее перечисленных материалов,рекомендуем прибавить к полученной сумме 10%, для того чтобы расчёт был выполнен с запасом. Традиционно,расчет деревянной кровли и последующее проектирование выполняется так, чтобы в итоге нагрузка на стропильную систему не превышал 50 кг на 1 м².
Теперь определимся с тем, как рассчитать снеговую нагрузку,которая представляет существенную важность для большинства регионов РФ.
Для простоты проведения расчетов применяется следующая формула F = P × k. В этой формуле F является полной снеговой нагрузкой, P – это вес снега из расчёта на 1 м², k – это корректирующий коэффициент.
С параметрами снеговой нагрузки применительно к различным регионам вы можете ознакомиться в следующей таблице.
Таблица снеговых нагрузок
Конструкционные элементы в составе стропильной системы
Конструкционные элементы и особенности их расположения
Устройство деревянной кровли включает ряд конструкционных взаимосвязанных элементов,образующих стропильную систему.
Среди этих элементов отметим следующее:
- Мауэрлат – применяется для равномерного распределения нагрузки от кровли по несущим стенам дома.
- Стропильная нога – образует наклон кровельного ската. Угол наклона кровельного ската зависит от особенностей расположения стропильных ног.
- Кобылки — конструкционный элемент, который крепится в тех местах, где недостаточная длина стропильных ног.
- Прогон– элемент, отвечающий за фиксирование стропильных ног в их верхней части.
- Затяжка–этот элемент также отвечает за крепление стропильных ног.
- Стойки и подкосы- упираются об лежень и за счет этого обеспечивают прочность и стабильность стропил.
- Обрешетка- конструкция,собранная из обрезной доски или реек и закреплённая в верхней части стропил. Применение обрешетки позволяет обеспечить надежную опору для последующей укладки кровельного покрытия.
- Конек – эти деревянные узлы кровли отвечают за соединение двух скатов.
- Свесы – элементы,защищающие стены строительного объекта от попадания атмосферных осадков.
Особенности строения стропильной системы
Так выглядит металлический соединитель в деревянной кровле
Чтобы деревянная кровля в сейсмических районах была также долговечна, как и в обычной местности, необходимо правильно построить несущую конструкцию – стропильную систему.
Эта конструкция в традиционном двускатном исполнении имеет треугольную форму. Грамотный подход к устройству системы позволяет направить нагрузку от крыши не на потолочное перекрытие, а на несущие стены,которые в свою очередь передадут нагрузку фундаменту. В результате того, что нагрузка веса крыши направлена строго вертикально, то есть сверху вниз,она не оказывает негативного воздействия на конструкцию строительного объекта.
На сегодняшний день разработано множество конфигураций крыш, из которых можно выделить следующие модификации:
Односкатная крыша
- Односкатная кровля – самая примитивная разновидность, в которой стропила образуют односторонний уклон. Такая модификация крыш оправдана при обустройстве небольших объектов (бань,хозяйственных построек,гаражей и т.д.). Уклон ската должен иметь угол не менее 20 градусов, иначе скопления снега могут привести к обрушению конструкции.
Пример организации двускатной крыши
- Двухскатная кровля несколько сложнее в реализации, чем односкатный аналог, но угол наклона в данном случае менее критичен, так как нагрузка снега распределяется поровну.
Ломанная кровля
- Четырехскатная крыша (вальмовая и ломанная) – сложная конструкция, которая оправдана если чердачное пространство будет использоваться в качестве жилого помещения.
Важно: Чтобы построенная вами крыша прослужила долгое время без необходимости в ремонте,потребуется вентиляция конструкции деревянной кровли.
Вентиляция может быть пассивной или активной:
- Пассивная система функционирует за счет разницы температуры воздуха,проникающего в технологические зазоры.
- Активная система вентиляции работает за счет вентиляторов, которые направляют потоки воздуха в нужном направлении.
Вывод
Теперь мы знаем, как устроена деревянная крыша на малоэтажных жилых домах. Остались какие-либо вопросы? Ответы на эти вопросы вы найдёте, посмотрев видео в этой статье.
