Межэтажное перекрытие из дерева — как оно делается?
При постройке загородного дома или дачи, возникает необходимость в возведении межэтажных перекрытий. Они могут быть выполнены из разных материалов, в основном – в зависимости от того, из чего возводится сам дом. Однако, чаще всего, сооружают межэтажное перекрытие из дерева, так как этот материал более доступен и с ним гораздо проще работать.
Основные требования к этому элементу постройки
Наиболее значимой характеристикой межэтажного перекрытия, является его прочность. Чтобы эта часть конструкции дома, служила долго и не доставляла хлопот хозяину, производятся специальные расчеты, согласно которым и возводится этот конструктивный элемент дома.
По прочности, деревянные элементы, установленные через каждый метр, должны выдерживать нагрузку в 400 килограмм на один квадратный метр площади. Чтобы облегчить расчет и строительство, есть проверенные размеры балок, выдерживающие указанный вес:
- При длине пролета, не превышающей 2,2 метра, такую максимальную нагрузку выдержат балки, сечением в 150Х75 миллиметров
- Если пролёт составляет от 2,2 до 3,2 метра, сечение балки должно быть 175Х100 миллиметров
- При пролете, длиной от 3,2 до 5 метров, балка должна иметь сечение 225Х150 миллиметров
Такие размерности несущих элементов, предназначены для устройства жилого второго этажа дома. Для чердачных помещений, и других этажей, использовать которые, как жилое пространство не предполагается, нагрузка на площадь может быть уменьшена вдвое. Соответственно, и балки можно брать меньшего сечения. В любом случае, оптимальным соотношением высоты балки к ее ширине, будет 1,5 Х 1.
Можно использовать еще одно соотношение – 1 к 24. Это пропорция, которую можно использовать, зная длину необходимого пролета. Длина, должна быть в 24 раза больше, чем высота несущего деревянного элемента конструкции. При длине в 600 сантиметров, высота доски, которая будет использоваться в качестве несущей, должна составлять 600/24 – 25 сантиметров.
Если перекрытия изготавливаются из дерева, расчет балок, составляющих его основу, производят не только по прочности всей конструкции, но, и по ее характеристикам жесткости и теплоизоляции. Звуковая проницаемость тоже важна, иначе, все, что происходит на одном из этажей дома, будет слышно и на другом.
В качестве теплоизолятора, обычно, используют наиболее доступную по цене, минеральную вату. Она же, будет служить и звукоизолирующим материалом. Иногда, чтобы снизить динамические колебания, полости засыпают песком, тем самым, утяжеляя конструкцию. Это создает дополнительную нагрузку, которую следует учесть при проектировании этой части постройки.
Для улучшения акустических характеристик, нередко используют специальные шумопоглощающие мембраны и наполнители. Они тоже имеют свой вес. И его так же точно, необходимо учитывать при проектировании.
Как происходит монтаж
Для того, чтобы смонтировать перекрытие из дерева, еще на этапе строительства стен, необходимо подготовить некоторые технологические элементы.
В несущих стенах дома, предусматриваются специальные гнезда, в которые будут устанавливаться торцы досок, на которые возлагается роль несущих частей в конструкции. Этот момент, необходимо заранее предусмотреть, иначе, сооружение перекрытия будет происходить намного сложнее, если вообще будет возможным.
Если не сделать это при строительстве стен, потом, придётся вырубать посадочные гнезда, уже в готовой стене. Это гораздо сложнее, и более трудоемко, нежели устройство таких гнезд еще при строительстве.
В посадочные гнезда, доска должна входить с небольшим зазором. Он составляет около двух сантиметров от стен. Зазор необходим, чтобы и установить деталь было проще, и чтобы после строительства, в зазоре мог немного циркулировать воздух, предотвращающий гниение дерева. Каждая из досок, дополнительно оборачивается рубероидом и промазывается битумной мастикой. Это тоже делается для того, чтобы исключить возможность гниения дерева.
Каждую третью, по счету доску, в нише закрепляют анкерами. Это обеспечивает надежность всей конструкции. Пространство, которое остается свободным в нише, после установки балок, заполняется утепляющим материалом, и бетонируется.
Когда все несущие элементы закреплены на своих местах, начинается укладка настила сверху, и подшив потолка снизу. Внутри, все полости заполняются теплоизолирующими и звукоизолирующими материалами.
Если постройка делается из кирпича, возможно два способа установки балок – глухая заделка, и открытая. Они отличаются тем, что при втором способе, часть несущей доски, будет видна с наружной стороны постройки. Для неё, предусматривается сквозная ниша. В этом случае, потребуется дополнительная обработка несущих элементов, защитными средствами от воздействия окружающей среды.
При каркасном строительстве, доски, из которых будет состоять основа пола и потолка, укладывают сверху на каркас. Конкретно – на верхнюю обвязку. Требования к сечениям досок, будут одинаковыми во всех случаях.
При установке несущих частей конструкции, очень важно, следит за уровнем их расположения, относительно горизонта. Все доски, должны находиться в одной плоскости. Контролировать их положение, необходимо постоянно. Чтобы потом, не получилось перекосов.
Так ка все балки перекрытия, о которых говорится в этом материале, изготовлены из дерева, их подгонка под нужные размеры осуществляется очень просто – отпиливанием. Выбрасывать отпиленные части сразу, не нужно. Они могут пригодиться как раз на этапе установки несущих элементов, как подкладки, чтобы расположить их на нужном уровне.
После установки всех несущих частей, можно приступать к монтажу наката на втором этаже, и подшивке потолка на первом. Обычно, верхняя часть этого «пирога», составляется из двух слоев – «чернового» пола и «чистового» пола. По чистовому полу, уже можно укладывать финишное покрытие.
Потолок, можно подшить самыми разными материалами, включая популярные ГКЛ или ДСП. По ним, уже делается финишная отделка.
Заключение
Конечно, в рамках небольшого материала, дать точную инструкцию, как собрать межэтажное перекрытие из дерева, не получится. Это – только примерный рассказ о том, как и в каком порядке, что будет делаться.
Точный порядок действий, и все нюансы в сооружении таких конструктивных элементов дома, необходимо изучать, в отношении конкретной постройки и материалов, из которых она изготовлена.
видео-инструкция по монтажу своими руками, размеры балок, устройство пирога, строительные правила конструкции, фото и цена
Статьи
Межэтажные деревянные перекрытия пользуются большой популярностью, что связано с простотой их монтажа и дешевизной материала. Однако, следует учитывать, что перекрытие – это один из наиболее ответственных элементов любого здания.
Поэтому прежде чем приступить к монтажу, необходимо изучить основные строительные правила деревянных межэтажных перекрытий, с которыми мы ознакомимся ниже.
Деревянное перекрытие
Общие сведения
Достоинства
Основным достоинством деревянных перекрытий является то, что их несложно уложить без применения специальной строительной техники.
Причем использовать их можно не только в деревянных домах, но и строениях,выполненных из следующих материалов:
- Кирпича;
- Легких видов бетона;
- Керамоблоков и пр.
Конечно, сделать межэтажное перекрытие в деревянном доме своими руками в одиночку не получится. А вот двое крепких мужчин, обладающих опытом строительных работ, с такой работой вполне могут справиться.
На фото — балки перекрытия деревянного дома
Недостатки
Что касается недостатков рассматриваемой конструкции, то к ним относятся следующие моменты:
- Сравнительно низкая прочность древесины;
- Материал легко воспламеняется;
- Склонность к гниению и поражению паразитами.
Надо сказать, что несмотря на все эти недостатки, при соблюдении определенных правил монтажа, межэтажное перекрытие из деревянных балок получается прочным, надежным и долговечным.
Особенности устройства
Материалы
В первую очередь ознакомимся с материалами, которые можно использовать для обозначенных целей. Дело в том, что к балкам предъявляются строгие требования относительно качества и прочности, так как они опираются на стены лишь концами. По этим причинам лиственные породы для древесины не годятся.
Разрешается использовать исключительно брус хвойных пород, который высушивался не менее года. Идеальным же вариантом считается брус, высушенный в течение трех лет.
Брус не должен иметь трещин и сучков
Наиболее целесообразно использовать брус прямоугольного сечения. При этом следует учитывать, что прочность на изгиб зависит от высоты, а не ширины детали. Наиболее устойчивым на изгиб считается брус с соотношением сторон 7:5.
Обратите внимание! Балки, уложенные друг на друга способны выдержать в два раза больше нагрузку, чем те же детали, уложенные рядом.
Размеры деревянных балок для межэтажных перекрытий могут быть следующими:
Параметры | Значение |
Высота | От 140 до 240 мм |
Ширина | От 50 до 160 мм |
Шаг укладки | От 600 до 1000 мм |
Совет: Рассчитать необходимые параметры бруса, которые зависят от нагрузки, можно при помощи калькулятора Романова.
Схема опирания балок на стены
Особенности укладки
Укладка межэтажного деревянного перекрытия имеет ряд нюансов. Самое главное правило заключается в том, что деревянные балки можно монтировать без дополнительного опирания только для пролетов длиной не более шести метров. Оптимальное же расстояние между стенками, на которые происходит опирание, составляет от 2,5 до 4 метров.
Обычно дополнительную поддержку применяют только в подвальных помещениях. Если же длина дома превышает 6 м, то брус укладывается на три несущие стены. Промежуточная стена при этом располагается примерно посередине дома.
Инструкция по укладке балок выглядит так:
- Концы бруса отесываются под углом в 60 градусов.
- Далее торцы детали пропитываются антисептиком и затем обрабатываются смолой.
- Дно ниши в стене, в которую будет укладываться брус, застилается рубероидом, уложенным в несколько слоев. Следует отметить, что гнезда подготавливаются еще на этапе возведения стен.
- Затем концы детали обрабатываются толем, после чего она укладывается в ниши. При этом торцы не должны достигать стенки ниши примерно на 40 мм.
- После этого пространство в нише следует заполнить минеральной ватой или пенопластом. Если толщина стены составляет менее двух кирпичей, то пространство заполняется цементным раствором (не касается деревянных стен).
Пример уложенных в гнезда балок
- Если стены кирпичные, то каждую третью балку необходимо фиксировать в гнезде при помощи анкера, который закладывается в стену еще в процессе ее возведения. Анкер должен выпирать из стены на 20 см. Чтобы выполнить монтаж бруса, в его торце необходимо высверлить отверстие под анкер подходящей глубины и диаметра.
Если стена деревянная, то брус можно дополнительно зафиксировать при помощи кронштейна, который крепится ко дну ниши и нижней части балки шурупами.
Обратите внимание! За день до укладки деталей на них необходимо нанести антипирен, который защищает древесину от возгорания.
Пример укладки балок на три стены
Укладываются балки от краев к центру. Причем в процессе монтажа необходимо следить за горизонтальностью их расположения при помощи строительного уровня.
В случае необходимости выровнять положение бруса можно путем подкладки просмоленных досок подходящей толщины.Не рекомендуется стесывать толщину бруса, а также запрещено подкладывать под него щепки.
Обратите внимание! Балки перекрытия должны располагаться параллельно друг другу. Кроме того, между ними должно быть одинаковое расстояние.
Крайние балки не должны располагаться вплотную к параллельной стенке – минимально допустимое расстояние составлять 10 см. Нельзя располагать брус и возле трубы дымохода.
Схема деревянного перекрытия
Укладка перекрытия по балкам

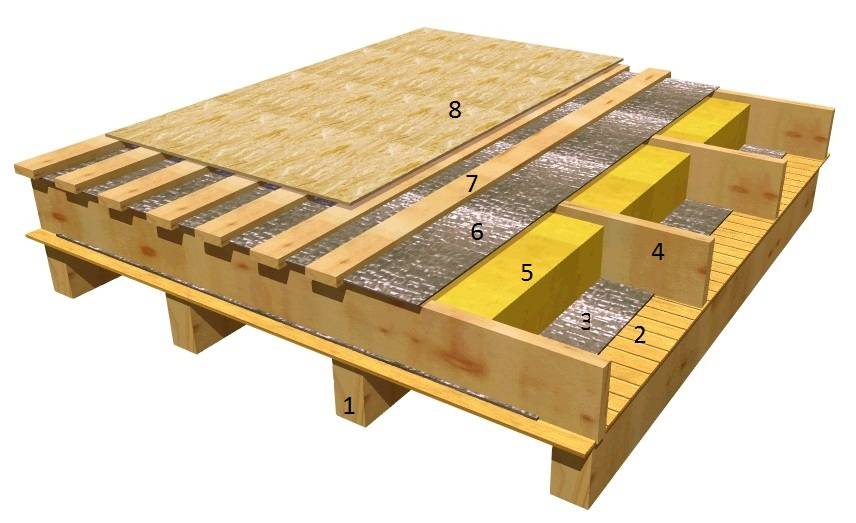

Конструкция межэтажного перекрытия по деревянным балкам представляет собой «слоеный пирог». Дело в том, что помимо потолочного покрытия еще используется тепло/шумоизолятор и другие материалы. Причем, от качества выполнения перекрытия во многом зависит комфорт проживания в доме.
Итак, устройство межэтажных перекрытий по деревянным балкам осуществляется в такой последовательности:
- Первым делом к деревянным балкам крепится потолочное покрытие. Это могут быть доски, фанера, ДСП или другой материал.
- Далее, сверху на потолочное покрытие внахлест укладывается пароизоляционное покрытие.Чтобы в процессе работы пленка не сдвинулась, ее можно прихватить строительным степлером к балкам.
Укладка минеральных матов в перекрытие
- Затем в пространство между балками укладывается теплоизолятор. В качестве последнего могут использоваться минеральные маты, керамзит, эковата и пр.Чаще всего используют минеральные маты, так как на них доступная цена, и при этом они обладают неплохими эксплуатационными качествами.
На данном этапе крайне важно обеспечить плотное прилегание утеплителя к балкам.
- Далее стелется гидроизоляционный материал.
- В завершение работы поверх балок выполняется настил из досок, плит ДСП или другого материала.
Вот, собственно, и весь пирог межэтажного перекрытия по деревянным балкам. Следует отметить, что теплоизоляционный материал не только сохраняет тепло в помещении, но и выполняет функцию шумоизоляции, поэтому его монтаж крайне важен.
Резиново-пробковая подложка
Если дом двухэтажный, то также необходимо выполнить виброизоляцию. Для этого на балки укладывается резиново-пробковая подложка, толщина которой должна составлять не менее 4 мм. При этом плиты ДСП не крепятся к балкам, а просто укладываются поверх них, в результате чего получается плавающий пол.
Пространство между плитами и стенами следует заполнить войлоком. Благодаря этому будут гаситься все ударные и акустические звуки.
На этом межэтажное перекрытие по деревянным балкам можно считать выполненным. Единственное, для достижения наилучшего эффекта шумопоглащения, на черновой настил также желательно уложить резиново-пробковую подложку, и только после этого можно монтировать чистовое напольное покрытие.
Критерии качества
Оценить, насколько качественно выполнены межэтажные перекрытия в деревянном доме можно по следующим критериям:
- Отсутствуют перекосы в любых направлениях;
- Отсутствуют перекосы от осей конструкций свыше 15 мм;
- Отклонения по горизонтали не превышают 2 мм;
- Покоробленность не превышает 0,7 мм на квадратный метр;
- При хождении людей по полу не возникает шума и вибраций.
Если перекрытие соответствует всем этим нормам, значит с поставленной задачей вы справились на отлично.Вот, пожалуй, и вся основная информация относительно обустройства деревянных перекрытий.
Вывод
Как мы выяснили, выполнить самостоятельно монтаж деревянных перекрытий действительно несложно. Причем они прослужат не меньше, чем сам дом. Единственное, для этого необходимо в строгости соблюдать вышеизложенную технологию (см.также статью «Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением»).
Ознакомиться с дополнительной полезной информацией по озвученной теме можно из видео в этой статье.
jpg»> |
| |||||||||||
jpg»> |
Панели пола CLT – Rezult
Самым популярным строительным материалом для полов является дерево. Но при всех своих положительных качествах у дерева есть и недостатки. Кросс-ламинированный деревянный пол — это инновационный материал, обладающий множеством привлекательных технических характеристик. Он используется в качестве межэтажного перекрытия, так как доступен по цене и прост в установке. Универсальные панели подходят для внутренней отделки жилых и производственных помещений, служат долгие годы, не теряя своей первоначальной привлекательности. Полы из клееного бруса можно использовать даже вместо бетонных плит, монолитного бетона и других видов полов.
Преимущества напольных покрытий CLT
Напольные панели CLT обладают несколькими важными преимуществами, которые сделали их популярными и выгодно отличающими от других напольных покрытий. К основным из них относятся:
- экологичность;
- высокие прочностные характеристики;
- отличная звукоизоляция;
- отсутствие усадки и возможность перейти к отделке сразу после завершения строительства;
- простая и быстрая установка;
- небольшой вес;
- безопасность для здоровья, отсутствие меламиновых и формальдегидных смол;
- хорошие изоляционные свойства, что обеспечивает высокую тепловую эффективность;
- возможность принимать любую форму (согласно плану проекта).
Неоспоримым преимуществом материала является идеальное сочетание цены и качества. Кроме того, он очень универсален. Если использовать его в качестве межэтажного перекрытия, то получится деревянный потолок на первом этаже, который не только очень привлекательно выглядит, но и легко поддается отделке, окраске или покрытию чем-либо; а на втором этаже прочный и теплый пол, который также можно покрыть любым другим напольным покрытием – паркетом, ламинатом и т.д.
Процесс производства панели пола CLT
Деталь пола CLT представляет собой массивную многослойную конструкцию из деревянных ламелей, склеенных перпендикулярно друг другу и в несколько слоев. Технология производства этого материала аналогична технологии производства клееного бруса и фанеры и состоит из следующих этапов:
- Обрезную хвойную древесину, имеющую поперечное сечение, сушат в специальных камерах. После сушки влажность пиломатериалов не должна превышать 10-12%.
- Заготовки торчат для придания им необходимой длины.
- Для многослойных панелей Cross Laminated Timber детали укладываются в ряд и склеиваются между собой, следующий слой укладывается поверх предыдущего с поворотом на 90 градусов.
- Склеенная многослойная заготовка прессуется с четырех сторон. Благодаря давлению 6 кг на см2 заготовка приобретает свои характеристики.
Напольное покрытие CLT изготовлено из древесины сосны.
Характеристики и технические данные
Напольная секция clt представляет собой массив, который состоит из 3-12 слоев ламелей. Несущая способность и огнестойкость панелей не хуже, чем у железобетонных. Также они намного меньше весят. для придания материалу дополнительной прочности ламели соединяют клеем класса Е1. Панели имеют следующие максимальные параметры:
Длина | 16,5 м |
Ширина | 29,5 метра |
Толщина | от 60 до 500 мм |
Вес | от 480 до 500 кг кубометр |
Материал отличается стабильностью геометрических параметров.
