Открытая электропроводка — 115 фото особенностей применения и назначение

Открытая проводка считается наиболее простым способом организации электрической коммуникации в доме. Однако увидеть в современном жилом строении ее можно крайне редко. Хотя метод открытого проведения не занимает много времени и сокращает трудозатраты. Кроме того, для проводки такого типа нет нужды делать штробление, что сохраняет целыми потолок и стены.

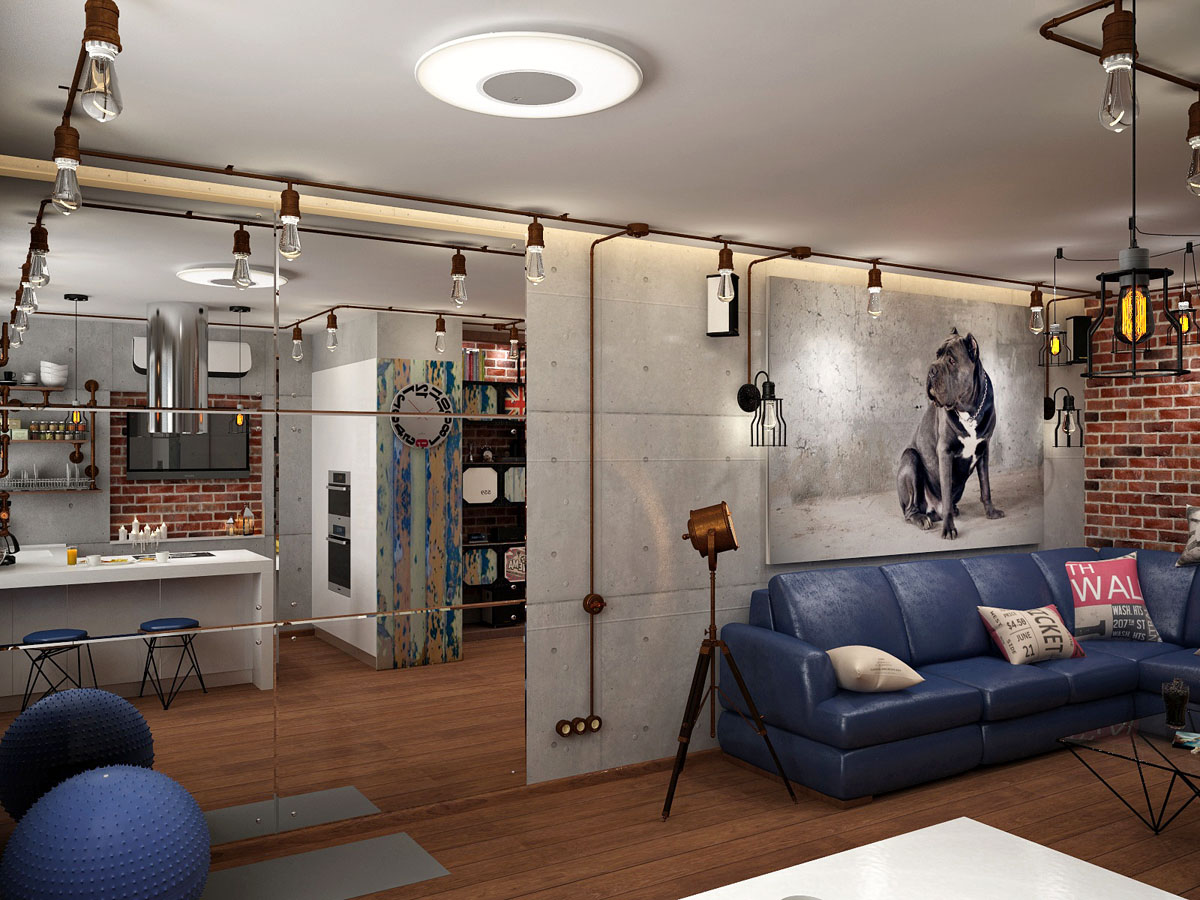

С дизайнерской точки зрения можно эффектно обыграть ту или иную часть стены, закрепив провода снаружи. Такое решение будет напоминать стиль ретро и позволит немного расширить электрическую линию в доме.

В противном случае обилие проводов на стенах несомненно испортит весь интерьер. Рассматриваемый способ организации электроснабжения требует соблюдения определенных правил, о чем пойдет речь ниже.

Правила установки электропроводки открытого типа

Рассмотрим основные требования к открытой электропроводке, которые следует неукоснительно выполнять. Если ими пренебречь, то высока вероятность возникновения аварийной ситуации, например, короткого замыкания и пожара.

Первое, что нужно иметь в виду, это запрет на прокладывание линии под трубопроводами, склонными к образованию конденсата. Стоит помнить, что источники тепла не должны располагаться поблизости от кабелей.

Месторасположение проводки определяет тип самого провода, он может быть жестким, гибким или экранированным. Соединение жил кабелей можно осуществлять только через специальные распределительные коробки. Крышки последних должны находится в доступной зоне.

При высоком уровне влажности улучшить герметичность позволят резиновые прокладки, монтируемые в крышку распределительной коробки. В обязательном порядке следует проверять целостность защитной оплетки провода по всей его длине. В случае обнаружения дефектов провод лучше заменить.

На некоторых фото открытой электропроводки видно, что ее крепление осуществляется при помощи специальных пластиковых скоб. Специалисты рекомендуют использовать пластиковый крепеж соответствующего размера. Расстояние между скобами делают с таким расчетом, чтобы во время эксплуатации линии не было провисаний проводки.

Около мест соединения проводов с выключателями, розетками и другими элементами требуется установить фиксаторы. При горизонтальной укладке не бронированного кабеля расстояние между крепежом должно быть не более 40 см; для бронированного расстояние увеличивается до 75 см.

При вертикальном размещении интервал между креплением не превышает метра.  Между фиксатором и электрическим элементом должно быть не больше 10 см. Только при указанных условиях возможно надежное крепление всей линии электропередачи.

Когда возникает необходимость согнуть провод (при обхождении препятствий), то минимальное значение радиуса изгиба должно быть 8 см. В случае пересечения неэлектрического трубопровода требуемый интервал должен составлять 3 см. При прохождении кабеля сквозь стену рекомендуется сделать дополнительную защиту в виде куска трубки, длина которого равна ширине стены.

Особенности монтажа

Если потолки в доме или квартире относятся к классу подвесных, то проводку в обязательном порядке ведут по стене. Когда количество проводов внушительно, рекомендуется использовать специальные пропускные каналы. При монтаже распределительных коробок следует помнить, что доступ к ним должен быть беспрепятственным, в противном случае техническое обслуживание будет трудно произвести.

Вообще основных способов монтажа электропроводки можно выделить несколько: уже упомянутый вариант со скобами, укладка в гофрированных трубах, использование специальных элементов (кабель-каналов, плинтусов и электротехнических коробов).

Крепление при помощи скоб и гофрированных труб имеет некоторые минусы. Во-первых, скобяной вариант не считается безопасным. Во-вторых, оба способа не дают эстетичного результата. Кабель-канал в этом плане будет более привлекательным вариантом.

Плюсы и минусы внешней электропроводки

Обустройство наружной электропроводки, как и всякий метод создания электрической коммуникации в доме, имеет свои преимущества и недостатки. Среди преимуществ выделяют:

  • простоту установки;
  • сохранение целостности стен и потолка;
  • отсутствие необходимости в приобретении дополнительного оборудования.

Недостатками окажутся:

  • не эстетичный внешний вид;
  • необходимость строжайшего учета технических правил и норм для жилого помещения;
  • необходимость обязательного соблюдения норм противопожарной безопасности.

Бесспорно, существуют презентабельные варианты обустройства наружной проводки. Винтажный стиль небольшого по длине куска электрической проводки в комнате может отлично дополнить интерьер и стать его изюминкой, добавив эффект старины.

Однако дополнительные элементы для качественного и эстетичного оформления могут существенно ударить по кошельку. Сочетание стилей тоже немаловажно.

Монтаж открытой электропроводки нуждается в тщательной подготовке. Если нет уверенности, то все расчетные и укладочные работы лучше доверить профессионалам. Однако, имея в виду все вышесказанное, можно попробовать сделать все самостоятельно.

Фото открытой электропроводки

Также рекомендуем посетить:

Плюсы и минусы открытой проводки. Какая проводка лучше скрытая или открытая – сравнение способов

Какая проводка лучше для квартиры

Довести электричество до лампочки Ильича или современного светодиода можно двумя способами – с помощь скрытой или открытой проводки. Каждый из этих способов имеет свои недостатки, не обделены они и преимуществами Мы разложим по полочкам их плюсы и минусы, посмотрим, какая проводка лучше для разных комнат, что поможет хозяину квартиры сказать в полный голос «да будет свет».

Правильней было бы поставить вопрос не «какая проводка в квартире лучше», а какая рациональней, но сути это не меняет. К делу.

Скрытая проводка

Скрытая проводка – это классика жанра электрификации жилья. Долго об этом способе говорить не стоит, так как он хорошо знаком всем лет с 10, коротко же можно описать его так:

  1. — В стене или на потолке пробивается штроба,
  2. — Кабель также может идти по пустотам перекрытий без штробления,
  3. — Штроба идёт от распределительной коробки до конечной точки (выключатель, розетка),
  4. — В канал укладывается провод,
  5. — Провод фиксируется гипсовой штукатуркой,
  6. — Производится подключение концов провода к коробке и розетке или выключателю.

Плюсы скрытой проводки
:

  1. — Внешние короба не портят интерьер,
  2. — Кабель сложно случайно повредить, например, при переносе мебели.
  1. — Грязь при пробивке штроб,
  2. — Если перегорит провод, то придётся опять долбить стену.

Скрытая проводка пускается всегда перед началом отделки, штробы заделываются гипсовой смесью и далее шпатлюются, красятся или со стенами и потолком производятся другие экзекуции. В случае необходимости найти такую проводку потом можно с помощью детектора, поэтому рисовать точные планы сети необязательно.

Открытая (внешняя) проводка

Такая проводка идёт не внутри стен, а снаружи, спрятавшись в кабель-каналы. Такой способ электрификации квартиры кое в чём лучше, кое-где хуже.

Описание этапов открытой проводки
:

  1. — Между распределительной коробкой и конечной точкой энергопотребления закрепляется на дюбель-гвозди кабель-канал,
  2. — Провод укладывается в канал, защёлкивается его крышка,
  3. — Концы кабеля соединяются в единую цепь.

Плюсы внешней проводки
:

  1. — Минимум грязи при монтаже,
  2. — Провод легко поменять,
  3. — Легко сделать ответвление на ещё одну электроточку.
  1. — Не всем нравится вид кабель-каналов,
  2. — При перепланировке квартиры можно повредить короб и провод в нём.

Сравнение способов

Сравнивать эти способы проводки можно только с учётом эстетического вкуса хозяина квартиры, если эстетику отложить в комод, и рассматривать чисто техническую часть, то:

  1. — Стены из мягкого материала, например газосиликата, лучше штробить – сделать это можно и перфоратором и банальным зубилом,
  2. — Пускать короб по потолку неидеальный вариант для квартиры,
  3. — Кабель-канал лучше использовать для проводки в прихожей или на кухне по бетонным стенам,
  4. — Если предпочтение отдано открытому способу, то выбирайте короба оптимального, с учётом интерьера, цвета и размера,
  5. — В детской не видите короб по низу – вы ещё не знаете все конструкторские возможности своего ребёнка.

Часто скрытый и открытый способы проводки комбинируются – это допустимо, а вот соединение проводов из разного материала (медь и алюминий) напрямую не лучший вариант. При таком соединении в месте контакта провода могут перегорать и благо, если это произойдёт снаружи стены. Для соединения проводов из разного материала используйте шайбочку-переходник и делайте соединение в доступном месте, например, в распределительной коробке, а не в глубине штробы.

Главная

Открытая проводка – это наиболее простой способ прокладки электрических линий. В отличие от скрытой она прокладывается не в толще строительных конструкций, а над их поверхностью. В современных домах она используется очень редко. В то же время такой метод требует намного меньше времени и связан не с такими большими трудозатратами, как прокладка линии закрытого типа. Отсутствует и необходимость в штроблении, благодаря чему практически не нарушается целостность потолка и стен.

Если вы не планируете провести во всем доме проводку в стиле ретро, то открытый метод лучше использовать только на отдельных участках, допустим, в том случае, когда вам нужно незначительно расширить линию. В противном случае большое количество проводов, которые прекрасно видны невооруженным глазом, будет портить интерьер.

Монтаж открытой электропроводки требует тщательной подготовки. Такой способ установки связан с определенными правилами, требующими неукоснительного соблюдения.


Требования к установке электрической проводки открытого типа

Приведем основные правила, которые при прокладке открытого типа электропроводки в квартире должны быть обязательно выполнены.

Пренебрежение ими является нарушением норм электробезопасности и может стать причиной короткого замыкания и выхода линии из строя. Итак:

  • Запрещено прокладывать линию под трубопроводами, на которых скапливается конденсат.
  • Рядом с кабелями не должно находиться никаких излучателей тепла.
  • Не рекомендуется использовать для прокладки такой линии простой трубопровод. Желательно, чтобы кабель имел дополнительную защиту. В зависимости от места расположения проводки он может быть жестким или гибким, а также экранированным.
  • Если прокладка проводника производится в сантехнических нишах, то не следует пользоваться соединительными коробками при невозможности быстрого доступа к электропередающей линии.
  • Соединять между собой жилы кабелей можно лишь в специальных распределительных коробках.

Необходимо обеспечить возможность легкого доступа к крышке последних. Если влажность в помещении достаточно высока, для улучшения герметичности на крышках распредкоробок устанавливаются прокладки.

  • Защитный слой проводника должен сохраняться в целости по всей длине, вплоть до подсоединения жил к розетке, выключателю или электрическому прибору.
  • Для крепления кабеля рекомендуется использовать пластмассовые скобы, подобранные по диаметру проводника. Расстояние между фиксаторами не должно быть слишком большим, иначе проводник будет провисать под собственной тяжестью. Размещать скобы нужно по обе стороны провода, а также обязательно устанавливать фиксаторы около мест подключения к электрическим элементам. Если кабель проложен горизонтально, то скобы должны находиться одна от другой на расстоянии не более 40 см при креплении небронированного проводника и 75 см – для провода, имеющего бронированное покрытие. Если открытая электропроводка проложена вертикально, то максимальный интервал между фиксаторами не должен превышать 1 м.
  • При монтаже обычных проводников с защитным покрытием в горизонтальном направлении интервал между скобами не должен быть более 25 см, а в вертикальном – 40 см. Расстояние от электрического элемента до ближнего к нему фиксатора не должно превышать 10 см.
  • Если провод необходимо согнуть, то минимальный радиус изгиба должен составлять 8 см.
  • Если линия пересекает неэлектрический трубопровод, то минимальный интервал между ними должен быть равен 3 см.

Прокладывая кабель сквозь стену, для защиты его на этом отрезке рекомендуется использовать изоляционную трубу.

Особенности установки электрической линии открытого типа

Открытый способ монтажа электропроводки чаще всего используется при прокладке провода над плинтусом, в местах стыка стен с потолочными плитами, а также в углах комнат. Используемый проводник должен быть идеально ровным.

Если открытая проводка прокладывается в квартире с подвесными потолками, то кабель следует прикреплять к стенам. При большом количестве проводов стоит воспользоваться пропускными каналами.

Просто вести электропровод по подвесному потолку нельзя ни в коем случае. Монтаж соединительных, а также ответвительных коробок нужно производить так, чтобы доступ к ним не был затруднен.

Пример монтажа розетки открытой электропроводкой на видео:

Достоинства и недостатки внешней проводки

Как и любой другой метод прокладки коммуникаций, монтаж открытой электропроводки имеет свои плюсы и минусы. К преимуществам относятся:

  • Легкость установки.
  • Минимальное нарушение целостности стен (потолка).
  • Отсутствие нужды в дополнительном оборудовании.

Имеет открытая электропроводка и свои недостатки. Они таковы:

  • Малопривлекательный внешний вид.
  • Необходимость учета технических норм помещения.
  • Необходимость строгого соблюдения при монтаже норм пожарной и электрической безопасности.

Конечно, не всегда наружная проводка выглядит в квартире непрезентабельно. Например, винтажная линия в стиле ретро может стать отличным дополнением интерьера и придать дому очарование старины. Но, во-первых, элементы для такой проводки стоят дорого, а во-вторых, монтировать ее стоит, только если дизайн помещения выдержан в соответствующем стиле.

Пример готовой открытой электропроводки, проложенной в кабель-каналах на видео:

Монтаж проводки в жестких трубах

В последнее время многие люди открывают для себя установку внешней проводки с использованием жестких труб из пластика. В этом случае кабели помещаются внутрь трубопроводов, которые затем на специальных опорах фиксируют к стенам. Для облегчения такой установки разработано большое количество вспомогательных устройств (тройники, кабельные муфты, Т-образные разветвления).

Основным преимуществом такого монтажа является высокая степень защиты электрических проводников от воздействия воды, а также от повреждений механического характера.

В связи с этим такой способ монтажа чаще всего используется в погребах, гаражах и подвальных помещениях. Но это не значит, что наружная электропроводка не может быть проложена таким способом на дачном участке, в городской квартире или загородном доме, поскольку внешне изоляционные трубы выглядят вполне привлекательно.

Особенности монтажа открытой электропроводки в трубах IRL

При прокладке электрической линии в изоляционных трубах нужно помнить некоторые важные моменты:

  • Трубопроводы должны крепиться к стенам таким образом, чтобы расстояние между ними составляло от 80 см, при этом от электрического прибора или элемента до ближнего фиксатора должно быть не менее 10 см.
  • Соединять кабели между собой можно только на клеммах электрических элементов или внутри специальных соединительных коробок.

Соединение проводников в трубах недопустимо.

  • Радиус изгиба трубопроводов должен быть больше их диаметра как минимум в 6 раз.

Для такого вида монтажа предусмотрены специальные фиксирующие приспособления. Список их можно найти как в интернете, так и в специальной литературе.

Если по какой-либо причине купить специальные фиксаторы вы не можете, для установки изоляционных труб можно воспользоваться обычной строительной перфолентой. Для этого нужно отрезать от мотка кусок нужной длины и закрепить ее на поверхности. Концевые крепления нужно делать под углом и немного от себя, чтобы лента не провисала. Затем труба крепится стяжками по всей длине. Иногда, при невозможности достать специальные фиксаторы, крепление с помощью перфоленты может оказаться вполне удачным решением.

Пример монтажа трубопровода для электропроводки на видео:

Необходимые инструменты для монтажа проводки в трубах

Такой метод установки не требует большого количества инструментов. Для работы вам понадобятся:

  • Разметочный шнур.
  • Перфоратор (для работы с бетонными стенами). К этому аппарату потребуется также сверло нужного диаметра.
  • Отвес.
  • Рулетка.
  • Молоток.
  • Строительный уровень.
  • Ножовка по металлу.

Для соединения на сложных участках понадобится две муфты, а также гофра. Установка трубопроводов производится таким образом, чтобы внутри них не скапливалась влага. Поэтому нужно обратить особое внимание на качество резинового уплотнителя, который устанавливается в месте стыка трубы с электрическим элементом.

Желательно пользоваться усиленными уплотнениями, соответствующими диаметру изоляционной трубы. При установке манжета должна небольшой частью проникать в электроустановочное изделие.

Если нет уплотнительной манжеты, то провод рекомендуется вводить снизу.

Достоинства и недостатки метода

К плюсам монтажа электрической проводки в изоляционных трубах относятся:

  • Легкость установки.
  • Дополнительная защита проводников от механических повреждений и воздействия влаги.
  • Привлекательный внешний вид.

Минусы у этого способа следующие:

  • Необходимо точно подбирать трубы по размеру.
  • Требуется довольно много дополнительных принадлежностей.

В целом установка открытой проводки в трубах является вполне рабочим методом, который позволяет надежно защитить кабели от повреждения и придать линии элегантность.

Заключение

В этом материале мы рассказали о том, что такое открытая проводка, каковы ее особенности и как производится ее монтаж различными способами. Эта информация поможет вам определиться с выбором типа проводки, а при необходимости — провести линию электропитания своими руками.

Существует 3 вида монтажа электропроводок независимо от условий прокладки кабелей: открытый, закрытый и комбинированный. Наиболее простым способом при монтаже является открытая проводка. Она удобна тем, что позволяет легко изменять, добавлять кабели в общие узлы, любой ее участок легко доступен для ремонта и подключения новых токоприемников. При этом не понадобится долбить стены в случае повреждения кабеля и устранения причины как с закрытой проводкой. Обычно открытая проводка кабелей используется в офисных помещениях, где часто приходится прокладывать новые кабели и провода. Недостатком этого способа является малая эстетичность, и в связи с этим открытая проводка в жилых помещениях проводится очень редко. Тем не менее, в индивидуальном жилом секторе, на даче и в подсобных помещениях она применяется довольно часто, тем более существуют современные способы решения эстетичности. В магазинах продаются плинтусы с кабель-каналами, либо можно приобрести специальные кабель-каналы из ПВХ под любое сечение кабеля.

Прокладка электропроводов в защитных каналах осуществляется двумя способами:

  1. Прокладка со специальной арматурой.
    При данном способе монтажа открытой электропроводки применяют специальную арматуру, предназначенную для монтажа электроустановочных устройств (выключателей и розеток), или прокладку со специальной арматурой (система изоляционных коробов). Углы, изгибы, разделение проводов в форме буквы «Т» выполняют с использованием арматуры, позволяющей исправлять погрешности и неровности стен. Таким способом проще произвести прокладку электропроводов и обеспечить надежную защиту от механических повреждений.
  2. Прокладка без специальной арматуры
    . В этом случае изменение направления провода (углы) выполняют путем обрезки коробов под углом 45 °. Необходимо помнить, что врезы делают аккуратно, с большой осторожностью, не оставляя между соединениями никакого зазора. Это должно обеспечить электрическим проводам надежную защиту. Прокладка без специальной арматуры возможна лишь при незначительном обновлении электропроводки.

Данный способ обновления электропроводки подходит для быстрой реализации, не вызывает значительных повреждений, надежен. Но электропроводка остается видимой.

Открытая проводка
плоских проводов типа АПР, АППВ, АПРВ по сгораемым основаниям выполняется по слою листового асбеста толщиной не менее 3мм, выступающей с каждой стороны провода не менее чем на 5мм.

Асбестовые прокладки крепят до начала монтажа проводов гвоздями через 200 — 250 мм в шахматном порядке. При прокладке нескольких групп проводов полоска может быть общей, с учетом расстояния между проводами каждой группы не менее 5 мм. Для крепления проводов применяют полоски из жести шириной 10 мм и толщиной 0,3 — 0,5 мм, прикрепляемые по слою асбеста. Между металлической полоской и проводом укладывают из электроизоляционного картона прокладку, выступающую за края полоски на 1,5-2 мм. При креплении провода металлическая полоска с прокладкой должна плотно обхватывать поверхность предварительно натянутого провода. Изгиб плоских проводов в углах выполняют, предварительно вырезая разделительную пленку между проводами на длине 40-60 мм и отводя их внутрь угла (см. рисунок).

Сегодня в продаже продаются пластмассовые изделия, предназначенные для крепления плоского провода различного сечения. Ими можно заменить жестяные полоски. Удобство применения пластиковых хомутиков заключается в том, что крепить их можно клеем марки БМК-5К и гвоздями.

Кроме того, концы провода, вводимые в ответвительные коробки или в коробки установочных устройств, откусываются с запасом примерно в 65-75 мм, что обеспечивает возможность повторного соединения жил и удобной замены розетки или выключателя. В коробку провода вводятся так, чтобы вырезанный в них участок разделительного основания не выходил из коробки. Жилы проводов соединяются в коробках, оголенные концы жил обязательно изолируются липкой лентой. Изолированные концы проводов укладываются в коробках таким образом, чтобы они между собой не соприкасались. Концы проводов у ввода в коробку закрепляются на стене на расстоянии 50мм от коробки.

Закрытая проводка
— считается самой безопасной и часто применяется в жилых помещениях. Её главный недостаток это сложность доступа к проводам. Устанавливают кабели в выдолбленных бороздках прямо в стенах, а после прокладки проводов эти места наглухо цементируют. Плоские провода в стенах, пазах или бородках фиксируют методом “примораживания ” алебастром. Также их можно крепить специальными пластиковыми хомутиками. Категорически запрещается крепление проводов с помощью гвоздей! Скрытые проводки наиболее распространены и безопасны в эксплуатации, так как расположены в толще несгораемого материала (отсутствуют механические воздействия, доступ воздуха к ней затруднен). При прокладке под штукатуркой на деревянной стене под провода подкладывают слой асбеста 3мм. Пересечения плоских проводов между собой следует избегать. При необходимости пересечения изоляцию проводов в этом месте усиливают тремя-четырьмя слоями изоленты. Cкрытые провода выводят на поверхность стен перекрытия (для присоединения к светильникам) через изоляционные трубки или пластмассовые трубки. Допускается при скрытой проводке выполнять ответвления плоских проводов во вводных коробках выключателей, розеток или светильников.

Если электропроводка выполняется под слоем гипсокартона, то пробивать канавки в гипсокартонной плите нет необходимости. Поскольку ГКЛ крепится на стене на специальном профиле, то между самим листом и основанием остается пустота. В данном случае достаточно будет просверлить в гипсокартоне несколько отверстий (диаметром от 30 до 40 мм) по пути следования электропроводки. Сквозь отверстия проталкиваются проволочные петли, с помощью которых и протягиваются с обратной стороны провода. При ремонте проводки нередко используют неисправный провод в роли кондуктора.

Комбинированная проводка
проводов предпологает применение тех же правил и крепления комплектации устройств для построение электропроводки. Этот способ монтажа используется в редких случаях и является более сложным с точки зрения реализации.

При обновлении электропроводки профессионалы, как правило, применяют данный способ. Его суть в следующем: сочетание прокладки электропроводов в изоляционных коробах и в стенах скрытым способом. Части открытой электропроводки, которые выглядят неэстетично, например, для питания осветительного прибора, выполняют скрытым способом. В этом случае изоляционные короба располагают над плинтусами, вокруг рам дверей, а сверху – по линиям стыка потолка и стен. Все остальные ответвления проводов скрывают.

После проведения электромонтажных работ окончательный вид комнаты вполне презентабелен. По завершению покраски изоляционные короба почти незаметны на фоне стены. Данный способ проведения электропроводки отвечает нормам, действующим в отношении монтажа проводов в стенах и перегородках, потому что штробление применяется частично.

Скрытая проводка это:

— изолированные провода, проложенные в пустотах панельных перекрытий или в стене, посредствам штробления.
После проводка штукатурится. Что можно добавить про скрытую проводку? Скрытая поводка стационарна, то есть заранее планируют ее расположение с привязкой электра потребителя.

Проводка рассчитывается на потребляемую мощность, ее способность выдержать длительно допустимый ток.
Выключатели и розетки устанавливаются в стену в металлических или пластиковых стаканчиках. Стаканчики устанавливаются с последующей цементацией в подготовленные отверстия, сделанные посредствам бурения специальной коронкой.
Плюсы скрытой проводки:

1. Поверхности стен не загромождаются электропроводкой.
2. Выключатели и розетки минимально выступают из поверхности стен.
3. Не препятствует при оклейке обоев и т.п.
Минусы скрытой проводки:

1. Не видно состояние электропроводки. Любая электропроводка имеет свойства стареть. Изоляция высыхает, становится грубой и хрупкой из-за нагрева проводов, что приводит к ее
разрушению.
Плохая изоляция приводит к короткому замыканию.
2. Если проводку в доме сделал сам, то ты знаешь расположение ее в стенах. Допустим прошло несколько лет, понадобилось сделать отверстия в стене для подвески чего либо. Без прибора обнаружение проводки в стене возникнет сомнение, попаду или нет в проводку.

Множество случаев, о которых вы сами можете рассказать. Решил сделать отверстие в стене, но как на зло попал сверлом в проводку. Кто испытал короткое замыкание на себе тот, как минимум ощутил сердце в правой пятке!

А устранять последствия короткого замыкания в стене, под штукатуркой, придется долбить стены, делать скрутку или вовсе менять провод целиком до распределительной коробки.

3. Сменил планировку в доме, переставили мебель, купил эл.плиту, а плита не подошла в то место, где есть поблизости розетка.

Как выйти из положения, кидать удлинитель или снова штробить и прокладывать новую проводку.

Что будет через 5-10 лет после подобных перепланировок со стенами. Все стены будут в проводах, где-то действующих, а где-то обесточенных.

Вот теперь и гадай, перед тем, как просверлить в стене отверстие попадешь в провод или нет…
4. На протяжении эксплуатации электропроводки не раз приходится снимать выключатели и розетки. Производить техническое обслуживание выключателей и розеток, протягивать контакты.
Случается так, что провода ломаются, становятся короткими. Придется долбить стены и наращивать провода.
5. Скрытая проводка считается одна из дорогих, так как работа пыльная, грязная и трудоемкая.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В прошлой статье про мы узнали какие электропроводки существуют, а также их достоинства и недостатки. Сегодня я Вам расскажу про особенности монтажа открытой электропроводки.

Открытая электропроводка прокладывается по стенам, потолкам и другим строительным конструкциям открыто, а не внутри них. В данное время используется крайне редко, но зато является одним из самых простейших способов прокладки.

Прежде чем приступать к монтажу открытой электропроводки своими руками изучите мои следующие статьи:

Достоинства открытой электропроводки:

  • быстрый доступ к контролю состояния электропроводки и ее ремонту
  • применяется в пожароопасных помещениях ( или )

Недостатки открытой электропроводки:

  • располагается на видном месте
  • не сочетается с отделкой помещения и дизайном

Применяют несколько способов крепления кабелей и проводов к поверхностям:

  • на фарфоровых роликах или изоляторах (обычно так выполнялась электропроводка в старых квартирах и домах)
  • на скобах
  • в гофрированной трубе (металлорукав и пластиковая гофра)
  • в пластиковых коробах (кабель-канал)
  • на кабельных лотках
  • европейских плинтусах

Рассмотрим каждый способ крепления более подробно.

Монтаж открытой электропроводки на фарфоровых роликах или изоляторах

Еще в начале прошлого века в старых квартирах и домах использовали данный способ прокладки электропроводки. Открытую электропроводку прокладывали на фарфоровых (керамических) роликах или изоляторах скрученным проводом.

В настоящее время этот способ прокладки снова набирает популярность, особенно для любителей дизайна ретро — стиля. Такой ретро — монтаж придаст Вашей квартире или дому индивидуальный особый стиль.

Также хочу сказать и про недостатки данного способа.

Во-первых, это затраты на приобретение скрученного медного провода и желательно, чтобы он был в двойной изоляции. Например, для этих целей подойдет провод ПВОп или ГПВОп соответствующих сечений. Правда его цена в несколько раз больше, чем у привычного нам ВВГнг.

Во-вторых, также придется потратиться на приобретение недешевых специальных аксессуаров для ретро стиля: керамические ролики, розетки, выключатели, распределительные коробки и т. п.

Монтаж открытой электропроводки на скобах

Крепление проводов и кабелей при данном способе производят специальными пластиковыми скобами к поверхности стены или потолка. Чаще всего используют кабели с двойной изоляцией марки ВВГнг (медные одножильные, не поддерживающие горение) и тройной изоляцией марки NYM.

Если же Вы используете для монтажа электропроводки (провод универсальный плоский), то необходимо между поверхностью и проводом проложить металлическую или асбестовую прокладку. Причем прокладка должна выступать на 1 см с каждой стороны провода.

Монтаж открытой электропроводки на скобах один из самых дешевых способов прокладки, но он имеет один существенный недостаток — это неэстетичность, особенно при прокладке нескольких кабелей в параллель.

Способ прокладки кабелей и проводов в гофрированной трубе (гофре) является самым распространенным. В гофру затягивается один или несколько кабелей (проводов) и крепят ее к поверхности с помощью пластиковых клипс или металлических скоб.

Гофрированные трубы относятся к не горючим материалам (не поддерживают горение), а также они являются дополнительной механической защитой.

Приведу пример прокладки . ПВХ-гофра крепится к потолку с помощью пластиковых клипс.

А вот пример крепления гофры с помощью металлических скоб.

С точки зрения эстетичности, гофрированная труба смотрится гораздо лучше, чем отдельный кабель или провод на скобах. А также гофра замечательно «ложится» на неровные поверхности.

Монтаж открытой электропроводки в кабель — каналах и пластиковых плинтусах

На поверхности стен и потолков предварительно прикрепляются пластиковые короба (кабель — каналы), не поддерживающие горение. После их крепления в них укладываются провода и кабели, и закрываются крышкой. Для монтажа кабель — каналов требуются специальные навыки и опыт, т.к. сложность заключается в установке их на неровных поверхностях.

Достоинством кабель — каналов является быстрая и простая замена электропроводки, а также эстетичность, фурнитура и цвета, которые позволяют подобрать их под цвет дизайна и и интерьера.

Аналогом кабель — каналов являются пластиковые европейские плинтуса. Они крепятся к поверхности стен с помощью клипс или дюбель-гвоздей.

P.S. Заканчивая статью об открытой электропроводке, хотелось бы заметить, что в условиях электромонтажа иногда приходится комбинировать некоторые из перечисленных способов прокладки электропроводки по разным тому причинам.

Открытая электропроводка

В данной статье мы затронем тему электрической проводки. Наверное, многие из вас знают, что она делиться на два типа – скрытая и открытая. Как раз о последней мы сегодня и поговорим.

Что же представляет собой открытая проводка – это укладка электрических проводов вне конструкционных элементов сооружения, то есть, кабель прокладывается не в стене, а по ней и монтируется различными крепежными элементами.

Укладку проводки в доме можно разделить на несколько этапов:

  • выбор подходящего способа прокладки кабеля;
  • составление схемы или чертежа всех основных точек подключения – коробки, автоматы, выключатели и розетки;
  • расчет необхомого количества материала;
  • закупка материала и подготовка рабочих инструментов;
  • монтаж проводки.

Преимущества и недостатки открытой проводки

У каждого способа монтажа есть свои преимущества, недостатки и открытая электропроводка не исключение. Давайте рассмотрим основные плюсы и минусы.

Плюсы проводки открытого типа:

  • быстрое выявление мест повреждение провода и устранение проблемы;
  • простой способ монтажа, не нужно прибегать к такому трудоемкому процессу как штробление и иметь в своем арсенале специальные инструменты;
  • скорость монтажа открытой проводки значительно выше, чем при укладке скрытой.

Минусы:

  • непрезентабельный внешний вид, кабеля сложно вписать в дизайн интерьера;
  • провода электропроводки открытого типа подвержены воздействию множества факторов, которые значительно ускоряют процесс старения изоляции, следовательно, ее придется раньше менять;
  • открытую проводку гораздо проще повредить.

Разобравшись с недостатками и достоинствами такой электропроводки, переходим к рассмотрению основных способов ее укладки.

Первый способ, на которым мы остановимся, во многом можно назвать старинным, так как именно таким образом проводка укладывалась изначально.Речь идет о электропроводке со скрученным кабелем на изоляторах. Ее можно встретить в старых деревенских строениях и, если организовать ее в интерьере какого-либо деревянного дома, то она довольно неплохо впишется в интерьер.

Если вы решили остановиться именно на ней, то сразу же готовьтесь к долгим поискам – найти подобный провод с изоляторами будет сложно, конечно, при желании изготовить его можно и самостоятельно. «Старинную» проводку нельзя назвать самой безопасной и качественно.

Прокладка открытой электропроводки на скобах

Чтобы избежать лишних хлопот и не заниматься подкладыванием прослойки из негорючего материала между стеной и кабелем, лучше сразу выбрать провод с двойной, а лучше тройной изоляцией. Если вы используете для монтажа универсальный плоский провод, то слой прокладки должен выступать с каждой стороны провода на 1 сантиметр.

Стоит также уделить вниманием выбору сечение провода, чтобы в процессе эксплуатации он не нагревался. Для группы розеток минимально допустимое сечение жилы – 2,5 квадратных миллиметра, для группы освещения подойдут 1,5 квадратных миллиметра. Выбор сечения зависит от напряжения сети, количества потребителей и силы тока.

Для монтажа электрических проводов используется специальные пластиковые скобы на поверхности потолка или стен.

Открытая проводка на скобах одна из самых экономных, но внешне непривлекательных. Особенно бросаются в глаза несколько параллельных проводов.

Прокладка электропроводки в гофрированные трубки

Использования гофрированных трубок позволит избежать сразу нескольких неприятностей:

  • в трубку можно вложить сразу несколько кабелей – это позволит оптимизировать проводку и улучшить ее внешний вид;
  • гофрированная трубка изготавливается из материалов, не поддерживающих горение;
  • между стеной и проводом образуется небольшое воздушное пространство.

При укладке проводов через стену, в отверстие нужно предварительно вмонтировать металлическую втулку с пластиковыми наконечниками. Они защитят провод от механических повреждений в процессе монтажа и эксплуатации.

Прокладка электропроводки в пластиковые короба

Этот способ является самым эстетическим и, в добавок, достаточно практичным. Для укладки понадобиться пластиковый короб или кабельный канал – он не подвержен горению и имеет защелкивающеюся крышку. Сначала монтируется сам короб, затем в него укладывается провод. Если вам будет нужно заменить кабель или добавить, то вам просто нужно будет открыть крышку и выполнить необходимые операции.

Существует еще один способ, который можно комбинировать с описанными выше.

Электротехнические плинтусы

Этот метод практически идентичен предыдущему. Разница только в том, что плинтус гораздо проще вписать в интерьер, но его, ведь, его не прилепишь на стену. Вот в этом и заключается ограничения применения данного способа. Его в основном используют для подвода кабеля к розеткам.

Вот в принципе и все. Мы разобрались с основными способами прокладки электрической проводки открытого типа и теперь, зная их, можем свободно комбинировать и добиваться поставленных результатов. Главное, не забываем соблюдать технику безопасности и отключать электричество перед монтажными работами.

скрытая и открытая — ВикиСтрой

В местах соединений проводов устанавливаются разветвительные коробки, в которые
прячутся все скрутки проводов. Разветвительные коробки должны быть установлены
на уровне поверхности стены, заподлицо с ней. Закрываются коробки из соображений
безопасности и эстетических пластмассовыми крышками. Для установки розеток и
выключателей используются такие же разветвительные коробки. Они бывают
изготовленными из стали или пластмассы. Розетки и выключатели применяются при
монтаже тоже в исполнении для скрытой проводки. После установки они практически
не выступают над поверхностью стен.

Для монтажа скрытой проводки
используется медный и алюминиевый провод в поливинилхлоридной изоляции, медный —
сечением не менее 1 мм2, алюминиевый — не менее 2,5 мм2. В квартирах монтаж
скрытой проводки осуществляется в каналах, заранее сделанных в бетонных стенах и
перекрытиях. Поэтому живущим в квартирах нужно быть очень осторожными при
различных переключениях электрических проводов и замене выключателей и розеток.
Чтобы заменить или даже дорастить электропровод, который вы неосторожно
обломили, придется сбивать кафельную плитку, которую вы, возможно, совсем
недавно положили, иначе до места соединения проводов вам не добраться.

Открытая проводка

Открытая проводка делается по
поверхности стен и потолков. Для ее монтажа используют медные или алюминиевые
провода с резиновой изоляцией, покрытые слоем поливинилхлорида. Можно для
монтажа применять также медные и алюминиевые провода с изоляцией из одного
поливинилхлорида, но только при наличии у провода разделительного основания,
отделяющего одну жилу провода от другой. Электрические провода открытой проводки
закрепляются на стенах и потолке при помощи роликов, изготовленных из
изолирующего материала — фарфора. В каждом ролике имеется ось отверстия, через
которое продевается гвоздь, крепящий ролик с надетыми на него проводами к стене.

Наименьшее сечение провода, используемого для монтажа открытой проводки:
медного — 1 мм2, алюминиевого — 2,5 мм2. Провода при монтаже горизонтального
участка проводки по стенам кладут параллельно линиям пересечения стен и потолка
на расстоянии не менее 100 мм и не более 200 мм от потолка или карниза.
Вертикальную часть проводки (спуски, подъемы) выполняют перпендикулярно
плоскости потолка. Около дверей и окон провод прокладывают на расстоянии 100 мм
от края обрамления двери или окна. Ролики для крепления провода располагаются на
расстоянии 50 см один от другого.

Выключатели и розетки при открытой
проводке крепятся не непосредственно к поверхности стены, а на специальные
изоляционные подкладки, сделанные из сухого дерева и называемые подрозетниками.
Подрозетник крепится к стене длинным шурупом, а к нему уже при помощи двух
маленьких шурупов прикручивается выключатель или розетка. Сами выключатели и
розетки для открытой проводки отличаются от предназначенных для скрытой проводки
и по внешнему виду, и по способу закрепления на стене, поскольку вследствие
специфики монтажа располагаются не в стене, а на ее поверхности. В подвале дома
из-за опасных условий (сырость, токопроводящие полы и стены), выключатель
ставить нельзя, его устанавливают на стене кухни. Сейчас открытая проводка в
домах встречается редко, но это смотря где. В доме с деревянными стенами другую
проводку сделать просто невозможно.

«Кухни, ванные, кладовые» Буравчук Г.Л.

Открытая проводка, наружная проводка, открытая прокладка кабеля

Существует множество способов проложить провод. Его закапывают в грунт, замуровывают в стену, крепят на несущие конструкции, подвешивают в воздухе. Мы рассмотрим самую простую с точки зрения монтажа технологию: открытая электропроводка.

Определение звучит так: это способ прокладки кабеля, при котором он не находится в несущих конструкциях, и не скрыт под отделочными материалами. При этом наружная проводка должным образом закреплена, то есть она не раскачивается под воздействием атмосферных явлений.

Стало быть, прокладка воздушных сетей между столбами к этому способу не относится. Технология называется «воздушная подвеска».

Правила устройства электросетей (ПУЗ) предусматривают следующие виды прокладки открытой (наружной) электропроводки:

  1. На поверхности вертикальных стен или перекрытий (потолков). Способ предусматривает непосредственное закрепление провода к поверхности с помощью специальных приспособлений. Кабель вплотную прилегает к стене (потолку).
  2. Прокладка с помощью точечных креплений: изолирующих роликах, подвесах. В этом случае открытая проводка не касается поверхности, но не имеет длинных свободно провисающих участков.
  3. Прокладка на струнах. В отличие от свободной подвески, кабель по-прежнему не имеет провисающих участков. Принципиальное отличие от предыдущих способов: на несущей поверхности монтируется трос, а провод крепится к нему. Технология применяется при опасности механического воздействия на проводку.
  4. Монтаж открытой электропроводки в специальных рукавах (трубах). Это может быть жесткая конструкция, либо гибкий гофр. Внутри кабель не закреплен, и может быть легко извлечен для замены или ремонта. Фиксация на стене организуется за наружную оболочку.
  5. Открытая электропроводка может быть уложена в специальные лотки. Профессиональные электрики называют их кабельростами. Причем направляющие могут быть закреплены как вдоль стен (перекрытий), так и между объектами (опорами). Этот способ не относится к свободному подвесу, поскольку кабели не имеют возможности перемешаться.
  6. Монтаж наружной электропроводки в специальных коробах. Пожалуй, самый распространенный способ при необходимости защитить провода от внешнего воздействия. Короба, как правило, имеют легкосъемные крышки. Это позволяет получать быстрый доступ к содержимому.
  7. Открытая проводка в доме или квартире, может быть уложена в декоративные элементы: пустотелые наличники, плинтусы из электротехнического пластика.

Любой из перечисленных способов не противоречит требованиям ПУЭ, если соблюдены меры безопасности. Учитывая доступность, и слабую защищенность от механических воздействий, открытая проводка может стать причиной поражения электротоком.

Поэтому, соблюдение Правил — не просто формальность, а ваша жизнь и здоровье.

Меры безопасности при организации наружной проводки

Для начала определимся с терминологией, касающейся кабельной продукции:

  • Кабель, это проводник в изоляции, имеющий вокруг дополнительное покрытие, часто бронированное. Оно должно выдержать воздействие внешней среды без нарушения изоляционных параметров. Как правило, кабели являются магистральными, для подключения конечного потребителя они применяются редко.
  • Провод — это тот же проводник (чаще всего в изоляции, но применяются и неизолированные изделия: например, для заземления). Вокруг основных жил при необходимости может находиться внешняя оболочка. Особой прочности не требуется, просто дополнительная изоляция.

Если монтаж наружной проводки выполняется проводом, наличие второй оболочки крайне желательно (при напряжении более 42 вольт — обязательно). При механическом воздействии, есть шанс повредить лишь наружную изоляцию, но контакта с оголенным проводником не будет.

И теперь основные требования к безопасности:

  • Монтаж открытой электропроводки на поверхности стен внутри помещения, допускается лишь с использованием кабеля, или провода с внешней оболочкой. При этом стены (или их отделка) не могут быть выполнены из горючего материала. Речь идет о способе крепления непосредственно к поверхности.
  • Если стены поддерживают горение — крепление электрической проводки к стене производится с помощью изоляционных катушек, а сам провод не должен касаться поверхности. Идеальный вариант — укладка в стальные трубы или несгораемые гофры.
  • В одном жгуте (коробе, кабельросте) не допускается прокладка взаиморезервирующих кабелей (проводов).
  • Также нежелательно в одной магистрали укладывать силовые и слаботочные цепи.
  • Опасно прокладывать фазные и нулевые провода одного потребителя по разным маршрутам.
  • Все соединения кабелей (проводов) на маршруте укладки производятся только методом опрессовки, сварки или пайки. Простая скрутка недопустима. После соединения, необходимо восстановить изоляцию всех оболочек.
  • В местах стыков, ответвлений, подходов к абонентским устройствам (конечному потребителю), наружная проводка должна иметь запас по длине (слабину), на случай ремонта. В этих местах вообще не допускается силовой натяг кабеля.
  • Точки стыков и ответвлений должны быть доступны для ремонта и профилактического осмотра. Желательно, такие места проводки прятать в распределительные коробочки.
  • Распаячные и разветвительные коробки подбираются в зависимости от условий внешней среды. Например, уличная прокладка с возможностью попадания влаги, должна иметь резиновые уплотнители.
  • Вводы со стороны улицы организуются с защитой от попадания воды во внутренние магистрали.
  • Если несущие стены могут перемещаться под воздействием смены температуры (пусть даже на несколько миллиметров), монтаж открытой проводки выполняется с учетом тепловых зазоров.
  • Защитные короба, кабельросты, гофры и трубы, выполненные из металла, должны иметь антикоррозийное покрытие. Вполне достаточно качественной покраски, хотя производители подобной фурнитуры часто применяют оцинковку.
  • Провода и кабели могут быть проложены в одном коробе по разные стороны. В одном гофре, магистральный кабель и абонентские провода, не прокладываются. Правильнее организовать «шлейф» из проводов разного назначения. Пусть это не всегда эстетично выглядит, зато проводка в безопасности.
  • При выборе мест прокладки, не допускайте монтаж в непосредственной близости от источников нагрева. Кроме того, нельзя размещать открытую проводку под трубопроводами, на которых может сконденсироваться влага.

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей.

К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Важно! Укладка проводки в коробе имеет неоспоримые преимущества:

  • Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
  • Провода в коробе можно использовать без внешней оболочки — опять же, экономия.
  • Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами.

Важно! При покупке подобного товара, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Совет! При совместной укладке в плинтус силового и сигнального (телефон, телевидение, интернет) провода, помните о взаимных наводках. Не помешают ферритовые фильтры на концах проводов.

И наконец, поговорим о преимуществах и недостатках подобного способа

Что мы имеем в плюсе:

  • Простота монтажа. Никаких тяжелых и грязных работ, связанных с долблением стен, заглублением розеток и выключателей, и последующей штукатурки помещения.
  • При организации новой проводки нет необходимости затевать ремонт помещения. Воздействие на интерьер минимально.
  • Ревизионный доступ: проводка легко осматривается в любой момент времени.
  • Возможность замены, модернизации, добавления новых линий. И все это в любой момент, без применения сложного оборудования.
  • Если вы передумаете — провод всегда можно спрятать в стену. А вот обратный процесс затруднителен.
  • Организация открытой проводки подходит для любых помещений. А вот скрытая в стенах, имеет ограничения. Например, ее нельзя проложить в деревянных домах.

Недостатки также имеются:

  • Главный из них — нет 100% совместимости с дизайном помещения. Если вы не поклонник стиля «винтаж» или «лофт», для экспериментов с открытой проводкой остается разве что гараж.
  • Какой бы прочной не была оболочка (кабельный короб, гофр и прочих), все равно, вероятность повреждения выше, чем у кабеля в стене.
  • Возможность схватить провод руками, и получить поражение электротоком, ничтожна. Но она есть.

Какие материалы потребуются для монтажа открытой проводки

Кабельные короба крепятся обычными метизами, а то и просто на липкую ленту. Винтажные, и прочие «лофт» комплекты, уже снабжены не менее «старинными» керамическими роликами и клипсами. Для остальных способов придется подбирать наборы крепежа.

Гофр и кабельные трубы удобно монтировать на специальные хомуты.

Они имеют стандартную конфигурацию, и позволяют аккуратно организовать «дорожки» из любого количества проводов.

Крепление провода и кабеля непосредственно на стену, также осуществляется клипсами быстрого монтажа.

Под любой размер и форму. Просто сверлим отверстие в стене, и загоняем туда крепежный элемент.

Готовые кабельросты также не представляют сложности при монтаже.

Хотя в домашних условиях такую картину встретишь нечасто.

Итог

Не надо бояться открытой проводки, вы всегда можете определить по месту: какой способ прокладки подходит для вашего помещения. А на любой экстренный случай есть компромисс: плинтус с кабельным коробом внутри.

Видео по теме

Открытая электропроводка | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В прошлой статье про виды электропроводок мы узнали какие электропроводки существуют, а также их достоинства и недостатки. Сегодня я Вам расскажу про особенности монтажа открытой электропроводки.

Открытая электропроводка прокладывается по стенам, потолкам и другим строительным конструкциям открыто, а не внутри них. В данное время используется крайне редко, но зато является одним из самых простейших способов прокладки.

Прежде чем приступать к монтажу открытой электропроводки своими руками изучите мои следующие статьи:

Достоинства открытой электропроводки:

  • быстрый доступ к контролю состояния электропроводки и ее ремонту
  • применяется в пожароопасных помещениях (деревянные дома или бани)

Недостатки открытой электропроводки:

  • располагается на видном месте
  • не сочетается с отделкой помещения и дизайном

Применяют несколько способов крепления кабелей и проводов к поверхностям:

  • на фарфоровых роликах или изоляторах (обычно так выполнялась электропроводка в старых квартирах и домах)
  • на скобах
  • в гофрированной трубе (металлорукав и пластиковая гофра)
  • в пластиковых коробах (кабель-канал)
  • на кабельных лотках
  • европейских плинтусах

Рассмотрим каждый способ крепления более подробно.



Монтаж открытой электропроводки на фарфоровых роликах или изоляторах

Еще в начале прошлого века в старых квартирах и домах использовали данный способ прокладки электропроводки. Открытую электропроводку прокладывали на фарфоровых (керамических) роликах или изоляторах скрученным проводом.

В настоящее время этот способ прокладки снова набирает популярность, особенно для любителей дизайна ретро — стиля. Такой ретро — монтаж придаст Вашей квартире или дому индивидуальный особый стиль.

Также хочу сказать и про недостатки данного способа.

Во-первых, это затраты на приобретение скрученного медного провода и желательно, чтобы он был в двойной изоляции. Например, для этих целей подойдет провод ПВОп или ГПВОп соответствующих сечений. Правда его цена в несколько раз больше, чем у привычного нам ВВГнг.

Во-вторых, также придется потратиться на приобретение недешевых специальных аксессуаров для ретро стиля: керамические ролики, розетки, выключатели, распределительные коробки и т. п.



Монтаж открытой электропроводки на скобах

Крепление проводов и кабелей при данном способе производят специальными пластиковыми скобами к поверхности стены или потолка. Чаще всего используют кабели с двойной изоляцией марки ВВГнг (медные одножильные, не поддерживающие горение) и тройной изоляцией марки NYM.

Вот наглядный пример монтажа электропроводки с помощью пластиковых скоб.

Если же Вы используете для монтажа электропроводки провод марки ПУНП (провод универсальный плоский), то необходимо между поверхностью и проводом проложить металлическую или асбестовую прокладку. Причем прокладка должна выступать на 1 см с каждой стороны провода.

Монтаж открытой электропроводки на скобах один из самых дешевых способов прокладки, но он имеет один существенный недостаток — это неэстетичность, особенно при прокладке нескольких кабелей в параллель.





Монтаж открытой электропроводки в гофрированной трубе

Способ прокладки кабелей и проводов в гофрированной трубе (гофре) является самым распространенным. В гофру затягивается один или несколько кабелей (проводов) и крепят ее к поверхности с помощью пластиковых клипс или металлических скоб.

Гофрированные трубы относятся к не горючим материалам (не поддерживают горение), а также они являются дополнительной механической защитой.

Приведу пример прокладки вводного кабеля для офиса в ПВХ-гофре по подвалу жилого дома. ПВХ-гофра крепится к потолку с помощью пластиковых клипс.

А вот пример крепления гофры с помощью металлических скоб.

С точки зрения эстетичности, гофрированная труба смотрится гораздо лучше, чем отдельный кабель или провод на скобах. А также гофра замечательно «ложится» на неровные поверхности.



Монтаж открытой электропроводки в кабель — каналах и пластиковых плинтусах

На поверхности стен и потолков предварительно прикрепляются пластиковые короба (кабель — каналы), не поддерживающие горение. После их крепления в них укладываются провода и кабели, и закрываются крышкой.  Для монтажа кабель — каналов требуются специальные навыки и опыт, т.к. сложность заключается в установке их на неровных поверхностях.

Достоинством кабель — каналов является быстрая и простая замена электропроводки, а также эстетичность, фурнитура и цвета, которые позволяют подобрать их под цвет дизайна и и интерьера.

Аналогом кабель — каналов являются пластиковые европейские плинтуса. Они крепятся к поверхности стен с помощью клипс или дюбель-гвоздей.

P.S. Заканчивая статью об открытой электропроводке, хотелось бы заметить, что в условиях электромонтажа иногда приходится комбинировать некоторые из перечисленных способов прокладки электропроводки по разным тому причинам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Открытая проводка — достоинства и недостатки, требования, особенности монтажа

Открытая проводка – это наиболее простой способ прокладки электрических линий. В отличие от скрытой она прокладывается не в толще строительных конструкций, а над их поверхностью. В современных домах она используется очень редко. В то же время такой метод требует намного меньше времени и связан не с такими большими трудозатратами, как прокладка линии закрытого типа. Отсутствует и необходимость в штроблении, благодаря чему практически не нарушается целостность потолка и стен.

Если вы не планируете провести во всем доме проводку в стиле ретро, то открытый метод лучше использовать только на отдельных участках, допустим, в том случае, когда вам нужно незначительно расширить линию. В противном случае большое количество проводов, которые прекрасно видны невооруженным глазом, будет портить интерьер.

Монтаж открытой электропроводки требует тщательной подготовки. Такой способ установки связан с определенными правилами, требующими неукоснительного соблюдения.

Требования к установке электрической проводки открытого типа

Приведем основные правила, которые при прокладке открытого типа электропроводки в квартире должны быть обязательно выполнены.

Пренебрежение ими является нарушением норм электробезопасности и может стать причиной короткого замыкания и выхода линии из строя. Итак:

  • Запрещено прокладывать линию под трубопроводами, на которых скапливается конденсат.
  • Рядом с кабелями не должно находиться никаких излучателей тепла.
  • Не рекомендуется использовать для прокладки такой линии простой трубопровод. Желательно, чтобы кабель имел дополнительную защиту. В зависимости от места расположения проводки он может быть жестким или гибким, а также экранированным.
  • Если прокладка проводника производится в сантехнических нишах, то не следует пользоваться соединительными коробками при невозможности быстрого доступа к электропередающей линии.
  • Соединять между собой жилы кабелей можно лишь в специальных распределительных коробках.

Необходимо обеспечить возможность легкого доступа к крышке последних. Если влажность в помещении достаточно высока, для улучшения герметичности на крышках распредкоробок устанавливаются прокладки.

  • Защитный слой проводника должен сохраняться в целости по всей длине, вплоть до подсоединения жил к розетке, выключателю или электрическому прибору.
  • Для крепления кабеля рекомендуется использовать пластмассовые скобы, подобранные по диаметру проводника. Расстояние между фиксаторами не должно быть слишком большим, иначе проводник будет провисать под собственной тяжестью. Размещать скобы нужно по обе стороны провода, а также обязательно устанавливать фиксаторы около мест подключения к электрическим элементам. Если кабель проложен горизонтально, то скобы должны находиться одна от другой на расстоянии не более 40 см при креплении небронированного проводника и 75 см – для провода, имеющего бронированное покрытие. Если открытая электропроводка проложена вертикально, то максимальный интервал между фиксаторами не должен превышать 1 м.
  • При монтаже обычных проводников с защитным покрытием в горизонтальном направлении интервал между скобами не должен быть более 25 см, а в вертикальном – 40 см. Расстояние от электрического элемента до ближнего к нему фиксатора не должно превышать 10 см.
  • Если провод необходимо согнуть, то минимальный радиус изгиба должен составлять 8 см.
  • Если линия пересекает неэлектрический трубопровод, то минимальный интервал между ними должен быть равен 3 см.

Прокладывая кабель сквозь стену, для защиты его на этом отрезке рекомендуется использовать изоляционную трубу.

Особенности установки электрической линии открытого типа

Открытый способ монтажа электропроводки чаще всего используется при прокладке провода над плинтусом, в местах стыка стен с потолочными плитами, а также в углах комнат. Используемый проводник должен быть идеально ровным.

Если открытая проводка прокладывается в квартире с подвесными потолками, то кабель следует прикреплять к стенам. При большом количестве проводов стоит воспользоваться пропускными каналами.

Просто вести электропровод по подвесному потолку нельзя ни в коем случае. Монтаж соединительных, а также ответвительных коробок нужно производить так, чтобы доступ к ним не был затруднен.

Пример монтажа розетки открытой электропроводкой на видео:

Достоинства и недостатки внешней проводки

Как и любой другой метод прокладки коммуникаций, монтаж открытой электропроводки имеет свои плюсы и минусы. К преимуществам относятся:

  • Легкость установки.
  • Минимальное нарушение целостности стен (потолка).
  • Отсутствие нужды в дополнительном оборудовании.

Имеет открытая электропроводка и свои недостатки. Они таковы:

  • Малопривлекательный внешний вид.
  • Необходимость учета технических норм помещения.
  • Необходимость строгого соблюдения при монтаже норм пожарной и электрической безопасности.

Конечно, не всегда наружная проводка выглядит в квартире непрезентабельно. Например, винтажная линия в стиле ретро может стать отличным дополнением интерьера и придать дому очарование старины. Но, во-первых, элементы для такой проводки стоят дорого, а во-вторых, монтировать ее стоит, только если дизайн помещения выдержан в соответствующем стиле.

Пример готовой открытой электропроводки, проложенной в кабель-каналах на видео:

Монтаж проводки в жестких трубах

В последнее время многие люди открывают для себя установку внешней проводки с использованием жестких труб из пластика. В этом случае кабели помещаются внутрь трубопроводов, которые затем на специальных опорах фиксируют к стенам. Для облегчения такой установки разработано большое количество вспомогательных устройств (тройники, кабельные муфты, Т-образные разветвления).

Основным преимуществом такого монтажа является высокая степень защиты электрических проводников от воздействия воды, а также от повреждений механического характера.

В связи с этим такой способ монтажа чаще всего используется в погребах, гаражах и подвальных помещениях. Но это не значит, что наружная электропроводка не может быть проложена таким способом на дачном участке, в городской квартире или загородном доме, поскольку внешне изоляционные трубы выглядят вполне привлекательно.

Особенности монтажа открытой электропроводки в трубах IRL

При прокладке электрической линии в изоляционных трубах нужно помнить некоторые важные моменты:

  • Трубопроводы должны крепиться к стенам таким образом, чтобы расстояние между ними составляло от 80 см, при этом от электрического прибора или элемента до ближнего фиксатора должно быть не менее 10 см.
  • Соединять кабели между собой можно только на клеммах электрических элементов или внутри специальных соединительных коробок.

Соединение проводников в трубах недопустимо.

  • Радиус изгиба трубопроводов должен быть больше их диаметра как минимум в 6 раз.

Для такого вида монтажа предусмотрены специальные фиксирующие приспособления. Список их можно найти как в интернете, так и в специальной литературе.

Если по какой-либо причине купить специальные фиксаторы вы не можете, для установки изоляционных труб можно воспользоваться обычной строительной перфолентой. Для этого нужно отрезать от мотка кусок нужной длины и закрепить ее на поверхности. Концевые крепления нужно делать под углом и немного от себя, чтобы лента не провисала. Затем труба крепится стяжками по всей длине. Иногда, при невозможности достать специальные фиксаторы, крепление с помощью перфоленты может оказаться вполне удачным решением.

Пример монтажа трубопровода для электропроводки на видео:

Необходимые инструменты для монтажа проводки в трубах

Такой метод установки не требует большого количества инструментов. Для работы вам понадобятся:

  • Разметочный шнур.
  • Перфоратор (для работы с бетонными стенами). К этому аппарату потребуется также сверло нужного диаметра.
  • Отвес.
  • Рулетка.
  • Молоток.
  • Строительный уровень.
  • Ножовка по металлу.

Для соединения на сложных участках понадобится две муфты, а также гофра. Установка трубопроводов производится таким образом, чтобы внутри них не скапливалась влага. Поэтому нужно обратить особое внимание на качество резинового уплотнителя, который устанавливается в месте стыка трубы с электрическим элементом.

Желательно пользоваться усиленными уплотнениями, соответствующими диаметру изоляционной трубы. При установке манжета должна небольшой частью проникать в электроустановочное изделие.

Если нет уплотнительной манжеты, то провод рекомендуется вводить снизу.

Достоинства и недостатки метода

К плюсам монтажа электрической проводки в изоляционных трубах относятся:

  • Легкость установки.
  • Дополнительная защита проводников от механических повреждений и воздействия влаги.
  • Привлекательный внешний вид.

Минусы у этого способа следующие:

  • Необходимо точно подбирать трубы по размеру.
  • Требуется довольно много дополнительных принадлежностей.

В целом установка открытой проводки в трубах является вполне рабочим методом, который позволяет надежно защитить кабели от повреждения и придать линии элегантность.

Заключение

В этом материале мы рассказали о том, что такое открытая проводка, каковы ее особенности и как производится ее монтаж различными способами. Эта информация поможет вам определиться с выбором типа проводки, а при необходимости — провести линию электропитания своими руками.

398-Открытая проводка на изоляторах | Solar365

I. Общие

физического урона. Если открытые проводники пересекают балки потолка и стойки стен и подвергаются физическому повреждению, они должны быть защищены одним из следующих методов:

(1) Защитные полосы номинальной толщиной не менее 25 мм (1 дюйм) и высотой не менее изолирующих опор, размещенные с каждой стороны проводки и рядом с ней.

(2) Прочная подножка диаметром не менее 13 мм O / 2 дюйма.)

толщиной сзади жилы со стороной

398.1 Область применения. В этой статье рассказывается об использовании, установке,

и конструкции открытой проводки на изоляторах
.

398,2 Определение.

Обрыв проводки на изоляторах. Метод открытой проводки с использованием зажимов, ручек, трубок и гибких трубок для защиты и поддержки одиночных изолированных проводов, проходящих внутри или на зданиях.

II. Установка

398.10 Использование разрешено.Открытая проводка на изоляторах разрешается только для промышленных или сельскохозяйственных предприятий в системах номинальным напряжением 600 В или ниже, а именно:

(1) В помещении или на открытом воздухе

(2) Во влажных или сухих помещениях

(3) В случае воздействия агрессивных паров

(4) За услуги

398.12 Использование не разрешено. Открытая проводка на изоляторах не должна устанавливаться там, где она скрыта конструкцией здания.

398,15 Открытые работы.

(A) Сухие места.В сухих помещениях, не подверженных физическому повреждению, разрешается отдельно заключать проводники в гибкие неметаллические трубки. Трубка должна быть непрерывной длины, не превышающей

.

4,5 м (15 футов) и крепится к поверхности ремнями с интервалом не более 1,4 м (4 фута).

(B) Вход в помещения, подверженные сырости, сырости или коррозионным испарениям. Проводники, входящие или покидающие места, подверженные сырости, сырости или коррозионным парам, должны иметь петли для капель на них и затем проходить вверх и внутрь снаружи зданий или из сырых, влажных или агрессивных мест через не -горючие, непоглощающие изоляционные трубки.

FPN: См. 230.52 для отдельных проводов, вводимых в здания или другие сооружения.

(C) Подвержен физическому урону. Считается, что проводники в пределах 2,1 м (7 футов) от пола подвергаются воздействию

ограждений. Подножки должны выступать не менее чем на 25 мм (1 дюйм) за пределы проводников, но не более чем на 50 мм (2 дюйма), а защитные стороны должны быть не менее 50 мм (2 дюйма) в высоту и не менее 25 мм. (1 дюйм), номинальная, по толщине.
Бокс изготовлен в соответствии с 398.15 (C) (1) или (C) (2)
и снабжены крышкой, расположенной на расстоянии не менее 25 мм (1 дюйм)
от проводников внутри. При защите вертикальных проводников
на боковых стенках бокс должен быть закрыт сверху, а отверстия, через которые проходят проводники
, должны быть загнуты втулками. (4) Жесткий металлический трубопровод
, промежуточный металлический канал, жесткий неметаллический канал
или электрические металлические трубы. При установке в металлический трубопровод
, проводники должны быть заключены в непрерывные отрезки
утвержденных гибких труб.

398.17 Сквозные или параллельные элементы каркаса. Открытые проводники должны быть отделены от соприкосновения со стенами, полом, деревянными поперечинами или перегородками, через которые они проходят, трубками или втулками из негорючего, неабсорбирующего изоляционного материала. Если проходной изолятор короче отверстия, следует использовать водонепроницаемую втулку из непроводящего материала.

Сращивания открытой проводки на чердаке опасны

Подмостки и чердаки в наших домах — темные и влажные места, которые часто становятся постоянным местом обитания вредителей и грызунов.Идея посетить эти места не вызывает восторга, но, как сразу заметят многие хорошие электрические подрядчики в Атланте, большинство проблем с электричеством во многих домах происходят именно из-за этих мест.

Проблемы с электричеством обычно возникают после проекта реконструкции, поэтому, если вы воспользовались новой государственной политикой в ​​отношении налоговых льгот при ремонте дома и с тех пор испытываете проблемы с электричеством, сейчас самое время взять фонарик и проверить свой запущенный чердаки, так как есть большая вероятность, что ваша электрическая система может быть повреждена.

Неопытные электрики часто соединяют или разрезают электрические линии и делают соединения даже без использования распределительной коробки и крышки. Они думают, что никто никогда не залезет в эти пространства и не узнает, что они оставили. В результате эти неправильные соединения будут обнажены на чердаках и могут вызвать множество проблем. Открытые сращивания проводов, обнаруженные на чердаке вашего дома во время осмотра, могут добавить еще больше вмятины на ваши банковские счета.

Если термин «открытый сращивание проводов» звучит для вас по-гречески, то, говоря простым языком, сращивание — это соединение, которое выполняется между двумя проводами.Для сращивания обычно используются небольшие пластиковые приспособления, похожие на наперстки, известные как проволочные гайки. Эти соединения накручиваются на электрические провода для обеспечения надежного соединения.

В соответствии с национальными электротехническими нормами, эти соединения следует размещать в закрытом электрическом ящике из пластика или металла. Провода должны быть помещены внутри закрытой коробки, потому что, если соединительные провода будут перегружены или ослаблены, они могут нагреться и вызвать искры. Если оставить эти провода на открытом воздухе, искры могут вызвать пожар.

Открытые сращивания проводов — это верный путь к аварийной ситуации, и их следует устранять сразу же после обнаружения проблемы. Если на чердаке есть открытые стыки проводки, обратитесь к опытному подрядчику по электрике в Атланте, чтобы быстро устранить проблему.

проводка — я должен протянуть часть кабеля внутри коробки?

Внутри коробки вам потребуется не менее 1/4 дюйма оболочки кабеля.

Убедитесь, что в коробку входит не менее 1/4 дюйма оболочки кабеля.Это требуется NEC 314.17 (B) для металлических коробок и (C) для пластиковых, чтобы гарантировать, что кабельный зажим зажимает оболочку, снимая напряжение оболочки с коробкой, чтобы напряжения на кабеле не передавались на соединения в коробке и защита изоляции проводов внутри кабеля от повреждения зажимом, опирающимся непосредственно на них:

(B) Металлические ящики и корпуса трубопроводов. Где металлические ящики или
корпуса кабелепровода устанавливаются с проводкой с опорой на мессенджер,
открытая проводка на изоляторах или скрытая трубчатая проводка,
проводники должны вводиться через изолирующие вводы или в сухом
местоположения через гибкую трубку, идущую от последней изолирующей опоры на расстояние не менее 6 мм (¼ дюйма.) внутри коробки и
за пределами каких-либо кабельных зажимов. Где кабель с неметаллической оболочкой или
используется многожильный кабель типа UF, оболочка должна расширяться
не менее 6 мм (¼ дюйма) внутри коробки и за ее пределами
кабельный зажим. За исключением случаев, предусмотренных в 300.15 (C), проводка должна
быть надежно закрепленным на коробке или корпусе кабелепровода. Где дорожка качения
или кабель установлен в металлических коробках или корпусах кабелепровода,
кабельный канал или кабель должны быть прикреплены к таким коробкам и кабелепроводу.
тела.

(C) Неметаллические коробки и тела кабелепровода. Неметаллический
ящики и корпуса трубопроводов должны подходить для самых низких
термостойкий проводник, входящий в коробку. Если неметаллические коробки и корпуса кабелепровода используются с проводкой с опорой на курьеры, открытая проводка на изоляторах или скрытая проводка
трубчатая проводка, проводники должны входить в коробку.
через отдельные отверстия. Если гибкие трубки используются для
окружать проводники, трубка должна выходить из последнего
изоляционная опора не менее чем на 6 мм (¼ дюйма) внутри коробки
и за пределами любого кабельного зажима.Где в неметаллической оболочке
кабель или многожильный кабель типа UF, оболочка должна
выступать не менее чем на 6 мм (¼ дюйма) внутри коробки и за ее пределы
любой кабельный зажим. Во всех случаях все разрешенные методы подключения
крепятся к ящикам.

Исключение: кабель с неметаллической оболочкой или многожильный кабель.
Кабель типа UF используется с одиночными коробками не более номинального размера.
размер 57 мм × 100 мм (2¼ дюйма × 4 дюйма) для монтажа в стены или потолок,
и где кабель закреплен в пределах 200 мм (8 дюймов.) коробки, измеренной вдоль оболочки и в том месте, где оболочка проходит через кабель.
выбивка не менее 6 мм (¼ дюйма), крепление кабеля к коробке должно
не требуется. Допускается несколько кабельных вводов в одном
отверстие для выбивки кабеля.

Понимание открытых площадок и варианты ремонта | Scribeware

Кружком показан третий контакт или гнездо для заземления оборудования в трехконтактной розетке.

Заземление оборудования в жилой проводке часто рассматривается как «третий контакт» в электрической розетке и третий неизолированный провод в электрической цепи.Системы бытовой электропроводки будут работать должным образом без заземления оборудования, но эти проводники делают наши электрические системы более безопасными, обеспечивая путь с низким сопротивлением для возврата тока короткого замыкания в электрическую панель и отключения прерывателя, чтобы отключить опасное состояние отказа. Дома, построенные до принятия электрического кодекса 1962 года, редко имели заземляющие провода для оборудования. Большинство этих домов были двухконтактными или двухпроводными.

Открытое заземление — это трехконтактная розетка, не подключенная к заземляющему проводу оборудования.Это небезопасно, потому что устройство, которое предназначено для использования заземления оборудования для разрядки небезопасного состояния повреждения, не будет иметь проводника для разрядки этого повреждения. Открытые площадки — обычное дело в домах, построенных до принятия Электротехнических правил 1962 года. Когда старые двухконтактные розетки заменяются современными трехконтактными и не добавляется заземляющий провод, создается открытое заземление. Также можно встретить открытые площадки в домах после 1962 года, где по той или иной причине отключился заземляющий провод оборудования.

Жилая электрическая система менее безопасна, когда нет заземления оборудования, и это состояние усугубляется, когда у вас есть открытое заземление. Чтобы понять почему, представьте, что вы подключаете к розетке прибор с металлической оболочкой, который может быть под напряжением — возможно, старый электроинструмент или пылесос. Если эта куртка находится под напряжением, устройство должно разрядить эту неисправность на заземляющий провод оборудования…. но нет проводника для устранения неисправности. Ваши шансы получить удар электрическим током увеличились.Это плохо, но бывает и хуже. Если эта же схема также имеет обратную полярность, где горячий и нейтральный полюса находятся в обратном направлении, что также является распространенным дефектом, теперь вы можете подать питание на кожух прибора, просто подключив его. Вам даже не нужно будет включать прибор, чтобы получить удар током. Это обычное явление электробезопасности: одна ошибка немного небезопасна, но множественные дефекты могут быстро перерасти в серьезную угрозу безопасности. Это показывает, почему так важно серьезно относиться даже к небольшой проблеме с проводкой.

Вот несколько вариантов решения этой относительно распространенной проблемы.

Я надеюсь, что эта краткая статья дает некоторое представление о том, что такое открытый грунт, как его можно исправить и почему так важно ремонтировать.

Scribeware — это простое программное обеспечение для отчетов о проверках, которое позволяет быстро и легко писать качественные экспертные отчеты. Созданный командой опытных домашних инспекторов с обширными встроенными библиотеками комментариев, доступом к шаблонам, созданным отраслевыми экспертами, и интуитивно понятным, интерактивным и легким для чтения интерфейсом, он предназначен для вывода вашего инспекционного бизнеса на новый уровень .

Open Wiring Fault (P0A04)

Open Wiring Fault (P0A04) Неисправность обрыва проводки (P0A04)

Эта неисправность представляет собой серьезный код, который эффективно отключает BMS и часто вызывает появление многих других кодов неисправности. При диагностике ошибок в первую очередь следует исправить этот код ошибки. Этот код ошибки указывает на то, что Orion BMS определила, что провод отвода ячейки либо слабо подключен, либо не подключен, и в результате он определил, что он не может точно измерить напряжения ячейки.Неисправности проводки могут быть вызваны неправильно подключенными отводами элементов, ослабленным соединением отводов элементов, отводами ячеек, которые не подключены к батарее, перегоранием внутренних предохранителей внутри BMS или другим внутренним повреждением BMS из-за предыдущего неправильного подключения.

Предупреждение: Никогда не продолжайте использовать поврежденный блок. Поврежденные блоки должны быть немедленно отключены от всех жгутов проводов и источников питания, включая ответвители ячеек и основные вводы / выводы. Обратитесь на завод или к авторизованному дилеру для оценки и ремонта.Внутри устройства нет деталей, обслуживаемых пользователем, и открытие корпуса аннулирует гарантию. Из-за опасного напряжения и рисков, связанных с ненадлежащим ремонтом, пользователи никогда не должны пытаться отремонтировать поврежденный блок BMS. Ewert Energy не несет ответственности за ущерб, вызванный попыткой пользователя отремонтировать или продолжающимся использованием поврежденного блока BMS.

Примечание: Orion BMS сканирует это состояние неисправности через заданные интервалы, и для появления этой ошибки может потребоваться несколько минут, в зависимости от серьезности состояния неисправности.Это особенно верно, если провод имеет соединение с высоким импедансом или периодически выходит из строя. Определенные периодические ошибки подключения могут не вызывать появление этого сообщения об ошибке, так как ошибка должна присутствовать в течение минимального времени для срабатывания.

Примечание: Возможно для «незаселенного»? ячейка должна отображаться под списком «открытых проводов» на вкладке диагностических кодов неисправностей, даже если они подключены правильно. Несмотря на то, что ячейка может быть в списке, она не будет устанавливать фактический код ошибки.

Результат этого кода ошибки:

  1. При наличии этой ошибки BMS перейдет в режим защиты от сбоев по напряжению.Отказоустойчивый режим по напряжению — самый серьезный и ограничительный режим отказа. Поскольку BMS не может гарантировать безопасность элементов, этот код неисправности запрещает BMS разрешать зарядку и разрядку.

  2. Один обрыв провода (неисправность проводки) в группе ячеек может привести к неправильному измерению напряжения в остальной части группы ячеек. Напряжения элементов могут быть искусственно выше или ниже из-за эффектов защитных диодов, содержащихся в Orion BMS, и нельзя доверять, когда присутствует это сообщение об ошибке.

Устранение этой ошибки с кодом:

Эта ошибка обычно вызвана либо ослабленным или отсоединенным проводом отвода ячейки, либо последующим внутренним повреждением BMS из-за предыдущего неправильного подключения, например, реверсирования двух отводов ячейки.

Шаг 1) Утилита Orion BMS укажет, какие номера ответвлений ячеек, обнаруженные BMS, открыты. Обратите внимание, что это позиции ответвлений на самой BMS и не обязательно соответствуют фактическим номерам ячеек.Осмотрите жгут проводов на предмет очевидных проблем, таких как отсоединенные провода или явно ослабленные провода. Окисление клемм, незакрепленные клеммы и плохие обжимы могут вызвать проблемы и могут быть неочевидными. Если используются внешние предохранители, убедитесь, что они оба исправны и имеют достаточно низкое сопротивление.

Шаг 2) Протестируйте жгут проводов с помощью инструмента проверки отводов Orion BMS. Инструмент проверки ответвлений предназначен для проверки напряжения каждого ответвления ячейки и индикации обнаружения ошибок проводки.Инструмент проверки ответвлений может обнаружить полностью отключенные провода и провода с очень высоким сопротивлением. Возможно, что если провода периодически ослаблены или имеют лишь умеренно высокий импеданс, инструмент может их не обнаружить.

Шаг 3) Если BMS ранее была подключена неправильно, возможно, внутреннее повреждение BMS может вызвать это состояние неисправности. Во всех версиях аппаратного обеспечения Orion BMS каждый ответвитель ячейки имеет внутренний предохранитель, включенный последовательно с ответвителем, чтобы защитить BMS от значительных повреждений и защитить жгуты проводов в случае, если ток протекает через ответвители элементов.В версиях аппаратного обеспечения D и ранее предохранители рассчитаны на срабатывание, если какая-либо ячейка подвергается воздействию более 6 В или менее 0 В по отношению к следующей младшей ячейке. Если это произойдет, даже на очень короткое время, предохранитель перегорит, и отвод элемента будет вести себя как обрыв провода, поскольку он открыт изнутри.

Версия оборудования E

Аппаратное обеспечение версии E может выдерживать многие распространенные ошибки подключения и обычно «сбрасывается». после устранения ошибки подключения без перегорания внутреннего предохранителя, однако ошибки подключения, в результате которых два отвода соседних ячеек подвергаются воздействию напряжения более +/- 24 В, все же могут привести к перегоранию внутренних плавких предохранителей.Если предохранители перегорели, необходимо вернуть блок BMS в сервисный центр. Варианты обновления доступны с более ранних версий до версии E.

Монтаж и прокладка проводов, шнуровка и связывание пучков проводов — бортовая электрическая система

Монтаж и прокладка проводов

Открытая проводка

Соединительный провод используется в открытых жгутах «точка-точка», обычно внутри или в герметичном фюзеляже, причем каждый провод обеспечивает достаточную изоляцию, чтобы противостоять повреждениям при обращении и эксплуатации.Электропроводка часто устанавливается в самолетах без специальных ограждающих средств. Эта практика известна как открытая проводка и предлагает такие преимущества, как простота обслуживания и меньший вес.

Группы и связки проводов и трассировка

Провода часто устанавливаются связками, чтобы создать более организованный монтаж. Эти жгуты проводов часто называют жгутами проводов. Жгуты проводов часто изготавливаются на заводе или в электротехнической мастерской на монтажной доске, так что жгуты проводов могут быть предварительно скомпонованы для установки в самолет.[Рис. 1] В результате все привязные ремни для конкретной установки самолета идентичны по форме и длине. Жгут проводов можно закрыть экраном (металлической оплеткой), чтобы избежать электромагнитных помех. Следует избегать группирования или связывания определенных проводов, таких как электрически незащищенная силовая проводка или проводка, дублирующая жизненно важное оборудование. Пучки проводов, как правило, должны быть менее 75 проводов или от 11⁄2 до 2 дюймов в диаметре, где это практически возможно. Когда несколько проводов сгруппированы в распределительных коробках, клеммных колодках, панелях и т. Д., идентичность групп внутри пакета может быть сохранена.

Рис. 1. Плата для закрепления жгутов кабелей

Провисание пучков проводов

Электропроводку следует прокладывать с достаточным провисом, чтобы пучки и отдельные провода не находились под напряжением. Провода, подключенные к подвижному или амортизированному оборудованию, должны иметь достаточную длину, чтобы обеспечить полный ход без натяжения жгута.Проводка клеммных наконечников или разъемов должна иметь достаточный провисание, чтобы можно было провести два повторных подключения без замены проводов. Это провисание должно быть в дополнение к петле оттока и припуску для подвижного оборудования. Обычно группы или пучки проводов не должны отклоняться более чем на 1⁄2 дюйма между точками опоры. [Рис. 2] Это значение может быть превышено, если нет возможности соприкосновения группы или жгута проводов с поверхностью, которая может вызвать истирание. На каждом конце должен быть достаточный зазор, чтобы можно было заменить клеммы и упростить техническое обслуживание; не допускать механических нагрузок на провода, кабели, соединения и опоры; допускать свободное движение ударно-вибрационного оборудования; и позволять перемещать оборудование по мере необходимости для выполнения центровки, обслуживания, настройки, снятия пылезащитных крышек и замены внутренних компонентов при установке в самолет.

Рис. 2. Провисание между опорами кабельного жгута

Скрученные провода

Если это указано на инженерном чертеже или когда это делается на местном уровне, иногда необходимо скручивать параллельные провода. Ниже приведены наиболее распространенные примеры:

  1. Электропроводка вблизи магнитного компаса или магнитного клапана
  2. Трехфазная распределительная проводка
  3. Некоторые другие провода (обычно радиопроводы), как указано на технических чертежах

Скрутите провода так, чтобы они плотно прилегали друг к другу, делая примерно такое количество витков на фут, как показано на рисунке 3.Всегда проверяйте изоляцию провода на предмет повреждений после скручивания. Если изоляция порвана или изношена, замените провод.

Рисунок 3.Рекомендуемое количество витков проволоки на фут

Соединения в пучках проводов

Соединение допускается на проводке, если это не влияет на надежность и электромеханические характеристики проводки. Соединение силовых проводов, коаксиальных кабелей, мультиплексной шины и проводов большого сечения должно иметь утвержденные данные. Сращивание электрического провода должно быть сведено к минимуму и полностью исключено в местах, подверженных сильной вибрации. Сращивание отдельных проводов в группе или связке должно иметь инженерное разрешение, а место сращивания (-ов) должно быть расположено таким образом, чтобы обеспечивать возможность периодической проверки.

Для сращивания отдельных проводов доступны многие типы авиационных соединителей. Предпочтительно использовать самоизолированный соединительный элемент; однако можно использовать неизолированный соединительный элемент, при условии, что он покрыт пластиковой муфтой, закрепленной с обоих концов. Экологически закрытые соединения, соответствующие стандарту MIL-T-7928, обеспечивают надежное соединение в зонах SWAMP. Однако можно использовать неизолированный соединительный элемент, при условии, что он покрыт двухслойной термоусадочной муфтой из подходящего материала.

Между любыми двумя соединителями или другими точками разъединения не должно быть более одного стыка в одном сегменте провода. Исключения включают в себя присоединение к запасному гибкому выводу герметизированного разъема, при сращивании нескольких проводов к одному проводу, при регулировке размера провода, чтобы он соответствовал размеру обжимного цилиндра контактов разъема, а также при необходимости произвести утвержденный ремонт.

Соединения в пучках необходимо располагать в шахматном порядке, чтобы свести к минимуму любое увеличение размера пучка, не позволяя пучку поместиться в предназначенное для него пространство или вызывая перегрузку, которая отрицательно влияет на обслуживание.[Рисунок 4]

Рис. 4. Стыки в пучке проводов, расположенные в шахматном порядке

Соединения не должны использоваться в пределах 12 дюймов от оконечного устройства, за исключением случаев присоединения к запасному выводу гибкого провода герметизированного оконечного устройства, для сращивания нескольких проводов к одному проводу или для регулировки размеров проводов таким образом, чтобы они были совместимы с контактом. размеры обжимного ствола.

Радиусы изгиба

Минимальный радиус изгиба в группах или пучках проводов не должен быть менее чем в 10 раз больше наружного диаметра самого большого провода или кабеля, за исключением клеммных колодок, где провода разрываются на концах или в обратном направлении в пучке.Если провод имеет подходящую опору, радиус может быть в три раза больше диаметра провода или кабеля. Если нецелесообразно прокладывать проводку или кабели в пределах требуемого радиуса, изгиб должен быть заключен в изолирующую трубку. Радиус для провода термопары должен быть выбран в соответствии с рекомендациями производителя и должен быть достаточным, чтобы избежать лишних потерь или повреждения кабеля. Убедитесь, что радиочастотные кабели (например, коаксиальный и триаксиальный) изогнуты с радиусом не менее шести раз больше внешнего диаметра кабеля.

Защита от натирания

Провода и группы проводов должны быть защищены от истирания или истирания в тех местах, где контакт с острыми поверхностями или другими проводами может повредить изоляцию или может возникнуть истирание корпуса или других компонентов. Повреждение изоляции может вызвать короткое замыкание, неисправность или непреднамеренное срабатывание оборудования.

Защита от высоких температур

Электропроводку необходимо прокладывать вдали от высокотемпературного оборудования и линий, чтобы предотвратить повреждение изоляции.Провода должны быть рассчитаны таким образом, чтобы температура проводника оставалась в пределах максимальной спецификации провода, если принять во внимание температуру окружающей среды и повышение температуры, связанные с допустимой нагрузкой по току. Также следует учитывать остаточный нагрев, вызванный воздействием солнечного света, когда воздушное судно находится на стоянке в течение длительных периодов времени. Провода, такие как те, которые используются в системах обнаружения пожара, пожаротушения, отключения подачи топлива и автономного управления полетом, которые должны работать во время и после пожара, должны быть выбраны из тех типов, которые соответствуют требованиям для обеспечения целостности цепи после воздействия огня. на указанный период.Изоляция проводов быстро разрушается при воздействии высоких температур.

Отделите провода от высокотемпературного оборудования, такого как резисторы, выхлопные трубы, нагревательные каналы, чтобы предотвратить пробой изоляции. Изолируйте провода, которые должны проходить через горячие участки, с помощью высокотемпературного изоляционного материала, такого как стекловолокно или ПТФЭ. Избегайте высокотемпературных зон при использовании кабелей с мягкой пластиковой изоляцией, например полиэтиленом, поскольку эти материалы подвержены износу и деформации при повышенных температурах.Многие коаксиальные кабели имеют такую ​​изоляцию.

Защита от растворителей и жидкостей

Дуговое замыкание между электрическим проводом и металлической линией горючей жидкости может пробить линию и привести к пожару. Необходимо приложить все усилия, чтобы избежать этой опасности, физически отделив провод от линий и оборудования, содержащих кислород, масло, топливо, гидравлическую жидкость или спирт. Электропроводка должна быть проложена над этими линиями и оборудованием с минимальным расстоянием 6 дюймов или более, когда это возможно.Когда такое расположение нецелесообразно, проводку необходимо проложить так, чтобы она не проходила параллельно жидкостным линиям. Расстояние между проводкой и такими линиями и оборудованием должно быть не менее 2 дюймов, за исключением случаев, когда проводка жестко зажата для сохранения расстояния не менее 1⁄2 дюйма, или когда она должна быть подключена непосредственно к оборудованию, транспортирующему жидкость. Установите зажимы, как показано на Рисунке 5. Эти зажимы не должны использоваться как средство поддержки пучка проводов. Дополнительные зажимы должны быть установлены для поддержки пучка проводов и зажимов, прикрепленных к той же конструкции, которая используется для поддержки линии (линий) жидкости, чтобы предотвратить относительное движение.

Рис. 5. Положительное разделение проводов и линий жидкости и зажимы для проводов

Провода или группы проводов должны входить в распределительную коробку или заканчиваться на части оборудования в восходящем направлении, где это практически возможно. Убедитесь, что имеется ловушка или капельная петля для предотвращения попадания жидкостей или конденсата на концы проводов или кабелей, которые наклонены вниз к разъему, клеммной колодке, панели или соединительному блоку.Капельная петля — это область, в которой провода проходят вниз, а затем вверх к соединителю. [Рис. 6] Жидкости и влага будут течь по проводам к нижней части контура и собираться там, чтобы капать или испаряться, не влияя на электрическую проводимость в проводе, соединении или подключенном устройстве.

Рис. 6. Капельная петля.

Если провода должны быть проложены вниз к распределительной коробке или электрическому блоку, а капельная петля невозможна, вход должен быть герметизирован в соответствии со спецификациями производителя, чтобы предотвратить попадание влаги в коробку / блок.Провода и кабели, проложенные в трюмах и других местах, где собираются жидкости, должны прокладываться как можно дальше от самой нижней точки или иным образом иметь влагонепроницаемое покрытие.

Защита проводов в колесных арках

Провода, расположенные на шасси и в области колесной арки, могут подвергаться воздействию многих опасных условий, если не имеют соответствующей защиты. Там, где пучки проводов проходят через точки изгиба, не должно быть никаких напряжений в креплениях или чрезмерного провисания при полном выдвижении или втягивании деталей.Проводку и защитные трубки необходимо часто проверять и заменять при первых признаках износа.

Провода должны быть проложены так, чтобы жидкость вытекала из разъемов. Если это невозможно, разъемы необходимо заделать. Электропроводка, которая должна быть проложена в колесных арках или других внешних зонах, должна иметь дополнительную защиту в виде оболочки жгута и разгрузки от натяжения разъема. Кабелепроводы или гибкие рукава, используемые для защиты проводки, должны быть оборудованы дренажными отверстиями для предотвращения попадания влаги.

Технический специалист должен проверить во время осмотра, что провода и кабели надлежащим образом защищены в колесных арках и других местах, где они могут быть повреждены от ударов камней, льда, грязи и т. Д. (Если изменение прокладки проводов или кабелей нецелесообразно, используйте защитную оболочку. может быть установлен). Этот тип установки должен быть сведен к минимуму.

Установка зажима

Провода и жгуты проводов должны поддерживаться зажимами или пластиковыми кабельными хомутами. [Рис. 7] Зажимы и другие основные опорные устройства должны быть изготовлены из материалов, совместимых с их установкой и окружающей средой с точки зрения температуры, сопротивления жидкости, воздействия ультрафиолетового (УФ) света и механических нагрузок на пучки проводов.Расстояние между ними не должно превышать 24 дюйма. Зажимы на пучках проводов должны быть выбраны так, чтобы они плотно прилегали без защемления проводов [Рисунки 8–10]

Рис. 7. Проволочные зажимы

Внимание: использование металлических зажимов на коаксиальных РЧ-кабелях может вызвать проблемы, если зажимная посадка такова, что исходное поперечное сечение РЧ-кабеля искажено.

Зажимы на пучках проводов не должны позволять пучку перемещаться через зажим при приложении небольшого осевого усилия.Зажимы на ВЧ-кабелях должны подходить без защемления и должны быть достаточно плотными, чтобы кабель не мог свободно перемещаться через зажим, но может позволить кабелю проскользнуть через зажим при приложении небольшого осевого усилия. Кабель или жгут проводов можно обернуть одним или несколькими витками изоленты, если это необходимо для достижения такой посадки. Запрещается использовать пластиковые зажимы или кабельные стяжки, если их выход из строя может привести к нарушению работы подвижных органов управления, контакту жгута проводов с подвижным оборудованием или истиранию основных или незащищенных проводов.Их нельзя использовать на вертикальных участках, где непреднамеренное смещение провисания может привести к истиранию или другим повреждениям. Зажимы должны устанавливаться так, чтобы их крепежные детали располагались над ними, где это возможно, так, чтобы они не поворачивались в результате веса пучка проводов или натирания пучка проводов. [Рисунок 8]

Рисунок 8. Безопасный уголок для кабельных зажимов

Для поддержки пучка проводов вдоль участка следует использовать зажимы, футерованные неметаллическим материалом.Между зажимами можно использовать стяжку, но ее не следует рассматривать как замену адекватному зажиму. Клейкие ленты подвержены старению и поэтому неприемлемы в качестве зажимного средства. [Рисунок 9]

Рис. 9. Типовое крепежное оборудование для кабельных зажимов MS-21919

Задняя часть зажима, когда это возможно, должна опираться на конструктивный элемент. [Рис. 10] Для сохранения зазора между проводами и конструкцией следует использовать стойки.Зажимы должны быть установлены таким образом, чтобы электрические провода не соприкасались с другими частями летательного аппарата при воздействии вибрации. Следует оставить достаточный зазор между последним зажимом и электрооборудованием, чтобы предотвратить деформацию клемм и свести к минимуму неблагоприятные воздействия на ударно установленное оборудование. Если провода или пучки проводов проходят через переборки или другие элементы конструкции, необходимо предусмотреть втулку или подходящий зажим для предотвращения истирания.

Рисунок 10.Установка кабельного зажима на конструкцию

Когда жгут проводов зажат в нужном положении, если между вырезом в перегородке и жгутом проводов имеется зазор менее 3⁄8 дюйма, необходимо установить подходящую втулку, как показано на рисунке 11. Втулку можно разрезать под углом 45 °. Угол ° для облегчения установки при условии, что он закреплен на месте и паз находится в верхней части выреза.

Рисунок 11.Зажим в отверстии перегородки

Осмотр проводов и кабельных зажимов

Проверьте надежность затяжки зажимов проводов и кабелей. Если кабели проходят через конструкцию или переборки, проверьте правильность зажима и втулки. Проверьте наличие достаточного люфта между последним зажимом и электронным оборудованием, чтобы предотвратить натяжение кабельных клемм и свести к минимуму неблагоприятное воздействие на ударно установленное оборудование. Провода и кабели поддерживаются подходящими зажимами, втулками или другими устройствами с интервалом не более 24 дюймов, за исключением случаев, когда они находятся в желобах, каналах или трубопроводах.Опорные устройства должны быть подходящего размера и типа, а провода и кабели должны быть надежно закреплены на месте без повреждения изоляции.

Используйте металлические стойки, чтобы поддерживать зазор между проводами и конструкцией. Лента или трубки неприемлемы в качестве альтернативы стойкам для поддержания зазора. Установите фенольные блоки, пластиковые вкладыши или резиновые втулки в отверстия, переборки, полы или конструктивные элементы, где невозможно установить угловые зажимы для обеспечения разделения проводки.В таких случаях может использоваться дополнительная защита в виде пластика или изоляционной ленты.

Надежно закрепите фиксирующие болты зажима, чтобы движение проводов и кабелей ограничивалось расстоянием между точками опоры, а не паяными или механическими соединениями на клеммных штырях или разъемах.

Меры предосторожности при подключении подвижных элементов управления

Зажимы проводов, проложенных рядом с подвижными элементами управления полетом, должны быть закреплены стальной арматурой и должны располагаться на таком расстоянии, чтобы выход из строя одной точки крепления не мог повлиять на органы управления.Минимальное расстояние между проводкой и подвижными элементами управления должно составлять не менее 1⁄2 дюйма, когда пучок перемещается легким давлением руки в направлении элементов управления.

Трубопровод

Трубопроводы изготавливаются из металлических и неметаллических материалов, жестких и гибких форм. В первую очередь, его предназначение — механическая защита кабелей или проводов. Размер кабелепровода следует выбирать для конкретного применения жгута проводов, чтобы упростить обслуживание и возможное расширение схемы в будущем, указав внутренний диаметр (ID) кабелепровода примерно на 25% больше, чем максимальный диаметр жгута проводов.[Рисунок 12]

Рис. 12. Гибкий трубопровод

Проблем с кабелепроводами можно избежать, следуя этим рекомендациям:

  • Не размещайте кабелепровод, где пассажиры или обслуживающий персонал могут использовать его в качестве опоры для рук или ног.
  • Обеспечьте дренажные отверстия в самой нижней точке кабелепровода. Заусенцы при сверлении следует аккуратно удалить.
  • Опорный кабелепровод для предотвращения трения о конструкцию и нагрузки на его концевые фитинги.
Жесткий трубопровод

Поврежденные участки кабелепровода следует отремонтировать, чтобы предотвратить повреждение проводов или пучка проводов, которые могут занимать до 80 процентов площади трубы. Минимальные допустимые радиусы изгиба трубок для жестких трубопроводов показаны на рис. 13. Перегибы или складки изгибов в жестких трубах не рекомендуются и должны быть заменены. Изгибы трубок, которые были сплющены в форму эллипса и имеют меньший диаметр менее 75 процентов от номинального диаметра трубки, следует заменять, поскольку площадь трубки уменьшилась как минимум на 10 процентов.На сформированной и обрезанной до окончательной длине трубке следует удалить заусенцы, чтобы предотвратить повреждение изоляции провода. При установке сменных трубных секций с фитингами на обоих концах следует позаботиться о том, чтобы исключить механическое напряжение.

Номинал
радиус изгиба (дюймы)

Рисунок 13.Минимальный радиус изгиба жесткой трубы

Гибкий трубопровод

Гибкий алюминиевый кабелепровод, соответствующий спецификации MIL-C-6136, доступен в двух типах: Тип I, гибкий гибкий кабелепровод без покрытия, и Тип II, гибкий кабельный канал с резиновым покрытием. Доступен гибкий латунный кабелепровод, соответствующий спецификации MIL-C-7931, который обычно используется вместо гибкого алюминия там, где необходимо минимизировать радиопомехи. Также доступна гибкая пластиковая трубка. (Ссылка MIL-T-8191A.) Гибкий кабелепровод может использоваться там, где нецелесообразно использовать жесткий канал, например, в областях, в которых имеется движение между концами трубопровода или где необходимы сложные изгибы.

При резке гибких трубок ножовкой рекомендуется использовать прозрачную липкую ленту, чтобы свести к минимуму истирание оплетки. Лента должна быть отцентрирована над контрольной меткой разреза, при этом пила должна прорезать ленту. После разрезания гибкого кабелепровода необходимо удалить прозрачную ленту, обрезать потертые концы оплетки, удалить заусенцы изнутри кабелепровода и установить стяжную гайку и наконечник. Минимальные допустимые радиусы изгиба гибкого кабелепровода показаны на рисунке 14.

Номинал
Внутренний диаметр кабелепровода (дюймы)
Минимум
радиус изгиба внутри (дюймы)

Рисунок 14.Минимальные радиусы изгиба гибкой трубы из алюминия или латуни

Экранирование проводов

В обычных системах электропроводки цепи экранируются индивидуально, парами, тройками или квадратами в зависимости от требований к экранированию каждой цепи, указанных в технической документации. Обычно провод экранирован, если предполагается, что на цепь может повлиять другая цепь в жгуте проводов. Когда провода подходят близко друг к другу, они могут создавать достаточно помех, чтобы вызвать пагубное нарушение подключенной схемы.Этот эффект часто называют перекрестными помехами. Провода должны подойти достаточно близко, чтобы их поля могли взаимодействовать, и они должны быть в рабочем режиме, который вызывает эффект перекрестных помех. Однако вероятность перекрестных помех реальна, и единственный способ предотвратить перекрестные помехи — это экранировать провод. [Рисунок 15]

Рисунок 15. Перекрестные помехи

Соединение и заземление

Одним из наиболее важных факторов при проектировании и обслуживании электрических систем самолета является надлежащее соединение и заземление.Неадекватное соединение или заземление может привести к ненадежной работе систем, электромагнитным помехам, повреждению чувствительной электроники электростатическим разрядом, опасности поражения персонала электрическим током или повреждению от удара молнии.

Заземление

Заземление — это процесс электрического соединения проводящих объектов либо с проводящей конструкцией, либо с каким-либо другим проводящим обратным путем с целью безопасного завершения нормальной или неисправной цепи. [Рис. 16] Если провода, по которым проходят обратные токи от различных типов источников, таких как сигналы генераторов постоянного и переменного тока, подключены к одной и той же точке заземления или имеют общее соединение в обратных путях, происходит взаимодействие токов.Следует избегать смешивания обратных токов от различных источников, поскольку шум передается от одного источника к другому и может стать серьезной проблемой для цифровых систем. Чтобы свести к минимуму взаимодействие между различными обратными токами, следует идентифицировать и использовать разные типы заземления. Как минимум, конструкция должна использовать три типа заземления: (1) возврат переменного тока, (2) возврат постоянного тока и (3) все остальные.

Рисунок 16. Провода заземления

Для распределенных энергосистем точка возврата мощности для альтернативного источника энергии будет отделена.Например, в системе с двумя генераторами переменного тока (один с правой стороны, а другой с левой стороны), если правый генератор переменного тока подает резервное питание на оборудование, расположенное с левой стороны, (левая стойка оборудования) резервный источник переменного тока возврат на землю должен быть помечен как «AC Right». Обратные токи для левого генератора должны быть подключены к точке заземления с надписью «AC Left».

При проектировании цепи заземления следует уделять столько же внимания, сколько и другим выводам цепи. Требование к правильному заземлению состоит в том, чтобы они поддерживали практически постоянный импеданс.Цепи заземления должны иметь номинальный ток и падение напряжения, достаточные для удовлетворительной работы подключенного электрического и электронного оборудования. Проблемы EMI, которые могут быть вызваны сетевым проводом системы, могут быть существенно уменьшены путем размещения соответствующего заземляющего провода рядом с источником силовой проводки (например, панели автоматического выключателя) и прокладки силового провода и его заземляющего провода в виде витой пары. Особое внимание следует уделять замене заземляющих заземляющих проводов. В этом отношении может помочь использование пронумерованных изолированных проводов вместо неизолированных заземляющих перемычек.Как правило, оборудование должно иметь внешнее заземление, даже если оно заземлено изнутри. Прямые соединения с магниевой конструкцией нельзя использовать для заземления, поскольку они могут создать опасность пожара.

Заземляющие соединения для генераторов, трансформаторных выпрямителей, аккумуляторов, внешних силовых розеток и других сильноточных нагрузок должны быть прикреплены к отдельным заземляющим скобам, которые прикреплены к конструкции самолета с помощью надлежащего крепления для соединения металла с металлом.Это крепление и окружающая конструкция должны обеспечивать адекватную проводимость, чтобы выдерживать нормальные токи и токи короткого замыкания в системе, не создавая чрезмерного падения напряжения или повреждения конструкции. Для крепления таких кронштейнов необходимо использовать не менее трех крепежных элементов, расположенных треугольным или прямоугольным образом, чтобы свести к минимуму подверженность ослаблению при вибрации. Если конструкция изготовлена ​​из материала, такого как композит из углеродного волокна (CFC), который имеет более высокое удельное сопротивление, чем алюминий или медь, необходимо обеспечить альтернативный путь заземления для обратного тока питания.Особое внимание следует уделить составным самолетам.

Следует избегать подключения к заземлению или заземлению при токе короткого замыкания в зонах горючих паров. Если они должны быть выполнены, убедитесь, что эти соединения не образуют дуги, искры или перегрева при всех возможных условиях протекания тока или механических повреждений, включая индуцированные токи молнии. Следует установить критерии проверки и технического обслуживания для обеспечения постоянной летной годности в течение ожидаемого срока службы воздушного судна. Токи КЗ при возврате мощности обычно представляют собой самые высокие токи, протекающие в конструкции.Это может быть полная токовая нагрузка генератора. Если полный ток короткого замыкания генератора протекает через локализованную область структуры из углеродного волокна, может произойти сильный нагрев и отказ. CFC и другие аналогичные материалы с низким сопротивлением не должны использоваться в обратных цепях питания. Дополнительные падения напряжения в обратном пути могут вызвать проблемы с регулированием напряжения. Аналогичным образом, повторяющийся локальный нагрев материала скачками тока может вызвать ухудшение качества материала. Обе проблемы могут возникать без предупреждения и не вызывать повторяющихся отказов или аномалий.

Следует избегать использования общих заземляющих соединений для более чем одной цепи или функции, за исключением случаев, когда можно показать, что связанные неисправности, которые могут повлиять на более чем одну цепь, не приводят к опасным условиям. Даже если потеря нескольких систем сама по себе не создает опасности, последствия такого отказа могут сильно отвлекать экипаж.

Склеивание

Соединение — это электрическое соединение двух или более проводящих объектов, которые иначе не соединены должным образом.

Необходимо учитывать следующие требования к склеиванию:

  1. Подключение оборудования — пути с низким импедансом к конструкции самолета обычно требуются для электронного оборудования, обеспечивающего обратные цепи радиочастоты, и для большей части электрического оборудования, чтобы способствовать снижению электромагнитных помех. Корпуса компонентов, вырабатывающих электромагнитную энергию, должны быть заземлены на конструкцию. Для обеспечения надлежащей работы электронного оборудования особенно важно соблюдать технические требования к установке системы при выполнении соединений, соединения и заземления.
  2. Металлическое соединение поверхности — все токопроводящие объекты на внешней стороне планера должны быть электрически связаны с планером через механические соединения, токопроводящие петли или скрепляющие ремни, способные проводить статические заряды и удары молнии. Исключения могут быть необходимы для некоторых объектов, таких как элементы антенны, функция которых требует, чтобы они были электрически изолированы от планера. Такие предметы должны быть снабжены альтернативными средствами для отвода статических зарядов и / или токов молнии, в зависимости от ситуации.
  3. Статические связи — все изолированные проводящие части внутри и снаружи самолета, имеющие площадь более 3 квадратных дюймов и линейный размер более 3 дюймов, которые подвергаются значительному электростатическому заряду из-за атмосферных осадков, жидкости или воздуха в движении, должны иметь механически надежное электрическое соединение с конструкцией самолета с достаточной проводимостью для рассеивания возможных статических зарядов. Сопротивление менее 1 Ом в чистом и сухом виде обычно обеспечивает такое рассеивание на более крупных объектах.Более высокие сопротивления допустимы при соединении более мелких объектов с конструкцией планера.
Проверка облигаций и земель

Сопротивление всех соединений и заземления следует проверять после выполнения соединений перед повторной отделкой. Сопротивление каждого соединения обычно не должно превышать 0,003 Ом. Для точного измерения очень низких значений сопротивления требуется высококачественный испытательный прибор, AN / USM-21A или аналогичный.

Установка клеящей перемычки

Связывающие перемычки должны быть как можно короче и установлены таким образом, чтобы сопротивление каждого соединения не превышало.003 Ом. Перемычка не должна мешать работе подвижных элементов летательного аппарата, таких как наземные органы управления, и нормальное движение этих элементов не должно приводить к повреждению перемычки соединения. [Рисунок 17]

Рисунок 17. Соединительные перемычки.

  • Склеивающие соединения — чтобы обеспечить соединение с низким сопротивлением, непроводящие покрытия, такие как краска и анодирующие пленки, должны быть удалены с поверхности крепления, чтобы к ней соприкасался контактный зажим.Электропроводку нельзя заземлять непосредственно на магниевые части.
  • Защита от коррозии — коррозия является одной из наиболее частых причин сбоев в соединении и заземлении электрической системы. Области вокруг завершенных соединений должны быть быстро обработаны подходящим финишным покрытием.
  • Предотвращение коррозии — электролитическое действие может быстро вызвать коррозию соединения, если не будут приняты соответствующие меры. В большинстве случаев рекомендуются перемычки из алюминиевого сплава; однако следует использовать медные перемычки для соединения деталей из нержавеющей стали, стали с кадмиевым покрытием, меди, латуни или бронзы.Если нельзя избежать контакта между разнородными металлами, выбор перемычки и крепежа должен быть таким, чтобы минимизировать коррозию; Деталью, которая может подвергнуться коррозии, должна быть перемычка или связанное с ней оборудование.
  • Присоединение перемычек — следует избегать использования припоя для прикрепления перемычек. Трубчатые элементы должны быть скреплены зажимами, к которым крепится перемычка. Правильный выбор материала зажима должен свести к минимуму вероятность коррозии.
  • Соединение с заземлением — когда соединительные перемычки проводят значительный обратный ток на землю, номинальный ток перемычки должен быть определен как адекватный, и падение напряжения будет незначительным.[Рисунок 18]
Рис. 18. Крепление болта и гайки или заземление к плоской поверхности

Связки проволоки для шнуровки и завязывания

Стяжки, шнуровка и ремни используются для закрепления групп или пучков проводов, что упрощает обслуживание, осмотр и установку. Ремни нельзя использовать в зонах SWAMP, таких как колесные арки, около закрылков или складок крыльев. Их нельзя использовать в зонах с высокой вибрацией, где повреждение ремня может привести к перемещению проводки по частям, которые могут повредить изоляцию и вызвать загрязнение механических соединений или других движущихся механических частей.Их также нельзя использовать там, где они могут подвергаться воздействию ультрафиолетового излучения, если только ремни не устойчивы к такому воздействию. [Рисунок 18]

Рисунок 18. Проволочная шнуровка

Метод одинарной шнуровки и обвязки лентой может использоваться для групп проволоки диаметром 1 дюйм или меньше. Рекомендуемый узел для начала метода одинарной шнуровки — это зубчатая зацепка, закрепленная двухпетлевым узлом сверху.[Рисунок 19, шаг A] Используйте метод двойной обвязки жгутов проводов диаметром 1 дюйм или больше. При использовании метода двойной шнуровки используйте в качестве начального узла боулин-на-бугорке. [Рисунок 20, шаг A]

Рисунок 19. Метод одинарной шнуровки

Связывание

Используйте группы проводов или связки пучков, если опоры для проводов находятся на расстоянии более 12 дюймов друг от друга.Галстук состоит из зубчатой ​​петли вокруг группы проводов или связки, закрепленных квадратным узлом. [Рисунок 21]

Рисунок 20. Двойная шнуровка
Рисунок 21. Связывание
Проверка провода

Ремонтные работы на воздушном судне предъявляют серьезные экологические требования к электропроводке. Чтобы гарантировать удовлетворительную работу, ежегодно проверяйте провод на предмет истирания, дефектной изоляции, состояния концевых заделок и возможной коррозии. Особое внимание следует уделять заземляющим соединениям для силового, распределительного оборудования и электромагнитному экранированию, чтобы гарантировать, что сопротивление электрического соединения не будет значительно увеличено из-за ослабления соединений или коррозии.

СВЯЗАННЫЕ СООБЩЕНИЯ
Схемы электрических соединений и типы проводов
Выбор размера провода
Идентификация провода
Окончание провода

Канал для проводов с открытыми / закрытыми пазами

Описание:

JDD-MPXC Простая установка и удержание проводов вместе, кабельный канал с закрытым пазом может удерживать пучок проводов, а благодаря его конструкции с прорезями каждый провод можно проложить в нужном месте. Кабельный канал с открытым пазом имеет широкие выступы, которые обеспечивают дополнительную поддержку кабеля и допускают прорывы, что упрощает повторную прокладку кабелей.

Технические данные:

Материал: ПВХ

Рабочая температура: -40 ℃ ~ + 65 ℃

Цвет: серый / белый

Допуск: RoHS

MPXC-O-20 20 * 20

9018C О-30 * 30

MPX -O-35 * 35

80183

ОТКРЫТЫЙ
Деталь номер . H (мм) W (мм) Узкий Широкий
W1 (мм) W2 (мм) W1 (мм) W2 (мм) W1 (мм) ) W2 (мм)
MPXC-O-20 * 15 20 15 4 6 5 5 / /

20 20 4 6 5 5 / /
MPXC-O-20 * 25 20 25 4

5 5 / /
MPXC-O-30 * 15 30 15 4 6 5 5 / /
MPXC-O-30 * 20 30 20 6 5 / /
MPXC-O-30 * 25 30 25 4 6 5 5 / 30 30 4 6 5 5 / /
MPXC-O-30 * 35 30 354

6 5 5 / /
MPXC-O-30 * 40 30 40 4 6 5 5 5 5 5 5
MPXC-O-35 * 25 35 25 4 6 5.5 5,5 / /
MPXC-O-35 * 30 35 30 4 6 5,5 5,5 / 35 35 4 6 5,5 5,5 / /
MPXC-O-35 * 40 35 6 5,5 5.5 / /
MPXC-O-40 * 25 40 25 4 6 6 8 8 MPX MP 40 * 30 40 30 4 6 6 8 8 10
MPXC-O-40 * 35 40 35 4

6 8 8 10
MPXC-O-40 * 40 40 40 4 6 6 8
MPXC-O-40 * 60 40 60 4 6 6 8 8 10
MPXC-O-45 * 33 45 * 33 45

4 6 6 8 / /
MPXC-O-45 * 45 45 45 4 6 6 8 / /
50 * 254 MPXC 50 25 4 6 6 8 8 10
MPXC-O-50 * 30 50 30 6 6 6 8 8 10
MPXC-O-50 * 35 50 35 4 6 6 8 8 MPX MP 50 * 40 50 40 4 6 6 8 8 10
MPXC-O-50 * 45 50 45 4

6 8 8 10
MPXC-O-50 * 50 50 50 4 6 6 8 8 10
MPXC-O-50184 55 MPXC-O-50184 55 4 6 6 8 8 10
MPXC-O-50 * 60 50 60 4 6 6 6 10
MPXC-O-50 * 80 50 80 4 6 6 8 8 10
MP

50 100 4 6 6 8 8 10
MPXC-O-60 * 25 60 25 6

4

/ 8 10
MPXC-O- 60 * 35 60 35 4 6 / / 8 10
MPXC-O-60 * 40 60 40 184 4

/ / 8 10
MPXC-O-60 * 45 60 45 4 6 / / /
MPXC-O-60 * 50 60 50 4 6 / / 8 10
MPXC-O-60 * 60 60 * 60 604

4 6 / / 8 10
MPXC-O-60 * 80 60 80 4 6 / /8

10
MPXC-O-65 * 33 65 33 4 6 / / 8 10
MPXC-O-65 * 45 65 45 4 6 4 4 8 10
MPXC-O-65 * 65 65 65 4 6 / / 8 10

MPXC-O-65 * 35 80 35 4 6 / / 8 10
MPXC-O-80 * 40 80 40 6 / / 8 10
MPXC-O-80 * 45 80 45 4 6 / / 10 MPXC-O-80 * 50 80 50 4 6 / / 8 10
MPXC-O-80 * 60 80 60 4 6 / /8

10
MPXC-O-80 * 80 80 80 4 6 / / 8 10
MPXC 80 100 4 6 / / 8 10
MPXC-O-100 * 50 100 50 6 4 4 / 8 10
MPXC-O-100 * 80 100 80 4 6 / / 8 MPX

MP 100 * 100 100 100 4 901 85

6 / / 8 10

50 100

ЗАКРЫТО
Деталь No. H (мм) W (мм) Узкий
W1 (мм) W2 (мм)
MPXC-20 * 15 20 15 6
MPXC-20 * 20 20 20 6 8
MPXC-20 * 25 20 25 6 8 9018C 15 30 15 6 8
MPXC-30 * 25 30 25 6 8
3018

MPXC-30 * 30 * 30

6 8
MPXC-30 * 35 30 35 6 8
MPXC-30 * 40 30 40 6
MPXC-35 * 25 35 25 6 901 85

8
MPXC-35 * 30 35 30 6 8
MPXC-35 * 35 35 35 6 -35 * 40 35 40 6 8
MPXC-40 * 25 40 25 6 8
40185
40185 30 6 8
MPXC-40 * 35 40 35 6 8
MPXC-40 * 40 40 6 40 6
MPXC-40 * 60 40 60 6 8
MPXC-45 * 33 45 33 6 8 9018C MP 45 45 45 6 901 85

8
MPXC-50 * 25 50 25 6 8
MPXC-50 * 30 50 30 6 -50 * 35 50 35 6 8
MPXC-50 * 40 50 40 6 8
45 MPXC-50

45 6 8
MPXC-50 * 50 50 50 6 8
MPXC-50 * 55 50 6 50 6 50
MPXC-50 * 60 50 60 6 8
MPXC-50 * 80 50 80 6
50 100 6 9 0185

8
MPXC-60 * 25 60 25 6 8
MPXC-60 * 35 60 35 6 9018 9018 MPXC 35 6 9018 -60 * 40 60 40 6 8
MPXC-60 * 45 60 45 6 8
60185 50 6 8
MPXC-60 * 60 60 60 6 8
MPXC-60 * 80 80 6 80 6 80 6
MPXC-65 * 33 65 33 6 8
MPXC-65 * 45 65 45 6 8 9018 MPX 65 65 65 6 9 0185

8
MPXC-80 * 35 80 35 6 8
MPXC-80 * 40 80 40 6 9018 9018 MPXC-80 -80 * 45 80 45 6 8
MPXC-80 * 50 80 50 6 8
60 MPXC-

60 6 8
MPXC-80 * 80 80 80 6 8
MPXC-80 * 100 80100 6 80100 80100
MPXC-100 * 50 100 50 6 8
MPXC-100 * 80 100 80 6 8

MPX 100 100 100 6 8

Индивидуальные размеры и цвета доступны по запросу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
