Цвета проводов в электрике: значение, маркировка

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Содержание

• Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении
• Буквенное обозначение
• Варианты расцветки проводов, а также ошибки при коммутации
• Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки
• Расцветка проводов в сети постоянного тока

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

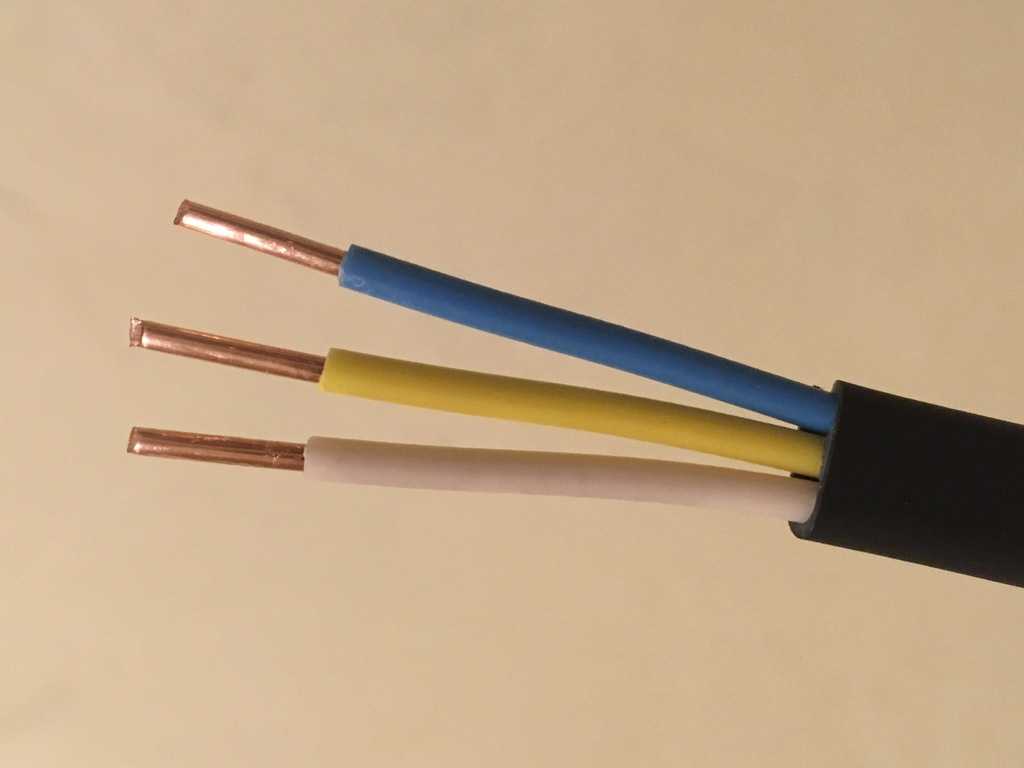

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 — 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

• Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
• Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
• Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
  • Красный.
  • Черный.
  • Коричневый.
  • Серый.
  • Оранжевый.
  • Белый.
  • Бирюзовый.
  • Фиолетовый.
• В электротехнике фаза имеет красный, черный или белый окрас.

ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

Буквенное обозначение

Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

• Земля — «РЕ».
• Ноль — «0» или «N».
• Фаза — «L».

Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N — это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

Варианты расцветки проводов, а также ошибки при коммутации

Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода — заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
   1. Ноль — белый/серый цвет.
   2. Земля — оголенный медный/ зеленый/зелено-желтый/белый цвет.
3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается — значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор — мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы — электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

• Положительную шину (обозначается «+„).
• Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом — провода и шины с фазой «A», зеленым — с фазой «B», красным — с фазой «C».

Заключение

Визуальное определение проводки — нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

обозначение, ноль, фаза, 220В и 380В

Все электропровода маркируются различными цветами. Это помогает, как специалистам, так и людям без знаний быстро и безопасно провести электроэнергию в дом или отремонтировать электроприборы. Стандартные цвета проводов в электрике могут также заменяться похожими тонами, поэтому при ремонте электрооборудования или монтаже сети рекомендуется знать все зарубежные и отечественные маркеры, принятые по ГОСТу.

Содержание материала

• 1 Маркировка
• 2 Фаза
• 3 Защитное заземление
• 4 Ноль
• 5 Цвета при постоянном токе
• 6 Маркировка в сетях 220В и 380В

Маркировка

Согласно стандартам электропровода бывают следующих маркировок:

Фаза

Есть также совмещенные ноль и заземление. В этом случае провод будет окрашен в голубой оттенок с желто-зелеными метками. Все проводники в цепи должны быть одинаковыми согласно значению. Использование различных окрасок в одном проводнике может в дальнейшем затруднить ремонт или восстановление электроцепи. Для неопытного человека хаотичная раскраска и вовсе опасна.

Если монтаж проводится с помощью жестких шин, то на них должен быть нанесен только соответствующий цвет. Фаза А маркируется желтым оттенком, В — зеленым, С — красным. Защитное заземление отличается зелеными или желтыми полосами, а ноль — голубыми оттенками.

Значение цепи должно окрашиваться одинаково по всей длине проводника. Если нет возможности нанести краску на весь провод, то можно делать маркировку только на соединениях.

Защитное заземление

Заземление определяется только зеленым и желтым тонами. Разницы нет, какая комбинация указана: желтые полосы на зеленой оболочке или наоборот. Такие стандарты используются во всех странах бывшего СНГ и Евросоюза. В Америке применяются уже другие маркировки. Защитное заземление также выделяется желто-зелеными тонами, но нулевое значение уже имеет серый, белый или черный окрас. Знать зарубежные маркировки также важно, так как с ними можно столкнуться при ремонте электроприборов.

В некотором оборудовании есть оголенный провод. Такой маркер указывает на защитное заземление. Для большей гарантии нужно посмотреть всю цепь. Если в аппаратуре она соединяет металлические элементы без контакта с цепью, то провод на 100% заземляет.

Ноль

Маркер нейтрали устанавливается строго по ГОСТу. Нулевая фаза может иметь только синий, голубой и похожие оттенки. Использовать другие маркировки средней жилы категорически запрещается, поскольку это не только затруднит монтаж/демонтаж цепи, но и грозит опасности человека.

Единственное изменение, которое можно внести в рабочее заземление — это использовать синюю или голубую изоленту.

Цвета при постоянном токе

В сетях постоянного тока стандартно применяется красный маркер, но могут встречаться розовый или коричневый тона. Минус обычно окрашен в черный или синий цвет. Если применяется двуполярная цепь, тогда отмечать среднюю точку питания можно голубой изолентой.

У сетей с несколькими номиналами нет установленных правил определения. Такие цепи обычно используются в проводке автомобилей или системных блоках ПК. Маркировку каждый производитель устанавливает самостоятельно, поэтому перед ремонтом нужно изучить паспорт и инструкцию оборудования.

В автомобильной проводке стандартными могут быть только фаза красного цвета с розовым или коричневым оттенками, и ноль, который определяется черными тонами. Остальные провода будут иметь собственные стандарты и значения.

Маркировка в сетях 220В и 380В

Ранее в квартире можно было увидеть провода со спаянной белой защитной оболочкой. Чтобы понять, где ноль, а где фаза, приходилось прозванивать электроносители. Это затрудняло работу и увеличивало срок монтажа. Согласно новым стандартам вся проводка маркируется, что значительно ускоряет процесс работ.

Двухжильный провод обычно окрашен следующими цветами:

• напряжение — красный, черный, коричневый;
• ноль — любые другие тона.

При использовании трехфазной проводки используются другие значения:

• красный или коричневый тон — цепь №1;
• черный тон — цепь №2;
• белый или серый цвет — цепь №3;
• синий или голубые оттенки — ноль;
• желто-зеленый или зелено-желтый окрас — защитное заземление.

Монтаж и ремонт электросети в современных домах можно осуществлять быстро и без особых усилий, поскольку при строительстве используются разноцветные маркеры согласно ГОСТу.

Как определить фазу, ноль и заземление, смотрите в видео:

Также узнайте как правильно производится расчёт сечения кабеля по мощности в нашей статье.

Что означают все эти цвета электропроводки?

Доступна круглосуточная служба экстренной помощи

Принимаются все основные кредитные карты

100% гарантия качества — позвоните сегодня!
770-913-6412

Какая система в вашем доме является одной из самых опасных? Большинство людей догадались бы об электрической системе — просто здравый смысл подсказывает вам держаться от нее подальше, если вы не знаете, что делаете.

Если вы когда-нибудь чувствовали легкий толчок при подключении чего-либо, вы понимаете опасность. Мы все сталкивались с срабатыванием выключателя, говорящего нам, что что-то не так с потоком электричества.

Починить протекающий кран? Мы можем попробовать это как проект DIY. Но большинство из нас знает, что ремонт неисправной розетки — это не то, чем должен заниматься обычный домашний мастер.

Тем не менее, вооружившись некоторыми знаниями в области электрики, вы можете помочь себе в выполнении рутинной работы. Хотя вы всегда должны доверять электрические проекты профессионалам, вот несколько советов, которые помогут вам расшифровать цветовые коды проводки.

Электропроводка бывает нескольких цветов:

Черные провода — когда вы видите черный провод, всегда предполагайте, что он под напряжением. Он используется для передачи электроэнергии от источника питания к вашим выключателям и розеткам.

Красные провода — всегда предполагайте, что они находятся под напряжением. Вы найдете красные провода в цепях на 220 вольт. Хотя красный цвет является вторичным по отношению к черному, он часто используется в таких устройствах, как детекторы дыма.

Желтые провода — всегда предполагайте, что они находятся под напряжением, если у вас есть питание. Желтый провод используется в качестве провода под напряжением, протянутого через кабелепровод. Вы найдете желтые провода, используемые в светильниках, таких как освещение и потолочные вентиляторы.

Синие провода — всегда предполагайте, что они находятся под напряжением, если у вас есть питание. Синие провода также проходят по кабелепроводу, обычно подающему питание на трех- или четырехпозиционные переключатели.

  Зеленые провода – зеленые провода являются заземляющими. Обычно они не работают, хотя могут быть, если в системе есть неисправность.

Белый и серый провода – это нейтральные провода. Они никогда не должны быть присоединены к другим цветам. Они могут быть живыми, если есть проблема с нагрузкой.
