Сравнительная характеристика видов каркаса: шатрового и вальмового
Строительство вальмовой крыши
План укладки опор на мауэрлат
Сборка конькового участка четырехскатной крыши
Крепление угловых выносов стропильной системы
Устройство накосных стропил — чертежи
Сборка и монтаж вальмовых стропильных ног

Четырехскатная крыша, при условии грамотного ее возведения, отличается не только презентабельным внешним видом, но и повышенной прочностью, которая позволяет ей эффективно противостоять атмосферным осадкам и сильному ветру. В данной статье мы расскажем о том, каково устройство стропильной системы четырехскатной крыши, рассмотрим разновидности таких каркасов, а также опишем подробный план работ по их возведению.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

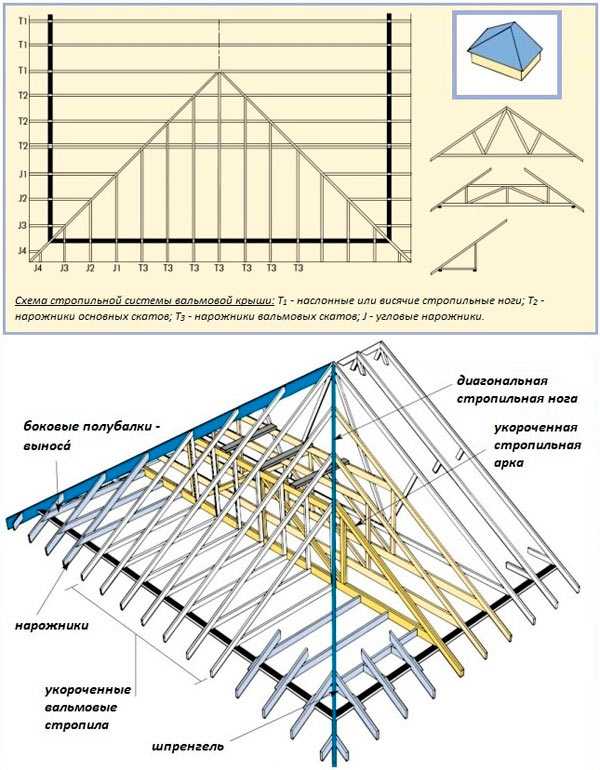

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Как правило, системы стропил вальмового и шатрового типа комбинируют с традиционными – односкатными, двускатными и ломаными крышами в рамках одного объекта.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

Обратите внимание, что способ укладки мауэрлата и всей стропильной системы следует предусмотреть на этапе проектирования здания. При отсутствии внутренних несущих стен и невозможности размещения опорных элементов для центральной части крыши, применяется технология висячих стропил. Однако чаще всего устанавливают все-таки наклонный тип стабильного каркаса, предусмотрев заранее наличие несущих конструкций.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Строительство вальмовой крыши

Поскольку в частном строительстве используются преимущественно вальмовые крыши с наслонными стропилами, рассмотрим подробнее процесс монтажа четырехскатной стропильной системы такой конструкции. Опорой для конструкций будут служить перекрытия, размещенные на мауэрлате.

Фиксация методом врубки будет выполняться лишь в месте стыковки конька со стропилами, поэтому мауэрлат можно устанавливать на обычных креплениях. В рассматриваемом здании коробка дома имеет размеры 8,4×10,8 м. Крыша на плане будет превосходить размеры дома на 40-50 см с каждой стороны – это ширина карнизного свеса.

План укладки опор на мауэрлат

В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.

Общие рекомендации таковы:

• В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
• При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.

Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.

Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.

В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.

К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.

Сборка конькового участка четырехскатной крыши

Центральный отрезок крыши вальмового типа является не чем иным, как традиционной двухскатной конструкцией. Следовательно, ее сборка выполняется по технологии для скатных кровель. Хотя подобная конструкция обычно предусматривает наличие лежня, на котором размещаются опоры под конек, в данном примере функции такого элемента возложены на центральную балку перекрытия.

Коньковый участок крыши выполняют так:

• Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
• Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.
• Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.

Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.

Крепление угловых выносов стропильной системы

В углах за карнизной доской необходимо установить угловые выноса.

Их крепят так:

• От угла до места условного пересечения балки перекрытия с крайней опорой каркаса натягивают шнурку.
• По ее контуру в нужном месте размещают брусок. На бруске нужно отметить места, где он пересекает балку перекрытия и угловой стык карниза. По разметке все лишнее обрезают.
• С помощью уголков готовый элемент крепится к перекрытию и мауэрлату.

Те же действия выполняются со всеми оставшимися выносами.

Устройство накосных стропил — чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

• С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
• Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
• Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
• В другой заготовке для нижней пятки отпиливаем участок под углом α.
• С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
• Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
• Стыковка досок производится гвоздями на расстоянии 40-50 см.
• Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.

Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Сборка и монтаж вальмовых стропильных ног

По натянутой шнурке от конька к центру ската замеряем нижний угол γ и вычисляем противоположный угол δ=90º-γ. Так же, как и с диагональными деталями, изготавливают шаблоны для запилов на верхней и нижней пятке элемента, чтобы он плотно вошел между диагональными стропилами. Изготовив центральное стропило вальмы, его нужно установить в соответствующем месте.

Жесткость конструкции и надежное крепление наиболее коротких нарожников обеспечивается путем установки коротких выносов между карнизом и угловыми выносами.

На следующем этапе делают шаблоны для нарожников:

• Кусок доски отпиливают под углом δ и примеряют на месте соединения с диагональной ногой.
• Различают лишние участки, затем их отпиливают. Этот шаблон понадобится для создания всех нарожников, которые будут установлены с одной из сторон вальмы. Для другой половины запил на заготовках нужно будет сделать с противоположной стороны.
• Нижнюю пятку нарожников подрезают по шаблону, отпиленному под углом γ. Такая заготовка подойдет для создания нижних стыков на всех нарожниках.

Изготовление нарожников производится с учетом расчетной длины элементов и согласно изготовленным шаблонам. Они заполнят плоскости вальм и основных скатов. Установку этих деталей выполняют так, чтобы места стыковки накосов с нарожниками с противоположных сторон не сходились в одном месте, то есть вразбежку. Крепежными элементами для соединения нарожников с диагональными стропилами служат уголки, а с выносами и балками перекрытия – зубчатые пластины или уголки – кому что удобнее.

Сооружение крыши с шатровым типом каркаса выполняется по тем же технологиям, что и с вальмовым. Единственное отличие заключается в отсутствии конька в шатровых крышах. В данном случае монтаж стропильной системы шатровой кровли начинается со стыковки диагональных стропил, а затем – нарожников. Если же используются висячие стропила, сначала выполняется монтаж центральной фермы.

Таким образом, детальное изучение особенностей строительства четырехскатных крыш позволит вам приступить к созданию каркасной конструкции со знанием дел.

90 фото постройки своими руками

Классика – конструкция с четырьмя скатами для россиян остается необычной, вызывая ассоциации с заморским укладом. Ее строят, когда хотят применить интересные архитектурные решения, добиться особенного эффекта, который воспринимается иначе, дом выгодно отличается от однообразных строений.

На фото четырехскатной крыши представлено большое разнообразие вариантов, главное – строить в соответствии со всеми правилами, тогда можно будет воспользоваться многочисленными преимуществами.

Разновидности четырехскатных крыш

Делать чертежи четырехскатных крыш самостоятельно – задача трудная: специалисты смогут грамотно выполнить расчеты. Скаты выполняют как равнобедренные треугольники, когда крыша сверху выглядит как квадрат, она является шатровой, а если напоминает прямоугольник, разновидность называется вальмовой.

Классическая вариация

К классике относится вальмовая или голландская крыша, отличающаяся устойчивостью к неблагоприятным погодным условиям: сильному ветру и обильным снегопадам.

Поверхность конструкции формируют 2 ската в виде трапеции с длинных сторон и 2 ската с треугольной формой с коротких сторон.

Многие современные архитекторы считают, что в эстетическом плане голландская крыша смотрится более презентабельно по сравнению с шатровой. Стропильную систему образуют 4 опорных бруска, они спускаются от скатов к верхним углам сооружения.

2 вида полувальмовой крыши:

• Голландская — от боковых скатов отрезают часть от торцевой верхней стороны.
• Датская — от боковых скатов отрезают часть от торцевой нижней стороны.

Конструкция голландской крыши

Полувальма объединяет в себе характеристики двускатной и четырехскатной крыши: торцевые скаты представлены в виде треугольников, длина вальма меньше длины боковых скатов в 1,5 – 3 раза.

Конструкция позволяет выполнить установку вертикального окна, она не имеет острого выступа, характерного для двускатной кровли, поэтому крыша выдерживает большие ветровые нагрузки.

Конструкция датской крыши

Эта разновидность вальмовой крыши характеризуется простотой монтажа, необходимо монтировать торцевой скат снизу, оставляя под коньком маленький фронтон.

Датская конструкция дает следующие преимущества пользователям:

• Нет необходимости устанавливать проблемные мансардные окна, которым требуется качественная гидроизоляция.
• Вариант обеспечивает хорошее естественное освещение мансардного этажа благодаря выполнению вертикального остекления.

Конструкция шатровой крыши

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

Стропильная система

Четырехскатная крыша своими руками — оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.

Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.

На вертикальную стойку опирается конек, ее делают из материала для мауэрлата.

Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Самым сложным элементом считается шпренгель, он придает жесткость крыше, связывающий между собой горизонтальные и вертикальные компоненты. Шпренгель делают из бруса с размерами 100х100 мм, его необходимо устанавливать под углом.

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.

Монтаж стропил

Диагональные стропильные ноги должны опираться на конек, их дополнительно фиксируют с помощью металлической проволоки.

Когда делают один прогон, диагональные ноги прибивают на консоли, а когда прогонов два – их крепят на шпренгельную конструкции, изготовленную из горизонтальной балки со стойками.

Фото четырехскатной крыши
