Построим план квартиры в Автокаде по вашему эскизу за 24 ч

Из глубин интернета часто слышны вопросы : а как быстро онлайн самому нарисовать план квартиры? Сложно ли это? Да, если человек никогда не работал с конструкторскими программами, то это будет так же сложно, как самому сделать ремонт квартиры, не имея опыта. Но, не невозможно!

Как и с ремонтом, самую сложную для вас часть работы, требующую опыта, знаний, инструментов – можно поручить специалисту. А всю остальную работу взять на себя. В результате все получится быстрее, легче, дешевле и качественнее.



Как это работает?

Здесь речь идет о плане самого помещения, без мебели. Указывается только рекомендуемое положение подсоединяемой к сетям техники: плиты, мойки, ванны, унитаза и раковины.
Можно взять ваш план, нарисованный от руки ( или планировку ПИБ), со всеми размерами и преобразовать его в готовый план в программе Автокад. Вот, собственно и все. Вы рисуете эскиз, делаете измерения, а мы конвертируем его в профессиональный чертеж.
То есть вот такой, например, эскиз

Эскиз с размерами

Мы конвертируем в такой чертеж в программе Автокад.

План квартиры, выполненный в Автокаде

Если вам нужен план квартиры с размерами , вы получите такой чертеж.

Обмерный план квартиры, выполненный по эскизу в программе Автокад

Ваш план действий :

  1. Прочитайте главу «Как нарисовать эскиз этажа, квартиры или помещения»
  2.  Нарисуйте эскиз с размерами.
  3. Зайдите на страницу «Услуги» моего блога и закажите услугу Автоплан. Выберите вид чертежа, цвет, содержание заголовка и угловой надписи.
  4.  Получите по почте ваш план квартиры в Автокаде в течение 24 часов.
  5. Распечатайте его в формате А4.
  6.  Ваш крутой план квартиры в Автокаде готов.

Как нарисовать эскиз этажа, квартиры или помещения

1. Если у вас есть какие-либо планы квартиры – внимательно рассмотрите их, соотнесите каждую стену на плане со стеной в существующем помещении. Убедитесь, что вы хорошо понимаете геометрию пространства. Если планов никаких нет – изучите помещение, сделайте наброски. Самое сложное – «приклеить» одно помещение к другому на общем плане.

2. Для эскиза вам понадобится бумага формата А4, лучше всего в клетку или миллиметровка. Карандаш, резинка, линейка. Нарисуйте стены, окна и двери. Если план получился хорошо, обведите контуры стен мягким карандашом или шариковой ручкой.

3. Для замеров вам понадобится лазерная линейка и/или длинная рулетка ( 5 м). Лазерная линейка позволяет обойтись без помощников. В каждом помещении измерьте все стены, включая ниши, выступы, пилястры, колонны и пр. Нанесите размеры на план . Размеры указывайте в сантиметрах , точность измерения 0,5 см. Записывайте размеры как можно аккуратнее, четко и понятно. Сделайте несколько контрольных замеров : габаритные и общие размеры. Чем больше будет измерений, тем точнее получится чертеж. Недостаток размеров на эскизе – это всегда потеря времени и лишняя работа.

4. Замерьте размеры каждого окна : длина, высота, глубина (от плоскости стены до рамы). Высота подоконника, высота стены над окном. Эту информацию напишите рядом с окном.
Замерьте двери – высота, ширина, глубина проема. Направление открывания двери, если дверь существующая.
Везде, где возможно, замерьте толщину стены и напишите материал стены.

5. Нарисуйте на эскизе положение и размеры радиаторов отопления, положение стояков.
Отметьте положение стояков канализации и водопровода., положение вентиляционных каналов, электрического щита, всех сантехнических приборов и кухонной техники, если имеется. Используйте для этого свои врожденные художественные способности.

6. Лестницы, камины, балконы — нарисуйте их расположение и размеры.



А где мебель?

Услуга Автоплан не предполагает решения дизайнерских задач по планировке интерьера. Это исключительно преобразование вашего чертежа в компьютерный чертеж по заданным размерам стен помещения.
О том, какие бывают планы квартир и домов, для чего каждый план нужен – читайте в статье «По – щучьему веленью : онлайн планировка квартиры бесплатно на русском языке».
О планировке с расстановкой мебели и оборудования, как ее разработать, какие задачи решаются в процессе создания такой планировки, как красиво нарисовать планировку в Фотошопе – я расскажу в следующем посте.
Подписывайтесь на рассылку уведомлений , чтобы не пропустить интересные статьи.

AutoCAD для интерьеров — курсы в Санкт-Петербурге


  • О программе

  • Записаться

  • Текущие занятия

  • Стоимость

  • Требования

  • Содержание

Уровень сложности:


Длительность курса: 40 ак. ч.

График обучения: 10 дней по 4 ак.ч.


Аннотация

AutoCAD сегодня представляет собой наиболее мощную и универсальную графическую систему автоматизированного проектирования (САПР), которая по праву занимает лидирующие позиции среди схожих приложений.

На курсе Вы получите основные базовые навыки для работы в среде AutoCAD, научитесь самостоятельно выполнять рабочие чертежи, требуемые при создании дизайн-проекта помещения.

Курс оформлен в виде мастер-класса, наглядно демонстрирующего пошаговую работу над дизайн-проектом. Поэтому Вы не только научитесь работать в программе AutoCAD, но и получие знания, необходимые при работе над проектом.

По окончании курса Вы получаете пакет рабочих чертежей, созданных Вами при прохождении курса:

  • Обмерный чертеж
  • План перепланировки помещения
  • План расстановки мебели и оборудования
  • План электрики
  • План раскладки полов
  • План потолков

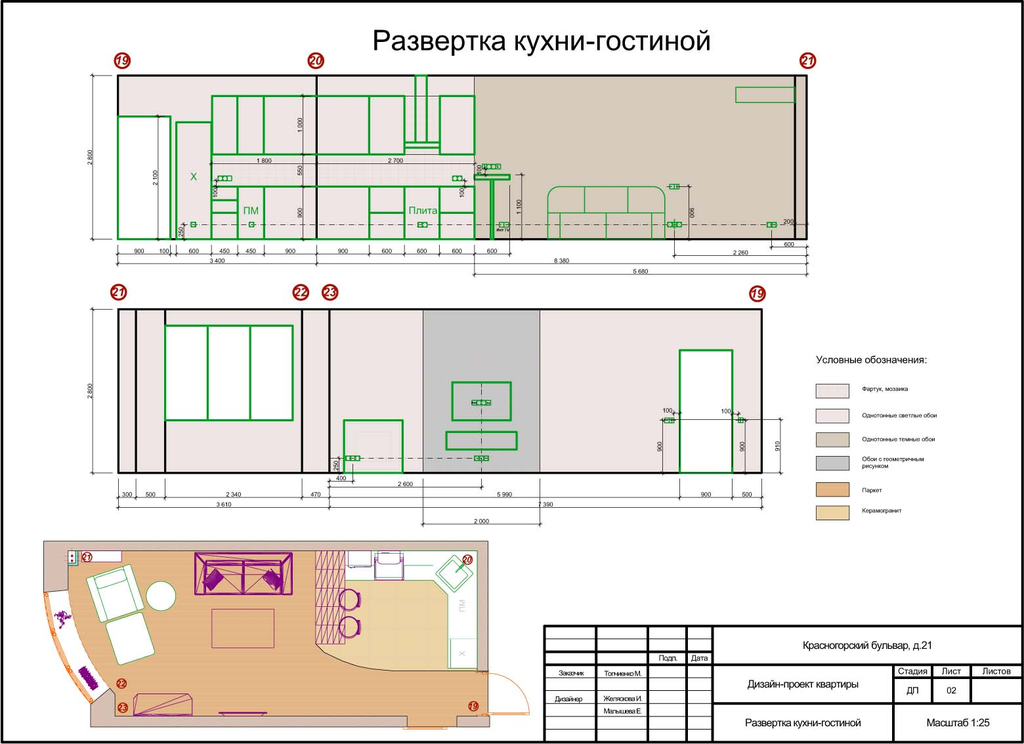

  • Пример создания развертки на примере кухни
  • Раскладка кафеля в сан. узле

Слушателям 8-ми часовых групп предоставляются горячие обеды в кафе.


Знания и умения, полученные в результате обучения

В процессе обучения слушатели получат представление о создании пакета чертежей для дизайн — проекта помещения, позволяющие им в дальнейшем выполнять проекты самостоятельно. По окончании курса слушатели получат полное представление о процессе двумерного компьютерного проектирования в среде AutoCAD. Приобретут навыки работы с основными инструментами создания и редактирования объектов на плоскости. Научатся грамотно и быстро создавать чертежи.


Преподаватели

  • Капралова Наталья Викторовна


Курсы связанных направлений

  • Проектирование и 3D графика

  • Autodesk

  • Autodesk AutoCAD


Курс пока не поставлен в расписание.

Оставить заявку



Сегодня занятий по этому курсу нет.


16 000 ₽


Расчёт стоимости с учётом возможных скидок



10%

14 400 ₽


15%

13 600 ₽


20%

12 800 ₽


19 500 ₽



Скидки предоставляются в зависимости от количества слушателей,
суммы договора и других условий, оговариваемых с Заказчиком.


Расчёт стоимости с учётом возможных скидок представлен как справочная информация.
Фактический размер скидки может несколько отличаться из-за округления значения суммы.




Внимательно ознакомьтесь с условиями действующих
акций и скидок…

Курс ориентирован на слушателей имеющих уверенные навыки работы в Windows, обладающих базовыми знаниями об архитектуре компьютера и периферийных устройствах.


Вступительное тестирование


Тест № ВКТ-121 Операционная система MS Windows
  • Работа с файловой системой.
  • Работа с внешними устройствами.
  • Операции с файлами.
  • «Горячие клавиши» операций с файлами.
  • Понятие файла, папки (имя, расширение, тип, размер).
  • Основы работы в программе MS Word.
  • Ввод и редактирование текста.
  • Работа с основными элементами MS Windows.
  • Открытие и сохранение документов.
  • Буфер Обмена.
  • Копирование и перемещение данных через Буфер Обмена.
  • Ярлыки: определение, виды, способы создания, операции.
  • Панель задач: назначение.

Занятие 1

По окончании занятия должен быть выполнен обмерный план помещения. В процессе занятия даны сведения необходимые для его создания.
  • Знакомство с интерфейсом программы
  • Работа с инструментами панели Draw (Line, Polyline) и панели Modify (Move, Explode)
  • Строка состояния. Сведения о привязках. Точность построения – главный козырь AutoCAD! (Snap, Grid, Ortho, Polar, Osnap, Otrack, Ducs, Dyn)
  • Зумирование и панорамирование изображения
  • Командная строка в программе AutoCAD.
  • Особенности создание обмерного плана
Самостоятельная работа
  1. «заготовка для кухонного фронта» — задание на линии и полилинии, разница между этими командами, знакомство с командой Explode и Pedit.  Знакомство с привязкой Ortho и командной строкой.
  2. «телевизор» — упражнение на использование привязок и команды Move.
  3. «обмерный план» — выполняется в конце занятия, отрабатываются все полученные знания, тренируется ввод с командной строки.

Занятие 2

Оформление обмерного плана, проставление размеров, по окончании занятия выполняется план перепланировки помещения.
  • Режимы работы AutoCad, их настройки
  • Команды Hatch и Gradient
  • Абсолютный и относительный ввод координат, выполнение точности построения, команда Construcnion Line
  • Копирование с привязкой
  • Особенности проставления размеров на плане помещений
  • Архитектурный стиль чертежей
  • Сведения о ЕСКД и простановка размеров на чертежах
  • Создание размерного стиля, редактирование размеров
Самостоятельная работа
  1. «задание на заливку градиентом» — отрисовка обозначения вент. шахты; Штриховка стен помещения «обмерного плана»
  2. «задание на точность построения» — перепланировка предварительно копированного «обмерного плана». «Возведение» стен помещения с учетом перепланировки используя привязки. Тренируется ввод с командной строки, точность построения, относительный ввод координат.
  3. «задание на размеры» — работа с линейными размерами, нанесение размеров различными способами, проставляются размеры на об-мерном чертеже.

Занятие 3

Создание «плана расстановки мебели и оборудования».
  • Инструменты панели Draw (Poligon, Rectangle, Circle, Arc, Revision Cloud, Spline, Elipse, Elipse Arc)
  • Проставление размеров на дугах
  • Создание размерного стиля для дуг
Самостоятельная работа:
  1. «создание комплекта мягкой мебели» (диван и два кресла) – зада-ние на дуги. Отрабатываются привязки и точность построения, копирование с привязкой.
  2. «образмеривание дуг»
  3. «занавески» -создается «план расстановки мебели и оборудования», создание занавесок на «плане расстановки мебели и оборудова-ния» инструментом Spline
  4. «электроприборы» — создаются восемь заготовок обозначений элек-троприборов, отрабатываются примитивы, все созданные элементы в дальнейшем используются при выполнении «плана электрики»

Занятие 4

Завершение «плана расстановки мебели и оборудования».

  • Работа с блоками (создание, вставка, редактирование, расчле-нение)
  • Команды Fillet и Chamfer
  • Панель Draw Order
  • Команды Rotate, Scale, Stretch (поворот, масштабирование, растяжение)
Самостоятельная работа:
  1. «создание блоков» — все созданные ранее объекты (телевизор, кухонный фронт, вент. шахта) преобразуем в блоки и внедряем в «план расстановки мебели и оборудования»
  2. «два стола» — задание на команды Fillet и Chamfer, создание и внедре-ние блоков, отработка команд Rotate, Scale, Stretch.

Занятие 5

Создание «плана электрики», завершение «плана расстановки мебели и оборудования»
  • Создание линейных, прямоугольных и радиальных массивов
  • Работа с командами Mirror, Trim и Extend
  • Основные принципы создания «плана электрики»
  • Свойства объектов: цвет, тип линии, толщина линии, слой
  • Работа со слоями (создание, управление, назначение слоев)
Самостоятельная работа:
  1. «вешалка» — линейный массив, создание блока, внедрение блока
  2. «комплект мягкой мебели» — круглый стол и стулья – радиальный массив, создание блока, внедрение блока
  3. «кровать» — задание на команду Mirror, отработка построения
  4. «диван с подушками» — завершение работы над комплектом мягкой мебели, выполненным ранее, отработка команды Trim, создание внедрение блоков.
  5. «распределение по слоям» — оформление уже имеющихся чертежей послойно с назначением объектам свойств, присущих слою.

Занятие 6

Доработка уже существующий планов, создание «плана раскладки полов».
  • Общий принцип раскладки полов, понятие «начало раскладки по-лов»
  • Команда Offset
  • Таблицы, их свойства и применение
Самостоятельная работа:
  1. «план полов» — создание плана полов при помощи команды Offset, Trim и Extend.
  2. «создание спецификации» — работа с таблицами
  3. «создание экспликации помещения»

Занятие 7

Выполнение «плана потолков» и выполнение «развертки кухни»
  • Принцип выполнения «плана потолков»
  • Принцип выполнения разверток
  • Работа с текстом
Самостоятельная работа:
  1. «завершение экспликации и спецификации» — создание текстового наполнения, работа с текстом
  2. «создание титульного листа» — работа с текстом
  3. «план потолков»
  4. «развертка кухни»

Занятие 8

Выполнение «раскладки плитки»
  • Утилита Purge
  • Управление блоками, стилями и т. д. с помощью Design Center
  • Принцип выполнения раскладки плитки
Самостоятельная работа
  1. «раскладка плитки» — внедрение блоков, команды Offset, Trim

Занятие 9

Подготовка чертежей к печати, создание архитектурной рамки.
  • Понятие пространства Модели и пространства Листа
  • Правила оформления чертежа
  • Создание архитектурной рамки
  • Подготовка всех созданных чертежей к печати
  • Управление слоями при выводе на печать
Самостоятельная работа
  1. Доработка и подготовка на печать всех созданных ранее чертежей

Занятие 10

  • Вывод на печать нескольких чертежей одного файла (последова-тельный алгоритм действий для вывода на печать всех подготов-ленных при работе чертежей, позволяющий не выводить на печать каждый чертеж отдельно, а вывести их на печать сразу все)
  • Печать всех созданных в процессе работы чертежей.
Сдача выпускного экзамена по курсу. Торжественное окончание.

Как рисовать планы этажей в AutoCAD?

1. Как создать план этажа в AutoCAD?

Планы этажей помогают в предварительном просмотре архитектурного проекта до начала строительства. План этажа имеет все размеры и размеры физических особенностей архитектуры, что дает всем участникам четкое представление о том, как будет построена архитектура. Теперь, когда вы знаете планы этажей и их использование, давайте узнаем, как создать план этажа в AutoCAD 9.0006 .

AutoCAD — это приложение для автоматизированного проектирования и черчения, разработанное компанией Autodesk. Программное обеспечение позволяет пользователю быстро и эффективно проектировать и редактировать двух- и трехмерные формы. Теперь давайте рассмотрим несколько простых шагов, чтобы нарисовать план этажа в AutoCAD;

Шаг 1: проиллюстрируйте внешние стены

Нажмите кнопку «Создать» на верхней панели инструментов, чтобы начать рисовать шаблоны; теперь выберите шаблон «Tutorial i-Arch». В новом чертеже нажмите «Бумага», доступную в нижней части экрана в строке состояния, чтобы переключить пространство модели. Вместо треугольника в пространстве модели будет отображаться значок ПСК.

Щелкните ленту на вкладке «Главная», когда появится панель рисования, и щелкните «Прямоугольник», чтобы нарисовать внешнюю сторону внешней стены. Нажмите «Смещение», доступное на панели «Изменить», введите 9, чтобы указать, и нажмите клавишу «Ввод». Выберите прямоугольник. Чтобы создать другую сторону стены, укажите внутреннюю точку, нажмите клавишу Enter, чтобы выйти из команды смещения.

Шаг 2: проиллюстрируйте внутренние стены

Поскольку на ленте нет инструмента двойной линии, вам нужно ввести DLINE, если вы используете AutoCAD LT, или ввести MLINE, а затем нажать Enter, чтобы запустить команду. Введите w, а затем нажмите пробел для параметра ширины. Чтобы указать ширину внутренних стен, введите 4. Щелкните правой кнопкой мыши и выберите «Переопределение привязки», затем выберите «Ближайший». Щелкните внутри треугольника, чтобы указать точку стены на восточной стороне.

Щелкните, чтобы указать точку внутри здания. Снова щелкните правой кнопкой мыши, а затем выберите «Osnap Overrides» и выберите «Perpendicular». Чтобы выйти из команды DLINE, щелкните в любой точке внутри южной внешней стены.

Шаг 3. Знакомство с окном

Щелкните стрелку раскрывающегося списка для меню объектной привязки в строке состояния. Теперь нажмите «Средняя точка, ближайший и перпендикулярный», чтобы включить эти режимы.

Нажмите на «Линию», доступную на ленте, и проведите небольшую линию 9 через внешнюю стену с восточной стороны.

Теперь выберите созданную вами линию и нажмите «Копировать» на ленте, а в качестве базовой точки нажмите на выбранную линию. Чтобы указать направление вдоль стены, переместите мышь, но не щелкайте; вместо этого введите 48 и нажмите Enter.

На ленте нажмите «Линия», чтобы указать среднюю точку одной из созданных вами линий, затем нажмите, чтобы указать среднюю точку второй линии.

Наконец, нажмите клавишу ESC, чтобы отключить команду строки, и теперь ваше простое окно завершено.

2. Как проще создать план этажа онлайн?

EdrawMax Online — это полный пакет решений для создания диаграмм, которые позволяют пользователям создавать различные диаграммы. Программное обеспечение позволяет пользователям создавать блок-схемы, ментальные карты, планы этажей, сетевые диаграммы и т. д. Оно может завершить расчет площади помещения, перетащив символ пространства и поместив его на план этажа. Давайте узнаем, как создать план этажа в EdrawMax Online;

Шаг 1. Выберите шаблон

Просмотрите онлайн-приложение EdrawMax, а затем зарегистрируйтесь, используя свою электронную почту или любую учетную запись в социальной сети, если вы новый пользователь. Теперь нажмите «Создать», чтобы отобразить список различных категорий диаграмм. Нажмите на «План этажа». Теперь выберите подходящий шаблон, который соответствует вашему плану этажа; в противном случае вы можете полностью спроектировать свой план этажа с самого начала, нажав «Пустой чертеж».

Шаг 2: выберите масштаб для рисования

Щелкните значок плана этажа, доступный на правой вертикальной полосе, чтобы установить масштаб для вашего чертежа. Появится окно, показывающее «Масштаб чертежа», «Единица измерения» и «Точность». Нажмите «Масштаб чертежа» и введите желаемый масштаб в поле.

Шаг 3: Начертите наружные стены, двери и окна

Чтобы нарисовать внешние стены, наведите указатель мыши на «Оболочка стены и структура», доступную в левом окне, и перетащите любые намазанные формы внешней стены и поместите их на холст для рисования.

Опция «Дверь и окна» доступна в разделе «Стена и конструкция», а затем расположите двери, соединив их с внешними или внутренними стенами. Вы можете показать двери открытыми или закрытыми, щелкнув и переместив кнопку поворота на фигуре двери.

В разделе «Двери и окна» выберите любые окна по вашему выбору, а затем перетащите это окно на холст для рисования и поместите его на любую из стен на плане этажа. Вы можете отрегулировать длину окна, перетащив его или введя определенное число длины.

Шаг 4. Добавьте другие элементы

Теперь пришло время придать вашему плану привлекательный вид и добавить немного мебели, растений и других декоративных материалов. Наведите курсор на раздел «Спальня» с левой стороны, здесь вы найдете разнообразную мебель и растения. После того, как вы перетащили мебель или растение, вы можете повернуть его положение и увеличить или уменьшить его размер.

Шаг 5. Настройте размерные линии

Чтобы обеспечить точные измерения стен, помещений и углов, добавьте на планы этажей размерные линии. Наведите указатель мыши на раздел «Размеры» с левой стороны и выберите один из доступных значков размеров. Перетащите выбранную размерную линию, поместив ее рядом со стеной или любой другой областью, которую вы хотите измерить.

3. Шаблоны планов этажей

Теперь, когда мы узнали, как спроектировать архитектурный план этажа, давайте рассмотрим некоторые шаблоны плана этажа.

Шаблон 1: План этажа Барндоминиума

Это отличный пример плана большого дома. Планировка дома включает в себя несколько спален, гостиных с примыкающими к ним санузлами и кухни. План этажа barndominium может похвастаться небольшой роскошью для всех, с его дизайном с тремя спальнями, включая гардеробные в каждой спальне. Между тем, просторная открытая кухня и открытая гостиная с уютным лаунджем с телевизором в центре дома удовлетворяют этому сочетанию роскошного дизайна.

Изменить сейчас

Шаблон 2: План дома с 3 спальнями

Этот шаблон плана этажа включает в себя три комнаты, так как он может быть идеальным размером для различных аранжировок. Три комнаты могут предложить отдельные комнаты для детей, сделать уютную зону для соседей по комнате или сдать под офисы и гостевые комнаты для семей и пар. Есть отдельная небольшая кухня, а лаундж с телевизором исключительно спроектирован с примыкающей ванной комнатой и туалетом.

Изменить сейчас

Шаблон 3: План небольшого дома

Это план небольшого дома; крошечные дома обычно строятся для семей, состоящих из двух-трех человек, особенно для молодоженов или холостяков, которые хотят арендовать небольшой дом в других городах или странах. Этот план этажа включает в себя две спальни без ванных комнат; в центре дома есть уютная гостиная с примыкающим санузлом. Существует также крошечная кухня и помимо кухни гостиная, которая также может служить в качестве кабинета. План этажа также включает в себя гараж для автомобиля.

Изменить сейчас

4. Онлайн-конструктор планов этажей

AutoCAD может быть сложным для тех пользователей, у которых нет предыдущего опыта и которые хотят составить план этажа своего дома, но об этом не нужно беспокоиться, поскольку EdrawMax Online — это решение для построения диаграмм с простым в использовании интерфейсом; программное обеспечение предлагает шаблоны бесплатных планов этажей и символов, которые пользователи могут изменять и использовать в соответствии со своими потребностями.

Использование EdrawMax можно создать более 280 разновидностей диаграмм. Программное обеспечение поддерживает совместную работу в команде, а также имеет ресурсный центр, к которому пользователь может подключиться, если у него возникнут какие-либо проблемы при работе с инструментом. Программное обеспечение имеет мощное сообщество шаблонов, из которого вы можете просматривать широкий спектр шаблонов и настраивать их, чтобы сэкономить ваше драгоценное время и усилия. Вы можете нарисовать отличный внешний вид; после того, как диаграмма будет завершена, вы можете экспортировать ее в несколько форматов, включая PDF, VSDX, PNG, SVG и другие.

EdrawMax Онлайн


Создайте 280+ типов диаграмм онлайн


Доступ к диаграммам в любом месте и в любое время


Все на рабочем столе + Сообщество шаблонов


Управление командой и сотрудничество


Интеграция личного облака и Dropbox

ПОПРОБУЙТЕ ОНЛАЙН

EdrawMax Desktop


Создайте более 280 типов диаграмм


Поддержка Windows, Mac, Linux


Полный доступ к ресурсам и шаблонам


Локальное программное обеспечение для бизнеса


Безопасность данных корпоративного уровня

СКАЧАТЬ
СКАЧАТЬ
СКАЧАТЬ

СКАЧАТЬ

5.

Основные выводы

Основная цель, которой служат планы этажей , заключается в том, что он обеспечивает эффективное строительство без неэффективности и экономит много времени. Они используются для разработки интерьера любой архитектуры, будь то дома, офисы, школы и многое другое. Вы можете разработать отличный план этажа с помощью инструмента для построения диаграмм, такого как EdrawMax Online; приложение обеспечивает дружественный пользовательский интерфейс с предварительно разработанными шаблонами и 50 000 различных видов форм и символов, с помощью которых вы можете придать своим интерьерным идеям визуальный вид.

Попробуйте EdrawMax онлайн

Рисование плана этажа Learn

Темы этого урока:

В этом уроке вы сначала будете использовать инструменты, которые вы изучили на уроке .
уровень
. Хотите верьте, хотите нет, если вы понимаете команды, преподаваемые в
первого уровня, вы понимаете почти все распространенные команды, используемые в AutoCAD 2D Drafting — для
любая версия.

Теперь, когда вы знаете, как используются инструменты, вам нужно знать, когда использовать лучший инструмент для работы.
В этом уроке вы нарисуете простой план этажа. Можете считать это своим первым проектом.

В этом уроке я имею в виду не менеджера проекта, а организацию проекта в
AutoCAD использует стандартный подход. Представьте, что вы рисуете комнату как «проект» или пол. На вашей
в первый день работы дали проект и спросили
нарисовать это. То, что вы нарисуете, будет зависеть от «Объема работ»

В этом примере предполагается, что вас поместили в маленькую комнату и попросили нарисовать ее. Первый
то, что вы хотите сделать, это настроить свой рисунок. Есть несколько основных шагов, чтобы приблизиться
КАЖДЫЕ рисунков, которые вы делаете в САПР.

Убедитесь, что у вас есть возможность его нарисовать. Посмотрите, есть ли что-нибудь в
рисунок или область, которую вы не сможете воспроизвести. Вы также должны проверить, есть ли у вас все
информация, которую вам нужно заполнить
рисунок или, по крайней мере, сделать большую его часть. Например, если есть наклонные стены,
Вы можете найти этот угол? Кривые стены?

Вы используете шаблон для начала рисования? Ваш менеджер проектов
должен предоставить вам стандартный шаблон компании (или клиента).

Получив эту основную информацию, можно приступать. Как видите, есть
это то, что вам нужно сделать, прежде чем рисовать первую линию. Возьмите за правило начинать
ваши рисунки должным образом и никогда с
отношение, что вы всегда можете «Исправить это позже!»

Ниже приведен проект, который вы будете рисовать.

После того, как ваш рисунок готов, подумайте, как вы будете его рисовать. Вы должны начать с
самые основные компоненты в первую очередь. Подумайте, как бы вы построили эту структуру. Начните с
основу и добавляйте больше деталей по мере продвижения.
Посмотрите на внешние стены и начните там. Затем добавьте больше деталей, таких как дверные проемы, двери,
окна и т.д. Дорисуйте детали, которые входят в объем работ – огнетушители,
розетки и т. д. Будьте осторожны с
измерений, потому что если вы сделаете ошибку в начале, это вызовет БОЛЬШИЕ проблемы позже, так как
вы продолжаете рисовать.

Общее правило, которое я использую, это рисовать как , я бы построил . Этот базовый подход будет
по крайней мере дать вам отправную точку для любого проекта в любой дисциплине.

Как и в предыдущих уроках, запустите AutoCAD и новый чертеж, используя пункт меню
Файл >
Новый
. Вы увидите открытое диалоговое окно, в котором вас попросят выбрать шаблон чертежа для
использовать. В этих примерах вы будете использовать шаблон AutoCAD по умолчанию. Это даст вам возможность
упражняться
создание и использование слоев. Посмотрите на типы объектов в примере чертежа и создайте
слоев для каждого.

Первые два проекта разработаны с использованием имперских архитектурных единиц (например, 3 фута-6 дюймов), а не
к десятичным единицам измерения, которые вы использовали на предыдущем уровне. Если ваш шаблон не настроен на
Архитектурные единицы, это можно сделать с помощью команды DDUNITS
и установите «Длина > Тип» на «Архитектурный».

Примечания по вводу архитектурных единиц:
11’10-1/2″ 11’10-1/2 3′ (или)
36″ (или) 36
Вам никогда не нужно использовать символ дюйма. Вместо него можно ввести дюймы
футов (т. е. 48 = 4 фута).

Проект «Компьютерный зал»

Начните новый чертеж и создайте слоев
что вам нужно. У вас должно получиться 4 слоя. (Стены, Мебель, Двери, Дисплеи).

С чего начать:
Вот комната, которую вы будете рисовать. Представьте, что вы
только что зашел в дверь справа вверху, осмотритесь…

Вы увидите еще две двери и несколько торчащих частей стены — там, где колонны.
Представьте, что вам нужно его измерить и нарисовать. Вы бы начали с самых больших измерений
сначала стены, потом колонны и
затем нарисуйте 23 стола в последнюю очередь.

Теперь вы готовы начать рисовать. Как упоминалось выше, начните с внешней стороны и двигайтесь по своему пути.
в. Если вы рисуете первый проект, то можете легко нарисовать стены (используя DDE
), затем сместить их на толщину стены. Оттуда, это просто вопрос вставки
дверные проемы. Я обычно делаю это, смещая линии, а затем обрезая то, что мне не нужно.
Для самих дверей просто нарисуйте
прямоугольник и поверните его (позже вы узнаете о блоках для этого). Так что всего с несколькими
команды, вы можете нарисовать эту комнату — все команды, которые вы выучили на уровне 1. Конечно, есть
много способов нарисовать один и тот же проект.

Нажмите здесь, чтобы увидеть один из способов
нарисуйте
дверей, если вы не знаете, что с ними делать.
После того, как вы нарисовали
базовый план, размер его (см. способность Урок
1-8
). Из плана «Компьютерный зал» вы будете добавлять компьютеры и другие
аксессуары к столам позже в курсе, поэтому сохраните файл, когда закончите.

Краткое примечание о размерах:
Если вы хотите нанести размеры на этот чертеж,
вы можете обнаружить, что размер по умолчанию слишком мал. Масштаб/размер ваших размеров
управляется системной переменной DIMSCALE.
Попробуйте значение около 12 для этого чертежа и попробуйте 100 для метрического чертежа. Если ты хочешь
измените свои размеры дальше, пожалуйста, перейдите к это
учебник
.

Видео: Проект компьютерного класса. Часть 1

Видео: Проект Компьютерный класс. Часть 2

Ниже представлены 3 проекта, над которыми нужно работать. Нарисуйте их и подумайте, как вы могли бы приблизиться к ним.

ПРОЕКТ ГИФ ИЗОБРАЖЕНИЕ ФАЙЛ AUTOCAD DWG
Проект №1 — Компьютерный зал
Проект №1а — Компьютерный зал (метрическая система)
Проект № 2 — Офисное помещение
Проект №3 — Каюта Недоступно
Проект №4 — Каюта 2
Видео: Проект офисного помещения
