Ленточный фундамент чертеж. » Строительство от А, до Я | Енакиево

Чертеж ленточного фундамента.

Доброго времени суток Уважаемые посетители сайта по строительству umnyestroiteli.ru. В такой теме как » Ленточный фундамент чертеж «, Мы поговорим про особенности чертежа ленточного фундамента. Научимся читать чертеж ленточного фундамента и конечно же научимся чертить ленточный фундамент, со всеми сносками и отметками.

Ленточный фундамент чертеж. предисловие.

Я сам, по образованию являюсь инженер архитектор, так что в свое время с чертежами ленточного фундамента сталкивался не один раз, но больше конечно намучались с нагрузкой на ленточный фундамент, с расчетом её, но сейчас не об этом. Ленточный фундамент, а именно чертеж ленточного фундамента просто читается и если чертеж составлял скрупулезный инженер, то такой чертеж ленточного фундамента просто читать и воплощать в жизнь. Ведь чертеж ленточного фундамента, каким он сложным бы не был, имеет вид сверху, а другие сложные элементы, которые могут и не быть вложены в чертеж, ну например опоры для лестниц, входной фундамент чертится отдельно но на основном чертеже ленточного фундамента вид которого с верху, тоже указывается. Думаю самое время обсудить ленточный фундамент в чертеже, разберемся на ярком примере с низу, вид простого чертежа без сносок и размеров, ленточный фундамент чертеж траншеи.

Ленточный фундамент, чертеж траншеи.

Из данного чертежа ленточной траншеи мы видим что, есть две оси, горизонтальная и вертикальная, отмеченные латинскими цифрами 1 и 2. Данная ось, на чертеже задает центр ленточного фундамента, считается обязательной отметкой и наносится штрих пунктиром. На чертеже самого ленточного фундамента она обязательно должна быть. Мелкими русскими буквами (а, б, в, г) на чертеже ленточного фундамента отмечены центры основного, несущего ленточного фундамента, где делящие оси фундамент на пополам а и б -это горизонтальные отметки, а в, г- это вертикальные центровые оси, предназначенные задать центры постройки. На чертеже ленточного фундамента они так же будут вынесены как штрих пунктир, и являются не обязательными отметками на основном чертеже, можно ставить можно нет. Обычные цифры на чертеже 1-1 и 2-2, 3-3, 4-4 и т.д, обозначают центры перегородок ленточного фундамента, которые могут быть, а могут и не быть на чертеже, в зависимости от планировки дома.

Думаю пора представить Ленточный фундамент чертеж которого показан со всеми отметками и обговорить его.

Ленточный фундамент чертеж.

Как видим, ленточный фундамент, чертеж его, легко читается и все отметке на чертеже проставлены по центру ленточного фундамента, это показан размер дома, а какой толщины будет ваш ленточный фундамент решать вам, это можно показать на чертеже, выведя на правую сторону чертежа, если ваш ленточный фундамент шире 0.5 метров или уже. Черточки на любых чертежах, прерывающие все длинные линии, показывающие размер, ставятся по часовой стрелке, то есть наклонены в правую, а не в левую сторону. Делается сноска на чертеже, на которой показано из чего будет сделан ленточный фундамент.

Чертеж сборного ленточного фундамента.

Чертеж ленточного сборного фундамента выглядит также как и чертеж ленточного монолитного фундамента, только выводится отметка железобетонного блока целого и углового, обычно это половинка, ну например так:



Статья Ленточный фундамент чертеж, подарена копирайтером, для сайта Строительство от а до я. Енакиево-Донецк.

Ленточный фундамент в разрезе. Ленточный фундамент чертеж в разрезе с размерами

Содержание

  1. Ленточный фундамент в разрезе. Ленточный фундамент чертеж в разрезе с размерами
    • Особенности ленточного фундамента
    • Виды опор
    • Факторы влияния
    • Особенности построения плана
    • Изображение сложных участков
    • Возможные дополнения к общей схеме
  2. План ленточного сборного фундамента. Особенности
  3. Ленточный монолитный фундамент чертеж. План фундамента ленточного чертеж 11м на 10 м картинки
    • Факторы влияния
    • Особенности построения плана
    • Изображение сложных участков
    • Возможные дополнения к общей схеме
    • Степень заглубления
    • Отличия чертежей сборных и монолитных опор
  4. Разрез фундамента чертеж. Как сделать разрез фундамента — Ремонт
    • Общая информация о создании проектов
  5. Видео универсальный проект фундамента. Почему у ДК130 ленточный фундамент и 14я арматура.

Ленточный фундамент в разрезе. Ленточный фундамент чертеж в разрезе с размерами

В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.



Схема ленточного фундамента.



Особенности ленточного фундамента

Ленточный фундамент относится к классу монолитных основ, но является более экономичным по сравнению с плитным. При сокращении расхода бетона и армирующих конструкций такие опоры остаются высоконадежными для малоэтажного домостроения и используются также при строительстве ограждений, хозяйственных и бытовых построек различного типа.

Виды опор

План фундаментов этого типа может представлять два типа опорных конструкций:

  • монолитный , при производстве которого раствор заливают в траншею с отсыпкой,
  • сборный с укладкой готовых железобетонных изделий.

Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.

Чертеж сборного ленточного фундамента с указанием размеров.





Факторы влияния

При выполнении инженерных вычислений учитывают следующие факторы:

  • общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
  • тип грунта, влияющий на степень усадки,
  • величину нагрузки в процессе эксплуатации.



Дополнительное изображение для чертежа ленточного фундамента.





Особенности построения плана

План опор ленточного типа создается по определенным правилам.

  • Выбирается масштабирование 1:100 или 1:400.
  • Перед построением выполняют осевую разметку.
  • При наличии колонн, их месторасположение указывается на схеме.
  • Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

  • с полным схематичным изображением и указанием данных по нижней точке,
  • осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.



Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.



Изображение сложных участков

Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:

  • наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
  • при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).

В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.

На дополнительных сечениях указывают:

  • уровень грунта,
  • уровень пола,
  • общие очертания опорной конструкции,
  • тепло- и гидроизоляцию.



. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.



Возможные дополнения к общей схеме

Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:

План ленточного сборного фундамента. Особенности

Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами

Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами. Он собирается из специальных блоков, которые устанавливаются на  фундаментную подушку. В зависимости от количества рядов блоков такое основание может быть в доме с подвалом, без него или с цокольным этажом.

Если взглянуть на чертеж, то можно понять, что этот тип основания состоит из:

  • сплошной ленточной подушки , которая может быть изготовлена из монолитного железобетона, прямоугольных или трапециевидных железобетонных блоков;
  • вертикальной стены , собирающейся из готовых бетонных блоков.

Ленточный монолитный фундамент чертеж. План фундамента ленточного чертеж 11м на 10 м картинки

В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.

Схема ленточного фундамента.

  • сборный с укладкой готовых железобетонных изделий.

Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.

Чертеж сборного ленточного фундамента с указанием размеров.

Факторы влияния

При выполнении инженерных вычислений учитывают следующие факторы:

  • общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
  • тип грунта, влияющий на степень усадки,
  • величину нагрузки в процессе эксплуатации.

Дополнительное изображение для чертежа ленточного фундамента.

Особенности построения плана

План опор ленточного типа создается по определенным правилам.

  • Выбирается масштабирование 1:100 или 1:400.
  • Перед построением выполняют осевую разметку.
  • При наличии колонн, их месторасположение указывается на схеме.
  • Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

  • с полным схематичным изображением и указанием данных по нижней точке,
  • осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.

Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.

Изображение сложных участков

Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:

  • наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
  • при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).

В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.

На дополнительных сечениях указывают:

  • уровень грунта,
  • уровень пола,
  • общие очертания опорной конструкции,
  • тепло- и гидроизоляцию.

. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.

Возможные дополнения к общей схеме

Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:

  • схемой армирования, составленной с учетом нагрузки и геометрических параметров (арматура укладывается в нижней и верхней части в горизонтальном направлении, при общей высоте опоры более 1,5 метров необходимо дополнительное вертикальное армирование),
  • примечания, содержащие сведения нюансах конструкции,
  • рекомендации относительно подготовительных работ,
  • информация о гидро- и теплоизоляции,
  • таблицы с указанием норм нагрузок для конкретной опорной конструкции.

Подробный чертеж ленточного фундамента с выносными сечениями.

Степень заглубления

Заглубление ленточного фундамента определяется в соответствии с назначением опоры. Существуют два основных вида конструкций – заглубленные и мелкозаглубленные. Эту особенность в обязательном порядке отражает план.

  • Мелкозаглубленные виды используются при строительстве небольших кирпичных или бетонных сооружений, а также при возведении деревянных строений на грунтах слабопучинистого типа. Глубина траншеи в данном случае составляет 50-70 см.
  • Заглубленные виды ленточных фундаментов с усиленным армированием подходят для крупных домов, которые имеют подвальные или цокольные помещения, тяжелые перекрытия. Оптимальная глубина траншеи на 20-30 м больше глубины промерзания почвы.

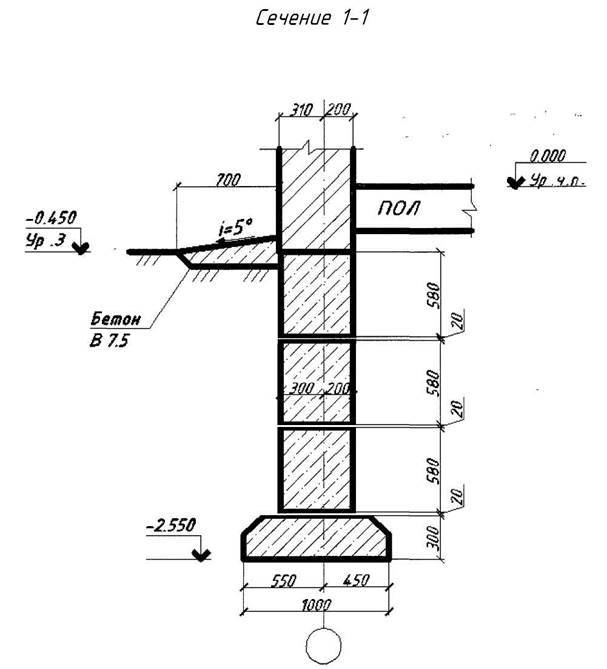

Чертеж заглубленного ленточного фундамента в разрезе.

План всегда содержит информацию о степени заглубления ленты.

Расход материалов на выполнение заглубленных опор значительно выше.

Отличия чертежей сборных и монолитных опор

Выше был описан принцип, по которому составляется план любого ленточного фундамента, будь он монолитный   или сборный. В то же время чертеж, на котором изображен сборный тип опоры, имеет характерное отличие – на изображениях указывается отметка целых и угловых железобетонных блоков.

Источник: https://dekor-i-interer.ru-land.com/stati/fundament-lentochnyy-razrez-sfera-primeneniya-i-vidy-lentochnogo-monolitnogo-osnovaniya

Разрез фундамента чертеж. Как сделать разрез фундамента — Ремонт

Чертеж фундамента дома – основной строительный документ, в котором отражаются все линейные параметры, необходимые для того, чтобы основание могло выдержать вес запланированного дома.

Если допустить ошибки при его создании и последующей реализации, то основание может, к примеру, дать неравномерную усадку, а это может стать причиной разрушения здания. Построить правильный чертеж своими руками – нелегкая задача, так как нужно хорошо знать свойства строительных материалов.

Рассмотрим основные виды фундамента и примеры чертежей.

Общая информация о создании проектов

Чертежи фундаментов представляют собой изображение здания в разрезе по горизонтальной плоскости, на них должны быть отражены конфигурация и размеры несущих стен, отдельно стоящих колонн и столбов, технологического оборудования .

Для планов фундаментов может быть использован масштаб 1:400, 1:200 либо 1:100 в зависимости от размеров сооружения. Работа начинается с нанесения разбивочных осей, при этом отдельные колонны, сваи и столбы должны располагаться в месте пересечения осей.

Пример подробного плана опорных конструкций здания

Для контуров основания линии должны быть более толстыми (0,5-0,8 м), в плане обязательно отражаются отверстия, предусмотренные для технических коммуникаций: указывается глубина и место их расположения. В плане также фиксируется конфигурация подошвы основания, глубина заложения каждого фрагмента опорной конструкции, особенно если на участке неровный склон.

Чертеж разреза фундамента – это изображение основания дома в вертикальном сечении, которое может быть продольным или поперечным. Разрезы можно выполнять на отдельных листах, для них обычно используется масштаб: 1:50, 1:25 или 1:20.

Если общий план дома имеет небольшие размеры, то разрез допускается строить на том же листе. На сечении должен быть показан контур основания, отражено наличие или отсутствие цоколя, нижняя часть стены, гидроизоляционная система, пол в помещении.

Такие схемы помогают увидеть все размеры опорной конструкции в вертикальной плоскости. На фото показаны примеры составления чертежей основания в вертикальном и горизонтальном разрезе.

Вертикальный разрез фундамента

Горизонтальный план нулевого цикла

Для изображения уступов и отверстий используют линии невидимого контура, контуры отверстий также можно дополнительно затушевывать. Все обозначения и надписи выполняются с использованием специального шрифта, который призван обеспечить единообразное построение всем проектным документам.

Правильное построение схем и планов обеспечивает их легкое чтение, а значит, и более точное соблюдение во время работ.

Как строится план-схема для ленточного фундамента?

Чертежи ленточного фундамента должны отражать длину и толщину несущих стен, а также глубину заложения бетонной или блочной «ленты», чтобы она смогла выдержать нагрузку от веса здания и воздействие природных сил.

При построении схемы ленточного фундамента нужно учитывать несколько важных принципов:

  • Для расчета глубины заложения фундамента обязательно должна проводиться геологоразведка, которая поможет определить тип грунта и его пучинистость. Также определяется наличие и глубина залегания грунтовых вод.

На пучинистых грунтах применяют мелкозаглубленный вариант фундамента, чтобы он не пострадал во время сезонных колебаний температуры. Его глубина не будет превышать 0,7 м, использовать такую технологию можно только для малоэтажных построек;

  • Для расчета ширины ленточного основания применяется специальная формула, согласно которой площадь будущего основания = вес дома/сопротивляемость грунта. Строительные справочники содержат полную информацию относительно веса каждой части здания, коэффициент сопротивления почвы также можно найти в геологических справочных источниках;

Данные о расчетном сопротивлении различных типов грунта

  • Схема строительного ленточного фундамента строится с учетом всех суммарных нагрузок и линейных размеров лент.

Основание должно возводиться с запасом прочности, о чем стоит подумать уже на этапе проектировки.

План траншеи под ленточный фундамент

Верхняя и нижняя часть ленточного фундамента дома должны быть армированы, и схема расположения арматуры тоже отражается на планах. Внутри фундамента укладывается продольная горизонтальная арматура, если высота фундамента превышает 1,5 м, то ее дополняют поперечной арматурой.

Согласно СНиП 52-01-2003, между двумя продольными стержнями расстояние не превышает 400 мм.

Чертеж узла ленточного фундамента – важный этап проектировочной работы.

Ленточный фундамент допускает организацию подвала в здании. В зависимости от предполагаемого использования подвальных помещений стоит продумать их расположение, наличие технологических отверстий и т. д.

В результате чертежи фундамента дома позволят создать четкое и ясное представление о будущем основании здания, и после окончания проектировки можно непосредственно приступать к строительным работам.

Видео универсальный проект фундамента. Почему у ДК130 ленточный фундамент и 14я арматура.

упражнений по рисованию, чтобы построить прочную основу!

Если вы новичок в рисовании, вы можете спросить себя, КАК и С ЧЕГО мне начать? Это может быть довольно пугающим. Несмотря на то, что я не рисую реалистично, очень полезно иметь некоторые знания о рисовании и иметь возможность рисовать из воображения или изменять его по своему вкусу. Чтобы помочь вам в вашем путешествии, я создал серию постов об основах рисования, которые я закончу со временем. Вы найдете видео и несколько забавных упражнений для практики. Рисование — это такая большая страсть! ВЫ ГОТОВЫ ?

Каждый может научиться рисовать!

Упорный труд побеждает талант, если талант не усердно работает!

Давайте создадим прочную основу для рисования

Рисование требует практики, поэтому не расстраивайтесь, если это займет немного времени. Придерживайтесь этого и успокойте свой разум, сказав: «Мне не терпится увидеть, как хорошо я буду рисовать всего через несколько месяцев!»

Эти упражнения помогут вам усвоить некоторые базовые знания. Это поможет вам, даже если вы стремитесь к более свободному или выразительному стилю. Правила существуют, чтобы их понимать, но также и нарушать. Развлекайся.


Оглавление

  1. Давайте построим прочную основу для рисования
  2. Упражнение по рисованию 1: Разбиваем все на знакомые фигуры
  3. Упражнение по рисованию 2: Рисование контуров
  4. Упражнение по рисованию 3: Развлекаемся, практикуя контуры
  5. Слепые 900
  6. Линия — это не просто линия
  7. Упражнение по рисованию 4: Рисуйте то, что ВИДИТЕ, а не то, что ЗНАЕТЕ
    • Давайте обманем ваш властный мозг
  8. Упражнение по рисованию 5: Рисунки тушью пером
    • Какую тонкую подводку следует использовать?
  9. Упражнение по рисованию 5: Рисование текстуры
  10. Упражнение по рисованию 6: Все о ценностях
    • Что такое ценности?
  11. Упражнение по рисованию 7 – Затенение ручкой с водорастворимыми чернилами
    • Какие материалы можно использовать?
  12. Держите меня в курсе постов для рисования

Упражнение по рисованию 1:

Разложение всего на знакомые формы

Все мы умеем рисовать овал, круг, квадрат или прямоугольник. В этом уроке мы разобьем наш предмет на формы, которые работают лучше всего. Нам нужно забыть, что мы рисуем, и просто смотреть на фигуры.
Это мой великолепный кот Тими, который нам сегодня позирует!

Перейти к уроку – Как начать рисовать

Справочное изображение – как начать рисовать Поиск знакомых форм – это простое упражнение по рисованию!

Упражнение по рисованию 2:

Рисование контура

Еще один способ рисования — это сосредоточиться на контурах и внимательно наблюдать за ними.
Что находится рядом со стеклянной банкой?.. Лимон касается линии стекла позади?
Есть простой способ сделать это. Мы НЕ будем рисовать и заканчивать один объект за другим, а будем изучать и сравнивать отношения между ними и связывать их до того, как они будут полностью нарисованы.
Вы увидите, о чем я говорю. Блогпост включает в себя видео и упражнения по рисованию.

Поиск связей и отрицательного пространства — отличное упражнение по рисованию

Перейти к уроку: Контурные рисунки! Два совета, которые помогут вам стать лучше!

Упражнение по рисованию 3:

Давайте повеселимся, попрактикуемся в набросках

Есть несколько упражнений по рисованию, которые так драгоценны для меня, потому что они снова и снова возвращают меня к ТВОРЧЕСКОМу способу рисования с шаткими выразительными линиями! Это во многом связано с отпусканием и развитием связи ГЛАЗ-РУКА.

Рисование вслепую

Вообще не смотрите на свой рисунок, но в течение всего упражнения не спускайте глаз с предмета. Соблюдайте все детали и медленно водите рукой по странице. Просто фантастика для наблюдения! … и я ЛЮБЛЮ спонтанный результат!

Упражнение по рисованию вслепую

Перейти к уроку: Контурные рисунки! Два совета, которые помогут вам стать лучше!

Линия — это не просто линия

Линия может сказать так много! Исследуйте свои материалы

Исследуйте различные линии, которые вы можете создать с помощью ваших художественных принадлежностей

Перейти к полному уроку: Контурные рисунки! Два совета, которые помогут вам стать лучше!

Упражнение по рисованию 4:

Рисуйте то, что ВИДИТЕ, а не то, что ЗНАЕТЕ

Давайте обманем ваш властный мозг

Удивительно, как работает наш мозг. Мы привыкли видеть вещи определенным образом. Кружки сверху, дома спереди и т. д. В тот момент, когда ваша кружка остается на полке, намного выше линии ваших глаз, вы НЕ видите ВНУТРИ ЧАШКИ, и тем не менее ваш мозг настаивает на том, чтобы вы рисовали внутреннюю часть.

  • Мы привыкли их видеть
  • На кружке, которая находится выше линии наших глаз, нет эллипсов

На самом деле вы бы рисовали намного лучше, если бы не слушали свой мозг, а просто НАРИСАЛИ ЧТО ПОНИМАЕТЕ!

Присоединяйтесь ко мне для следующего упражнения по рисованию: Мы нарисуем перевернутое изображение. Поверьте, у вас получится ВЕЛИКОЛЕПНО!

Перейти к полному уроку: Рисование вверх ногами. Давайте обманем ваш властный мозг!

Упражнение по рисованию 5: Рисунки тушью

При использовании чернильной ручки мы просто работаем линиями, а также для создания глубины или теней. А пока давайте поиграем с некоторыми основными штрихами, чтобы сделать обычные объекты интереснее!

Какую тонкую подводку следует использовать?

На рынке представлен широкий выбор чернильных ручек для тонкой линии, и многие известные бренды предлагают их. Большинство из них водостойкие, но существуют и водорастворимые. В зависимости от того, хотите ли вы использовать акварель сверху, вы можете сделать свой выбор.

Если вы можете приобрести набор с насадками разного размера, это здорово! Это позволит вам играть с ударами разного размера.
Если у вас немного ограниченный бюджет, даже с одним вы сможете получить больше замечательных галочек! (Если бы у меня был только один, я бы купил 0,5 мм)

Простые упражнения по рисованию тушью

Перейти к полному уроку: Простые рисунки тушью для начала!

Упражнение по рисованию 5: Рисование текстуры

Рисование текстуры делает наши рисунки намного более выразительными. Моими любимыми инструментами для этого являются уголь и фломастеры. Мне нравится находить разные способы рендеринга текстур, не обязательно очень реалистичных, но перевод того, что я вижу.

Текстура камня

Перейти к полному уроку: Простое рисование текстуры о текстуре.

Значения — это светлота или темнота цветов картины или рисунка. Если вы возьмете любое цветное изображение и превратите его в черно-белое, вы увидите разные значения.

Наблюдение за значениями

Представьте, что рисуете или рисуете это. Красные листья такие же темные, как зеленые? и насколько темная древесина или негативное пространство между листьями?

Черно-белое изображение для просмотра значений

Вот мы и получили результаты. Работая с изображением, мы также можем вносить коррективы. Например, почему бы не сделать пустое пространство между листьями светлее или сделать красные лепестки намного темнее? Перейдите к сообщению в блоге и присоединяйтесь ко мне для некоторых упражнений по рисованию.

При рисовании 4-5 значений мы часто рисуем 7-10 разных значений.

Перейти к полному уроку: Что такое ценности?

Упражнение по рисованию 7 – Затенение ручкой с водорастворимыми чернилами

Я так раздражался, когда случайно использовал водорастворимую ручку, и мои линии начинали кровоточить черным цветом при нанесении акварели!!! Уфф.. Но я наконец-то понял, как воспользоваться этой характеристикой!

Используя водорастворимый носитель, нарисуйте линии, а затем активируйте их водой и кистью. Это простой и интересный способ добавить затенение.

Какие носители можно использовать?

Все, что растворяется в воде. Цветные карандаши, Neocolor II, Stabilo aquarellable, перьевые ручки с обычными чернилами в основном водорастворимы.

  • Водорастворимая перьевая ручка для рисования
  • Использование водорастворимой ручки для растушевки

Чтобы узнать больше, перейдите к полной записи в блоге и просмотрите видеоруководство: Максимальное использование водорастворимых ручек для рисования

I будет продолжать добавлять время от времени больше уроков. Если вы хотите получать уведомления о новых советах по рисованию, подпишитесь. (Всем подписчикам блога рассылать не буду, так как не всем будет интересно)

Чертеж фундамента | пол-карни-искусство

Ключевой этап 1 или неуверенные ученики

Этот этап программы рисования был разработан для тех, кто действительно неуверенно рисует. Используйте этот этап, чтобы изучить основы затенения и рисования и увидеть 2D-фигуры при рисовании. Чтобы хорошо рисовать, вы должны уметь внимательно рассматривать и изучать объекты, обрабатывать и упрощать то, что вы видите в своем мозгу, запоминать эту информацию, а затем точно копировать ее на поверхность бумаги.
Мастерство: постарайтесь полностью понять упражнения, прежде чем двигаться дальше. Важно не торопиться с заданиями, находить время, чтобы выполнить их правильно!

Упражнение 1: Основные советы

В этих упражнениях показаны некоторые простые ошибки, которые допускают люди, учась рисовать. Я много лет учу людей рисовать и вижу, как они снова и снова делают эти простые ошибки.

Пример 1. Основные советы

Пример 1. Основные советы

Пример 1. Основные советы

Пример 1. Основные советы

Совет Пола

если вы этого не сделаете, вы легко забудете их. Они действительно помогут вам рисовать лучше, как только вы их изучите. Так что возьмите клочок бумаги и нарисуйте несколько рисунков, используя эти техники.





Упражнение 2: Геометрия в искусстве

Эти три упражнения покажут вам, как простые геометрические формы составляют все в окружающем нас мире. Если вы умеете рисовать круги, квадраты и треугольники, вы можете нарисовать что угодно. На самом деле каждый раз, когда вы пишете, вы рисуете, это так просто.

Совет Пола

Когда вы научитесь видеть основные формы окружающего мира, снова и снова смотрите на вещи, пытаясь понять, какие фигуры вы бы использовали, если бы рисовали их. Иногда вы можете установить связи и с буквами. Написание букв — это просто форма рисования, поэтому, когда вы видите то, что не можете нарисовать, часто бывает полезно попытаться придумать букву, которая поможет вам ее нарисовать.

Практикуйтесь в рисовании простых фигур снова и снова. Некоторые рисуйте быстро, некоторые медленно, делайте их под разными углами и размерами.



Пример 2а. Формы 01

Пример 2а. Формы 02

Ex 2a. Формы 19

Пример 2а. Формы 01

Пример 2b. Формы Adv 1

Ex 2b. Adv shape 2

Ex 2b. Adv shape 21

Ex 2b. Adv shape 1

Упражнение 3: Затенение Этап 1 — часть 1

Это первая часть введения в затенение, состоящего из двух частей. Он учит вас, как наносить тени аккуратными, ровными слоями. Затенение требует концентрации и терпения, и это далеко не так увлекательно, как играть в X Box, но вы можете произвести впечатление на всех своих друзей и семью, если сможете правильно затенить. Здесь все начинается.

Совет Пола: помните книжки-раскраски, которые вы любили делать в детстве? Что ж, они отлично помогают вам затенять, потому что вы используете тот же навык; затенение аккуратно, равномерно и до краев фигур. Попробуйте выполнить несколько упражнений по раскрашиванию, но используйте цветные карандаши вместо фломастеров. Вы также можете рисовать пузырьковые буквы и практиковаться в их затенении!

Пример. 3 Затенение 1

Пример. 3 Затенение 2

Пример. 3 Затенение 9

Пример. 3 Затенение 1

Упражнение 4. Затенение, этап 1, часть 2

В этом упражнении вы научитесь закрашивать градиентными тонами от темного к светлому. Возможно, вам придется делать это снова, и снова, и снова, пока вы не освоите это. области тонуса. Затенение обычно меняется от темных к светлым тонам постепенно (если только свет не очень сильный). Как только вы справитесь с этим хорошо, вы сможете контролировать затенение, и это поставит вас на место водителя при рисовании. Попробуйте нарисовать свои собственные фигуры и заштриховать их от темного к светлому, это на самом деле довольно расслабляет! Вы можете делать это, слушая музыку и просто расслабляясь.

Пример 4. Свет к темноте 01

Пример 4. Свет к темноте 02

Пример 4. Свет к темноте 12

Пример 4. Свет к темноте 01

Упражнение 5. Рисование мультфильмов

Если весь рисунок сделан из простых геометрических фигур, то нет более увлекательного способа научиться этому, чем рисовать мультфильмы!
