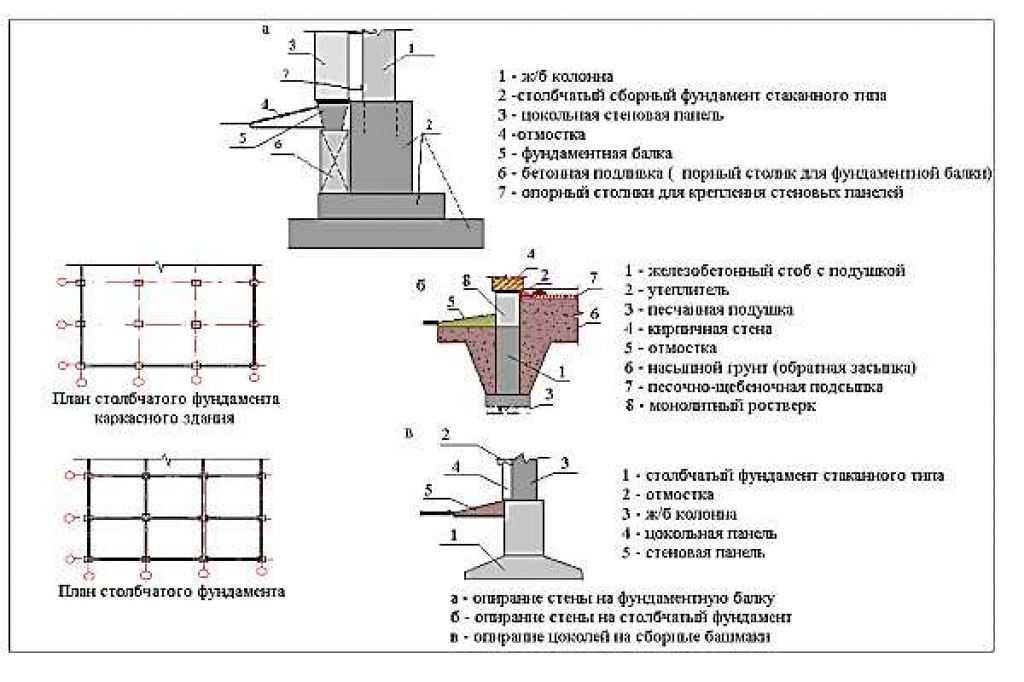

Строительство любого дома предполагает возведение фундамента. Фундаменты больших многоэтажных домов рассчитываются по строительным нормам, действующим для каждого отдельно взятого региона, профессиональными проектировщиками.
Иная ситуация, если строится малоэтажный частный дом. Очень часто строительство ведется самостоятельно и нужно возвести не только фундамент, но и построить глубокий, функциональный подвал, в котором можно было бы обустроить вспомогательные помещения.
В этом случае, чтобы подвал получился хорошим и не требовал дальнейшего ухода, следует:
- Узнать насколько высоко поднимаются грунтовые воды;
- Тщательно спроектировать подвал;
- Провести (при необходимости) осушение участка;
- Использовать качественные материалы и технологии строительства;
- Сделать гидроизоляцию и теплоизоляцию стены и пол подвала;
- Оборудовать подвал приточно-вытяжной вентиляцией;
- Сделать отмостку.
Преимущества монолитных стен
Если планируется размещать в подвале подсобные помещения, то возведение монолитной конструкции подземных стен, предпочтительнее, чем делать их из блоков или кирпича. Основное преимущество монолитного фундамента — высокая прочность и относительно низкая влагопроницаемость.
Поскольку монолитный способ возведения подвала предполагает, что он расположен под всей площадью здания, то давление всей строительной конструкции значительно снижается, что сохраняет здание даже при сильных деформациях грунта.

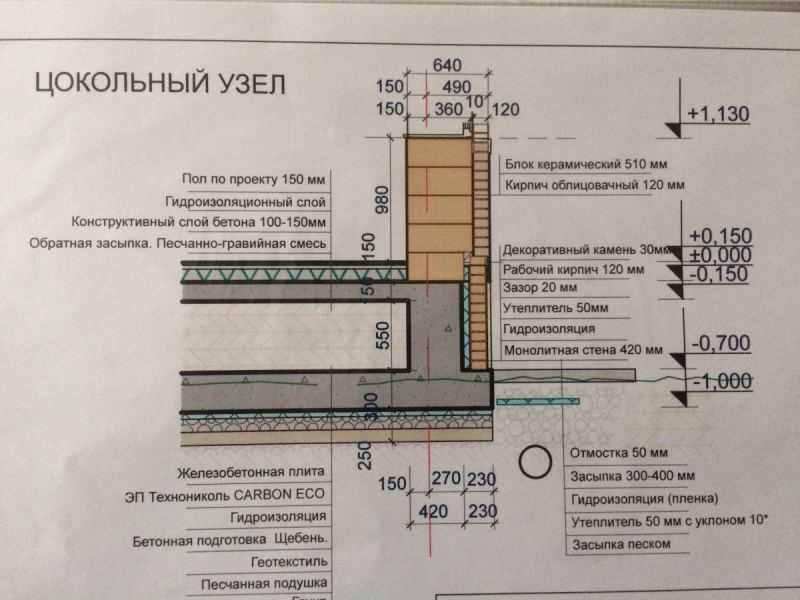

Расчет толщины
Толщина стен фундамента и плиты, а также их армирование зависят от уровня грунтовых вод. Если грунтовые воды не поднимаются до уровня подвала, то это упрощает строительство и делает его менее затратным. Так, нижняя бетонная плита может быть не силовой и выступать за стены приблизительно сантиметров на 5-10, а толщина стен подвала из монолитного бетона при заглублении на 1-2,5 метра при наличии поперечных стен может колебаться от 20 до 40 см.
Если подвал оказывается ниже уровня грунтовых вод, то плита пола должна быть толщиной не менее 20 см, выходить за контур стен на 30 — 40 см и правильно армирована.
Железобетонные плиты перекрытия укладывают на стены подвала через три-четыре недели, но в этот же сезон, чтобы упредить наклон стен внутрь здания под давлением грунта.
Армирование
Армировать стены и пол подвала нужно независимо от их толщины. Строительные нормы предусматривают «типовое армирование углов и примыканий монолитных стен». Поскольку в процессе эксплуатации сверху на стены подвала будет действовать вес дома, жильцов, мебели, снега (нагрузки на сжатие), а с боков – давление грунта (нагрузки на растяжение), не армировать бетон нельзя.
Достаточную прочность конструкции придаст армирование монолитной стены в 2 сетки из арматуры диаметром 12 мм с вертикальным и горизонтальным шагом арматуры не более 40 см, поперечно соединенные в шахматном порядке через каждые две ячейки арматурой того же диаметра.
Отступ арматуры от края бетона во всех несущих стенах и фундаментной плите подвала — 5-7 см.
В последнее время популярность приобретает стеклопластиковая арматура, которая не поддаётся коррозии, дешевле, прочнее и, к тому же, с ней легче работать.
Способы гидроизоляции стен
Гидроизоляция подвала проводится как горизонтальная, так и вертикальная. Причем горизонтальная изоляция делается под основной плитой либо рубероидом, либо полиэтиленовой пленкой не тоньше 200 микрон. Изоляция должна выступать за стены подвала не менее, чем на 15 см.
Вертикальная изоляция зависит от уровня грунтовых вод. Если подвал не подвергается опасности затопления, то достаточно нанести два слоя горячей битумной мастики, поскольку монолитная стена не сильно пропускает влагу.
В случае периодического подтопления, предусматривают нанесение рулонной гидроизоляции, защищенной дополнительной кирпичной кладкой или другим защитным материалом, и выводят ее на 15-20 см над поверхностью грунта.
Утепление стен подвала
Если ваш подвал будет отапливаемым, то обязательным является его утепление. Для этого, через неделю после проведения вертикальной гидроизоляции стен, можно прямо сверху наклеить плиты утеплителя. Приклеивать плиты начинают снизу и очень плотно подгоняют встык. Перед обратной засыпкой грунта выполняют защиту утеплителя гладкими асбестоцементными плитами. Верхние плиты утеплителя выступают над поверхностью грунта на 40-50 см.
< Предыдущая | Следующая > |
---|
Почитайте ещё:
- Как заделать трещины в штукатурке стен
- Технология окрашивания стен
- Как самостоятельно выровнять стену?
- Утепление брусового дома с помощью фасадных систем
- Утепление стен в деревянном доме из бруса
этапы, видео (зачем армировать монолитные стены)
Армирование является одним из основных видов бетонных работ. Технологический процесс заключается в применении металлической арматуры, которая выступает в качестве основного составляющего материала.
Данную технологию используют, когда необходимо произвести армирование монолитных стен подвала.
Это позволяет не только упрочнить конструкцию, но и сэкономить материал, в частности бетон, которого потребуется значительно меньше, при этом стены будут иметь небольшую толщину.
Зачем нужно армировать монолитные стены?
Для усиления бетонной конструкции используется металлический каркас, который изготавливается из стальной арматуры диаметром от 6 до 12 мм. Толщина стальных прутов зависит от предполагаемых нагрузок и эксплуатационных характеристик подвального сооружения.
Результатом армирования монолитных стен погреба является создание надежного и сверхпрочного железобетонного сооружения с высокими физико-механическими показателями и увеличенными сроками эксплуатации. Рекомендуем предварительно ознакомится видами армирующей сетки. Необходимость в армировании возникает и в случае, когда предусмотрена большая механическая нагрузка на железобетонную конструкцию.
Давление происходит в нескольких направлениях:
- Сверху нагрузку создает конструкция здания.
- С боков давит грунт, который окружает строение по всему периметру.
Именно эти неблагоприятные воздействия и должна выдерживать конструкция погреба.
Как осуществляется процесс армирования?
При создании арматурной сетки, применяется методика связывания или сваривания соединений. Оптимальные размеры ячеек – 25-35 см.
Если применить первый вариант, то такая каркасная конструкция будет обладать необходимой упругостью, которая обеспечит хорошую устойчивость к любым движениям, происходящим в стенах погреба из-за большого количества осадков или при пучении грунта.
Сварная конструкция может получить серьезные разрывы, которые повлекут за собой разрушения. Про анкеровку арматуры в бетоне читайте тут.

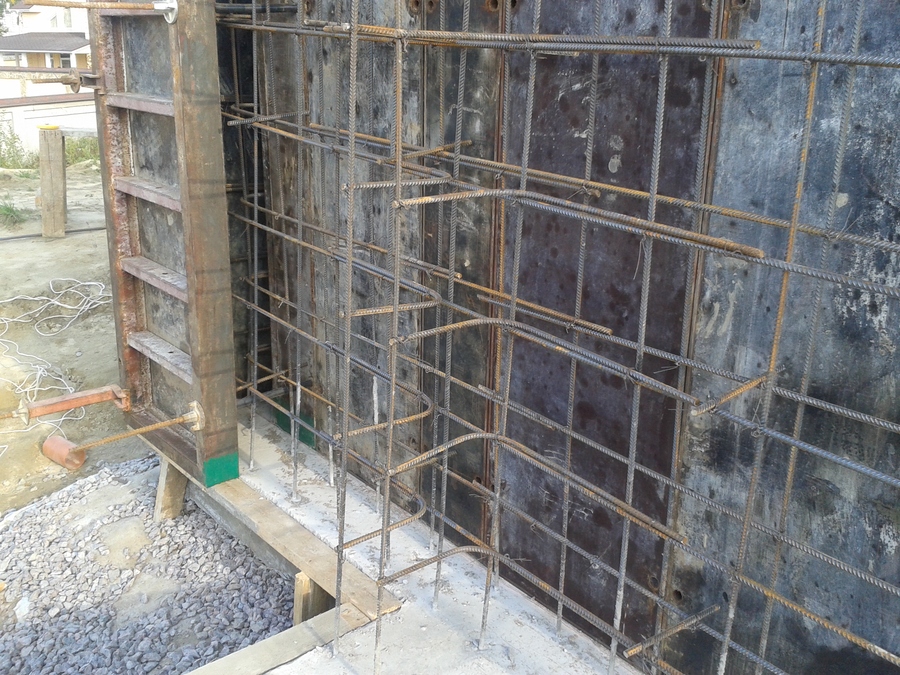

Армирование монолитных стен осуществляется в несколько этапов:
- монтируется опалубка и очищается от грязи и пыли;
- устанавливается каркас металлический внутрь конструкции так, чтобы прутки не соприкасались с опалубкой, а между ними было достаточное пространство для проведения бетонных работ (5-7 см). В случае их соприкосновения при удалении опалубки будет нарушена целостность армирующего слоя, а через полученный дефект откроется доступ вредной для железобетонной конструкции влаги:
- когда каркас полностью установлен и закреплен – заливается бетон, и на этом этапе уделяется повышенное внимание соединениям каркаса.
Правила укладки арматуры в ленточный фундамент читайте на этой странице. Как происходит в реальности армирование монолитных стен, можно увидеть на видео, в статье ниже.
https://www.youtube.com/watch?v=u0NDyTl8t_Y
Перед тем как приступить к армированию стен погреба производятся тщательные расчеты на количество материала (опалубку, арматуру, бетон) в соответствии с проектом. Только при правильных расчетах можно получить надежное и прочное сооружение, которое прослужит долгий период, на протяжении которого не будет подвергаться воздействиям со стороны грунта. Зачем используют фибру для бетона можно узнать перейдя по ссылке.
Строительство подвалов.
Типы бетонных подвалов
Увеличьте ценность своего дома, установив бетонный цоколь или завершив существующий
Строительство бетонного цоколя в новом доме или отделка существующего цокольного этажа — одна из лучших инвестиций, которую вы можете сделать. Подвалы предоставляют недорогое пространство для различных целей, от семейной комнаты или развлекательного центра до офиса или дополнительной спальни. Бетон – самый популярный материал для возведения цокольного этажа. Он также становится предпочтительным вариантом для отделки полов подвалов из-за его устойчивости к влаге и множества вариантов дизайна.
У ВАС МОЖЕТ БЫТЬ ПОДВАЛ?
Вы можете иметь подвал в своем новом доме даже в районах с высоким уровнем грунтовых вод, плохой почвой или на участке с наклоном вниз, если вы установите гидроизоляционную мембрану, способную перекрывать трещины. В некоторых районах страны, где почвы чрезвычайно бедны, кессоны (глубокие опоры) также используются для поддержки конструкции фундамента.
Найдите рядом со мной готовых подрядчиков.
ВИДЫ КОНСТРУКЦИИ ПОДВАЛОВ
Существует 3 основных типа подвалов:
Подвалы с каменными стенами
Стены подвала построены из каменных блоков. Там, где блоки каменной кладки соединяются друг с другом, есть много стыков, поэтому убедитесь, что ваш подвал надлежащим образом укреплен, а стены гидроизолированы (не гидроизолированы), чтобы избежать просачивания воды.
Узнайте о ремонте наклонных стен подвала.
Подвалы из сборных панелей
Залитые бетонные панели поднимаются на место с помощью крана.
Подвалы из заливных бетонных стен
Самый популярный тип конструкции подвала. Вот некоторые из преимуществ заливных бетонных стен:
- Полнотелый бетон лучше противостоит обвалам, вызванным боковым давлением воды, земли и ветра.
- Повышенная огнестойкость, так как монолитный бетон плотный и не имеет швов.
- Более устойчив к воде, поскольку в бетоне меньше пустот и меньше пустот, чем в бетонных блоках
Позвоните в местный строительный отдел и спросите у них, какой тип конструкции подвала они рекомендуют, и что они не слышат жалоб или почти не слышат о них.
ПРОБЛЕМЫ С ВЛАЖНОСТЬЮ
Университет Миннесоты подготовил отличный документ под названием «Влага в подвалах: причины и решения», который хорошо написан, прост для понимания и снабжен прекрасными иллюстрациями. В нем излагаются основные причины проблем с влажностью в подвалах. являются:
- Неадекватная планировка вокруг дома
- Дефектные или отсутствующие желоба и водосточные трубы
- Неправильно сконструированные оконные колодцы
- Неэффективная сливная плитка и выгребная яма
- Неправильный дренаж с каналами под плитой
- Структурные трещины
Решения проблем с влажностью в подвале:
Дождевая вода или талый снег, которые не отводятся от дома, также являются частой причиной сырости в подвале и подполье. Прочтите эту статью о высыхании мокрого подвала в этом старом доме, чтобы определить, вызван ли ваш мокрый подвал конденсацией, стоком или причиной является подземный источник воды.
Подход к проблемам с влажностью всегда должен заключаться в удалении источника влаги, а не в попытках остановить ее на последней линии обороны (стене подвала). Заманчиво попытаться решить проблему влажности подвала с помощью мембраны или специального покрытия внутри. В некоторых случаях может показаться, что какое-то время это решение работает; однако вода все равно будет там.
ПРЕДОТВРАЩЕНИЕ ВЛАГИ
Существует 2 типа защиты от влаги: гидроизоляция и гидроизоляция. Гидроизоляция подвала заключается в нанесении на стену подвала мембраны, способной перекрыть трещины, если они появятся в стене подвала. Если на вашем участке высокий уровень грунтовых вод или плохое состояние почвы, вам следует использовать систему гидроизоляции. Если почва хорошо дренируется, многие люди в любом случае гидроизолируют стены подвала для дополнительной защиты от попадания воды в подвал.
Гидроизоляция — это пароизоляция, препятствующая проникновению воды. Он не перекроет трещины усадки фундамента и не остановит воду под гидростатическим давлением.
Подробнее о гидроизоляции бетонных фундаментов.
Бетонная доска для шаффлборда стандартного размера, разработанная вручную и выгравированная на бетонной поверхности с помощью ручной шлифовальной машины, обеспечивает развлечение в этом подвале. Allstate Decorate Concrete в Кокато, МиннесотаПодробнее об этом проекте.
ДИЗАЙН ПОДВАЛА НОВОГО ДОМА
Вы строите новый дом? Скорее всего, вы будете жить там довольно долго, и неизбежно наступит время, когда вам захочется иметь больше места. Если вы строите свой дом на подполье, единственным вариантом будет дорогое дополнение позже, но если вы планируете заранее сейчас, вы можете получить жилое пространство премиум-класса, доступное прямо у вас под ногами.
Умные строители новых домов предлагают гибкость в проектировании своих домов, позволяя творчески использовать жилое пространство нижнего уровня для размещения растущих, меняющихся семей. Подвал предлагает одно из самых экономичных площадей в новом жилищном строительстве сегодня.
При планировании дома поговорите со строителем об этих идеях дизайна подвала, чтобы получить максимальную отдачу от вашего нового дома сразу и в будущем:
Тщательно выбирайте вход в подвал кухню и спуститься в середину подвала, что уменьшает полезную площадь помещения.
При размещении лестницы в подвал учитывайте, как будет использоваться подвал. Если вы планируете использовать цокольный этаж в качестве развлекательной зоны, лестница от главного входа или гостиной обеспечивает хороший доступ для гостей. Размещение лестницы вдоль стены подвала открывает подвал для максимальных возможностей планировки этажа.
Дизайн лестницы
Лестница в подвал может быть такой же привлекательной, как и главная лестница двухэтажного дома. Рассмотрите возможность использования лиственных пород с декоративными поворотами и столбиками для богатого традиционного вида или добавьте кованое железо в дизайн вашей лестницы, чтобы привнести частичку сада в помещение. Отделка стен цокольной лестницы, как у вышеописанных стен, добавляет интереса и привлекательности.
Включая окна
Солнечный свет может превратить любую комнату в место веселых встреч. Обильный солнечный свет также может помочь подвальному пространству выглядеть более естественным. Рассмотрите возможность добавления окон дневного света с оконными колодцами того же размера, что и надземные окна.
Варьируйте освещение
Используйте освещение, чтобы выделить определенные области жилого пространства нижнего этажа. Рассмотрите возможность встроенного освещения на лестнице и встроенного или направляющего потолочного освещения, чтобы выделить личные коллекции или создать теплые зоны для беседы.
Не экономьте на отделке
При выборе отделки любой части подвала учитывайте тип деятельности, которая будет происходить в помещении. Будет ли подвал использоваться, например, как спальня, домашний кинотеатр, тренажерный зал, домашний офис или игровая комната?
Планирование электрических розеток и коммуникаций
При проектировании подвала предусмотреть размещение электрических розеток и выключателей, воздуховодов ОВиКВ и входа в подсобное помещение, а также сгруппировать основные электрические коммуникации (электрические, водопроводные и магистральные канализационные линии) вместе в одном месте подвала. Эту область можно оставить как незавершенное помещение, которое скрывает инженерные коммуникации и дает вам больше свободы в дизайне вашей жилой зоны в подвале.
Выберите высоту потолка
Многие конструкции подвала теперь включают 9- и 10-футовые потолки. Более высокие потолки помогают открыть комнату и создать более привлекательное подвальное пространство.
Обратите внимание на камин
Камин не только дает свет и тепло, но и может служить центром внимания в комнате. Рассмотрите возможность установки дымохода во время строительства, даже если в ближайших планах нет готового подвала. Возможность установить его в будущем может стать важным преимуществом при перепродаже дома.
Подвал с выходом из дома
Выходные подвалы сегодня становятся все более популярными в новых домах. Как правило, построенный на наклонном участке, который открывает подвал снаружи, подвал с выходом обеспечивает максимальное освещение и удобный доступ для развлечений внутри и снаружи. Выход из подвала может вести к террасе, патио или палубе, которые объединяют две развлекательные зоны дома.
ПОПУЛЯРНЫЕ ИСПОЛЬЗОВАНИЯ ДЛЯ СУЩЕСТВУЮЩИХ ПОДВАЛОВ
Когда большинство людей думает о пристройке к своему дому, они думают о пристройке к существующей конструкции. О чем многие забывают, так это о том, что их «достройка», уже готовая на 30%, находится буквально прямо у них под носом, в подвале.
Опросы риелторов постоянно показывают, что готовые подвалы стоят сразу после ремонта кухонь и ремонтов ванных комнат по выплатам домовладельцам. Окупаемость затрат на реконструкцию подвала составляет от 20% до 115%. Имейте в виду, однако, что это означает профессионально отделанные подвалы. Минусом являются непрофессионально отделанные подвалы. Потенциальные покупатели постоянно проявляли незаинтересованность в исправлении ошибок или в том, чтобы жить с ними, которые являются обычным явлением для самодельщиков.
Реконструкция и отделка подвального помещения имеет ряд преимуществ:
- Подвалы естественным образом изолированы землей, что означает, что летом в них прохладнее, а зимой теплее.
- Если в доме в настоящее время нет места для семейной комнаты, домашнего офиса, спальни для гостей и т. д., их можно экономично построить в подвале.
- Перемещение существующей семейной комнаты, домашнего развлекательного центра, домашнего офиса или детской игровой комнаты в подвал освобождает дополнительное пространство в основной жилой зоне, что может означать расширенную кухню или ванную, большую главную спальню или дополнительную гостевую спальню или жилые помещения.
- Разместив домашний развлекательный центр, тренажерный зал, рабочую комнату или другое помещение для занятий в подвале, остальная часть дома может стать тише. И наоборот, берлогу, сауну или джакузи можно разместить в подвале, чтобы уединиться от другой домашней деятельности.
Реконструкция подвала в соответствии с конкретными потребностями может также включать особые соображения, выходящие за рамки того, что можно было бы найти в помещении «нормального использования». Вот лишь несколько примеров:
Подвал Домашняя Мастерская
Подвальная мастерская идеальна, так как она изолирует шумные работы от остального дома. Вот несколько вещей, которые следует учесть:
- Звукоизоляция: Это предотвратит проникновение шума из магазина в остальную часть дома. Также рассмотрите возможность зачистки общих дверных проемов между магазином и другими частями дома. Это не только улучшит звукоизоляцию, но и предотвратит попадание опилок и других материалов в жилые помещения.
- Электрические розетки: Достаточное питание для домашних мастерских всегда является проблемой. Для тех, у кого много мощных электроинструментов, запланируйте добавить одну или несколько цепей, проложенных через дополнительную панель, чтобы автоматические выключатели были под рукой.
- Система сбора пыли: Очень важна для столяров. Дополните это обильной вентиляцией из окон и/или вентиляторов, чтобы устранить пары, например, от краски или клея.
- Освещение: Хорошее освещение имеет важное значение для тесной работы, часто возникающей в мастерских. Равномерно расположенные люминесцентные лампы с рассеивающими сетками, а также светлые потолки и полы способствуют хорошему освещению. Имейте регулируемые рабочие фары, ориентированные на отдельные рабочие места и оборудование.
Бетонный подвал Прачечная
Расположение прачечной в подвале идеально, поскольку многие необходимые компоненты, такие как горячая и холодная вода и дренажная система, уже доступны. Это также может быть шумное занятие, лучше всего изолированное от остальной части дома. Некоторые пункты, которые следует учитывать:
- Слив в полу: Защитите от разрыва или протечки шланги к стиральной машине и от него с помощью слива в полу, чтобы предотвратить затопление всего подвала. Этот сток должен быть подключен к системе канализации дома. Тем не менее, правильная установка может быть сложной, и ее лучше доверить лицензированному подрядчику по сантехнике.
- Большая раковина/ванна: Рассмотрите возможность слива воды из стиральной машины в большую ванну или раковину с кранами для горячей и холодной воды. Ванна может пригодиться для замачивания одежды, мытья крупных предметов или других домашних дел.
- Водостойкие напольные покрытия: Покрасьте бетонную плиту сверхпрочной краской или покройте пол клеевым винилом, если плита гладкая и без трещин. Смотрите другие варианты цокольного этажа.
Бетонный цокольный медиа-зал
Темная театральная атмосфера типичного подвала может быть превращена в идеальную медиа-комнату. Некоторые особенности:
- Шумоизоляция: Установите на стены звукоизоляционный материал, например пробковую доску, или повесьте тяжелые шторы, чтобы добиться того же эффекта и добавить цвета. Изолируйте между лагами пола с помощью стекловолоконных плит и покройте гипсокартоном или подвесьте акустический потолок. Застелите пол ковром и обставьте комнату тяжелыми диванами, мягкими стульями и большим количеством подушек.
- Освещение: Используйте непрямое освещение (обычно направленное на стены или потолок) для получения мягкого света без бликов. Установите диммеры для дополнительного управления освещением.
- Электропроводка: Тщательно спланируйте установку компонентов, чтобы звуковые и видеокомпоненты были легко доступны в соответствующих шкафах, а соответствующая проводка могла проходить сквозь стены, за шкафами и т. д.
ВЫБОР ПОДРЯДЧИКА ПО ОТДЕЛКЕ ПОДВАЛЬНЫХ ПОДВЕСОВ
Очень важно, чтобы вы знали, какие вопросы следует задавать об отделке подвальных помещений, чтобы выполнить работу так, как вы этого хотите. Опытный и уважаемый подрядчик по отделке подвала будет иметь опыт, чтобы указать и устранить потенциальные проблемы или препятствия, которые неопытный подрядчик либо не обнаружит, либо не упомянет.
Вот несколько вопросов, которые следует задать при выборе подрядчика по отделке подвала:
- Есть ли у них большой опыт в этой сфере работ? Отделка подвала не должна быть одним пунктом в длинном списке вещей, на которых они «специализируются».
- Являются ли они лицензированным, связанным и застрахованным подрядчиком?
- Есть ли у них список последних рекомендаций, которым вы можете позвонить и/или посетить?
- Выслушают ли они ваше видение готового подвала и обсудят жизнеспособность вашей идеи?
- Укажут ли они в своем предложении точную марку и качество шкафов, плитки, ковра, дверей и т. д., чтобы вы знали, что покупаете?
Последнее обновление: 9 августа 2018 г. к основанию или непосредственно к земле;
для обеспечения достаточной прочности в сочетании с основанием (при необходимости) для предотвращения неравномерной осадки;
для обеспечения достаточной устойчивости к напряжениям сдвига и изгиба, возникающим в результате бокового давления грунта;
для крепления надземной конструкции, чтобы противостоять ветру или сейсмическим воздействиям;
для устройства влагостойкого барьера подземных жилых помещений в соответствии со СНиП; и
для изоляции невлагостойких строительных материалов от земли.
В некоторых случаях каменные или бетонные фундаментные стены содержат номинальное количество стальной арматуры для предотвращения образования трещин. Технические спецификации обычно требуют армирования бетонных или каменных фундаментных стен из-за несколько произвольных ограничений на минимальное соотношение стали и бетона даже для «простых» бетонных стен. Однако стены фундамента жилых домов обычно строятся из неармированного или номинально армированного бетона, кирпичной кладки или обработанной консервантом древесины. Подход к номинальному армированию обеспечил множество пригодных к эксплуатации конструкций. В этом разделе обсуждается вопрос армирования и представлены рациональные подходы к проектированию бетонных и каменных фундаментов жилых домов.
В большинстве случаев дизайн стен из бетона или бетонной кладки можно выбрать из предписывающих таблиц применимых норм для жилых зданий или Международных норм для одно- и двухквартирных домов. Иногда конкретный проект, применяемый с разумной инженерной оценкой, приводит к более эффективному и экономичному решению, чем то, которое предписано нормами. Проектировщик может решить спроектировать стену как армированную или как сплошную бетонную стену. В следующих разделах подробно описываются методы проектирования для обоих типов стен.
Бетонные фундаментные стены
Независимо от выбранного типа бетонной фундаментной стены проектировщику необходимо определить номинальные и учитываемые нагрузки, которые, в свою очередь, определяют тип стены (армированный или неармированный), который может быть подходящим для данного применения. . В домах с легким каркасом конструкция фундаментной стены обычно определяется более низкой комбинацией нагрузок. Осевая нагрузка увеличивает допустимый момент бетонных стен, когда они не имеют значительного эксцентриситета, как это имеет место в типичном жилом строительстве.
Для дальнейшего упрощения расчетов проектировщик может консервативно предположить, что стена фундамента действует как простая пролетная балка с закрепленными концами, хотя такое допущение приведет к чрезмерному прогнозированию напряжений в стене. В любом случае, модель простого пролета требует, чтобы стена была надлежащим образом поддержана вверху за счет соединения с каркасом пола, а в основании за счет соединения с фундаментом или опорой на плиту цокольного этажа.
После того, как нагрузки известны, проектировщик может выполнить проверку конструкции на различные напряжения, следуя ACI-318 и содержащимся в нем рекомендациям.
Из практических соображений проектировщики жилых домов должны учитывать, что бетонные фундаментные стены обычно имеют толщину 6, 8 или 10 дюймов (номинальная). Типичная прочность бетона на сжатие, используемая в жилищном строительстве, составляет 2500 или 3000 фунтов на квадратный дюйм, хотя доступны и другие прочности. Типичный предел текучести арматуры при растяжении составляет 60 000 фунтов на квадратный дюйм (Класс 60) и в первую очередь зависит от предложения на рынке.
Проектирование простой бетонной стены
ACI-318 позволяет проектировать простые бетонные стены с некоторыми ограничениями и рекомендует использовать усадочные и изоляционные швы для предотвращения образования трещин; однако это нетипичная практика для стен жилых фундаментов, и температурное и усадочное растрескивание практически неизбежны. Считается, что это оказывает незначительное влияние на структурную целостность жилой стены. Однако растрескивание можно контролировать (свести к минимуму потенциальное расширение трещины) за счет разумного использования горизонтальной арматуры.
ACI-318 ограничивает толщину гладкой бетонной стены минимум 7-1/2 дюйма; тем не менее, Международный кодекс для домов на одну-две семьи допускает номинальную толщину стен фундамента 6 дюймов, когда высота несбалансированного заполнения меньше установленного максимума. Требование минимальной толщины 7-1/2 дюйма, очевидно, нецелесообразно для короткой бетонной стены ствола, как в фундаменте подполья.
Должна быть обеспечена достаточная прочность, которая должна быть подтверждена анализом в соответствии с расчетными уравнениями ACI-318 и рекомендациями в этом разделе. В зависимости от нагрузок на грунт анализ должен подтвердить обычную практику возведения фундамента в типичных условиях.
Проектирование железобетона
ACI-318 допускает два подхода к проектированию железобетона с некоторыми ограничениями по толщине стенок и минимальным количеством стальной арматуры; однако ACI-318 также позволяет отказаться от этих требований в случае, если структурный анализ демонстрирует достаточную прочность и устойчивость.
Железобетонные стены следует проектировать с использованием метода расчета прочности. Следующие проверки на сдвиг и комбинированный изгиб и осевую нагрузку определяют, способна ли стена противостоять приложенным нагрузкам.
Комбинированная допустимая нагрузка на изгиб и осевую нагрузку
ACI-318 устанавливает требования к армированию бетонных стен. Стены фундамента обычно выдерживают как приложенную осевую нагрузку от вышележащей конструкции, так и приложенную боковую нагрузку грунта от обратной засыпки. Чтобы обеспечить достаточную прочность стены, проектировщик должен сначала определить эффекты гибкости (выпучивание по Эйлеру) в стене. ACI-318 предлагает метод аппроксимации для учета эффекта гибкости стены; однако коэффициент гибкости не должен превышать 100. Коэффициент гибкости определяется в следующем разделе как отношение между длиной без опоры и радиусом вращения. В жилищном строительстве метод аппроксимации, более известный как метод увеличения момента, обычно является адекватным, поскольку коэффициент гибкости стен фундамента обычно составляет менее 100.
Минимальное армирование бетонной стены
Фундаментные стены из простого бетона обеспечивают работоспособные конструкции, если они правильно спроектированы. Тем не менее, когда армирование используется для обеспечения дополнительной прочности в более тонких стенах или для работы в условиях более высоких нагрузок, испытания показали, что расстояние между горизонтальными и вертикальными армирующими элементами, ограниченное максимальным значением 48 дюймов по центру, приводит к характеристикам, которые достаточно хорошо согласуются с проектными ожиданиями. (Роллер, 1996).
ACI-318•22.6.6.5 требует наличия двух стержней № 5 вокруг всех проемов в стене. В качестве альтернативы, более подходящей для жилищного строительства, следует разместить как минимум по одному стержню арматуры с каждой стороны проема шириной от 2 до 4 футов, а также два стержня арматуры с каждой стороны и один внизу проема шириной более 4 футов. Арматурный стержень должен быть такого же размера, как требуется по проекту армированной стены, или не менее № 4 для простых бетонных стен. Кроме того, требуется перемычка (бетонная балка) в верхней части проемов в стене.
Прогиб бетонной стены
ACI-318 специально не ограничивает прогиб стены. Поэтому прогиб обычно не анализируется при проектировании стены фундамента жилого дома. Несмотря на это, предел прогиба L/240 для нефакторизованных нагрузок на грунт не является необоснованным для стен ниже уровня земли.
Перемычки для бетонных стен
Проемы в бетонных стенах сооружаются с помощью перемычек из бетона, стали, сборного железобетона, литого камня или армированной каменной кладки. Деревянные перемычки также используются, когда они не поддерживают бетонную конструкцию выше и когда непрерывность в верхней части стены (например, связующая балка) не является критичной, как в прибрежных зонах с высокой сейсмической или ураганной опасностью, или поддерживается в достаточной степени деревянным подоконником. и другие конструкции выше.
Часто предполагается, что бетонная перемычка действует как простой пролет с закрепленными на каждом конце концами. Однако это предположение подразумевает отсутствие верхней арматуры для передачи момента, возникающего на конце перемычки. При этом условии предполагается, что перемычка имеет трещины на концах, так что конечный момент равен нулю, а сдвиг должен передаваться от перемычки к стене через нижнюю арматуру.
Если предполагается, что перемычка действует как балка с фиксированным концом, необходимо предусмотреть достаточную заделку верхней и нижней арматуры за каждую сторону проема, чтобы полностью сформировать конец перемычки, воспринимающий момент. Несмотря на сложность конструкции и конструкции, балка с фиксированным концом снижает максимальный изгибающий момент на перемычке и позволяет увеличить пролеты. Бетонная перемычка, залитая в бетонную стену, действует где-то между настоящей простой балкой пролета и балкой с фиксированным концом. Таким образом, проектировщик может спроектировать нижний стержень для простого состояния пролета и армирование верхнего стержня для состояния с фиксированным концом (консервативное). Часто в верхней части каждого этажа стены размещают стержень № 4, чтобы помочь связать стены вместе (связующая балка), который также может служить верхним армированием для бетонных перемычек.
