Здравствуйте всем читателям. Сегодня покажу установку сантехники на ранее проведённый мною монтаж.Начнем с интересных моментов. Не секрет наверное, что, хватает сантехников-индивидуумов (не могу подоб…

Здравствуйте всем читателям. Сегодня покажу установку сантехники на ранее проведённый мною монтаж.

Начнем с интересных моментов. Не секрет наверное, что, хватает сантехников-индивидуумов (не могу подобрать другое слово, после рассказа попытайтесь назвать таких людей сами). Приведу пример с кухней. Многие мои читатели знают, я всегда требую перед монтажом технические карты всей сантехники. После этого все приборы подходят к водорозеткам как родные. Не надо ничего придумывать, ставить какие то гофры на сифоны, дополнительные шланги к смесителям и тому подобное. Всё точно как в аптеке. Но, есть люди, которые просто поражают меня своим профессионализмом. Например, сборщик кухни, который взялся подработать и соединил смеситель и сифон на кухонной мойке по воде.

Давайте сначала фото покажу. Потом расскажу его примерный диалог с заказчиком.

Не замечаете не соответствие моих слов с действительностью? Теперь внимательнее прочтите что он говорит.

Установщик кухни: плохой у вас был сантехник, видите шланги не достают до воды? А видите диаметр гаек на шлагах не подходит к диаметру водорозеток?

И после этих слов он делает вот так. Добавляет китайские шланги к штатным фирменным. И говорит: после вашего сантехника по другому подсоединить нельзя.

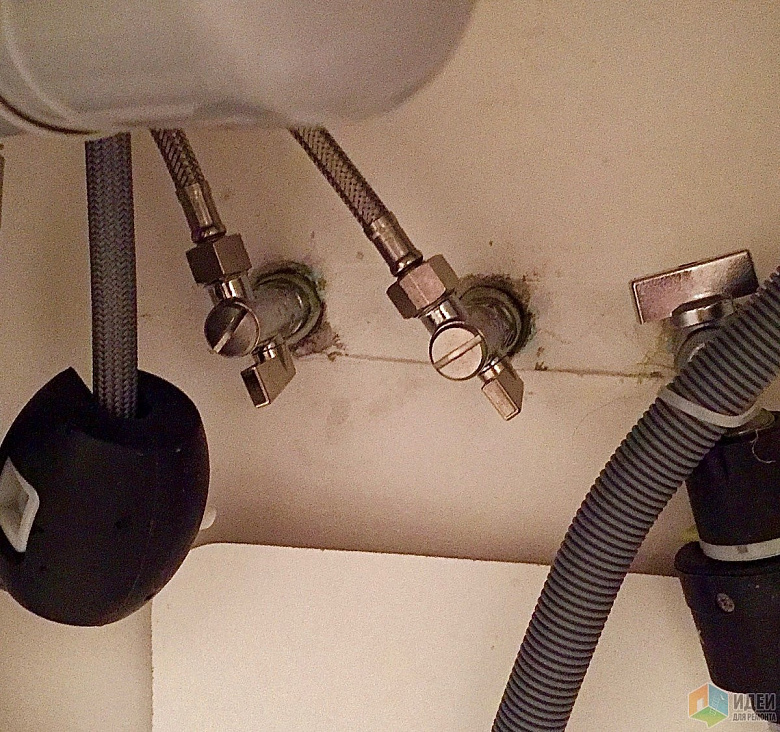

И потом прихожу я дурак-сантехник и делаю так.

Заметили разницу между умным спецом и мною недалеким?

Теперь поясню маленькие технические особенности подключения.

Почти все технические чертежи кухонь показывают высоту водорозеток на 65 сантиметров от пола, в плоскости или сбоку смесителя. Это размер позволяющий подключить штатные шланги от смесителя без добавления удлинителей к ним. При этом они получаются чуть ниже мойки (в удобном доступе), а не за раковиной, с затруднительным доступом подключения, и крайне не желательного перегиба шлангов.

И, по-моему, технические карты кухонь должен знать не сантехник, а непосредственный специалист по ним, который каждый день собирает данную продукцию.

Теперь сравните: что сделал прямой исполнитель и как исправил я (косвенный специалист).

Я понимаю, что очень много «Я» написал. Но когда меня задевают «супер профи» и при этом вредят заказчику, сдержаться я точно не могу.

Какой вред действительно нанёс кухонщик, давайте поясню. Он добавил к фирменным шлангам шланги, которые не смогут долгое время быть герметичными. Многие потопы (наверное процентов 60-70) произошли именно по таким причинам. Прорывает шланг и аля-улю ремонту (а заодно и соседям снизу). Хотя у него четко по чертежу выведена вода для подключения. Ну что в его голове происходило, когда он производил такие действия?

Смеситель на этой же мойке.

Теперь санузел. Он раздельный. Сначала покажу туалет.

Особенности подсоединения унитаза на неровную плитку.

А теперь откроем люк над унитазом и посмотрим на сердце трубопровода.

Даже с таким неудобным расположением центральных стояков, обратите внимание на эргономику сборки узла водоподготовки. Каждый модуль в легком доступе, комфортно обслуживается и пользуется (например, промывка фильтров, не надо выгибать руки буквой зю, чтобы открыть краны и слить мусор).

Далее ванная комната.

Пару фото душевой стойки с разных ракурсов.

Напоследок раковина.

За последний год ко мне обратилось прилично так людей с ремонтом два раза подряд. То есть наняли такого, как «кухонщик-профессионал», он сказал: «Щасс, всё будет в ажуре», и натворил такое, заявив при этом: «По-другому никак». И ещё сделал вид, что вы ему по гроб-жизни должны. Потому что если не он, вы бы так попали. Но эти люди действительно попали, иначе зачем потом обращаться ко мне?

Скопирую пару строк одного письма от коллеги, который обратился с вопросом по монтажу (сначала процитировал меня, потом задал вопрос, вопрос в тему не попал). Вот что он пишет:

Дня и часа доброго, Игорь:))

-«Добавлю от себя комментарий. Я иногда захожу на разные сантехнические форумы, и просматриваю вопрос-ответ. Мне интересен уровень мастеров которые дают советы. Я поражен. На простой вопрос: унитаз на инсталляции, высотой 47 см от пола вышел (стандарты 40), что делать? Из десяти ответов, восемь из них вредные(а некоторые просто безумные). То есть если последовать этим восьми, станет ещё хуже. Но при этом, мастера утверждают что это единственный выход, и заказчику надо радоваться, что дали такой совет. А ведь многие этим советам и следуют. Мой совет читающим. Если вас заставила нужда искать совет от мастеров, тысячу раз подумайте. Посмотрите аккаунт советчика, отзывы о его работе, включите логику а лишь потом принимайте решения. А ещё лучше, с самого начала подойдите серьёзно к выбору подрядчика. А ещё лучше с дизайн-проектом и сопровождением (если конечно позволяют финансы).»

— от поэтому и у вас спрашиваю)))

Теперь снова я. Это просто эпидемия творится, сколько людей переделывают ремонты. Дешево — это не значит «дешево». Это может значить — плохо и в три раза дороже (если ремонт надо делать повторно). А в случае с сантехникой, ремонт повторно возможен не только у вас, но ещё и за ваш счет и соседям снизу.

На сегодня всё. Всем до свидания.

Высота установки санитарно-технических приборов — Все о ремонте и строительстве

Современный строительный рынок насыщен огромным количеством различных типов смесителей, раковин, моек, ванн и унитазов, отличающихся по размерам, цвету и дизайну. Однако, несмотря на кажущееся разнообразие, сантехнические приборы можно четко подразделить по функциональности и способу соединения с трубопроводами. страничках сайта мы не будем касаться темы выбора сантехнического оборудования той или иной фирмы и их конструктивных отличий, а остановимся только на самых распространенных способах соединения их с трубопроводами.

Сантехнические приборы следует устанавливать после монтажа трубопроводов и полной готовности всех строительных и подготовительно-отделочных работ, т. е. перед финишной отделкой помещения. Перед установкой приборов должны быть выполнены водопроводные подводки заканчивающиеся водорозетками с внутренней резьбой 1/2 дюйма либо угольниками, тройниками, муфтами или коллекторами с такой же резьбой для подключения к ним смесителей или других типов водоразборных кранов. Расстояние между осями розеток холодной и горячей воды под настенные смесители должно быть строго 15 см. Канализационные отводы под унитазы должны быть сделаны из труб или фасонной арматуры диаметром 110 мм, отводы под раковины, мойки, ванные и душевые кабины следует делать диаметром 50 мм, отводы под стиральные и посудомоечные машины могут быть 40 и 32 мм в зависимости от типа агрегата. В этом случае лучше сделать однотипные отводы диаметром 40 или 50 мм, поскольку сегодня у вас одна стиральная машина, завтра может быть другая, а производители стиральных машин снабжают сливные шланги своих изделий переходниками на эти диаметры слива.

Все санитарно-технические приборы устанавливают строго по уровню. Высота их установки регламентируется нормативными документами. Допускаемое отклонение в размерах для всех отдельно стоящих приборов 20 мм.

таблица 7

Монтаж канализационных отводов и водопроводных подводок (квартирных трубопроводов) желательно производить при наличии уже закупленного сантехнического оборудования: раковин, моек, смесителей, сифонов и т. д. Особенно это актуально для закрытых трубопроводов, спрятанных в стену или конструкцию пола. Если открытый трубопровод можно будет «подправить» при установке оборудования, то с закрытым это будет крайне проблематично. При сегодняшнем развитии химии, в частности, средств для чистки канализационных трубопроводов, а также при технологичных способах соединения труб и фитингов, современный трубопровод выглядит, как показано на рисунке 35. То есть из стены или пола видны только водорозетки и раструб канализационной трубы, весь остальной трубопровод спрятан в стене или за фальш-стеной. При таком монтаже трубопроводов громоздкое сантехническое оборудование: унитазы, ванны и душевые кабины, а также всевозможная мебель, могут быть придвинуты вплотную к стенам.

Рис. 35. Розетка подключения сантехприборов

Однако скрытый монтаж предполагает и более точное расположение водорозеток и канализационных отводов. Например, установка в ванной комнате раковины для умывания с настенным креплением смесителя предполагает наличие самой раковины и сифона к ней. Отвод от сифона сразу заходит в стену, значит нужно, как минимум, знать глубину раковины и высоту сифона, чтобы разметить место выхода канализационной трубы из стены. Смеситель по нормам должен быть выше кромки раковины на 200 мм, здесь из стены должны выйти водорозетки. Если с установкой раковины и смесителя можно определиться без покупки раковины по выше приведенной таблице, то с выходом канализационной трубы это сделать довольно сложно: раковины изготавливают различной глубины, а сифоны различной высоты. И другой случай, предположим, что вместо настенного, на раковину вам хочется установить смеситель, крепящийся непосредственно к полке раковины. Ситуация резко меняется. Подключать смеситель к водорозеткам, расположенным выше раковины, будет крайне неэстетично. Водорозетки в этом случае должны быть ниже раковины (рис. 36). Причем на такой высоте, чтобы подключению к ним смесителя не мешала задняя полка раковины и чтобы хватало длины подводки, прилагаемой в комплекте со смесителем. Хорошо, если это гибкие шланги, их можно выкинуть и поставить более длинные, а если это поставляемые вместе со смесителем латунные или хромированные трубки? Удлинить фирменную подводку дорогого импортного смесителя гибкими шлангами, конечно можно, и работать будет долгие годы, но это, как-то неправильно, все равно, что приделать к «Мерседесу» бампер от «Запорожца»: поехать-то поедет, но засмеют.

Рис. 36. Пример подключения раковины

Таким образом, при высококачественных работах и скрытой прокладке трубопроводов нужно делать точную разметку выходов водорозеток и выпусков канализации под имеющееся сантехническое оборудование. Для стиральных машин-автоматов рекомендуемый отвод воды располагают на высоте 80 см (хотя здесь возможны варианты), подключение воды не регламентируется, но делается примерно на той же высоте.

Если к качеству работ предъявляются более низкие требования, то выходы водорозеток для смесителей, устанавливаемых на полку прибора, и канализационных выпусков можно сделать пониже, например, в 30–50 см от пола, а подводку воды и отвод стоков сделать гибкими шлангами и гофрированной канализационной трубой. Для установки настенных смесителей следует руководствоваться нормами приведенными в таблице выше и на странице сайта. Отвод стоков от душевых кабин, ванн и унитазов делается непосредственно у пола, подвод воды зависит от типа смесителей: настенных или напольных (в смысле, на полке прибора) и делается либо выше, либо ниже места установки прибора. И разумеется, в трубопроводах должны быть уклоны в сторону стояка: в канализационных для постоянного стока жидкости, в водопроводных (холодного и горячего водоснабжения) для опорожнения системы при ремонте. Водопроводные трубопроводы должны быть в обязательном порядке непосредственно у стояка оборудованы запорными шаровыми кранами и желательно спускниками воды и грязеуловителями: импортная сантехника не переносит грязной воды с частичками песка, ржавчины и прочих примесей.

Санитарно-технические приборы крепят к каменным или бетонным стенам и перегородкам, как правило, с помощью дюбелей и саморезов, а к деревянным конструкциям — непосредственно саморезами.

сантехника — Стандартная высота выхода слива кухонной раковины из стены?

Задай вопрос

спросил
3 года, 4 месяца назад

Изменено
1 год, 7 месяцев назад

Просмотрено
24к раз

Я занимаюсь ремонтом кухни и теперь добрался до сантехники. В моей первоначальной кухне была раковина с двумя чашами, а в моей новой кухне будет основание раковины шириной 30 дюймов с одной чашей шириной 27 дюймов. Также будет мусоропровод с новой одинарной чашей.

Я намерен удалить все медные трубы в стене и заменить их на АБС, а где-то в подвале я переключусь с АБС обратно на оригинальную медь с муфтой Fernco. В стене будет простой тройник, который даст мне сквозной фланец для выхода моего мусоропровода.

У меня вопрос: на какой высоте от пола мне сделать слив? Я думаю, что чем ниже, тем лучше, это дает мне больше места для удаления мусора, однако оно должно быть, по крайней мере, достаточно высоким, чтобы ловушка все еще находилась над полом базового шкафа. У меня нет размеров базового шкафа, но я предполагаю, что этаж над носком составляет ~ 4 дюйма, и мне нужно еще 8 дюймов, чтобы ловушка очистилась, поэтому я предположил, что около 12 дюймов?

Единственное мое исследование привело меня сюда, однако в нем не упоминается о вывозе мусора и о том, как это спланировать.

• сантехника
• кухни
• кухонная раковина

12 дюймов над полом — это очень близко. У большинства шкафов размер носка составляет 6 дюймов, так что у вас будет только 6 дюймов для установки и работы с ловушкой. Я бы посмотрел на 16-18 дюймов над полом. Удачи.

2

Вы собираетесь установить измельчитель в одной раковине? Я бы никогда не нарушил всю эту оригинальную медную дренажную трубу для такого проекта.

Переосмыслите это.

В некоторых юрисдикциях утилизаторы запрещены даже в новом строительстве. Они тратят воду впустую и излишне добавляют пищевые отходы в поток сточных вод. Пищевые отходы должны идти в мусор.

4

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Розетка под кухонной/ванной раковиной (установка, цена, высота) – PortablePowerGuides

Можно ли установить электрическую розетку под раковиной?

Да, установить можно. Люди постоянно размещают розетки для посудомоечных машин и мусоропроводов под раковиной, но

• Место под раковиной не является мокрой зоной .
• Не связано с какой-либо значительной опасностью поражения электрическим током .

Этот вопрос важен, потому что вода и электричество не должны взаимодействовать. По этой причине Национальный электрический кодекс рекомендует электрикам устанавливать GFCI в местах, где электрические розетки подвергаются воздействию воды.

Правительство хочет защитить потребителей от опасностей, которые приносят сосуды всякий раз, когда они сталкиваются с влагой. По этой причине некоторые домовладельцы могут посмеяться над идеей установки розетки под раковиной.

Известны случаи, когда профессиональные электрики не одобряли эту практику. Но действительно ли это опасно? Есть ли смысл размещать розетку под раковиной? Как ни странно, да, это имеет смысл. Продолжайте читать, чтобы понять почему.

Можно ли разместить розетку под раковиной для вывоза мусора?

Вы можете разместить розетку, но Национальный электрический кодекс многое говорит о розетках на кухне. Например:

• Расстояние между розетками на кухне не должно превышать 48 дюймов.
• Вы должны разместить розетку на стене за любой столешницей шириной 12 дюймов или шире.
• Вы не можете разместить электрическую розетку на высоте более 20 дюймов над столешницей.

Калифорнийский кодекс 2010 года идет еще дальше и обязывает подрядчиков использовать не менее двух 20-амперных ответвленных цепей для питания розеток на столешнице на кухне . Они ожидают, что эти же подрядчики обеспечат размещение соответствующих розеток не более чем на 12 дюймов ниже полуостровной столешницы.

Несмотря на то, что NEC подробно описывает установку розеток на кухне, ничего не говорится о розетках под раковиной . Это верно и для раковин в других местах, включая ванную комнату и гараж. Вы можете объяснить это двумя факторами, а именно:

• Хотите верьте, хотите нет, электрики не считают область под раковиной мокрым местом. Некоторые домовладельцы оспаривают этот вывод, потому что им приходится иметь дело с протечками и разливами, из-за которых область под раковиной подвергается воздействию воды на регулярной основе. Однако, что касается среднего электрика, Место под раковиной не является мокрой зоной. Таким образом, он не представляет каких-либо значительных электрических рисков.

• В большинстве случаев розетки, обеспечивающие электропитание посудомоечных машин и мусоропроводов, располагаются под раковиной. Другими словами, для людей совершенно нормально устанавливать электрические розетки под раковиной. Это не новая тенденция.

Как видите, никто не остановит вас, если вы решите добавить емкость под кухонную раковину. Ни NEC, ни профессиональные электрики не запрещают эту практику. Тем не менее, прежде чем действовать, вы должны проверить свои местные электрические правила. Местные электротехнические нормы заменяют NEC, и если ваши местные электротехнические нормы запрещают установку розеток под раковиной, вам следует прислушаться.

Как добавить розетку под раковину?

Некоторые люди просто прорезают отверстие в стене, прежде чем использовать шпильку для установки розетки. Другие могут использовать коробки для поверхностного монтажа, такие как Wiremold NMW35. Но вопрос, который вы должны задать себе, прежде чем продолжить, заключается в том, нуждается ли розетка в защите GFCI.

По данным The Spruce,

NEC ожидает, что все розетки в пределах шести футов от раковины будут использовать защиту GFCI.

Слив под раковиной обычно находится в пределах 6 футов . Однако Jade Learning указала, что изменения в коде NEC изменили способ измерения расстояний, связанных с сосудами.

Таким образом, эти изменения устранили необходимость в защите GFCI, когда речь идет о выпускных отверстиях под раковиной. При этом вы можете установить GFCI для дополнительной защиты, если считаете, что они необходимы. Процесс кардинально не изменится.

Вы по-прежнему должны установить электрическую коробку, прежде чем прокладывать к ней кабель (12-го калибра и 2-жильный) в металлическом кабелепроводе. Вы можете подключить розетку GFCI так же, как и в любом другом месте.

Если вы хотите установить розетку для вывоза мусора, посмотрите это видео.

Как далеко должен быть выход от раковины?

NEC ожидает, что домовладельцы установят розетку в пределах двух футов от кухонной раковины. В ванных комнатах выход должен быть в пределах трех футов от раковины. Розетка должна быть установлена ​​позади или рядом с раковиной, но не напротив нее. Код NEC установил максимальные расстояния. Однако он не указал минимальные расстояния.

Высота выпускного отверстия под кухонной/ванной раковиной для мусоропровода

Стандартная высота составляет 12 дюймов от пола (в частности, от верхней части напольного покрытия). Некоторые люди в США следуют «Закону об американцах с ограниченными возможностями», который требует, чтобы подрядчики располагали настенную розетку на расстоянии не менее шести дюймов от пола и не более 45-54 дюймов.

Но это не вариант для розеток под раковиной. Выбранный вами профессионал будет использовать свой опыт, чтобы определить подходящую высоту для выпускного отверстия под раковиной.

Средняя стоимость установки розетки под раковиной

Этот процесс стоит от 65 до 125 долларов. Тем не менее, вы должны принять во внимание несколько факторов. Например, стандартные розетки, которыми вы, скорее всего, воспользуетесь, стоят 3-5 долларов. Но розетки GFCI немного дороже. Они могут стоить вам до 25 долларов каждый.

Гораздо дешевле использовать существующую проводку. Замена неисправной проводки стоит дорого. Home Advisor ожидает, что вы потратите до 2100 долларов на замену проводки, 3000 долларов на сервисную панель и от 3500 до 8000 долларов на открытие стен и прокладку проводов перед ремонтом стен.

Если вы не хотите выполнять работу самостоятельно, профессионал может брать от 40 до 100 долларов в час. Именно поэтому сложно определить стоимость установки розетки под мойку. Электрик должен исследовать ваш дом и место под раковиной, чтобы определить связанные с этим расходы.

Розетка под раковиной не работает – советы по устранению неполадок

Розетки могут перестать работать по ряду причин.

• Могут сгореть от искры или пожара.
• Это может быть простой случай плохого соединения.
