Установка подсветки на кухне: как сделать светодиодную ленту под шкафчики

Для чего же нужна подсветка столешницы на кухне светодиодной лентой? Потолочного светильника часто бывает недостаточно для полноценного освещения кухни. Особенно если она больших размеров. Без подсветки остаётся одна из самых важных зон — столешница кухонного гарнитура, на которую падает только боковой свет.

Дополнительное освещение под кухонными шкафчиками будет удобным и
функциональным. Его можно включать вместе с люстрой или отдельно, если нужно быстро сполоснуть чашку. Светодиодная подсветка создаёт уют на кухне и помогает зонировать пространство.

Что потребуется для установки светодиодной подсветки на кухне

Вид подсветки

Для дополнительного освещения на кухне чаще всего используют именно светодиодную ленту. Она недорогая и не расходует большое количество электроэнергии. Выбирайте ленту мощностью 12–14 Вт, на которой находится 60–65 светодиодов на метр. Купите изделие с клейкой основой, чтобы было проще монтировать его. Обратите внимание на уровень влагозащиты. Он должен быть максимальным, потому что во время мытья посуды на светильник могут попасть брызги воды.

Спектр света

Заранее подумайте над спектром света, который вы выберете. Есть три варианта:

• холодный;

• тёплый;

• разноцветный.


Ориентируйтесь на дизайн кухни, цвет гарнитура, основное освещение и свои
собственные ощущения. Но учтите, что разноцветный спектр может со временем начать
раздражать глаза.

Выключатель и блок питания

Светодиодный светильник управляется выключателем. Он бывает сенсорным, кнопочным и с датчиком движения. Выбирайте в зависимости от предпочтений.

Также купите герметичный или полугерметичный блок питания, который не испортится
из-за высокой влажности. Оптимальная мощность –— 12 Вт. Но подбирайте изделие с учетом параметров светодиодной ленты.

Дополнительные приспособления

Для монтажа диодной подсветки на кухне своими руками понадобятся:

• профиль под ширину светодиодной ленты и боковые заглушки для него;

• двухсторонний скотч;

• ножницы;

• паяльник или коннекторы к проводам;

• дрель, саморезы;

• двухжильные медные провода.

Как сделать светодиодную подсветку на кухне под шкафчиками

1. Монтируем профиль

Сначала измерьте длину шкафчика и отрежьте необходимое количество алюминиевого
профиля. При подсчетах учитывайте толщину заглушки. Она закроет конструкцию по краям и придаст ей более эстетичный вид.

С помощью двустороннего скотча или клея установите профиль на специальные клипсы, которые нужно заранее прикрутить к шкафчику саморезами. Они обеспечат охлаждение светодиодных лампочек и не допустят перегрева.

Монтируйте профиль ближе к внешнему краю шкафчиков — около 7–8 см от края. Если разместить его в глубине, подсветка будет слабо освещать рабочую зону.

Чтобы расположить светодиодную ленту по всему периметру шкафчиков, используйте специальные пластмассовые коннекторы. Например, для сгиба 90° просто разрежьте ленту по отмеченной линии и подсоедините коннектор, чтобы восстановить электрический контакт.

2. Закрепляем светильник в профиле

Острыми ножницами отрежьте необходимое количество светодиодной ленты и
припаяйте к её краю два провода для подсоединения к блоку питания. Если нет паяльника, используйте специальные коннекторы. Они продаются практически во всех хозяйственных магазинах.

Аккуратно вставьте провода в выходное отверстие боковой заглушки. Затем протяните ленту, снимите с неё защитный слой и приклейте к профилю.

3. Устанавливаем блоки и подключаем к сети

Блок питания нужно установить рядом с рабочей зоной. Идеальный вариант —
внутренняя стенка кухонного шкафчика. Здесь конструкция будет защищена от попадания пыли, брызг воды или подсолнечного масла. Выведите к блоку питания закреплённые к ленте провода и установите датчик выключателя в доступном месте, чтобы свободно подносить к нему руку. Теперь нужно подключить конструкцию:

1. Заведите на блок питания фазу и ноль из общей сети. Лучше всего использовать
   для этих целей распределительную коробку, которая обычно установлена на кухне.

2. Затем от блока питания заведите напряжение на датчик выключения.

3. Подключите закрепленные на ленте провода к блоку датчика. Готово!

Осталось убрать за собой и вымыть все поверхности чистящим средством Glorix.
Разведите 1 колпачок в 4 литрах воды и протрите пол. Кухонные шкафчики со столешницей обработайте неразбавленной жидкостью и смойте её через 3–4 минуты.

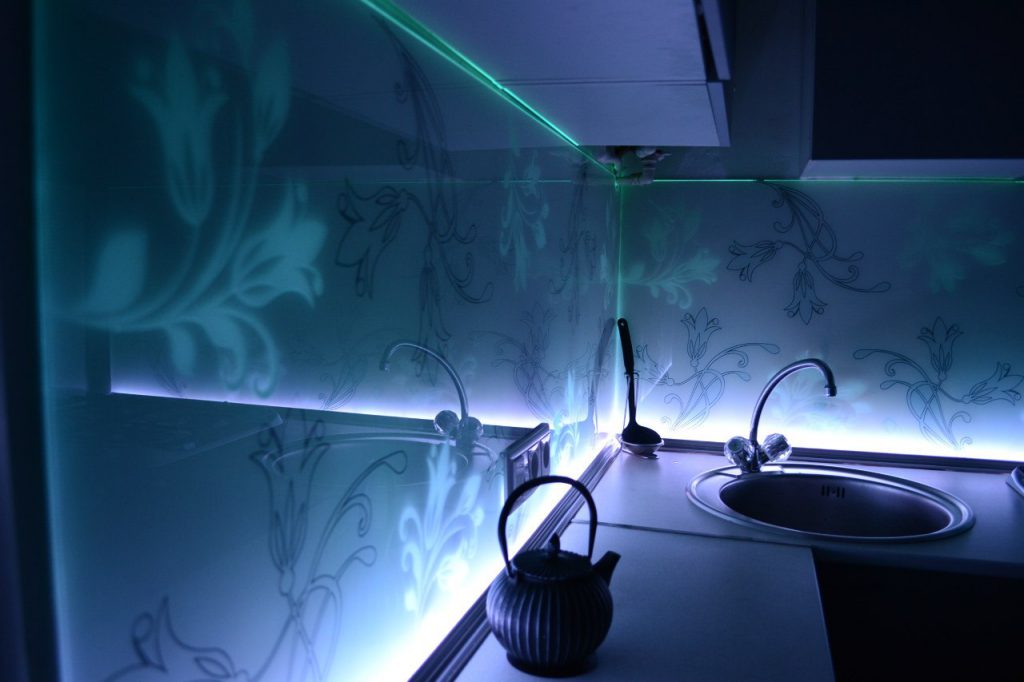

Как украсить кухню светодиодами

Монтаж подсветки на кухне под шкафами — это только один вариант использования
светодиодов. Они могут выполнять роль необычного декора и украшать помещение. Закрепите диодную ленту вдоль нижнего края кухонного гарнитура, по периметру потолка или подсветите одну из полок с красивыми бокалами для вина. Светодиодную ленту можно разместить на стене в виде необычного узора, а также вокруг картины или часов.

Но не переусердствуйте с подсветкой. Особенно если кухня небольшая. Достаточно одной светодиодной ленты над кухонным гарнитуром для освещения, а второй – в качестве акцента. Большое количество светильников будет потреблять много электроэнергии и «давить» на глаза.

Светодиодная лента хорошо освещает пространство и создаёт тёплую атмосферу. Немного фантазии — и ваша кухня станет одним из самых уютных мест в квартире.

Часто задаваемые вопросы про подсветку кухни

Какую подсветку выбрать на кухню для столешницы?

Классическим вариантом будет подсветка холодного или тёплого белого цвета. Выбирайте ленту мощностью 12–14 Вт, на которой находится 60–65 светодиодов на метр.

Как установить подсветку на кухне?

Смонтируйте профиль, затем приклейте к нему светодиодную ленту. Выведите провода к блоку питания.

Как подключить подсветку на кухне?

Блок питания устанавливают на внутреннюю стенку шкафчика. К нему подводится фаза и ноль из общей сети. А уже от блока питания подключается датчик включения.

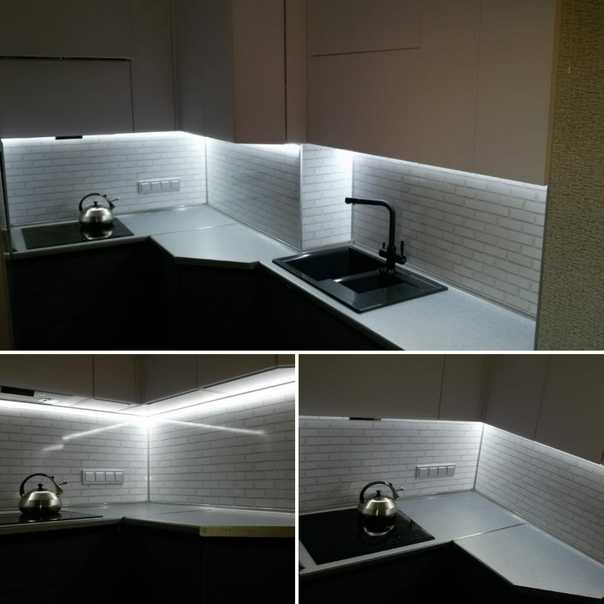

Подсветка рабочей зоны на кухне за 5 шагов

Сегодня
нельзя себе представить ни одну современную кухню без функциональной подсветки
рабочей зоны.

Если же вы
по прежнему считаете, что вам достаточно на кухне только общего света, то вы
глубоко заблуждаетесь.

В процессе готовки вы по любому своим телом перекрываете световой поток от светильников на потолке и затеняете тем самым пространство. Поэтому подсветка кухонной рабочей зоны должна присутствовать в квартире у каждой хорошей хозяйки.

Давайте разберемся как это сделать правильно и профессионально, используя доступную всем светодиодную ленту.

Всю работу можно разбить на 5 шагов или этапов:

• правильный подбор материалов

• установка или врезка профиля

• монтаж светодиодной ленты

• подсоединение блока питания и прокладка проводов

• подключение датчика взмаха руки

Выбор материала

Для монтажа
такой подсветки вам понадобятся следующие материалы и оборудование:

• сама светодиодная лента

Обязательно выбирайте модели с высоким индексом цветопередачи более 90%. Так как в дальнейшем вы будете помещать ее в защитный профиль с матовым стеклом, ленту можете брать не герметичную.

Это
существенно сэкономит вам деньги, да и качественные герметичные варианты очень
трудно подобрать.

Все они
через год или два тускнеют и покрываются желтым налетом, существенно меняя свой
первоначальный свет.

• блок питания

Он необходим
для преобразования напряжения 220В в 12 или 24В, от которого и будет
подключаться светодиодная подсветка.

Какой тип конкретно подобрать, читайте ниже.

• алюминиевый профиль

Без него лента быстро выходит из строя, вследствие перегрева. Также к нему очень удобно крепить рассеиватель для равномерной засветки всей столешницы и защиты от брызг.

• инфракрасный датчик движения руки для бесконтактного включения и отключения подсветки

Никаких
кнопочных переключателей здесь делать не желательно. Просто забудьте про них
раз и навсегда.

• ножовка по металлу + рулетка

• саморезы + двухсторонний скотч

• двухжильный медный провод сечением 0,75мм2

Провода
лучше использовать разноцветные. Например, красный и черный, чтобы случайно не
перепутать полярность плюс и минус.

Она здесь играет существенную роль.

Какая светодиодная лента для кухни лучше

Кухня это
место чистоты. В ней не должно быть никаких темных углов и теней.

В первую
очередь это касается рабочей зоны. Именно здесь освещение должно быть наиболее
качественным.

От этого
напрямую зависит удобство приготовления продуктов и ваше здоровье.

Оптимальная
температура освещения рабочей зоны — нейтральная, порядка 4000К.

Однако в
некоторых случаях, можно выбрать и теплый цвет свечения. Например, для кухни из
натурального дерева.

Но только не чересчур желтый. Смотреться это в темноте может будет и красиво, однако функциональности и пользы от такого освещения — ноль.

Пропустить рыбную косточку при разделке в таком свете, плевое дело.

Также не
забывайте, что цветная RGB подсветка используется на кухне исключительно для
декоративных целей.

Поэтому
здесь применяйте одноцветную ленту с ровным белым светом. Самая популярная
мощность — 14,4Вт на 1 погонный метр.

Чаще всего
используют модели SMD 5050.

Освещенность
рабочей поверхности должна быть равномерной и быть в пределах от 200 люкс и
выше.

Коэффициент
цветопередачи CRI>90. Чем выше этот показатель, тем больше свет приближен к
естественному дневному.

А это
особенно важно при приготовлении пищи и осмотре продуктов.

Где устанавливать профиль

Сама лента
крепится и вставляется в специальный профиль.

Очень многие
для этого используют угловой вариант, который ставится в торец между стенкой и
низом шкафчиков.

Однако не
забывайте один отрицательный момент такой подсветки. В этом случае свет будет
идти не строго вниз на рабочий стол, а зачастую бить вам в глаза.

Конечно,
стоя в непосредственной близости от шкафчика, вы этого может и не заметите, а
вот сидеть за кухонным столом, повернувшись лицом к такой подсветке, будет уже
не комфортно.

А если у вас квартира-студия, то такой свет будет слепить и раздражать всех присутствующих.

Если вообще
хотите запрятать всю подсветку и выпирающий П-образный профиль, то используйте
врезной вариант.

Он хоть и более затратный, но красота всегда требует жертв.

Кстати, П-образный профиль лучше размещать как можно ближе к фасадной стороне.

Привычный стандарт здесь — 1/4 расстояния от края.

Размеры
профиля подбирайте исходя из ширины светодиодной ленты. Сверху на такой профиль
одевается накладной матовый экран.

Монтаж профиля кухонной подсветки

Итак, первым
делом отмеряете рулеткой общую длину вашей рабочей зоны и отрезаете по этим
размерам алюминиевый профиль.

Не забывайте
про толщину заглушки, ее тоже нужно учитывать в расчетах.

Иначе
профиль будет некрасиво выглядывать за плоскость кухонных шкафчиков.

Далее саморезами или на двухсторонний скотч закрепляете профиль к низу шкафчиков.

При этом обратите внимание, что крепить профиль необходимо через специальные клипсы.

Они
обеспечивают зазор, требуемый для охлаждения самой широкой части поверхности,
на которую собственно говоря и приклеивается подложка светодиодной ленты.

Прикрутите намертво саморезами плоскую часть и вы автоматически ухудшите охлаждение светодиодов, а значит и срок их службы.

Более подробно о всех нюансах по выбору и работе с такими профилями, а их поверьте не мало, читайте в отдельной статье.

Монтаж светодиодной ленты

После
крепежа профиля переходим к лед ленте. Отрезаете ее нужной длины.

Делается это
в специальных местах, обозначенных «ножницами» или другим похожим
рисунком. Там, где расположены контактные площадки.

Если лента оказалась короткой, ее можно нарастить при помощи пайки.

Далее, при
отсутствии заводского штекера переходника, опять же припаиваете два провода
питания в начало ленты.

Только не забудьте их предварительно протянуть через боковую заглушку.

Есть заглушки с заводскими отверстиями под это дело.

Все паяльные
работы делайте заранее, на столе, а не на весу, когда хорошего контакта при
отсутствии навыка не добиться.

У кого нет желания заниматься пайкой, может воспользоваться специальными коннекторами.

Их за сущие копейки продают в хозяйственных магазинах или на Али.

При
определенной доработке, эти пластиковые штуковины можно даже запрятать внутри
профиля.

Иначе в открытую, все это будет выглядеть не очень эстетично.

Провода
подбирайте такой длины, чтобы их хватило с небольшим запасом до места
размещения блоков питания.

Далее, аккуратно снимаете самоклеящуюся подложку с Led ленты.

Для большей
надежности все таки не стоит на 100% доверяться этим двухсторонним скотчам.
Поэтому никогда не помешает нанести дополнительно несколько капель клея на
плоское основание профиля.

При этом не
забудьте тщательно протереть и очистить поверхность.

Самый лучший
вариант клея — в виде геля.

Только не вздумайте использовать термоклей из пистолета. Почему, описано в статье про ошибки самых популярных способов крепления светодиодной ленты.

Провода
питания выводятся к месту установки блока от инфракрасного датчика и источника
питания Led подсветки.

Переходим к
подключению и сборке всей схемы воедино.

Схема подключения подсветки рабочей зоны на кухне

Для питания
светодиодной ленты на кухне, профессионалы рекомендуют выбирать герметичные
блоки с уровнем защиты IP65-67, а не те, у которых в корпусе сквозные дырочки.

Хотя, если вы будете его размещать на самом верху шкафчиков, а не внутри рядом с посудой или вытяжкой, то особой разницы нет.

Правда будьте готовы к тому, что пыль, такая перфорированная штука будет засасывать будь здоров.

А это обязательно повлияет на ее работоспособность.

При размещении в шкафу, закрепляйте все блоки на стенке, как можно дальше от посторонних предметов.

Мощность нужно выбирать исходя из подключенной длины светодиодной ленты и ее марки. Есть универсальная формула расчета.

На блок
питания заводится фаза и ноль из общей сети 220В.

Взять их
можно из ближайшей распредкоробки, спрятав провода в кабель канал.

Либо как вариант используйте верхнюю розетку, от которой подключается кухонная вытяжка.

Просто
вставляете туда тройник и в него уже вилку на блок.

В самом крайнем случае, если вам вообще неоткуда взять 220В, а портить стены некрасивыми кабельными каналами неохота, можно попробовать запитать всю подсветку от блока батареек 18650.

Правда Led лента в этом случае должна быть короткой и минимальной мощности.

Далее, напряжение 12 или 24В нужно подвести к блочку от инфракрасного датчика. Вот на эти клеммы.

Так как это
у вас «мокрая зона», то инфракрасный датчик, работающий по принципу
взмаха руки, лучше выбирайте на низкое напряжение 12В, а не на 220V.

Подробнее

Однако большинство все равно использует именно модели на стандартное сетевое напряжение. Они мощнее и более распространены.

Подробнее

Кроме того, монтируя их перед блоком питания светодиодной ленты, вы тем самым будете включать данный блок, только на определенное время. То есть, он не будет у вас работать и находится под напряжением 24 часа в сутки.

3 варианта установки датчика взмаха руки

Под датчик в шкафчике высверливаете аккуратное отверстие, вставляете его туда, а разъемы от проводов выводите во внутрь.

Иногда люди
при заказе кухонных гарнитуров, снизу шкафчиков используют небольшой козырек.

В этом случае, для закрепления датчика даже высверливать ничего не придется. Берете отрезок полипропиленовой трубы d-15-20мм и вырезаете в ней небольшую прорезь.

После этого
отрезок трубки саморезом крепится к ДСП, а уже в него вставляется ИК датчик.

Еще один способ монтажа, который можно использовать на ранней стадии проектирования кухни и выбора мест расположения всех розеток — это переделка телевизионной розетки.

Заранее выбираете место, где у вас будет стоять такая розетка с датчиком и заводите туда проводку.

После этого выкидываете все внутренности со стандартного корпуса ТВ розетки и вставляете вместо них ИК датчик.

Обычно он идеально подходит. После чего, монтируете такую розетку в стену.

В итоге у
вас в шкафчиках вообще будет минимум проводов. Правда такой способ нужно
планировать заранее. На готовой кухне провернуть такой фокус у вас навряд ли
получится.

По поводу
ложных срабатываний ИК датчиков не беспокойтесь. Работают они при приближении
предмета или руки на расстоянии в 7см.

Так что
кошка, случайно залезшая на стол и гуляющая мимо него среди ночи, ничего не
включит. Хотя конечно хвостом может и достать.

Подключение и прокладка проводов

Основная проблема и головная боль, как проложить провода и куда их спрятать.

Как правило, между стеной и кухонным гарнитуром всегда есть небольшой зазор и некоторое пространство.

Туда и можно
запихнуть самый опасный провод 220В от розетки.

Остальную
проводку низкого напряжения 12-24V, располагайте по боковым стенкам внутри
шкафчиков. В отдельных случаях их даже можно запрятать в технологические
канавки держателей полочек.

Ну или
просто закрыть узким кабель каналом.

Итоговая
схема подключения всей подсветки рабочей зоны с использованием ИК датчика
«взмах руки», будет выглядеть следующим образом.

Для датчика
12-24В:

Для
напряжения 220В:

Кстати, уже довольно давно на Али появились немного другие датчики движения и диммеры, вот такой конструкции.

Они идеально
подходят для вставки в сам профиль. При этом ничего высверливать в шкафчиках,
портя древесину уже не нужно.

Монтируете
его непосредственно перед светодиодной лентой и точно также управляете
подсветкой взмахом руки. Никаких дополнительных блоков и проводов.

Заказать уже готовую сборку можно у китайцев отсюда.

Как выбрать и установить светодиодную ленту для кухонных шкафов

В современном оформлении интерьера многие выбирают открытую кухню. Вместо небольшой отдельной зоны ее можно объединить с гостиной. Поэтому все больше людей обращают внимание на дизайн кухни, пробуя разные способы ее оформления. Хотите сделать свою кухню теплее, ярче или уникальной? Это просто. Вам нужны только светодиодные ленты, расположенные рядом с вашими шкафами, чтобы преобразить вашу кухню.

Часть 1. 3 идеи установки светодиодных лент на кухне

Часть 2. Как выбрать комплект светодиодных лент для освещения кухонных шкафов

Часть 3. Как установить светодиодные ленты для кухонных шкафов

Часть 4. Почему стоит выбрать светодиодные ленты для кухонных шкафов

Часть 1. 3 идеи для Установите светодиодные ленты для кухонных шкафов

I.
Под шкафами

Если на вашей кухне есть ряд навесных шкафов,
прикрепите светодиодные фонари вдоль их нижней части или вдоль стола кухонной консоли. затем
отрегулируйте цвет по своему вкусу в зависимости от стиля оформления кухни и
ваши предпочтения, и пусть кухня излучает другую ауру.

II.
Над шкафами

Если ваши шкафы соединены с потолком, установите светодиодную ленту в месте соединения. Регулируя цвет освещения, вы обнаружите, что атмосфера кухни радикально отличается. Если это допустимо, попробуйте сочетать его со световыми эффектами в гостиной, чтобы гармонизировать весь интерьер.

III.
Подсветка напольных шкафов

Помимо навесных шкафов, вы также можете установить светодиодные светильники на напольные шкафы, повторяя освещение в стенных отсеках. После установки всех полос установите свой любимый цвет или установите разные световые эффекты в разных местах. Вы получите новую, уютную кухню. Будь то теплый, яркий или романтичный, вы можете изменить его по своему усмотрению, что очень удобно.

Часть 2. Как выбрать комплект светодиодной ленты для освещения кухонных шкафов

Во-первых,
водонепроницаемость: Свет на кухне должен быть
водонепроницаемый. Лучше всего купить водонепроницаемую светодиодную ленту, чтобы предотвратить полосу
повреждения из-за воды.

Второй,
регулируемый: Людям обычно нужны разные типы
загорается в зависимости от погоды, времени или даже настроения. Регулируемая светодиодная лента
огни могут удовлетворить различные ситуации. Если погода плохая и пасмурная, отрегулируйте
шкаф светится ярче. Для создания теплой кухонной атмосферы не нужно
очень яркий свет, так что вы можете сделать его темнее, чтобы казаться более комфортным.

Третий,
цвет: Всем известно, что разные цвета
вызывают различные атмосферы, влияющие на настроение. Кухня без преувеличения.
огни, возможно, влияют на аппетит. Цвета полос света можно разделить
на белый солнечный свет, теплый светлый белый, натуральный белый, RGB и цвет мечты,
который сочетает в себе различные цвета огней. Вы можете выбрать красный, оранжевый или другой
цвета освещения, которые вам нравятся, чтобы сделать кухню более теплой и естественной.

Часть 3. Как установить светодиодные ленты для кухонных шкафов

Выбрав подходящие светодиодные ленты, вы должны установить их возле своих шкафов. Здесь я использую светодиодные ленты Lepro в качестве примера, чтобы научить вас устанавливать светодиодные ленты под кухонными шкафами.

Шаг 1: Измерьте длину и размер ленточных светильников, необходимых для вашей кухни, и купите соответствующие

Существует много типов светодиодных ленточных светильников Lepro, и для вашей кухни могут потребоваться различные типы из других мест. Во-первых, вам нужно выбрать подходящие светодиодные фонари. Вы должны измерить размер вашей кухни и выбрать водонепроницаемые полосы (например, с рейтингом IP 65). Кроме того, вы можете выбрать цвет полосы и другие функции в зависимости от ваших потребностей.

Шаг 2: Очистите поверхность шкафа

Чтобы приклеить светодиодную ленту к шкафу, убедитесь, что
перед установкой поверхность шкафа чистая и сухая.

Шаг 3. Разверните упаковку
светодиодной ленты и приклейте ее к шкафу

Откройте упаковку светодиодной ленты. Если полоска слишком длинная,
сначала обрежьте на нем лишнее по метке обрезки, затем оторвите ленту и
приклеить на шкаф.

Шаг 4: Подключите его к
запуск светильников

Комплект светодиодных светильников Lepro включает в себя контроллер и адаптер.
Подключите их к полосе и включите ее, чтобы использовать. Примечание: не подключайте его к
подайте питание в обратном направлении, иначе он не будет работать.

Часть 4. Зачем выбирать светодиодные ленты для шкафа

Из вышеизложенного видно, что кухни
требуется разное освещение для достижения определенного атмосферного дизайна. Почему стоит выбрать светодиод
тогда полоса света? В основном потому, что они имеют некоторые преимущества перед другими типами
ламп.

Во-первых, они эффективны и
сохранение энергии. Экологичность всегда была главной темой современной жизни, и
осветительная промышленность добилась огромного прогресса в области энергоэффективности, в результате чего светодиоды
полосы света.

Во-вторых, они излучают так мало тепла, что вы не
сильно ощущать температуру от света при приготовлении пищи на кухне.

В-третьих, они имеют длительный срок службы,
в несколько раз более долговечны, чем традиционные лампы, позволяют не заменять
это часто.

В-четвертых, они легко устанавливаются. Много
фары имеют суперклей 3M, так что вам нужно только слегка приклеить его на
кабинет. Никаких трудностей.

В-пятых, светодиодные ленты можно регулировать,
в то время как многие другие лампы не могут. Помимо регулировки освещения, вы также можете изменить
цвет в зависимости от погоды или личных предпочтений, удовлетворяющий ваши потребности DIY.

Сегодня мы представили светодиодные ленты, подходящие для украшения кабинета. Если вы хотите улучшить освещение для улучшения видимости на вашей кухне, ознакомьтесь с подробной информацией о Lepro Under Cabinet Lighting.

Как установить светодиодное освещение под шкафом

Детали проекта

Навыки

1 из 5
Легкий
Вы управляете системой с помощью беспроводной сенсорной панели, но вам, возможно, придется добавить розетку для подачи питания.

Стоимость

Около $239

Расчетное время

Два дня

Инструменты и материалы

• Тестер напряжения

• Многогранная отвертка

• Нож для гипсокартона

• Рыбная лента

• Клещи линейные

• Изолента

• Рулетка

• Ножницы

• Универсальный нож

• Мини-шлицевая отвертка

• лопастное сверло — 1/2 дюйма

• Дрель/винтоверт

• Зажимы

Было время, когда установка освещения под шкафом означала выбор между массивными, мерцающими люминесцентными лампами или раскаленными галогенными лампами. Но с помощью низковольтной проводки сделать кухню светлее несложно: приклейте ленту со светодиодной подкладкой, и мягкий белый свет озарит вашу столешницу и фартук. Поскольку световые полосы системы последовательно соединяются друг с другом, ее можно адаптировать к любой конфигурации кухни, включая L-образную планировку с навесными шкафами разной высоты. Проводка достаточно тонкая, чтобы ее можно было скрыть за лицевой рамой шкафа, так что вы ее никогда не увидите, а беспроводной диммерный переключатель обеспечивает управление там, где вам нужно, не проделывая отверстий в стенах. Следуйте за Старший технический редактор This Old House Марк Пауэрс покажет вам, как впустить теплый свет.

Светодиодная лента теплого белого цвета, около 5 долларов за погонный фут.

Блок питания для светодиодного освещения (не показан), 40 долларов США. Светодиодный диммер (не показан), 27 долларов.

Сенсорная панель с беспроводным диммером, 14 долларов США. Все от Armacost Lighting, The Home Depot .

Спасибо Заку Ковингтону и Бо Берчу, Armacost Lighting ; Балтимор, Мэриленд.

Шаг 1

Обзор

Иллюстрация Грегори Немека

Хронология изо дня в день

СУББОТА Добавьте новую розетку и блок питания (шаги 1–8).

ВОСКРЕСЕНЬЕ Проложите проводку для освещения (шаги 9–14).

Шаг 2

Подкормите рыбную ленту

Фото Колина Смита

Чтобы запитать свет, мы установили новую монтажную коробку над верхним шкафом и позаимствовали ее из специальной цепи, питающей микроволновую печь. Начните с переключения выключателя на существующую розетку, затем проверьте с помощью тестера, что электричество отключено. Вытащите розетку и с помощью отвертки освободите одну из металлических заглушек в коробке. Используйте пилу для гипсокартона, чтобы вырезать отверстие для ремоделирующей коробки в стене над шкафом. Проденьте рыбную ленту через отверстие, как показано, и из нового отверстия в гипсокартоне.

Совет: Планируйте использовать доступную, но скрытую розетку для питания светодиода, например, над или внутри шкафа. Если вы добавляете розетку, размещение новой в том же отсеке для стоек, что и существующая розетка, упрощает использование рыболовной ленты.

Шаг 3

Потяните провод вниз

Фото Колина Смита

С помощью плоскогубцев снимите изоляцию с 12/2 провода. Прицепите землю к рыбной ленте и заклейте соединение изолентой, как показано на рисунке. Протяните рыбную ленту через отверстие, пока не обнажится около 10 дюймов проволоки, затем освободите рыбную ленту. Отрежьте первые 6 дюймов провода для косичек и используйте универсальный нож, чтобы освободить три отдельных провода от желтой оболочки. Зачистите все концы косички и концы провода 12/2. Возьмите все три белых провода — для существующей розетки, новой розетки и косички — и соедините их с помощью проволочной гайки. Повторите процесс для черного и заземляющего проводов. Перемонтируйте существующую розетку, вставьте всю проводку в коробку и закрутите розетку на место.

Шаг 4

Добавить диммер

Фото Колина Смита

В отверстии для выхода отрежьте провод 12/2 и проденьте его через коробку для переделки. Установите коробку в стену, зачистите провода и подключите их к новой розетке. Закрутите выпускное отверстие на место и закрепите декоративную пластину. Подключите красный и черный провода источника питания к входам на беспроводном диммере: красный к плюсу, черный или белый к минусу, как показано на рисунке. Завершите соединение, затянув установочный винт.

Совет: Пусть проводка системы свободно свисает до тех пор, пока вся светодиодная лента не будет на месте, затем вернитесь и закрепите провода и клеммы в шкафах с помощью скоб и винтов.

Шаг 5

Подключите блок питания

Фото Колина Смита

Поместите блок питания и диммер на верхние шкафы. Вставьте блок питания в новую розетку. Отрежьте кусок одножильного провода 18⁄2, который продается как провод термостата, чтобы его длины было достаточно, чтобы дотянуться от диммера до задней части и под угловой шкаф. Протяните проводку вдоль шкафов, как показано на рисунке.

Шаг 6

Подключение терминала

Фото Колина Смита

Обрежьте красный и черный провод так, чтобы он доходил до центра под угловым шкафом. Добавьте красный провод к одному концу клеммы и затяните установочный винт, как показано на рисунке. Повторите процесс для белого или черного провода. Отсюда вы добавите проводку к разветвлению в двух направлениях, чтобы покрыть обе стены Г-образной кухни.

Шаг 7

Отрежьте ленту

Фото Колина Смита

От середины углового шкафа отмерьте длину ленты, необходимой для покрытия шкафов вдоль одной стены. Используйте ножницы, чтобы разрезать светодиодную ленту по центру медных контактов, как показано на рисунке. Повторите процесс для другой стенки шкафов.

Шаг 8

Подключение светодиодов

Фото Колина Смита

Используйте удлинители со светодиодной лентой, чтобы превратить терминал в разветвитель, подающий питание на обе стены. Эти 4-футовые удлинители имеют два провода, белый для плюса и белый с черной полосой для минуса, с зажимом на одном конце, который крепится к светодиодной ленте. Присоедините ленту к удлинителю, сняв клейкую подложку под медными контактами. Вставьте ленту в разъем логотипом вверх, как показано на рисунке. Обязательно совместите полярность удлинителя с маркировкой на ленте. Покачивайте ленту, чтобы она полностью села. Переверните разъем и защелкните замок с помощью шлицевой отвертки. Повторите этот процесс для светодиодной ленты, проходящей под другой стенкой шкафов. Затем скрутите вместе положительные концы удлинителей и вставьте их в клемму напротив красного провода. Затяните установочный винт и таким же образом подключите оба отрицательных провода к клемме.

Шаг 9

Настройка балки

Фото Колина Смита

Восстановить питание панели. Приложите ленту к нижней части шкафа и отрегулируйте освещение. Держите полосу на расстоянии 1–2 дюйма от лицевой рамки, чтобы равномерно распределить 120-градусный свет по фартуку и столешнице, как показано на рисунке. Если у вас темная столешница, прикрепите ленту к задней части лицевых рамок так, чтобы светодиоды были направлены в сторону фартука, чтобы устранить яркие пятна.

Шаг 10

Создание проходов

Фото Колина Смита

После того, как вы определите местонахождение светильника — наш находится примерно в дюйме от лицевой рамки — просверлите отверстие шириной 1/2 дюйма с помощью лопастного сверла в боковых сторонах соседних шкафов в этом месте, как показано на рисунке. Это позволяет светодиодной ленте проходить под шкафами. Чтобы установить светодиоды на лицевой раме, прорежьте стенки корпуса вибрационным инструментом. Пока не прижимайте ленту на месте.

Шаг 11

Загляните внутрь шкафа

Фото Колина Смита

Просверлите дополнительные отверстия под шкафами, чтобы пропустить проводку. В кухнях, где навесные шкафы меняют высоту, например, на более короткий шкаф над раковиной, прокладывайте проводку внутри соседнего более высокого шкафа. Прикрепите обрезки фанеры к внутренней части шкафа, чтобы предотвратить разрыв, затем просверлите отверстие шириной 1/2 дюйма с помощью лопастного сверла в углу, как показано на рисунке. Добавьте второе отверстие под углом 90 градусов к первому через стенку шкафа и на одной линии с нижней стороной более короткого шкафа над раковиной.

Шаг 12

Прижмите ленту на месте

Фото Колина Смита

Протрите нижнюю часть шкафов денатурированным спиртом, чтобы лента хорошо приклеилась.
