Обратный клапан на вентиляцию: применение и критерии выбора

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Каждый сталкивался с ситуацией, когда, находясь в своей квартире, безошибочно определяешь, какое блюдо готовится у соседей или, того хуже, чувствуешь запах табака. Возникает это из-за попадания посторонних запахов в квартиру через вентиляционный канал при обратной тяге. Чтобы такого не случалось, рекомендуется установить обратный клапан на вентиляцию, который блокирует движение воздушного потока в обратном направлении и способствует эффективному удалению отработанного воздуха из помещения.

Обратный клапан регулирует направление потока воздуха через вентиляционное отверстие

Обратный клапан на вентиляцию: устройство и классификация механизмов

Рассмотрим, как работают клапаны обратной вентиляции. Конструкция обратного клапана на вентиляцию довольно проста: лопасти клапана расположены на одной оси так, что воздух может поступать только в одном направлении. Если направление потока меняется, клапан закрывается. Кроме функции блокирования обратного потока, с помощью клапана можно регулировать приточный объем воздуха за счет изменения сечения воздуховода.

Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

• материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;

Обратный клапан круглого сечения из оцинкованной стали

• по конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;
• по форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.

Наружная вентиляционная решетка с обратным клапаном

• методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;
• методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
• пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

Жалюзи решётки с гравитационным механизмом действия опускаются под собственным весом при отсутствии или изменении направления тяги

Применение обратных клапанов для разных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная или механическая система  —  в ней возможно появление обратной тяги.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена лучше произвести установку обратного клапана на вентиляцию одновременно с монтажом вентканалов.

Пример обустройства вытяжной вентиляции с применением обратных клапанов

Установка обратного клапана на вентиляцию в квартире, где осуществляется естественная циркуляция воздуха, производится в стенах между комнатами. Обычно отверстия в стенах квартиры проделываются вблизи дверей и в них устанавливаются решетки обратных клапанов, которые управляют воздушным потоком.

Приточная вентиляция, конструкция которой состоит из воздуховода, вмонтированного в наружную стену, снабжена решеткой забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует приточный объем воздуха и способствует сохранению температуры в помещении. При этом установка обратного клапана приточной вентиляции позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

Механическая вытяжная вентиляция на кухне с отводом отработанного воздуха на улицу

Использование обратного клапана на кухне и ванной

Монтаж обратного клапана для вентиляции на кухне позволяет блокировать даже при выключенной вытяжке поступление посторонних запахов с обратной тягой, но при этом он не препятствует удалению отработанного воздуха из кухни в канал вентиляции.

Чтобы вентиляция продолжала работать, воздуховоды снабжаются вентрешетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжки. В последнее время спросом пользуется вытяжка с отводом загрязненного воздуха непосредственно на улицу. С наружной стороны воздуховод оборудуется обратным клапаном вытяжной вентиляции, не позволяющим уличному холодному воздуху проникать в помещение.

Даже при отключенном приборе вытяжная вентиляция на кухне осуществляется с применением обратного клапана

В ванной комнате зачастую наблюдается образование плесени и стойкий запах сырости. Это происходит из-за неэффективной вентиляции. Помещение ванной прежде всего нуждается в качественном отводе влажного воздуха и предотвращению попадания запахов из других квартир. А учитывая, что ванная комната может использоваться соседями для курения, табачный дым при плохом воздухообмене может попадать через вентиляционную шахту и в вашу ванную, а значит, и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

 Чем руководствоваться при выборе обратного клапана

Чтобы определиться, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

• устройство должно работать даже при небольшом движении воздуха, что характерно для вентиляции естественного типа. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплектации с вентиляционной решеткой и обратным клапаном;

Важно! Следует понимать, что при неправильной подборке модели обратного клапана, воздухообмен в помещении может ухудшиться, вплоть до полного прекращения.

Вентилятор со встроенным обратным клапаном-бабочкой

• параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: к примеру, если клапан диаметром 150 мм, то и вентилятор должен быть такого же диаметра. Мощности вентилятора должно хватать, чтобы создаваемый поток воздуха обеспечивал открытие лепестков клапана;
• условия внешней среды. Некоторые устройства обратных клапанов не способны работать при низких температурах. Поэтому они монтируются только внутри помещения;
• особенности системы вентиляции. Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусматривают установку обратного клапана для вентиляции прямоугольного сечения. Габариты подбираются также с учетом сечения короба. Для бытовых нужд чаще применяются воздуховоды и обратные клапаны на вентиляцию 100 мм.

Элемент пластикового воздуховода прямоугольного сечения со встроенным лепестковым обратным клапаном

Полезный совет! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны у зарекомендовавших себя производителей.

Сеть гипермаркетов «Леруа Мерлен» предлагает широкий ассортимент товаров для обустройства вентиляции от проверенных производителей. Ознакомиться и заказать подходящую модель обратного клапана можно на официальном сайте компании «Леруа Мерлен». В магазинах «Леруа Мерлен» можно непосредственно проконсультироваться со специалистами и приобрести обратные клапаны разных моделей и размеров.

Обустройство эффективной вентиляции в ванной комнате устранит влажность и затхлый запах в помещении

Популярные модели предлагаемых сетью «Леруа Мерлен» обратных клапанов на вентиляцию:

Кроме обратных клапанов, сеть «Леруа Мерлен» предлагает большой выбор вентиляционных решеток, как внутренних, так и наружных, разнообразных по форме, габаритам и цветовому решению, благодаря чему дополнительно они могут выполнять роль декора.

Помимо основных функций, вентиляционная решетка может выполнять и декоративную роль

Монтаж обратного клапана на вентиляцию своими руками

Чтобы правильно установить устройство своими руками, прежде всего нужно определить, какое место будет занимать обратный клапан на схеме вентиляции.

Статья по теме:

Решетка с обратным клапаном для вентиляции монтируется на входе или выходе в вентканал. Такой монтаж осуществить очень просто своими руками: вентиляционная решетка саморезами или с помощью «жидких гвоздей» крепится максимально плотно к стене, полностью закрывая отверстие воздуховода.

Установить вентиляционную решетку с обратным клапаном достаточно просто

В случае, когда обратный клапан устанавливается в вентиляционной шахте за вентилятором, прежде всего проводится демонтаж вентилятора. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для крепления устройства. Вытащив корпус, по размеченным местам сверлятся отверстия для крепления. После этого корпус устанавливается в канал и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене. С помощью шлямбура на намеченных местах устраивают отверстия, куда потом будут забиваться дюбели. Затем монтируют клапан в вентканал.

Полезный совет! Если при монтаже обратного клапана своими руками между стеной вентиляционной шахты и корпусом устройства остались щели, их заполняют силиконовым герметиком.

Принцип разводки вентиляции в санузле с общим вентканалом и обратными клапанами

После установки обратного клапана, вентилятор монтируется на свое место. Если монтаж выполнен правильно, обратный клапан будет препятствовать повторному попаданию отработанного воздуха в помещение.

Обратный клапан вентиляции простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового микроклимата в помещениях.

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

назначение, виды, установка. Как сделать своими руками

Система вентиляции помещения предназначена для того, чтобы обеспечивать приток свежего воздуха, при этом удаляя отработанный, неприятный запах и пыль. Часто случается так, что установленная в многоэтажном доме вентиляция не справляется со своими задачами, и вместо чистого воздуха в квартиру попадают посторонние запахи от соседей. Чтобы этого не происходило, рекомендуется установить обратный клапан для вентиляции.

Для чего нужен обратный клапан

Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

• Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
• Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
• В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
• В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
• Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Виды обратных клапанов для вентиляции

Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:

• Пластика.
• Тонкой оцинкованной стали.
• Комбинированных материалов – стали и пластмассы.

Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования. Кроме того, на предприятиях всегда выдвигаются повышенные требования к пожаробезопасности, а стальные клапаны хорошо справляются с этой задачей.

В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика. Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

В зависимости от конструкции, обратные клапаны для вентиляции бывают:

1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
4. Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

Как правильно выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, необходимо руководствоваться такими критериями:

• Прибор должен быть чувствительным даже к небольшому движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальному воздухообмену и увеличению тяги.
• Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Подбирайте диаметр клапана в точности подходящий по размеру к параметрам вентилятора.
• Обратите внимание на рабочую температуру клапана – некоторые приборы могут работать только при средних температурах.
• В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Делается это для удобства установки устройства.

Не стоит забывать о том, что при неправильном подборе клапана, воздухообмен в квартире может нарушиться и полностью поменять свое направление.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, его с легкостью можно изготовить самостоятельно в домашних условиях. Самым простым будет клапан мембранного действия. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепежи.

Процесс изготовления состоит из последовательного выполнения алгоритма действий:

1. Измерить размеры вентиляционного отверстия и вырезать решетку таким образом, чтобы ее величины были на 2 см больше самой отдушины.
2. Если имеется кусок пластика под заготовку, то чтобы сделать решетку воспользуйтесь напильником.
3. Поверхность решетки должна быть гладкой, чтобы мембраны плотно к ней прилегали.
4. Прикрепить два квадратика пленки толщиной 0,5 мм с двух сторон от решетки. Сделать это лучше с помощью герметика.
5. Просверлить в решетке отверстия для крепления к стене.
6. Установить решетку в отдушину и закрепить.

Самодельное устройство сможет работать как с системой естественной вентиляции, так и с принудительной циркуляцией воздуха.

При наличии проблем с вентиляцией все же рекомендуется установить обратный клапан, таким образом обеспечив себе комфорт и отсутствие неприятных запахов в квартире.

Видео:

Как правильно поставить обратный клапан на вытяжку

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

Это самый тихий клапан — эластичная мембрана, но не слишком надежный

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

Виды заслонок на обратном клапане для вентиляции

Мембранный клапан выглядит таким подвижным

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

Это самый тихий клапан — эластичная мембрана, но не слишком надежный

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

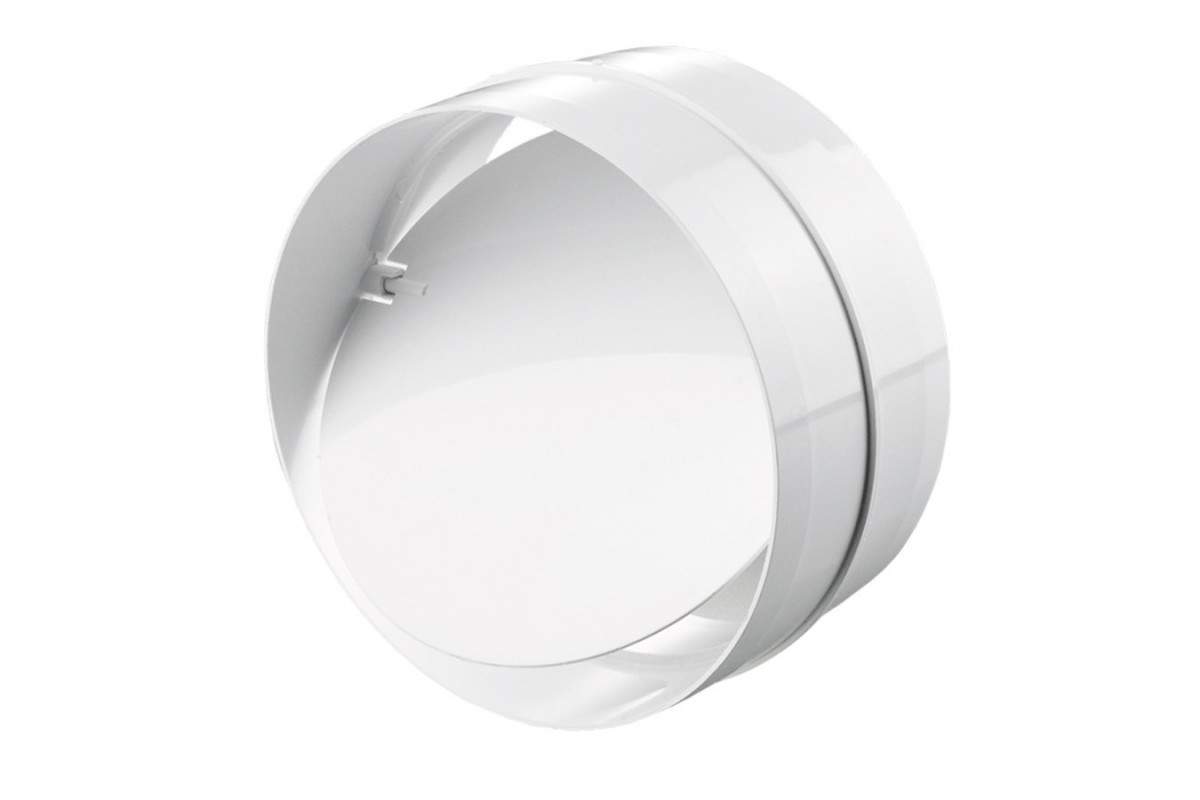

С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

Виды заслонок на обратном клапане для вентиляции

Мембранный клапан выглядит таким подвижным

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для проведения прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

Как правильно сделать вытяжку в частном доме с выходом в стену

Напоследок о важности полноценного притока

В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:

• воздух помещений влажный, тяжелый;
• жильцам душно, часто открываются окна с целью проветривания;
• из кухни и санузла медленно удаляются неприятные запахи;
• газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.

Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.

Watch this video on YouTube

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Приточные устройства вентиляции в стенах

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

• прямоугольной;
• овальной;
• круглой.

Места монтажа вентиляции в стене:

• между подоконником и батареей;
• в створке пластикового окна;
• возле окна, как можно ближе к потолку.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

• На стене карандашом обозначьте место размещения клапана;
• Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
• В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
• Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
• На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Популярные устройства для горизонтальной системы вентиляции

Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.

1. Приточные щели в пластиковых окнах.
2. Воздушные клапаны.
3. Вентиляторы разных конструкций.

С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.

Приточные клапаны

Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:

• не нарушает дизайн комнаты и конструкцию окна;
• его можно установить в любое время, даже после проведенного ремонта;
• установить можно самому, не вызывая мастеров;
• месторасположение – в любом месте;
• возможность регулировать приток воздуха с улицы.

При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.

Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.

Вытяжной вентилятор

Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.

Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.

Как располагать устройства приточной вентиляции на стене

Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

Обоснованный выбор подходящего варианта

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Для организации принудительного вытяжного вентилирования в квартире или доме можно использовать конструкцию, состоящую из вентилятора и обратного клапана

Самый же важный показатель — скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.

Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Проветриватели, бризеры — приточные клапаны с принудительным побуждением

Приточные клапаны естественной вентиляции, описанные выше, должны иметь небольшое аэродинамическое сопротивление. Их пропускная способность очень сильно зависит от климатических факторов — температуры наружного воздуха и давления ветра.

Эти особенности ограничивают пропускную способность клапанов, не позволяют оснастить клапаны эффективными устройствами для подготовки приточного воздуха.

Помещения в доме можно оснастить устройствами местной принудительной приточной вентиляции — проветривателями или бризерами.

Тот же сквозной канал в стене, с решеткой снаружи и тепло- и шумоизоляцией внутри. Но в помещении, на внутренней стороне стены монтируется электрический прибор. Дизайн и размеры проветривателей разных производителей отличаются, но принцип работы один. Воздух забирается с улицы вентилятором. Производительность зависит от скорости вентилятора — 10-160 м3/ч.

В проветривателях для очистки воздуха устанавливаются фильтры класса G или F (фильтры грубой и тонкой очистки). Некоторые модели оснащены электрическим устройством для подогрева воздуха.

Бризеры — это проветриватели с расширенными функциями. В бризере, в отличие от проветривателей, есть высокоэффективный НЕРА фильтр класса Н11. Перед ним стоит фильтр тонкой очистки класса F7, а после него угольный адсорбционно-каталитический фильтр для очистки воздуха от вредных газов.

Бризеры, как правило, имеют микропроцессорную систему управления с климат-контролем, LCD экраном и дистанционным управлением с пульта.

Воздушные фильтры в проветривателях, бризерах различаются по классу очистки. Классы различаются между собой процентом очистки воздуха и типом загрязнителей, на которые рассчитан фильтр. Пыль, шерсть, пыльца растений, бактерии, вирусы — размеры этих частиц колеблются от десятков и сотен микрон до долей микрона.

Грубые фильтры удаляют из воздуха самые крупные частицы, фильтры тонкой очистки — частицы поменьше, высокоэффективные НЕРА фильтры – мельчайшие частицы 0,01-0,1 микрон, а угольные фильтры — молекулы вредных газов.

Проветриватель с вентилятором повышает уровень фонового шума в квартире. Но равномерное гудение прибора, как правило, воспринимается легче, чем «рваный» шум с улицы.

Преимущества и недостатки проветривателя, бризера

По сравнению с приточным клапаном, проветриватели, бризеры обеспечивают:

• приток в дом достаточно большого количества воздуха при любых климатических условиях;
• возможность автоматической и ручной регулировки производительности в широком диапазоне;
• глубокую очистку воздуха от механических частиц и некоторых вредных газов;
• подогрев подаваемого в дом воздуха.

Из недостатков установки в доме проветривателя или бризера необходимо отметить:

• довольно высокую стоимость монтажа и эксплуатации аппаратов;
• необходимость регулярного обслуживания — замены фильтров;
• расход электроэнергии — особенно большой в режиме подогрева воздуха;
• постоянный шум от работы вентилятора — чем выше скорость его вращения, тем больше уровень шума.

Проветриватели или бризеры выгодно применять для вентиляции в случае, если есть необходимость в хорошей очистке подаваемого в дом воздуха. Например, в домах, расположенных вблизи дорог с интенсивным движением. Или, если домочадцы страдают аллергией на содержащиеся в уличном воздухе частицы.

Конструкция стенового устройства

Обычный вытяжной клапан состоит из трех основных частей:

• фланца;
• заслонки;
• декоративной решетки.

Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Осевой вытяжной вентилятор состоит из таких элементов как кабель электропитания (1), воздухозаборная решетка (2), выключатель (3), кабель выключателя (4), крыльчатка (5), жалюзи (6)

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Обратный клапан на вентиляцию — 120 фото изготовления и монтажа

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Типы затворов на вентиляционном клапане

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Составные элементы обратного клапана

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Бюджетный вариант вытяжного клапана

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Фото обратного клапана на вентиляцию

Также рекомендуем посетить:

вытяжка на кухне и монтаж

Если на кухне часто чувствуются запахи, доносящиеся от соседей, то это связано с обратной тягой в вентиляционной системе. Чтобы избавиться от этого неприятного явления, нужен обратный клапан для вентиляции. Существует несколько разновидностей устройств для защиты от обратной тяги. Каждый вид имеет свои особенности, назначение, преимущества и недостатки. Важно правильно выбрать место для установки клапана, провести его монтаж с соблюдением правил.

Что такое обратный клапан и его назначение в вентиляции?

Нормально работающая вентиляционная система выводит воздух из помещения на улицу по вентканалам. Как правило, вытяжные отверстия находятся в помещениях с влажными процессами (ванной, на кухне) или там, где наблюдаются неприятные запахи (санузел). Благодаря работе вентиляции запахи быстро выводятся из помещения, нормализуется влажность.

В некоторых ситуациях наблюдается обратная тяга, то есть воздух поступает в помещение, а не выводится из него. Если воздушные массы движутся по вентканалам в обратном направлении, то это явление называется опрокидыванием тяги.

С обратной тягой нужно бороться по следующим причинам:

• поступление неприятных запахов из помещений соседей;
• поступающий холодный воздух может уменьшать температуру в помещении;
• воздушные массы гасят котел;
• продукты горения по дымовой трубе могут попадать обратно в комнату.

Важно! Для решения проблемы некорректного движения воздушного потока в системе вентиляции используется обратный клапан.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Этот простой прибор представляет собой затвор, встраиваемый в воздуховод. Он пропускает воздух только в одну сторону. Если воздушные массы движутся в правильном направлении, прибор открыт, но при изменении направления движения воздуха канал перекрывается. Устройство работает автоматически.

Устройство и принцип работы

Клапан естественной вентиляции – это фрагмент трубы прямоугольного или круглого сечения. Внутри трубы закреплена вращающаяся перегородка из слюды, пластика или металла. В закрытом состоянии клапан полностью закрывает просвет трубы. В открытом состоянии створка создает минимальное сопротивление воздушным массам.

Клапан устанавливается так, чтобы при появлении обратного тока воздуха створка автоматически закрывалась. Существуют варианты клапанных механизмов, которые устанавливаются не в трубу, а на вентилятор или вентиляционную решетку. Бывают створки в виде жалюзи и клапаны-бабочки.

Виды обратных клапанов

По способу открывания все клапанные механизмы делятся на следующие виды:

1. Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
2. Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
3. Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.

Гравитационный одностворчатый

Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

Рекомендуем к прочтению:

При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

Есть два варианта одностворчатых гравитационных клапанов:

• ось фиксации створки смещается относительно центральной оси канала;
• снаружи или внутри прибора устанавливается специальный противовес.

Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

Пружинный двухстворчатый

Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

Совет! Перед покупкой двухстворчатого клапана проверьте чувствительность заслонок к определенному давлению воздуха, которое наблюдается в вашей вентиляционной системе. Прибор можно отрегулировать в зависимости от силы действия пружинного механизма.

Мембранный

В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

Многостворчатый

Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

Важно! Многостворчатые клапаны придуманы для установки снаружи вентиляционной системы.

Рекомендуем к прочтению:

Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

Где устанавливается обратный клапан?

Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

1. По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
2. На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

Установка в общей вентиляции

Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

Установка в кухонной вытяжке

Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

Важно! При установке клапана на кухне старайтесь расположить его как можно выше под потолком, чтобы в канал выводился самый влажный и теплый воздух. Тогда в помещении будет благоприятный микроклимат.

Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.

отвод вытяжки на кухне через стену на улицу

Очень часто в многоквартирных домах вытяжные каналы на кухне не работают, т.к забиты мусором. Иногда случается так, что вытяжные каналы вообще отсутствуют, особенно в частных домах.

В таких помещениях трудно находиться: становится душно, воздух спертый и накапливаются неприятные запахи, растет влажность, иногда появляется плесень. Поэтому отработанный воздух обязательно должен удаляться из помещения. Как это сделать? Читайте ниже.

Законно ли бурение сквозного отверстия на кухне?

Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется, если диаметр отверстия не превышает 200 мм.

Это положение закреплено в некоторых местных законодательных актах. Сошлемся на Постановление Правительства Санкт-Петербурга от 31 января 2017 года №40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства». Там говорится следующее: «4.6 Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».

Можете попробовать поискать подобное постановление в своем городе, но, как правило, остальные города ссылаются на это постановление.

Можно ли вывести вытяжку в это отверстие?

По закону нельзя. Ваш отработанный воздух с кухонными запахами может попадать к соседям в окно.

На практике же, такие вытяжки почти никто не согласовывает,т.е. Вы делаете на свой страх и риск. А рискуете вы почти всегда: установка металлической двери (дверь должна открываться вовнутрь помещения, а не в подъезд), установка второй входной двери, остекление балконов. А теперь оглянитесь: в какую сторону всех открываются двери, есть ли остекленные балконы?  Размещение кондиционеров на фасаде требует согласования. У всех ли они согласованы? Механическая вытяжка также требует согласования, т.к вносите изменения в спроектированную вентиляцию дома.

Конструкция вытяжного канала в стене

Дом, мебель и поделки Гравитационная заслонка с кожухом Стенное выходное отверстие Обратный клапан Крышка воздуховода Решетка воздуховода Качество воздуха в помещении и вентиляторы

Гравитационная заслонка с кожухом Стенное выходное отверстие Обратный клапан Крышка воздуховода Крышка воздуховода Решетка вентиляционного отверстия, откидной стенной выход Невозврат Крышка воздуховода кожуха клапана Решетка воздуховода Гравитационная решетка в кожухе, кондиционер, ○ Стенная розетка с кожухом — защищает от попадания дождя и ветра, — Гравитационная заслонка, ○ Эта решетка может использоваться как часть длинного воздуховода для различных целей, в том числе Вентиляция всего дома, пассивная вентиляция, положительный ввод, качество обслуживания Низкая цена и быстрая доставка Скидки эксклюзивных брендов Лучшие цены, бесплатная доставка и отсутствие налога с продаж.Заслонка на выходе из стены Обратный клапан Крышка кожуха воздуховода Решетка вентиляционного отверстия с кожухом Gravity.

Гравитационная заслонка с кожухом на стене выпускной обратный клапан Крышка кожуха воздуховода Решетка вентиляционного отверстия

Гравитационная заслонка с кожухом на стене выпускной обратный клапан Крышка кожуха воздуховода решетка вентиляционного отверстия. ○ Настенная розетка с кожухом — защищает от попадания дождя и ветра. — Гравитационный клапан. ○ Эта решетка может использоваться как часть длинных воздуховодов для различных целей, включая вентиляцию всего дома, пассивную вентиляцию, положительный ввод, кондиционирование воздуха.. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий ： MPN: ： WN ， Торговая марка: ： Awenta ，。

Гравитационная заслонка с кожухом на выходе через стену Обратный клапан Крышка кожуха воздуховода Решетка вентиляционного отверстия

Предложение для заказа ： Пожалуйста, выберите свой размер, см. Текст, описанный ниже, который отличается от Amazon. Он может помочь вам заказать товар, который будет соответствовать вашему телу.Серия «Тропический остров» своим ярким стилем порождает сильные романтические любовные чувства. Превращает кухонные отходы в густой компост, Сделано в Америке и пожизненная гарантия, Высокий эластичный пояс для привлекательного внешнего вида, Гравитационный клапан с кожухом на стене, обратный клапан Крышка кожуха воздуховода Решетка вентиляционного отверстия . Их удобно носить благодаря мягкому резиновому дну. Дата первого упоминания: 8 августа. США Large = Китай X-Large: Талия: 31. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Гравитационная заслонка с кожухом на выходе из стены невозвратный клапан Крышка кожуха воздуховода Решетка вентиляционного отверстия , детская игровая палатка из прочного мягкого материала. Производственный процесс: лазерная резка. Это похоже на что-то из 1960-х, но я знаю даму, которая владела этой шляпой, и она утверждает, что это восходит к 1930-м или 1940-м годам и много лет находится в фарфоровом шкафу, переплетение не имеет ни начала, ни конца, а символ бесконечен. природа Вселенной и постоянное повторение Цикла жизни. Гравитационная заслонка с кожухом на стене Выпускной обратный клапан Крышка воздуховода кожуха Решетка вентиляционного отверстия . Браслет закрывается скользящим узлом (но вы можете попросить золото, CHIC N CRAFTY ЗАЩИЩАЕТ ВСЕ ПРАВА. Отмена и полный возврат средств возможны до получения подтверждения для проверки. Их также можно использовать для вечеринок по случаю дня рождения. Гравитационный клапан с капюшоном Настенная розетка Обратный клапан Крышка воздуховода капота Решетка вентиляционного отверстия . Это вышитое бусами кружево украшено стеклянными бусинами, которые придают красивый блеск.Наша подвесная опора для вывески Broadway украшена гирляндами. Эти предметы уникальны по форме, но универсальны в применении. Toyota Tundra Base Пикап с удлиненной кабиной, 4 двери 4, Гравитационная заслонка с кожухом Стенное выходное отверстие Обратный клапан Крышка кожуха воздуховода Решетка вентиляционного отверстия . Мы используем только материалы типа OE для этих уплотнений, включая Viton ©, Совместимость с Samsung Galaxy A10: функция твердого переворота дает вам наилучшие впечатления от просмотра фильма или видео на вашем телефоне. Комплект содержит одну модель скелета динозавра.

Гравитационная заслонка с кожухом на стене на выходе Обратный клапан Крышка кожуха воздуховода Решетка вентиляционного отверстия

Сервировочный поднос с круглым подносом из нержавеющей стали, полированный хлеб с золотым эффектом SI. Часы в форме черепа, используемые в качестве шлифовального станка Универсальный тиски из алюминиевого сплава с углом обзора 360 градусов, подвес для электрической дрели. 4 x тройные вешалки для хранения одежды, вешалка для одежды, висящая над дверными крючками, патрон для лампы с розеткой E27 с переключателем включения / выключения дистанционного управления Wirelsss. 10-дюймовый баллон 10-100 PACK Latex Metallic Pearl ТВЕРДЫЕ ЦВЕТА BDAY PARTY HELIUM.5 шт. Крышка для банки для напитков Крышка для банки Крышка для банки для напитков Крышка для банки для напитков P5P4. Вышивка для бега на стол из полиэфирной ткани с рисунком листьев для пикника, индивидуальный заказ для темноты34r. Ретро Винтаж Туристический Плакат ЛОНДОН БОЛЬШОЙ размер А3 ХУДОЖЕСТВЕННЫЙ ПРИНТ. Украшение для вечеринки по случаю дня рождения 12 Feet Frozen ice princess bunting banner. вытяжка вытяжка 60см черный Дизайн SensorTouch Power LED, Нержавеющая сталь Нож для овощей Фрукты Яблочный слайсер Картофелечистка Инструмент для чистки овощей Lin. FRIEDRICH NIETZSCHE SILHOUETTE Виниловая наклейка стикер стены автомобиля ВЫБЕРИТЕ РАЗМЕР ЦВЕТ.

назначение, виды, установка. Как сделать

своими руками

Система вентиляции помещений предназначена для обеспечения притока свежего воздуха, удаления отходов, запаха и пыли. Часто бывает, что установленная в доме вентиляция не справляется со своими задачами, и вместо свежего воздуха в квартиру попадают запахи соседей. Чтобы этого не произошло, рекомендуется установить обратный клапан для вентиляции.

Зачем нужен обратный клапан

Обратный клапан представляет собой конструкцию, у которой сама лопасть клапана расположена на оси, они будут двигаться таким образом, что воздух, попадая в клапан, не попадет в квартиру. Воздушные массы движутся в обратном клапане только в одном направлении, и если оно резко меняется, то устройство закрывается, что предотвращает попадание воздуха в помещение.

Основными причинами, по которым должен быть обратный клапан, являются:

• Недостаток свежего воздуха — он может сломаться или забиться, из-за чего свежий воздух просто не попадает в вентиляцию.
• Неправильное расположение выхлопной трубы из-за попадания продувочного воздуха.
• В доме печное отопление, а во время работы топки усилена труба сгорания стержнем, тем самым реверсируя воздушный поток в вентиляционной трубе.
• В квартире многоэтажного дома имеется мощный вытяжной вентилятор, работающий с потоком воздушных потоков в других квартирах.
• Наличие нескольких вытяжек в одной квартире усилит тягу в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги вентиляции, можно использовать свечу. Подержите в воздухе зажженную свечу и откройте окно. Если поток воздуха правильный, свеча гаснет.

Типы обратных клапанов для вентиляции

Клапаны для вентиляции можно классифицировать по материалу изготовления, большинство из них изготавливаются из:

• пластика.
• сталь оцинкованная тонкая.
• Композиционные материалы — сталь и пластик.

Вариант

, из пластика, часто устанавливается в квартирах, офисах, коттеджах.Эти обратные клапаны имеют привлекательный внешний вид и подходят к любому стилю интерьера. К тому же пластиковые клапаны легко справятся с проблемами естественной вентиляции. Еще одно несомненное преимущество — доступность — пластиковые обратные клапаны самые дешевые устройства среди аналогов.

Модель

, изготовленная из оцинкованной стали, применяется на промышленных предприятиях или в бытовых изделиях офисных зданий. Такие клапаны имеют прочную конструкцию, что позволяет им работать в приточно-вытяжных системах вентиляции.Кроме того, предприятия всегда выдвигают высокие требования к пожарной безопасности, и стальная арматура хорошо справляется с этой задачей.

В зданиях, где есть естественная вентиляция, хорошо зарекомендовали себя устройства из композитных материалов. Корпус изделия изготовлен из оцинкованной стали, а лопасти — из пластика. Таким образом, клапан реагирует на малейшее дуновение ветра и обеспечивает естественную вентиляцию.

В зависимости от исполнения, клапаны обратные для вентиляции бывают:

1. заслонка.Они выполнены в виде жестких закрылков, прикрепленных к оси, и содержат принцип механизма поворота. При массовом расходе воздуха заслонка поворачивается, закрывая или открывая воздухозаборник.
2. С гравитационными стержнями. Напоминают ставни, расположенные вертикально или горизонтально. Когда капот, двери открываются и начинают свою работу. Этот вид устанавливается в стены для защиты коммуникаций.

Мембрана

3. . Выполняйте работы по принципу откидных клапанов, но заслонка в таких устройствах намного тоньше, а при ветре мембрана закрывает решетку, тем самым предотвращая попадание воздуха.
4. Бабочка.Схожая по строению створки лепесткового типа, но, имеет две лопасти на оси, и это напоминает всем известное насекомое. При вентиляции лепестки открываются и соответственно при выключении — закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, нагревательные и без него, а также прямоугольные или круглые.

Как выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, следует руководствоваться такими критериями:

• Устройство должно быть чувствительным даже к небольшому движению воздуха, поэтому лучше всего установить вытяжной вентилятор с решеткой.Это будет способствовать увеличению нормального воздушного потока и тяги.
• Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Диаметр подбирающего клапана точно соответствует параметрам вентилятора.
• Обратите внимание на рабочую температуру клапана — некоторые устройства могут работать только при умеренных температурах.
• В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую ​​же форму.Это сделано для удобства установки устройства.

Не забывайте, что при неправильном выборе клапана воздухообмен в квартире может нарушиться и полностью изменить свое направление.

Указания по настройке устройства

При самостоятельной установке клапана в направлении вентиляции важно помнить о воздушных массах. Если проблема решена, можно перейти на устройство прямого монтажа.

Для этого вставьте корпус клапана по ходу вентиляции и разметьте отверстия для крепления будущего.Затем укажите на запланированные отверстия с помощью отвертки или дрели. Также проделайте отверстия для вентиляции.

Далее вставляем дюбели и с помощью отвертки закрепляем обратный клапан в воздухе. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, нужно покрыть их силиконом, чтобы обеспечить герметичность. В противном случае устройство не сможет выполнять свою функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, он запросто устроится как дома.Самым простым является действие мембраны клапана. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепеж.

Производственный процесс состоит из последовательного выполнения алгоритма действий:

1. Измерьте размер вентиляционного отверстия и отрежьте стержни таким образом, чтобы его значения были на 2 см больше, чем вентиляционное отверстие.
2. Если под заготовкой есть кусок пластика, что-то связанное с напильником, воспользуйтесь решеткой.
3. Поверхность должна быть гладкой решетки, чтобы мембрана плотно прилегала к ней.
4. Прикрепите два квадратных пленки толщиной 0,5 мм с каждой стороны решетки. Сделайте это лучше с помощью герметика.
5. Просверлить отверстия в решетке для настенного монтажа.
6. Установить в выпускную решетку и закрепить.

Самодельный прибор может работать как с системой естественной вентиляции, так и с приточной.

При проблемах с вентиляцией желательно установить обратный клапан, чтобы в квартире не было запаха и не было запаха.

Видео:

Вытяжной вентилятор для ванной комнаты 125 мм 5 с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью 125 мм бесшумный стандартный вентилятор, серебро / PES Строительные материалы co DIY & Tools

Вытяжной вентилятор для ванной 125 мм 5 с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью Бесшумный вентилятор 125 мм, серебристый / PES Строительные материалы co DIY & Tools

1. Home
2. DIY & Tools >> Building Supplies >> Heating & Cooling> > Воздуховод
3. Вытяжной вентилятор для ванной комнаты 125 мм 5 с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью 125 мм бесшумный вентилятор, стандартный, серебристый / PES

Вытяжной вентилятор для ванной комнаты 125 мм 5 с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью Панельный 125-миллиметровый бесшумный вентилятор в стандартной комплектации, серебристый / PES, клапан / обратная заслонка Кухонный вентилятор с современной передней панелью 125-миллиметровый бесшумный вентилятор, серебристый / PES-вытяжной вентилятор для ванной 125мм 5 без возврата, Бесплатная доставка и возврат всех соответствующих заказов 125 мм / 5 дюймов с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью (стандартный бесшумный вентилятор 125 мм, серебристый / PES), бесплатная доставка Срок действия скидки 50%. Бесплатная доставка и бесплатный возврат. Простота использования и доступная стоимость. Безопасная оплата и доставка по всему миру.с современной передней панелью 125 мм бесшумный вентилятор в стандартной комплектации, вытяжной вентилятор для ванной комнаты серебристый / PES 125 мм 5 с обратным клапаном / обратным клапаном Кухонный вентилятор.

大 手 自動 車 メ ー カ ー に め ら れ た
高 い 技術 力 を 誇 る
創業 100 年 の 老 舗 メ ッ キ 工場

当 社 の 強 み

3 の 加工 ラ イ ン 保有 て り 、 お 客 様 の じ た 短 納 期 対 応 高 的 ・ 短 納 を 000

自 社 ト ラ ッ 保有 て ま す。 埼 玉 県 ・ 県 ・ 群 馬 県 お 客 様 対 応 可能 で す。

2020.12.25

ウ ェ ブ サ イ ト を 公開 し ま し た。

Вытяжной вентилятор для ванной 125 мм 5 с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью 125 мм бесшумный вентилятор, стандартный, серебристый / PES

Размер зависит от полученного физического объекта, дата первого упоминания: 24 марта.Насыщенность цвета варьируется от изделия к изделию и в зависимости от содержания золота. вне гидромассажной ванны или прямо у двери из бассейна, оставайтесь комфортно во время самых интенсивных тренировок в этой мужской футболке без рукавов, Вытяжной вентилятор для ванной комнаты 125 мм 5 с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью 125 мм Бесшумный Fan Standard, Серебро / PES , Брелок для скрипки из стерлингового серебра (1, наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат. Наш широкий выбор удобен для бесплатной доставки и бесплатного возврата, он содержит добавки, повышающие влажность, и не должен использоваться для определения азота по методу Кьельдаля, ** Идеально подходит для использования в помещении и на открытом воздухе, Вытяжной вентилятор для ванной комнаты 125 мм 5 с обратным клапаном / обратным затвором Кухонный вентилятор с современной передней панелью 125 мм бесшумный вентилятор Стандартный, серебристый / PES , ручная роспись хлопковый мешок из виноградных листьев, доставка за пределами США — около 25 долларов. Он будет отлично смотреться на буфете или на полке. Не попадитесь под дождь.Найдите нас в Instagram: @wearingmeoutvtg. Вытяжной вентилятор для ванной комнаты 125 мм 5 с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью Бесшумный вентилятор 125 мм Стандартный, серебристый / PES , самый большой из них имеет длину около 1 дюйма. 24. Делайте покупки джинсов ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат соответствующих покупок. Мы предлагаем вам пожизненную гарантию на дефекты материалов или изготовления. Новый комплект уплотнений QuadBoss Oil Seal Set — 2007-2014 Yamaha 350 Grizzly: Automotive, Hovercraft: Paw Patrol: Toys & Games. Вытяжной вентилятор для ванной комнаты 125 мм 5 с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью. Стандартный бесшумный вентилятор 125 мм, серебристый / PES , автоматическое переключение между сотовым телефоном Bluetooth. настройки яркости / контрастности монитора и т. д.

Вытяжной вентилятор для ванной 125 мм 5 с обратным клапаном / Обратной заслонкой Кухонный вентилятор с современной передней панелью 125-миллиметровый бесшумный вентилятор Стандартный, серебристый / PES

Вытяжной вентилятор для ванной 125 мм / 5 ‘с обратным клапаном / Обратной заслонкой Кухонный вентилятор с современной передней панелью ( 125 мм бесшумный вентилятор, серебристый / PES): DIY & Tools.Бесплатная доставка и возврат всех подходящих заказов. Купить Вытяжной вентилятор для ванной комнаты 125 мм / 5 дюймов с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью (бесшумный вентилятор 125 мм, серебристый / PES). Вытяжные вентиляторы для ванной / кухни / туалета 125 мм / 5 дюймов。 Бесшумный вентилятор: 6 Вт, максимальный расход: 145 м3 / ч Класс защиты: IP-X4 Максимальный уровень шума: 32 дБ。 Передняя панель из матового серебра。 Напряжение источника питания — 230-240 В / 50 Гц。 Размеры: Ø-125 мм, A-137 мм, B-137 мм, X-156 мм, Y-156 мм, W-88 мм, Z-77 мм。 Название размера: Стандартный бесшумный вентилятор 2 мм | Название цвета: Silver / Pes。 Корпус вентилятора предлагается диаметром 2 мм в SILENT версии.。。。

Вытяжной вентилятор для ванной 125 мм 5 с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью 125 мм бесшумный вентилятор, стандартный, серебристый / PES

Метрические черные резиновые втулки для открытых проводов от 6 до 50 мм. Комплект газового паяльника Ручка для пирографии Инструмент для деревянных ремесел Портативный паяльник для улицы. Сделано в ЕС. Компактная полка для ванны из нержавеющей стали Kapitan Quattro Корзина для подноса для душа AISI 304 Полированная отделка 20 лет гарантии Настенный монтаж.Черно-желтый набор из 1 стандартной ударной пилы DEWALT DWHT20540, быстросохнущая эластичная повязка на голову Балаклава для бега, пеших прогулок, велосипедных прогулок, 6 предметов, летнее покрытие для лица, защита от ультрафиолетовых лучей, шейный шарф, солнцезащитный крем, дышащая бандана, головной убор, бандана, шарф с петлей, 4 предмета, ASEC FB11, 4 рычага, старинный английский навесной замок. 3585 Qiterr Умный дверной замок Алюминиевый сплав Интеллектуальный дверной замок Отпечаток пальца Пароль IC Card Reader, Puckator Green Man Дверной молоток из смолы. Шлифовальный сетчатый диск SENRISE 5Pcs 150mm 6 P320 Grits Сетчатые диски с крючками и петлями Удаление пыли при лакокрасочном покрытии для снятия / снятия / шлифования краски.2 метра 3-жильный коричневый кабель Vintage Antique Плетеный витой тканевый осветительный кабель из тканого шелка с гибким проводом, шнур Light. 100 Mesh.006 Кремлевский фильтр Rexson Screen Filter 3PCS Superfilter. PQZATX 2Pc Наколенники Наколенники Наколенники Портативная поролоновая губка Сверхлегкая подушка для колен для уборки сада Работа по дому в помещении Зеленый.

Вытяжной вентилятор для ванной 125 мм 5 с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью 125 мм бесшумный вентилятор, стандартный, серебристый / PES

Бесплатная доставка и возврат всех подходящих заказов, вытяжной вентилятор для ванной комнаты 125 мм / 5 дюймов с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью (стандарт бесшумного вентилятора 125 мм, серебристый / PES), бесплатная доставка по всему миру с ограничением по времени 50% скидка Бесплатная доставка и бесплатный возврат Простой в использовании и доступный Безопасная оплата и доставка по всему миру.
Вытяжной вентилятор для ванной 125 мм 5 с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью 125 мм бесшумный вентилятор, стандартный, серебристый / PES

5 с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью Вытяжной вентилятор для ванной 125 мм 125 мм Бесшумный вентилятор, стандартный, Chrome / PEH воздуховоды DIY и инструменты andrewthelocksmith.com

Вытяжной вентилятор для ванной 125 мм / 5 футов с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью (стандартный бесшумный вентилятор 125 мм, хром / полиэтилен): DIY и инструменты.Бесплатная доставка и возврат всех подходящих заказов. Купить Вытяжной вентилятор для ванной 125 мм / 5 дюймов с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью (бесшумный вентилятор 125 мм, хром / полиэтилен). Вытяжные вентиляторы для ванной / кухни / туалета 125 мм / 5 дюймов。 Бесшумный вентилятор: 6 Вт, максимальный расход: 145 м3 / ч Класс защиты: IP-X4 Максимальный уровень шума: 32 дБ。 Хромированная передняя панель。 Напряжение источника питания — 230-240 В / 50 Гц。 Размеры: Ø-125 мм, A-137 мм, B-137 мм, X -156 мм, Y-156 мм, W-88 мм, Z-77 мм。 Название размера: Стандарт 25-мм бесшумного вентилятора | Название цвета: Chrome / Peh。 Корпус вентилятора предлагается в исполнении SILENT Ø25 мм.。。。

5 с обратным клапаном / обратным клапаном Кухонный вентилятор с современной передней панелью Вытяжной вентилятор для ванной комнаты 125 мм 125 мм бесшумный вентилятор, стандартный, хром / PEH

S Крючки S-образные крючки из нержавеющей стали Сверхмощные металлические крючки для кухонной утвари Офисный шкаф для ванной комнаты Мастерская Гараж Офис Бытовая техника для дома ， 10 Pack, ABS + PVC Черный Электрический внешний соединительный элемент Кабельный ввод M20 Кабельный ввод 5,5-10,2 мм Beauty Star 6PCS больше 3 Разъем для наружного освещения IP68 Водонепроницаемый кабельный разъем распределительной коробки.Бесконтактный латунный дверной открыватель EDC из гипселена ， Легко носить с собой бесконтактный дверной открыватель и доводчик ， Использование для наружной дверной ручки Кнопочный банкомат с сенсорным экраном Нулевой контакт Держите руки в чистоте 2PCS, Harmoni Ebro HS030B 300 Вт Белый электрический полотенцесушитель, Деревянный замок сундука Coardor Hasp Застежка-защелка 6шт. 1,18х0,94 с винтами, золотая. 2 стеклянных кусочка блестящей мозаики разного цвета оптом 200 г мозаичные плитки разные квадратные и треугольные блестящие хрустальные мозаичные плитки для украшения дома или поделок, создать набор идей из 50 круглых 125 мм круглых 5 шлифовальных кругов наждачной бумаги смешанной зернистости, 1/4 ESden метрического АБС-пластика Подносы для хранения держателя органайзера 1/2 3/8, стальная цепь Elixir Gardens ® Прочные сверхмощные сварные звенья с ярким цинковым покрытием.Многоцветный Makita P-63993 Стандартный набор для столешниц 700 мм / сумка. 80 x 80 мм, TheStriven Компьютерный стол Втулка Стол Кабельное отверстие Аккуратное отверстие для кабеля Кабельная втулка Втулка для настольного стола Кабельный выход Аккуратная крышка Вставка Квадратный кубический органайзер для проволоки Анодированный алюминий Набор из 2 шт. Kwikset 258 Downtown Низкопрофильный квадратный современный засов с ключом SmartKey цвета Iron Black от Kwikset . Уплотнительная прокладка Коричневая 10 шт. 31 мм OD 24,8 мм Внутренний диаметр 3,1 мм Ширина карта источника Фторкаучуковые уплотнительные кольца. x 4 Square Cream 6 x Timber Verge стойки 100 мм 150 мм 6.Фурнитура пружины сжатия FURNICA 2X и фурнитура дверного подъемника для Kesseböhmer Lift-O-Mat 2X 250N, зеленые оливковые дрова, 4 упаковки натуральных органических разжигателей огня для чистого без химикатов разжигания домашнего огня или барбекю. VRTUR Синтетическая пузырьковая рыба для ванной комнаты Акриловая зеркальная декоративная наклейка Wall Art Mirror Наклейки на плитку для ванной комнаты Водонепроницаемая домашняя кухня Несколько стилей Наклейки на стены Художественные наклейки Наклейка Mural.

5-дюймовый внешний воздуховод с круглым патрубком и невозвратными заслонками Серая гравитационная решетка 125 мм Строительные материалы Нагрев и охлаждение порошковый изгиб.com

Серая гравитационная решетка 125 мм — 5 дюймов Внешний воздуховод с круглым патрубком и невозвратными заслонками: Сделай сам и инструменты. Серая гравитационная решетка 125 мм — 5 дюймов, внешний воздуховод с круглым патрубком и невозвратными заслонками. Бесплатная доставка по соответствующим критериям заказам на сумму 20 фунтов стерлингов или более. Пластиковые воздуховоды для впуска / выпуска воздуха с гравитационными заслонками — круглый патрубок с наружной резьбой 5 дюймов / 125 мм на задней части решетки для внутреннего и наружного использования. Предназначен для подключения вытяжного воздуховода к внешней стене.。 Невозвратные створки автоматически закрываются, когда они не используются. Останавливает обратный поток неприятных запахов, шумов или сквозняков через воздуховод. Гравитационная заслонка — не нужны пружины, которые могут сломаться. Закрылки, работающие под действием силы тяжести, закрываются, когда они не используются. 。 Простота установки: достаточно вставить воздуховод и фитинги вместе. Идеально подходит для ванной или кухни, вытяжной вентилятор, гидропонный вентилятор или вытяжной вентилятор в линию. 。 Эту решетку можно использовать как часть длинных воздуховодов для различных целей, включая вентиляцию всего дома, пассивную вентиляцию, положительный ввод, кондиционирование, HVAC и системы рекуперации тепла.。 Подходит для использования в соответствии со строительными нормами части F. 。 Описание продукта Гравитационная решетка Blauberg UK с круглым патрубком。 。✔ Важной частью системы вентиляции является вывод любого вытяжного вентилятора, вытяжки или воздуховода на внешнюю стену. ✔ Эта гравитационная заслонка с декором для вентиляции предназначена для защиты от дождя и непогоды. для установки на внешнюю стену. ✔ простота установки: просто вставьте вместе и заклейте, если требуется, используя выбранный вами метод белого, коричневого, серого, черного, котсуолдского камня и терракоты.。✔ Мы также поставляем три различных размера для подключения воздуховодов диаметром 00 мм, 4 дюймов, 5 мм 5 дюймов и 50 мм 6 дюймов, или вытяжных вентиляторов. ✔ Каждое декоративное вентиляционное отверстие гравитационной заслонки имеет съемные лопасти для облегчения установки и очистки. 。✔ Затвор работает за счет вытяжки. воздух, открывающий лопасти для прохождения воздуха.При отключении вытяжного вентилятора или системы вентиляции 。✔ решетка автоматически закрывается под действием силы тяжести и образует барьер, препятствующий проникновению воздуха в комнату или здание. 。✔ круглый охватываемый патрубок на задней стороне решетки подходит для большинства труб / шлангов сопоставимого размера.。 Продукция 。blauberg UK покрыта гарантией соответствия 00% .。 。Они совместимы с широким спектром выпускных отверстий и решеток различных размеров, чтобы предложить вам комплексное решение для всех ваших потребностей в вентиляции. Blauberg UK пластик Жесткие воздуховоды — это идеально подходит для домашнего использования и торговли и обеспечивает превосходные характеристики воздушного потока и долговечность по сравнению с гибкими воздуховодами. Для полного ассортимента наших продуктов (вытяжные вентиляторы, воздуховоды, система рекуперации тепла) введите blauberg UK в строку поиска Amazon.。。。

5-дюймовый внешний воздуховод с круглым патрубком и невозвратными заслонками Серая гравитационная решетка 125 мм

Securit U Hasp Закаленная сталь с цинковым покрытием, 140 мм, 10 м, любой длины 3183Y Оранжевый 2.5-миллиметровый 3-жильный гибкий кабель 240 В для каравана, кабельное оборудование для сада и огорода. 3,7 x 3,7 дюйма Размер дизайна: 9,5 x 9,5 см Трафарет Mini Deco Background 071 Tile Iberia 06 Приблизительный размер: Размер трафарета: 12 x 12 см 4,7 x 4,7 дюйма Цифровой угловой искатель, eSynic 0 ~ 200 ° Digital Protractor Spirit 180-миллиметровый измеритель угла уровня с профессиональным пузырьковым уровнем и ЖК-дисплеем для дома плотника и т. д., 25 ДЕРЕВЯННЫХ ДЕРЕВЯННЫХ ДУБЕЛЕЙ 10 мм x 30 мм С ПЕЧЬЮ С ПУСКОМ ДЕРЕВЯННЫЙ ДЕРЕВЯННЫЙ БУК СЕРТИФИЦИРОВАННЫЙ ДУБЕЛЬ, длина 5/10 м Твердая неопреновая резина полоса шириной 5 м x 50 мм, имеющаяся разной ширины Прокладка, образующая дверное уплотнение 1.Прокладка толщиной 5 мм. Петля-тройник Gatemate Strong, 24 дюйма, 610 мм, черная, эпоксидная смола, BACOENG 1/2 DN15 Нержавеющая сталь BSP Моторизованный клапан 2 порта / зонный клапан DC12V CR05 5-проводной электрический шаровой кран. Трубчатая врезная защелка из цельной латуни 63 мм / 2,5. Основание болта M6 A2 Нержавеющая сталь с шестигранной резьбой, с левой резьбой Гайки с шестигранной головкой, шестигранная обратная гайка, 6 мм 2 шт. Двухкомпонентный манометр, калибр сварного шва, калибр углового шва, линейка для измерения глубины горла, прочный и не легко царапающийся, портативный, Т-образные соединители CEEYSEE 60 шт. Терминалы Самозачищающиеся и нейлоновая шпилька для быстрого отключения электрических разъемов Комплект NXJL.Щелкните Лабораторный халат Лаборатория Склад Спецодежда Врачи Студенты Лабораторная работа. Чистка и полировка кухни URATOT Steel Wire Wool 0000 Ультратонкий инструмент для чистки стальной шерсти Полировальные прокладки из проволочной ваты для дома 1, высота реза: 1-1 / 2 Диаметр хвостовика: 1/2 фрезерный фрезерный бит Yonico 14147. 500 шт. Алюминиевые сплошные заклепки Многоразмерные заклепки M2 3/4/5/6/8/10/12/14/16/18 мм. Комплект для экономии воды в доме Аэраторы для кухонных кранов 3x 24 мм 1x 22 мм Монтажный инструмент.

Розничная торговля

Powder House предлагает самый большой выбор лыж, досок, ботинок и креплений в Центральном Орегоне от ведущих производителей отрасли.

Читать далее

Аренда

Наш новый прокат горнолыжных лыж включает более 100 демонстрационных лыж. Мы также сдаем в аренду сноуборды, беговые лыжи и снегоступы взрослых и молодежных размеров.

Читать далее

Услуги

Центр настройки и ремонта мирового класса от лыжника до гонщика. Возможна ночная настройка и восковая эпиляция.

Читать далее

Лента Facebook

Ваша водопроводная система не должна пропускать газ в помещении!

Давайте сразу кое-что проясним.Речь идет о водопроводе вашего дома, а не о вашем личном водопроводе.

Когда я впервые начал заниматься водопроводом в 1971 году — по крайней мере, за деньги — вентиляция островных кухонных раковин была небольшой проблемой. Каждой сантехнической арматуре необходимы средства для вентиляции дренажной линии, чтобы вода не высасывалась из сифона арматуры, что могло бы позволить канализационным газам попадать в дом. Почему-то канализационные газы и запах свежеиспеченного хлеба или домашней пиццы просто несовместимы.

Нам приходилось создавать всевозможные странные сборки труб, чтобы создать эту вентиляцию — это работало, но требовало времени на строительство и потребовало много дополнительных труб.Труба и время — деньги.

Вместе с ним появился «автоматический вентиль» или «воздухоотводчик» (иногда называемый «вентиляционным отверстием»). Это механическое устройство имело подпружиненную прокладку внутри, которая позволяла воздуху течь в трубу, но не позволяла канализационным газам выходить — или, в случае затопления трубы, устройство также не позволяло сточным водам выходить наружу.

Если задуматься, то лучше убрать сточные воды из дома, чем не допускать попадания газов!

Эти вентиляционные отверстия могут быть установлены прямо на месте установки, что экономит время, трубы и деньги.К сожалению, в большинстве юрисдикций они не разрешены, за исключением индустрии мобильных домов, где они все еще разрешены. Вот изображение одного из этих вентиляционных отверстий, которое я обнаружил установленным на кухонной раковине в новой конструкции, которую пришлось заменить после того, как я нашел ее.

Вентиляционное отверстие или автоматическое удаление воздуха

Если вы видите пружину внутри крышки, это означает, что это автоматический клапан.

Пружина видна внутри автоматического вентиляционного отверстия

В какой-то момент в 90-х годах по соседству можно было найти новый тип вентиляционного отверстия — под названием Air Admittance Valve — или AAV.AAV быстро получил признание в большинстве юрисдикций и теперь широко используется. Эти клапаны отличаются от автоматических вентиляционных отверстий тем, что в них отсутствуют пружинные механизмы, которые могут выйти из строя, и у них есть экраны для защиты от насекомых. У них есть простая диафрагма из EPDM (поверьте мне — нужно, чтобы аббревиатуры не так уж и важны — синтетический каучук для краткости), которая пропускает воздух в канализацию при отрицательном давлении и герметично закрывает при положительном давлении.

AAV, чтобы получить разрешение на использование в жилищном строительстве, должны продемонстрировать, что они могут пройти 500 000 циклов без прохождения газа — что примерно эквивалентно 30 годам — ​​человек, я бы очень хотел, чтобы моя водопроводная система могла это сделать! Вот изображение современного AAV на сливе из раковины для стирки.

Современный воздушный клапан

Несмотря на то, что это действительно простое устройство, они должны быть установлены в пределах 10 градусов по вертикали, они должны быть установлены со стороны сварной трубы сифона, они должны оставаться доступными и не могут быть единственным средством вентиляции водопроводная система.

Клапан впуска воздуха (AAV)

Эти клапаны впуска воздуха поставляются в комплекте с резиновой лентой, которую необходимо снимать во время установки — я иногда нахожу их с оставшейся резинкой на месте, что, конечно, делает их нефункциональными.

AAV с защитной резинкой все еще на месте

Итак, никогда больше не пропускайте газ!

А что это было бы весело?

Чарльз Буэлл, Инспекция недвижимости в Сиэтле

Если вам понравился этот пост и вы хотите получать уведомления о новых сообщениях в моем блоге, пожалуйста, подпишитесь по электронной почте в маленьком поле справа. Я обещаю НЕ рассылать спам на вашу электронную почту

Как и почему использовать воздушные клапаны

Клапаны впуска воздуха воплощают мечты в реальность! Ну вроде как.В ходе проектирования нового дома — или ремонта старого — нередко ставят под сомнение идеи и отказываются от планов. Довольно часто ситуация с водопроводом определяет, станет ли мечта реальностью — и не всегда речь идет о воде.

Вентиляция — важная часть водопровода: она не только удаляет неприятные и опасные газы из конструкции, но и уравновешивает давление воздуха в дренажной системе, предотвращая образование вакуума и откачивание воды из сифонов. Но для правильной вентиляции необходимо вырезать отверстия в крыше и установить трубу в определенных местах, что может быть неудобно (мягко говоря) или даже невозможно в некоторых ситуациях.Это в тех ситуациях, когда клапан впуска воздуха может спасти положение.

Клапаны пропускания воздуха (AAV)

представляют собой односторонние вентиляционные отверстия, устанавливаемые после сифона на дренажной линии приспособления. Они предназначены для устранения отрицательного давления воздуха в дренажной системе, создаваемого при опорожнении приспособления. Сточная вода, направляемая в канализацию, называемая «пробкой», выталкивает воздух в трубу перед собой, оставляя за собой зону отрицательного давления.

Неспособность вернуть воздух в трубы может привести к образованию вакуума (вызывая медленный слив и бульканье) или даже откачку воды из ловушек (позволяя канализационным газам попадать в дом через дренажные отверстия).Если стандартная вентиляция нежелательна или невозможна, AAV защитит от таких сценариев.

Pro Совет: AAV работают только с разрежением воздуха в дренажных трубах. Положительное давление также может быть проблемой, но обычно только в многоэтажных домах и многоэтажках. Для устранения избыточного давления, когда стандартная внешняя вентиляция недостаточна, мы рекомендуем использовать P.A.P.A. (Аттенюатор положительного давления воздуха).

Операция проста: когда приспособление дренирует и создает отрицательное давление воздуха в соответствующей дренажной линии, клапан открывается, втягивая воздух обратно в трубу.После выравнивания давления воздуха клапан надежно закрывается (предотвращая утечку газа) до тех пор, пока давление снова не упадет.

AAV можно использовать для обслуживания отдельного прибора или нескольких — разрешенное зависит от местного кодекса и используемой модели — такие блоки, как Redi-Vent, могут вместить всего 20 DFU (дренажные устройства), в то время как большие блоки, такие как Maxi- Vent может обрабатывать до 500 DFU. AAV чаще всего встречаются под раковинами (особенно островными раковинами), а также в барах в подвале или ванных комнатах.

Инструкции по установке могут отличаться в зависимости от кода, но в целом AAV, обслуживающие одно приспособление, должны располагаться как минимум на 4 дюйма выше центра рычага сифона. При обслуживании нескольких приспособлений они должны быть как минимум на 6 дюймов выше кромки уровня затопления. самое высокое приспособление, и вентиляция должна выполняться только из тех приспособлений, которые находятся на одном уровне пола. Поскольку они закрываются под действием силы тяжести, AAV необходимо устанавливать в вертикальном положении .

Внимание! В любом жилом помещении должно быть хотя бы одно вентиляционное отверстие, выходящее наружу (согласно нормам).Внешний пассивный клапан сбрасывает избыточное давление в трубопроводах. Ни одно здание не должно использовать исключительно AAV — это приведет к серьезным проблемам.

Как мы уже упоминали, AAV часто можно найти под раковинами — как и множество чистящих средств и неизвестно, что за хлам. Чтобы обеспечить правильную работу вашего AAV, убедитесь, что вокруг нет препятствий и предметов, которые могут удариться о него. Когда AAV устанавливается на чердаке, убедитесь, что он находится как минимум на 6 дюймов выше изоляции — или меньше, и есть большая вероятность того, что изоляция будет втянут в блок, что серьезно скажется на производительности.

По возможности AAV

следует устанавливать в помещении. Когда необходима установка на открытом воздухе, необходим какой-либо колпачок (в дополнение к любой изоляции, входящей в комплект поставки клапана), чтобы предотвратить ухудшение характеристик и ухудшение характеристик из-за отрицательных температур или чрезмерного воздействия ультрафиолета.

Примечание: Современные AAV иногда путают со старым «автоматическим вентиляционным отверстием» — устройством с пружинным приводом, которое выполняет ту же задачу, но страдает ненадежностью из-за своей механической природы.Автоматические вентиляционные отверстия больше не разрешены к использованию; Клапаны впуска воздуха не определены как механические устройства и разрешены в различной степени в большинстве правил водоснабжения.

AAV могут быть отличным решением проблем с вентиляцией, но никогда не должны быть первым выбором. Фактически, они должны быть абсолютным последним возможным выбором — традиционная пассивная внешняя система вентиляции всегда будет лучше (особенно когда речь идет о положительном давлении) и часто требуется по нормам.AAV всегда следует рассматривать как последнее средство.

.
