Как правильно подключить вытяжку на кухне

Как известно, вытяжки для кухни бывают классическими и рециркуляционными. Первая отводит воздух в вентиляционную шахту или прямо на улицу.

Рециркуляционная просто гоняет его через себя, задерживая жир. Она в своей конструкции имеет фильтры для очистки воздуха от запаха.

Основные вопросы и проблемы возникают при установке и подключении именно классического варианта. Его и рассмотрим максимально подробно.

Для начала, кратко перечислим основные ошибки, которые вас подстерегают на этом пути. Далее приведем пути их решения и наиболее популярные способы монтажа.

Ошибки при установке кухонной вытяжки

1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

• кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

• обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

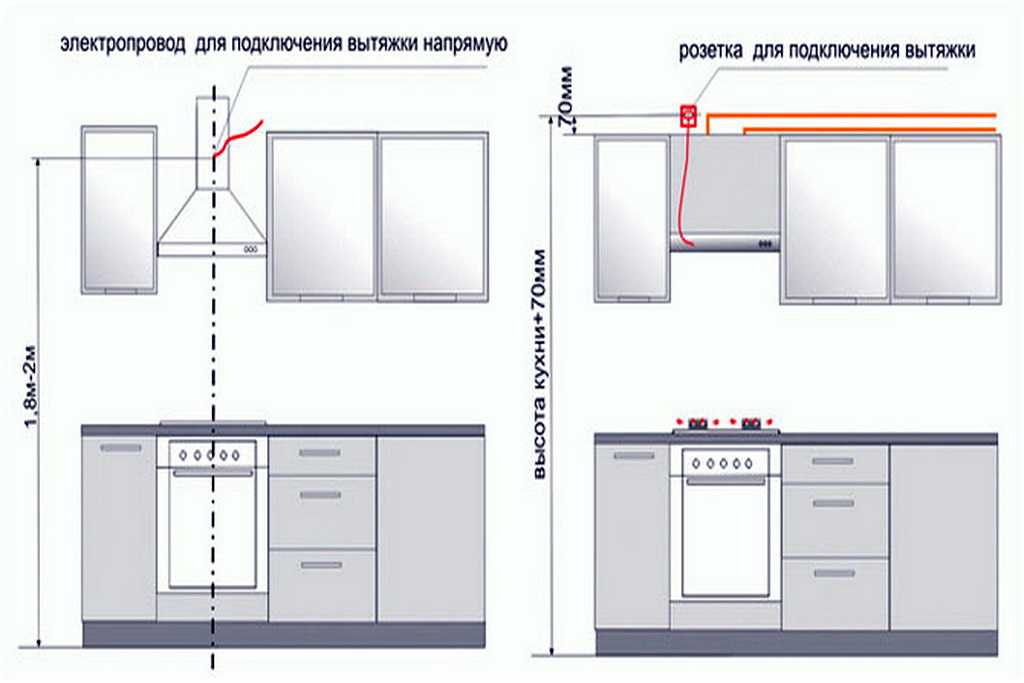

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Неправильное подключение воздуховода вытяжки к вентиляции

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Вполне понятно, что никакой тяги в этом случае не будет. То есть, вы своими собственными руками, лишаете себя естественной вентиляции.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!

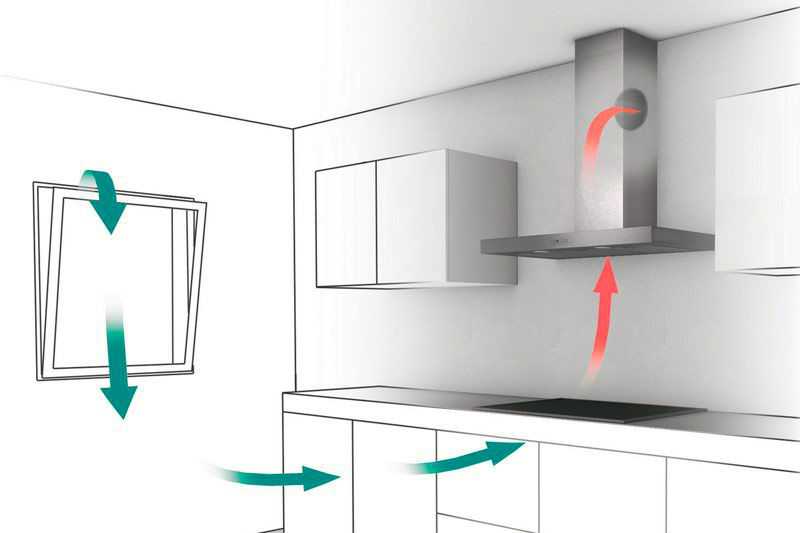

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.

Однако с установкой пластиковых окон и герметичных дверей, мы тем самым перекрыли этот канал свежего воздуха в доме. Закроете еще и вентиляцию и будете жить как в подводной лодке.

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Воздуховод от вытяжки и решетка с обратным клапаном

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

• пластиковый воздуховод

• обратный клапан со смещенной осью

• тройник разветвитель

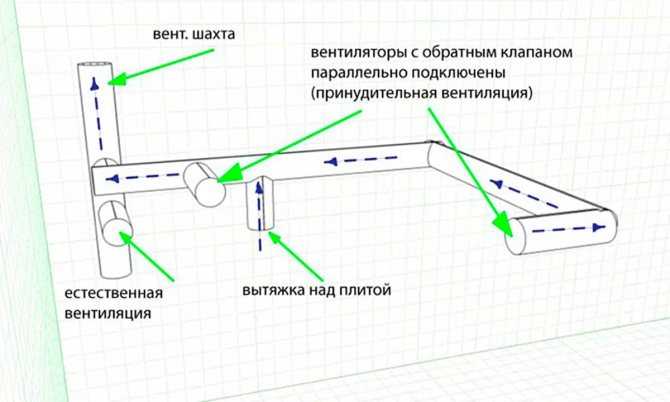

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Подготовка отверстия вентиляционной шахты

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Почему воздух с кухни попадает к соседям — виновата ли вытяжка?

Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.

К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.

Начали жарить пирожки, а все соседи уже об этом знают. Однако все критики заблуждаются, исходя из неверных представлений устройства вентиляции в многоквартирных домах.

Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.

На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.

Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.

Схематично такую систему вентиляции многоэтажного дома можно представить вот так.

Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.

Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.

И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?

Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.

Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.

Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?

Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.

Почему запах из вашей квартиры проникает к соседям

Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

//youtu.be/d9euaYOd39o

Подключение вытяжки на кухне к вентиляции: инструкция и правила

Безупречное подключение вытяжки на кухне к вентиляции обеспечит полноценный отвод летучих веществ, формирующихся при приготовлении пищи. Не все из них приятны и полезны, многие являются токсичными и негативно влияющими на обоняние. Поверьте, лучше вытяжного устройства с их удалением ничто и никто не справится.

Желающим самостоятельно провести установку и подключение вытяжки мы предлагаем ознакомиться с весьма полезной статьей. Представленная в ней информация поможет идеально подобрать необходимый тип устройства и безукоризненно провести монтажные работы. Наши сведения будут полезны не только самостоятельным мастерам, но и тем, кто хочет проконтролировать наемных рабочих.

Автором статьи подробно описаны разновидности кухонных вытяжек, варианты монтажа различных конструкций. Досконально разобран процесс подключения вытяжного устройства к вентиляции. В качестве превосходного информативного дополнения к тексту использованы фото-подборки и видео-инструкции.

Содержание статьи:

• Разновидности вытяжных устройств
• Тонкости подключения вытяжки
• Руководство по проведению работ
  • Шаг #1: Подготовка комнаты и места
  • Шаг #2: Процесс подключения к вентиляции
  • Шаг #3: Завершение работ по установке
• Нормы эксплуатации и правила ухода
  • Безопасное использование прибора
  • Обслуживание техники своими руками
• Выводы и полезное видео по теме

Разновидности вытяжных устройств

Для улучшения микроклимата и избавления помещения от запахов, копоти и гари используется кухонная вытяжка. В зависимости от внутреннего устройства она может удалять отработанный воздух, очищать его или поочередно работать в каждом из этих двух режимов.

В первом случае оборудование эвакуирует воздушные массы из комнаты в атмосферу. Чтобы это осуществить, используется специальная труба – воздуховод.

Модели, затягивающие отработанный воздух и выводящие его в атмосферу, просты в использовании и уходе. Они не требуют регулярной покупки дорогостоящих фильтров

Модели второго типа – рециркуляционные. Для их полноценного функционирования не понадобится включение в вентиляционную систему.

Им нужно электропитание, чтобы втягивать отработанный воздух, скапливающийся, к примеру, над сковородкой, жарящей картофель. Внутрь устройства попадают частички жира, копоти и запах готовящейся пищи.

Первым на себя принимает удар жировой фильтр, затем наступает очередь угольного. Именно он поглощает все примеси и выдает очищенный воздух обратно в помещение, выпуская его через небольшие отверстия, имеющиеся в корпусе.

Вариант кухонной техники, не требующий включения в вентсистему, отличается большими запросами – для функционирования оборудования потребуется периодически покупать фильтрующие приспособления, как правило, угольные

Третий тип – комбинированные модели. Они могут работать как в режиме отвода, так и очистки. В первом случае для обеспечения работоспособности кухонной вытяжки потребуется ее подключение к вентиляции. А во втором – установка очищающего фильтра.

Выбирать нужный вариант предстоит в процессе использования. Причем в зависимости от модели прибора могут отличаться его настройки.

Например, для вытяжек с режимом очистки от фирмы LEX производитель рекомендует сначала установить угольные фильтры. Затем взять заглушки, идущие в комплекте с вытяжным оборудованием, и закрыть боковое и верхнее отверстие, которое предназначено для присоединения к вентсистеме.

Заглушки позволяют предотвратить бесконтрольный выход воздуха изнутри устройства – сначала он полноценно профильтруется, а только потом выйдет наружу сквозь отверстия, предназначенные для этих целей

Помимо принципа работы вытяжки отличаются вариантом установки – бывают встраиваемые и открытые.

А еще все они разнятся формой, от которой зависит возможное место размещения вытяжного оборудования.

Галерея изображений

Фото из

Островной тип вытяжки

Пристенная вытяжная конструкция

Пристенный встраиваемый вид

Угловая купольная вытяжка

Кухонная техника отличается ценой, которая зависит от известности бренда, утонченности дизайнерской задумки, использованных материалов при производстве и функциональности вытяжного оборудования.

Потребитель без проблем сможет подобрать вытяжку в нужной ценовой категории – даже в недорогом сегменте много достойных моделей. Правда, чем сложнее процессы прибор умеет выполнять, тем дороже окажется конечная стоимость.

Тонкости подключения вытяжки

Правильным вариантом обустройства всех коммуникаций является этап строительства дома или капитального ремонта квартиры. Правда, во втором случае придется мириться с готовым проектом, внося возможные коррективы.

При сооружении вентиляционных каналов своими силами нельзя соединять трубопровод из ванны, туалета и кухни в один

Для подключения вытяжки к вентиляции также используют 2 варианта:

• соединение с уже существующим отверстием веншахты;
• проведение трубопровода для движения воздуха сквозь стену, на которой планируется установка техники.

В первом случае предстоит потратиться на покупку воздуховодов, иногда это не один метр материала. А во втором понадобится делать сквозное отверстие в кухонной стене, которое будет выходить на улицу.

Галерея изображений

Фото из

Для личного дома удобен вариант с выводом трубопровода для эвакуации отработанного воздуха сквозь стену на улицу. В квартире такой способ реализовать проблематично – несущие конструкции сверлить опасно

В частном доме часто выводят воздуховод в потолок, а затем на крышу, обустраивая канал и защищая его решеткой от попадания мусора и насекомых

Для кухни, находящейся в квартире, актуален способ соединения канала вытяжки с вентшахтой дома, проходящей рядом с местом ее установки. Это более актуально для домов старой постройки с маленькими кухнями

Выбрав оригинальность дизайна и оптимально комфортную организацию кухонного пространства, приходится жертвовать эстетикой потолка, проводя воздуховод от вытяжной техники через всю комнату

Вывод воздуховода сквозь стену

Вывод воздуховода сквозь потолок

Вентшахта за вытяжкой

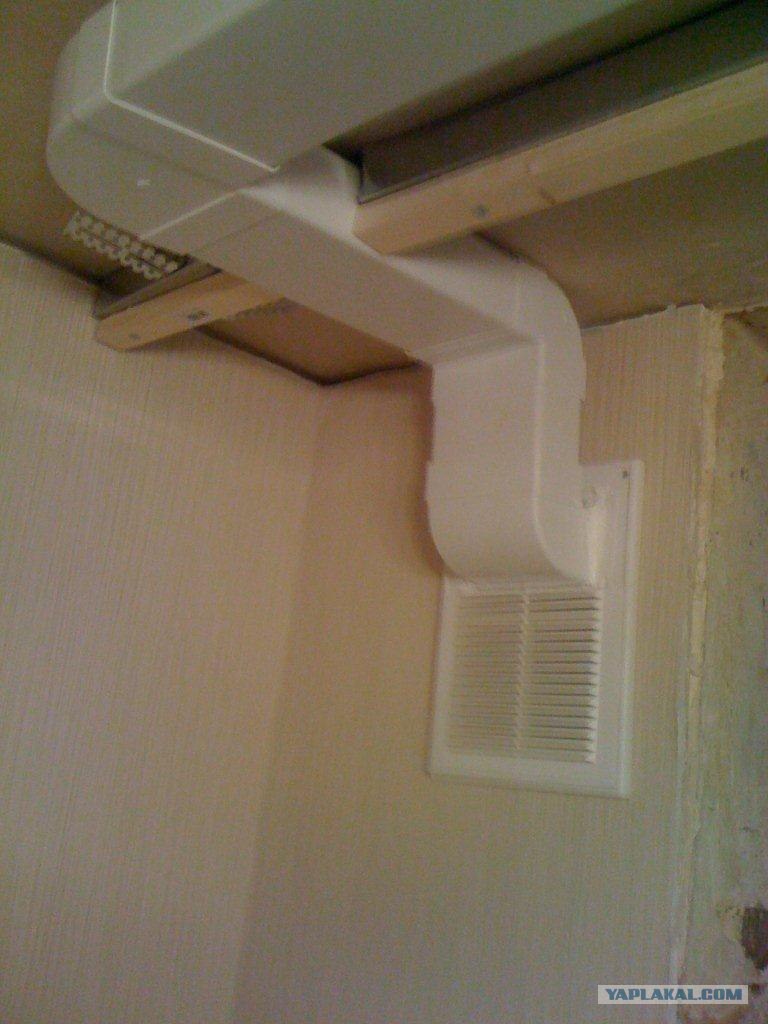

Воздуховод через всю комнату

Для частных домов/коттеджей характерно обустройство венканалов с их выводом на крышу. Важно в таком случае правильно организовать систему поступления и эвакуации воздушных масс.

Руководство по проведению работ

Решившим подключать вытяжку самостоятельно предстоит сначала изучить рекомендации, изложенные в инструкции к модели, и четко их выполнять. Затем внимательно осмотреть комплектацию прибора и докупить в случае необходимости недостающие детали. Возможно понадобится воздуховод, хомуты, переходники, герметик или металлический скотч.

Шаг #1: Подготовка комнаты и места

Предстоит подготовить помещение к будущим работам, отобрать инструменты, приобрести нужные материалы. Хорошо, когда вентиляционное отверстие уже есть. В противном случае начинают с его проделывания.

Удобно еще на этапе строительства запланировать расположение кухонной техники, и оставить отводы для подключения приборов к вентиляции. Например, когда в комнате будет островная вытяжка, то воздуховод выходит прямо посредине потолка

Если дом или квартира имеют жилое состояние и полномасштабный ремонт не планируется, то можно проделать недостающие отверстия, просверлив его в потолке/стене. Это зависит от конкретной ситуации и пожеланий владельца.

Подготовка помещения будет состоять из нескольких этапов.

Галерея изображений

Фото из

Когда кухня наполнена техникой, то ничего выносить не нужно. Достаточно застелить плиту отрезком мягкой ткани, а сверху водрузить деревянную подставку, чтобы удобно было работать

Затем тщательно измерить и разметить место установки вытяжки и размещение канала вентиляционной системы. Не забывать о высоте прибора над уровнем плиты в 65-75 см

После измерений предстоит проделать новое или расширить, если нужно, существующее отверстие для вывода вентканала за пределы дома или в шахту

При выводе через стену предстоит обустроить проделанное отверстие со стороны улицы, вставив внутрь патрубок и тщательно его зафиксировав. Снаружи выход защищают решеткой и оголовком для предупреждения попадания насекомых, листьев, мусора и прочего

Шаг 1: Подготовка места к проведению работ

Шаг 2: Проведение замеров и разметки

Шаг 3: Бурение нового отверстия под вытяжную трубу

Шаг 4: Обустройство отверстия снаружи

Когда отверстие оформлено, настал черед установить вытяжную технику над плитой. Способ будет зависеть от модели и места расположения последней. Важно ее надежно зафиксировать крепежами, входящими в комплект.

Иногда в корпусе не хватает отверстий для крепления изделия. Тогда можно самостоятельно их проделать в нужных местах и вкрутить саморезы.

Шаг #2: Процесс подключения к вентиляции

Когда вытяжка установлена в соответствии с рекомендациями фирмы-изготовителя, настал черед для ее подключения. Здесь следует понимать, что для функционирования прибора нужен канал отвода отработанных воздушных масс и стабильное электроснабжение.

Если решено использовать пластиковые трубы, то предстоит купить переходники, герметик, возможно потребуется переход с круглого отвода вытяжки на прямоугольный будущего канала. Важно, чтобы диаметр воздуховода не был меньше, чем выходной патрубок прибора

Первым делом предстоит соединить устройство с вентиляцией. Это можно совершить с использованием следующих типов труб:

• металлическая гофра – алюминий, реже сталь;
• гофрированный пластик – крайне редко используют;
• нержавейка круглого сечения;
• пластик с прямоугольным или круглым сечением – тоже довольно популярный и удобный вариант.

При выборе гофры понадобится хомут, металлический скотч, возможно, решетка для обустройства входа в общедомовой канал. Подключение происходит поэтапно.

Галерея изображений

Фото из

Шаг 1 – Сборка из патрубков конструкции

Шаг 2 – Установка и фиксация

Шаг 3 – Подключение гофрированного воздуховода

Шаг 4 – Второй конец трубы присоединяется к вытяжке

Качественное выполнение всех соединений обеспечит отменную работу устройства. Но на этом работы не закончились – вытяжкой еще пользоваться нельзя. Осталось запустить ее мотор, подав питание электричеством, и надеть декоративный кожух.

Для этого предстоит соблюдать определенную очередность при выполнении работ. Предварительно следует убедиться, что линия, к которой будет происходить подсоединение, обесточена.

Галерея изображений

Фото из

Если у вытяжки имеются провода, то их предстоит соединить с питающим кабелем, четко следуя схеме, нанесенной на корпусе рядом с ними. Для этого удобно использовать колпачки СИЗ

Если эта модель техники оснащена вилкой, то достаточно ее вставить в розетку, расположенную поблизости. Хорошо, когда для вытяжки предусмотрительно установлена электроточка, которая находится прямо за воздуховодом

Теперь осталось измерить длину, которая должна быть у защитного короба и подогнать ее, спрятав остальное. Короба, как правило, позволяют это сделать, задвинув ненужное внутрь

За коробом прячут электрические провода, воздуховод, все крепления – снаружи корпус вытяжки и путь ко входу в канал выглядит единым целым

Подключение вытяжки к электросети

Вытяжка с вилкой

Подгон размера защитного короба

Монтаж короба вытяжки

Завершив подключение, останется проверить качество сборки. Для этого оборудование сразу же включают и выбирают по очереди все скорости работы.

Включают подсветку и измеряют уровень шума, производимый устройством. Его сверяют с показателями, указанными в инструкции.

Шаг #3: Завершение работ по установке

Не всегда подключение к вентиляции и к электросети является завершающей стадией. Иногда вход в шахту расположен крайне неудобно или очень далеко и приходится включать фантазию, чтобы как-то его замаскировать.

Галерея изображений

Фото из

Недостаток можно превратить в достоинство – обыграв длинный трубопровод от вытяжки через всю комнату, как некую изюминку интерьера

Когда установлено устройство встроенного типа, то воздуховод до входа в вентканал прячут в шкафу

Если трубопровод выводит отработанный воздух через отверстие в стене, то оно замечательно спрячется за декоративным кожухом вытяжки

За коробом может прятаться лишь часть канала. В таком случае лучше отказаться от гофры, отдав предпочтение красивой пластиковой трубе подходящего цвета

Новые технологии и материалы позволяют все коммуникации спрятать за подвесным потолком – даже в голову не придет, что под глянцевым блеском скрывается разветвленная сеть из гофры

Гипсокартон создаст многоуровневую конструкцию – идеальный вариант для маскировки каналов

Прямоугольное сечение труб позволяет компактно расположить воздуховод на шкафу – он совсем незаметен со стороны

Если отверстие устроено прямо посреди комнаты, что часто бывает в коттеджах и загородных домах, достаточно под воздуховодом поставить плиту и повесить вытяжку островного типа

Длинный трубопровод от вытяжки

Воздуховод спрятан в шкафу

Вентканал за декоративным кожухом

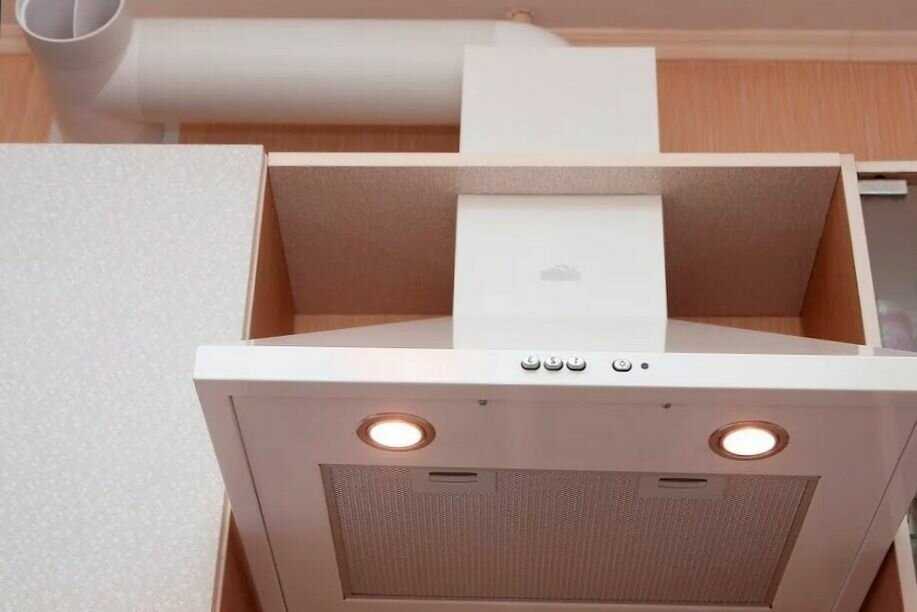

Красивая пластиковая труба

Вентканал за подвесным потолком

Многоуровневый потолок из гипсокартона

Воздуховод из труб прямоугольного сечения

Островная вытяжка посреди комнаты

Важно спланировать, какой именно вариант для маскировки воздуховода предстоит использовать на своей кухне. Ведь реализация некоторых идей потребует дополнительных затрат.

Самый простой и дешевый вариант, когда отверстие находится рядом – кожух вытяжного устройства скроет место врезки в вентиляционную систему. Еще неплохо, когда до входа в шахту совсем недалеко – предстоит купить минимум материала – например, пластиковую трубу, гармонирующую с цветом остальной кухонной мебели.

Нормы эксплуатации и правила ухода

Условия использования и своевременный сервис являются залогом долговечности кухонной техники. Не удивительно, что приборы с гарантийным сроком службы 1-3 года при соблюдении определенных правил спокойно отработает 8-10 лет, не требуя дорогостоящего ремонта.

Безопасное использование прибора

Чтобы вытяжка на кухне функционировала без проблем, следует изначально правильно ее установить и подключить к коммуникациям – электросети и вентиляции. Никаких перекосов быть не должно.

При тестовом включении прибор будет работать спокойно, издавая допустимый уровень шума. Скрип, треск и прочие посторонние звуки являются свидетелями ошибок, допущенных при установке.

Сразу же после монтажа техники следует проверить работоспособность и шумность. Можно воспользоваться реальным прибором для измерения уровня шума, если такой имеется, или приложением с аналогичным названием, загрузив его на смартфон

Категорически нельзя использовать бытовое вытяжное устройство на производстве – только по прямому назначению. В противном случае владелец лишается гарантии.

Кроме того, запрещены следующие действия:

• закрывать или закупоривать отверстия на корпусе изделия;
• ограничивать или и вовсе перекрыть свободный приток воздуха во время работы прибора;
• подключать воздуховод в канал для удаления дыма и других горячих выбросов;
• проводить манипуляции по ремонту или обслуживанию без отключения вытяжки от электрической сети.

Такие запреты связаны с безопасностью пользователей и самой техники – нарушение правил повлечет за собой выход из строя вентилятора, без которого прибор не сможет функционировать.

Когда завершающей стадией приготовления блюда будет фламбе, например, аппетитному стейку предстоит передать едва уловимые нотки выдержанного коньяка, следует крайне внимательно выполнять процесс, чтобы избежать возгорания жировых фильтров

Обслуживание техники своими руками

Проведение сервисных работ зависит от частоты использования вытяжки, характера сооружаемых блюд и режима, выбираемого для ее функционирования. Важно помнить, что обслуживание проводится при полном отключении прибора от электрической сети.

Уход за изделием заключается в ежемесячном промывании жировых фильтров – нужно их снять и удалить мыльным раствором и мягкой губкой следы копоти и пыли. Оставить сохнуть при комнатной температуре.

Игнорирование правил по очистке жироуловителей может привести к случайному возгоранию последних и поломке вытяжного оборудования. Более того, грязные фильтры могут стать причиной плохой его работы

При наличии и использования режима рециркуляции предстоит менять угольные фильтры. Это делают в среднем каждые 4-6 месяцев. Частота полностью зависит от модели устройства и рекомендаций его производителя.

Если же установленная техника способна только эвакуировать отработанный воздух из помещения, то потребности в дополнительных тратах на покупку фильтрующих приспособлений не будет.

Кроме того, прибор нуждается в регулярном удалении загрязнений с поверхности корпуса – мягкой ветошью, смоченной в мыльном растворе, предстоит вытереть образовавшиеся в процессе эксплуатации пятна.

Эту же процедуру следует повторить на всех частях устройства, находящихся внутри прибора и к которым можно добраться. Особое внимание нужно уделить очистке лопастей вентилятора – чрезмерное количество отходов, накопившихся на них, приводит к снижению мощности вытяжки.

Удалять загрязнения можно любым средством, используемым для мытья посуды. Главное, чтобы оно не содержало грубых включений, способных поцарапать поверхность фильтра или корпус кухонной техники

При перегорании лампочек предстоит их заменить на новые, выбрав аналогичную мощность и размер. Если сломается какой-то механизм, то лучше обратиться за помощью в сервисный центр, не пытаясь устранить проблему своими силами.

Выводы и полезное видео по теме

О монтаже вытяжной техники и ее подключении к вентсистеме в видеоролике:

Один из способов максимально эффективно совместить вытяжку на кухне с вентиляционной шахтой в многоквартирном доме в видео:

Вывод воздуховода кухонного оборудования на улицу в частном доме в видеоролике:

Ознакомившись с правилами проведения работ при подключении вытяжной техники к системе вентиляции, можно попытаться все сделать своими силами.

Исключение – рекомендации производителя вытяжки, советующего выполнять установку и подвод коммуникаций, с привлечением уполномоченных на это специалистов. В таком случае, чтобы не терять гарантию на дорогостоящее оборудование, предстоит оплатить услугу по монтажу и подключению устройства.

Как установить вытяжку

Этот старый дом Генеральный подрядчик Том Сильва демонстрирует этапы установки вытяжки.

По

Том Сильва

Поделитесь этой историей

Детали проекта

Навык

3 из 5
Умеренный
разрезать и соединить воздуховоды может быть сложно

Стоимость

100 долларов США и выше, в зависимости от диапазона вентиляции

Расчетное время

В среднем от 2 до 3 часов

В этом видео Этот старый дом Генеральный подрядчик Том Сильва устанавливает новую вытяжку.

Этапы установки вытяжного колпака

1. С помощью кольцевой пилы диаметром 6 дюймов вырежьте отверстие во внутренней поверхности стены прямо над плитой. Соберите пыль влажным/сухим пылесосом во время вырезания отверстия.
2. Если кольцевая пила не может прорезать внутреннюю стену за один проход, прекратите резку, удалите штукатурку из отверстия и продолжите сверление.
3. При необходимости используйте универсальный инструмент, чтобы вырезать деревянную планку из 6-дюймового отверстия.
4. Замените кольцевую пилу сверлом диаметром ¼ дюйма и просверлите заднюю сторону обшивки стены наружу.
5. Снаружи используйте 6-дюймовую кольцевую пилу, чтобы прорезать сайдинг и обшивку стен.
6. Сделайте монтажную пластину, вырезав отверстие диаметром 6 дюймов в куске ПВХ-окантовки.
7. Приложите пластину из ПВХ к обшивке дома и обведите ее карандашом.
8. Используйте угловую шлифовальную машину, чтобы разрезать сайдинг по карандашным линиям.
9. Нанесите полоску силиконового клея вокруг отверстия в стене. Плотно прижмите монтажную пластину из ПВХ к стене и закрепите винтами.
10. Используйте клейкую ленту, чтобы прикрепить колено диаметром 6 дюймов к вентиляционной крышке.
11. Снаружи вставьте вентиляционную заглушку в отверстие и закрепите ее на монтажной пластине с помощью саморезов.
12. Изнутри кухни вставьте колено через отверстие на колено вентиляционной крышки. Закрепите клейкой лентой.
13. Прикрутите кронштейны крепления вытяжки к кухонной стене; не забудьте вбить шурупы в шпильки стены.
14. Вставьте вентиляционный колпак в кронштейны и закрепите его винтами, ввернутыми в шпильки.
15. Выполните электрические соединения для подачи питания на освещение вытяжного колпака и вытяжной вентилятор.
16. Установите вертикальную крышку, чтобы скрыть открытый воздуховод.

Инструменты:

Инструменты и материалы

• to/38xLgFD»>

  Дрель/винтоверт

• Коронка для кольцевой пилы — 6 дюймов.

• Влажный/сухой пылесос

• Многофункциональный инструмент с осциллятором

• Сверло — 1/4 дюйма

• Угловая шлифовальная машина

• to/37mO3Rw»>

  Пистолет для герметика

• Инструмент для зачистки проводов

Как установить вытяжку через стену (5 шагов)

Хотите узнать, как установить вытяжку через стену?

Большинство вентиляционных отверстий устанавливаются с помощью кольцевых пил или сабельных пил, но если у вас есть кирпич, вам также может понадобиться молоток.

Я приглашаю вас также прочитать мое руководство по установке настенных вытяжек , в котором подробно описано, как установить саму вытяжку. А если вашу вытяжку нужно установить на внутреннюю стену, вы можете прочитать мое руководство по установке вытяжек на внутренние стены прямо здесь.

В этом руководстве я расскажу…

• Как вырезать вентиляционное отверстие вытяжки
• Соединение вентиляционной трубы с помощью ленты
• Вставка герметика за крышкой вытяжки
• И как справиться с неровной поверхностью

Приступим…

Установка вентиляционного отверстия в стене

Чтобы установить вентиляционное отверстие в стене, вам потребуется кольцевая пила, сабельная пила или мини-циркулярная пила, чтобы прорезать стена. Если у вас кирпичная или каменная стена, вам может даже понадобиться использовать молоток, чтобы пробить ее.

Перед установкой внешней крышки капота необходимо соединить вентиляционные элементы алюминиевой лентой и прикрепить ее к воротнику капота. После крепления вентиляционной трубы к вытяжке вам просто нужно прикрутить внешнюю крышку вытяжки к стене и нанести силиконовый герметик, чтобы предотвратить утечку воздуха и воды.

Если у вас есть какие-либо вопросы о строительных нормах и правилах установки вытяжных вытяжек, возможно, вам будет интересно ознакомиться с моим руководством по требованиям норм и правил для вентиляции вытяжных шкафов .

Для получения дополнительной информации об этих шагах, продолжайте читать…

Шаг 1.

Отметьте вентиляционное отверстие вытяжного шкафа

Последнее, что вам нужно сделать, это прорезать наружную стену только для того, чтобы обнаружить, что ваше вентиляционное отверстие находится не в том месте . Вы должны определить наилучшее место для вытяжки и вентиляционного отверстия по центру вашей варочной панели.

И не забывайте, что вытяжки должны располагаться на высоте от 24 до 36 дюймов над варочной панелью или плитой.

Сделайте некоторые замеры, выполните сухую примерку вытяжки и отметьте карандашом на стене место, где должна проходить вентиляция вытяжки.

Шаг 2. Вырежьте небольшое отверстие для доступа

Прежде чем полностью вырезать вентиляционное отверстие, неплохо было бы вырезать небольшое отверстие для доступа размером всего в дюйм или два где-нибудь в месте расположения вентиляционного отверстия. Имея небольшое отверстие для доступа, вы можете убедиться, что не будете прорезать какие-либо газовые, водопроводные или электрические трубы, прежде чем приступить к работе кольцевой пилой (или молотком по кирпичу).

Вы также можете обнаружить, что на пути стоит деревянная стойка или какой-либо структурный элемент.

Если вы видите какую-либо электрическую проводку, надеюсь, вы сможете легко убрать ее или перенаправить. Но если есть какие-либо газовые или водопроводные трубы, вам может потребоваться найти квалифицированного подрядчика для правильного перемещения трубы.

В случае проблем со структурой вам, вероятно, придется либо обратиться к квалифицированному подрядчику, либо вам потребуется перенаправить вентиляционное отверстие.

Будьте очень осторожны перед модификацией несущей наружной стены. И если вам нужно перенаправить вентиляционную трубу с помощью колена, постарайтесь, чтобы воздуховод был как можно короче, чтобы максимизировать поток воздуха.

Читайте также: Как установить вытяжки под шкаф?

Шаг 3. Просверлите направляющее отверстие в стене

Самый простой способ выровнять отверстие изнутри и снаружи — прорезать направляющее отверстие прямо посередине вентиляционного отверстия вытяжки. Это можно сделать длинным сверлом по дереву или металлу.

Во многих случаях невозможно полностью вырезать вентиляционное отверстие вытяжного шкафа изнутри, поэтому вам придется сделать половину внутри, а половину снаружи.

Но практически невозможно разметить периметр вентиляционного отверстия на внешней стене без отверстия, просверленного изнутри.

Пилотное отверстие позволит вам отметить периметр и остаться на одном уровне с разрезом.

Кроме того, если вы используете кольцевую пилу для резки, многие из этих коронок поставляются с центральным сверлом посередине. Но эти пилотные сверла не предназначены для полного прорезания стены (они слишком короткие), а просто помогают коронке начать работу и выровняться.

Читайте также: Какие вытяжки под шкаф лучше?

Этап 4. Прорезь стены

После разметки вентиляционного отверстия и полного сверления направляющего отверстия в стене можно выполнять прорезь внешней стены.

То, как вы выполните этот шаг, зависит от того, круглый или квадратный у вас вентиляционный канал, а также от твердости наружной поверхности стены, такой как кирпич или камень.

Если у вас виниловый сайдинг, вы можете полностью вырезать отверстие изнутри. Но если у вас есть кирпич, вам придется сделать часть разреза внутри, а затем часть разреза снаружи. Вам, вероятно, также придется использовать молоток, чтобы пробить кирпич после вырезания нескольких отверстий по периметру.

Вот два основных метода вырезания стены для вентиляционного отверстия вытяжки…

Способ №1: просверлите несколько небольших отверстий по периметру

Существует два основных способа вырезания вентиляционного отверстия вытяжки. Первый метод заключается в просверливании нескольких небольших отверстий по периметру вентиляционного отверстия.

В зависимости от того, является ли вентиляционное отверстие квадратным или круглым, вы просверлите 7+ ​​направляющих отверстий по периметру отверстия, что даст вам контур вентиляционного отверстия. Затем вы будете использовать либо сабельную пилу, либо мини-циркулярную пилу, чтобы вырезать вентиляционное отверстие, просто соединив «точки» сверла.

Если наружная стена облицована кирпичом или камнем, вам, вероятно, придется использовать молоток, чтобы продавить камень.

При резке изнутри этот шаг можно пропустить, так как это просто гипсокартон, и вы можете использовать мини-циркулярную пилу или сабельную пилу, чтобы резать прямо по контуру вентиляционного отверстия.

Метод № 2: использование кольцевой пилы

Если у вас есть круглая вытяжка, вы можете использовать кольцевую пилу, чтобы просверлить наружную стену. Кольцевые пилы в основном представляют собой круглые или круглые сверла с полым центром. Эти кольцевые пилы позволяют быстро просверлить отверстие для круглой вытяжки.

Некоторые кольцевые пилы также имеют направляющие сверла в центре кольцевой пилы. Пилотное сверло позволяет центрировать кольцевую пилу и помогает начать резку.

Вам, вероятно, придется вырезать половину отверстия изнутри, а другую половину, начиная снаружи.

Читайте также: Какие настенные вытяжки имеют самый высокий рейтинг?

Шаг 4.

Установите крышку вентиляционного отверстия вытяжки

После того, как вы проделали отверстие в стене и вставили вентиляционную трубу, вам нужно будет установить внешнюю крышку вытяжки. Вентиляционная крышка — это то, что предотвращает попадание дождя, вредителей и проникновения воздуха внутрь дома.

Внешние вытяжки имеют круглые или квадратные клапаны, которые открываются, когда вытяжка включена, но закрываются, когда она выключена.

Сначала вам нужно будет соединить конец вентиляционной трубы с воротником внешней крышки капота — вы можете закрепить его с помощью алюминиевой ленты. Вы можете использовать винты для соединения вентиляционной трубы, но они не должны выступать более чем на 1/8 дюйма в воздуховод.

После крепления трубы к вытяжке вам понадобятся винты для крепления вытяжки к внешней стене. Перед тем, как полностью завинтить колпак, убедитесь, что крышка колпака тщательно загерметизирована, чтобы предотвратить утечку воздуха и воды.

Что делать с неровным сайдингом

Если вы устанавливаете вентиляционную решетку через сайдинг, будет трудно или невозможно обеспечить плотное прилегание внешнего вентиляционного зонта. По сути, поскольку сайдинг не идеально ровный, будет сложно правильно установить герметик между капотом и сайдингом.

Чтобы решить эту проблему, вам нужно будет вырезать квадратную часть сайдинга и вставить квадратный кусок дерева или ПВХ. В середине вам нужно будет вырезать отверстие для вентиляции.

После того, как вы привинтите эту деревянную основу, у вас будет плоская поверхность для установки вентиляционного отверстия вытяжки и герметизации позади него.

Шаг 5. Добавление изоляции

Прежде чем полностью закрыть стену, вы можете захотеть набить изоляцию между вентиляционным отверстием и полостью стены.

Вы можете либо набить свободной изоляцией из стекловолокна, либо вставить немного расширяющейся пены в банку, такую ​​как GreatStuff .

Читайте также: Как выбрать CFM для вытяжки?

Заключительные мысли

Установка вытяжки через стену не обязательно для слабонервных, и при ее установке вы можете столкнуться с множеством проблем.
