Вентиляция подпола частного деревянного дома

Главная » Вентиляция » Дома и квартиры

На чтение 2 мин Просмотров 241 Опубликовано 25.02.2014 Обновлено 30.07.2016

Подпольное пространство частного дома обязательно нужно вентилировать. Особенно это касается домов на ленточном фундаменте. В современном коттеджном строительстве вариант ленточного фундамента с открытым подполом практически не применяется. Чаще всего пространство подпола засыпается песком или керамзитом. Вентиляция пола дома должна быть оборудована согласно существующим СНиП.

Содержание

1. Виды вентиляции подпола дома
2. Требования к вентиляции подпола дома
3. Когда можно обойтись без продухов

Виды вентиляции подпола дома

Существует два вида вентиляции подпола дома: естественная и принудительная.

Естественная вентиляция пола в деревянном доме – это самый дешевый метод. Оборудуется с помощью продухов. Если дом построен на пригорке, чаще всего этого вполне достаточно. Однако как сделать вентиляцию подпола дома, расположенного в низине? К продухам пристраиваются патрубки с наветренной стороны.

Принудительная вентиляция в подполе частного дома обеспечивается монтажом нескольких вентиляторов.

Требования к вентиляции подпола дома

Как правило, при возведении домов на ленточном фундаменте, диаметр продухов делается слишком маленьким, поэтому качественная вентиляция в подполе частного дома не работает. Так, для обеспечения вентиляции в подполе дома площадью 100 кв. метров необходимо проделать двадцать пять продухов круглой формы диаметром по 10 см каждый. Чаще всего же хозяева удовлетворяются всего 5 – 7 отверстиями, поэтому перед тем, как сделать вентиляцию подпола, следует рассчитать площадь продухов.

Согласно требованиям Строительных Норм и Правил для жилых зданий в подпольях технических и подвалах, не оборудованных вентиляцией, следует проделывать продухи площадью 1\400 от площади помещения.

Вентиляционные продухи

Распределять отверстия нужно равномерно по всему периметру здания. Площадь каждого отверстия от 50 кв. сантиметров. Если район неблагополучен по уровню радона в почвах, площадь всех продухов должна быть 1\100 от площади помещения. Согласно международным нормам строительства, для вентиляции подпола дома площадь отверстий должна рассчитываться исходя из 90 кв. сантиметров на 14 кв. метров площади фундамента. От угла фундамента до продухов должно быть не больше 90 сантиметров, в противном случае в подполе будут непродуваемые углы.

Когда можно обойтись без продухов

Согласно международным строительным нормам вентиляцию подпола деревянного дома можно не делать специально, если:

• Почва в подполе прикрыта паронепроницаемым материалом, который уложен внахлест (15 см), а края его приклеены;
• В подполе действует вентиляция, обеспечивающая воздухоподачу 500 мл. в секунду на 5 метров площади подвала, а фундамент утеплен;
• Подпол сообщается с верхними комнатами и применяется в качестве склада.

Популярный материал:

Кнопки на пульте кондиционера сплит-системы: перевод на русский, температура, инструкция на обогрев и тепло
Установка вытяжки на кухню в частном доме или квартире с воздуховодом в вентиляционную шахту
Влажность воздуха в комнате помещения: сколько норма, когда устанавливать приточно-вытяжной вентилятор
Как сделать трубы для инверторного кондиционера своими руками: таблица размеров, расчёт под фреон
Как включить газовый котёл в ванной или гараже правильно: подключение клапана, проверка температуры, работы и мощности
Монтаж внутреннего блока кондиционера: схема, высота от пола, режим работы, крепить в кирпич или плиту перекрытия

Схема вентиляции подпола в частном доме

Содержание

1. Для чего нужна вентиляция погреба
2. Виды вентиляции
3. Краткая инструкция монтажа вентиляции погреба своими руками
4. В заключение

Погреб или подвал в частном доме – это особое помещение. Там обычно хранится большое количество овощей, консервации и прочих продуктов питания. Поэтому вентиляция имеет огромное значение. Она способствует нормализации сухости воздуха. Особенности вентиляции погреба должны знать все хозяева частных домов, поэтому будем разбираться.

Для чего нужна вентиляция погреба

Кроме того, что подвал – это место хранения зимних заготовок, это еще и помещение под основанием дома. Климат в подвале, излишняя сырость могут отрицательно сказаться на помещении в общем. Особенно важна вентиляция подпола в деревянном доме, который может сильно пострадать от излишней влаги и плесени.

Правильно сконструированная система вентиляции позволяет создать положительный микроклимат, нужную температуру, что приводит к надежности всех конструкций, как подвального помещения, так и всего частного дома. Важно организовать и вентиляцию подпола бани, поскольку баня может передавать излишнюю влагу в подвальное помещение.

В большинстве случаев вентиляция присутствует на стадии строительства и заложена в плане. Но иногда подвал строят сами хозяева и не планируют ее в проекте. В любом случае провести вентиляцию можно даже в готовом доме.

Виды вентиляции

Сложность системы вентиляции может быть различной. Есть 4 способа, как сделать вытяжку из подпола:

1. Простейшая, естественная. Осуществляется при помощи отверстий в фундаменте помещения. Продухи в фундаменте – самый простой вариант и самый распространенный. Со стороны помещения в отверстия необходимо вмонтировать сетки, которые не позволят проникнуть в дом грызунам и насекомым. Необходимо уточнить, что работа продухов зависит от внешней среды. Если на улице нет ветра, и температура не отличается от таковой в подвале, то и вентиляции не будет. Не подходит для больших домов по площади и для подвалов, где хранятся овощи.
2. Приточно-вытяжная, естественная. Основывается на перепаде температур между входом в вентиляцию и выходом из нее. Для этого вида необходима приточная труба, которая крепится в 50 см от пола в подвале, и выступает на метр над землей, а также вытяжная, которая располагается гораздо выше. Чем больше разница в размерах труб, тем лучше вентиляция. Вытяжка из подпола в частном доме делается, чаще всего, по этому принципу.
3. Приточно-вытяжная, принудительная. Функционирует при помощи специальных вентиляторов с воздухозаборниками и воздухоотводниками. Принудительная вентиляция подпола подходит для больших помещений.
4. Комбинированная. Подходит не только для прогона потоков воздуха, но и для контроля температуры и влажности.

При выборе конструкции необходимо обращать внимание на простоту монтажа, а также цену и цели, для которых используется подвал. Чаще всего используется  приточно-вытяжная естественная вентиляция. Она недорога в монтаже, подходит для помещений, где осуществляется хранение овощей.

Краткая инструкция монтажа вентиляции погреба своими руками

Монтаж вентиляции зависит от выбранного вида. Как сделать вытяжку из подпола с минимальными затратами, хочет узнать любой хозяин.

Рассмотрим самые простые варианты:

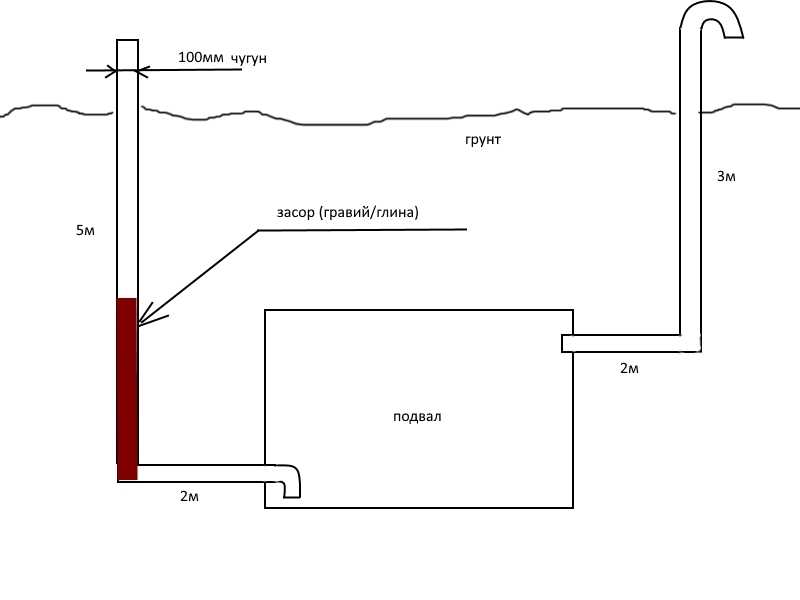

1. Простейшая вентиляция. Две трубы диаметром 15 см. Решетки этого диаметра, а также козырьки и теплоизоляция. Легко сооружается своими руками.

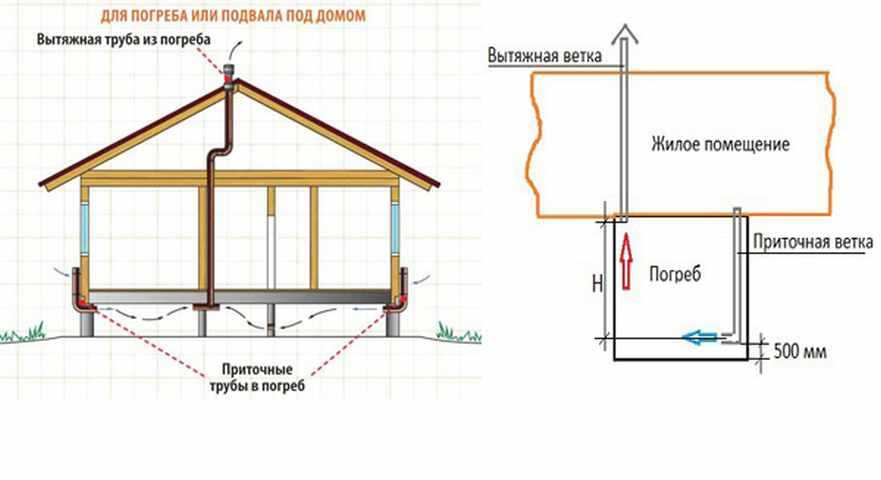

2. Приточно-вытяжная вентиляция. Понадобятся две трубы диаметром 10-15 см. Вытяжная труба устанавливается таким образом, чтобы располагаться на крыше подвала. Ту часть, что выходит наружу, необходимо утеплить. Приточная труба должна располагаться ниже. При этом если в подвале хранятся овощи, то приточную трубу необходимо размещать над ними. Если вентиляция подпола в частном доме проводится своими руками, в схеме необходимо пометить, что трубы располагаются по разным концам подвала.
3. Принудительная вентиляция. Установить ее самому сложнее, поэтому лучше пригласить специалиста. Необходимо правильно рассчитать мощность вентиляторов.

В любом случае, начинать установку вентиляции необходимо с чертежа. Схема поможет рассчитать размеры, количество деталей. Потом пробиваются отверстия и каналы. Закрепить трубы при помощи хомутов. Также необходимо на трубу закрепить специальный краник, для слива лишнего конденсата.

В заключение

Вентилируемый подвал может служить долгое время. В нем не будет образовываться плесень, сохранится сухость и нормальный запах. Такой подвал прослужит долго и без проблем.

Если организовать качественную  вентиляцию, то из подвала можно сделать даже жилое помещение или кабинет для досуга. При этом монтаж несложных вентиляционных систем можно произвести своими руками, главное – правильно рассчитать движения воздуха и расположение дома по отношению к воздушным массам.

схем обустройства и обзор лучших решений

Долговечность частного дома из любого строительного материала во многом зависит от регулярного проветривания помещения, расположенного под нижним этажом. Идеальный вариант, когда вентиляция подпола в частном доме проектируется и реализуется на начальном этапе строительства. Тогда она спроектирована и оформлена правильно.

Все о грамотной организации системы, предназначенной для отвода лишней влаги из конструкций, частично или полностью заглубленных в землю, вы узнаете из следующей статьи.

Мы рассмотрим важные функции, выполняемые вентиляцией. Мы покажем вам, как правильно расположить и установить компоненты, предназначенные для удаления выхлопных газов и подачи свежего воздуха.

Содержание статьи:

• Необходимость подземной вентиляции
• Особенности устройства вентиляции
  • Подземная вентиляция в деревянном доме
  • Нормы воздухообмена
  • Как улучшить воздухообмен в уже построенном доме?
  • Устройство принудительной вентиляции
  • Особенности комбинированной системы
• Уход за сезонной системой вентиляции
• Дополнительное снижение влажности
• Какую схему вентиляции выбрать?
• Материалы устройства системы
• Как установить воздуховод?
• Выводы и полезное видео по теме

Необходимость подземной вентиляции

Организация подземной вентиляции в частном доме обязательна по следующим причинам:

• От разницы температур на улице и под полом конденсат оседает на лагах с балками перекрытия и на цоколе. Без организации вентиляции капли воды с кислотным содержанием разрушают бетон, кирпич, дерево, вызывая коррозию строительных материалов.
• Влажность способствует появлению, расселению и развитию плесени и грибка, поражающих древесину, металл и бетон. Плесень, уже появившаяся при естественной нормализации уровня влажности, никуда не исчезает, а при последующем ее повышении начинает более активно развиваться на пораженных участках;
• Закрытое подпольное пространство аккумулирует углекислый газ, особенно если в нем хранятся запасы осеннего урожая.

Влажность подземелья усиливается при контакте с почвой, в которой всегда присутствует вода в разных пропорциях.

Особенно влага ощущается на уровне почвы, т.е. почвенно-растительного слоя мощностью до 40 см, активно поглощающего осадки и регулярно орошаемого при поливе.

При отсутствии или недостаточно эффективном действии системы вентиляции в подполье будет сыро. Из-за недостатка кислорода сформируется благоприятная среда для развития анаэробных бактерий. Вдобавок ко всему будет накапливаться углекислый газ

Подпольная вентиляция необходима практически для любого дизайнерского решения. Исключением является устройство пола по грунту, при котором балки или плиты укладываются непосредственно на песчаную или гравийную подушку, а не перекрывают пролеты между стенками фундамента.

Особенности устройства вентиляции

При наличии помещения под полом дома его вентиляцию чаще всего организуют посредством устройства форточек внутри подвала. Вентиляционные отверстия проектируются на точно рассчитанном расстоянии друг от друга, от уровня земли, от углов здания и с учетом других факторов.

Вентиляционные отверстия закрыты вентиляционными решетками для защиты от грызунов. Это традиционная система естественной вентиляции.

Для большей эффективности процесса вентиляции изделия выбираются с подветренной стороны и в стене основания/фундамента, расположенной напротив. Вентиляционные отверстия должны располагаться друг напротив друга. Благодаря этому решению тяга увеличивается естественным образом.

Ветер, залетев в отверстие с одной стороны, вылетит из вентиляционного отверстия с другой стороны, унося с собой влагу, летучие молекулы углекислого газа и затхлый запах. Для дальнейшей эксплуатации нужно только следить за тем, чтобы вентиляционные отверстия не были забиты какими-либо предметами внутри и не заросли снаружи.

В ленточном фундаменте форточки располагают друг напротив друга, чтобы обеспечить стабильный естественный приток воздуха.

Если внутри фундамента есть перегородки, в каждой из них также делаются вентиляционные отверстия. Для того чтобы движение воздушных масс было устойчивым и свободным, внутренние форточки располагают прямо напротив изделий, выбираемых в наружных стенах.

При невозможности подбора необходимого количества отверстий в стенах основания или фундамента увеличивают площадь каждого минипроема. Важно, чтобы общая площадь вентиляции соответствовала нормативным требованиям.

Для нормальной вентиляции чернового пола необходимо обеспечить достаточный приток воздуха — размеры вентиляционных отверстий должны соответствовать нормативным требованиям

Можно сделать ряд отверстий одинакового размера, а можно одно широкое окно с решеткой или открывающейся створкой. При устройстве окна внутри конструкции должен быть проход или люк, открываемый для периодического залпового проветривания.

Прорезать вентиляционные отверстия в фундаменте/подвале уже возведенного здания можно с помощью передвижной буровой установки, предназначенной для горизонтального бурения и сверления стен. Для формирования отверстия вам понадобится ракушка, оснащенная алмазной коронкой.

В идеале заложить вентиляционные отверстия в наружных и внутренних стенах фундамента, проходы и большие проемы для вентиляционных труб до заливки раствора в опалубку

Если внутри имеется дополнительный фундамент, например, под или массивный пол газовый котел, то внутри внешнего основания количество отверстий нужно увеличить в 1,5-2 раза.

Изделия могут быть не только круглыми, но и квадратными, прямоугольными и даже треугольными. Главное, не уменьшать общее сечение, указанное в строительных нормах. Размер отверстия не должен препятствовать поступлению необходимого количества воздуха.

Никогда не поздно сделать вентиляционные отверстия в фундаменте или цоколе. Их можно пробить перфоратором или просверлить мобильной дрелью с алмазным буром.

Второй способ организации вентилируемого помещения более трудоемкий и ресурсозатратный. Вытяжка устроена из подполья через вентиляционную трубу на крышу. В этом случае воздух поступает в систему через решетки в помещениях.

В этом случае не делают продухи в фундаменте, однако наружное утепление фундамента, цоколя и отмостки. Это лучший вариант, если вы планируете построить хорошо утепленный экодом, при строительстве которого использовались принципы энергосбережения.

Подземная вентиляция в деревянном доме

Сруб деревянного дома чаще всего возводят на столбчатом основании. На него монтируется нижний венец, служивший своеобразным ростверком для укладки балок перекрытий. Щели между фундаментными столбами чаще всего вообще ничем не закладывают, что обеспечивает естественную вентиляцию.

Дома из бревна или бруса теперь тоже ставят на ленточные фундаменты из кирпича, борта бетонные. При возведении основания из штучных материалов при кладке образуются проемы

Если пол в доме решено не отделывать деревянным настилом, то его устраивают по плавающей технологии, т.е. черновой пол не имеет связи со стенами. При этом между крышкой и венцом остается небольшой зазор, через который будет проветриваться подполье и пол.

Зазоры закрываются плинтусами, однако наличие небольших щелей позволяет обеспечить полноценную вентиляцию. С противоположных сторон в комнатах можно разместить специальные плинтуса с вентиляционными отверстиями.

Пол в деревянном доме укладывают по плавающей схеме, т.е. с зазором по периметру. Через этот зазор из чернового пола выходит влажный воздух. Кроме того, в полу устроены вентиляционные отверстия с решетками.

Кроме того, в углах у стен можно оставить в полу щели для вентиляции, прикрыв их вентиляционными решетками. Такое решение также будет способствовать улучшению циркуляции воздуха под полом здания.

Нормы воздухообмена

Как организовать подземную вентиляцию? Закладывать отверстия для вентиляции необходимо еще на этапе строительства подвала.

Для обеспечения стабильного воздухообмена в пространстве под нижним этажом необходимо соблюдать следующие правила:

• При расположении духов на 15-20 см ниже верхнего края ленты (если цоколь низкий) делается приямок делается перед отверстием.
• Шаг между соседними проемами не должен превышать 3м.
• Отверстия в основании/фундаменте располагаются на расстоянии от угла до 1м.

Если дом построен на возвышенности, то наверняка хорошо продувается с любой стороны. В этом случае количество вентиляционных отверстий можно немного уменьшить.

Если дом строится в районе с малой ветровой активностью, расположен в низинах или в окружении леса, количество или размеры вентиляционных отверстий должны быть увеличены

В подвале или фундаменте дома, построенного в низине, суммарное сечение вентиляционных отверстий должно быть увеличено: либо по количеству, либо по площади.

Размеры отверстий под и подполья регламентируются СНиПом под номером 41-01-2003 или актуализированной редакцией правил СП 60.13330.2012.

Площадь всех вентиляционных отверстий должна быть не менее 1/400 всей площади чернового пола. То есть, если дом размером 9 м на 9 м, то площадь подпола равна 81 м ² . При этом в фундаменте общая площадь продухов должна быть 81/400 = 0,20 м ² или 20 см ² .

Минимальная воздушная площадь должна быть не менее 0,05 м ² . То есть прямоугольные отверстия должны иметь размер 25×20см или 50×10см, а круглые – диаметр 25см.

Если в частном доме такие изделия выглядят слишком большими, их можно сделать в 2 раза меньше, увеличив количество вентиляционных отверстий, чтобы их общая площадь была не меньше расчетной.

Гильзы для формирования вентиляционных отверстий, а также для прохода всех видов труб, прокладывают в арматурном каркасе перед заливкой раствора в опалубку

При устройстве продухов в ленточном фундаменте закладные закрепляются после установки армирующего каркаса. Это могут быть пластиковые или металлические трубы или трубы из асбоцемента. Края их выводятся на один уровень с опалубкой и хорошо закрепляются.

Чтобы бетон не расплющивал пластик при заливке, в трубы насыпают песок и закрывают заглушками. После опалубки такие закладные остаются на месте. Прямоугольные форточки делаются с использованием коробов из сбитых досок. В арматурный каркас также устанавливается деревянный короб, после застывания бетона он снимается.

Проще сделать вентиляционные отверстия в кирпичном основании. В этом случае можно подрезать кирпичи или поставить половинку вместо целого кирпича. В цоколях, возведенных из бетонных блоков, можно взять несколько блоков с парой больших отверстий, сделать их сквозными и поставить вместо обычных. Если строительным материалом являются железобетонные блоки, то продухи делаются в местах стыков.

Если дом установлен на буронабивном, свайном или столбчатом фундаменте, в устройстве вентиляции нет необходимости. Даже если периметр зашит сайдингом, вентиляция осуществляется через швы и зазоры в конструкции или перфорированные элементы

Если в столбчатом фундаменте зазор между опорами закрыть кирпичом или бетонными блоками, в строительном материале оставляют необходимое количество отверстий. Необходимо, чтобы их площадь равнялась четырем соткам.

Как улучшить воздухообмен в уже построенном доме?

Если дом уже стоит, а имеющихся продуктов не хватает, в подполье постоянно ощущается повышенная влажность и начал образовываться грибок, можно принимать меры.

Для усиления притока воздуха и улучшения вентиляции необходимо:

• Сверлить новые изделия или увеличивать размеры старых. Проще всего просверлить много отверстий по периметру перфоратора толстым сверлом. Затем просверлите оставшиеся зазоры и выровняйте стены. Однако более производительным методом является сверление алмазной коронкой без ударных нагрузок, после которого остаются ровные и аккуратные отверстия;
• Улучшить тягу вентиляции, убрав несколько труб от вытяжных отверстий на крышу. Тяга увеличится из-за большего перепада давления;
• Поставить автоматическую приточно-вытяжную вентиляцию с таймером;
• Для встраивания в основание печи канала, совмещенного с поддувалом. Затем воздух будет подаваться снизу, обеспечивая печь необходимым для горения кислородом. Однако этот вариант применим только для зданий с кирпичными печами, и то только на стадии строительства или переделки агрегата.
• Уменьшить проникновение грунтовых вод благодаря мощному гидроизоляционному устройству. Метод не позволяет отказаться от вентиляции, но снижает уровень влажности, характерный для заглубленных в землю конструкций.

Гидроизоляционные материалы, толстый строительный полиэтилен или полимерная мембрана, должны укладываться с нахлестом 10-15 см, заходя на стены на 20-30 см и закрепляя планку. Чтобы не повредить пленку, на нее заливают тощую стяжку в 3 см.

При утеплении фундамента, цоколя, отмостки эффект в сочетании с вентиляционной трубой повторится. Без утепления на пленке будет собираться конденсат, который, сделав уклон, можно будет отвести подальше от подпола.

Чтобы уменьшить перепад температур в подземелье, грунтовое основание лучше засыпать керамзитом. Полиэтилен на землю стелить нежелательно, под ним будут разводиться анаэробные бактерии, появится стойкий запах болот

А вот керамзит из-за своей пустотности сам будет вытягивать воду из окружающего грунта. Поэтому досыпать этот материал можно только в том случае, если уровень горячей воды не поднимается выше отметки 2,0 м от дневной поверхности. Если нет, то придется устраивать вентиляцию чернового пола в доме по описанной выше схеме, придерживаясь стандартных принципов.

Устройство принудительной вентиляции

Естественная циркуляция воздушных потоков не всегда может обеспечить необходимую осушку подземного пространства. Затем устанавливают ИВЛ или приточно-вытяжную вентиляцию.

Требуется механическое принуждение воздуха к движению:

• Если дом построен в долине между холмами.
• Если естественное движение воздушных масс невозможно из-за климатических особенностей местности (повышенная влажность, например).
• Если основание здания залегает в грунтах с низкими фильтрационными свойствами, из-за чего атмосферные воды слабо просачиваются в подстилающие породы. Определить можно по застойным лужам после дождей, плохо отведенным паводковым водам. В этом случае помимо вентиляции необходим эффективный пристенный водоотвод, который можно соорудить уже после постройки дома.

Системы принудительной вентиляции характеризуются наличием установленных в воздушных проемах приточно-вытяжных вентиляторов, способствующих более интенсивной циркуляции воздушных масс. Наиболее распространенным и экономичным вариантом является установка одного вытяжного вентилятора.

Если хозяева дома не ограничены в средствах, в ожидании полноценного воздухообмена в пределах чернового пола лучше устроить принудительную систему с вентиляторами

Такие вентиляторы достаточно включать на полчаса один раз в сутки. Вы можете настроить систему на автоматическое включение/выключение вентиляционных устройств. При периодически повышенной влажности – например, во время весеннего таяния снега, можно использовать отопительное оборудование для быстрого осушения пола.

Особенности комбинированной системы

Комбинированный комплект, если система вентиляции естественного типа не справляется со своими задачами, а использование только механической слишком дорого. Огромный плюс комбинированной системы – на нее не влияют природные факторы и перепады температур и она может функционировать круглогодично.

Вентиляция комбинированная, как и естественная, оснащается приточно-вытяжными отверстиями. В вытяжном отверстии установлен вентилятор, который быстро удаляет застоявшийся воздух из подполья. Если площадь чернового пола большая, вентилятор также устанавливается в приточный воздуховод.

Естественный тип вентиляции можно легко преобразовать в комбинированный вариант, если установить вентиляционный стеновой клапан на приточный или вытяжной патрубок

В небольших черновых этажах это экономически нецелесообразно, так как будет перерасход электроэнергии. Вентилятор поможет быстро осушить помещение, если естественная вентиляция не справляется с этой проблемой.

Чаще всего для оснащения комбинированной системы берутся вентиляторы мощностью до 100Вт. Вы можете выбрать как центробежные, так и осевые устройства. Осевые более экономичны, кроме того, они обеспечивают достаточно мощный поток воздуха, расходуя при этом умеренное количество электроэнергии. При установке осевых устройств в трубу необходимо установить обратный клапан.

Сезонный уход за вентиляционной системой

Основной спор при уходе за вентиляционной системой вызывает вопрос — закрывать воздух на зиму или нет.

Здесь есть 2 точки зрения:

1. С открытыми вентиляционными отверстиями. Через них будет удаляться влага, выпадающая в виде конденсата в отапливаемых чрезмерно утепленных помещениях. Непосредственно сообщаясь с землей, пол в них всегда будет холодным, а значит, в отопительный сезон усилится образование «росы». Однако, если вы инвестируете в утепление пола, этого можно избежать.
2. Закрыт на зимний воздух. Теплый влажный воздух в жилом помещении будет попадать на холодные поверхности чернового пола (стены подвала). Конденсат будет стекать в землю. Весной/летом он будет испаряться, увеличивая влажность, поэтому потребуется просушка пола с помощью отопительных приборов.

Закрывать вентиляцию придется, если дом деревянный, а пол сделан по плавающей технологии, т.е. возле стен есть зазоры, а в полу даже вентиляционные отверстия с решетками выбраны. В противном случае пол будет сильно прохладным.

Не рекомендуется закрывать форточки на зиму; вентиляция подполья должна осуществляться при любых погодных условиях. Имеет смысл уменьшить поток воздуха, как показано на фото.

В остальных случаях можно рассмотреть оба варианта. Кроме того, зимой необходимо регулярно очищать основание от снега, чтобы вентиляционные отверстия не заполнялись полностью. Ведь даже в закрытом состоянии они будут способствовать вентиляции, пусть даже и в уменьшенном состоянии.

В другое время года уход за системой вентиляции прост:

• весной — открыть форточки и высушить пол;
• летом — следить, чтобы вентиляционные отверстия не забивались мусором и не были забиты выросшими растениями;

На все виды вентиляционных отверстий необходимо установить вентиляционные решетки (желательно металлические), чтобы внутрь не попадали грызуны и еноты, и регулярно очищать их от мусора, чтобы не уменьшался приток воздуха.

Дополнительное снижение влажности

Чтобы не пришлось усиливать систему вентиляции за счет увеличения общего сечения или установки вентиляторов, необходимо выполнить следующие работы:

1. Устройство эффективное — отвод воды из фундамента.
2. Гидроизоляция основания дома и подвала. Существует множество видов гидроизоляции: она может быть рулонной, наплавляемой, обмазочной и др.
3. Выполнение утепления. Лучший материал с точки зрения экономичности и эффективности – Эпс. это один хороший теплоизолятор, который не пропускает воду. Он не интересует грызунов и не гниет. Эпсом можно утеплить и отмостку.

Перечисленные события не отменяют, а только дополняют вентиляцию. Только в комплексе можно добиться идеального дренажа пространства в подвальных помещениях.

Если дом построен на грунтовом основании, не обеспечивающем нормального отвода воды, помимо системы вентиляции необходимо использовать дренажную и ливневую канализацию. Дренажная система будет собирать воду из почвы и верхних слоев почвы, ливневая – собирать и отводить осадки

При установке системы по принудительной схеме монтажа, обслуживания и обслуживания затраты будут больше, чем при организации естественного типа. Следует учитывать, что зимой на стенках самих вентиляционных труб может образовываться конденсат, а в морозы сечение может полностью забиваться курицей.

Чтобы этого избежать, можно трубы теплоизолировать пенофолом. На нижнем изгибе можно продумать сборщик конденсата — например, просверлить отверстие или вместо уголка поставить тройник.

Какую схему вентиляции выбрать?

Итак, мы разобрались, нужна ли система вентиляции под полом, и теперь осталось решить, какую схему выбрать для конкретных условий. Есть несколько важных моментов, которые следует учитывать при выборе системы. Работа вентиляции во многом зависит от типа климата в той или иной местности, средней уличной температуры и др.

В устройстве естественной вентиляции необходимо соблюдать главное правило: приточные отверстия располагаются ниже вытяжных. Чем больше расстояние по высоте между ними, тем эффективнее система

Естественная вентиляция более эффективна зимой, так как именно в это время фиксируется большая разница между температурой внутри подполья и снаружи, что обеспечивает хорошую циркуляцию воздушных масс.

Однако при еще большем снижении температуры существует вероятность чрезмерного увеличения воздухообмена, что тоже не особо хорошо, так как может привести к промерзанию конструкций. Поэтому при значительном снижении температуры продукта необходимо его закрыть.

Летом разница температур внутри пола и снаружи сведена к минимуму, поэтому циркуляция воздуха может прекратиться. Поэтому естественная вентиляция даже при — не лучший вариант для жарких регионов. Здесь следует установить комбинированную систему вентиляции с трубами.

Если в доме имеется приточно-вытяжная вентиляция, имеет смысл подключение вытяжки из подвала к общей схеме. Так будет стимулироваться отток воздуха в любую погоду

Для обустройства комбинированной системы вентиляции на маленьком черновом этаже достаточно будет установить одну трубу. Чтобы он мог обеспечивать как вывод, так и прием воздушных масс, необходимо разделить его по вертикали на 2 канала.

Такие вентиляционные трубы продаются в хозяйственных магазинах. Каждый канал имеет свой клапан для регулировки скорости потока. Функционирование такой вентиляции проверяется довольно просто: нужно по очереди прикладывать лист бумаги к выходному отверстию.

Материалы устройства системы

Для обустройства воздуховодов приточно-вытяжной вентиляции применяют 3 вида труб:

• Асбестоцемент — прочный, устойчивый к коррозии и хорошо выдерживающий морозы. Имеют достаточную длину, поэтому при монтаже можно обойтись без соединений;
• Оцинкованная сталь — коррозионностойкая, простая в установке, легкая. Однако цена металлических компонентов вентиляционных систем обычно выше, чем пластиковых и асбестоцементных;
• Пластик отличается гладкой внутренней поверхностью, обеспечивающей легкий и быстрый приток воздуха. они не ржавеют, их не нужно чистить, а срок их службы превышает пару десятков лет. Одним из их недостатков является горючесть.

Определяющим фактором эффективности вентиляционных систем является пропорциональность сечения монтируемого воздуховода площади помещения, в котором он монтируется. Теплотехники рекомендуют при расчетах придерживаться следующей нормы: 1 м ² черновой пол 26 см ² секции.

Наиболее практичный вариант прокладки вытяжной части системы вентиляции в подвале – монтаж из полимерных труб. Помимо доступной цены, привлекает и возможность построить трубопровод своими руками. площадь чернового пола 9 м ² , потребуется труба диаметром 18 см: (9× 26) = 208 ÷ 13 = 18 см. Для однотрубной вентиляции диаметр должен быть еще больше, например, 20 см.

Как установить воздуховод?

Чаще всего для организации приточно-вытяжной вентиляции используют 2 воздуховода. Чтобы циркуляция воздушных масс была более равномерной, берите трубы одинакового диаметра. Для ускорения выхода воздуха можно поставить дымоход чуть большего сечения.

Монтаж воздуховодов на максимально возможном расстоянии друг от друга на противоположных стенах. По трассе труб необходимо минимизировать количество изгибов.

Вытяжная труба монтируется в одном из углов и ее нижний конец должен находиться у самого потолка, чтобы весь теплый воздух, поднимающийся через нее, выходил наружу. Канал можно объединить с кухонной вытяжной вентиляционной системой и вывести на крышу на полтора метра выше конька.

Уличный воздуховод необходимо утеплить, об этом мы писали выше. Самый эстетичный вариант – надеть на трубу еще одну, но большего размера и в образовавшееся пространство уложить любой утеплитель. На головку трубы лучше установить специальный вентиляционный дефлектор, способствующий увеличению тяги.

Воздуховоды механической вентиляции, проходящие через подвал, должны быть изолированы так, чтобы из-за разницы температур между проходящим по ним воздухом и воздушной массой на трубах не образовывался конденсат

Приточный воздуховод монтируется в противоположном углу чернового пола, а его открытый конец должен быть как можно ближе к земле. Впуск должен быть ниже выхлопа. Точно так же трубу можно провести по дому.

Если приточный воздуховод выходит через крышу, его входное отверстие должно быть ниже вытяжной трубы. Внешний край притяжательных труб поднят на крышу на 20-25см.

Также подводящую трубу можно вывести возле стены дома снаружи. В этом случае яма должна быть приподнята над землей на 80 см в идеале. Внутри в каждом воздуховоде установлены форточки для регулирования интенсивности движения воздуха.

С правилами устройства вентиляционной системы на чердаке частного дома ознакомим, подробно описав принципы устройства и нюансы устройства.

Выводы и полезное видео по теме

Следующее видео познакомит с правилами и принципами устройства вентиляции в подполе:

Руководство по устройству вентиляционных отверстий в фундаменте:

Как бороться с сыростью в деревенском доме:

Черновой пол — Закрытое невентилируемое пространство, в котором созданы все благоприятные условия для развития плесень, сырость, грибок, конденсат. Создание эффективных методов поможет избавиться от деструктивных процессов. системы вентиляции. Эта задача может быть решена как на этапе строительства дома, так и позже – на этапе эксплуатации здания.

Хотите поговорить о том, как работает система вентиляции в вашем метро? Может быть, у вас есть методы повышения его эффективности, которыми стоит поделиться с посетителями сайта? Пишите комментарии, пожалуйста, в блоке ниже, задавайте вопросы, размещайте фото по теме статьи.

Подпольная вентиляция в частном доме

Долговечность частного дома из любого строительного материала во многом зависит от регулярного проветривания пространства, расположенного под нижним потолком. Идеально – когда подпольная вентиляция в частном доме проектируется и реализуется на начальном этапе строительства. Тогда она и рассчитана, и устроена правильно.

Все о грамотной организации системы, предназначенной для отвода лишней влаги от частично или полностью заглубленных в землю сооружений, вы узнаете из следующей статьи.

Мы расскажем вам о важных функциях, которые выполняет внутрипольная вентиляция. Мы расскажем, как правильно расположить и установить компоненты, предназначенные для удаления отработанного и подачи свежего воздуха.

Необходимость вентиляции подполья

Вентиляция подполья в частном здании обязательна по следующим причинам:

• От разницы температур на улице и под полом конденсат оседает на лагах с балками перекрытия и цоколем. Без вентиляции капли воды, содержащие кислоту, разрушают бетон, кирпич и дерево, вызывая коррозию строительных материалов.
• Влага способствует появлению, оседанию и развитию плесени и грибков, поражающих древесину, металл и бетон. Уже появившаяся плесень при естественной нормализации уровня влажности никуда не исчезает, а при последующем повышении ее начнет активнее развиваться на пораженных участках;
• Закрытая территория подземелья аккумулирует углекислый газ, особенно если там хранится осенний урожай.

Влажность подземных слоёв повышается при контакте с почвами, которые всегда содержат воду в различных пропорциях.

Особенно влажность ощущается на уровне почвы, т.е. почвенно-растительного слоя до 40 см, активно поглощающего осадки и регулярно орошаемого при поливе.

Если система вентиляции в черновом полу недостаточно эффективна, она будет сырой. Из-за недостатка кислорода будет создана благоприятная среда для развития анаэробных бактерий. Кроме того, будет накапливаться углекислый газ.

Вентиляция пола необходима практически для любого дизайнерского решения. Исключение составляет конструкция пола по грунту, при которой балки или плиты укладываются непосредственно на песок или щебень, а не перекрывают пролеты между стенами фундамента.

Особенности вентиляционного устройства

Если под полом дома остается пространство, его вентиляцию чаще всего организуют посредством устройства форточек внутри подвала. Вентиляционные отверстия проектируются на точно рассчитанных расстояниях друг от друга, от уровня земли, от углов зданий и других факторов.

Вентиляционные отверстия закрыты вентиляционными решетками для защиты от грызунов. Это традиционное решение для организации системы естественной вентиляции.

Для более эффективной вентиляции форточки выбирают с подветренной стороны и в противоположной стенке цоколя/цоколя. Вентоотверстия должны располагаться друг напротив друга. При таком решении тяга естественно увеличивается.

Ветер, залетев в отверстие с одной стороны, дует в отверстие с другой стороны, унося с собой влагу, летучие молекулы углекислого газа и затхлые запахи. При дальнейшей эксплуатации необходимо только следить, чтобы вентуропермы не были заблокированы какими-либо предметами изнутри и не зарастали снаружи.

В ленточном фундаменте форточки располагают друг напротив друга, чтобы обеспечить стабильный естественный приток воздуха.

При наличии перегородок внутри фундамента каждая из них также выполняется вето-отверстиями. Для того чтобы движение воздушных масс было устойчивым и свободным, внутренние форточки располагают прямо напротив форточек, выбранных в наружных стенах.

При невозможности подобрать необходимое количество отверстий в стенах подвала или фундамента площадь каждого мини-проема увеличивается. Важно, чтобы общая площадь вентиляции соответствовала нормативным требованиям.

Для нормальной вентиляции пола должен быть обеспечен достаточный приток воздуха — размер вентиляционных отверстий должен соответствовать нормативным требованиям.

Можно сделать ряд отверстий одинакового размера, а можно сделать одно широкое окно с решеткой или открывающейся створкой. При сооружении окна внутри конструкции должен быть проход или люк, открываемый для периодического залпового проветривания.

Возможна прорубка вентиляционных каналов в фундаменте/часовне уже возведенного сооружения мобильной бурильной машиной, предназначенной для горизонтального сверления и сверления стен. Для формирования отверстия вам понадобится снаряд, оснащенный алмазной фрезой.

В идеале, вентиляционные отверстия во внешних и внутренних стенах фундамента, проходы и большие отверстия вентиляционных труб должны быть проложены до заливки глины в опалубку.

Если внутри есть дополнительный фундамент, напр. для кирпичной печи или массивного напольного газового котла количество отверстий необходимо увеличить в 1,5-2 раза внутри наружной опорной плиты.

Перфорация может быть не только круглой, но и квадратной, прямоугольной и даже треугольной. Главное, не уменьшить общее сечение, указанное в строительных нормах. Размер проема не должен препятствовать поступлению необходимого количества воздуха.

Никогда не поздно сделать вентиляционные отверстия в фундаменте или цоколе. Их можно пробить перфоратором или просверлить мобильным алмазным резцом.

Второй способ организации вентилируемого пространства более трудозатратный и ресурсозатратный. Из подполья организована вытяжка через вентиляционную трубу на крышу. В этом случае воздух поступает в систему через жалюзи в помещениях.

В этом случае воздух из фундамента не вытягивается, а требуется наружная изоляция фундамента, цоколя и раструбов. Это лучший вариант, если вы планируете построить хорошо утепленный экодом, использующий принципы энергосбережения.

Подпольная вентиляция в деревянном доме

Бревенчатый дом чаще всего возводят на столбчатом основании. Он крепится на нижний венец, служивший своеобразной решеткой для укладки балок перекрытий. Щели между фундаментными столбами обычно вообще ничем не закладывают, что обеспечивает естественную вентиляцию.

Дома из бревна или бруса теперь тоже ставят на ленточный фундамент из кирпича, борта бетонные. При возведении цоколя из штучных материалов проемы формируются в процессе кладки.

Если пол в доме решили не отделывать деревянным настилом, то его устраивают по плавающей технологии, т. е. черновой пол не имеет связи со стенами. В этом случае между настилом и венцом остается небольшой зазор, через который будет осуществляться вентиляция пола и пола.

Зазоры закрываются плинтусами, но наличие небольших зазоров обеспечивает полную вентиляцию. На противоположных сторонах комнат можно разместить специальные плинтуса с вентиляционными отверстиями.

Пол в деревянном доме укладывается по плавающей схеме, т.е. с зазором по периметру. Через эту щель из пола выходит влажный воздух. Также в полу установлены вентиляционные выходы с решетками.

Дополнительно можно оставить щели в углах у стен для вентиляции, закрыв их вентиляционными решетками. Это решение также улучшит циркуляцию воздуха под полом здания.

Нормы воздухообмена

Как вы организуете вентиляцию подполья? Вентиляционные отверстия следует закладывать на этапе возведения фундамента.

Для обеспечения стабильного воздухообмена в пространстве под плитой основания необходимо соблюдать следующие правила:

• При установке форточек на 15-20 см ниже верхнего края планки (при низком основании ), перед отверстием делается яма.
• Шаг между соседними проемами не должен превышать 3м.
• Отверстия в цоколе расположены на расстоянии от угла до 1м.

Если дом построен на холме, он обязательно хорошо проветривается с обеих сторон. В этом случае количество отверстий можно немного уменьшить.

Если дом построен в местности с низкой ветровой активностью, расположен в низинах или окружен лесом, количество или размер вентиляционных отверстий следует увеличить.

В подвале или фундаменте дома, построенного в низинной местности, следует увеличить суммарное сечение вентиляционных отверстий: либо по количеству, либо по площади.

Размеры вентиляционных отверстий в фундаменте и подполье регламентируются СНиП № 41-01-2003 или актуализированной редакцией правил СП 60.13330.2012.

Площадь всех вентиляционных отверстий должна быть не менее 1/400 общей площади пола. То есть если дом 9 м на 9 м, то площадь дома 81 м2. В этом случае общая площадь вентиляционных отверстий в фундаменте должна быть 81/400=0,20 м2 или 20 см2.

Минимальная площадь вентиляционного отверстия должна быть не менее 0,05 м2. То есть прямоугольные отверстия должны быть размером 25х20см или 50х10см, а круглые отверстия должны быть диаметром 25см.

Если в частном доме такие духи будут смотреться великоватыми, их можно сделать в 2 раза меньше, увеличив количество отверстий, чтобы их общая площадь была не меньше расчетной.

Шурупы для формирования вентиляционных отверстий, а также для прохода всех видов труб закладываются в арматурный каркас перед заливкой раствора в опалубку.

При продухах в ленточных фундаментах закладные закрепляются после установки арматурного каркаса. Это могут быть пластиковые или металлические трубы или асбестоцементные трубы. Края их доводят до уровня опалубки и хорошо скрепляют.

Чтобы бетон не расплющивал пластик при заливке, в трубы насыпают песок и закрывают заглушками. После снятия опалубки эти закладные остаются на месте. Прямоугольные форточки делаются с использованием коробов из сбитых досок. В арматурный каркас также помещается деревянный ящик, который после застывания бетона снимается.

Вентиляционные отверстия проще сделать в кирпичном цоколе. В этом случае можно разрезать кирпичи или вместо целого кирпича положить половинку. В подвалах из бетонных блоков можно взять несколько блоков с парой больших отверстий, сделать их сквозными и поставить вместо обычных. Если строительным материалом являются железобетонные блоки, в швах делают задувку.

При установке дома на буронакатном, свайном или столбчатом фундаменте вентиляционное устройство не требуется. Даже если периметр зашит сайдингом, вентиляция осуществляется через стыки и зазоры в конструкции или перфорированные элементы.
