Установка газгольдера для частного дома: монтаж на участке

Газоснабжением жилого дома определяется некий уровень комфорта для обитателей жилища. Загородные дома, оснащённые централизованной подачей газа, считаются более благоустроенными.

Для владельцев недвижимости, не имеющих возможности подключиться к централизованной сети, существует альтернатива. Это установка газгольдера – сооружения, призванного обеспечить автономную систему газом. Давайте вместе разберемся в порядке проектирования и монтажа газгольдеров для дома.

Содержание статьи:

  • Что такое газгольдер?
  • Варианты монтажа резервуаров
  • Проведение монтажных работ
    • Как монтируют заглубленный резервуар?
    • Электрохимическая защита газгольдеров
    • Заземление и защита от разряда молнии
    • Завершение устройства газгольдерной системы
  • Выводы и полезное видео по теме

Что такое газгольдер?

Техническая классификация устройства бытового газгольдера определяет его в качестве накопителя сжиженного газа. Таким образом, газгольдер бытовой представляется сосудом, предназначенным под заполнение и хранение сжиженного газа.

Конечно же, для таких целей используется резервуар, который соответствует требованиям, предъявляемым к подобным установкам. Кроме того, газгольдеры под сжиженный газ комплектуются полным набором автоматических средств, обеспечивающих безопасность при эксплуатации опасных сосудов.

Так выглядит одна из возможных модификаций бытового газгольдера – резервуара для сжиженного газа, широко используемого частными хозяйствами в качестве источника дешёвого энергоносителя

Отсюда само собой напрашивается пояснение: устанавливать, запускать в работу и проводить периодический контроль газгольдера призваны рабочие и служащие специальных организаций. Это сопоставимо примерно с тем случаем бытовой жизни, когда в доме устанавливается газовый котёл или газовая колонка.

Ну и ещё в дополнение к справке: обычно заправка газгольдеров выполняется сжиженной смесью пропана бутана. Это низкомолекулярные углеводороды, характерной чертой коих является лёгкий переход из состояния жидкости в газообразное состояние. Частота процесса заправки газгольдера, как правило, не чаще 1-2 раз в течение календарного года.

Галерея изображений

Фото из

Газ — наиболее доступное и экологически безопасное топливо. Установка газгольдера позволит организовать наиболее рациональную систему отопления на базе настенного или напольного котла

Газгольдер снабдит голубым горючим газовые конвекторы, если они используются в обогреве загородного особняка, или работающий на газу камин

Голубое горючее, порционно поступающее из газгольдера, гарантирует безупречую работу приборам системы ГВС: колонке и/или бойлеру

Из газгольдера газ будет поступать в требующемся объеме в газовую плиту и духовку, применяемые для приготовления пищи

Газовая котельная в частном доме

Газовый конвектор в отоплении

Газовый емкостной водонагреватель

Оборудование для приготовления пищи

Также рекомендуем прочесть статью, в которой мы подробно разобрались в вопросе стоимости установки газгольдера на участке. Подробнее — читайте .

Варианты монтажа резервуаров

Вариации монтажа газгольдеров ограничиваются двумя способами:

  1. Установка на поверхности.
  2. Установка под землёй.

Для первого варианта монтажа характерным условием является установка в местах территории частного хозяйства, куда солнечные лучи проникают в малом объёме. Также выбирается участок территории, по возможности максимально защищённый от воздействия внешних природных факторов (сильного ветра, оползней, подвижек почвы и т.п.).

К ёмкости резервуара каких-то конкретных требований не предъявляется. Объём газгольдера полностью определяется потребительскими нуждами и пожеланиями владельцев загородного дома.

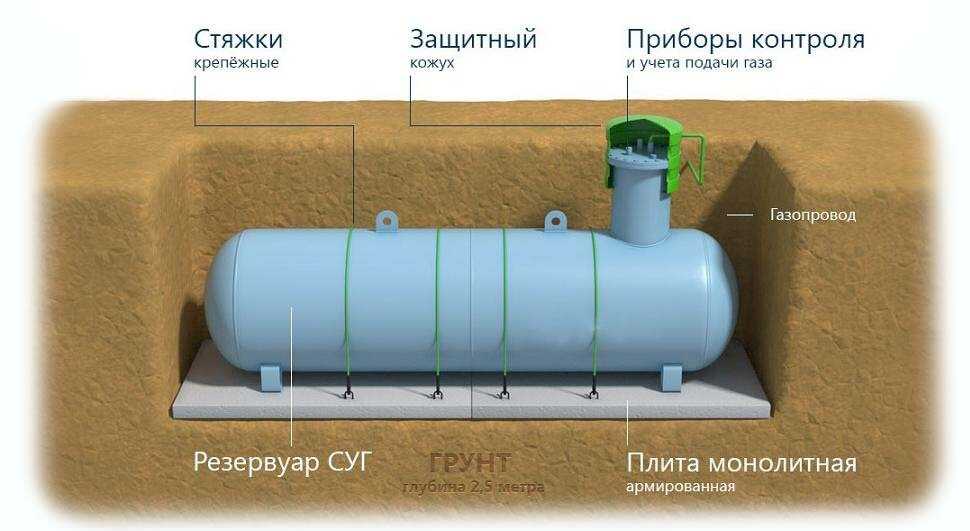

Котлован с погруженным в него газгольдером бытового назначения. Крепление резервуара выполнено ленточными стяжками. Корпус резервуара обработан защитным покрытием. Под крышкой горловины смонтирована автоматика

Газгольдеры подземной установки монтируют ниже уровня поверхности грунта. Заглубление резервуаров выполняется до глубины, когда верхний уровень сосуда окажется в точке заглубления не менее 0,6 м от уровня поверхности земли.

На одном уровне с поверхностью грунта или чуть выше остаётся лишь заправочная горловина бака. При таких условиях заглубления исключается возможное промерзание резервуара в зимний период времени, плюс бак газгольдера надёжно защищается от возможных механических воздействий.

Независимо от разновидности монтажа, на бытовом участке допускается не ближе 10 метров от жилых построек и различных технических коммуникаций.

Проект установки бака под сжиженный газ должен предусматривать лёгкие удобные подходы/подъезды для выполнения заправки газом, технического обслуживания. Наличие каких-либо инженерных коммуникаций в непосредственной близости от сооружения не допускается.

Основной расчётный параметр для установки в частном хозяйстве – это объём газгольдера. Согласно нормативам, расчёт ведётся с упором на метр квадратный полезной площади жилища. Среднестатистическая цифра расхода газа для районов с умеренным климатом не превышает 35 м3 на 1 м2.  Отсюда можно посчитать примерный объём резервуара.

Стандартные параметры, которые должны применяться для установки газгольдеров бытового назначения. Возможен некоторый отход от нормативов в сторону увеличения, но незначительный. Параметры напрямую зависят от размеров резервуаров

Более точную цифру объёма получают, если вести расчёт по значению потребления газа отопительным котлом. Здесь просто берётся показатель номинальной мощности отопительного оборудования из паспортных сведений и умножается на требуемый расход газа. Затем подсчитывают годовую потребность топлива.

Выполняя расчёты, следует принимать к сведению тот факт, что газгольдеры заполняются жидким газом не более чем на 85% объёма резервуара.

Проведение монтажных работ

Львиная доля установок бытовых газгольдеров традиционно выполняется в подземном варианте. Такой монтаж считается более приемлемым с точки зрения безопасности, плюс скрытый газгольдер не портит ландшафтный вид.

Схема на базе которой выполняется проектирование под классическую установку бытовых газгольдеров с применением варианта монтажа заглублением в область грунта. На основе этой схемы выполнены большинство газовых автономных станций

Также с учётом достаточно суровых климатических условий средней полосы монтажу газгольдеров в подземном варианте отдаётся больше предпочтений. Так меньше проблем с поддержанием устройства в рабочем состоянии при низких зимних температурах.

Наглядно этапы работ по подземной установке и последовательность их проведения продемонстрирует следующая галерея фото:

Галерея изображений

Фото из

В выбранном для установки газгольдера или группы газгольдеров месте разрабатывают котлован. Его размеры должны позволять провести свободный монтаж и подключение емкостей

На объект газгольдер или группу резервуаров доставляет грузоподъемная техника, которую можно использовать и в погружении емкостей в котлован

Дно котлована выравнивают и отсыпают сначала слоем щебня 10-15 см толщиной, затем слоем песка 10-15 см толщиной

После трамбовки песка и установки армирующих планок заливают бетонный раствор. Слой заливки минимум 10 см. Отвердевать он должен не менее 14 дней

С помощью грузоподъемной техники газгольдеры устанавливают в котлован на подготовленное и затвердевшее основание

После подключения к трубам, подающим газ в дом, отваленным при разработке котлована грунтом засыпают свободное пространство вокруг емкости. Отсыпку производят послойно с одновременной трамбовкой каждых 30 см песка

Грунт в котлован засыпают до тех пор, пока на дневной поверхности не останется вершина горловины высотой 18-20 см. Площадка вокруг одного или группы газгольдеров должна быть свободна от насаждений и сооружений

Для того чтобы исключить возможность опасных ситуаций с животными и детьми на участке, площадку с газгольдерами лучше оградить

Шаг 1: Разработка котлована под газгольдер

Шаг 2: Доставка газгольдеров на объект

Шаг 3: Отсыпка подушки на дне котлована

Шаг 4: Заливка бетонной плиты

Шаг 5: Погружение газгольдеров в котлован

Шаг 6: Заполнение котлована грунтом

Шаг 7: Обустройство горловины газгольдера

Шаг 8: Установка ограждения вокруг газгольдеров

Как монтируют заглубленный резервуар?

Выбрав подходящее по всем требованиям место на территории частного хозяйства, организуют работы по разметке участка, установке и выемке грунта. Размеры будущего котлована, что должен использоваться под газгольдер, определяют на основании документации резервуара.

Изготовленный котлован дополнительно подготавливают под загрузку ёмкости:

  • укрепляют донную часть;
  • ставят на дне котлована каркас для фундамента с анкерным крепежом;
  • заливают каркас бетоном, включая основания анкерных шпилек.

После застывания бетонной заливки начинают монтаж резервуара. Для массивных газгольдеров может потребоваться аренда крана. Небольшие газгольдеры опускают в котлован с помощью лебёдок или подобных инструментов.

Разгрузка газгольдера автокраном с последующей установкой резервуара в подготовленный котлован. Для монтажа резервуаров меньшего объёма часто применяют ручные подъёмные средства

Спущенную в котлован ёмкость помещают на анкерные шпильки фундамента, выравнивают по горизонту, используя подкладки под лапами, закрепляют. Для крепления резервуаров, конструкция которых без опорных лап, используют металлические ленты или тросы.

Электрохимическая защита газгольдеров

На следующем этапе монтажа газгольдера выполняют работы по устройству защиты от коррозии. Обычные методы защиты здесь не подходят. Нужна качественная электрохимическая технология.

Как правило, применяют одну из двух методик электрохимической защиты:

  1. Активная.
  2. Протекторная.

Активная электрохимическая защита часто используется на резервуарах, изготовленных на российских предприятиях. Этот вариант защиты наиболее эффективен для металла, подверженного коррозии (в частности, сталь 09Г2С). Именно из такого типа металла сделаны газгольдеры российского производства.

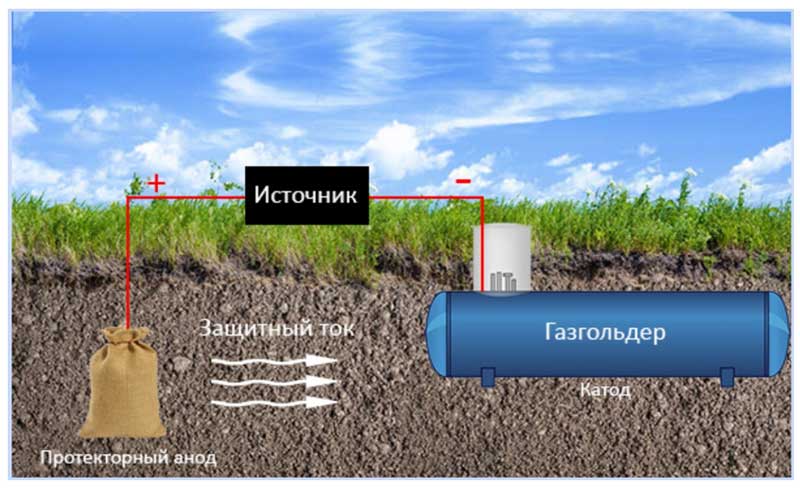

Так выглядит схема активной электрохимической защиты газгольдера, которая используется с резервуарами отечественного производства. Затратный вариант, учитывая необходимость постоянного потребления схемой электроэнергии

Защита по катоду осуществляется электрической схемой, мощность потребления которой составляет 0,75 – 0,90 кВт. Довольно-таки затратная станция для частного хозяйства, но иного решения пока что не придумано.

Альтернатива для активной станции защиты – протекторная анод/катодная система. Эта конструкция тоже имеет свои недостатки, но избавляет потребителя от затрат на электроэнергию. Применяется в комплекте с резервуарами импортного производства. Принцип действия такой системы основан на «перехвате» активной коррозии металлом, обладающим повышенным электроотрицательным потенциалом (например, алюминий).

Вариант электрохимической защиты протекторного типа, используемой с большинством изделий импортного производства. Здесь не требуется электроэнергии, но есть необходимость замены рабочего элемента по мере его износа

Для обоих методов электрохимической защиты необходимы соответствующие расчёты с упором на тип ёмкости, её габаритные размеры и прочие факторы. Расчётами определяется место установки электрохимического протектора или мощность активной катодной защиты. На стадии проектирования установки газгольдера этот момент должен обязательно учитываться.

Протекторные системы видятся более привлекательными с точки зрения экономии. Но применять их можно не ко всем типам резервуаров.

Заземление и защита от разряда молнии

Функции заземления газгольдеров, по сути, могут взять на себя системы электрохимической защиты. Однако от разряда молнии бытовой газгольдер защищать необходимо индивидуально в любом случае.

Применительно к монтажу установки здесь возможны следующие действия:

  1. Изготовление контура заземления.
  2. Установка и заглубление контура по периметру котлована на глубину не менее 1,8 м.
  3. При необходимости (для подвижных грунтов) усиление контура арматурными элементами.

Подробную инструкцию о том, как сделать контур заземления своими руками можно прочесть в .

В конечном счёте, все элементы монтажа, входящие в систему газораспределительного устройства, необходимо объединить в общий контур заземления, чтобы тем самым обеспечивалась комплексная защита (согласно ПБ 12-609-03). Значение сопротивления общего контура допускается на уровне 10 Ом и не более того.

Промышленный газгольдер, надёжно защищённый сразу группой молниеотводов. Для случая с бытовым резервуаром обычно требуется только один молниеотвод. Но в любом случае грозовая защита обязательна

Молниеотвод устанавливается на расстоянии не менее 12 м от границы котлована газгольдера и соединяется с контуром заземления. Высота мачты молниеотвода делается не меньше 7 м.

Завершение устройства газгольдерной системы

После исполнения всех монтажных мероприятий по установке газгольдера, систему требуется проверить на герметичность. Опрессовку допустимо провести сжатым воздухом. Значение испытательного давления берут из расчёта рабочего давления резервуара (в паспорте), увеличенного в полтора раза. Для набора испытательного давления к ёмкости подключается воздушный компрессор.

Процесс опрессовки газгольдера, установленного на территории одного из частных хозяйств. По этой же линии, после запуска установки в работу, должен будет закачиваться в резервуар сжиженный пропан бутан

Набор давления следует вести в режиме плавной фазы. При этом обязательно требуется контролировать уровень давления по манометрам. Один манометр ставят непосредственно на выходном штуцере компрессора, второй на верхней стороне корпуса ёмкости.

После набора уровня давления, соответствующего испытательному значению, останавливают компрессор, перекрывают кран на линии подачи воздуха и оставляют систему на 5-6 часов выдержки. Затем проверяют падение давления. Если спад больше 0,5 – 0,8 АТИ, система имеет утечку. Спад меньше этих значений свидетельствует об удовлетворительной герметизации.

Установленный и проверенный на герметичность газгольдер засыпается речным песком. Засыпка делается на 80% глубины котлована. Остальная часть засыпается грунтом

Завершив опрессовку, приступают к засыпке котлована с резервуаром. Засыпка ведётся мелким  речным песком до отметки на 0,3-0,5 м ниже уровня поверхности земли. Выполнив засыпку песка по всей области котлована, насыпь тщательно трамбуют или дают улежаться в течение 1-2 суток.

Установка емкости для хранения и потребления газа не считается завершенной, если не выполнены следующие работы:

Галерея изображений

Фото из

Устройство ввода газовой трубы в дом

Установка газового оборудования

Монтаж системы дымоотвода

Подключение газовых приборов

Затем оставшуюся верхнюю область котлована засыпают несвязным грунтом до уровня поверхности всей территории. Последний этап – опрессовка линии подвода газа к зданию. При нормальном завершении опрессовки установку можно считать завершённой.

Выводы и полезное видео по теме

Кратко и емко про автономное газоснабжение частного хозяйства:

Судя по описанию процесса проектирования и монтажа, обеспечить частный дом автономной газовой станцией вполне возможно небольшими силами и с приемлемыми для семейного бюджета затратами. И достаточно многие  владельцы загородной недвижимости, удалённой от централизованных газовых коммуникаций, используют такую возможность. Итог очевидный – удобство и повышенный жизненный комфорт.

У вас есть практический опыт использования и установки газгольдеров? Или хотите задать вопрос по теме статьи? Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь опытом в блоке под статьей.

Расстояние от газгольдера до жилого дома: тип расположения на участке

Использование «голубого топлива» для бытовых нужд имеет существенный недостаток – сложность в реализации доставки и хранения. Этот недочет преодолен благодаря газгольдеру – «чану» для углеводородного сжиженного газа.

Обустройство автономной газификации подчиняется своду требований и нормативов. Первостепенно надо оценить параметры участка, определить расстояние от газгольдера до жилого дома, ближайших построек и коммуникаций.

Содержание статьи:

  • Оценка участка: возможность монтажа газгольдера
  • Противопожарные расстояния до объектов защиты
    • Объем – определяющий параметр отдаленности построек
    • Нормы расположения подземных газгольдеров
    • Тонкости монтажа наземного резервуара
    • Размещение мобильных газовых хранилищ

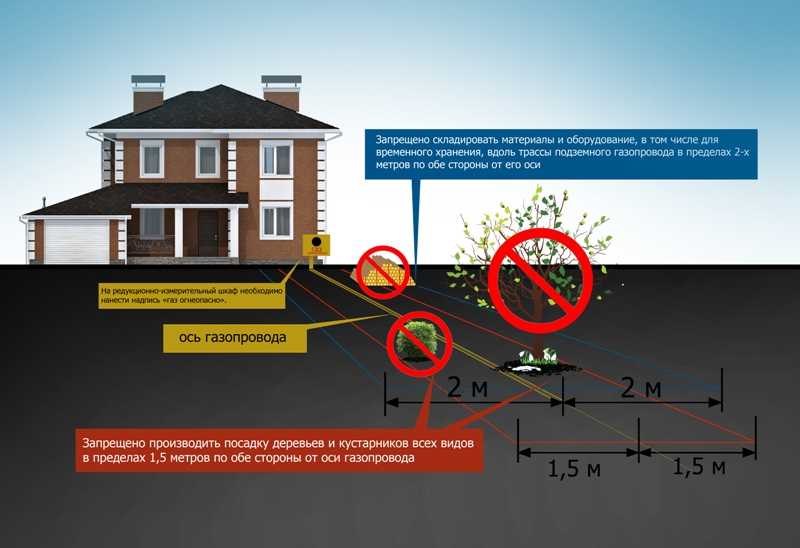

  • Свод требований по прокладке газопровода
  • Безопасность эксплуатации газгольдера
  • Выводы и полезное видео по теме

Оценка участка: возможность монтажа газгольдера

Магистральная газификация отдаленных поселков еще не завершена, и многие населенные пункты остаются без удобного «голубого топлива». Альтернативное решение централизованного газоснабжения – установка газгольдера и обустройство автономной сети.

Газгольдер – монолитная емкость для хранения природного газа. Конструктивно резервуар выполнен в форме цистерны с горловиной. В верхней части размещены элементы, контролирующие давление и остаток топлива.

Несомненно, эксплуатация любого газового оборудования сопряжена с определенным риском, поэтому к организации , к месту размещения и технологии монтажа газгольдера предъявляется ряд требований.

В гальгозере сжиженный газ постепенно преобразуются в пар, пропано-бутановый состав поступает в реактор и обретает нужное давление. По газопроводу «голубое топливо» подается к потребителям

Участок под установку газового хранилища оценивается по следующим критериям:

  • рельефность;
  • состав подстилающих и вмещающих грунтовых слоев и близость грунтовых вод;
  • наличие водозаборных точек, жилых, хозяйственных и общественных помещений.

Рельеф. Выбранная под поверхностный монтаж территория должна быть ровной. Это требование особенно актуально при установке наземных модификаций – монтаж на склоне запрещен.

Грунт. Допустимо размещение газового хранилища в грунтовых массивах с различным содержанием влаги. От физико-механических свойств горных пород будет зависеть удобство проведения земельных работ и выбор типа газгольдера.

При отсутствии риска затопления арматуры можно использовать модели без высокой горловины. Как вариант подойдет резервуар, где отводы крепятся к вваренным патрубкам длиной 12 см – эта «страховочная» высота, если есть сомнения на счет подтопления.

Для мест с «высокими» грунтовыми водами разработаны конструкции с удлиненной горловиной, обеспечивающей защиту арматуры. За счет устройства защиты работа газгольдера стабильна и эффективна

Вода – отличный проводник тепловых волн, а процесс испарения пропано-бутановой смеси определяет температура среды. Чем выше показатель – тем интенсивней процесс. Монтажные работы в маловлажных породах проще, но среда для нормальной работы газгольдера менее благоприятная.

Опасным может быть крупообломочный грунт, особенно, если его составляющие слабо окатаны, т. е. с острыми гранями.  Валуны, галька и крупный щебень усложняют установку оборудования, а масса гравия и дресвы создает дополнительную нагрузку на газопровод.

В большинстве случаев под установку разрабатывается котлован, который рекомендовано заполнять речным или карьерным песком после погружения конструкции.

Близость к водозаборным источникам. Согласно строительным нормативам минимальное расстояние от цистерны с газом до водоема (скважины, колодца) – 15 м, до водопроводной магистрали – 5 м.

Соседство с постройками. Противопожарные дистанции от емкостей со сжиженным газом до сооружений обозначены в пункте 8.1.6 нормативного документа «Газораспределительные системы» (СНиП 42-01-2002). Этому вопросу посвящен следующий раздел.

Газгольдер практичнее размещать ближе к воротам для беспрепятственного подъезда газовоза и заправки резервуара.

Площадка над газовым хранилищем – своеобразная зона отчуждения. На ней запрещено обустраивать место под барбекю, устанавливать мангалы и другое огнеопасное оборудование

Кроме того, недопустимо бетонирование или мощение площадки, а также организация парковочного места и высадка деревьев.

Противопожарные расстояния до объектов защиты

Определение оптимального места для на участке зависит от объема резервуара и метода его установки: подземный или наземный монтаж. Для каждого варианта определены строгие нормы, пренебрежение которыми недопустимо по взрывоопасным, экологическим и противопожарным требованиям.

Объем – определяющий параметр отдаленности построек

От правильности выбора объема зависит не только месторасположения емкости на участке, а и удобство пользования. Литраж газгольдера подбирается так, чтоб одной заправки хватило на 1-1,5 года. Расчет объема производится исходя из площади дома.

Согласно нормам, для отопления 1 кв.м жилья расходуется 20 л «голубого топлива» в год. Если газ параллельно использовать для приготовления пищи, горячего водоснабжения, то показатель увеличивается до 27 л/год.

Зная габариты дома и потребности жильцов, несложно выполнить расчет.  Например, для коттеджа в 200 кв.м подойдет газгольдер объемом от 4000 л. Альтернативный вариант – определение размера бака по мощности котельной установки. К примеру, для котла на 50 Вт потребуется газгольдер на 5000 л.

Следует учесть, что максимальное заполнение газового хранилища – 85% от общего литража, а минимальный остаток топлива – 5%. Поэтому при выборе газгольдера надо учитывать некоторый запас (плюс 10-15%)

Нормы расположения подземных газгольдеров

Для круглогодичной эксплуатации в условиях холодных зим необходимо выбирать подземное «хранилище». Модуль погружается ниже линии промерзания грунта, что поддерживает естественное испарение газа при минусовой температуре на улице.

Общие нормативы дистанции от подземных резервуаров любого объема:

  • спортивные площадки, детские комплексы, гаражи – 10 м;
  • подземный трубопровод теплотрассы, канализации – 3,5 м;
  • внешние коммуникации, не входящие в группу резервного оборудования – 5 м;
  • край проезжей части нескоростной автомобильной дороги на 1-2 полосы – 5 м;
  • автомагистрали и скоростные дороги на 3 и более полосы – 10 м;
  • подъездная трамвайная колея, железнодорожные пути производственного значения – 10 м.

Расстояние до построек разного назначения определяется вместительностью резервуара для сжиженного газа. Градация значений предусмотрена для «хранилищ» объемом: до 10 куб.м, 10-20 куб.м, 20-50 куб.м.

Дистанция до жилых домов для моноблочных емкостей до 10 куб.м – 10 м, до 20 куб.м – 15 м, до 50 куб.м – 20 м. Расстояние общественных сооружений – 15, 20 и 30 м соответственно

Различные нормативы предусмотрены к относительно производственных помещений. Диапазон дистанций – 8-15 м. Регламентировано расстояние и до железнодорожных путей общего назначения – 20-30 м зависимо от литража газгольдера.

СНиП допускает сокращение интервала между жилым зданием и «газовым чаном» на 50%. Однако такое решение должно быть обосновано техническими причинами и согласовано в местном подразделение газораспределительных систем.

Отсчет расстояния должен производиться от ближайшей точки фундамента до стенки газгольдера. Эта норма не оговорена в нормативных документах, но практикуется при монтаже газохранилища

Кроме требований по отдаленности газгольдера от разных объектов, предусмотрен перечень правил по регулировке подземного «хранилища»:

  • глубина монтажа – не менее 60 см от верхней стенки резервуара до поверхности грунта;
  • расстояние между подземными газгольдерами – минимум 1 м;
  • к горловине и арматуре емкости должен оставаться свободный доступ.

Независимо от литража подземный бак монтируется на фундамент – бетонную плиту. Основание препятствует «всплыванию» резервуара в случае подвижек грунта.

Тонкости монтажа наземного резервуара

Использование наземного газгольдера имеет несколько значимых плюсов: простота, скорость монтажа и снижение интенсивности коррозии металла. Локальные повреждения легко обнаружить и своевременно устранить.

Однако такой тип оборудования редко применяется для газоснабжения частного дома. Основная причина – значительное снижение производительности системы зимой. При минусовой температуре (ниже -0,5°С) сжиженный газ не испаряется естественным методом.

Для поддержания процесса требуется оснастка газгольдера испарителем. При незначительном расходе «голубого топлива» капитальные вложения в газификацию очень долго окупаются. Ввиду наземного размещения, требования к противопожарным расстояниям от газового хранилища до построек и прочих объектов более строгие.

Минимальные расстояния приведены отдельно для трех групп типоразмеров: до 5 куб. м, от 5-ти до 10-ти куб.м и цистерн вместительностью 10-20 куб.м. Знак «+» обозначает дистанцию от газгольдера до объектов недвижимости, не обслуживаемых установкой

Дополнительные ограничения по расположению наземного «газового чана»:

  • железнодорожные дороги общего назначения – 25-30-40 м в соответствии с объемом;
  • трамвайные и железнодорожные пути местного назначения – 20 м;
  • дороги IV-V категории (1-2 полосы движения) – 10 м, I-III категории (от 3-х полос) – 20 м.

В целях безопасности над газгольдером обустраивается своеобразный открытый колпак, защищающий модуль от прямых солнечных лучей и осадков. Перегрев цистерны или молния может привести к взрыву, а дождь и снег к ускоренной коррозии.

Размещение мобильных газовых хранилищ

Мини-газгольдер – вместительный газовый баллон объемом до 500 куб.м, оснащенный требуемой для безопасной эксплуатации арматурой: редуктором, уровнемером и предохранительными клапанами. Оборудование отличается компактными габаритами, например, параметры резервуара на 480 л составляют: длина – 2 м, диаметр – 60 см.

При правильном использовании срок службы его такой же, как и полногабаритного газгольдера. Мини-модель размещается стационарно или устанавливается на автоприцеп, что обеспечивает мобильность газового хранилища.

Заправка существенно упрощается, так как становится возможна как по месту расположения, так и на станции АГЗС.

Важное преимущество мини-газгольдера – отсутствие жестких требований по его размещению. Работы по подключению резервуара к газовой системе дома занимают порядка двух часов

Согласно СП 63.13330 от 2011 года, допустимо минимальное расстояние от дома до малого газгольдера, а именно размещение непосредственно у стены. Отдаленность оборудования от других объектов защиты не оговорена.

Мини-газгольдеры востребованы для обеспечения автономной газификации помещений с относительно небольшим или сезонным потреблением топлива: дачные домики, отопление площадок кафе, гостинец. Резервуар часто используется как резервный источник газа на случай перебоев с централизованной магистралью.

Свод требований по прокладке газопровода

Определенные стандартизованные нормы предъявляются и к обустройству газопровода, идущего от газгольдера к дому. Газ подается в помещение по подземной магистрали через цокольный ввод. Правила безопасности запрещают ввод газопровода в дом подземным путем.

Схема ввода трубной магистрали в дом. Обозначения: 1 – газгольдер, 2 – бетонная плита основания, 3 – конденсаторный сборник, 4 – подземный трубопровод, 5 – узел цокольного ввода

Общие требования по прокладке газопроводной линии на участке «газгольдер-дом»:

  • глубина колеи – не менее 1,7 м;
  • ширина траншеи – строгих ограничений не предусмотрено, величина зависит от метража газопровода и качества грунта;
  • минимальный уклон по направлению к конденсатосборнику – 1 см на 1 м (не более 5°), максимальная разуклонка – 100 мм;
  • расстояние от магистрали до фундаментов строений – 2 м и более;
  • дистанция до параллельно размещенных коммуникаций – 1 м, при перекрестном расположении – 2 м по высоте.

Подземная линия газопровода монтируется из полиэтиленовых труб высокой плотности с содержанием нитрила. Наземная магистраль – стальные газовые трубы. Полимерный трубопровод не должен доходить до точки, где температура грунта понижается до -20°С и менее.

Переход газопровода полиэтилен-сталь выполняется на глубине 40 см. Участок должен быть защищен от электрохимической коррозии – используется полимерное покрытие до высоты, превышающей уровень земли

Безопасность эксплуатации газгольдера

Несмотря на все преимущества автономной газификации, многих потребителей отпугивает мысль о рисках хранения легковоспламеняющегося вещества на участке, вблизи жилого дома.

Для обеспечения безопасности недостаточно выдержать требуемые дистанции при монтаже, необходимо соблюдать все условия заправки, эксплуатации и обслуживания газгольдерной установки.

Эксплуатационные правила:

  1. Сохранение неисчерпаемого запаса – около ¼ от объема. При использовании всего топлива в емкости образуется вакуум, при дальнейшей заправке с нарушением технологии возможен взрыв.
  2. Наполнение газгольдера исключительно специализирующейся компанией. Незначительная экономия на услугах неквалифицированных «газовщиков» может привести к возгоранию.
  3. Контроль работы предохранительного клапана. Своевременное устранение неисправностей предотвратит аварийную ситуацию.
  4. Недопущение утечки газа. Вытекание «голубого топлива» наиболее опасно – пропан-бутановая смесь «растекается» понизу, так как она тяжелее воздуха.

Вероятность утечки топлива существует при повреждении резервуара, неисправности арматуры, неквалифицированном ремонте или заправке, а также при негерметичном соединении элементов газораспределительной системы.

Безопасность эксплуатации и заправки обеспечивает оборудование: 1 –слив остатков из конденсаторного сборника, 2 – предохранительный клапан, 3 – редуктор, 4 – газопровод, 5 – уровнемер – измерение наполненности резервуара, 6 – заправочный клапан, 7 – клапан отбора газового пара, 8 – манометр, 9 – клапан отбора жидкого газа

К обязательным мерам предосторожности относится применение средств молниезащиты и заземления. Вблизи газгольдера недопустимо проведение сварочных работ, разжигание огня.

Со стандартными расценками на установку газгольдера ознакомит , в которой детально разобраны все пункты предстоящих расходов и даны рекомендации по возможной экономии.

Выводы и полезное видео по теме

Видео-отчет о работе установленного газгольдера для обслуживания частного дома. В обзоре идет речь об оснастке оборудования, обеспечивающей безопасность пользования, и допустимых расстояниях до объектов на участке:

Одно из главных требований безопасной работы газгольдера – соблюдение нормированных расстояний от жилого дома и других объектов до газового хранилища. При неудовлетворенных условиях самого участка допустимы некоторые снисхождения относительно граничных дистанций. Оценку места установки и проведение монтажа лучше доверить специализированной компании.

Расскажите о том, как подбирали место на личном участке для установки газгольдера. Не исключено, что у вас есть полезная информация, которая пригодится посетителям сайта. Пишите, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

Установка газгольдера для частного дома: установка на объекте

Газоснабжение жилого дома определяет определенный уровень комфорта для жителей жилища. Загородные дома, оборудованные централизованным газоснабжением, считаются более комфортными.

Для владельцев недвижимости, которые не могут подключиться к централизованной сети, есть альтернатива. Это установка газгольдера – конструкции, предназначенной для обеспечения автономной системы газом. Давайте вместе рассмотрим конструкцию и установку газгольдеров для дома.

Содержание статьи:

  • Что такое газгольдер?
  • Варианты монтажа резервуара
  • Монтажные работы
    • Как установить заглубленный резервуар?
    • Электрохимзащита газгольдеров
    • Заземление и молниезащита
    • Комплектация системы хранения газа
  • Выводы и полезное видео по теме

Что такое газгольдер?

Техническая классификация устройства газгольдера бытового определяет его как устройство для хранения сжиженного газа. Таким образом, бытовой газгольдер представляет собой сосуд, предназначенный для наполнения и хранения сжиженного газа.

Разумеется, для таких целей используется резервуар, отвечающий требованиям, предъявляемым к подобным установкам. Кроме того, сжиженные газовые газгольдеры оснащены полным комплексом автоматических средств, обеспечивающих безопасность при эксплуатации опасных судов.

Это одна из возможных модификаций бытового газгольдера — резервуара для сжиженного газа, широко используемого в личных подсобных хозяйствах как источник дешевой энергии

Отсюда напрашивается объяснение: рабочие и служащие специальных организаций призваны установить, ввести в эксплуатацию и проводить периодический контроль газгольдера. Это сравнимо примерно со случаем быта, когда в доме установлен газовый котел или газовая колонка.

Ну и в дополнение к справке: бензобаки обычно заправляются смесью сжиженного бутана с пропаном. Это низкомолекулярные углеводороды, характерной особенностью которых является легкий переход из жидкого состояния в газообразное. Периодичность процесса заправки бензобака, как правило, не чаще 1-2 раз в течение календарного года.

Фотогалерея

Фото

Газовая котельная в частном доме

Газовый конвектор в отоплении

Водонагреватель газовый баллонный

Кухонное оборудование

Также рекомендуем вам ознакомиться со статьей, в которой мы подробно рассмотрели вопрос стоимости установки газгольдера на участке. Читай дальше — читай.

Варианты монтажа на баке

Варианты установки газгольдеров ограничены двумя способами:

  1. Накладной монтаж.
  2. Установка под землей.

Для первого варианта установки характерным условием является установка в местах территории частного хозяйства, куда солнечные лучи проникают в небольшом объеме. Также выбирается участок, максимально защищенный от внешних факторов окружающей среды (сильный ветер, оползни, подвижки грунта и т. д.).

Особых требований к емкости резервуара нет. Объем газгольдера полностью определяется потребительскими потребностями и пожеланиями владельцев загородного дома.

Котлован с погруженным в него бытовым газгольдером. Бак крепится ленточными стяжками. Корпус бака обработан защитным покрытием. Автоматика монтируется под колпак

Газгольдеры подземные монтируются ниже уровня земли. Углубление резервуаров производят на глубину, при которой верхний уровень сосуда находится в точке углубления не менее 0,6 м от поверхности земли.

На одном уровне с поверхностью земли или чуть выше остается только заливная горловина бака. При таких условиях заглубления исключено возможное промерзание резервуара в зимний период времени, плюс газгольдер надежно защищен от возможных механических воздействий.

Независимо от типа установки, на хозяйственном участке допускается не ближе 10 метров от жилых домов и различных технических коммуникаций.

Проект установки резервуара для сжиженного газа должен предусматривать легкие удобные подъезды/въезды для заправки газом, обслуживания. Не допускается наличие каких-либо инженерных коммуникаций в непосредственной близости от строения.

Основным конструктивным параметром для установки в частном домовладении является объем газгольдера. По нормативам расчет ведется с упором на квадратный метр полезной площади дома. Средний расход газа для регионов с умеренным климатом не превышает 35 м 3 на 1 м 2 . Отсюда можно рассчитать примерный объем бака.

Стандартные параметры, которые следует использовать для установки бытовых газовых баллонов. Возможны некоторые отклонения от нормативов в сторону увеличения, но незначительные. Параметры напрямую зависят от размеров бака

Более точная цифра объема получается, если рассчитать значение расхода газа котлом отопления. Он просто берет показатель номинальной мощности отопительного оборудования из паспортных данных и умножает его на требуемый расход газа. Затем рассчитайте годовую потребность в топливе.

При проведении расчетов следует учитывать, что газгольдеры заполняются сжиженным газом не более чем на 85% объема резервуара.

Монтажные работы

Львиная доля бытовых газгольдерных установок традиционно выполняется в подземном варианте. Такая установка считается более приемлемой с точки зрения безопасности, плюс скрытый газгольдер не портит ландшафтный вид.

Схема, на основании которой выполняется проектирование классической установки бытовых газгольдеров с использованием варианта установки заглублением в грунтовую площадку. По этой схеме реализовано большинство газовых автономных станций

Также, учитывая достаточно суровые климатические условия средней полосы, больше предпочтение отдается установке газгольдеров в подземном варианте. Так меньше проблем с поддержанием устройства в рабочем состоянии при низких зимних температурах.

Этапы подземной установки и последовательность их выполнения продемонстрирует следующая фотогалерея:

Галерея изображений

Фото

В месте, выбранном для установки газгольдера или группы газгольдеров , разрабатывается карьер. Его размеры должны позволять свободную установку и подключение баков

Грузоподъемное оборудование, которое может быть использовано для погружения контейнеров в котлован, также доставляет к объекту газгольдер или группу баков

Дно котлована выравнивается и обсыпается сначала слоем щебня толщиной 10-15 см , затем слой песка толщиной 10-15 см

После утрамбовки песка и установки армирующих реек залить бетонным раствором. Слой заливки не менее 10 см. Должен застывать не менее 14 дней

С помощью грузоподъемного оборудования газгольдеры устанавливаются в котловане на подготовленное и закаленное основание

После подсоединения к трубам, подающим газ в дом, свободное пространство вокруг резервуара засыпается грунтом, сброшенным при земляных работах. Отсыпка осуществляется послойно с одновременным утрамбовыванием через каждые 30 см песка

Грунт засыпается в котлован до тех пор, пока верх горлышка не останется высотой 18-20 см. Территория вокруг одного или группы газгольдеров должна быть свободна от насаждений и построек

Для исключения возможности возникновения опасных ситуаций с животными и детьми на участке лучше огородить участок газгольдерами

Этап 1: Разработка котлована под газгольдер

Этап 2: Доставка газгольдеров на объект

Этап 3: Засыпка подушки на дно котлована

Этап 4: Заливка бетонной плиты

Шаг 5: Погружение газгольдера в яму

Шаг 6: Засыпка ямы грунтом

Шаг 7: Устройство горловины газгольдера

Шаг 8: Установка ограждения вокруг газгольдеров

Монтаж заглубленного бака ?

Выбрав подходящее по всем требованиям место на территории частного хозяйства, организуют работы по разметке участка, устройству и выемке грунта. Размеры будущего котлована, который следует использовать для газгольдера, определяются на основании документации бака.

Изготовленный котлован дополнительно подготовлен для загрузки цистерны:

  • укрепить дно;
  • поставить на дно котлована раму для фундамента с анкерными креплениями;
  • залейте раму бетоном, включая основание анкерных шпилек.

После застывания заливки бетона начинается монтаж резервуара. Для массивных газгольдеров может потребоваться аренда крана. Небольшие газгольдеры опускают в яму с помощью лебедок или подобных инструментов.

Разгрузка газгольдера автокраном с последующей установкой бака в подготовленный котлован. Для установки небольших резервуаров чаще всего используют ручные подъемные средства

. Опущенный в котлован резервуар укладывают на анкерные шпильки фундамента, выравнивают по горизонтали, с помощью подкладок под лапы, фиксируют. Для крепления резервуаров, конструкция которых без опорных ножек, используют металлические ленты или тросы.

Электрохимзащита газгольдера

На следующем этапе монтажа газгольдера проводятся работы по устройству защиты от коррозии. Обычные методы защиты здесь не подходят. Нужна качественная электрохимическая технология.

Как правило, используется один из двух способов электрохимзащиты:

  1. Активный.
  2. Протектор.

Активная электрохимзащита часто используется на цистернах, выпускаемых на российских предприятиях. Этот вариант защиты наиболее эффективен для металла, подверженного коррозии (в частности, стали 09Г2С). Именно из такого металла изготавливаются газовые баллоны российского производства.

Так выглядит схема активной электрохимзащиты бензобака, которая применяется на отечественных цистернах. Экономичный вариант, учитывая необходимость постоянного потребления электроэнергии по схеме

Катодная защита осуществляется электрической цепью, потребляемая мощность которой составляет 0,75 — 0,90 кВт. Довольно дорогая станция для частного домовладения, но другого решения пока не придумали.

Альтернативой станции активной защиты является протекторная система анод/катод. Такая конструкция также имеет свои недостатки, но избавляет потребителя от затрат на электроэнергию. Применяется в комплекте с баками импортного производства. Принцип работы такой системы основан на «перехвате» активной коррозии металлом, обладающим высоким электроотрицательным потенциалом (например, алюминием).

Вариант электрохимической защиты протектора, применяемый в большинстве импортных продуктов. Электричества не требует, но есть необходимость замены рабочего элемента по мере износа

Для обоих способов ЭХЗ необходимы соответствующие расчеты с акцентом на тип емкости, ее габаритные размеры и другие факторы. Расчетами определяют место установки электрохимзащиты или мощность активной катодной защиты. На этапе проектирования газгольдерной установки необходимо учитывать этот момент.

Протекторные системы считаются более экономичными. Но их можно применять не ко всем типам танков.

Заземление и молниезащита

Функции заземления газгольдера, по сути, может взять на себя система электрохимзащиты. Однако от удара молнии бытовой газгольдер в любом случае нужно защищать индивидуально.

В отношении установки установки здесь возможны следующие действия:

  1. Изготовление контура заземления.
  2. Установка и углубление контура по периметру котлована на глубину не менее 1,8 м.
  3. При необходимости (для подвижных грунтов) усиление контура армирующими элементами.

Подробную инструкцию, как сделать контур заземления своими руками, можно найти в .

В конечном итоге все элементы установки, входящие в систему газораспределения, должны быть объединены в общий контур заземления для обеспечения комплексной защиты (согласно ПБ 12-609-03). Значение общего сопротивления шлейфа допускается на уровне 10 Ом и не более.

Промышленный газгольдер, надежно защищенный сразу группой молниеотводов. В случае с бытовым баком обычно требуется только один молниеотвод. Но в любом случае требуется молниезащита

Громоотвод устанавливается на расстоянии не менее 12 м от границы котлована газгольдера и подключается к контуру заземления. Высота мачты молниеотвода делается не менее 7 м.

Комплектация системы хранения газа

После завершения всех монтажных работ по установке газгольдера систему необходимо проверить на герметичность. Допускается опрессовка сжатым воздухом. Значение испытательного давления берется из расчета рабочего давления цистерны (в паспорте), увеличенного в полтора раза. Для установки испытательного давления к баку подключается воздушный компрессор.

Процесс опрессовки газгольдера, установленного на территории одного из личных подсобных хозяйств. На этой же линии, после ввода установки в эксплуатацию, сжиженный пропан-бутан должен будет закачиваться в бак

Набор давления должен осуществляться в плавной фазе. При этом обязательно необходимо контролировать уровень давления по манометрам. Один манометр размещается непосредственно на выходном штуцере компрессора, второй — на верхней стороне корпуса бака.

После установки уровня давления, соответствующего контрольному значению, остановить компрессор, перекрыть вентиль на линии подачи воздуха и оставить систему на выдержку 5-6 часов. Затем проверьте падение давления. Если падение больше 0,5 — 0,8 ATI, в системе есть утечка. Падение ниже этих значений свидетельствует об удовлетворительной герметизации.

Установленный и проверенный на газонепроницаемость засыпан речным песком. Обратная засыпка производится на 80% глубины котлована. Остальное засыпается грунтом

После завершения опрессовки начинаем засыпать котлован с баком. Обратная засыпка осуществляется мелким речным песком до отметки 0,3-0,5 м ниже уровня земли. Засыпав песком всю площадь котлована, насыпь тщательно утрамбовывают или дают отстояться 1-2 дня.

Установка резервуара для хранения и потребления газа не считается завершенной, если не выполнены следующие работы:

Фотогалерея

Фото

Для подачи газа к потребляющему его оборудованию в траншее прокладывается труба, направленная к дому. Перед вводом в здание выводится на поверхность дня и вводится через отверстие в подвале или фундаменте

В соответствии с нормативными требованиями устанавливаются потребители газа. Внутри дома прокладка магистрального газопровода

Устройство дымоходной системы. Атмосферные газовые котлы подключаются к обычной трубе, турбированные – к коаксиальному дымоходу

Для возможности оценки работы установленного газгольдера оборудование подключается к газовой трубе. Если имело место нарушение технологии, будет обнаружена утечка или затор.

Устройство для ввода газовой трубы в дом

Монтаж газового оборудования

Монтаж дымоходной системы

Подключение газового оборудования

Затем оставшуюся верхнюю площадь котлована засыпают несвязным грунтом до уровень поверхности всей территории. Последний этап – обжатие линии подачи газа к зданию. При нормальном завершении опрессовки монтаж можно считать завершенным.

Выводы и полезное видео по теме

Кратко и емко об автономном газоснабжении частного хозяйства:

Судя по описанию процесса проектирования и монтажа вполне реально обеспечить частный дом автономная заправка без особых усилий и с разумными затратами для семейного бюджета. И немало владельцев загородной недвижимости, удаленной от централизованных газовых коммуникаций, пользуются этой возможностью. Результат налицо – удобство и повышенный комфорт проживания.

Есть ли у вас практический опыт использования и установки газовых баллонов? Или хотите задать вопрос по теме статьи? Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь своим опытом в блоке под статьей.

Правила и требования к расстоянию от баллонов с пропаном

Одной из наиболее посещаемых тем в индустрии пропана являются требования к расстоянию от баллонов с пропаном. Правила расстояния применимы к баллонам с пропаном и их соединениям по отношению к тому, что их окружает, будь то дом или другой баллон с пропаном. При размещении баллона с пропаном в законном и безопасном месте необходимо учитывать заботу и внимание к окружающим зданиям, подъездным путям, навесам, проемам домов или зданий, линиям собственности и многому другому.

Требования к расстоянию между контейнерами

Требования к расстоянию для расположения баллонов с пропаном зависят от размера баллона сжиженного нефтяного газа, а также от того, является ли установка надземным или подземным резервуаром. Как правило, большинство танков подпадают под правило десяти футов относительно зданий и домов. Стандарты и правила различаются, когда учитываются такие места, как детские площадки, автостоянки, железнодорожные пути или другие легковоспламеняющиеся материалы. Пропановые компании и профессионалы обеспечат соблюдение требований по расстоянию от баллона с пропаном при установке баллона с пропаном в любом месте. На приведенном ниже рисунке показаны стандартные расстояния для жилых контейнеров, требуемые NFPA.

Требования к расстоянию до точки перекачки

Точка перекачки определяется как «место, где выполняются соединения и разъединения или где сжиженный нефтяной газ выбрасывается в атмосферу в ходе операций по перекачке». Перекачка пропана в процессе наполнения приводит к остаточному выбросу жидкости между клапаном наполнения бака и концевым соединением шланга после завершения перекачки. При отсоединении шланга от бака жидкость выбрасывается в атмосферу. По этой причине к месту пересадки предъявляются требования по расстоянию.

Расстояния до предохранительных клапанов

Предохранительные предохранительные клапаны подчиняются правилам расстояния по той простой причине, что, если предохранительный клапан открывается, позволяя пропану выйти, область над и вокруг предохранительного клапана должна быть свободна от препятствий и источников воспламенения. Предохранительный клапан на баллоне с пропаном ASME, если он полностью активирован, будет выпускать пропан вертикально вверх, и по этой причине баллоны с пропаном необходимо устанавливать из-под навеса или части навеса здания.

Небезопасное расстояние до баллона с пропаном Пример

Изображение баллона с пропаном ниже иллюстрирует опасность небезопасного расстояния в отношении близости предохранительного клапана. Стрелка с цифрой 1 — предохранительный клапан пропана. Стрелка номер 2 — водонагреватель.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
