Толщина стен каркасного дома для зимнего и летнего проживания

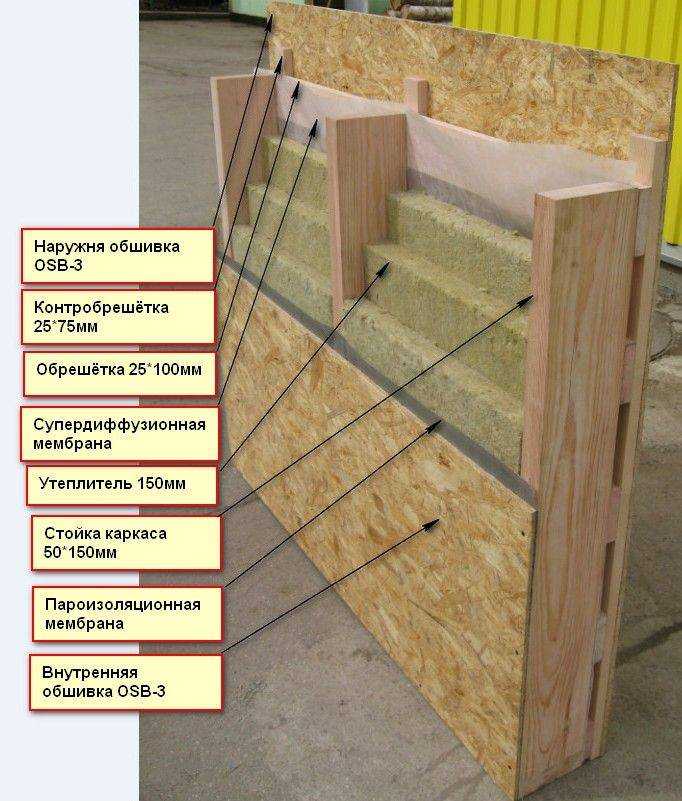

Внешняя стена каркасного дома – «пирог», состоящий из опорных деревянных стоек, между которых проложены плиты утеплителя. С внутренней стороны стен под утеплитель устанавливают пароизоляционные материалы, а под внешнюю обшивку – гидроизоляционную пленку. Толщина стен каркасного дома зависит от сечения доски, количества уложенных матов базальтовой ваты, типа обшивки.

Толщина стен в домах постоянного проживания

Минимальное сечение опорных стоек, в каркасном доме для постоянного проживания от 40 х 150 мм. Максимальных теплоизоляционных свойств стен можно достичь при установке слоя утеплителя 150 – 200 мм. Толщина утеплительного слоя и сечение доски должны строго соответствовать друг другу. В противном случае появится прослойка воздуха, возникнут мостики холода или базальтовая вата будет деформирована, что приведет к ухудшению ее эксплуатационных характеристик.

Энергоэффективность дома зависит от устройства «пирога» стены, поэтому во всесезонных домах, обшивку из плит OSB-3. используют с внешней стороны. Они увеличивают прочность конструкции, обеспечивают дополнительную защиту от ветра и холода. Их средняя толщина – от 9 до 22 мм. Снаружи OSB-плиты закрывают отделочным материалом (вагонкой, имитацией бруса, сайдингом и .др.), а также при проектировании дома проводят расчеты точки росы, поскольку разница температур внутри и снаружи дома в зимний период существенна и ведет к образованию конденсата. Его эффективное отведение защитит деревянные стойки от деформации и гниения.

Гидро-ветрозащитная мембрана, устанавливаемая снаружи стены, обеспечивает свободное отведение конденсата. Компания «Крона» использует при строительстве гидро-ветроизоляцию «Наноизол А» или «Изоспан А». Эта однослойная мембрана с волокнистой структурой обеспечивает дополнительную защиту от протечек основного покрытия, а принцип ее действия основан на явлении поверхностного натяжения воды. Внутренняя сторона мембраны шероховата и препятствует скапливанию влаги, при этом площадь испарения воды увеличена, благодаря чему она испаряется без оседания на внутренних слоях. Между мембраной и отделкой необходимо оставить вентиляционный зазор 2 – 3 см. Средняя толщина стены каркасного дома для постоянного проживания достигает 20 см без учета отделочных материалов.

Стены летнего каркасного дома

Недорогие каркасные дома, для временного проживания, используемые с мая по сентябрь, не требуют серьезного утепления, их не отапливают, а разница между температурой воздуха внутри и снаружи минимальна, что позволяет сэкономить на утеплители, но утеплить дом всё равно необходимо, хотя бы минимальным слоем утеплителя, толщиной 100 мм. Для возведения стен летних домов используют опорные стойки сечения 40 х 100 мм. В домах для временного проживания, нет необходимости дополнительно монтировать плиты ОСБ-3. Для отделки используется материал, такой как вагонка, имитация бруса, сайдинг.

Стены дач, построенных по каркасной технологии, состоят обычно из 3 – 4 слоев. Экономные домовладельцы устанавливают опорные стойки, обшивают стены вагонкой и заполняют пустоты внутри недорогим минватой – такой вариант максимально прост и легок в исполнении. Но для сохранения комфорта и тишины в помещениях специалисты компании «Крона» рекомендуют устанавливать плиты базальтовой ваты. Поскольку не требуется вычисление точки росы, защита от конденсата, обустройство вентиляционного зазора, толщина стен летнего каркасного дома составляет около 15 – 18 см. Этого вполне достаточно для защиты от жары, уличного шума и ветра, при этом достигается максимальная экономия на стройматериалах.

Посмотреть все проекты

Другие статьи о строительстве домов и бань

Дачные каркасные дома: на чем можно сэкономить при строительстве?

Каркасные дачные дома

Читать полностью

Каркасные дома для постоянного проживания

Каркасные дома для постоянного проживания

Читать полностью

Лучшие виды профиля бруса

Изготовители предлагают три вида профильного бруса. Этот стройматериал востребован для возведения жилых строений в холодных климатических зонах. Дома из него теплые, не требуют дополнительной изоляции и отделочных работ. Однако есть нюансы монтажа каждого из видов пиломатериалов….

Читать полностью

Все статьи

Толщина стен каркасного дома — зависимость и рассчет.

Конструкция каркасной стены определяет её толщину, которая важна для выбора размера ленты фундамента. Также на толщину стены влияют выбор утепляющего материала, его ширина, выбор внутренней и наружной стеновой отделки. Какой может быть толщина каркасного дома? И как рассчитать её значение для различных вариантов утепления?

Содержание статьи

1. Конструкция стены и её толщина
2. Толщина утеплителя
   • Утепление минеральной ватой
   • Расчет утеплителя из минваты
   • Утепление пенополистиролом
3. Вентиляционный зазор
   • Необходимость в использовании вентзазора
4. Толщина стен
   • Внешняя стеновая обшивка
   • Внутренняя стеновая обшивка
5. Расчеты толщины

Конструкция стены и её толщина

Толщина стен каркасного дома определяется их конструкцией, наличием вентзазоров и выбором утеплителя. Традиционно каркасная стена состоит из следующих прослоек:

• Наружная стеновая обшивка – её толщина может варьироваться от нескольких миллиметров (если это металлический профилированный лист) до нескольких сантиметров (если это более массивная обшивка – стружечная плита ОСБ или цементно-стружечные плиты ЦСП).
• Вентиляционный зазор между наружной стеновой обшивкой и утеплителем – он составляет как минимум 30-50 мм и обеспечивает свободное движение воздуха.
• Минеральный утеплитель обязательно применяют с мембранной защитой. Сама по себе мембрана не занимает много места. Её ширина измеряется микронами. А вот минеральный утеплитель – определят размер стены, поскольку является самым толстым материалом стенового «пирога». Ширина утепления варьируется от условий климата и предназначения дома (сезонности проживания – круглый год или только лето). Обычно она составляет хотя бы 50 мм для летнего строения и более 150 мм – для круглогодичного. Толщина стены каркасного дома для постоянного проживания – больше, поскольку строение эксплуатируется в период холода и зимних температур. При необходимости теплоизолятор кладут в два слоя, увеличивая толщину наружной стены. Тогда толщина утепления каркасного дома может увеличиваться вдвое.
• Внутренняя стеновая обшивка – её толщина также зависит от выбора стенового материала. Внутренняя обшивка может быть толще наружной, если она выполнена из деревянных материалов (блок-хауса, бруса). Возможна тонкая внутренняя обшивка – фанерой или панелями МДФ.

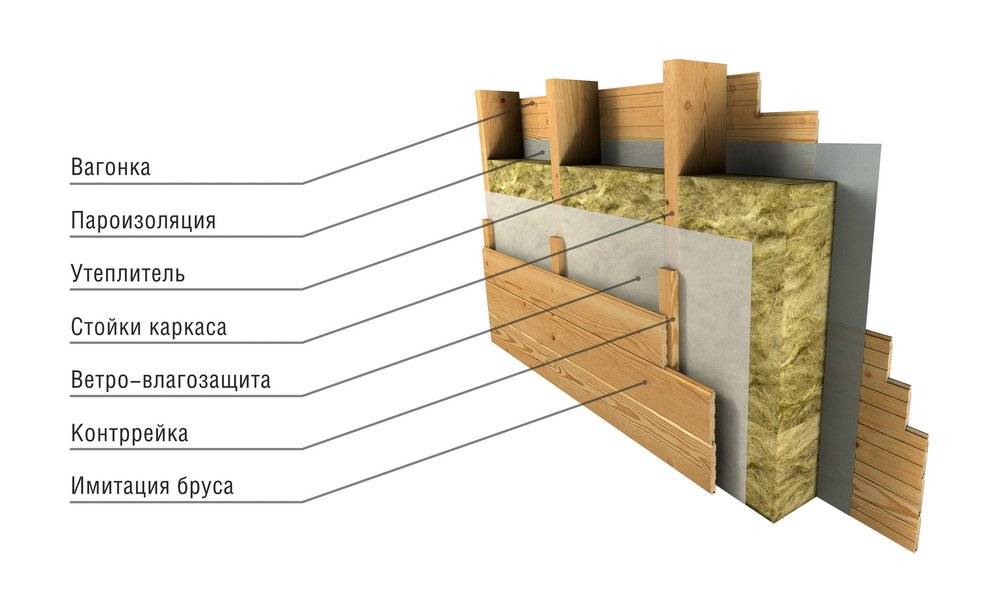

В разрезе устройство каркаса.

А теперь рассмотрим подробнее как строить каркасный дом, какая толщина стен будет у постройки?

Толщина утеплителя

При расчётах толщины стен начинают с выяснения, какая необходима толщина утеплителя в каркасном доме. От него ведутся все другие расчёты, поскольку вид утеплителя определяет не только его размеры, но также выбор внутренней конструкции самой стены. Ватный утеплитель требует обустройства вентиляционного зазора. Пенополистирольный или пенополиуретановый утеплители выполняются без пустотелой щели в стене. Поэтому начнём с выбора теплоизолятора.

Утепление минеральной ватой

Традиционное утепление каркасной стены – минеральная вата. Она имеет высокие характеристики теплосбережения и среднюю долговечность. Маты из минеральной ваты ограничивают 99% потерь тепла и пропускают десятые доли Вт через 1 кв. м площади.

На заметку

Главным показателем способности изолировать внутреннее тёплое помещение является характеристика теплопроводности. Для стекловаты она составляет 0,035-0,055 Вт/м°С, для минеральной базальтовой ваты – 0,039-0,045 Вт/м °С. Это обозначает, что с 1 кв. м стены может утечь не более 0,055 (или 0,045 – для базальтовой ваты) Вт тепла.

Разбег в характеристиках теплопроводности определяется структурой и жёсткостью материала. Если минвата имеет форму жёстких плит, предназначенных под штукатурку, то она отличается плотной структурой и большей теплопроводностью (0,04-0,045 Вт/м°С). Если же минвата поставляется в форме сжимаемых матов, её структура – более пористая. У такой минеральной ваты показатели теплопроводности соответствуют нижней границе – 0,035 – 0,039 Вт/м°С

Для эффективного утепления выбирают материал с возможно более низкой характеристикой теплопроводности. В зависимости от этой характеристики рассчитывают его толщину. Какая толщина утеплителя для каркасного дома будет нужна для проживания круглый год?

Правильный пирог с утеплением.

Выбрать толщину можно по специальным таблицам, в которых указывается ширина теплоизолятора в зависимости от уличных температур, -5°С, -10°С, -15°С или -20°С. Толщина минваты каркасного дома выбирается с учётом крайних зимних температур. К примеру, если стабильно в январе месяце наблюдается температура -10, но иногда бывает -20 или -25, то утеплитель рассчитывают на самую низкую температуру холодного месяца.

Таблица — толщина минваты для утепления стен каркасного дома

Расчет утеплителя из минваты

S = теплосопротивление стены х коэффициент теплопроводности.

Величина теплосопротивления стены выбирается в зависимости от региона строительства. Она учитывает уровень зимних температур и крайних самых низких холодов. Коэффициент теплопроводности является характеристикой материала утеплителя. Он указывается на упаковке товара, также его значение можно определить по справочным таблицам.

Таблица – теплосопротивление стен дома по регионам

Как правильно рассчитывается толщина утеплителя для стен каркасного дома, если утепление выполняется минватой с коэффициентом теплопроводности 0,04 Вт/м°C.

Для Владивостока теплосопротивления стен жилого строения должно быть равным 3,25 м²°C/Вт. Итого получаем: 0,04 х 3,25 = 0,13 м или почти 130 мм.

Большинство производителей выпускают минеральную вату в двух вариантах толщины – 50 или 100 мм. Поэтому необходимо использовать два слоя утеплителя — один по 100 мм., а другой по 50 мм.

При этом дом будет утеплён с запасом толщины теплоизолятора в 20-30 мм. 100 мм минеральной ваты заменяют по теплоёмкости 2 м. кирпичной стены или 400 мм. дерева. Соответственно 30 мм. дополнительного утепления заменят 600 мм. кирпичной кладки.

Утепление пенополистиролом

Этот вид утепления часто используется при каркасно-щитовом строительстве, когда стену дома сооружают из готовых блоков, утепленных в процессе производства на заводе. Иногда пенопластом утепляют стены каркасных домов, используя его в дополнение к минвате. Какой толщины должны быть стены каркасного дома? Для тёплой зимы в южных регионах используют пенопласт толщиной 70 мм. Для Москвы – необходимы плиты толщиной 150 мм.

Постройка утеплена пеноплексом.

Для стенового утепления рекомендуется использовать пенопласт плотностью не менее 25 кгм³. Эта характеристика также влияет на выбор ширины плиты. Для сравнения: утепление пенопластом плотностью 25 кгм³ и шириной 100 мм эквивалентно утеплению пенопластом плотностью 35 кгм³ толщиной 50 мм. Плотностью и шириной варьируют, выбирая оптимальный вариант материала.

Пенополистирол имеет практически такие же характеристики теплопроводности, что минеральная вата. Они лежат в пределах 0,03- 0,045 Вт/м°С. Расчёт толщины утепления полистиролом будет аналогичным. Необходимо умножить теплосопротивление стены вашего региона на характеристику теплопроводности.

Для Подмосковья получим 0,035 х 3,9 = 140 мм утеплителя.

На заметку

При заказе плит пенопласта можно оговорить толщину их распиливания. Таким образом, можно выполнить утепление в требуемом размере – 115 мм, без переплаты за лишние миллиметры материала.

Пенопласт используется в утеплении полов. Поэтому его толщина важна, когда определяется толщина плиты каркасного дома. Которая влияет на его теплоёмкость, возможность сохранять внутри тепло. Чем сильнее уличный холод, тем больше должна быть толщина утепляющего слоя.

Вентиляционный зазор

Паропроницаемость стены – характеристика, которая показывает наличие естественной вентиляции. Если паропроницаемость низкая или отсутствует, то тогда есть необходимость сооружения принудительной вытяжки. Стенам из натуральных материалов свойственна естественная паропропускная способность. Говорят, что они «дышат». У многих искусственных материалов, пенопластовых утеплителей, паропроницаемости нет. Поэтому они блокируют газообмен через стену.

Устройство вентзазора в каркасном доме.

Стена, сделанная только из минеральной ваты, имеет высокую паропроводящую способность. При этом в утеплителе скапливается конденсат, который нарушает теплопроводные свойства утеплителя. Для того чтобы стена не пропускала холод, необходимо правильно построить пирог стены каркасного дома. Для защиты от паров из дома делается пароизоляция, снаружи монтируется мембранная пленка и  предусматривается наличие вентиляционного зазора.

Хороший каркасный дом утепляется минеральной ватой с обязательным устройством вентиляционной щели между утеплителем и наружной стеновой обшивкой. При этом снаружи утеплитель закрывают пароизолирующей мембраной, которая предупреждает проникновение пара в утеплитель. Но не препятствует выходу возможного пара наружу, из утепляющего слоя. Таким образом, вентзазор в каркасном доме является щелью, через который влажный пар может выйти из стены.

Также вентзазор предупреждает конденсат на внутренней стороне облицовки.

Необходимость в использовании вентзазора

• Если минеральный утеплитель теряет свои теплосберегающие свойства при намокании.
• Если наружная отделка выполнена из материала, который не пропускает пар. В таком случае каркасный дом без вентзазора будет конденсировать влагу с внутренней стороны сайдинга.

Толщина вентиляционного пространства между утеплителем и наружной обшивкой определяется его расположением, и длиной стены, чем длиннее, тем шире должен быть вентзазор. Ширина вентзазора в каркасном доме снаружи составляет минимум 25 мм. При большой площади стены она должна составлять минимум 50 мм.

Правильное устройство.

Иногда в целях удешевления строения используют утепление каркасного дома пеноплексом. Этот утеплитель является воздухонепроницаемым, поэтому не требует наличия воздушного вентиляционного зазора. Нужен ли вентзазор в каркасном доме?

• Материал утеплителя паронепроницаем.
• Наружная стеновая отделка пропускает пар. Минвату можно закрывать штукатуркой без вентзазора, если штукатурная смесь имеет высокую паропроницаемость, выше, чем у минваты.

В таком случае, толщина утепления стен каркасного дома не требует установки вентиляционного зазора внутри и снаружи.

Толщина стен

Внешняя стеновая отделка выполняет две важные функции. Она защищает внутреннюю стену от осадков и поддерживает прочность дома, усиливает каркас. Выбор стеновой обшивки учитывает не только характеристики водо- и влагостойкости, а также прочность на изгиб, способность противостоять ветровым нагрузкам.

Внешняя стеновая обшивка

Наружная стеновая обшивка может быть выполнена различными материалами. Используются плиты ОСБ на каркасный дом, металлопрофиль, цементностружечные плиты, деревянные доски – вагонка, блок-хаус, брус. Каждый из них имеет собственные характеристики и размеры.

Изоплат для обшивки.

Чаще других используются плиты ОСБ – в силу ценовой доступности. Выбор их толщины определяется этажностью строения. Толщина ОСП для стен каркасного дома в одноэтажных постройках составляет минимум 9 мм. Для двухэтажных домов она должна быть не меньше 12 мм. Таким образом, в каркасном доме толщина ОСБ определяет его прочность, долговечность, устойчивость к ураганному ветру.

Внутренняя стеновая обшивка

Внутренняя обшивка стены может выполняется листовыми материалами. Это может быть ОСБ толщиной 9 или 12 мм. Она также может быть собрана из тонких материалов – фанеры, МДФ, толщина которых не превышает 5 мм. Она может быть сделана из гипсокартона, толщина листов которого составляет 12-13 мм.

Расчеты толщины

А теперь приведём пример, какой должна быть толщина стен каркасного дома для зимнего проживания в Подмосковье.

Толщина утеплителя, определённая ранее – 200 мм. Наружная обшивка дома ОСБ толщиной 12 мм. Наружная штукатурка – до 5 мм. Вентиляционный зазор – 70 мм. Внутренняя стеновая обшивка – гипсокартон – 13 мм. Итого после суммирования толщины всех материалов каркасного «пирога» толщина стены получается равной почти 230 мм.

Утеплитель

для наружных стен: какой тип лучше использовать?

Существует множество различных видов изоляции, которые мы можем использовать при строительстве или ремонте домов. Но производители говорят нам, что их продукция лучшая, а установщики рекомендуют те типы, которые они предпочитают использовать. Таким образом, это может быть ошеломляющим для потребителей, которые не имеют никаких знаний или понимания того, как и почему изоляция.

Если вы читали наше исчерпывающее руководство по изоляции дома, вы знаете, что изоляция не только доступна в различных формах, но и производится для различных применений. Это означает, что изоляция, которую вы используете на крыше, на полу и в стенах вашего дома, должна соответствовать этим помещениям.

В своем посте о типах энергоэффективных стеновых конструкций я говорил о R-значениях и объяснял, что такое R-значения. По сути, это указывает на способность изоляционного материала уменьшать поток тепла. Чем выше значение R, тем больше уменьшается тепловой поток.

В этом посте я сосредоточусь на типах изоляции, которые вы можете использовать для изоляции наружных стен. Я стремлюсь помочь вам решить, какой тип лучше всего использовать при строительстве или ремонте.

Вы увидите, что R-коэффициент теплоизоляции, тип конструкции, используемой для строительства, и ваше местоположение — все это ключ к пониманию того, какой тип изоляции выбрать. Вы также увидите, что существуют различные правила и положения, которые помогут вам.

Содержание

• Как местоположение влияет на потребность в теплоизоляции наружной стены
• Правило коэффициента теплоизоляции
• Типы теплоизоляции наружных стен и коэффициент теплопроводности
  • Изоляционные полотна и готовые войлочные плиты (15 панелей)

  Свободные

  Наполнительная и вдуваемая изоляция

  • Вспениваемая и напыляемая пена
  • Жесткая изоляция для стен
  • Системы отражающей изоляции и барьеры для излучения
• Окончательная обработка

Как местоположение влияет на потребность в теплоизоляции наружных стен

Изоляция наружных стен снижает затраты на отопление и охлаждение, а также повышает комфорт. Но само собой разумеется, что вам не понадобятся те же значения R во Флориде, что и в Монтане или Нью-Йорке.

Предоставлено Министерством энергетики

Решение, разработанное Министерством энергетики (DOE), представлено в виде восьми климатических зон США, которые подразделяются на влажные, сухие и морские. Вы увидите на карте, что они пересекают штаты. Например, здесь, во Флориде, гораздо жарче на юге, который классифицируется как зона 1, а остальная часть штата — как зона 29.0003

Таким образом, несмотря на то, что строительные нормы и правила в различных штатах США определяют минимальные требования к коэффициенту сопротивления изоляции, они должны быть гибкими в зависимости от микроклимата. Как правило, наилучшим подходом является выбор изоляции стен с более высоким значением R, чем указанный минимум.

Международный совет по нормам (ICC) разработал Международный кодекс по энергосбережению (IECC), который является национальным типовым стандартом энергоэффективного жилищного строительства, признанным федеральным законом. Значения сопротивления теплоизоляции указаны для потолков, полов, а также деревянных каркасных и массивных стен, которые включают бетон, бетонные блоки, бетонные опалубки с теплоизоляцией, пустоты в каменной кладке и кирпичные стены. Они различаются в зависимости от восьми климатических зон, как видно из таблицы ниже.

Поскольку IECC может отличаться от энергетических норм, принятых в различных штатах, важно также проверить местные строительные нормы и правила – просто для уверенности. Институт изоляции Североамериканской ассоциации производителей изоляции (NAIMA) имеет полезные ссылки, которые показывают, как различные штаты США включили требования IECC R-значения в свои местные нормы.

Требования IECC к изоляции стен
Климатическая зона	Wood Frame Walls R-value	Mass Walls R-value
1	13	3/4
2	13	4/6
3	20 or 13+5 h	8/13
4 except Marine	20 or 13+5 h	8/13
5 and Marine 4	20 or 13+5 ч	13/17
6	20+5 или 13+10 H	15/20
7 & 8	20+5 или 13+10 H 91154991111111111111111111111111111111111111111111111111111111111111111111111111111АНИ		.

Источник: NAIMA

В приведенной выше таблице все значения R являются минимальными. Если изоляция установлена ​​во внешней полой стене, толщина которой меньше расчетной толщины используемой изоляции, установленное значение R изоляции не должно быть меньше указанного значения R.

Там, где используются две цифры, например 4/6, R-4 означает непрерывную изоляцию внутри или снаружи или изоляцию полости R-6 внутри стены подвала. Там, где у вас есть знак плюс, например, 13+5, R-13 означает полостную изоляцию + R-5 непрерывную изоляцию.

Как указывает Министерство энергетики, требования к изоляции для стен с опорным каркасом размером 2 x 4 дюйма и 2 x 6 дюймов также различаются. Рекомендуют Р-13-Р-15 для 2х4 и Р-19-Р-21 для 2х6 без привязки характеристик к климатическим зонам.

Правило R-значения изоляции

R-значения являются жизненно важным фактором с точки зрения эффективности изоляции, поэтому Федеральная торговая комиссия (FTC) разработала Правило R-значения. Простая концепция требует, чтобы производители, продавцы и профессиональные установщики изоляционных материалов раскрывали R-значение.

В связи с жизненной необходимостью своевременно информировать потребителей, существуют стандартные тесты ASTM для определения точных R-значений. Правило также требует информации в информационных бюллетенях, чтобы осветить важность герметизации воздуха и правильной установки изоляции.

Типы теплоизоляции наружных стен и коэффициент теплопроводности

Теперь все, что вам нужно сделать, это сопоставить коэффициент теплопроводности, рекомендованный для вашего климата, с типом теплоизоляции, подходящим для наружных стен.

Что ж, все не так просто, потому что, как указывает Министерство энергетики, R-значения зависят от правильной установки, и хотя некоторые типы, такие как одеяла и войлок, довольно легко установить своими руками, большинство из них требуют профессиональной установки. Система отопления и/или охлаждения в вашем доме также повлияет на выбор типа изоляции.

Вы можете использовать множество различных изоляционных материалов для достижения требуемых значений теплопроводности наружных стен. Но не забудьте проверить, соответствует ли он вашим местным климатическим требованиям и вашим местным нормам.

Типичные типы включают:

Изоляционные полотна и предварительно нарезанные войлочные панели (панели)

Изоляционные полотна и войлочные полотна, изготовленные из стекловолокна, вероятно, являются наиболее распространенным типом, используемым в США. Как правило, это R-13 или R-30, если 3,5 или 12 дюймов толщиной и может использоваться для всех новых стен, включая стены фундамента. Другие материалы, используемые производителями, включают минеральную каменную или шлаковую вату, а также пластиковые и натуральные волокна.

Вы можете купить рулоны войлока и одеял различной ширины, которые подходят для стандартного расстояния 2 x 4 дюйма (R-11 для низкой плотности, R-13 для средней плотности и R-15 для высокой плотности). и 2 настенных шпильки размером 6 дюймов (R19 и R21). Некоторые продукты доступны с облицовкой, включая крафт-бумагу, винил или фольгу, которые обеспечивают дополнительный барьер для воздуха или пара. Войлок с огнеупорной облицовкой идеально подходит для наружных стен подвала.

DOE имеет подробную таблицу для войлоков из стекловолокна, но рекомендует потребителям уточнять фактическую толщину у производителей, поскольку часто будут возникать расхождения. Все они являются стандартными характеристиками средней плотности, если не указано, что они являются высокопроизводительными (высокая плотность).

Source: Department of Energy

Fitted между стойками наружной стены, одеяла и латы относительно недороги и могут быть установлены своими руками.

Мы также провели довольно хорошее (на наш взгляд) сравнение между стекловолокном и напыляемой пеной.

Насыпная и надувная изоляция

Насыпная и надувная изоляция включает стекловолокно, целлюлозу, минеральный шлак или минеральную вату. Он соответствует пространству любого размера или формы, не нарушая структуру или отделку, и отлично подходит для заполнения областей неправильной формы, особенно вокруг препятствий, таких как трубопроводы во внешних стенах.

Экологически чистая целлюлозная изоляция, изоляция из переработанной газетной бумаги

• Стекловолокно, используемое для насыпной изоляции, обычно содержит от 40% до 60% переработанного стекла.
• Минеральная вата — это искусственный материал, который содержит природные минералы, такие как диабаз или базальт.
• Шлаковая вата также производится искусственным путем из доменного шлака, образующегося на поверхности расплавленного металла.
• Целлюлозная изоляция изготовлена ​​из переработанной бумаги, в основном из газетной бумаги. Он имеет очень высокое содержание переработанного материала, обычно до 82%-85%. Производители добавляют минеральный борат для устойчивости к огню и заражению насекомыми.

Насыпной утеплитель, как правило, задувается с помощью специального оборудования и иногда заливается в полости наружных стен, особенно в труднодоступных местах и ​​при ремонтных работах. Обычно значения R составляют R-30 или R-50 при толщине 8 или 23 дюйма, но это зависит от продукта.

Источник: Министерство энергетики

16 дюймов по центру и ⅝ дюйма из гипсокартона 24 дюйма по центру. Целлюлоза и минеральная вата не подходят для гипсокартона толщиной ½ дюйма и шириной 24 дюйма по центру.

Мы также сделали вспенивание целлюлозы против распыляемой пены, а также пост целлюлозы против минеральной ваты здесь!

Вспениваемая на месте и распыляемая пена

Пена, наносимая распылением или вспениваемая на месте, изготавливается из различных типов материалов, включая цементные, фенольные, полиизоциануратные и полиуретановые. По данным Министерства энергетики, некоторые типы изоляционных материалов из жидкой пены имеют даже более высокое значение R, чем традиционная изоляция из войлока той же толщины.

Существует два основных типа вспененных на месте полиуретановых изделий: с открытыми порами и с закрытыми порами высокой плотности. Напыляемая полиуретановая пена с открытыми порами обычно имеет R-12,6 при толщине 1 дюйм, тогда как напыляемая полиуретановая пена с закрытыми порами обычно имеет R-6,5 при толщине 1 дюйм. Изделия с открытыми порами легче и дешевле, но их не следует использовать для стен подземного фундамента, поскольку они могут поглощать воду.

К счастью, в большинстве пеноматериалов, которые мы используем сегодня, не используются вредные хлорфторуглероды (ХФУ) или гидрохлорфторуглероды (ГХФУ).

Жесткая изоляция для стен

Жесткая изоляция обычно снижает потери энергии по всему каркасу дома, но существует множество вариантов, и задача состоит в том, чтобы определить, какой из них выбрать. Вам поможет профессиональный монтажник.

Вот несколько основных рекомендаций для различных типов пенопластовых плит. Наиболее распространенные типы:

• Плиты из вспененного полистирола имеют значения R в диапазоне от R-3,8-4,4 при толщине 1 дюйм
• Плиты из экструдированного пенополистирола имеют значения R в диапазоне от R-5 при толщине в 1 дюйм
• Полиизоциануратная (полиизо) пена

Работник, укладывающий пенопластовый лист на стену

Пенопласт можно использовать снаружи новых наружных стен и внутренних стен существующих наружных стен, когда дом построен из бетонных блоков. Изолирующие профили повышают R-значение стен, но для их установки требуются узкоспециализированные навыки. При утеплении существующих блочных стен это необходимо делать изнутри.

Изолирующие бетонные формы

Пенопластовые плиты или блоки, изготовленные в виде изолирующих бетонных форм (ICF), заливаемые на месте , также могут использоваться для изоляции новых наружных стен. Они также подходят для фундаментных стен под землей. Установленные как часть конструкции здания, они, как известно, создают высокое тепловое сопротивление около R-20.

Структурно-изолированные панели

Структурно-изолированные панели (SIP) доступны в виде плит из пенопласта или изоляционного наполнителя из жидкой пены, которые подходят для новых наружных стен. По данным Министерства энергетики, дома, построенные из SIP, превосходят дома, построенные с использованием традиционных методов строительства, и их можно построить быстрее. При правильной установке SIP могут привести к экономии энергии от 12% до 14%.

SIP изготавливаются из различных изоляционных материалов, чаще всего из полистирола или полиизопены. Пожарная безопасность — это проблема, которую можно решить, если для защиты облицовки и пенопласта использовать гипсокартон. Кроме того, поскольку хорошо построенные SIP-конструкции настолько воздухонепроницаемы, для зданий важно иметь контролируемую вентиляцию свежего воздуха, которая поможет предотвратить любые возможные проблемы с влажностью внутри.

Системы отражающей изоляции и барьеры излучения

Барьеры излучения и отражающая изоляция работают путем отражения лучистого тепла.

Отражающая изоляция эффективно снижает нисходящий поток тепла. Он легко помещается между деревянными стойками наружных стен во время строительства, что делает его пригодным для использования своими руками.

Излучающие барьеры особенно полезны в жарком солнечном климате и хорошо помогают сохранять прохладу внутри дома.

Окончательная отделка

Лучший тип изоляции для наружных стен сохранит тепло зимой и прохладу летом.

Строительство новых домов дает нам множество возможностей для установки качественной и эффективной изоляции наружных стен. Вы будете избалованы выбором. С ремонтом дома сложнее, но можно. Выбор изоляционного материала и метода укладки для ремонта будет более ограниченным и во многом будет зависеть от используемого метода возведения стены.

Независимо от того, занимаетесь ли вы ремонтом или изоляцией вновь построенных наружных стен, очень важно использовать изоляцию, имеющую значения R, подходящие для вашего климата. Он также должен соответствовать методам строительства и материалам, используемым для здания, а также типу устанавливаемой вами системы отопления и охлаждения. Руководствуйтесь различными местными и международными нормами и ознакомьтесь с доступными информационными бюллетенями для получения дополнительной информации.

Вам помогла данная статья? Поделитесь им со своей сетью здесь:

Q&A: Лучший подход к созданию стены R-50?

Т. Баркер планирует строительство дома с высокими эксплуатационными характеристиками в климатической зоне 7А, где количество градусо-дней отопления достигает 10 000 в год, а расчетная температура января достигает 20 градусов ниже нуля.

Хотя он все еще работает над своими планами, Баркер склоняется к дизайну с наружными стенами R-50, чтобы сделать дом максимально комфортным и снизить стоимость механических систем. Вопрос в том, как лучше всего получить это значение изоляции.

В сообщении с вопросами и ответами Баркер спрашивает: «Есть ли какие-либо хорошие отчеты, основанные на сравнении реального опыта строительства, по стоимости возведения стен с двойными стойками 2 × 4 (или 2 × 6) по сравнению с одинарными стенами 2 × 6 с наружной изоляцией?»

То, что он прочитал до сих пор, предполагает, что большинство стен с двойными стойками обрамлены 24-дюймовыми центрами. «Я думаю, что при минимальной разнице в стоимости, чтобы оставаться на 16 дюймов по центру, вы получаете лучшую отделку из гипсокартона и прочность стены на сдвиг для двухэтажного строительства», — говорит он.

Что показывают самые последние исследования в отношении материальных затрат, строительных работ, плюсов и минусов каждого из этих двух вариантов? Кроме того, есть ли на рынке изоляционные материалы с очень высоким коэффициентом сопротивления теплопередаче, которые могли бы подойти для его дома, например аэрогели на основе диоксида кремния? Это вопросы, поднятые в этом обзоре вопросов и ответов.

Стены с двойными стойками более практичны

Чтобы получить R-50 со стеной 2×6 плюс наружная пена, требуется много пены, говорит Дана Дорсетт, порядка 6 дюймов. Это делает конструкцию неудобной и может быть веской причиной для выбора варианта с двумя шпильками.

«Стена с двойными стойками гораздо практичнее, поскольку расстояние между стенами может быть разным — два фута толщиной не намного сложнее, чем фут», — пишет Дорсетт. «Вы должны обратить внимание на тепловые мостики черновых полов, ленточных балок и т. д., а плотная упаковочная целлюлоза становится тверже, образуя стекловолокно (которое, в отличие от целлюлозы, не провиснет и не осядет, если вы не достигнете заданной плотности) возможно, лучший вариант».

Что касается вопросов Баркера о самых последних исследованиях, Дорсетт указывает ему на исследование, проведенное Building Science Corp. Дорсетт говорит, что хотя оно и не такое новое, как хотелось бы Баркеру, оно все же дает дельные советы.

Но, добавляет он, забудьте про аэрогель. «Аэрогель смехотворно дорог и был бы полностью потрачен впустую в качестве заполнения полости, — говорит он, — но есть коммерческие продукты, предназначенные для обрамления краевых полос, основной рынок которых — это коммерческое строительство со стальными навесными стенами».

Это вопрос предпочтений строителя

Выбор между стеной с двойным каркасом и стеной с внешней изоляцией зависит от предпочтений строителя, говорит Майкл Мейнс.

«Те, кто предпочитает стены с двойными стойками и не любит работать с пеной, говорят, что стены с двойными стойками — это лучшее соотношение цены и качества, а монтаж пены снаружи затруднен», — пишет Мейнс. «Те, кто любит использовать пенопласт, говорят, что стены с двойными стойками требуют в два раза больше труда и вдвое больше материалов, и что установка пены снаружи не представляет большого труда. У меня был этот разговор со многими разными строителями, и большинство из них попадают в тот или иной лагерь».

С учетом сказанного компания Maines пришла к выводу, что пена для наружных работ является оптимальным вариантом, когда цель находится в диапазоне R-30. Для значений R 40 и выше стена с двойными стойками является более экономичным выбором. Разница в стоимости между стеной толщиной 8 дюймов и стеной толщиной 18 дюймов заключается только в дополнительной изоляции.

«В уравнении много переменных, — добавляет он, — поэтому ответ будет зависеть от вашей конкретной ситуации».

Выбор между 16-дюймовой и 24-дюймовой центральной рамой также не имеет четкого ответа. В то время как 16-дюймовый каркас не использует значительно больше материала, он использует больше, а дополнительные шпильки не делают здание существенно прочнее. (Однако в соответствии с Международным жилищным кодексом требуется, чтобы строители трехэтажных и более домов располагались на 16-дюймовых центрах.)

Изготовление корпуса для стен R-50?

«Могу я задать главный вопрос», — говорит Уолтер Альгрим. «Почему Р-50? Учитывая текущие цены на топливо, материалы и рабочую силу в большинстве мест, стена R-50 вряд ли оправдает свою стоимость в долларах и центах».

Если компания Barker добивается показателей производительности, необходимых для строительства пассивного дома, R-50 может иметь смысл. Или Баркер может жить в районе, где стоимость топлива необычно высока. Он предлагает Баркеру потратить некоторое время на бесплатную компьютерную программу под названием BEopt, разработанную Национальной лабораторией возобновляемых источников энергии, чтобы узнать больше об этих вариантах.

Установка изоляции стоимостью 50 рандов в стены и 100 рандов в крышу сэкономит около 500 долларов в год на отоплении и охлаждении, отвечает Баркер, в дополнение к 20 000 канадских долларов на механические системы. Эти сбережения за 15 лет составят не менее 25 000 канадских долларов.

«Дополнительные расходы на суперизоляцию и герметизацию дома площадью 2200 квадратных футов составят примерно 35 000 канадских долларов», — добавляет он. «Я могу жить с дополнительными затратами на лучший комфорт, более тихий дом и экологичность (никогда не думал, что услышу это от себя — LOL)».

С топливом действительно проблемы. На участке нет природного газа, и хотя пропан возможен, он дорог. Кроме того, Баркер не видит смысла в прокладке газовых линий в доме, когда будущее явно связано с электричеством.

Несколько читателей GBA подвергают сомнению оценки Баркера относительно того, сколько денег он сэкономит на затратах на эксплуатацию и установку ОВКВ. Действительно ли он сэкономит 25 000 долларов за 15 лет?

«Я не совсем ясно выразился, — говорит Баркер, — но я сравниваю R-50, «сверхизолированный, сверхгерметичный», со стандартом, по которому в этом районе строятся сегодня самые приличные дома, то есть примерно R- 24 стены, ACH50 = 3,0 и т. д. Это касается качества, с которым мой нынешний дом был построен 20 лет назад, поэтому я использую потребление электроэнергии и коммунальных услуг в этом доме, чтобы сделать некоторые сравнения. В итоге получится Р-35 или Р-40 вместо Р-50? Возможно, но он определенно будет гораздо более изолированным, чем R-24».

«При значении R всей стены R-30 или выше разница в стоимости между R-30 и R-50 для цельных стен или R-50 против R-100 на чердаке часто лучше тратится. при обновлении или тонкой настройке опций окна», — добавляет Дорсетт. «Рекомендация Уолтера по сохранению симуляции BEopt при корректировке конструктивных особенностей является хорошей. В большинстве климатических условий тепловые и охлаждающие нагрузки могут быть снижены до уровня, при котором может работать точечный обогрев/охлаждение, не переходя на R-50 для всей стены и R-100 для чердака».

Варианты наружной изоляции

Компания Barker провела небольшое исследование стоимости различных видов наружной изоляции и пришла к выводу, что минеральная вата является самым дешевым вариантом. По его словам, для достижения R-50 стоимость Rockwool толщиной 12 дюймов будет составлять около 2,05 долларов США за квадратный фут площади стены; EPS (13 дюймов) составит 3,59 доллара США за квадратный фут; XPS (10 дюймов) стоит 5,47 долларов США за квадратный фут.

Редактор GBA Мартин Холладей задается вопросом, почему Barker может выбрать XPS для наружной жесткой пены, когда большинство экологически чистых строителей предпочитают EPS или полиизоцианурат.

Баркер говорит, что хочет держаться подальше от полиизо из-за его пониженных R-значений при низких температурах и, как он подозревает, из-за некоторых экологических проблем.

Дорсетт предлагает рассмотреть регенерированный полиизо. «Большие промышленные и коммерческие плоские крыши обычно изолируются полиизолом или пенополистиролом, который часто заменяют и модернизируют во время замены кровли», — говорит он. «Использованный пенопласт — это «золото» для переработчиков материалов — они получают хорошую прибыль, даже когда перепродают его менее чем за 1/3 цены первичного пеноматериала».

Кроме того, добавляет он, снижение R-значения полиизо при низких температурах, вероятно, не так сильно, как думает Баркер.

Мнение нашего эксперта

Технический директор GBA Питер Йост добавляет:

Удивительно, что в таком подробном обсуждении характеристик стен не упоминаются окна. Это особенно верно, учитывая трудности, которые создают окна либо в 6-дюймовых наружных пенопластовых стенах, либо в стенах с двойными стойками. Какова их производительность по отношению к стенам? В чем повышенная сложность установки окон в толстых стенах? Необходимо принять множество решений и тщательно продумать детали.

Я решил спросить ведущего строителя пассивных домов Стива Бачека, что бы он предпочел для «суперизолированных и сверхплотных» стен в климатической зоне 7. Он предоставил рисунок в верхней части этой колонки и добавил:

«Я хотел бы сказать вам, что там есть настенная сборка «серебряная пуля», но — извините, я ничего не знаю.

«Когда дело доходит до усиленных стеновых конструкций, выбор обычно делается между более толстой рамой (например, 2×8+) или двойной стеновой сборкой. Я делал оба много раз, и у каждого из них есть свои плюсы и минусы. В целом я обнаружил, что все сводится к точке зрения строителя.

«Я могу заставить любую сборку работать хорошо, но сборщики добавляют к ней тег $.
