Лестница в многоквартирном многоэтажном жилом доме

Лестничные пролёты , оборудованные в многоквартирном м ногоэтажном доме, должны отвечать двум основным требованиям: во-первых, быть удобными, а во-вторых, безопасными. Требования по проектированию и возведению лестниц в многоэтажных домах с большим количеством квартир регламентируются основным строительным документом СНиП 31_01_2003 «Здания жилые многоквартирные».

Классическая современная лестница в многоквартирном доме

Вернуться к оглавлению

Содержание материала

• 1 Основные требования к лестницам в многоэтажных домах
• 2 Основные параметры лестниц
  • 2.1 Ступени
  • 2.2 Лестничные пролёты
  • 2.3 Лестничные марши
  • 2.4 Ограждения, поручни и барьеры

Основные требования к лестницам в многоэтажных домах

В вышеуказанном СНиП п рописаны следующие требования:

1. Наклон и ширина лестничных пролётов , параметры площадок и пандусов, высота проходов по лестницам, величина вертикали, горизонтальной плоскости ступеней, а также высота дверных проёмов обязаны быть таковыми, которые обеспечивают безопасное пользование ими.
2. Марши лестниц, которые оборудованы в многоквартирном доме повышенной этажности (от трёх этажей и выше), должны проектироваться уже от 105 см, а величина максимального уклона лестничного пролёта не должна быть больше чем 1: 1,75.
3. Безопасность пользования лестницей должны обеспечиваться возведением пандусов и поручней. Высота поручней проектируется не ниже чем 90 см. В случае же когда оборудуется внешняя лестница, данный показатель возрастает до 120 см.

   Чертеж лестницы в многоквартирном доме

4. Такие параметры ступеней, как высота и ширина, по всей протяжённости лестничного пролёта должны быть одинаковыми во избежание травм и ушибов при спешной ходьбе по лестнице. Эта особенность объясняется тем, что человек при ходьбе настраивается на определённый ритм и динамику движения, а при разности высот или ширины ступеней данный баланс сбивается, и ходьба по таким ступеням требует от человека дополнительного внимания и концентрации.
5. Единственным исключением, касающимся разности ширины ступеней, являются винтовые лестницы и лестницы с забежными ступенями. В данном случае по объективным техническим причинам ширина ступени на всей её протяжённости не может быть одинаковой. Но здесь действует другой норматив – ширина ступени в центральной её части должна быть не меньше 18 см.
6. Ограждения лестниц в многоквартирных должны быть непрерывными и быть оборудованными перилами.
   Пример устройства перил в многоквартирном доме

   По техническим требованиям поручни лестничных пролётов в многоквартирных домах не должны деформироваться под воздействием на них нагрузки величиной до 0,3 кН /м.

Вернуться к оглавлению

Основные параметры лестниц

К основным составляющим лестниц в многоквартирном доме (ступеням, пролётам , маршам, ограждениям, поручням, габаритам и т. д .) предъявляются определённые требования, способствующие обеспечению общей безопасности. Рассмотрим основные из них.

Ступени

Когда производили расчёты параметров при проектировании лестницы и ступеней , то за основу брали усреднённый размер человеческого шага, который составляет около 62 см. Для расчёта высоты ступени (m) и величины её проступи (sz ) используется простая формула:

2m+sz=62 см

Вышеуказанная формула даёт возможность произвести расчёт неизвестной величины при наличии данных о второй величине .

Схема устройства ступеней лестницы в многоэтажке

Например, зная высоту ступеней (которая, к слову , также достаточно легко рассчитывается при помощи простой формулы), легко рассчитать размер проступи, и наоборот. На что стоит обратить особое внимание при проектировании степеней? Все они должны обладать абсолютно одинаковыми параметрами. Не допускается даже малейшее отклонение от данного правила. Только при соблюдении этого требования лестница будет отвечать правилам безопасности.

Кроме правильно рассчитанных параметров ступени, очень важно правильно рассчитать угол уклона лестницы. Чрезмерно крутые, как, впрочем и сильно пологие, лестницы будут неудобны для пользования.

Все ступени должны обладать специальной нескользкой поверхностью, т. е . они не должны быть выполнены из скользкой плитки, либо сверху должны быть покрыты материалом с шероховатой поверхностью.

Монтаж специальных шероховатых панелей на ступеньки

Лестничные пролёты

Параметры лестничных пролётов напрямую зависят от числа ступеней, слагающих их. Существуют правила, что в помещениях общего пользования число ступеней в лестничном пролёте не должно быть меньше трёх , одна из которых является верхней фризовой ступенью, вторая – ступенью пролёта , а третья – нижней фризовой. Однако такие варианты в многоквартирных домах практически не встречаются, разве что в случае со ступенями крыльца.

Чаще всего лестничные пролёты состоят из 7–12 ступеней . Максимально допустимое число ступеней – 15, и крайне редко допускаются случаи с 20 ступенями.

При определении полезной ширины лестничных пролётов следует помнить, что под ней понимают ту поверхность, которая может беспрепятственно использоваться человеком для перемещения по лестнице. К ней не относится поверхность, занятая осветительными приборами или перилами.

Для многоквартирных домов без лифта величина полезной ширины лестничного пролёта составляет 140 см, а в домах с лифтом – 120 см.

Лестничные марши

Проектирование внутренних лестничных маршей в доме требует соблюдения следующих условий:

1. Нельзя допустить, чтобы с лестничного марша происходило открывание двери.
2. В лестничные марши ни в коем случае не должны внедряться такие элементы, как электро — или газосчётчик , пожарные щиты и т. д .

Ограждения, поручни и барьеры

Все лестницы и пандус, длина которого превышает 100 см, обязаны быть ограждены барьером или решёткой , высота которых не должна быть меньше 100 см, а расстояние между основными элементами ограждающих конструкций не должно быть меньше 10- 12 см.

Ограждения, как правило, устанавливаются с одной стороны лестничного пролёта . Однако в случае когда ширина ступеней превышает 3 метра, требуется оборудование двустороннего лестничного ограждения. Основное требование к поручням в основном касается безопасности передвижения детей и подростков, а потому они должны быть выполнены с такими параметрами, чтобы исключить возможность скатывания по ним.

Устройство и декор современных поручней в многоквартирном доме

Для удобства передвижения по лестнице детей рекомендуется оборудовать два ряда поручней, расположенных на разных уровнях по высоте. И в заключение ещё раз напоминаем, что лестница является местом повышенной опасности, а потому нельзя допускать передвижение по ней маленьких детей и престарелых людей без сопровождения взрослого здорового человека.

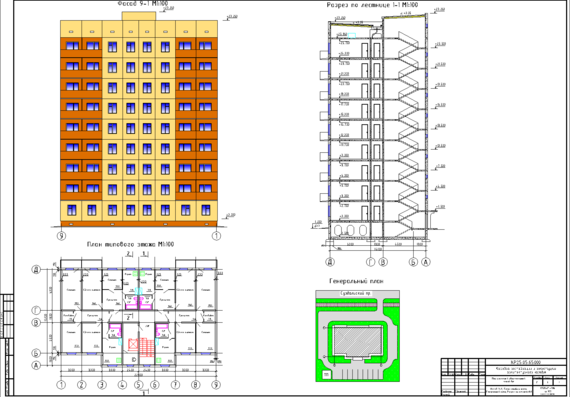

Чертеж фасада разреза здания с размерами. Фасады, планы, разрезы. Фасады

Назначение плана

При строительстве дома или отдельных частей наполнения здания обязательным условием является наличие проектной документации. К ней в том числе относятся и чертежи. Для дома готовится фронтальное изображение строения, а также его разрез вдоль осевой точки и проекция сверху. В том числе здесь отражается и строение лестницы в плане. Так вы получаете наглядный пример того, как она будет выглядеть в интерьере.

В современных условиях к стандартным чертежам и планам дополнительно делаются компьютеризированные версии, они позволяют визуализировать внешний вид дома и его элементов с любого ракурса в 3D-варианте.

План лестницы содержит все необходимые данные для строительства

Подъем на второй этаж может проектироваться уже после того, как строительство дома будет завершено. В этом случае нужно составить отдельный план. Его функциональные задачи, помимо визуальной демонстрации проекта будущей лестницы, заключаются в следующем:

• На нем отражаются все проектные данные с указанием конкретной области применения.
• Планировка облегчает работу строителям благодаря визуальному отражению размеров элементов конструкции и их положения.
• Позволяет заранее выявить недочеты в проекте.
• В составе общего плана дома отражается положение лестницы в пространстве.

Чертежи лестниц на второй этаж своими руками

Можно ли осуществить изготовление чертежа лестницы своими руками? Вполне, если рисунок будет показывать все необходимые параметры.

Желательно чертить каждый узел в Автокаде, в формате dwg с плагином SketchUp, Googleпоможет найти программу.

Здесь можно задавать условное значение max для каждого параметра узла (так, например, проектируют Ниву, когда размер детали 6х6). Первоначально стоит определиться с размерами лестницы на второй этаж, а также с видом конструкции.

Выделяют два вида лестниц, каждый из которых обладает своими отличительными чертами:

1. Маршевая. Такая лестница, как правило, прислоненная к стене в доме и с площадкой. Такие конструкции надежные, прочные и долговечные. Стоит заметить, что модель достаточно простая и отлично подходящая для двухэтажного дома. Такую лестницу можно сделать своими руками, но исключительно при соблюдении правил и стандартов ГОСТ.
2. Винтовая. Лестница такого типа должна устанавливаться профессионалом, так как требуется не только грамотная планировка, но и точные расчеты каждого параметра, для чего нельзя пользоваться стандартными данными. У такой конструкции есть свои преимущества, и состоят они в компактности.

Не требуется слишком много места для расположения строения, а также она сделает любое дизайнерское решение более интересным и необычным.

В расчете любой лестницы имеются определенные нюансы, которые отвечают за безопасность жителей. О том, как правильно рассчитать лестницу в зависимости от ее типа, расскажем в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/raschet-stupenej-lestnitsy.

Особенности чертежей разного типа

Для выполнения планировки лестницы на второй этаж применяются разные подходы. Некоторые аспекты также зависят от типа самой конструкции. Тем не менее можно выделить следующие способы отображения лестницы на плане:

• Вертикальная проекция. Это и есть разрез по вертикали вдоль лестничной конструкции. На нем наглядно просматриваются зубцы ступеней и отражаются их габариты. Также можно оценить её положение между двумя уровнями и в целом рассмотреть визуальные характеристики.
• Горизонтальная проекция. Другими словами, это вид сверху. На нем отражается положение ступеней по всей ширине. Это позволяет выделить наличие забежных элементов. Для винтовой сложной конструкции предусматривается обозначение скрытых ступеней штрих-пунктиром. Каждая ступень получает свой порядковый номер, начиная с нижней.
• Отражение на общем плане. В этом случае точка разреза может проходить как по самому маршу, так и перед ним. Обязательно указываются размеры ступеней и самого пролета, также на чертеж переносятся схематические изображения поручней.

Разновидности чертежей в зависимости от способа отображения лестницы на плане

Основы терминологии: разбираемся в спецификации клеток и площадок

Зачастую два описываемых понятия путают, объединяя их в нечто единое. На самом деле площадка является частью лестницы, которая размещается в границах клетки (клети, шахты). Там же располагаются наклонные лестничные марши со ступенями для подъема/спуска пешком. Их монтируют как раз меж площадок.

Чертеж общего вида и разреза лестничной клетки

В строительных стандартах дается четкое определение для обеих конструкций. Клетками называют пространство внутри многоэтажного здания, используемое для размещения лестниц. Все их разновидности разделяют на два вида:

• закрытые;

Не имеют световых проемов наружу, чаще всего используются в качестве эвакуационного пути

• открытые.

Весь спектр иных лестничных сооружений с естественным освещением и проемами в боковых перегородках и/или перекрытии под ногами
Подъемы в коттеджах в подавляющем большинстве случаев принадлежат ко второму типу. Строить посреди частного дома закрытый вариант смысла мало. Также в категорию открытых клетей относят лестничные конструкции снаружи зданий и сооружений. Т.е. все внутри ограждения такой лестницы – это и есть клетка.

На фото лестница для эвакуации, расположенная снаружи по фасаду строения

Теперь надо разобраться со вторым термином. Сначала определение. Лестничная площадка – это горизонтальная часть лестницы, располагающаяся между смежных маршей. Сделана она может быть из:

• дерева;

Если для изготовления лестницы выбрана древесина, то и площадка выполняется деревянной

• металла;

Главные особенности металлических платформ – абсолютная пожарная безопасность и долговечность сооружения

• железобетона.

Из армированного бетона лестницы сооружаются не только в многоэтажках, но и загородных коттеджах
Следующий нюанс в классификации лестничных конструкций – это их защищенность на случай пожара от огня и дыма. В частных домах возводятся самые простые лестницы без тамбуров и перегородок, предотвращающих распространение пламени. А в многоэтажных строениях общественного и жилого предназначения подобные незадымляемые сооружения наоборот являются нормой.

Чем выше класс защищенности клетки от дыма, тем выше шанс спастись при пожаре

Необходимые данные

Для отображения лестницы в плане необходимо собрать определенный перечень данных, на основании которых и будет составляться чертеж. Независимо от конкретного типа лестничной конструкции для дальнейшей работы вам нужно рассчитать и измерить следующие параметры:

• Высота пролета. Это расстояние между полом на первом и втором этаже. Чтобы узнать эту величину можно измерить высоту рулеткой или просто умножить расчетную высоту ступени на общее их количество.
• Расстояние между первой и последней ступенью. Измеряется по полу на первом этаже. Вместе с высотой и длиной лестницы образует прямоугольный треугольник.
• Длина марша. Это длина лестницы по косоуру. Так как измерить её достаточно трудно, обычно её определяют расчетным способом. Для этого нужно взять за основу вышеописанные показатели и суммировать их значения, возведенные в квадрат. Затем извлеките квадрат из результата, и вы получите длину вашей гипотенузы, то есть самого марша. Второй способ: умножьте ширину проступи на количество ступеней.
• Количество ступеней. Учтите, что для составления плана лестницы на второй этаж нужно от общего количества ступеней отнять 1. Это фризовая ступень на верхней площадке. При этом на чертежах она все равно отмечается.
• Уклон. Градус наклона марша относительно пола.
• Ширина лестницы. Это расстояние между краями ступени по её длине.
• Ширина проступи. Это основной параметр для любой лестницы, ведущей на второй этаж. Это расстояние от внешнего края ступени до внутреннего, иными словами, её ширина.
• Высота подступенка. Это также важный показатель. Определяется как высота ступени, то есть расстояние между двумя соседними проступями. При этом соотношение проступи и подступенка должно удовлетворять требования касательно ширины шага человека, уровня удобства и безопасности.

Базовые параметры, необходимые для правильного проектирования лестницы

Это базовые параметры, дополнительно могут понадобиться размеры забежных ступеней и площадок, также следует отметить на плане поручни.

Разрезы зданий

Какой бы простой ни была конструкция дома, для его постройки требуется разработать проект. Типовой проект включает в себя самую разную документацию, однако нам, как будущим владельцам жилья, наиболее интересными будут чертежи, визуализирующие запланированный результат.

Предлагаем ознакомиться Планирование дачного участка — основные принципы

Разрез и фасад

К таким чертежам в первую очередь относятся фасады и разрезы:

• Фасад – это изображение внешнего вида возводимой конструкции. Как правило, при построении фасадного чертежа учитываются не только несущие элементы, но и детали отделки, которые позволяют создать более точный образ дома.
• Разрез представляет собой графическое изображение дома, мысленно разделенного плоскостью на две или больше частей. На чертеже разреза показываются объекты, через которые проходит секущая площадь, а также объекты, которые находятся за ней.

Лестничная клетка многоквартирного дома

• Если фасадный чертеж дает представление о том, как дом будет выглядеть внешне, то наряду с планом разрез дома по лестнице или по другому элементу обеспечивает демонстрацию внутреннего устройства помещения.

Чертеж разреза по лестнице должен быть выполнен по определенным правилам:

• В целях наглядности секущая плоскость располагается таким образом, чтобы она проходила не только через один из лестничных маршей, но и через оконные либо дверные проемы. Если это невозможно, выполняется разработка дополнительной схемы.
• Построение начинается с нанесения осевых лини опор и несущих стен. Поверх осей вычерчиваем капитальные стены (наружные и внутренние), осуществлял привязку элементов к осям разбивки.
• Отмечаем вертикальные линии: уровень пола на первом и втором этаже, чердачное перекрытие, конек крыши, подошва фундамента.

• Вне контура основного здания наносятся вспомогательные линии, на которых указываются габариты проемов (оконных и дверных), общие размеры конструкции, отметки глубины закладки фундамента.

Естественно, это лишь самые общие требования. Если вы планируете делать чертеж своими руками, то стоит начать изучение правил с азов, поскольку в проектах имеет значения каждая деталь, начиная от типа и толщины линии и заканчивая размещением цифр, обозначающих размер. Ну, а если чертеж разреза лестницы нужен вам лишь для общего представления, то изложенной выше информации вполне хватит для получения удовлетворительного результата.

12 Основные компоненты строительной конструкции

Основными компонентами строительной конструкции являются фундамент, полы, стены, балки, колонны, крыша, лестница, и т. д. Эти элементы служат для поддержки, ограждения и защиты здания структура.

Рис.1. Основные элементы здания; Изображение предоставлено: Decole

Ниже перечислены 12 основных компонентов строительной конструкции.

1. Крыша
2. Парапет
3. Перемычки
4. Beams
5. Columns
6. Damp proof course (DPC)
7. Walls
8. Floor
9. Stairs
10. Plinth Beam
11. Foundation
12. Plinth

Contents:

• 1. Roof
• 2. Parapet
• 3. Гинтели
• 4. Лучи и плиты
• 5. Столбцы
• 6. Курс влажного доказательства (DPC)
• 7. Стены
• 8. Полы
• 9. Лестница
• 10. Плинт -луча
• 11. Цоколь
• 12. Фундамент

1. Крыша

Крыша является самым верхним элементом конструкции здания. Он покрывает верхнюю часть здания. Крыши могут быть как плоскими, так и наклонными в зависимости от местоположения и погодных условий местности.

2. Парапет

Парапеты представляют собой короткие стены, выступающие над плитой крыши. Парапеты устанавливаются для плоских крыш. Он действует как стена безопасности для людей, использующих крышу.

3. Перемычки

Перемычки устанавливаются над стенными проемами, такими как двери, окна и т. д. Эти конструкции выдерживают вес стены, перекрывающей проем. Обычно перемычки изготавливают из армированного цементобетона. В жилых домах перемычки могут быть выполнены как из бетона, так и из кирпича.

Подробнее: Строительство перемычек

4.

Балки и плиты

Балки и плиты образуют горизонтальные элементы здания. В одноэтажном доме верхняя плита образует крышу. В случае многоэтажного дома балка передает нагрузку от пола над плитой, которая, в свою очередь, передается на колонны. Балки и плиты изготавливаются из армированного цементобетона (ЖБК).

Подробнее: 21 Тип балок в строительстве

Подробнее: Типы плит

5. Колонны

Колонны представляют собой вертикальные элементы, возводимые над уровнем земли. Колонны могут быть двух типов: архитектурные колонны и несущие колонны. Архитектурные колонны сконструированы для улучшения эстетики здания, в то время как структурная колонна принимает на себя нагрузку, исходящую от верхней плиты, и безопасно передает ее на фундамент.

6. Влагонепроницаемый слой (DPC)

DPC представляет собой слой гидроизоляционного материала, наносимый на цокольный уровень для предотвращения проникновения поверхностных вод в стены. Стены возводятся над ЦОД.

Подробнее: Гидроизоляция (DPC)

7. Стены

Стены – это вертикальные элементы, поддерживающие крышу. Он может быть выполнен из камня, кирпича, бетонных блоков и т. д. Стены обеспечивают ограждение и защищают от ветра, солнечных лучей, дождя и т. д. В стенах предусмотрены отверстия для вентиляции и доступа в здание.

8. Полы

Пол – это поверхность, уложенная на уровне цоколя. Напольное покрытие может быть выполнено из различных материалов, таких как плитка, гранит, мрамор, бетон и т. д. Перед настилом грунт необходимо тщательно уплотнить и выровнять.

9. Лестницы

Лестница представляет собой последовательность ступеней, соединяющих разные этажи в конструкции здания. Пространство, занимаемое лестницей, называется лестницей. Существуют различные типы лестниц, такие как деревянная лестница, лестница из железобетона и т. д.

Подробнее: Что такое лестница?

10. Цокольная балка

Цокольная балка представляет собой балочную конструкцию, построенную либо на уровне земли, либо над ним, чтобы принять на себя нагрузку от стены, переходящей через нее.

11. Плинтус

Цоколь возводится выше уровня земли. Это слой цементного раствора, лежащий между подконструкцией и надстройкой.

12. Фундамент

Фундамент представляет собой конструктивный узел, равномерно распределяющий нагрузку от надстройки на подстилающий грунт. Это первая структурная единица, которая должна быть построена для любой строительной конструкции. Хороший фундамент препятствует оседанию здания.

Подробнее: Что такое фундамент?

Подробнее: Основание и надстройка в строительстве

Требования к наружным лестницам {Жилые и коммерческие объекты}

Внешние лестницы предъявляют особые требования и соображения при проектировании и строительстве. Международный жилищный кодекс (IRC) и Международный строительный кодекс (IBC) устанавливают стандарты для наружных лестниц. Строительные нормы и правила для наружных лестниц устанавливают критерии проектирования, использования, расположения и строительства наружных лестниц. Понимание требований кодекса наружной лестницы помогает обеспечить безопасную и долговечную лестницу для наружного использования.

IRC и IBC устанавливают требования к правилам внешней лестницы. IRC определяет код наружных лестниц жилых домов для домов на одну и две семьи и таунхаусов не более чем на три этажа выше уровня земли. IBC рассматривает код наружных лестниц для коммерческих, многоквартирных жилых домов, не подпадающих под действие IRC, и промышленных зданий.

Требования норм IRC к наружным лестницам жилых домов приведены в главе 3 «Планирование здания» в разделе R311.7 «Лестницы».

 Международные строительные нормы и правила для лестниц рассматриваются в главе 10 IBC, раздел 1011 «Лестницы», в котором определяются все общие требования к лестницам. Эти требования относятся и к наружным лестницам. Раздел 1027 IBC «Внешние лестницы и пандусы» определяет дополнительные критерии, необходимые для наружных лестниц.

Коды наружных лестниц аналогичны кодам внутренних лестниц, за исключением того, что внешние лестницы имеют дополнительные критерии дизайна, материалов, расположения и допустимого использования в качестве средства выхода.

Требования к наружным лестницам установлены для обеспечения общественного здоровья и безопасности для наружных лестниц, используемых в качестве средства выхода из коммерческих, жилых и промышленных зданий. Требования устанавливают стандарты для путей эвакуации, расположения, противопожарной защиты и материалов, используемых при строительстве наружных лестниц.

Международные строительные нормы и правила 2018 года для наружных лестниц содержатся в двух разделах IBC: Раздел 1011 «Лестницы» и Раздел 1027 «Внешние лестницы и пандусы». Поскольку IBC обновляется каждые 3 года, IBC 2018 года был обновлен по сравнению с главой 10 IBC 2015 года.

Строительные нормы IBC для наружных лестниц включают все общие требования к лестницам, указанные в Разделе 1011, а также дополнительные критерии для проектирования наружных лестниц, конструкции, и использовать.

IBC определяет наружную лестницу выхода как компонент выхода, который служит для удовлетворения требований к одному или нескольким средствам выхода, таким как необходимое количество выходов или расстояние доступа к выходу, и открыт для дворов, дворов или дорог общего пользования.

Внешняя лестница — это лестница, которая открыта наружу и ведет прямо наружу здания. Это могут быть сборные наружные металлические лестницы, бетонные лестницы, деревянные лестницы или любые другие конструкции. Раздел 1009 IBC, требования к доступным средствам выхода, позволяет внешней лестнице выхода, обслуживающей уровни, отличные от уровня выхода, быть частью доступных средств выхода.

Раздел IBC 1027 касается использования, расположения и отделения от здания наружных лестниц выхода.

Раздел 1027.2 IBC гласит, что наружные лестницы выхода не должны использоваться в качестве элемента необходимых средств эвакуации для помещений группы I-2 (круглосуточные медицинские учреждения). Для людей, не относящихся к группе I-2, наружные лестницы и пандусы должны быть разрешены как элемент необходимых средств эвакуации для зданий, не превышающих шесть этажей над уровнем земли или не являющихся высотными зданиями.

IBC Раздел 1027.3 гласит, что наружные трапы и пандусы, служащие элементом необходимых средств эвакуации, должны быть открыты не менее чем с одной стороны, за исключением необходимых несущих колонн, балок, поручней и ограждений. Отверстие может располагаться как по длине, так и по ширине лестницы.

Наружная лестница выхода с открытой стороной

Открытая сторона должна иметь не менее 35 квадратных футов общей открытой площади, примыкающей к каждому уровню пола и уровню каждой промежуточной площадки. Требуемая открытая площадка должна располагаться на высоте не менее 42 дюймов над соседним полом или уровнем площадки.

Раздел 1027.4 IBC гласит, что открытые площадки, примыкающие к наружным лестницам или пандусам выхода, должны быть дворами, дворами или дорогами общего пользования. Остальные стороны допускается ограждать наружными стенами здания.

В разделе 1027.5 IBC указано, что внешние лестницы и пандусы должны иметь минимальное расстояние противопожарной защиты 10 футов, измеренное под прямым углом от внешнего края лестниц или пандусов, включая площадки, до: соседних участков, других частей здания, других зданий. на том же участке, если наружные стены и проемы соседнего здания не защищены в соответствии с Разделом 705 на основе расстояния противопожарного разделения.

Эта мера предназначена для защиты внешней лестницы в случае пожара.

Раздел 1027.6 гласит, что наружные лестницы и пандусы должны быть отделены от внутренней части здания в соответствии с требованиями Раздела 1023.2. Отверстия должны быть ограничены обычно занятыми помещениями.

Есть несколько исключений из условия отделения от здания. Не требуется для зданий высотой не более 2-х этажей над уровнем земли, а для зданий группы Р-3 (небольшие спальные/жилые дома) высотой не более 4-х этажей, если лестница выходит прямо на уровень земли.

Ступени наружных лестниц, код

Ступени наружных лестниц должны соответствовать всем общим требованиям к ступеням, изложенным в разделе 1011.5 IBC «Ступени и подступенки». Минимальная глубина протектора должна быть 11 дюймов.

Кроме того, ступени наружных лестниц, являющиеся частью поверхности для пешеходных ступеней, также должны соответствовать разделу 1011.7.2 IBC для пешеходных поверхностей для наружного использования.

В разделе 1011.7.2 IBC указано, что наружные лестницы и наружные подходы к лестницам должны быть спроектированы таким образом, чтобы вода не скапливалась на пешеходных поверхностях.

Ступени и площадки наружных лестниц должны быть спроектированы так, чтобы их можно было легко сливать. Чтобы обеспечить дренаж, проектировщики лестниц могут включать дренажные отверстия в ступени лестницы, использовать наклонные ступени до 2-процентного уклона, использовать открытые подступенки (только для жилых лестниц IBC) или использовать ступени с отверстиями до 1/2 дюйма (до до 1-1/8 «проемов для размещения в промышленных зданиях).

Поручни для наружных лестниц, код

Поручни для наружных лестниц должны соответствовать всем общим требованиям к поручням IBC, изложенным в разделе 1014 «Поручни» и разделе 1011.11 «Поручни».

В разделе 1027.3 IBC указано, что наружные лестницы и пандусы должны быть открыты не менее чем с одной стороны, за исключением необходимых несущих колонн, балок, поручней и ограждений. Открытая сторона может быть по длине или ширине лестницы. Это означает, что для наружных лестниц потребуются ограждения и/или поручни вдоль открытой стороны.

Требования норм и правил для наружных лестничных площадок

Нормы правил IBC для наружных лестничных площадок также содержатся в разделе 1011.7.2 IBC в отношении поверхности лестниц для наружного использования.

Раздел IBC 1011.7.2 требует, чтобы наружные лестничные площадки были сконструированы таким образом, чтобы вода не скапливалась на поверхности для ходьбы.

Для обеспечения надлежащего дренажа поверхность площадки наружной лестницы должна иметь уклон до 2 %, иметь дренажные отверстия или использовать материал настила, такой как решетчатая решетка, с отверстиями до 1/2 дюйма (до 1-1/8 дюйма). проемы для использования в промышленных зданиях)

Внешние лестничные ограждения, код

Внешние лестничные ограждения должны соответствовать всем общим требованиям к ограждениям IBC, изложенным в разделе 1015 Ограждения.

В разделе 1027.3 IBC указано, что наружные лестницы и пандусы должны быть открыты не менее чем с одной стороны, за исключением необходимых несущих колонн, балок, поручней и ограждений. Открытая сторона может быть по длине или ширине лестницы. Это означает, что для наружных лестниц потребуются ограждения и/или поручни вдоль открытой стороны.

Ширина наружной лестницы, код

В качестве средства выхода внешние лестницы должны соответствовать всем требованиям, изложенным в разделе 1011.2 IBC по ширине и вместимости.

Минимальная ширина лестницы должна быть 44 дюйма, если только лестница не рассчитана на 50 человек, в этом случае минимальная ширина составляет 36 дюймов. ступени и подступенки лестниц. Высота подступенка лестницы должна быть не более 7 дюймов и не менее 4 дюймов.

Код IRC 2018 для наружных лестниц

Код IRC 2018 для наружных лестниц можно найти в разделе R311 «Средства эвакуации». Этот раздел включает все требования к лестницам, в том числе особые требования к наружным лестницам.

Раздел R311 также относится к разделу IRC R507.2.2, в котором определяются требования к пластиковым композитным настилам, ступеням, ограждениям и поручням для наружного применения.

Раздел R507.2.2 требует, чтобы наружные доски настила, ступени, ограждения и поручни из пластиковых композитных материалов соответствовали требованиям ASTM D7032.

Раздел R507.2.2.1 требует, чтобы пластиковые композитные настилы, ступени лестниц, ограждения, поручни или их упаковка были снабжены этикеткой, которая указывает на соответствие ASTM D7032 и включает допустимую нагрузку и максимально допустимый пролет, определенные в соответствии с ASTM D7032.

Раздел R507.2.2.2 требует, чтобы настилы из композитного пластика, ступени, ограждения и поручни имели индекс распространения пламени не более 200 при испытании в соответствии с ASTM E85 или UL 723, при этом испытательный образец оставался на месте во время испытаний. тестовое задание; за исключением пластиковых композитов, признанных негорючими.

Раздел R507.2.2.3 требует, чтобы пластиковые композитные настилы, ступени, ограждения и поручни, содержащие древесину, целлюлозу или другие биоразлагаемые материалы, были устойчивы к гниению в соответствии с ASTM D7032.

Раздел R507.2.2.4 требует, чтобы пластиковые композитные настилы, ступени, ограждения и поручни, содержащие древесину, целлюлозу или другие биоразлагаемые материалы, были устойчивы к термитам в соответствии с ASTM D7032.

Раздел R507.2.2.5 требует, чтобы пластиковые композитные настилы, ступени, ограждения и поручни устанавливались в соответствии с настоящими нормами и инструкциями производителя.

Крепление наружных лестниц, код

В разделе R311.5 указано, что внешние площадки, настилы, балконы, лестницы и подобные сооружения должны быть надежно закреплены к основной конструкции, чтобы выдерживать как вертикальные, так и боковые силы, или должны быть самонесущими. . Прикрепление не должно осуществляться с помощью ногтей на ногах или ногтей, подлежащих удалению.

Ступени наружных лестниц, код

Ступени наружных лестниц должны соответствовать всем общим требованиям к ступеням, изложенным в разделе R311.7.5.2 IRC. Глубина протектора должна быть не менее 10 дюймов.

Кроме того, в соответствии с разделом R311.7.5.4 наружные ступени лестниц из композитного пластика должны соответствовать положениям этого раздела и раздела R507.2.2, в котором говорится, что доски настила, ступени, ограждения и поручни из композитного пластика должны соответствовать требования ASTM D7032 и настоящего раздела.

Накладки на наружные лестницы, код

Накладки на наружные лестницы должны соответствовать требованиям раздела R311.7.5.

Выступы на ступенях, площадках и полах лестниц должны иметь радиус кривизны на выступе не более 9/16 дюйма или скос более 1/2 дюйма. На лестничных маршах должен быть предусмотрен носовой выступ не менее 3/4 дюйма и не более 1 1/4 дюйма.

Поручни наружной лестницы, код

Поручни наружной лестницы должны соответствовать всем общим требованиям IRC к поручням, изложенным в разделе R311. 7.8 Поручни. Высота поручня должна быть не менее 34 дюймов и не более 38 дюймов. Поручни должны соответствовать требуемому размеру захвата в соответствии с разделом R311.7.8.5. Поручни круглого сечения должны иметь диаметр от 1 1/4 до 2 дюймов.

В разделе R311.7.8.6 указано, что поручни из композитного пластика должны соответствовать требованиям раздела R507.2.2, который требует, чтобы поручни из композитного пластика соответствовали требованиям ASTM D7032.

Наружная лестничная площадка, код

Наружные лестничные площадки должны соответствовать требованиям раздела R311.7.6 Площадки для лестниц. Наверху и внизу каждого трапа должен быть пол или площадка, а ширина, перпендикулярная направлению движения, не должна быть меньше, чем обслуживаемый марш.

Наружное композитное покрытие, используемое для лестничных площадок, должно соответствовать положениям раздела R507.2.2.

Ограждение наружной лестницы, код

Ограждения наружной лестницы должны соответствовать всем общим требованиям IRC Section R312. 1 Guards.

Внешние пластиковые композитные ограждения должны соответствовать требованиям раздела R317.4, который ссылается на раздел R507.2.2. В соответствии с разделом R507.2.2 внешние пластиковые защитные ограждения должны соответствовать стандарту ASTM D7032.

Ширина наружной лестницы, код

В качестве средства выхода наружная лестница должна соответствовать всем требованиям, изложенным в разделе R311.7.1 IRC «Ширина».

Лестницы должны иметь ширину в свету не менее 36 дюймов во всех точках над разрешенной высотой поручня и ниже требуемой высоты перемычки.

Подступенок наружной лестницы, код

Подступенок наружной лестницы должен соответствовать разделу IRC R311.7.5 для ступеней и подступенков. Высота подступенка не должна превышать 7 3/4 дюйма.

Примечания к требованиям ADA к наружным лестницам

Стандарты доступности ADA и требования к доступным средствам эвакуации IBC применяются как к наружным, так и к внутренним лестницам, которые являются частью необходимых средств эвакуации.
