Проводка в каркасном доме — нормы, требования, правила

Опубликовано 01.10.2018 | Полезная информация

Поделиться статьей:

Главная причина того, что электрика в каркасном доме должна монтироваться не так, как в кирпичных или бетонных зданиях, это — риск пожара. Именно высокая горючесть деревянного каркаса и обшивки становится основным фактором как при выборе схемы монтажа (открытая или скрытая прокладка), так и при подборе материалов, которые будут использоваться в работе.

• Нормативные требования к прокладке проводки
• Рекомендации по безопасной организации электросети
• Подготовительный этап: проектирование и подбор материалов
• Открытая электропроводка в каркасном доме
• Скрытая электропроводка в доме каркасного типа
• Заземление как обязательный этап монтажа

При наличии знаний, навыков и определенной сноровки электрика (проводка) в каркасном доме может быть смонтирована и своими руками. Но если у вас есть сомнения, что вы все делаете правильно, то проектирование электрической сети и ее монтаж стоит поручить профессионалам.

Нормативные требования к прокладке проводки

Главная особенность каркасного здания – его высокая горючесть. Несущие конструкции в таких домах делают из деревянного бруса (пусть и обработанного антипиренами), для обшивки тоже используют материалы на основе натуральной древесины – от вагонки до плит OSB. В любом случае объект получается пожароопасным, и потому проводка должна быть обязательно защищена от огня.

Основную сложность составляют разночтения в нормативных документах:

• Согласно требованиям ПУЭ, провода в деревянных домах (а к ним относятся и каркасные) при скрытом монтаже должны прокладываться только в металлических трубах. Это значит, что ни гофру, ни металлорукава использовать нельзя.
• С другой стороны, СП 31-105-2002 (Документ, который регламентирует постройку жилых домов на деревянных каркасах с внутренней теплоизоляцией) допускает монтаж проводов в оболочках, изготовленных из материалов, которые не распространяют горение. Таким образом, гофру, металлорукава и кабель-каналы использовать можно.

На практике при проектировании коммуникаций в каркасном доме обычно ориентируются именно на СП 31-105-2002. Требования ПУЭ в этой части почти единодушно признаны устаревшими, потому даже сотрудники органов пожарной охраны практически не высказывают претензий при прокладке проводников в гофротрубах из негорючих полимеров.

Рекомендации по безопасной организации электросети

Когда прокладывается электропроводка в каркасном доме своими руками, важно соблюдать рекомендации по пожарной безопасности. Они достаточно очевидны, но следуя им, вы сведете к минимуму риск возгорания при перегрузках.

Вот эти рекомендации:

1. Распределение потребляемой мощности. Вся электрика должна быть разбита на группы, с таким расчетом, чтобы исключить перегрузку. Для приборов с большой потребляемой мощностью (электрокотел, бойлер, теплый пол) целесообразно выделить отдельную группу.
2. Обязательное использование защитной автоматики. УЗО и автоматы должны быть в щитке обязательно, а их рабочие характеристики должны соответствовать характеристикам группы, которая подключается с их помощью. В каркасном здании с его обилием горючих материалов предельно важно, чтобы автоматика срабатывала сразу, как только возникнет неполадка в работе сети.
3. Правильный подбор кабеля. Для монтажа проводки используются проводники, сечение которых соответствует плановой нагрузке. Чаще всего используются провода NYM или ВВГ: для освещения —3*1,5 мм2, для розеток — 3*2,5 мм2, для плит иди водонагреватели – до 6 мм2. Качество изоляции – критически важный параметр именно для каркасных зданий, потому покупать стоит изделия крупных компаний.

   Провод NYM для электропроводки
4. Электросеть должна быть смонтирована предельно надежно. Все соединения проводов должны находиться в распаечных коробках, а количество «скруток» нужно свести к минимуму (в идеале – полностью отказаться от них). Для соединения проводников подойдут пружинные или винтовые клеммы.

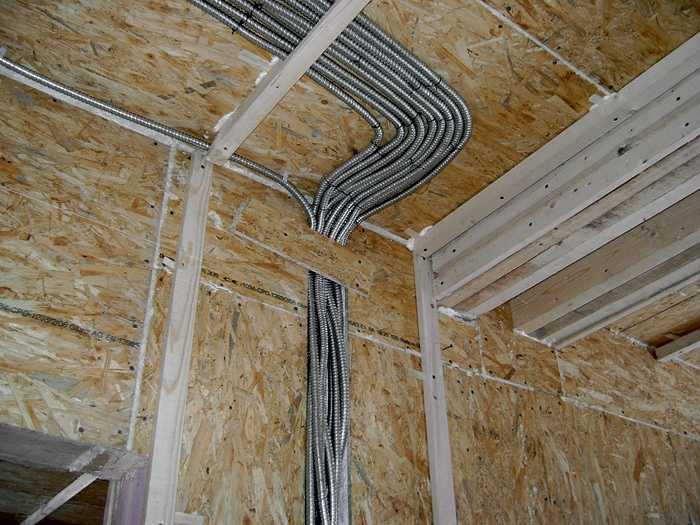

Также в список рекомендаций можно включить использование металлорукавов или гофортрубы при скрытом монтаже. В принципе, кабели NYM и ВВГ-НГ соответствуют требованиям нормативов по изоляции и огнезащите. Но все же дополнительный изоляционный контур повышает безопасность проводника, защищая его и от механических повреждений, и от воздействия влаги.

Подготовительный этап: проектирование и подбор материалов

Работы начинаются с составления плана. На плане отмечаются все «электрические точки» — розетки, выключатели, места установки светильников, распаечные коробки и т.д. После этого определяется место установки электроприборов и рассчитывается их суммарная мощность — на основе этой информации выполняем разбивку групп для распределения нагрузки.

Чтобы избежать пожара от скрытой проводки, материалы должны быть качественными, а монтаж — грамотным

После того как проект составлен, закупаются материалы с соответствующими эксплуатационными показателями. Для формирования электросети в каркасном доме нужны:

• Электрощит.
• Набор автоматики для щита – УЗО, устройства защитного отключения, входной автомат и т.д.
• Розетки.
• Выключатели.
• Кабель для ввода в дом с набором комплектующих для подключения к ЛЭП.
• Провода для разводки.
• Распаечные коробки.

Для открытого монтажа покупаются изоляторы. Если же планируется скрытая электропроводка в каркасном доме, то нужно приобрести кабель-каналы или гофрированные трубы.

Работы начинаются с ввода электричества в дом. Воздушное соединение выполняется с помощью самонесущих кабелей (СИП-1/СИП-2), которые нужно будет зафиксировать на ЛЭП с использованием прокалывающих зажимов. На входе в дом кабель закрепляется с помощью кронштейна, а сам кабель заводится в помещение через трубу из негорючего материала.

При подземной прокладке ввод оформляется по аналогичной схеме, а в качестве основного несущего проводника используется кабель ВБ6Шв или его аналог.

Внутри дома в месте ввода кабеля устанавливается распределительный щиток. Внутри щитка размещается вводной автомат, который обесточивает всю сеть при коротком замыкании или перегрузке. Здесь же устанавливаются автоматы на группы электрооборудования в самих помещениях.

Открытая электропроводка в каркасном доме

С использованием кабель-каналов

Следующий этап работы — монтаж электропроводки в каркасном доме. Также выполняется установка основных элементов оборудования: распаечных коробок, розеток и выключателей. В домах из горючих материалов часто применяют открытый вариант прокладки, который может быть реализован по одной из двух схем:

1. В кабель-каналах.
2. На изоляторах.

Технология работ при реализации первого варианта довольно проста. По трассам, размеченным на этапе планирования, на стены устанавливаем пластиковые короба, размер которых позволяет укладывать нудное количество проводов, идущих от щитков и распределительных коробок. Часть проводов можно заменить специальными плинтусами и багетами – в некоторых моделях предусмотрены ниши для прокладки проводников.

В кабель-каналы или плинтуса укладываем провода

В кабель-каналы или плинтуса укладываем провода, стараясь свести к минимуму их провисание – для фиксации проводников используем специальные защелки. Закрываем кабель-каналы/ниши плинтусов крышками, которые почти полностью изолируют внутренне пространство, защищая проводники от пыли и влаги.

На керамических изоляторах

Еще одна схема, по которой может монтироваться открытая электропроводка в каркасном доме, предполагает использование керамических изоляторов. Несмотря на то, что смотрится она несколько архаично, при соблюдении правил монтажа и выборе качественных комплектующих по надежности эта схема не уступает прокладке проводов в металлических трубах:

• По маршруту прокладки провода на стены устанавливаем керамические изоляторы (не более 4 см от распаечных коробок и щитков, не более 50 см на вертикальных и 40 см на горизонтальных участках).
• Витой провод в многослойно изоляции закрепляем на изоляторах, захватывая керамические крепления витками проводника.

Часто оба варианта комбинируют, например. Часть проводов прокладывая в пустотелых плинтусах, а часть – закрепляя на изоляторах.



Керамические изоляторы в ретро проводке каркасного дома

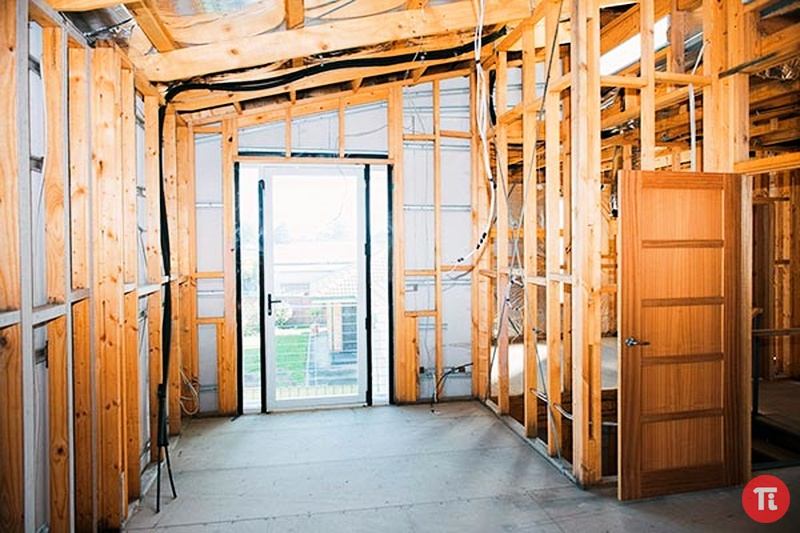

Скрытая электропроводка в доме каркасного типа

Перед пароизоляцией

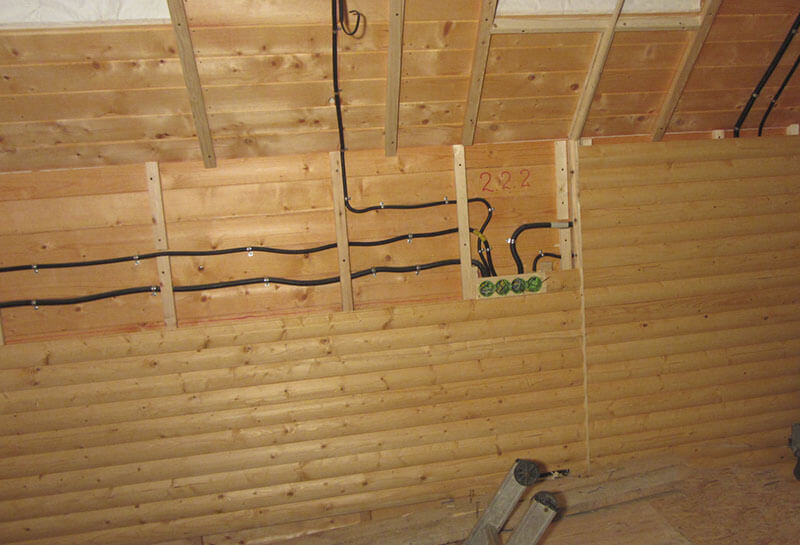

Прокладка коммуникаций в толще каркасных стена отличается большей трудоёмкостью. Но у нее есть один важный плюс – почти все элементы электросети находятся за обшивкой, и потому не бросаются в глаза. Так что, если вам важно сохранение красоты интерьера – выбирайте этот вариант.

Монтировать проводку скрытым способом можно по двум схемам. Первая предусматривает укладку проводов (в гофре или без нее) в слое контртеплоизоялции, который расположен внутри помещения перед пароизоляционной мембраной. Если такой слой есть — то его толщина обычно достаточна для:

• Прокладки проводов.
• Установки встроенных подрозетников, выключателей и распаечных коробок.

Плюсом этой технологии будет сохранение целостности стоек каркаса, а также отсутствие перфорации пароизоляционной мембраны.

За пароизоляцией

Если же контрутепления нет, т.е. обшивка находится сразу за пароизоляционным слоем (9с минимальным зазором), то провода протягиваются в толще утеплителя:

• Сначала по маршруту прокладки в стойках сверлятся отверстия, диаметр которых позволяет протянуть гофру или кабель в оболочке.
• По отверстиям прокладывается трасса из гофротруб или сам провод.
• На местах установки выключателей, светильников или розеток делаются петли свободного провода.

Обратите внимание! Именно на этом этапе желательно укладывать пароизоляционную пленку, потому. Если вы это сделаете раньше, то трудоемкость операций по монтажу проводки возрастет в разы.

• Затем в пароизоляционной мембране вырезаются отверстия, и в них вклеиваются подрозетники. Если вы не найдёте специальные модели с герметизирующими клапанами, то каждый установленный подрозетник придется по периметру оклеить полиэтиленом, чтобы сохранить герметичность.

Финальная часть работ – монтаж самих розеток и выключателей с подключением их к проводам в толще стен – выполняется после обшивки каркаса поверх утепления и пароизоляции.

Этот способ скрытой прокладки проводов более трудоемкий. Кроме того, он предполагает сверление стоек деревянного каркаса, а это снижает их несущую способность.

Заземление как обязательный этап монтажа

Электроприборы в доме должны быть заземлены:

• Для заземления в распределительном щитке монтируется отдельная шина, к которой присоединяются все заземляющие проводники.
• На участке возле дома монтируется контур заземления. Он представляет собой сварной треугольник со стороной не менее метра, с металлическими штырями и уголками, приваренными по углам. Длина заземляющих элементов должна достигать 3 м.
• При монтаже контура начала в треугольную траншею глубиной от 30-50 см вбиваются стержни, которые затем соединяются металлическими полосами с помощью сварки или болтового крепежа.
• К одному из углов заземляющего контура болтом с гайкой крепится проводник. Он заводится в дом и соединяется с шиной заземления в распределительном щитке.

Для повышения надежности заземления каркасного дома вместо кустарной конструкции можно использовать специальный заземляющий набор из омедненных проводников. Такие приспособления и служат дольше, и со своей основной функцией – отведением заряда в землю -справляются эффективнее.

Тестирование и введение в эксплуатацию

• Проверка сопротивления всех контуров.
• Проверка качества заземления.
• Тестирование сопротивления изоляции.
• Контрольные мероприятия по срабатыванию автоматов/УЗО.

Документ, который будет выдан после проверки электросети каркасного дома, почти гарантированно понадобится при установке, регистрации и пломбировке электросчетчика.

Электрика в каркасном доме будет безопасной и надежной только в том случае, если при ее установке будут использованы правильно подобранные материалы и комплектующие. Также очень важно проектирование электросети с учетом мощности приборов-потребителей и их расположения в здании – потому к работе над электрикой стоит привлекать квалифицированных специалистов с опытом работы на таких объектах.

Метки:

Электропроводка в каркасном доме своими руками

С каждым годом появляются всё новые и совершенные каркасные технологии в строительстве. И даже если вы не оканчивали специальных институтов и не обучались профессии строителя, каркасно-рамочным или каркасно-щитовым способом будет под силу самому построить дом. Электропроводка в каркасном доме, прежде всего, должна быть безопасной и надёжной. И в плане эстетичности желательно, чтобы она не портила весь общий вид, дизайн и стиль внутри строения. Поэтому рассмотрим все возможные варианты электрики для каркасного дома.

Содержание

• Планировка
• Ввод в дом
• Распределительный щиток
• Какой тип проводки выбрать?
• Проводка наружная
  • Открытый кабель
  • Электротехнические трубы
  • Кабель-каналы
• Проводка внутренняя
• Качественные материалы

Планировка

Как и для любого другого строения, вначале надо всё тщательно спланировать и схематически отобразить на бумаге. Продумайте, где будет располагаться распределительный щиток, входные двери в комнаты, так как возле них надо монтировать выключатели. Определитесь с местоположением осветительных приборов и бытовой техники, чтобы розетки находились рядом, а не пришлось потом кидать переноски через всё помещение.

Посчитайте нагрузки, чтобы правильно выбрать проводники по сечению и коммутационные аппараты по номинальному току. Также подобная планировка поможет вам определиться и с количеством необходимых материалов.

Ввод в дом

От магистральной линии электропередачи выполняется ответвление к вашему дому. Его монтаж производится воздушным либо подземным способом. В зависимости от того, какое необходимо напряжение (однофазное 220 В или трёхфазное 380 В), выбирается кабель, он будет трёхжильным (для 220 В) или пятижильным (для 380 В).

Вводной кабель приходит на счётчик электрической энергии, который по новым требованиям должен быть установлен с внешней стороны дома, чтобы контролёр мог беспрепятственно в любой момент снимать показания.

Счётчик должен располагаться в герметичном щитке или коробе, чтобы защитить его от воздействия атмосферных осадков.

От счётчика кабель необходимо завести внутрь дома. Для этого в стене просверливается отверстие, если дом двухэтажный, то лучше всего это делать на уровне межэтажного перекрытия. Кабель укладывается в гофрированную трубу, протягивается через проделанное отверстие, крепится в межэтажном перекрытии и далее прокладывается к вводному распределительному щитку.

Обратите внимание! После счётчика обязательно должен быть в схеме автомат, который послужит защитой для кабеля, идущего от прибора учёта до распределительного щитка в доме. Если произойдёт повреждение этого кабеля или короткое замыкание, то сработает защита – автомат отключится. В противном случае (если не будет автомата), может выгореть счётчик, а отключаться будет вся магистральная линия где-то в ТП или на подстанции.

Распределительный щиток

Вводной кабель заходит в распределительный щиток и подключается к вводному автомату, который по мощности должен быть таким же, как и тот, что стоит на улице после счётчика.

После вводного автомата вся коммутация в распредщитке производится согласно схеме. Подключаются автоматы отходящих линий, приборы защиты УЗО, дифференциальные автоматы. В идеале на каждую комнату каркасного дома должно отводиться два автомата (один для освещения, второй для подключения розеток). Для таких помещений, как санузел или кухня, необходимо устанавливать дополнительные автоматы для энергоёмкой бытовой техники.

Какой тип проводки выбрать?

Электропроводку в подобных строениях можно выполнять, как и в обыкновенных домах, двумя способами – наружным (или открытым) и внутренним (скрытым).

Вариант наружной разводки подразумевает монтаж проводов по стенным и потолочным поверхностям при помощи специальных кабель-каналов, электротехнических труб или открытым способом. Разводка выполняется, когда основные строительные этапы уже завершены.

Скрытая проводка в каркасном доме предполагает размещение проводников внутри стен и потолочных перекрытий. Снаружи будут только выключатели, розетки и кончики проводов для подсоединения осветительных приборов.

Монтаж такой разводки совмещают со строительством, пока стены внутри дома ничем не обшиты.

Пример на видео:

Каждый способ имеет свои положительные и отрицательные стороны.

Главный плюс внутренней проводки в том, что она эстетична, все проводники и соединения спрятаны, ничего не портит внешний вид помещения. Минусов у неё гораздо больше:

• Любой коммутационный аппарат (розетка или выключатель) установлен окончательно, перенести его куда-нибудь на новое место вы уже не сможете.
• Нет возможности периодически производить осмотр, и оценивать состояние электросети.
• Внутренняя проводка в материальном плане обходится дороже, чем наружная, к тому же требует немалых физических затрат.

• Страховые фирмы не рискуют оформлять договора на деревянные каркасные дома с электропроводкой внутреннего исполнения.
• Нет возможности в монтаже дополнительных точек (например, если понадобится в какой-то комнате ещё одна розетка).

Основным достоинством наружной проводки является её доступность, то есть она находится на виду и можно контролировать её состояние. Соответственно, есть возможность ремонта, в нужный момент вы можете заменить не только выключатель или розетку, но и провода.

Наружную электропроводку можно разветвлять, добавляя точки для подключения новой бытовой техники.

К минусам наружного варианта проводки можно отнести то, что она не всегда органично вписывается в общий интерьер помещений. Также, когда провода на виду, увеличивается риск их повреждения.

Как видите, все аргументы склоняются к тому, что электрика наружного исполнения в каркасном доме предпочтительнее. К тому же статистика говорит о том, что пожары чаще возникают в строениях со скрытой разводкой.

Проводка наружная

Наружная электропроводка в каркасном доме своими руками выполняется без особых проблем, существует несколько её вариантов.

Открытый кабель

Можно использовать жёсткий кабель с двойным или тройным изоляционным слоем, выполненным из негорючих материалов. К стенным поверхностям такой проводник крепится специальными скобами. Между стеной и кабелем необходимо укладывать асбестовую либо металлическую подложку, которая должна быть шире проводника на 1 см с обеих сторон. Это надёжный и экономичный способ прокладки, но не вполне эстетичный, особенно если необходимо рядом располагать несколько кабелей.

Когда дизайн помещений выполнен в ретро-стиле, то симпатично и оригинально будут смотреться витые провода на керамических или фарфоровых роликах (изоляторах).

Электротехнические трубы

Можно при наружной прокладке проводов размещать их в электротехнических гофрированных трубах, для изготовления которых применяют специальные негорючие материалы. В трубах можно поместить одновременно несколько проводников, к стенам они крепятся при помощи специальных клипс. Такая проводка выглядит компактно, к тому же труба изолирует кабель от легко воспламеняющихся поверхностей стен и защищает от возможных внешних повреждений. Но выглядит труба совсем не презентабельно, к тому же она слишком уж хорошо собирает на себе пыль, которую практически нельзя очистить.

Кабель-каналы

Гораздо аккуратнее, чем гофрированные трубы, будут смотреться кабель-каналы. Тем более что сейчас на рынке электротоваров можно подобрать их под любой интерьер (они выпускаются в разном цветовом исполнении).

Недостаток кабель-каналов в том, что они делают заметной кривизну стенных поверхностей.

Но так как в каркасном доме вряд ли можно встретить кривые оштукатуренные стены (чаще всего используются гипсокартонные листы или вагонка), то прокладка проводов в кабель-каналах считается хорошим вариантом.

Кабель-каналы представляют собой пластиковые короба, которые крепятся к стенам и потолкам с помощью клея или саморезов. Для их изготовления применяют огнеупорный высококачественный пластик. Они бывают разной ширины в зависимости от того, сколько кабелей и какого сечения одновременно в них прокладывается. Когда проводники будут уложены в короба, сверху они закрываются фиксирующимися крышками. Пример такой проводки на видео:

Ещё один недостаток применения кабель-каналов в том, что со временем каркасный дом даёт усадку, и пластиковые короба могут потрескаться. В этом случае электрическую разводку придётся переделывать. Но в то же время есть и преимущества такого способа прокладки – это дёшево и легко монтируется.

Проводка внутренняя

Самый главный нормативный документ электрика – ПУЭ (правила устройства электроустановок). Согласно этим правилам, внутренняя проводка (её ещё по-другому называют скрытой) в деревянных домах должна выполняться в металлических трубах. Так как каркасные домостроения выполняются из дерева, это требование необходимо соблюдать и для них. Представляете себе, в какие финансовые затраты может вылиться такое количество труб и их монтаж?

Можно применять металлические рукава или короба, однако если деньги позволяют, всё-таки используйте трубы. Эти вспомогательные средства должны иметь толщину стенок от 2,5 до 4 мм (в зависимости от сечения проводников), чтобы в случае короткого замыкания металлическая конструкция не прогорела. Желательно чтобы трубы внутри были прокрашены или оцинкованы, это защитит стенки от ржавчины. Пример на видео:

Естественно, что на пути прокладки кабеля будут встречаться изгибы и повороты, в этих местах трубы следует соединять с помощью сварки или резьбы. Очень удобно использовать медные трубы, они легко гнутся, однако это слишком дорого.

Чтобы не повредить изоляционный слой кабеля, на концах трубы монтируют пластиковые втулки.

Такой монтаж выполняют ещё на этапе строительства, к тому же, как видите, он достаточно затратный и в плане финансов, и в плане труда, времени и сил. Поэтому самый правильный выбор для каркасного дома всё-таки наружная электропроводка.

Качественные материалы

Перед тем, как сделать электропроводку, вам предстоит ещё выбрать и купить материалы. Помните, что от их качества напрямую зависит надёжность и безопасность электроснабжения вашего дома.

Если для того, чтобы подвести электричество к дому, вполне подойдёт жёсткий алюминиевый провод (типа СИП), то внутри строения всю разводку рекомендуется выполнять гибким медным кабелем.

Самым лучшим вариантом станет кабель марки NYM. Он маркируется 3х1,5 мм², где первая цифра «3» означает, что этот проводник состоит из трёх жил, одна из которых – фаза, вторая – ноль, третья – заземляющая (чаще всего она жёлтого цветового исполнения).

Цифра «1,5» означает сечение каждой жилы. Кабель такого сечения как раз подходит для выполнения всей осветительной проводки. Для подключения розеток потребуется проводник большего сечения (2,5 мм²), а для энергоёмкой бытовой техники, типа духового шкафа, водонагревателя, лучше брать кабель сечением 4-6 мм².

Для установки розеток и выключателей в каркасном доме следует выбирать металлические монтажные коробки.

Если для такого ответственного решения, как самому построить дом у вас есть время, силы, опыт и знания, то и электропроводка в каркасном доме вам будет по плечу. Но в случае возникновения малейшего вопроса, консультируйтесь со специалистами. Всё-таки с электричеством никогда нельзя переходить на «ты», от этого зависит безопасность человеческой жизни.

Понимание электрики и сантехники для вашего деревянного каркасного дома

Деревянные дома, спроектированные и построенные со знанием дела, являются энергосберегающими и требуют минимального обслуживания. От спа-ванной комнаты до драматического освещения деревянного каркаса, есть много личных штрихов, которые вы можете добавить в свой деревянный дом, чтобы сделать его уникальным. Тем не менее, есть важные соображения с точки зрения электропроводки и сантехники деревянного каркаса. Находитесь ли вы на этапе планирования своего нового дома или задаетесь вопросом об сантехнике бревенчатой ​​хижины, эти советы помогут вам принять разумное решение и избежать потенциально дорогостоящих ошибок.

На что следует обратить внимание при прокладке электропроводки в деревянном каркасном доме?

При установке электрической системы в доме любого типа лучше планировать заранее. Однако при электропроводке деревянного каркаса многое зависит от того, как спроектирован ваш деревянный дом.

Помните эти советы по электропроводке деревянного каркасного дома:

• Электропроводка с SIP-панелями не похожа на стандартные стены — Если вы используете конструкционные изолированные панели, наметьте свою электрическую систему в первоначальном проекте. SIP-панели с пенопластовым сердечником можно разрезать для проводки и светильников. После подключения заполните пустоты и кабелепроводы пеной, чтобы сохранить целостность изоляции.
• Резка SIP-панелей для прокладки проводов может занять много времени и средств. — Если вы не хотите резать панели, вы можете вырезать траншеи в балках, проложить провода под композитным полом или разместить проводку за плинтусами или внутренней отделкой . Проволочные канавки можно сделать вокруг деревянных подоконников, за шкафами и плиткой, а также под дверными проемами. Используйте эти варианты для захватывающего освещения деревянного каркаса.
• Упростите задачу с помощью гибридной конструкции – Использование традиционной каркасной конструкции для внутренних стен вашего деревянного каркасного дома позволяет использовать стандартную проводку, что может сэкономить ваши деньги.
• Используйте дополнительные брусья — Большая часть проводки будет проходить через внутренние перегородки вашего дома. Тем не менее, вы можете добавить ненесущие брусья для подвешивания потолочных светильников и потолочных вентиляторов.
• Электропроводка для беседки или павильона – В древесине можно вырезать паз для прокладки электропроводки. Крышка над проводами делается заподлицо с остальными брусьями, чтобы ни один из проводов не был виден.
• Планируйте заранее — Строительные чертежи вашего дома должны включать схемы электроснабжения, соответствующие действующим в вашем регионе нормам и правилам. Тесно сотрудничайте со своим электриком при проектировании дома.

На что следует обратить внимание при установке сантехники в деревянном доме

Лучшее место для ванных комнат и кухонь — там, где сантехника будет как можно короче. Это экономит деньги и облегчает ремонт, если вам когда-либо понадобится.

Как насчет водопровода в бревенчатой ​​хижине? Есть дополнительная проблема, где разместить трубы, особенно если вы хотите, чтобы на потолке и полу были открытые деревянные панели. Подумайте о том, чтобы приподнять часть пола в ванной комнате или поставьте короб для труб между балками рядом с ванной и унитазом. Убедитесь, что ваш план позволяет вам добраться до труб, таких как легкодоступная стена для коленей. Еще одним вариантом является джакузи с корпусом.

Помните о других проблемах с сантехникой в ​​деревянном доме:

• Работа с трубами в открытом деревянном каркасе одной стене или штабелировать на разных этажах, чтобы избежать ненужных трубопроводов. Трубы могут быть в шкафах, шкафах и других корпусах для легкого доступа.
• Следите за ключевыми деревянными брусьями – Разместите водопровод, систему отопления, вентиляции и кондиционирования воздуха и воздуховоды, чтобы они не мешали деревянным конструкциям.
• Остерегайтесь SIP и проблем с влажностью – Проветрите здание и проведите энергоаудит.
• Защитите открытое дерево – Учитывайте влажность и влажность при прокладке водопровода вокруг открытого дерева.

Когда начинается планирование электрических и сантехнических работ?

Планирование электрических и водопроводных систем с деревянным каркасом должно начинаться на начальном этапе проектирования. Таким образом, вы можете быть уверены, что ваши водопроводные и электрические установки соответствуют вашим потребностям, соответствуют местным строительным нормам, укладываются в ваш бюджет и не вызывают никаких проблем в будущем.

Практический результат

Проектирование вашего нового деревянного каркасного дома — увлекательное и, возможно, немного нервное занятие, потому что вам нужно учесть так много всего. Тем не менее, тщательное планирование электропроводки и сантехнических систем вашего деревянного каркаса сделает установку более гладкой и обеспечит более успешный результат. Поговорите с экспертами в Hamill Creek, чтобы спроектировать дом своей мечты.

Архив блога   /   Процесс строительства деревянного каркаса

Электропроводка в каркасном доме своими руками

Каждый год в строительстве появляются новые и совершенные каркасные технологии. И даже если вы не оканчивали специальные институты и не изучали профессию строителя, построить дом своими руками каркасно-каркасным или каркасно-панельным методом можно будет. Электропроводка в каркасном доме, в первую очередь, должна быть безопасной и надежной. А с точки зрения эстетики желательно, чтобы это не портило общий вид, дизайн и стиль внутри здания. Поэтому рассмотрим все возможные варианты электрики каркасного дома.

Содержание

• Планировка
• Ввод в дом
• Распределительный щит
• Какой тип проводки выбрать?
• Наружная проводка
  • Открытый кабель
  • Электрические трубы
  • Кабельные каналы
• Внутренняя проводка
• Качественные материалы

Планировка

Как и в любом другом здании, все сначала должно быть тщательно спланировано и схематично отображено на бумаге. Продумайте, где будет располагаться распределительный щит, входные двери в комнаты, так как возле них нужно монтировать выключатели. Определитесь с расположением осветительных приборов и бытовой техники так, чтобы розетки были рядом, и тогда вам не придется разбрасывать переноски по всей комнате.

Рассчитать нагрузки, чтобы правильно подобрать проводники по сечению и коммутационные аппараты на номинальный ток. Также такая планировка поможет вам определиться с количеством необходимых материалов.

Вход в дом

От главной линии электропередач к вашему дому проходит ответвление. Его установка осуществляется по воздуху или под землей. В зависимости от того, какое напряжение необходимо (однофазное 220 В или трехфазное 380 В), выбирается кабель, он будет трехжильный (для 220 В) или пятижильный (для 380 В).

К счетчику электроэнергии подходит вводной кабель, который согласно новым требованиям должен быть установлен снаружи дома, чтобы контролер мог в любой момент беспрепятственно снимать показания.

Счетчик должен располагаться в герметичном щите или боксе для защиты от воздействия атмосферных осадков.

От счетчика кабель нужно завести внутрь дома. Для этого в стене сверлится отверстие, если дом двухэтажный, то лучше всего это делать на уровне межэтажного перекрытия. Кабель укладывается в гофрированную трубу, протягивается через проделанное отверстие, закрепляется в межэтажном перекрытии и затем прокладывается к вводному распределительному щиту.

Внимание! После счетчика в схеме обязательно должен быть автомат, который будет служить защитой кабеля, идущего от счетчика к распределительному щиту в доме. Если будет повреждение этого кабеля или короткое замыкание, то сработает защита — машина выключится. В противном случае (если нет автомата) счетчик может сгореть, и вся магистраль будет отключена где-нибудь в ТП или на подстанции.

Распределительный щит

Вводной кабель выходит в распределительный щит и подключается к вводному автомату, который по мощности должен быть таким же, как и на улице после счетчика.

После вводного автомата все переключения в щите выполняются по схеме. Подключаются автоматы отходящей линии, устройства защиты УЗО, дифференциальные автоматы. В идеале на каждую комнату каркасного дома следует выделить два автомата (один для освещения, другой для подключения розеток). Для таких помещений, как ванная или кухня, необходимо устанавливать дополнительные автоматы для энергоемкой бытовой техники.

Какой тип проводки выбрать?

Электропроводка в таких зданиях может быть выполнена, как и в обычных домах, двумя способами — наружным (или открытым) и внутренним (скрытым).

Вариант наружной электропроводки подразумевает прокладку проводов на стеновых и потолочных поверхностях с использованием специальных кабель-каналов, электротруб или открытым способом. Маршрутизация выполняется, когда основные этапы строительства завершены.

Скрытая электропроводка в каркасном доме предполагает размещение проводников внутри стен и потолков. Снаружи будут только выключатели, розетки и концы проводов для подключения осветительных приборов.

Монтаж такой проводки совмещен со строительством, при этом стены внутри дома ничем не обшиты.

Пример видео:

Каждый метод имеет свои положительные и отрицательные стороны.

Основное преимущество внутренней разводки в том, что она эстетична, все проводники и соединения скрыты, ничто не портит внешний вид помещения. У нее гораздо больше недостатков:

• Любой коммутационный аппарат (розетка или выключатель) устанавливается полностью, его уже нельзя переместить куда-то на новое место.
• Нет возможности периодически осматривать и оценивать состояние электросети.
• Внутренняя проводка материально дороже внешней проводки, а также требует значительных физических затрат.

• Страховые компании не рискуют заключать договоры на каркасные дома с внутренней электропроводкой.
• Нет возможности установки дополнительных точек (например, если вам нужна еще одна розетка в какой-то комнате).

Главным преимуществом наружной проводки является ее доступность, то есть ее видно и можно контролировать ее состояние. Соответственно есть возможность ремонта, в нужный момент можно заменить не только выключатель или розетку, но и провода.

Наружная проводка может быть разветвлена ​​для добавления точек для новых приборов.

К недостаткам варианта внешней разводки можно отнести то, что она не всегда органично вписывается в общий интерьер помещения. Также, когда провода видны, возрастает риск их повреждения.

Как видите, все доводы склоняются к тому, что наружная электрика в каркасном доме предпочтительнее. Кроме того, статистика показывает, что пожары чаще возникают в зданиях со скрытой проводкой.

Внешняя проводка

Наружная электропроводка в каркасном доме своими руками делается без проблем, есть несколько ее вариантов.

Открытый кабель

Допускается применение жесткого кабеля с двойным или тройным изоляционным слоем из негорючих материалов. Такой проводник крепится к стеновым поверхностям специальными скобами. Между стеной и кабелем необходимо проложить асбестовую или металлическую подложку, которая должна быть на 1 см шире проводника с обеих сторон. Это надежный и экономичный способ прокладки, но не совсем эстетичный, особенно если несколько кабелей необходимо расположить рядом.

При оформлении помещения в стиле ретро красиво и оригинально будут смотреться витые провода на керамических или фарфоровых валиках (изоляторах).

Трубы электрические

Можно при прокладке проводов снаружи размещать их в электротехнических гофрированных трубах, для изготовления которых применяются специальные негорючие материалы. В трубы можно помещать одновременно несколько проводников; они крепятся к стенам с помощью специальных клипс. Такая разводка выглядит компактно, к тому же труба изолирует кабель от горючих поверхностей стен и защищает от возможных внешних повреждений. Но труба выглядит совсем не презентабельно, к тому же она слишком хорошо собирает на себя пыль, которую практически невозможно очистить.

Кабель-каналы

Кабель-каналы

будут выглядеть намного аккуратнее, чем гофротрубы. Тем более, что сейчас на рынке электротоваров их можно подобрать под любой интерьер (они доступны в разных цветах).

Недостатком кабельных каналов является то, что они делают заметной кривизну стеновых поверхностей.

Но так как криволинейные оштукатуренные стены в каркасном доме вряд ли можно найти (чаще всего используются гипсокартонные листы или вагонка), хорошим вариантом считается прокладка проводов в кабельных каналах.

Кабельные каналы представляют собой пластиковые коробки, которые крепятся к стенам и потолку с помощью клея или саморезов. Для их изготовления используется высококачественный огнеупорный пластик. Они бывают разной ширины, в зависимости от того, сколько кабелей и какого сечения в них одновременно проложено. При укладке проводников в короба их закрывают сверху запирающими крышками. Пример такого постинга в видео:

Еще одним недостатком использования кабель-каналов является то, что со временем каркасный дом дает усадку, а пластиковые коробки могут треснуть. В этом случае электропроводку придется переделывать. Но в то же время у этого способа укладки есть преимущества – он дешев и прост в монтаже.

Внутренняя проводка

Важнейшим нормативным документом электромонтера является ПУЭ (правила устройства электроустановок). Согласно этим правилам, внутреннюю проводку (ее еще называют скрытой по-другому) в деревянных домах необходимо проводить в металлических трубах. Так как каркасные дома изготавливаются из дерева, то и для них необходимо соблюдать это требование. Вы представляете, к каким финансовым затратам может привести такое количество труб и их установка?

Металлические гильзы или короба можно использовать, но если позволяют деньги, то все же используйте трубы. Эти вспомогательные устройства должны иметь толщину стенки от 2,5 до 4 мм (в зависимости от сечения проводников), чтобы в случае короткого замыкания металлическая конструкция не выгорела. Желательно, чтобы трубы внутри были окрашены или оцинкованы, это защитит стены от ржавчины. Пример видео:

Естественно, при прокладке кабеля будут изгибы и повороты; в этих местах трубы следует соединить сваркой или резьбой. Очень удобно использовать медные трубы, они легко гнутся, но это слишком дорого.

Чтобы не повредить изоляционный слой кабеля, на концах трубы монтируются пластиковые втулки.

Такой монтаж выполняется еще на стадии строительства, причем, как видите, достаточно затратен как по финансам, так и по трудозатратам, времени и усилиям. Поэтому самым правильным выбором для каркасного дома все же является наружная электропроводка.

Качественные материалы

Перед тем, как сделать электропроводку, вам еще предстоит выбрать и купить материалы. Помните, что от их качества напрямую зависит надежность и безопасность электроснабжения вашего дома.
