Лучший проект электропроводки в частном доме

Схема электрической сети частного дома

Проектирование электропроводки в частном доме дело достаточно хлопотное, но вполне осуществимое даже без наличия специальных знаний. Достаточно лишь взвешенно подойти к данному вопросу. Ну а наши советы, приведенные в этой статье, позволят вам пошагово создать собственный проект электропроводки для любого частного дома.

Содержание

• Схема электрической сети дома
• Проектирование электрической сети дома
  • Выбор способа монтажа электропроводки
  • Расчет суммарной нагрузки дома
  • Распределение нагрузок по группам
• Выбор электропроводки
• Вывод

Схема электрической сети дома

Любая разработка проекта электрической сети начинается с определения суммарной мощности потребителя, в данном случае нашего дома, и ее схемы питания. И если суммарная мощность потребителя в нашем случае определяется энергоснабжающей компанией, которая устанавливает лимит потребления, то схему внутренней электрической сети мы вправе проектировать самостоятельно.

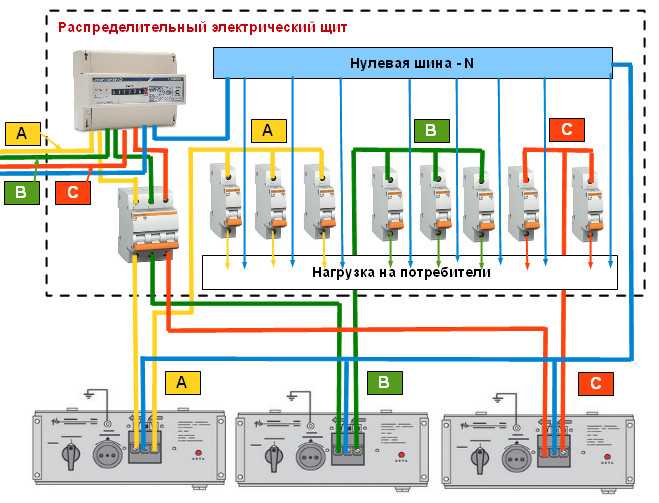

Электрическая схема распределительного щита частного дома

Итак:

• Устройство электропроводки в частном доме выглядит следующим образом. На наружной стене дома энергоснабжающая компания устанавливает вводной автомат и счетчик. Подключение этих электрических аппаратов так же выполняет энергоснабжающая компания.
• А вот после счетчика, ввод в дом, подключение к распределительному щиту и разводку по дому мы уже выполняем самостоятельно. И здесь мы вправе выбирать удобную нам схему электроснабжения.
• Обычно схема электроснабжения дома выглядит следующим образом. Кабель или СИП провод от счетчика подключается непосредственно на шины нашего распределительного щита. От этих шин запитываются отдельные группы электроснабжения. Каждая группа имеет свой силовой автоматический выключатель, установленный на фазном проводе. Нулевой и защитный провод каждой группы не должны иметь коммутационных аппаратов.

Обратите внимание! Нулевой провод отдельных групп может иметь коммутационный аппарат, только в случае подключения через автомат УЗО.   Автомат УЗО может устанавливаться как на отдельную группу, так и в качестве вводного для всех групп. Вопрос выбора места установки УЗО не нормируется нормами ПУЭ и остается спорным вопросом. Но исходя из опыта эксплуатации и личного мнения автора этих строк советуем вам устанавливать их отдельно для каждой группы.

• Далее провод или кабель от каждого группового автомата монтируется к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
• От распределительных коробок электропроводка распределяется к конечным потребителям – розеткам и выключателям.

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме

Итак:

• Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
• Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
• Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

• Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
• Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
• Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов

• Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

• Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Обратите внимание! Для питания мощных электроприемников таких как электрическая печь допускается установка групповых автоматов с номиналом в 25А.

• Распределение нагрузки по группам следует производить исходя из их расположения и типа нагрузки. Так достаточно часто групповые линии сети освещения отделяют от групп питания розеток. Но это не является обязательным, а в некоторых случаях не целесообразно.

Схема совмещенной электрической группы

• Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома. Обычно это 1 – 2 смежных комнаты.
• Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам. Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

Обратите внимание! Розетки в ванной комнате допускается устанавливать только при наличии в группе в которой установлена розетка автомата УЗО. При этом согласно ПУЭ номинальный ток утечки для такого коммутационного устройства нормируется током утечки в 30мА.

• В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
• Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Выбор электропроводки

Перед тем как самому провести электропроводку в частном доме стоит побеспокоится и о расчете ее сечения. Ведь именно от этого фактора зависит ее долговечность и пожарная безопасность. Особенно актуален данный вопрос для домов из горючих материалов.

• Согласно п.7.1.34 ПУЭ в жилых домах с 2001 года следует применять только медные кабели и провода. До этого допускались провода из алюминия, которые часто можно встретить в старых домах.
• Что касается сечения проводов, то оно должно выбираться исходя из нагрузки на групповой линии. Но дабы не делать массу расчетов и упростить выбор, можно исходить из номинальных параметров групповых автоматов.
• Кроме того, при выборе сечения проводки следует учитывать способ прокладки проводов. Ведь теплоотдача для проводов, проложенных скрытым и открытым способом разная. В связи с этим хоть и незначительно, но в зависимости от нагрузки их сечение отличается.
• Выбор производим по табл.1.3.4 ПУЭ. Кроме нагрузок и способа прокладки она учитывает и такой параметр как вид провода.

Таблица выбора сечения медного провода

• Но как бы не была выбрана электропроводка самому в частном доме следует помнить, что сечение должно быть не меньше приведенного в табл. 7.1.1 ПУЭ. Для групповых линий она должна быть не менее 1,5 мм².

Вывод

В нашей статье мы привели основные этапы проектирования электрической сети в частном доме. Как видите в этом нет нечего сложного, а видео на нашем сайте еще больше должно облегчить эту задачу. Главное подойти к этому вопросу внимательно и взвешенно и у вас наверняка все получится.

Расчет электропроводки в частном доме • Energy-Systems

Расчет мощности в частном доме

Сегодняшняя статья в первую очередь будет интересна тем людям, которые только приобрели частный загородный дом и собираются проводить в нем ремонтные работы, или просто решили планово поменять электрическую проводку в доме. На примере стандартного одноэтажного загородного дома, советской постройки, и проводкой, монтаж которой датируется 80-ми годами прошлого столетия, мы вам расскажем, как рассчитать новую электропроводку, на что нужно обратить внимание и с какими нюансами и трудностями вам пройдется столкнуться при выполнении электромонтажных работ.

Выполнять подобные работы самостоятельно не рекомендуется. Для этого есть специализирующиеся компании, которые в сжатые сроки качественно и надежно проведут все необходимые работы. Но вы, как хозяин помещения, обязаны, хотя бы в теории, представлять, как это делается, для того же контроля компании подрядчика. Итак, по порядку…

Для расчета электропроводки в частном доме необходимо выяснить, какое именно напряжение подведено к дому. В нашем случае к  дому была подведена однофазная линия мощностью в 11,00 КВт. Современные реалии диктуют совершенно другие требования к мощности электрической сети, поэтому мощность необходимо увеличить. Но для того, чтобы посчитать, какая именно мощность нам необходима, нужно составить план-схему новой проводки, где будет указано точное количество электрических точек в доме (розетки, выключатели освещение), в зависимости от мощности используемых электрических приборов выбрать провода с нужным сечением, а также автоматические выключатели с необходимой рабочей силой тока.

План-схема выполняется следующим образом. В специализированных инженерных программах рисуется план-схема дома, в котором точно указывается месторасположение всех электрических точек и разбитие их на группы. В зависимости от того, какие именно электроприборы будут питать розетки, на каждую группу рассчитывается необходимая рабочая сила тока. Как это делается, можно прочитать в статье: «Как рассчитать мощность автомата?»

По предварительному подсчету сумма номинальных мощностей бытовых электрических приборов в доме составила 35,00 КВт. А постоянно действующая мощность составила 15,00 КВт. Соответственно мощности сети в 11,00 КВт не достаточно. Поэтому стал вопрос замены однофазного подключения на трехфазное.

Для подключения трехфазного питания нужно получить разрешение на трехфазный ввод. Разрешение выдает районное отделение энергосбыта. Сначала пишется заявление о прошении увеличения мощности на имя главного инженера. Заявление подписывают, и выдается разрешение. Документ подается в Облэнерго, и заключается договор о технических условиях присоединения. Уже после проведения технического осмотра и допуска (пишется очередное заявление), у нас появилось напряжение в 380 Вольт, а мощность P= 32,00 КВт.

Расчет электропроводки

Далее необходимо правильно подобрать провода по сечению. Это очень важно, т.к. если провод не будет соответствовать всем требованиям надежности (выберете не то сечение), его перегрев может привести к замыканию и пожару. Нужно выбирать провод по величине тока, который он способен пропускать через себя длительное время. В нашем случае для присоединения дома к электросети подходит больше всего кабель ВБ6Ш 4-х жильный, с 16 мм² (сечение). Однако стоит пояснить, что такой кабель предназначен для проводки под землей, при воздушном  вводе используется кабель марки СИП. Обязательно кабель должен быть медным и четырехжильным.

А вот для внутренней разводки мы выбрали кабель серии ВВГнг и NYM. Сечение у них бывает разное от 1,50 кв. мм. до 4, 00кв.мм. и от 1 до 5-ти жильных вариантов. Тут уже подбираете, какие лично вас устроят варианты. Для нашего одноэтажного дома хватило 234 метров, помните при закупке кабелей необходимо делать зазор на длину провода около 15 %.

Часто у домовладельцев возникает вопрос относительно целесообразности установки УЗО (устройство защитного отключения). В условиях постоянных скачков электроэнергии на загородных участках УЗО просто жизненно необходимо. Устройство защитного отключения препятствует возникновению пожара и защищает от поражения электрическим током.

 Пример проекта электропроводки в частном доме

Назад

1из20

Вперед

Также многие владельцы загородных домов очень часто допускают ошибку, устанавливая выключатель дифференциального тока (УЗО) с током утечки на 300 мА, руководствуясь правилом – «чем мощнее, тем лучше». Однако это не совсем так. УЗО с током на 300 мА спасет только от очень больших утечек тока (свыше 100 мА), поэтому целесообразнее устанавливать устройство защитного отключения с высокой чувствительностью в 30 мА. Такой аппарат защитит от всех видов перемыканий, утечек и перегруженностей (даже от самых коротких).

Монтаж электропроводки

Завершающим этапом работ по электроснабжению является электромонтаж и монтаж проводки. Т.к. дом не кирпичный, а из газоблоков, вопрос по поводу определения способа монтажа не возник. В данном случае лучше всего подходит скрытый монтаж. Обобщу, что к этому моменту у нас уже все было закуплено и были готовы чертежи. Стены можно легко штробить электролобзиком, а выдалбливать стамеской. Также важно то, что кабели изначально проложили в гофротрубах с протяжкой и диаметром от 15 до 30 мм, до того, как заложить в штробу. А потом, как обычно, закладывали их (уже заправленные в гофру) в уже готовые штробы и штукатурили.

Еще хотел бы обратить внимание на один очень важный момент: это заземляющий контур электрической системы дома. В нашем случае этот вопрос решился довольно просто: соединили три уголка из металла, размером 50х50 мм, длиной по 2,5 и толщиной 5 мм. Вбили стержни, на расстоянии в 3 м. (в подполье технического помещения). Объединили общей полосой стальной треугольник, и соединил конец заземляющего провода с заземляющей шиной в щитке.

Ну и наконец – «да будет свет»!

Сегодня мы описали лишь поверхностно работы, которые необходимо выполнить по электроснабжению частном доме, более детальную информацию можно найти на нашем сайте в тематических разделах.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Программа проектирования электропроводки в доме

Составление схем – неотъемлемая часть работы электрика при монтаже новых электрических сетей. Для упрощения и автоматизации этого процесса используется программа проектирования электропроводки в доме. Существует достаточное количество приложений, оказывающих существенную помощь – специализированная «программа» не только сэкономит бумагу и время, но и подскажет, если в составленную схему при расчетах закрадется ошибка.

Контент

• Платные приложения с демоверсиями
• Бесплатная программа для расчета электропроводки
• Пример работы в программе «Электрика»
• В итоге — когда нужны программы для создания схем

Платные приложения с демоверсиями

Казалось бы, специализированные программы — это исключительно прерогатива крупных разработчиков, которые делают ПО на коммерческой, платной основе. В какой-то мере так и есть – признанным лидером является программа AutoCAD, возможности которой позволяют не только чертить схему электропроводки, но и работать над проектами, требующими участия сразу нескольких специалистов. Созданная схема доступна каждому из них для внесения правок онлайн, которые сразу же будут доступны другим сотрудникам компании. Первоначальные версии программы позиционировались скорее как простая «электронная чертежная доска», но со временем она развилась в мощный инструмент, состоящий из нескольких блоков для специалистов разных областей, в том числе и электриков.

Отечественный аналог NanoCAD — это тоже программа для черчения, которая по отзывам пользователей имеет не меньший функционал, но приятно радует стоимостью, которая в несколько раз ниже, чем у AutoCAD.

Несмотря на то, что обе эти программы изначально были сделаны на платной основе, у каждой из них есть бесплатная версия, хоть и с урезанным функционалом.

Еще в таком виде позволяют нарисовать схему монтажа одно- или трехфазной электропроводки в квартире или для дома.

Графический редактор Eagle для электрических схем и чертежей печатных плат — также доступен в платной и бесплатной версиях. Программа позволяет работать в ручном и автоматическом режимах — а полноценная однолинейная схема подключения не проблема даже для бесплатной версии. В отличие от предыдущих программ, его можно использовать на ПК с операционными системами семейства Linux (NanoCad написан исключительно для Windows, также AutoCAD может работать с ИО или Android).

Elf — это целый комплекс САПР от компании «Лира-Сервис». Инженера-электрика заинтересуют такие возможности, как создание чертежной документации, большой набор условных обозначений и возможность использования своих, расчет прокладки труб в монолитно-панельных конструкциях, определение длины проводов и многие другие. Среди основных достоинств программы пользователи отмечают быстрое создание спецификаций и относительную простоту освоения функционала.

Вы также можете воспользоваться онлайн-сервисами, которые работают за определенную абонентскую плату, но гарантируют отличный результат работы и круглосуточную поддержку. Презентация одного из них, CAD5d, в следующем видео:

Бесплатная программа для расчета электропроводки

Помимо платных приложений для инженеров-проектировщиков существует изрядное количество бесплатных программ. Одни из них пишутся энтузиастами для собственных нужд, другие создаются в качестве альфа- и бета-тестов для проектов, которые после отладки станут коммерческими продуктами. Также есть приложения, которые написаны для свободного доступа и существуют за счет добровольных пожертвований пользователей, которым программа действительно облегчает процесс работы.

Из полностью бесплатных приложений для ПК заслуженной популярностью у пользователей пользуется программа для автоматизации проектирования электропроводки в доме — «Электрика».

Только базовые функции позволяют выполнять следующие действия:

• Рассчитать линию электроснабжения.
• Рассчитайте возможную потерю напряжения в сети.
• Выберите подходящий размер провода.
• Предсказать необходимое количество кабелей (плюс запас).
• Составьте схему электропроводки (с учетом мощности электроприборов и ламп освещения) и привяжите ее к поэтажному плану.

Кроме того, программа «Электрика» содержит отдельный модуль для расчета заземления частного дома или подстанции.

Mobile Electric — приложение для смартфонов на базе ОС Android — как и большинство программ из Google Play, бесплатное, но периодически будет показывать рекламу. При желании баннеры можно отключить, купив лицензию. Функционал «Мобильного электрика» позволяет выполнять все виды расчетов, которые приходится производить при проектировании электропроводки квартиры или дома, в чем дополнительную помощь оказывают встроенные калькуляторы и преобразователи, а также справочники. которые доступны онлайн и оффлайн (ПУЭ России, Украины, стандарты NEC 2011 и аналогичные документы).

Весь функционал подробно описан в Google Play, где приложение оценивается пользователями на 4,6 балла из 5 возможных.

QElectroTech — это небольшое, но функциональное настольное приложение, которое позволяет рисовать проводку для дома или рисовать схему электронной платы. Программа может быть установлена ​​на компьютеры под управлением операционных систем Windows, Linux или Mac OS X, имеет интуитивно понятный интерфейс и содержит обширную базу готовых элементов. Если какой-то детали еще нет в каталоге, то просто нарисуйте ее сами — программа сохранит ее для дальнейшего использования.

Процесс работы в программе в следующем видео:

Также многие электрики рекомендуют программу схема 1-2-3 — действительно удобное и бесплатное приложение. Единственный его существенный недостаток в том, что это специализированный инструмент для создания схемы электрощита дома — с помощью 1-2-3 создать полную схему электропроводки не получится. Если использовать программу по назначению, то это очень удобный инструмент, позволяющий произвести все необходимые расчеты, получить наглядный образ готового щита, создать и отправить на печать этикетки на все его элементы, как того требуют правила. ПУЭ.

В качестве альтернативы для аналогичных задач можно использовать XL Pro², XL Pro³ от Legrand или Rapsodie от Schneider-electric.

Пример работы в программе «Электрика»

Самое простое, что может сделать эта программа, это помочь рассчитать количество провода, необходимого для замены электропроводки в помещении. Режим подсчета включается из главного окна программы нажатием на кнопку «метровка», после чего откроется окно ввода исходных данных.

Программа покажет схематическое изображение помещения с нанесенными на чертеж размерными метками и для ввода числовых значений возле каждого из них есть окошко. Для расчетов потребуются следующие данные: длина, ширина и высота помещения, количество розеток и их высота от пола, количество осветительных приборов и необходимых к ним выключателей.

Программа рассчитывает количество кабеля, необходимого для одной отдельной комнаты — чтобы получить общее количество, расчеты необходимо повторить для каждой комнаты в комнате отдельно.

Когда все данные введены в соответствующие ячейки, программа сразу показывает готовый результат, к которому можно вручную добавить некоторое количество метража проводов про запас.

При этом нет необходимости записывать результаты расчетов — программа сама выводит данные по каждой комнате в отдельные ячейки — умеет запоминать длину провода на десять комнат и выдавать общее количество кабеля, необходимого для покупка для электромонтажных работ.

Наглядно весь процесс расчета на видео:

В результате — когда вам нужны программы для создания схем

Необходимо помнить, что такие программы являются системами автоматизированного проектирования (САПР) — они разработаны специально для автоматизации рутинных процессов, которые выполняются изо дня в день. Это означает, что нет смысла использовать такие приложения для разовой работы, ведь даже при использовании максимально удобного интерфейса в работе всегда будут нюансы программы, а электричество не прощает ошибок. Особенно это актуально для специализированных приложений, ведь зачастую только для того, чтобы задать необходимые параметры обработки и понять полученные результаты, нужны специализированные знания.

Основные схемы и схемы электропроводки дома

» Домашняя электропроводка
» Справочник по электропроводке

» Основная электропроводка в жилых помещениях

» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: Полноценные схемы электропроводки дома с иллюстрациями, включая фактический набор планов домов, которые я использовал для электропроводки в новом доме. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома *.

Узнайте, чем делятся другие, на Спросите электрика:
Вы охватываете почти все ситуации, и я обязательно воспользуюсь им снова. Синда из Содертона, Пенсильвания

Основы домашних электрических схем

Видео по электромонтажу Наконечники для домашней электропроводки ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посетите мой канал на YouTube: » Спросите электрика « и подписывайтесь!

Объясняются важные компоненты типичной домашней электропроводки, включая информацию о коде и дополнительных схемах, когда мы рассматриваем каждую область дома по мере ее подключения.

Схемы электропроводки дома начинаются с этого основного плана фактического дома, который недавно был подключен и находится на завершающей стадии.

Эти ссылки приведут вас к типичным областям дома, где вы найдете электротехнические нормы и рекомендации, необходимые при выполнении проекта домашней электропроводки.

стиль = «очистить: слева»>

Монтаж электропроводки будет зависеть от типа конструкции и используемых методов строительства. Например, каркасный дом, состоящий из стандартного деревянного каркаса, будет подключен иначе, чем дом из SIP или структурированных изолированных панелей из-за ограничений доступа.
Этот проект электропроводки представляет собой двухэтажный дом с разделенным электроснабжением, что дает владельцу возможность установить частный счетчик электроэнергии и взимать плату с арендатора за использование электроэнергии.

Из-за разделения между этажами и возможностью сдачи в аренду этот проект был похож на электропроводку двух домов, потому что были отдельные услуги для печей, кондиционеров и т. д.
