Проект дома на склоне. Дом на уклоне с большой террасой.

Счастливые обладатели участков с ровным рельефом могут строить на них все, что отвечает их запросам и эстетическим предпочтениям.

А как быть тем, чей участок имеет уклон?

Расстраиваться по этому поводу не стоит – существуют довольно интересные и весьма необычные проекты домов на склоне, которые во многом даже выигрывают перед типовыми строениями.

И один из них мы представим вам сегодня.

Что нужно учитывать, разрабатывая проект дома на уклоне?

Итак, дано: участок с уклоном, перепад высоты между верхней и нижней точками составляет 2,7 м. Его владельцам нужен большой, просторный и комфортный дом для семьи с детьми. Учитывая своеобразность ландшафта, мы выбрали простой и очень естественный стиль шале – такой альпийский домик как нельзя лучше смотрится в окружении природных пейзажей. Длина дома вдоль уклона составила порядка 20 м.

Обратите внимание: чтобы строение идеально вписалось в рельеф, ваш участок должен обладать параметрами, сходными с указанными выше.

Отвлечемся от конкретики и несколько углубимся в общие правила проектирования подобных объектов. Подход к этому процессу во многом отличается от разработки проекта дома на ровной поверхности.

Во-первых, следует тщательно выбирать место для скважины и септика. Оптимальный вариант – источник воды в верхней точке, место для сбора стоков – в нижней. Конечно, в идеальные решения на практике вносятся коррективы с учетом обстоятельств.

Во-вторых, важно уделить повышенное внимание ориентации дома. При правильном расположении он будет минимально подвержен продуванию ветрами и при этом обеспечен достаточной инсоляцией.

Выбор типа фундамента – один из самых ответственных этапов в создании проектов домов на участках с уклоном. Здесь упор делается на прочность и стабильность. В противном случае строение со временем просто «поплывет» книзу.

Кроме того, необходимо обустроить и прилегающую территорию. Иначе, чтобы обойти строение, придется то карабкаться под горку, то сбегать под уклон, что не всегда удобно. Отличный вариант – организация разноуровневых ландшафтных террас, соединенных между собой ступенями.

Проект дома под уклоном: конфигурация объекта

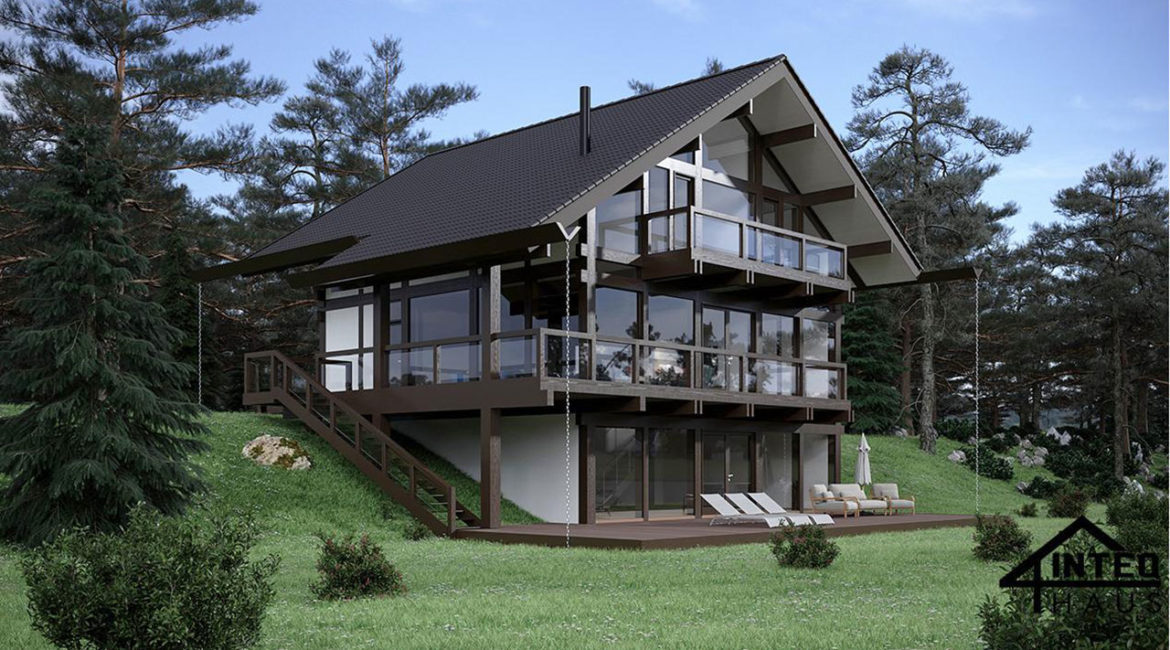

Однако вернемся к теме нашего сегодняшнего разговора. Дом-шале в Орле, о котором идет речь, является двухэтажным, хотя и не совсем. Та его часть, которая находится в верхней точке, имеет один этаж. По мере понижения рельефа этажность увеличивается, поэтому со стороны кажется, что дом словно бы «выравнивается».

Парадный вход с крыльцом располагается в нижней точке участка. Подняться сюда можно по центральной либо по одной из двух боковых лесенок. С противоположной стороны, там, где уровень понижается, можно увидеть просторную открытую террасу с отдельным выходом – уютное место для отдыха и семейных посиделок. В этой же части находится открытая мощеная автостоянка. Проектировать ее рядом с центральным входом было бы нецелесообразно – особенности рельефа заметно затруднили бы обустройство безопасного подъезда.

Над крыльцом – длинный открытый балкон-терраса, который одновременно служит оригинальным навесом для входной группы. А по обе стороны от него – два балкончика поменьше с отдельными выходами.

Крыша – пологая скатная. Подобные крыши – одна из отличительных особенностей классических шале, и здесь мы решили не отступать от традиций. Центральный фасад остеклен панорамными окнами: такое решение избавляет строение от излишней громоздкости, придавая дому изысканный и словно бы воздушный облик. И, конечно, обеспечивает помещения достаточным количеством естественного света.

Фундамент в нашем проекте дома на рельефе с уклоном – эталон стабильности и надежности. На буронабивные сваи устанавливается монолитная плита с ростверком. Такое основание способно выдерживать и ураганные ветра, и смещения пластов грунта, и другие экстремальные нагрузки.

Наружные стены возводятся из крупноформатного керамического кирпича толщиной в 380 мм, связываются монолитными армированными поясами и усиливаются слоем утеплителя. Для внутренних перегородок было решено использовать кирпич толщиной в 120 мм. А межэтажное перекрытие – сделать монолитным.

Таким образом строение получается прочным, теплым, практичным и надежным.

Оформление фасадов – только натуральные материалы

Еще одна особенность домов-шале – никакой синтетики. В строительстве и отделке используются исключительно природные материалы. Поэтому в проекте дома под уклоном от нашей команды присутствуют дерево и клинкерный кирпич, декоративная штукатурка и имитация рваного камня, стекло и битумная черепица. Ощущение близости к природе от такого дизайна усиливается еще больше.

Дерево, кстати, мы использовали не только для облицовки фасадов. Ограждения крыльца, полы на террасах, ступени, опоры – все эти элементы выполнены из натурального дерева оптимальной влажности. Благодаря правильной сушке и обработке они прослужат много десятилетий.

Цветовая гамма, на наш взгляд, подобрана весьма удачно. Темно-серый цвет деревянных плашек замечательно гармонирует с таким же оттенком клинкера и чуть более светлым диким камнем. А на контрасте – светлая и нарядная освежающая штукатурка. Такой тандем не выглядит нарочитым и кричащим, при этом он элегантен, не выбивается из общего стиля оформления участка и является наглядной демонстрацией хорошего вкуса.

Внутренняя планировка дома на склоне в Орле

Здесь особо вдаваться в подробности не станем – просто расскажем о том, что есть внутри нашего домика. На первом этаже много технических помещений: перейдя из тамбура в холл, далее можно попасть в гардеробную, совмещенную с постирочной, спортивный зал, в котором выделено место под кладовую, общий санузел или гостиную. Также в этой части дома располагается котельная с отдельным входом с улицы.

Из просторной гостиной одни двери ведут в супружескую спальню с собственным санузлом и гардеробной, вторые – в большую кухню-столовую.

По обеим сторонам холла располагаются лестницы, ведущие на второй этаж, который полностью отдан младшим членам семьи. Поднявшись по ним, попадаем в большую игровую зону. Также здесь есть три детские комнаты с собственными гардеробными и выходами на балкон-террасу и два санузла. А еще – льющийся потоками книзу второй свет.

Что мы делали?

Этот проект дома на участке с уклоном разрабатывался практически с нуля. Вначале наша команда создала эскизный проект. Ознакомившись с ним, заказчик одобрил внешний вид и внутреннюю планировку, после чего мы приступили к созданию рабочего проекта.

В его рамках были спроектированы наружные сети, водоснабжение, канализация, вентиляция и отопление, нюансы конструкции фундамента, стен и кровли, осуществлена деталировка деревянных конструкций и подобраны материалы. После завершения работы проект был полностью готов к реализации, чем и занялись подрядчики нашего клиента.

Виды с разных сторон (фото представлены ниже):

Если Вам понравился проект, отмечайте его в соцсетях.

Также смотрите похожие статьи:

Проект кирпичного дома бани, Ферязкино, Тверская область

Проект одноэтажного дома с баней. Дом-баня.

Баня-гостиная, с мансардой: в овраге — оригинальный проект на Рублевке

Проект бани 100 кв. м. с гостиной

Главный архитектор проекта Рябков Сергей Сергеевич

Руководитель проектного отдела

Tags: проекты индивидуальных котеджей, проекты индивидуальных коттеджей

Проекты и строительство дома на участке на склоне

Конечно, строить дома на склонах весьма тяжело, но при этом стоит отметить, что «неровные» рельефы обладают некоторыми преимуществами.

Наиболее существенным среди них является возможность экономии денежных средств и материалов за счёт правильного использования перепада высот. Например, некоторые проекты домов позволяют разместить большую часть подсобных помещений под первым этажом, что позволит обойтись без проведения огромного количества земляных работ. Итак, какими моментами сопровождается проектирование и постройка дома на участке на склоне?

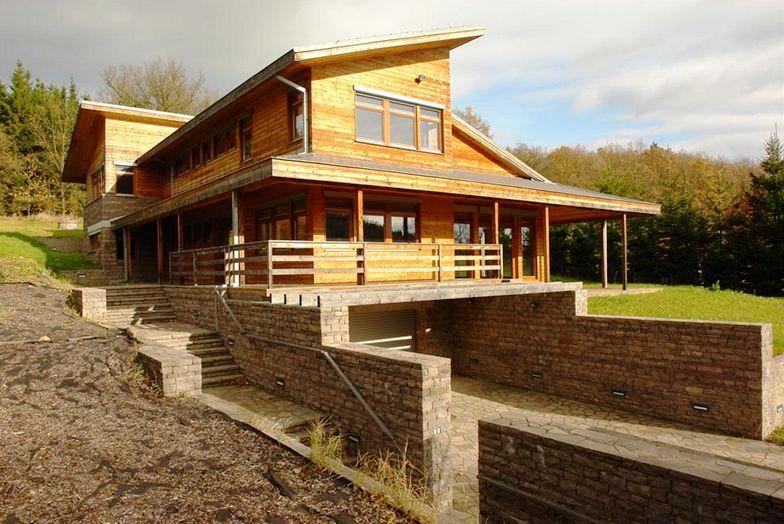

Оригинальный дом, возведённый на склоне (Швейцария)

В зависимости от того или иного характера рельефа, земельные участки могут быть с уклоном до 15 градусов или больше. Если уклон небольшой, то на планировку дома не оказывается никакого отрицательного влияния. Более того, благодаря наличию такого уклона появляется возможность размещения дополнительных построек ниже жилого дома на разных отметках, без закрытия обзора участка или затенения.

Если необходимо, то к разным уровням жилого дома можно обустроить отдельные входы, при этом изолируя подсобные помещения от жилых, а зону дневного пребывания от зоны для сна.

Пример проекта деревянного дома на небольшом склоне

Если уклон составляет больше 15 градусов, то следует ограничиться проектами коттеджей, которые предназначены специально для участков на склоне. Такие проекты, естественно, отличаются некоторыми особенностями в планировке. К примеру, в цокольном этаже на склоне нередко размещают подвал, гараж и летнюю кухню. По мнению архитекторов, благодаря такому размещению кухонной зоны можно избежать перегрева помещений в летнее время года, а также обеспечить качественный обзор территории из окна и хорошее естественное освещение помещения.

Пример планировки дома на склоне

Вернуться к оглавлению

Содержание материала

• 1 Сложности постройки дома на склоне
• 2 Техническая сторона строительства на сложном рельефе
• 3 Строительство бани на склоне

Сложности постройки дома на склоне

Особенности рельефа во многом определяют выбор проекта дома и затраты на будущее строительство. Рельеф определяется в зависимости от уклона поверхности, который рассчитывают, как отношение разности высоты двух точек местности к расстоянию между ними по горизонтали, что представляет тангенс угла наклона линии к местности. Уклон измеряется в процентах или долях. Например, уклон на 10 метров при перемещении на 100 метров по диагонали соответствует уклону 10% или 0,10 м.

Кроме этого, на рельеф влияет и величина уклона. Если, к примеру, величина уклона составляет не более 3%, то участок считается ровным; если величина составляет от 3 до 8%, то участок идёт с малым уклоном; если до 20% — то средним и более 20% — крутым.

Если участок обладает малым уклоном, то возведение здания можно вести несколькими способами:

• Дом строится на ровной поверхности, для чего со стороны склона делается подсыпка грунта. При этом существует возможность экономии денежных средств за счёт приобретения типового проекта.
• Цокольный этаж здания обустраивают непосредственно в самом склоне, что возможно только при возведении индивидуального проекта.
• Возведение многоуровневого дома, где каждый уровень сдвинут по склону (каскадно-секционные или террасные дома). Один из наиболее дорогостоящих и сложных вариантов.

В таких ситуациях у многих людей возникают мысли о разравнивании склона, что позволяет обеспечить строительство на ровной поверхности. К сожалению, такой вариант не слишком удобен, так как изменение естественного строения рельефа сопровождается не только значительными денежными и трудовыми затратами, но и нарушением состояния окружающей среды (растительности, почвенного слоя, движения грунтовых вод и прочего).

Вернуться к оглавлению

Техническая сторона строительства на сложном рельефе

Подбирая площадку под строительство дома, желательно отдавать предпочтение сухому и возвышенному месту участка. На это есть несколько причин:

• Сооружения, которые располагаются в нижней части холма, представляют собой некое препятствие на пути движения ночного холодного воздуха, что вызывает образование так называемого кармана холода. Температура воздуха в этих местах может быть примерно на 10 градусов ниже, чем в других местах.
• В нижней части склона может происходить накопление выпавших осадков, земля становится заболоченной, что вызывает некоторые трудности при обустройстве фундамента.
• Строительство на наивысшей точке может помочь в решении проблемы, связанной с вопросами водоотведения, которая на участках с неровной поверхностью является весьма распространённой. На песчаной почве достаточно  поверхностного дренажа, на глинистой почве потребуется дренаж фундамента. Благодаря линейному поверхностному дренажу можно благополучно отвести воду, которая стекает со склона к основанию дома.

Также не стоит забывать о том, что большое значение при строительстве домов на склоне имеют особенности залегания грунтовых вод и почвы.

Иной раз для уменьшения разрушающего воздействия грунтовых вод на почву применяется искусственное водопонижение.

В соответствии с нормами СНиП 22-02-2003 «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов», чтобы достигнуть необходимого понижения уровня грунтовых вод, используют следующие виды водопонизительных устройств: закрытые беструбчатые дренажи, траншейные дренажи (отрытые канавы и траншеи), пластиковые дренажи, галерейные и трубчатые дренажи, а также водопонизительные скважины различных видов.

Проектирование домов на склонах и их дальнейшее строительство сопровождается некоторыми сложностями, которые архитектор должен преобразовать в преимущества. Например, немаловажное значение имеет то, с какой стороны происходит подъезд к дому – с вершины или подножья склона. В первом случае видно лишь верхнюю часть здания, а во втором оно располагается таким образом, что его видно полностью.

Пример оборудования подъезда к дому на склоне в верхней его части

Если же разбирать технические вопросы возведения дома на неровном рельефе, то наибольшее значение здесь отдаётся особенностям грунтов, которые залегают на участке. Если вы имеете дело с плотным пластом или однородным грунтом, то можно залить монолитный ленточный фундамент, спроектировав его таким образом, чтобы он мог оказывать сопротивление давлению склона. В том случае, если грунт залегает наклонными или разнородными горизонтальными пластами, рекомендуется возводить фундамент на сваях. При этом важно учитывать глубину и характер залегания грунтовых вод.

Здесь можете посмотреть пример возведения фундамента на сваях на большом склоне горы

Обратите внимание на то, что во избежание скольжения грунта используется террасирование склонов. Также необходимо искусственное изменение рельефа для стабилизации процессов скольжения, сдвигов, течения и осыпей грунта, в число которых входят и оползни-грунты.

Из-за того, что здание частично зарыто в грунт, к его тепло- и гидроизоляции предъявляются особые требования, которые в дальнейшем позволяют избежать образования на стенах протечек и конденсата. Кроме этого, в доме обязательно должна присутствовать приточно-вытяжная вентиляция, в противном случае некоторые помещения останутся без возможности естественной вентиляции.

На этом видео вы можете посмотреть, как был построен дом, полузаглубленный в склон

Вернуться к оглавлению

Строительство бани на склоне

Многие владельцы земельных участков на холме предпочитают обустраивать дом непосредственно на самой вершине, а на склоне оставить место для хозяйственных построек, например, бани. Особенно такой вариант хорош в том случае, если по склону бежит речка, в которую можно нырнуть после жаркой и душной парилки.

Если при строительстве проявить немного фантазии, то даже самый простой проект можно превратить в самый настоящий образец архитектурного искусства. К примеру, баню можно сделать двухэтажной: первый этаж из газобетона, второй – на деревянном каркасе, который обшит блок-хаусом. Стены первого этажа рекомендуется оставить белыми, а второго этажа —  покрасить в тон срубу. Благодаря таким приёмам обычная баня в два этажа будет напоминать уютный домик в стиле шале (что ещё больше подчеркнёт небольшой балкон на втором этаже).

Слоуп Хаус / Ян Сюй + Габриэль Рудольфи

Слоуп Хаус / Ян Сюй + Габриэль Рудольфи

Кортесия де Ян Сю

+ 27

• Куратор: Клара Отт

• Архитекторы:
  Ян Хсю, Габриэль Рудольфи

• РайонРайон этого архитектурного проекта Район:
  244 м²
• ГодГод завершения этого архитектурного проекта
  Год :

  2019

• ПроизводителиБренды продуктов, используемых в этом архитектурном проекте

  Производители: Arauco, Atika, Ducasse Industrial, Ventanas Cachagua, Volcan

• ведущих архитектора:

  Ян Сюй, Габриэль Рудольфи

Cortesía de Ian Hsü

Текстовое описание предоставлено архитекторами. Он расположен на берегу озера Рапель, в двух часах езды от города Сантьяго-де-Чили. Проект состоит из трех уровней. На верхнем этаже находятся общие помещения гостиной, кухни, столовой, террасы и служб. Этот уровень имеет крышу, наклонную плоскость, которая придает иерархию пространствам высотой от 4 до 2,7 м. На среднем этаже расположены три спальни и ванные комнаты, и, наконец, на нижнем этаже есть универсальное жилое пространство со второй террасой, которая соединяется с землей и озером.

Cortesía de Ian Hsü

Cortesía de Ian Hsü

Конструкция состоит из элементарной конструкции из стали и бетона, которая мало вмешивается в поле, а затем получает кожу из дерева и стекла. Мы хотели найти простые решения, простую отделку, но эффективно организованную, чтобы достичь оптимального результата для пользователей, с низкими эксплуатационными расходами и высокой долговечностью, и, наконец, переместить их жителей с качеством пространств и их связью с ландшафтом.

Cortesía de Ian Hsü

Архитектурное предложение затрагивает две основные концепции. Вид на озеро и охрана окружающей среды. Чтобы достичь обоих, дом расположен перпендикулярно склону земли, образуя небольшие и точные террасные уровни, чтобы избежать больших земляных работ и на трех компактных уровнях, чтобы уменьшить занятость и эрозию земли, достигая хорошей высоты и вида.

Cortesía de Ian Hsü Конструктивная секция Cortesía de Ian Hsü

Идея состоит в том, чтобы интегрировать архитектурный объем в природную среду, окруженную деревьями, как если бы они были рождены из земли. Нашей целью было достичь гармоничного диалога между искусственным и естественным. Подъезды спроектированы как пешеходные дорожки, которые соединяют здание на разных уровнях с естественным ландшафтом и его дорожкой между деревьями.

Cortesía de Ian Hsü

Cortesía de Ian Hsü

Процитируйте: «Slope House / Ian Hsü + Gabriel Rudolphy» [Casa en Pendiente / Ian Hsü + Gabriel Rudolphy] 22 сентября 2019 г. ArchDaily. Доступ .

Как спроектировать архитектуру участка с крутым уклоном

Архитекторы: продемонстрируйте свой следующий проект через Architizer и зарегистрируйтесь для нашего вдохновляющего информационного бюллетеня.

Будь то пологий холм или каменистая крутая местность, участок с уклоном обеспечивает привлекательные условия для строительства дома, который контрастирует с обычными плоскими участками. В отличие от горизонтальной типографики, где все постройки расположены на одной высоте, наклон позволяет линиям крыш домов смещаться вниз по участку, обеспечивая более обширные, непрерывные точки обзора. Но в то время как крутой участок имеет преимущество панорамных видов, он также создает проблемы для архитекторов.

Поскольку дома обычно располагаются перпендикулярно участку, архитекторы должны спроектировать фундамент, чтобы правильно смягчить угол наклона. Чем круче угол, тем выше фундамент, что иногда может привести к тому, что дома выглядят так, как будто они стоят на пьедестале. В качестве альтернативы нижние уровни домов можно вкопать в землю, в результате чего половина жилых помещений останется под землей.

Сегодня мы видим, как архитекторы придумывают инновационные решения для строительства на склонах, например, проектируют конструкции, которые физически имитируют угол наклона. Следующие конструкции для наклонных участков совсем не скользкие:

© Hiroyuki Arima

8008 Хироюки Арима, Фукуока, Япония

На крутом склоне в Фукуоке, Япония, дом 8008 состоит из двух основных объемов со скошенными углами, выступающими из склона холма. Необычное название «8008» взято из-за количества растений на участке, на которые ориентированы виды современного дома.

© Oficina d’Arquitectura

© Oficina d’Arquitectura

Casa da Ladeira by Oficina d’Arquitectura, Серра-да-Фрейта, Португалия

Oficina d’Arquitectura смягчила наклонную местность Casa da Ladeira, разделив план на две формы. Открытые бетонные объемы составляют жилые помещения, которые смещены друг от друга по вертикали, как ряд ступеней, поднимающихся по склону.

© Waldemarson Berglund

© Waldemarson Berglund

Åre Solbringen by Waldemarson Berglund, Оре, Швеция

угол наклона, максимизирующий пространство над землей. Снаружи перпендикулярное расположение квадратных окон контрастирует с наклонными фасадами.

© wespi de meuron Romeo architects

© wespi de meuron romeo architects

Дом в Сан-Аббондио от Wespi De Meuron Romeo Architects, Локарно, Швейцария жителей с потрясающим видом на озеро Маджоре и окружающие Альпы. Большие геометрические остекления, обращенные к озеру, обрамляют величественный пейзаж, а бетонный дом, кажется, возвышается над холмом, как отточенный кусок камня.

© Daniel Isern Associats

Mediterrani 32 by Daniel Isern Associates, Сант-Поль-де-Мар, Испания

Подобно группе бетонных блоков, этот дом на окраине Барселоны состоит из серии сложенных друг на друга кубических объемов. материализуется с крутого склона. Блоки консольно отходят друг от друга, образуя открытые террасы и балконы, выходящие на побережье.

Lumbrein Residence by Hurst Song Architekten, Граубюнден, Швейцария

Следуя обычаям традиционной альпийской жилой архитектуры, фронтоны Lumbrein Residence ориентированы по склону холмистой местности.
