Площадь туалета в панельном доме: Стандартные размеры туалета — Все о канализации

Содержание

6 вариантов планировки — INMYROOM

Перепланировка

Профессиональный дизайнер предложила удачные идеи расстановки мебели и сантехники в санузле однокомнатной квартиры серии КОПЭ. Есть варианты с перепланировкой и без

Дизайнер Татьяна Красикова разработала целых шесть вариантов планировки санузла в панельной однушке. В изначальной планировке он раздельный. Для удобства его можно объединить, но и без сноса стен есть простор для создания интересных решений.

Татьяна Красикова

дизайнер

Выпускница Университета дизайна и технологий

ТЗ для дизайнера

Санузел

раздельный

ванная — 2,97 кв. м, туалет — 1,29 кв. м

Серия дома

КОПЭ

панельный

Высота потолка

2,64 м

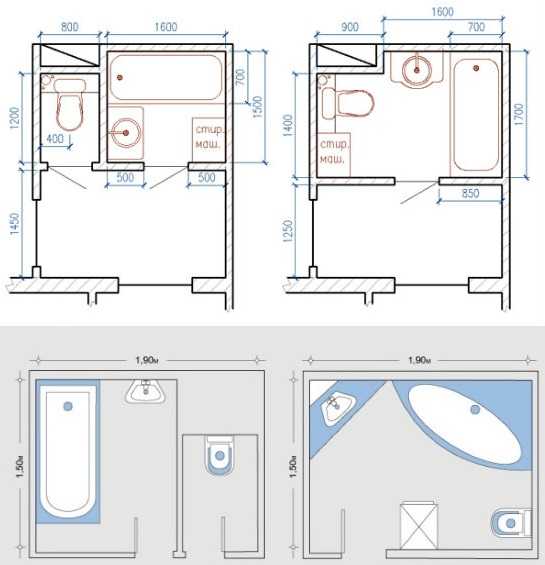

Планировка раздельного санузла в однокомнатной квартире 38,3 кв. м серии КОПЭ

Без перепланировки

Вариант 1: с душевой

В туалете можно поставить круглый унитаз, который разработан специально для маленьких санузлов с целью экономии места, и полноценную глубокую раковину. Это удобно, и раковина не преграждает проход. В ванной комнате — душевая кабина на 90 см — это освободит пространство, также полноценная раковина до 75 см, унитаз и узкая стиральная машина. Над стиральной машиной можно сделать подвесные шкафчики для хозяйственных принадлежностей.

Вариант 2: с большой ванной

Даже на 3 кв. м можно найти место для большой ванны — если она угловая. Кроме нее также поместятся полноценная раковина и стиральная машина. В санузле есть вариант размещения обычного унитаза, но сбоку.

Совмещенный санузел

Вариант 1: с хозшкафом

В данном случае выбран унитаз со встроенным бачком — это уменьшит его глубину и сэкономит место для подхода к стиральной машине. С одной стороны поместилась полноценная ванна 170 см, раковина может быть даже до 90 см. Также есть возможность выделить хозяйственный шкаф с дверями-купе для различных принадлежностей типа ведер, швабры и бытовой химии. В нем же спрячется узкая стиральная машина.

Вариант 2: со стандартной ванной

Ванна осталась на своем месте, но рядом с унитазом поместился гигиенический душ — довольно редкое решение, хотя и очень полезное. Слева от входа — длинная единая столешница со встроенной раковиной, под ней поместится стиральная машина.

Вариант 3: с системой хранения и постирочной

Если необходима постирочная зона с сушильной машиной (они бывают только 60 см) и местом для хранения хозяйственных принадлежностей, можно сделать хозшкаф шире и поставить технику друг на друга. Но тогда унитаз переместится, и места хватит только для душевой.

Вариант 4: с большой угловой ванной

В этой планировке идеально практически все: угловая ванна, единая большая столешница со встроенной большой раковиной, под столешницей узкая стиральная машина. Над столешницей разместится большое зеркало, а также можно повесить навесной шкаф. Унитаз с угловым бачком освободит место для установки шкафа.

На обложке: дизайн-проект Татьяны Красиковой

Размеры стандартной ванной комнаты квартиры

Ванная комната квартиры и дома

: Ванная комната

Вступление

Здравствуйте. Перед началом повествования, разберемся с профессиональной терминологией и определим основные термины, используемые в этой статье.

Ванная комната это

Под ванной комнатой, понимаем помещение в квартире, частном доме, другом жилье, где, как минимум установлена чаша ванной. Под туалетом, который в документации чаще называют уборная, понимаем, помещение, в котором, как минимум установлен или предусмотрен к установке унитаз. Совмещенный санузел это помещение с ванной и унитазом, а раздельный санузел это комплект ванной комнаты и уборной в одном жилом помещении.

План статьи

В этой статье подробно поговорим, про размеры ванных комнат, санузлов и уборных, которые определены нормативной документацией и практикой ремонтных, строительных и проектных работ.

О размерах ванных комнат в нормативных документах

Основной документ, в котором, хоть как-то, нормируются размеры ванных комнат, это СНиП 2.08.01-89 «Проектирование жилых зданий. Объемно-планировочные решения». В этих строительных нормах, указан лишь минимальная ширина уборной, 800 мм и её минимальная глубина в 1200 мм.

Размеры таких, скажем прямо, совсем небольших уборных, характерны, практически для всех панельных домов с сантехническими кабинами, а также для домов называемых «хрущевки» и практически всех многоквартирных домов с разделенным санузлом.

Размеры ванной комнаты в панельных домах

Ванная комната в панельных домах, отделена (разделена) от уборной. Размеры ванной комнаты позволяют установить ванну размером 1500×700 мм, 1700×750 мм вместе с умывальником не менее 550×420 мм. Альтернативой ванны может быть душевой поддон не менее 800×800 мм.

Размеры совмещенного санитарного узла

Размеры совмещенного санитарного узла должны быть таковы, чтобы можно было установить: ванну, умывальник и унитаз в размерах указанных выше.

Для панельных домов совмещенные санузлы нехарактерны. Причина в этом одна, в панельном доме, для устройства санузла используются готовые сантехнические кабинки.

Сантехническая кабинка это готовое, смонтированное и собранное на заводе помещение квартиры, устанавливаемое в конструкцию дома при его строительстве.

По планировке сантехническая кабина это раздельный санузел с помещением для ванной комнаты и помещением для уборной, разделенные перегородкой. Размеры сантехнических кабин в панельном строительстве, стандартные. В зависимости от размера стандартизированы и расположение ванны и умывальника.

По нормативам, совмещенный санузел, делали в однокомнатных квартирах. По нормативам, размеры совмещенного санитарного узла должны быть достаточны для установки ванны, умывальника и унитаза. Причем между сантехническими приборами должны быть соблюдены следующие промежутки.

Между унитазом и биде 250 мм;

Перед ванной (душевой кабиной) 700мм свободного пространства;

Перед унитазом 500 мм свободного пространства;

Перед умывальником 700 мм свободного пространства;

Расстояние от краев унитаза до стен: 250 мм.

Данные расстояния между сантехприборами, хоть и закреплены в нормативах, не являются обязательными, но могут быть взяты за базовые. Проводя свой ремонт в ванной комнате, вы можете смещать планируемое расположение сантехнических приборов, увеличивая или уменьшая их для своего удобства.

Почему интересны размеры совмещенного санузла

Не секрет, что стал очень популярен ремонт с объединением раздельных и маленьких ванной комнаты и уборной, для получения одной просторной совмещенной ванной комнаты.

Если такая перепланировка не затрагивает несущих стен, то она возможна, но требует согласование с Государственной жилищной инспекцией. Если этого не сделать перепланировка считается незаконной и грозит проблемами.

Также, не секрет, что чаще такое совмещение делают без согласования, а значит, без проекта и знать, хотя бы базовые расстояния между сантехническими приборами будет полезно.

Кстати, если в плане БТИ показано расположение ванной, унитаза и раковины, то их перенос и смена расположения требует согласования.

Размеры сантехнических кабин

Особенно интересны размеры сантехнических кабин. Между кабиной и базовыми стенами квартиры есть зазор. Особенно большое расстояние между потолком кабины и потолком квартиры. По этой причине, появился тип ремонта ванной комнаты, который чаще называется совмещение санузла со сломом сантехнической кабины.

Размеры стандартных сантехнических кабин таковы (ГОСТ 18048-80): Д×Ш×В

2730×1600×2400(2540,2640,2740)

2080×1820×2400(2540,2640,2740)

1100×1600×2400(2540,2640,2740)

940×1600×2400(2540,2640,2740)

Размеры ванной в хрущевке

Вспомним, что «Хрущевкой» называют панельный дом отличающийся минимальными размерами комнат. В Хрущевках ванная комната маленького размера и размеры совмещенной ванной в хрущевке могут быть:

С поддоном или сидячей ванной: 1650х2000 или 1450х2200 мм.

С ванной чашей: 2100х2100 мм, 2350х1700 мм (2350х2500 мм).

Размеры ванных в частном доме

Размеры ванных в частном доме хоть и формально ограничивается минимальными размерами, говорить о них не имеет смысла. В доме вы можете запланировать ванную комнату и санузел любых нужных размеров.

Выводы

Размеры стандартной ванной комнаты важны для предварительного проектирования ванной и планирования её ремонта. Особо важны расстояния между сантехприборами для согласования перепланировки. Для ремонта без согласования расстояния между приборами чаще игнорируется, особенно в маленьких ванных.
