Межэтажное перекрытие в каркасном доме первого и второго этажа: схема реализации

Половые основания и потолки в домах, возводимых по каркасной технологии домостроения, разграничивают пространство сооружения. Их укладка осуществляется по перекрытиям, являющимся силовыми элементами строения. Поэтому они играют важную роль в конструкции здания. Межэтажное перекрытие в каркасном доме придает жесткости половым и потолочным покрытиям, в т.ч. выполняет теплоизоляционные функции.

• 1 Конструкция перекрытий
• 2 Стройматериалы, используемые для обустройства перекрытий
• 3 Расчет нагрузок
• 4 Настил и подшивка
• 5 Обустройство наката
• 6 Устройство перекрытия
• 7 Условия эксплуатации

Конструкция перекрытий

На выбор стройматериалов для обустройства перекрытий влияет их расположение и предназначение. Для каркасных зданий используют 3 типа подобных конструкций:

1. Половые – обеспечивают жесткость и надежность эксплуатации финишного напольного покрытия;
2. Чердачные – удерживают теплоизоляционный и отделочный материал;
3. Межэтажные – одновременно являются половым и потолочным основанием, соответственно выполняют двойные функции.

На данный элемент конструкции каркасного сооружения в большей степени воздействуют вертикальные нагрузки. Поэтому еще на этапе проектирования основы перекрытия учитывается прогиб материалов по вертикали.

Стройматериалы, используемые для обустройства перекрытий

Как правило, межэтажное перекрытие в жилом каркасном доме деревянное, схема монтажа во всех типовых проектах практически ничем не отличается. Для обустройства конструкции используют пиломатериалы из хвойных сортов древесины.

Основанием чердачного перекрытия выступает потолочная балка, полового – лаги. Именно на эти элементы конструкции дома приходится большая часть вертикальных нагрузок.

Такими балками могут быть строительные доски, устанавливаемые торцом, или деревянный брус, обработанный на 2 канта. Можно использовать тонкие доски, предварительно скрепленные между собой.

Тип и сечение несущих балок подбирается с учетом пролета, вертикальных нагрузок и возможного прогиба. Типовые проекты каркасных коттеджей достаточно схожи, поэтому и расчет нагрузок делается стандартный. Т.е. для определения сечения балок перекрытия можно брать средние значения.

Расчет нагрузок

В домах каркасной конструкции на перекрытия создается нагрузка от массы самой постройки и дополнительные нагрузки переменного типа, создаваемые в период эксплуатации здания.

Масса 1 м2 перекрытия (полового, межэтажного) зависит от особенностей конструкции сооружения, дополнительных изоляционных материалов. Средний вес 230 кг.

Масса 1 м2 чердачных перекрытий немного больше из-за дополнительных материалов и находится в пределах 300 кг/м2.

Нагрузка переменного типа на половые и чердачные основания существенно ниже, максимальное значение до 100 кг/м2. Аналогичный показатель для межэтажных конструкций в 2 раза больше – до 200 кг/м2.

Чтобы вычислить полную нагрузку, создаваемую на перекрытие, необходимо сложить постоянное и переменное значение. При этом обязательно учитывается длина балки, предварительно просчитывается площадь ее сечения. На основании полученных расчетных данных вычисляется шаг монтажа этих элементов конструкции (он может составлять 50-100 см).

Чердачные балки фиксируются к обвязке каркаса здания стальными уголками или врезаются непосредственно в брус. Их монтаж осуществляется над вертикальными опорными стойками.

Настил и подшивка

Потолочное перекрытие первого этажа после монтажа балок подшивается, выполняется настил. В каркасном доме подшивка удерживает собственный вес, изоляцию и финишную отделку.

При этом жесткие требования к несущим характеристикам подшивки не предусмотрены. Для ее обустройства можно использовать любой листовой пиломатериал. Многие используют огнеупорные гипсокартонные плиты.

Т.к. подшивка должна выдерживать массу элементов конструкции и утеплительный материал, специалисты каркасного домостроения рекомендуют использовать для этой цели шпунтованную доску.

Обустройство наката

Снизу потолочных балок фиксируют черепные бруски. Набивка данных элементов конструкции осуществляется с боковых сторон по всей длине балок.

В качестве расходного материала применяются деревянные рейки 30х50 мм. Непосредственно на них укладывается и фиксируется строительная доска или листовой пиломатериал, удерживающий внутри перекрытия изоляционный материал.

В таком случае вся масса внутренних элементов конструкции будет воздействовать на накат, а на подшивку воздействовать масса потолочной облицовки.

Настилы делят на ходовые и черновые. Первый вариант применяется для чердаков и мансард, по нему предусмотрено передвижение во время эксплуатации здания. Ходовой настил – это финишное половое основание, выполненное из досок.

Для крепления и ходового и чернового настила применяются упругие прокладки или доски крепятся непосредственно к балкам перекрытия. Сама установка немного отличается.

Доски чернового основания обязательно оснащаются вентиляционным зазором для перемещения воздуха с обратной стороны полового покрытия. При обустройстве ходового настила отдельные доски плотно соединяются друг с другом.

Если чердачное пространство не предусмотрено для эксплуатации, настил можно не обустраивать, достаточно по периметру установить аварийные доски для перемещения.

Устройство перекрытия

Конструкция перекрытия любого здания достаточно сложная. Сначала осуществляется монтаж толя, полиэтиленовой пленки или пергамина на накат или подшивку. На поверхность укладывается изоляционный материал.

В качестве утеплителя допускаются сыпучие составы (перлит, печной шлак, керамзит), рулонная теплоизоляция (стекловата, минеральная вата) или пенопласт.

Необходимо отметить, теплоизоляции подлежит исключительно цокольное, половое и потолочное перекрытие здания каркасной конструкции. Для межкомнатных перекрытий используется шумоизоляционный материал (специальная акустическая вата), который дополнительно выполняет функции теплоизоляции.

Условия эксплуатации

Чтобы перекрытие второго этажа в каркасном доме раньше времени не вышло из строя, ему необходимо обеспечить надлежащие эксплуатационные условия. Как правило, на любые деревянные элементы отрицательно влияют и укорачивают срок службы вода, влага и сырость.

Перекрытия мешают свободной циркуляции воздушных потоков по зданию. При температурных перепадах на деревянные поверхности может выпадать конденсат. Без качественной вентиляции деревянные элементы конструкции продолжительное время остаются мокрыми и сырыми. Это приводит к образованию на них грибка и плесени, соответственно к быстрому разрушению структуры пиломатериала.

При этом древесина, впитавшая влагу, начинает разбухать и увеличиваться в размерах. Данный процесс способствует созданию значительных напряжений в конструкции перекрытия, соответственно приводит к выходу из строя элементов крепления.

Как показывает практика, сырость способна разрушить конструкцию из дерева всего за пару лет. Поэтому перекрытия над влажными помещениями (ванная, санузел, кухня) требуют обязательного обустройства гидроизоляции и принудительной вентиляции.

Пошаговая инструкция +Фото и Видео

Потолок и пол каркасного дома – это поверхности, которые ограничивают и ограждают его внутренний объём.

Их установка производится на перекрытиях, являющихся основной частью каркаса дома.

Поэтому значение перекрытий трудно переоценить.

Помимо этого, они замыкают на себе стены, образуя монолитную пространственную конструкцию дома. Перекрытия в каркасном доме дают жёсткость потолку и полу, а также — теплоизоляцию всего дома.

[contents]

Содержание:

• 1 Устройство перекрытия каркасного дома
  • 1.1 Материалы для перекрытий
  • 1.2 Расчет нагрузки
• 2 Подшивка и настилы
  • 2.1 Пирог перекрытия каркасного дома
• 3 Условия использования перекрытий

Устройство перекрытия каркасного дома

Строение перекрытий и применяемые для них материалы зависят от места в доме и их назначения.

В настоящее время можно разделить перекрытия в каркасном доме на три типа:

1. чердачные,
2. межэтажные,
3. половые.

Перекрытия пола в каркасном доме обеспечивают прочность и жёсткость напольного покрытия. Чердачные перекрытия каркасного дома поддерживают потолочную отделку и утеплительный слой.

Межэтажные перекрытия выполняют функцию как половых, так и чердачных, являясь полом верхнего этажа и потолком нижнего.

Самая большая нагрузка на конструкцию – это вертикальная. Из-за этого основа перекрытия будет рассчитываться исходя из уменьшения вертикальных прогибов.

Материалы для перекрытий

Перекрытия в каркасном доме в большинстве случаев производят из хвойных пород древесины, например, сосна, лиственница или ель. Основа чердачного перекрытия – это потолочные балки, а для пола это лаги.

Основная нагрузка на перекрытия в каркасном доме идет именно на них, передавая их после на внутренние стены, верхнюю или нижнюю обвязки и фундамент.

Балки перекрытия каркасного дома — это обработанный на два канта круглый брус, лес или монтируемые на ребро доски. Можно заменить толстые доски более тонкими.

Важно прочно закрепить их между собой. Сложным вариантом считается установка досок коробчатой конструкции, она обеспечивает хорошую жесткость, и имеет оптимальную стоимость.

Размеры и тип несущих балок определяются в зависимости от нагрузки, пролёта и прогиба. Данная величина является справочной, и если нужно, вы легко сможете найти ее в интернете. Вся конструкция перекрытий каркасных домов типовая, а это позволяет зафиксировать средние нагрузки, по которым определяется сечение опорных балок перекрытий.

Расчет нагрузки

Нагрузка на перекрытия в каркасном доме состоит из следующих составляющих — собственная масса и переменные нагрузки, которые появятся при эксплуатации каркасного дома.

Собственная масса 1м² половых и межэтажных перекрытий каркасного дома зависит от конструкции, применяемого утеплителя и звукоизоляционного слоя. Как правило, данная величина составляет 220—240 кг.

Собственная масса чердачных перекрытий в каркасном доме выше, так как здесь применяется большее количество изоляционных материалов.

Вес перекрытий составляет 250—300 кг.

Но переменные нагрузки у потолочных перекрытий меньше и не превышают 100 кг на 1м², а для межэтажных перекрытий данный показатель равен 200 кг на 1м².

Для определения полной нагрузки на перекрытие нужно сложить переменную и постоянную составляющие.

Учесть длину пролёта балок перекрытия и их профиль, по таблице найти площадь сечения. Таким же способом определяется расстояние между чердачными балками, обычно оно составляет 0,5—1 м.

Балки чердачного перекрытия монтируются на обвязку и закрепляются при помощи металлических уголков, или врубаются прямо в брус.

Для чердачных и межэтажных перекрытий есть определенное требование: балки монтируют строго над вертикальными стойками каркаса стен дома.

Подшивка и настилы

После монтажа и закрепления потолочных балок на них сверху устраивается настил, а снизу — подшивка.

Межэтажные перекрытия требуют подшивку, которая будет поддерживать только свой вес, потолочные декоративные элементы, и незначительный вес звукоизолирующего слоя.

Требования к несущей способности достаточно малы. В качестве подшивки в деревянном доме используют любой листовой материал, например, гипсокартон, который существенно увеличивает огнестойкость дома.

Подшивка потолочного и полового перекрытий должна выдерживать большой вес утеплительного слоя и других конструкционных элементов перекрытия. Именно поэтому её производят из шпунтованной доски.

Вариант устройства наката

В нижней части потолочных балок перекрытия на всю длину с боковых сторон набивают черепные бруски.

Для данной цели применяют рейки сечением 30х50 мм. И на них укладывают щиты наката: листовой материал или доски, способные выдержать вес изоляционного слоя.

В данном случае вся нагрузка от массы внутренних элементов конструкции ложится на накат.

Подшивка поддерживает вес потолочной отделки.

Настилы в каркасном доме можно разделить на два вида: черновой и ходовой. Последний вариант используют на чердаке для обеспечения передвижения по нему.

Ходовой настил — это чистовой дощатый пол. Оба этих вида устанавливают креплением досок на балки или через упругие прокладки.

Установка одна, но качество укладки разное.

Доски чернового пола прибиваются с определенным зазором, который нужен для движения воздуха с обратной стороны пола, а доски ходового настила просто сплачиваются.

В чердачных помещениях, которые не планируется использовать, можно верхний настил не укладывать.

Вместо верхнего настила лучше установите доски по маршруту аварийного прохода!

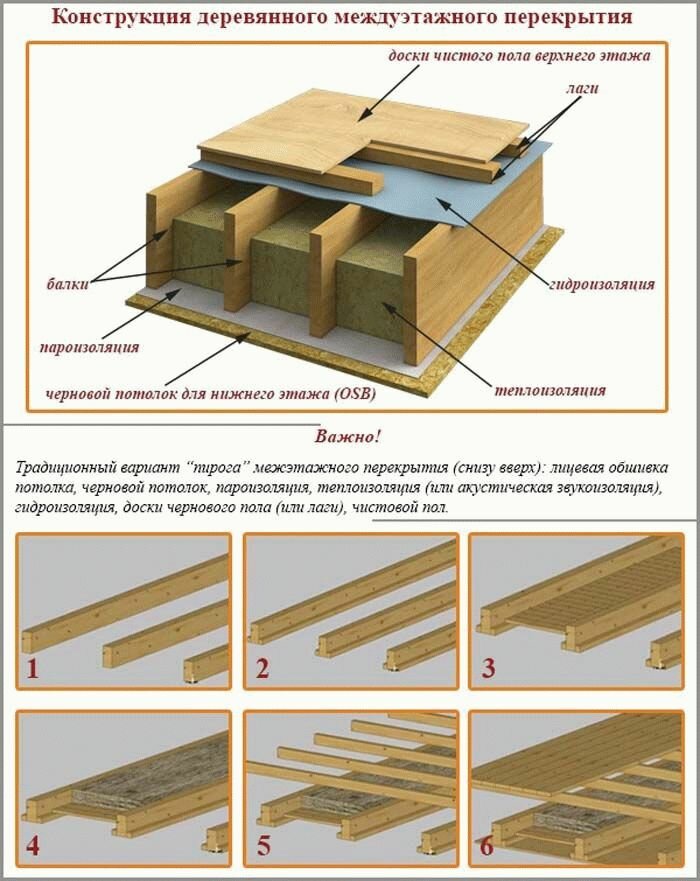

Пирог перекрытия каркасного дома

Перекрытия в каркасном доме любого типа обладают сходным строением. На подшивку или накат укладывают толь, пергамин или полиэтиленовую плёнку. Поверхность застилают изолирующим материалом.

Можно воспользоваться сыпучими утеплителями, например, керамзитом, печным шлаком, перлитом и т. д. Также настилают рулонные утеплители, такие как пенопласт и стекловата.

Обратите внимание, что утепляют только половые и потолочные перекрытия каркасного дома, а межкомнатные перекрытия шумоизолируются акустической ватой.

Утепление перекрытия каркасного дома можно высчитать по таблицам, в зависимости от типа утеплителя и средней температуры воздуха.

Условия использования перекрытий

Для обеспечения функционирования перекрытий каркасного дома, нужно создать им хорошие условия для поддержания прочностных показателей в течение всего срока службы. Одним из важных факторов, оказывающих негативное действие на деревянные конструкции, является сырость и влага.

Перекрытия в каркасном доме в большинстве случаев препятствует свободной циркуляции воздуха.  При перепадах температуры на деревянных элементах перекрытия образуется конденсат.

При отсутствии циркуляции воздуха дерево долго остаётся сырым и мокрым, что чревато негативными последствиями, в том числе образованием плесени.

Во-первых, древесина быстро впитает влагу и разбухнет, изменяя свои первоначальные размеры. А это увеличит напряжение в конструкции.

В будущем это может привести к потере прочности соединений деталей и элементов перекрытия, что сделает их использование невозможным.

Во-вторых, влажность — отличная среда для роста грибков и плесени. Сырость может разрушить деревянные перекрытия каркасного дома за несколько лет.

Проблема влажности и сырости в основном касается перекрытий пола, и в меньшей степени потолочных перекрытий. Для межкомнатных перекрытий влажность не страшна.

Перекрытия в ванной, кухне и в туалете необходимо дополнять гидроизоляционным слоем. И лучше отказаться от нижней подшивки. Так как это улучшит воздухообмен и позволит контролировать состояние деталей и элементов перекрытия.

Каркас и конструкция пола

В этом иллюстрированном руководстве представлены схемы, показывающие, как строится типичный деревянный каркасный пол, от балок пола до чернового пола и плиты порога.

В этой статье:

Что такое балки перекрытия?
Что такое черновой пол?
Что такое подоконник?

Хотя некоторые этажи построены на бетонной плите, лежащей на земле, большинство этажей приподняты над землей. Фальшполы более устойчивы под ногами и обеспечивают доступ к отопительному оборудованию, изоляции, сантехнике, электропроводке и другому механическому оборудованию.

Фальшпол состоит из деревянного каркаса, соединяющего одну наружную стену с другой. Этот каркас может поддерживаться или не поддерживаться балками, балками или стенами.

На верхних этажах дома нижняя часть каркаса пола обычно служит для крепления потолочных материалов. Потолки обычно строят так же, как полы, только они могут быть изготовлены из более легких материалов, потому что они не предназначены для таких же нагрузок.

Схема каркаса фальшпола © Don Vandervort, HomeTips

Что такое напольные балки?

Каркас пола в основном состоит из деревянных балок, расположенных параллельно друг другу через равные промежутки. Балки пола обычно имеют размеры 2 на 8, 2 на 10 или 2 на 12; потолочные балки обычно имеют размер 2 на 6 или иногда 2 на 4, если это старый дом. В некоторых новых домах изготавливаются двутавровые балки. Балки перекрытий и черновой пол © Дон Вандерворт, HomeTips

Балки перекрытий, расположенные через равные промежутки, охватывают области между опорами, такими как стены, фундаменты, фермы и балки. Нормальное расстояние составляет 16 дюймов «по центру» (от центра к центру), хотя на некоторых этажах могут быть балки с расстоянием между центрами 12 или 24 дюйма. Размеры балок и расстояние между ними определяются строительными нормами и правилами, которые основаны на технических требованиях. Перемычки балок проходят перпендикулярно балкам, закрывая их концы.

Балки сращиваются по балкам или другим опорам. Их можно стыковать встык и соединять с фанерными фасонками или внахлест. Твердая блокировка или металлические перемычки предотвращают скручивание балок и помогают равномерно распределять нагрузки.

Везде, где есть проем, например, на лестнице, балки удваиваются по периметру и закрываются перпендикулярными перемычками.

Каркас пола для лестниц Дон Вандерворт, HomeTips © с 1997 по 2022 | HomeСоветы

Что такое черновой пол?

Черновой пол обеспечивает основу для чистового пола, а также служит платформой во время строительства. Она может быть изготовлена ​​из досок, уложенных под прямым углом или по диагонали поперек балок. Либо черновой пол может быть выполнен из фанеры или других панельных изделий, которые укладываются перпендикулярно лагам.

Черный пол из фанеры состоит из панелей, уложенных в шахматном порядке, с торцами и краями, соединенными встык; панели прибиваются (иногда также приклеиваются строительным клеем) к лагам пола. Схема типовой конструкции пола © HomeTips

Толщина и жесткость чернового пола определяют типы отделочных материалов, которые можно укладывать поверх него. Если ваш дом построен на бетонной плите, плита может служить основой практически для любого типа пола. Но если в вашем доме есть фанерный или дощатый пол, важно проверить тип и толщину материала, который вы собираетесь использовать, чтобы определить, каковы ваши ограничения. Например, слегка гибкий или упругий пол не подходит для жестких материалов, таких как керамическая плитка и камень, потому что затирка или материалы будут трескаться при движении.

Что такое подоконник?

На уровне фундамента балки перекрытия опираются непосредственно на подоконник, обработанный консервантом, чтобы контакт с фундаментом не вызывал появления термитов или гниения. Их точная конструкция и соединение со стойками стены зависят от используемого метода обрамления. Анкерные болты

привязывают плиту порога к верхней части стены фундамента. © Дон Вандерворт, HomeTips.0005

Планы каркасных домов | Аврам

Назад

Как правило, схемы каркасных домов просты и очень функциональны.
Благодаря своей самонесущей конструкции А-образные рамы идеально подходят для создания открытых пространств планов этажей.

Каркасные дома получили свое название благодаря характерной форме крыши.
Если смотреть спереди (или в разрезе), дом представляет собой правильный треугольник , напоминающий форму буквы А.

Поскольку внешний А-образный каркас является Нужна любая внутренняя несущая стена.

ПРИМЕЧАНИЕ : Большие А-образные рамы (более 10 м у основания) могут нуждаться в внутренних несущих стенах для поддержки промежуточного потолка на первом этаже.

Открытые планы этажей

В нашей серии TRIO ширина гостиной составляет примерно 6,2 м (20,3 фута).

Площадь открытого пространства в гостиной зависит от модели:

• TRIO 57 : 18,2 м2 (195,9 кв. футов)
• TRIO 75 : 29,2 м2 (314,3 кв. футов)
• TRIO 100 : 32,4 м2 (348,7 кв. футов)
• TRIO 120 : 32,7 м2 (355,0 кв. футов)
• TRIO 150 : 51,1 м2 (550 кв. футов)

Для ясности номер модели (57, 75, 100, 120, 150) описывает длину здания в метрической системе (т.е. 57 = 5,7 м).

Следовательно, в TRIO 150 имеется огромная гостиная с открытым пространством, поскольку дом имеет гораздо большую глубину, чем другие модели.

5 Планы этажей с А-образной рамой

Avrame производит и продает комплектов домов с А-образным каркасом , и у нас есть 5 различных планов этажей в нашей серии TRIO, специально разработанных для жилых помещений.

Мы разработали серию TRIO, пытаясь предоставить набор доступных «широких» планов домов с А-образной рамой, с жилыми площадями , варьирующимися от 52 м2 (556 кв. Футов) до 140 м2 (1495 кв. Футов) .

Планы и спецификации дома

Трио 57

Общая площадь 51,7 м2 / 556,0 футов2

Длина 5,7 м /19,0 футов

Ширина 9,5 м /29

Высота 8,7 м /28,5 футов

Этажи 2

Спальни 2

Ванные комнаты 1

Вмещает от 1 до 4 человек

Trio 57 Download Pdf

Trio 75

Общая площадь 71,5 м2 / 769,0 футов2

Длина 7,5 м /24,6 фута Ширина

/29,5 футов

Высота 8,7 м /28,5 футов

Полы 2

спальни 2

ванные комнаты 1

ПРЕДУПРЕЖДЕНИЕ 1 — 5 человек

ТРИО 75 Скачать PDF

Трио 100

. площадь 97,3 м2 / 1047,0 футов2

Длина 10,0 м /32,8 футов

Ширина 9,0 м /29,5 футов

Высота 8,7 м /28,5 футов

Полы 2

спальни 3

Ванные 1

Аккумуляты 2 — 6 человек

Трио 100.

Trio 120

Общая площадь 121,0 м2 / 1300,0 футов2

Длина 12,0 м /39,4 футов

Ширина 9,0 м /29,5 футов

Высота 8,7 м /28 ,5 футов

Этажи 2

Спальни 4

Ванные комнаты 2

Вместимость от 3 до 7 человек

Trio 120 Download Pdf

Trio 150

Общая площадь 139,8 м2 / 1495,0 футов2

Длина 15,0 м /49,2 фута

Ширина 0,0 м /29,5 фута Высота 8,7 м /28,5 футов

Этажи 2

Спальни 4

Ванные комнаты 2

Вместимость от 4 до 8 человек

Трио 150 Скачать PDF

Индивидуальные планы домов

9

Помимо стандартных планов дома с А-образным каркасом, Avrame предлагает возможность корректировки плана этажа в соответствии с индивидуальными потребностями.

Поскольку конструкция А-образной рамы является несущей, все внутренние стены являются дополнительными и могут быть перемещены (или удалены) в соответствии с уникальными потребностями требовательного клиента.

Комплекты домов Avrame могут быть персонализированы путем добавления мансардных окон (до четырех в серии TRIO), которые значительно улучшают функциональность внутреннего пространства.

Распространенное заблуждение

А-образные рамы имеют наклонные стены и занимают мало места.
Нет, не знают.

На самом деле, большинство внутренних стен в каркасном доме вертикальны, по крайней мере, на первом этаже.

Вертикальные стены можно получить, пожертвовав частью площади пола… но это не значит, что пространство будет потрачено впустую.
На самом деле пространство рядом с нижней частью наклонных стен всегда можно использовать для хранения вещей.

Каркасный дом нуждается в нестандартных решениях, когда речь идет о гардеробных и стеллажах. Тем не менее, в нем действительно больше места для хранения на уровне этажа, чем в любом доме с традиционной планировкой.

Вы можете использовать это пространство сколь угодно умно…

Кому подходят каркасные дома?

Каркасные дома отличаются высокой прочностью и идеально подходят для климата с суровыми погодными условиями.

Крутая крыша очень хорошо справляется со снегом (снег просто сползает вниз).

Конструкция по своей природе изостатическая, что делает ее очень прочной и способной выдерживать сильный ветер и даже землетрясения… намного лучше, чем традиционная конструкция.

В доме с А-образным каркасом крыша никогда не обрушится вам на голову. Это просто невозможно. 9№ 0005

А-образная конструкция является идеальным вариантом для строительства недорогих домов, независимо от того, предполагается ли их использование для постоянного проживания, сезонного домика, сдачи в аренду или проживания вне сети.

Загрузка планов этажей дома

На этой странице вы можете найти все планы этажей Avrame вместе с соответствующими 3D-моделями SketchUp.

Комплекты разрешительных планов самых популярных модификаций можно найти в нашем интернет-магазине. Ссылку на это можно найти здесь.

Что дальше?

Вы можете ознакомиться с нашими энергетическими и экономичными моделями А-образной рамы ИЛИ ознакомиться с нашими руководствами по самостоятельному строительству , чтобы получить больше информации о том, как избежать ошибок при строительстве дома из комплекта.
