монтаж по деревянным балкам, устройство, укладка, чем обработать, фото и видео

Содержание:

Кратко о черновом поле
Основание для деревянного пола
Как сделать опорные столбики
Укладка лаг на основание
Тепло- и гидроизоляция пола
Укладка чернового пола
Как сделать черновой пол на бетоне
Монтаж чернового пола
Черновой пол из бетона по грунту
Земляные работы
Армирование, гидро- и теплоизоляция
Заливка бетона

Строительство чернового пола – важный этап при возведении деревянного дома. Чаще всего, для чернового пола используются плохо обработанные доски и утеплитель, что образует толстый пирог, на который укладывается чистовое покрытие. Кроме дерева при строительстве чернового пола также используется бетон, заливающийся на грунт внутрь опалубки.

Важно сделать черновой пол качественно, ведь этим вы изолируете жилое помещение от лишней влаги, шума, а также создадите термоизоляционный слой. Данная статья расскажет вам о том, как сделать черновой пол хорошего качества своими руками.

Кратко о черновом поле

Деревянный черновой пол зачастую используется в загородных домах, ведь дерево служит долгий срок даже в самых суровых условиях. Организовав такой пол, вы можете не беспокоиться о том, что он деформируется из-за сырости и холода в неотапливаемом доме, ведь доски отлично сохнут благодаря циркуляции воздуха через продухи в фундаменте.

Чтобы выполнить монтаж чернового пола в деревянном доме на достойном уровне, сначала нужно правильно подобрать материал. Выбирая древесину, вы должны обратить внимание на то, что она должна быть устойчива к процессам гниения, а также мешать развитию плесени. Лучше всего с этим справляются доски из хвойных деревьев, например, из ели, сосны, пихты и лиственницы (прочитайте также: «Как сделать пол в деревянном доме – устройство на примерах»).

Также важно укладывать только хорошо высушенную древесину, влажность которой не превышает 12%. Уложив влажную древесину, вы рискуете получить неровный пол, ведь высыхая под нагрузками, дерево теряет свою первоначальную форму.

Чтобы черновой пол не был пристанищем плесени и микроорганизмов, его стоит обработать специальными антисептиками. При строительстве фундамента дома не забудьте организовать продухи – отверстия, которые закрываются металлической сеткой, чтобы предотвратить попадание вредителей.

Основание для деревянного пола

Говоря о том, как сделать черновой пол в деревянном доме, первым делом нужно обратить внимание на его основание. Делая деревянный пол над голым грунтом, вы будете укладывать доски на лаги – деревянные продольные бруски. В свою очередь, лаги можно укладывать несколькими способами: крепиться к стенам и поддерживаться столбиками, закопанными в грунт, класться на закладной венец или опорные балки, которые сами строятся с использованием первого способа.

Не забывайте, что в большом помещении лаги нужно закреплять на опорах не только концами, но и между ними. В данном случае можно использовать опорные столбики, которые будут поддерживать лагу в промежутках между стенами. Чем чаще вы будете делать столбики, тем прочнее будет основание, однако, не стоит ставить их слишком часто, ведь это потребует дополнительных материальных затрат. Шаг между столбиками определяется толщиной балки, например, если размеры бруса составляют 150х150 мм, то столбики можно ставить на расстоянии в 80 см (детальнее: «Как используются столбики под лаги пола»).

Как сделать опорные столбики

Технология монтажа бетонных столбов под лаги достаточно проста:

1. Начнём с разметки: отметьте на фундаменте или стенах места, где будут крепиться будущие лаги. Далее натяните шнуры от стены до стены, после чего, протяните их между другими стенами, соблюдая шаг столбиков, например, как было сказано выше, в 80 см. Под пересечениями этих линий нужно отметить место на земле, где вы будете заливать столбики.
2. Опалубка опорного столбика закладывается в яму, поэтому вам нужно выкопать её. Оптимальные размеры такой ямы составляют 50-60 см в глубину и 40 см в ширину.
3. Выкопав яму, нужно приступать к организации подсыпки под фундамент. Дно ямы тщательно утрамбовывается, и засыпается слой песка толщиной в 10 см, после этого, засыпается слой гравия такой же толщины. Не забывайте утрамбовывать каждый слой.
4. Один из самых сложных этапов – подготовка опалубки. Высота опалубки зависит также от вашего решения: если вы хотите сделать опорный столбик из кирпича, то делайте опалубку, выступающую из грунта на 10 см, однако, если вы решили сделать столбик целиком из бетона, то высота опалубки должна доходить до основания лаги.
5. Этап создания армирующего каркаса не вызовет никаких проблем. Просто возьмите стальные прутья толщиной в 6-8 мм и свяжите их между собой.
6. Залейте бетон. Если вы делаете только фундамент для будущих кирпичных опор, то можете не заморачиваться о горизонтальном уровне заливки бетона, однако полностью бетонные столбы должны быть с горизонтально-ровными верхушками.
7. Высушив бетон, застелите поверхность опорного столба рубероидом в несколько слоёв без подсыпки, также вы можете использовать рубероид. Покройте поверхность и места стыков мастикой.

Делая опорный столбик из кирпича, скрепляйте кладку цементным раствором. Кладка для столбика менее 25 см выполняется в 1.5 кирпича, для более высокого столбика используйте кладку в 2 кирпича.

Проделав всю работу, можно снять опалубку. Вы можете улучшить качество своей работы, заменив плодородный слой почвы на самодельный грунт:

1. Снимите верхний слой почвы в 20 см.
2. Засыпьте по всей площади слой гравия толщиной в 10 см и утрамбуйте.
3. Засыпьте и утрамбуйте такой же слой песка

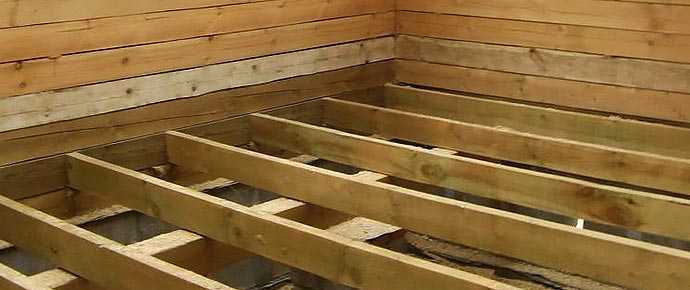

Укладка лаг на основание

Приступая к укладке, стоит сказать о том, чем обработать черновой пол в деревянном доме, ведь перед укладкой вам следует обработать все его составляющие: лаги, балки и доски. Для этого используйте специальные антисептики, которые продаются в строительных магазинах. Антисептик должен предотвращать образование плесени и грибка, мешать развитию микроорганизмов и прочих вредителей.

Лаги укладываются двумя способами: либо на закладной венец, опорные столбики или фундамент, либо на опорные балки, установленные на опору. Использовать опорные балки стоит только в том случае, если расстояние между лагами не превышает 60 см, иначе конструкция получится менее прочной.

Сечение лаг подбирается в зависимости от толщины будущего утеплителя. Между досками чернового пола и утеплителя всегда должен оставаться зазор в 30 мм, что обеспечит хорошую вентиляцию. Шаг между лагами определяется толщиной досок чернового пола: чем толще доски, тем шире может быть шаг.

Подробная инструкция укладки лаг:

1. Укладывая лаги на опору (венец, балки и т.д.), следите за ровностью их расположения, а также за горизонталью. Гидроизоляция, уложенная на опорные столбики, избавит вас от различных звуков в местах соединения лаг и основы, однако вы можете дополнительно уложить шумопоглощающий материал.
2. Если вы заметили провисание лаги, то подложите на опору деревянные брусочки и прочно закрепите их. Выступающую лагу легко исправить: снимите её выпирающую часть рубанком. Заметьте, что черновой пол по деревянным балкам не утратит своей прочности только в том случае, если перепад высот на лагах будет не больше 1 мм на 1 м.
3. Лаги крепятся с помощью саморезов, однако к бетонным конструкциям (столбикам или фундаменту) они крепятся иначе. Чтобы закрепить лагу на бетонный столбик, возьмите крепёжный уголок, прикрепите его к лаге саморезами, а для крепления к бетону используйте анкер.
4. Порядок укладки лаг довольно прост: сначала крепятся «маячные» лаги, ориентируясь по которым, вы будете укладывать остальные. Эти лаги крепятся на расстоянии в 2 м шириной. Далее укладывайте оставшиеся лаги, не забывая контролировать высоту и горизонталь каждой.

Тепло- и гидроизоляция пола

Укладка чернового пола в деревянном доме подразумевает под собой также его утепление и гидроизоляцию. Сделать это можно с помощью специальных материалов, которые укладываются между лаг на подложку.

Основание под изолирующие материалы делается несколькими способами:

• Первый способ достаточно прост, однако использовать его можно лишь в том случае, если есть возможность работы из подполья. Приобретите влагостойкую фанеру и прибейте её к нижней части лаг по всему периметру чернового пола, после чего, на фанеру можно будет укладывать материал.
• Второй способ затратит куда больше времени, однако, вам не придётся ползать под полом. Сначала прибейте черепные бруски толщиной в 20 мм к нижней части лаг, после этого, уложите доски на эти бруски и приступайте к укладке утеплителя.

Изолирующие материалы важно подобрать и уложить правильно, ведь в противном случае они могут вызвать конденсат, который погубит ваш пол.

Процесс изоляции:

1. Сначала вам нужно организовать гидроизоляцию чернового пола (подробнее: «Правильная гидроизоляция пола в деревянном доме – возможные варианты и материалы»). Для этого можно использовать только супердиффузионную паропроницаемую мембрану, которая способна пропускать влагу в подполье, но не обратно. Никогда не используйте полиэтиленовую плёнку, ведь она поспособствует образованию конденсата. Выбрав материал, приступайте к его укладке: листы кладутся на обустроенное основание внахлёст (15-20 см), после чего, стыки проклеиваются строительным скотчем.

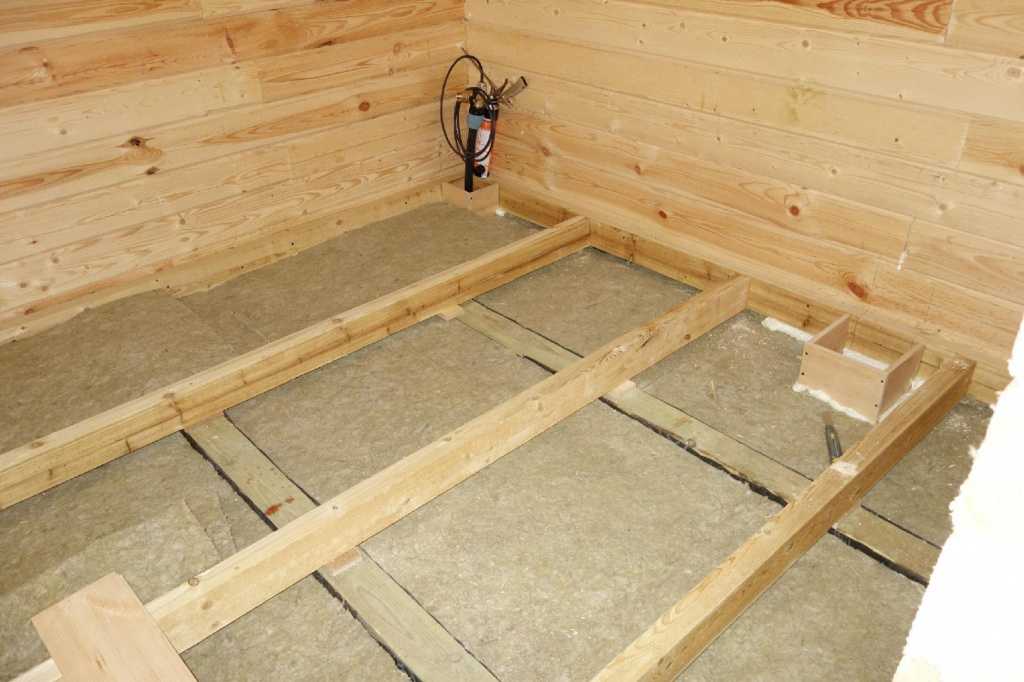

2. Для того чтобы сохранить тепло в доме, можно использовать множество различных материалов: минеральную или базальтовую вату, эковату или опилки, однако никогда не используйте пенополистирол и пенопласт, ведь они также сгноят ваш пол. Материл укладывайте между лаг, вырезая из рулонов плиты, ширина которых чуть больше расстояния между лагами.

Укладка чернового пола

Утеплив пол, вы можете начинать укладывать черновой пол в деревянном доме своими руками. Для начала стоит сказать, что если вы планируете использовать паркет для чистового пола, то черновой пол лучше выполнить из фанеры, а не доски. Если вы решили использовать доски, то используйте малообработанное дерево толщиной в 15-25 мм, также можно использовать шпунтованные доски, однако они имеют значительный недостаток – высокую цену.

С настилом досок на лаги справиться любой, если будет следовать инструкции:

1. Укладку досок начинают со стены. Приложите доску так, чтобы между ней и стеной было расстояние примерно в 2 см, это расстояние будет заполняться доской, когда она будет расширяться, накапливая влагу.
2. Закрепите доску к лагам. Возле стены закручивайте саморезы прямо в доску, их скроет плинтус. С другой стороны доски закручивайте саморез в шип под углом в 45 градусов.
3. Вставьте следующую доску в паз предыдущей и закрепите её, вкрутив саморез в её паз.
4. Последнюю доску, возможно, придётся подрезать под размер. После её укладки работа будет завершена, результат вы можете увидеть на фото.

Основные правила:

• Если доски короче длины комнаты, то стоит укладывать их, соблюдая правило кирпичной кладки.
• Важно плотно подгонять доски друг к другу.

Как сделать черновой пол на бетоне

Если вы владелец бетонного основания, то на него также можно уложить деревянный черновой пол, однако, вы должны выровнять это бетонное основание до идеальной ровности, ведь перепады высоты в данном случае недопустимы.

Устройство чернового пола в деревянном доме с бетонным основанием начинается с подготовительных работ.

Первым делом, вы должны выровнять поверхность основания:

1. Очистите основание от грязи.
2. Замесите раствор.
3. Залейте раствор, соблюдая горизонталь.
4. Дождитесь конца просушки бетона (примерно месяц). Проверить сухость бетона можно, уложив на него полиэтилен: если через сутки вы обнаружите конденсат, то стоит подождать ещё некоторое время.

Следующий этап – это гидроизоляция. Укладывайте внахлёст специальный материал, о котором говорилось выше, и проклеивайте места соединения строительным скотчем.

Завершает процесс укладка шумоизолирующих материалов, например, пробки или вспененного полиэтилена на места под лаги.

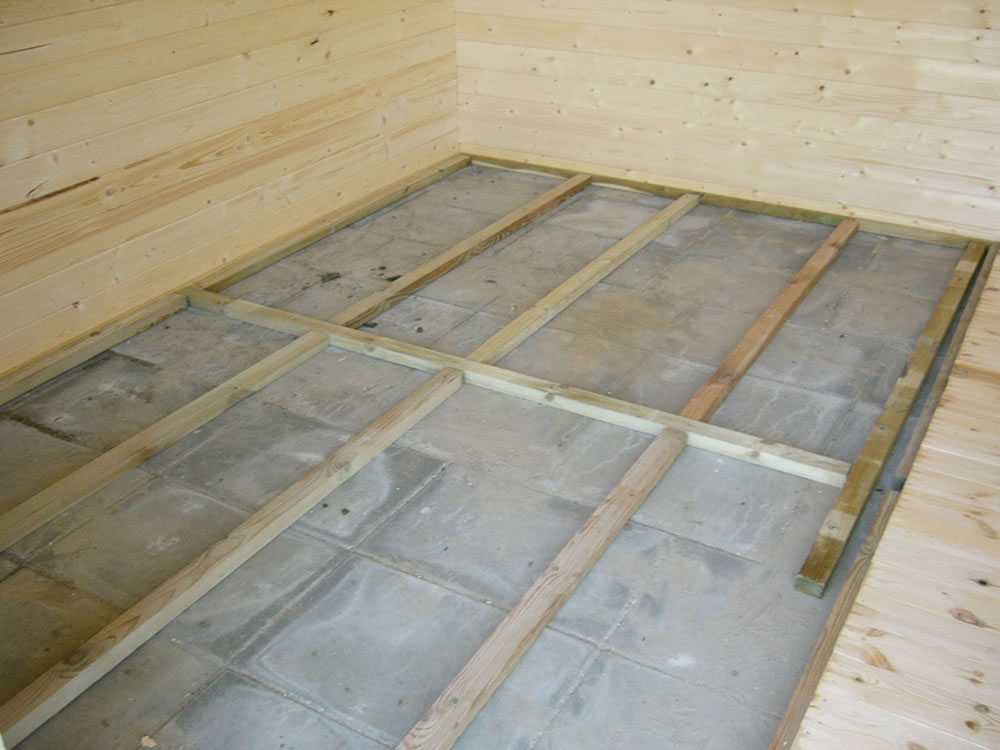

Подготовив основание, можно приступать к монтажу лаг. При укладке лаг на бетонное основание, вы можете не беспокоиться о том, что лаги не соответствуют длине помещения, ведь их можно скреплять торцами в любом месте, однако этого лучше избежать.

Монтаж чернового пола

В статье было рассказано о том, как сделать черновой пол из досок, поэтому в данном случае будет описан способ укладки чернового пола из фанеры:

1. Приобретите листы фанеры, которая выдерживает воздействие влаги, например, марка ФСФ или ФК.
2. Раскроите листы и разрежьте так, чтобы их стыки проходили ровно по центру лаг. Стыки, проходящие перпендикулярно лагам не должны создавать сплошную лини. От стен также рекомендуется отступить 2-3 см.
3. Крепите фанерные листы к лагам с помощью саморезов.

На фанеру можно класть следующие покрытия: ламинат, керамическую плитку, линолеум, массив, виниловые доски и паркет.

Черновой пол из бетона по грунту

Если вы хотите сделать основание чернового пола из бетона в деревянном доме, то нужно понимать, что это не всегда возможно.

Чтобы сделать такое основание, должны быть соблюдены следующие аспекты:

• Грунтовые воды должны быть ниже 4 м.
• Грунт должен быть твёрдым и неподвижным.
• В холодное время года дом должен быть всегда отоплен.

Земляные работы

Говоря о том, как делать черновой пол в деревянном доме из бетона, нужно прежде всего упомянуть о земляных работах:

• Отметьте на стене уровень, до которого будет заливаться бетон.
• От дна котлована до отметки на стене должно быть расстояние в 30-35 см, поэтому вы должны либо выкопать яму поглубже, либо засыпать её песком, не забывая о том, что всё нужно тщательно трамбовать.
• Засыпьте 10 см гравия и утрамбуйте его.
• Засыпьте 10 см песка, полейте и утрамбуйте.
• Поверх песка засыпайте щебень и песок, проверив горизонталь.

Армирование, гидро- и теплоизоляция

Для слоя гидроизоляции можно использовать стеклоизол, рубероид или прочный полиэтилен. Материалы не должны повредиться о края щебня. Материал укладываем не только на дно, но и на стены чуть выше уровня пола. Листы гидроизоляции укладываются внахлёст, а их стыки склеиваются скотчем.

Теплоизоляцию можно класть не только на этом этапе, но и поверх бетонного основания. Для организации теплоизоляции подойдут минеральная или базальтовая вата, перлит и керамзит.

Для армирования используйте сетку с ячейками в 10 см, укладывайте её на подставки в 2-3 см.

Заливка бетона

Для соблюдения горизонтального уровня создаются направляющие: стальные трубы или деревянные бруски. Используя цементный раствор, они закрепляются по периметру будущего пола с шагом в 1 м. Между направляющими закрепляется опалубка. Рекомендуется смазать их машинным маслом, чтобы их было проще достать из бетона.

Заливают бетон в несколько заходов с малыми перерывами:

1. Заливайте бетон, начиная от угла, расположенного напротив двери.
2. Залив несколько карт, разровняйте бетон лопатой.
3. Утрамбуйте бетон глубинным вибратором.
4. Уложите правило на направляющие и тяните его к себе, чтобы излишки бетона уходили в места, где его не хватает.
5. Вытащите все вспомогательные материалы и заполните пустоты бетоном.

С этими инструкциями вы легко справитесь с устройством пола в деревянном доме. Главное – это следовать правилам и не забывать, что самое важное в этом деле – это соблюдение горизонтали и неторопливость, ведь прежде чем приступать к остальной работе, бетон следует тщательно просушить в течение месяца.

Черновой пол в деревянном доме своими руками: инструкция

21.12.2015 Строительные советы 7 комментариев

1. О чем нужно знать
2. Материалы и инструмент
3. Подготовка основания
4. Монтаж чернового пола
5. Видео — инструкция

Всем привет! Если вы планируете строить или капитально ремонтировать деревянный дом, статья об основных принципах монтажа чернового пола на лагах вам может пригодиться. Черновой пол должен быть прочным, долговечным и надежно защищать дом от утечек тепла.

О чем нужно подумать заранее?

Основой чернового пола служат лаги – деревянный брус или доски толщиной не менее 5 см. Чтобы пол выдерживал серьезные нагрузки, лаги необходимо качественно уложить и закрепить.

Итак, спроектировав ленточный фундамент или ростверк столбчатого фундамента с некоторым запасом по ширине относительно деревянных стен, концы лаг можно опереть на данную конструкцию без врезки в стену. Важное условие: лаги с каждого конца должны заходить на цоколь или ростверк не менее чем на 10 см, плюс требуется предусмотреть зазор в 2 см между торцом лаги и стеной для естественного расширения древесины.

В случае недостаточной ширины цоколя или ростверка, концы лаг необходимо врезать в деревянную стену. Есть и другие варианты решения вопроса: если на небольшом расстоянии от стен сложить из кирпича подставки под опорные балки, лаги можно прикрепить к ним – в этом случае не потребуется ослаблять стены врезкой. Кирпичные столбы на бетонном основании потребуются и в качестве промежуточной опоры для длинных лаг.

Чтобы пол прослужил длительное время, важно использовать хорошо просушенную древесину. Все деревянные элементы перед монтажом необходимо тщательно обработать антисептиком. Я рекомендую выполнить данную процедуру минимум дважды, выдержав паузу в несколько часов. Это защитит конструкцию от появления грибка и поражения вредителями.

Необходимые материалы и инструмент

Из материалов нужно подготовить следующее:

Для обустройства чернового пола нам понадобятся следующие инструменты:

• рулетка, карандаш или маркер;
• электролобзик или ножовка по дереву;
• шуруповерт или электродрель с регулятором скорости;
• нож, молоток, скотч (для монтажа пароизоляции) и строительный степлер со скобками.

Подготовка основания

Если лаги укладываются концами на цоколь или ростверк, предварительно следует уложить на бетон гидроизоляцию и выполнить обвязку из тонких досок по периметру помещения. Концы лаг следует зафиксировать при помощи металлических уголков, прикрепленных к доскам обвязки. Не надо делать жесткого крепления – пол должен «дышать», не деформируясь при изменении температуры и влажности.

Если в качестве основания вы решили использовать кирпичные столбы, то они возводятся на бетонном основании. Выглядит это так:

Сечение столбика – 40х40 см. Высота должна соответствовать высоте цоколя, поверхность – строго горизонтальная, проверяется уровнем. На столбик укладывается гидроизоляция и деревянная прокладка. К столбам, фиксирующие лаги, крепятся при помощи анкеров или уголков.

Шаг укладки лаг зависит от предполагаемой нагрузки и сечения бруса. Опорный брус следует монтировать с шагом около 30 — 50 см. Хочу обратить ваше внимание на следующий нюанс: если планируется установить в помещении камин, рояль или еще что — то тяжелое, то в этом месте опорные элементы следует уложить почаще.

Зазор между торцом лаг и стеной (2-3 см) лучше всего заполнить мягким теплоизоляционным материалом.

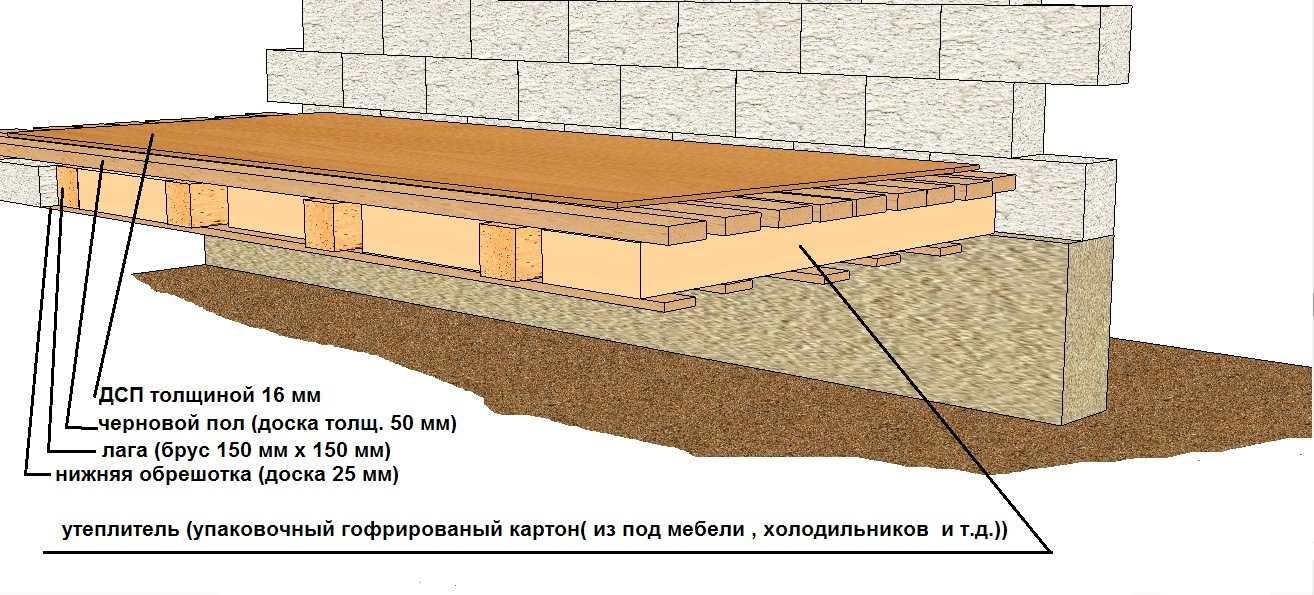

Монтаж «черепных» брусков, укладка чернового основания и утепленного пола

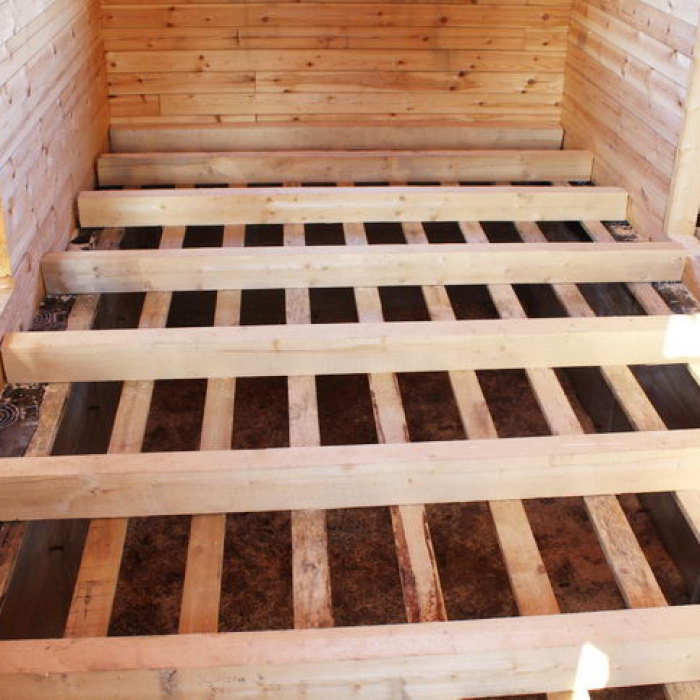

В нижней части лаг по всей длине необходимо набить «черепные» бруски – на них будет опираться нижний настил.

Для настила лучше всего использовать хорошо просушенные крепкие доски 2*10 см, напиленные в размер шага между лагами. Доски плотно подгоняются друг к другу, но ничем не крепятся.

Поверх настила укладывается гидроизоляция, повторяя контуры каркаса. Крепить ее удобно степлером. Пленка должна с запасом заходить на стены, в конце монтажа излишки легко срезать.

Углубления между лагами – место для рулонного или листового теплоизоляционного материала. Его можно уложить в один или два слоя, но верхний край лаг должен оставаться выше или на уровне теплоизолятора. Материал не только предотвратит утечку тепла, но и послужит неплохой шумоизоляцией.

Следующий слой – пароизоляционная мембрана. Она должна быть цельной и заходить на стены. Стыки проклеиваются скотчем. Чтобы обеспечить вентиляционный зазор, поверх пароизоляции вдоль лаг набиваются бруски сечением 5х5 см.

Заключительный этап монтажа чернового пола – укладка внешнего настила. Он может монтироваться из фанеры, плит ОСБ или досок. Они укладываются встык и крепятся при помощи саморезов. Главное условие – это обеспечить ровную горизонтальную поверхность для будущей отделки.

Заключение

Черновой пол достаточно просто смонтировать своими силами. Главное внимательно подойти к выбору и обработке древесных материалов и обеспечить горизонтальность поверхности, на которые опираются лаги. Правильно выполненная конструкция послужит качественной основой для финишной отделки.

В ростверке или цоколе на каждой стене требуется предусмотреть вентиляционное отверстие, забранное мелкой сеткой. Сквозняк под полом не позволит древесине набирать влагу, а следовательно предотвратит преждевременное образование плесени и грибка.

Видео по теме «Черновой пол в деревянном доме своими руакми»:

РУКОВОДСТВО ПО УКЛАДКЕ: ДЕРЕВЯННЫЙ ОСНОВНОЙ ПОЛ

Часть I. Технические характеристики деревянного чернового пола

• Панели чернового пола должны соответствовать добровольному стандарту США на продукцию PS1-95, строительной и промышленной фанере и/или добровольному стандарту США PS2-04 и/или канадскому стандарту производительности CAN/ CSA 0325.0-92 Строительная обшивка. Также применяются другие стандарты CSA.
• Основание из цельной доски должно иметь размеры ¾” x 5 ½” (номинальное значение 1” x 6”), плотная хвойная древесина группы 1, обычная древесина № 2, высушенная в печи до содержания влаги менее 15 процентов.
• И фанера CD EXPOSURE 1, и панели OSB Exposure 1 являются подходящими материалами для чернового пола, но надлежащая толщина материала будет определяться факторами, указанными ниже в , часть IV – Панельные изделия, черновые полы, E – Допустимые панельные черновые полы.

ДСП

• — это , а не , рекомендованный Wego International Floors.

Часть II – Влажность чернового пола

Примечание. Руководство по строительству экологически чистых домов Национальной ассоциации домостроителей содержит следующую директиву в разделе 5.3.8: обе стороны. Убедитесь, что влажность чернового пола/подложки соответствует соответствующему отраслевому стандарту для отделочного напольного материала, который будет уложен».

• Для полов из цельных досок (шириной менее 3 дюймов) разница содержания влаги между должным образом акклиматизированным деревянным полом и материалами чернового пола не должна превышать 4%.
• Для массивных полов большой ширины (3 дюйма или больше) не должно быть более 2 процентов разницы во содержании влаги между должным образом акклиматизированным деревянным полом и материалами чернового пола.

Часть III – Ровность и целостность основания

• Деревянное основание пола должно быть ровным, чистым, сухим, конструктивно прочным, без скрипов и выступающих крепежных элементов.

  • При установке с использованием механических креплений длиной 1 ½ дюйма и длиннее основание пола должно быть ровным с точностью до ¼ дюйма на 10 футов или 3/16 дюйма на 6 футов.
  • Для укладки на клей и укладки с использованием механических креплений размером менее 1 ½ дюйма, черновой пол должен быть плоским с точностью до 3/16 дюйма на 10 футов или 1/8 дюйма на 6 футов.
• Если пики или впадины в черновом полу превышают указанные выше допуски, отшлифуйте выступы и заполните углубления выравнивающей смесью или другим материалом, одобренным для использования под деревянными полами. Тем не менее, строитель или генеральный подрядчик обязаны предоставить подрядчику по укладке деревянных полов черновой пол, соответствующий указанным выше допускам.
• Внимательно осмотрите основание пола. Если черновой пол подвижен или скрипит, закрепите черновой пол к лагам в проблемных местах.
• Выступающие крепежные элементы легко исправить, вбив их глубже в основание.

Часть IV – Панельные изделия для чернового пола

• Для панельных изделий для чернового пола проверьте наличие незакрепленных панелей и надежно прикрепите их гвоздями или шурупами.
• Убедитесь, что между панелями имеется достаточно места для расширения (1/8 дюйма). Если панели чернового пола не шпунтованы и нет достаточного пространства для расширения, используйте циркулярную пилу, чтобы создать указанное пространство. ЗАПРЕЩАЕТСЯ распиливать швы на основании T&G.
• Также проверьте наличие отслоившихся или поврежденных участков и отремонтируйте их при необходимости.
• Перед началом укладки убедитесь, что на черновом полу нет мусора.
• Приемлемые панельные основания пола: расстояние между фермами и балками определяет минимальную приемлемую толщину панельного основания пола.

  • При расстоянии между фермами и балками 16 дюймов (406 мм) или меньше отраслевым стандартом для однопанельного чернового пола является номинальный размер 5/8 дюйма (19/32 дюйма), 15,1 мм CD Экспозиция 1 Фанерные панели чернового пола ( CD Exposure 1) или 23/32” OSB Exposure 1 панели чернового пола, листы 4 x 8 футов.
  • При расстоянии между фермами и балками от 16 дюймов до 19,2 дюйма (488 мм), стандартное значение составляет ¾ дюйма (23/32 дюйма, 18,3 мм) T&G CD ЭКСПОЗИЦИЯ 1 Фанерные панели чернового пола, (Экспозиция 1) , листы 4 x 8 футов, склеенные и скрепленные механически, или номинальные ¾” 23/32”, 18,3 мм) OSB Exposition 1 Фанерные панели чернового пола (Экспозиция 1), листы 4 x 8 футов, склеенные и механически скрепленные.
  • Ферменно-балочные системы, расположенные на расстоянии более 19,2 дюймов (488 мм) до максимум 24 дюймов (610 мм), требуют номинальных 7/8 дюймов T&G CD ЭКСПОЗИЦИЯ 1 Фанерные панели чернового пола, (Экспозиция 1), 4 фута x 8 листы, склеенные и скрепленные механическим способом, или номинальная толщина 1 дюйм OSB Expose 1 панели чернового пола, листы размером 4 x 8 футов, склеенные и скрепленные механическим способом, или два слоя чернового пола. Или раскосы между фермами/балками в соответствии с рекомендациями производителей ферм/балок и местными строительными нормами. Некоторые системы ферм/балок не могут быть скреплены поперечными связями и при этом сохраняют устойчивость.

    — Для двухслойных черновых полов первый слой должен состоять из листов номинального размера ¾” (23/32”, 18,3 мм) CD. 1 Фанерные панели чернового пола (CDX), листы 4 х 8 дюймов или номинальные ¾” (23/32 мм). ”, 18,3 мм) OSB Exposure 1 панели чернового пола, листы 4 x 8 футов. Второй слой должен состоять или номинальным образом ½” (15/32”, 11,9 мм) CD ЭКСПОЗИЦИЯ 1 – фанерные панели основания пола, (Экспозиция 1) – листы размером 4 х 8 футов. Фанера толщиной ½ дюйма должна быть смещена на ½ панели в каждом направлении относительно существующего основания. Панели также можно укладывать по диагонали или перпендикулярно, с расстоянием между листами 1/8 дюйма. Прибейте гвозди по минимальной сетке 12 дюймов, используя гвозди с кольцевым стержнем или скобы.

• Спецификации по креплению и расстоянию

  • Следуйте рекомендациям производителя панели по расстоянию и креплению.
  • Стандартные требования к расстоянию между панелями и креплению для систем ферм/балок предусматривают пространство для расширения примерно 1/8 дюйма (3,2 мм) по периметру каждой панели, при этом панели крепятся через каждые 12 дюймов (305 мм) вдоль промежуточных опор.
  • Края также должны быть сглажены. Обычно это можно сделать с помощью шлифовальной машины для кромок.

Часть V – Черновой пол из массивной доски

Черный пол из массивной доски должен быть: ¾” x 5 ½” (1 x 6 номинально), группа 1 плотная хвойная древесина (SYP, Doug Fir, лиственница и т. д.), № 2 обычная, высушенный в печи до менее чем 15% MC.

Черновой пол из твердых досок должен состоять из досок шириной не более 6 дюймов, уложенных под углом 45 градусов, при этом все концы досок должны полностью опираться на балки и крепиться гвоздями с канифольным покрытием или гвоздями с кольцевым стержнем не менее 8d или эквивалентными.

Некоторые типы деревянных полов не следует укладывать непосредственно на основание из массивной доски.

Напольное покрытие из массивных досок тонкой классификации должно иметь подложку из фанеры толщиной 3/8 дюйма или лучше, установленную поверх сплошного дощатого основания.

УКЛАДКА НА СУЩЕСТВУЮЩИЕ ПОЛЫ

Wego не рекомендует укладывать свои напольные покрытия на существующие полы.

Черный пол — основа качественной укладки пола

Хотя это не очевидно, просто глядя на пол сверху, каждая система напольного покрытия на самом деле представляет собой сложную систему из нескольких слоев: структурных балок, чернового пола, подстилающего слоя и напольного покрытия. Под каждым типом пола, будь то паркет, ковер, керамическая плитка, натуральный камень, винил или ламинат, можно найти ту или иную форму черного пола, и выбор правильного материала для черного пола и его правильная установка являются ключом к отличному полу, который хорошо работает. и длится десятилетиями.

Что такое структурные балки?

Несущие балки — это горизонтальный аналог балок (которые проходят перпендикулярно крыше и помогают выдерживать ее вес). Несущие балки проходят между балками и создают каркас, добавляя дополнительную поддержку конструкции.

Четыре слоя пола

Пол с гладкой поверхностью, который вы видите, на самом деле является многослойным «сэндвичем», состоящим из нескольких различных слоев, каждый из которых выполняет важные функции в создании пола, который выглядит и работает должным образом.

1. Балки . Балочная система представляет собой ряд параллельных структурных элементов, которые проходят между балками или несущими стенами и поддерживают весь пол. Балка может быть изготовлена ​​из пиломатериалов 2-х размеров размером от 2х8 до 2х12, в зависимости от ожидаемой нагрузки на пол. В некоторых современных конструкциях очень длинными балками могут быть спроектированные балки , в которых используется двутавровая конструкция из фанеры или панелей OSB (ориентированно-стружечная плита), обрамленная сверху и снизу размерными пиломатериалами. Примечание: Слой балки отсутствует в цокольных этажах или в конструкции домов из плит, где полы опираются непосредственно на бетонные плиты.
2. Черный пол . Это прочный структурный слой, опирающийся непосредственно на лаги. Обычно сделанный из фанеры или OSB, черновой пол обеспечивает стабильную поверхность не только для напольных покрытий, но и для всех тяжелых «живых» элементов в жилом пространстве, таких как мебель, люди, кухонные и ванные шкафы, душевые кабины и т. д. ванны. Несмотря на то, что балки имеют боковые распорки, черный пол также действует как дополнительная распорка, контролирующая боковое смещение балок. Срок черновой пол иногда неправильно используется для обозначения тонкого слоя фанеры, цементной плиты или даже пенопластовой прокладки, которая находится непосредственно под напольным покрытием. Эти материалы фактически составляют подложку .
3. Подложка . Поверх чернового пола уложена подложка, которая выравнивает черновой пол и обеспечивает ровную, ровную поверхность готовой поверхности пола. В отличие от чернового пола, это не конструктивный элемент и не придает прочности полу. Для подстилающего слоя можно использовать несколько материалов, которые выбираются в зависимости от типа укладываемого напольного покрытия. Обычные материалы включают фанеру, цементно-волокнистую плиту, цементную плиту, затертый раствор и пенопласт или пробковую прокладку.
4. Напольное покрытие . Напольное покрытие — это видимая декоративная поверхность, по которой вы ходите: доски из твердой древесины, камень или керамическая плитка, виниловые плитки или листы, ковровое покрытие, ламинат и т. д.

Нажмите «Воспроизвести», чтобы узнать разницу между черновым полом, подстилающим слоем и балками

Анатомия чернового пола

Черновой пол — это самый нижний горизонтальный слой системы перекрытий — слой, который опирается непосредственно на несущие балки, перекрывающие пространство между опорными балками или несущими стенами. Обычно единственный раз, когда вы ремонтируете, заменяете или вносите изменения в черный пол, это во время капитального ремонта или строительных работ.

Типичный черновой пол состоит из 4 x 8 или 4 x 12-футовых листов фанеры класса A/C толщиной 1/2 или 3/4 дюйма, прибитых гвоздями или привинченными к слою балки. Класс A/C означает, что одна сторона обработана гладко, а другая сторона относительно шероховатая (обычно это нижняя сторона).

OSB также часто используется для чернового слоя пола. Мнения различаются в зависимости от достоинств фанеры и OSB, но оба варианта очень распространены, и оба вполне адекватны при правильной установке. Как и фанера, листы OSB прибиваются гвоздями или прикручиваются к лагам.

В старых домах черный пол нередко состоял из простых досок размером 1 x 6, 1 x 8 или 1 x 10, прибитых по диагонали к балкам. Во время ремонта эти доски часто заменяют фанерой или ОСП, или их можно увеличить, уложив еще один слой фанеры чернового пола поверх диагональных досок.

Как установить черновой пол

Независимо от того, состоит ли черновой пол из фанеры или листов OSB, установка аналогична. Во-первых, убедитесь, что нижележащие балки относительно плоские и ровные. Там, где есть структурные проблемы с лагами, эти проблемы должны быть устранены до укладки чернового пола. Там, где балки слегка неровные, некоторые плотники наносят каплю строительного клея поверх балок перед установкой панелей чернового пола. Это обеспечивает некоторую жесткость установки и предотвращает изгибание и скрип.

Большие листы фанеры или OSB укладываются поперек балок так, чтобы концы располагались по центру балок. Используйте как можно больше полных листов для максимальной прочности. Там, где необходимы разрезанные листы, убедитесь, что концы находятся по центру балок. Положите листы с промежутками 1/8 дюйма между ними, чтобы учесть расширение. Затем листы прикрепляются к балкам с помощью гвоздей или шурупов, забиваемых через каждые 8 ​​дюймов или около того. Если ряды листов чернового пола уложены бок о бок, постарайтесь расположить торцевые стыки в шахматном порядке, чтобы они не выстраивались один за другим. Избегайте макетов, в которых все четыре листа сходятся в одной точке.

Если в черновом полу есть небольшие углубления, вы можете заполнить их жидким составом для выравнивания пола, таким как многофункциональная самовыравнивающаяся подложка Durock, которую можно наносить слоями толщиной до 3 дюймов.

Рекомендации для конкретных напольных покрытий

Если вы укладываете черновой пол с нуля и знаете, каким будет напольное покрытие, это может повлиять на то, как вы будете укладывать черновой пол.

• Паркетный пол: Фанера является лучшим основанием для укладки паркетного пола. Фанера CDX толщиной от 1/2 до 3/4 дюйма и классом A/C хорошо подойдет для укладки любого паркета. Доступна фанера с шипами и пазами, которая уменьшает скрип и помогает черновому полу лучше стыковаться друг с другом.
• Керамическая или керамогранитная плитка:  Подложка под плитку может быть сложной, поскольку важно избегать любых изгибов, которые впоследствии могут привести к растрескиванию затирки для плитки и самой плитки. Убедитесь, что балки крепкие и не изгибаются; их удвоение («сестринство») может помочь сделать пол более жестким. Более толстая фанера толщиной 3/4 дюйма — лучший выбор для подстилающего слоя, и убедитесь, что она надежно закреплена на балках. Над этим основанием хороший подстилающий слой из цементной плиты дополнительно защитит от деформации.
• Натуральный камень : Плитка из мрамора, сланца, травертина и другого природного камня представляет собой очень тяжелый напольный материал, который часто бывает довольно хрупким. Удивительно, но они не так прочны, как керамическая плитка. По этой причине очень важен прочный черный пол, который не прогибается. Совет по плитке Северной Америки (TCNA) требует, чтобы основание из 19/32-дюймовой шпунтованной фанеры укладывалось поверх деревянных балок, расположенных на расстоянии 16 дюймов по центру, с зазором 1/8 дюйма между листами. За этим следует второй слой фанеры толщиной 15/32 дюйма, установленный с зазором 1/4 дюйма между листами. Оба слоя должны быть установлены таким образом, чтобы лицевые волокна были перпендикулярны балкам. Только теперь черновой пол готов к укладке цементной плиты.
• Ламинированное напольное покрытие:  Как и в случае с паркетными полами, ламинированное напольное покрытие лучше всего укладывать на основание из фанеры толщиной 3/4 дюйма. Если существующий черновой пол находится в плохом состоянии, вам необходимо добавить подложку из тонкой фанеры поверх чернового пола. Ламинат является довольно тонким материалом и не прощает канавок, вмятин и выступов. На черновой пол укладывается пенопластовая подложка. Подложка из ламината представляет собой тонкую (от 6 до 8 миллиметров) пенопластовую прокладку, которая поставляется в рулонах шириной около 3 футов; это может помочь сгладить очень незначительные вмятины и неровности на черновом полу.
• Ковровое покрытие : В качестве основания для коврового покрытия достаточно фанеры или ОСП. В большинстве случаев простое ковровое покрытие служит достаточной подстилкой поверх фанеры или чернового пола из ОСП, но в случаях, когда черновой пол находится в плохом состоянии или для старых черных полов с диагональными досками 1 x, можно использовать фанеру A/C толщиной 1/4 дюйма. подложку рекомендуется перед укладкой набивки и коврового покрытия. При укладке коврового покрытия на бетон рекомендуется использовать слой фанеры, опирающийся на шпалы, или использовать взаимосвязанные панели чернового пола, такие как DriCore.

Рекомендации по бетонным плитам

Черный пол в подвале или для других бетонных плит — это совершенно другое дело, поскольку у вас нет балок и могут быть проблемы с влажностью. Даже если бетонный пол в подвале выглядит и ощущается сухим на ощупь, со временем остаточная влага может просочиться и повредить финишный пол.

Если вы не устанавливаете плитку, которую можно укладывать непосредственно на бетон, требуется влагонепроницаемый черный пол или подложка. Вы можете уложить фанеру поверх шпал (которые служат мини-балками, опирающимися непосредственно на плиту), или вы можете уложить фанеру прямо на бетон. В обоих случаях уложите под древесину пароизоляцию или подложку из пенопласта.

В качестве альтернативы существуют специальные панели для чернового пола, такие как DriCore или BARRICADE, которые сцепляются друг с другом по типу шпунт-паз.
