Каркасные дома быстро возводятся, теплые и комфортные. Именно поэтому их часто выбирают в качестве основного жилого или дачного домика.

Выбираем проект: зачем нужен каркасный дом?

Если строить каркасный дом своими руками, то сначала надо выбрать проект. Для выбора следует определить назначение дома и другие условия. Дом для постоянного проживания должен обладать несколько иными характеристиками, чем дачный домик. Дача, в которую приезжают только летом, будет отличаться по характеристикам от варианта с круглогодичным пребыванием. Разумеется, дома в которых будут жить в зимнее время или приезжать в них периодически, должны отличаться лучшим теплосохранением.

Другим аспектом выбора проекта является доступность энергоносителей. Если газовая магистраль поблизости отсутствует, то наиболее удобный и дешевый вариант отопления исключается. Для обогрева электричеством больших помещений требуется надежная электрическая сеть со стабильным напряжением. В небольших деревнях и поселках нередко напряжение пониженное, а сеть не способна выдержать значительную нагрузку.

Все эти особенности следует своевременно изучить, чтобы подобрать оптимальный по размерам и другим характеристикам проект.

Плюсы каркасных домов

Благодаря современным технологиям каркасные дома ни в чем не уступают традиционным вариантам из бревен, бетона или кирпича. Они обладают необходимым уровнем прочности и надежности, достаточно долговечны.

Среди преимуществ каркасных зданий следует отметить быстрый процесс возведения и относительно низкую стоимость процесса.

Отделку можно выполнять в любое время года. Все поверхности такого дома получаются ровными, что существенно облегчает процесс отделки.

Поскольку здание легкое, то на фундаменте для каркасного дома можно сэкономить. Массивное основание не требуется, можно выбрать простые в обустройстве, легкие варианты.

Теплопроводность стен у такого типа домов низкая. Благодаря этому помещения быстро прогреваются даже холодной зимой. Летом же высокая теплоизоляция защищает от излишней жары, препятствуя перегреву.

Чтобы сделать каркасный дом пожаробезопасным, деревянные элементы обрабатывают специальными пропитками. Также используются материалы, обладающие устойчивостью к возгоранию.

Стены каркасного дома паропроницаемые, что обеспечивает вентиляцию без активной теплопотери.

Варианты проектов каркасных домов

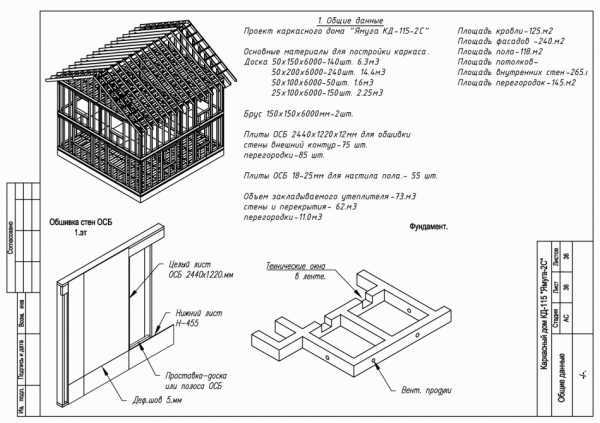

Рассмотрим несколько проектов каркасного дома.

Первый вариант имеет жилую площадь 10,72 кв.м, а общая площадь составляет 34,7 кв. м. Дом одноэтажный с мансардой. Внизу располагается кухня, которая совмещена с прихожей, одна комната и лестница, ведущая в мансарду. Внешние размеры дома составляют шесть на четыре метра.

Проект каркасного дома 6х4. Фото

Второй проект имеет общую площадь в 44,35 кв. м и жилую площадь – 13,63 кв. м. Его внешние размеры составляют шесть на пять метров. Дом имеет кухню-прихожую площадью 11,25 кв. м, комнату и мансарду. При входе в дом располагается небольшое крыльцо с крышей, оберегающей от осадков. Пол первого этажа и мансарда дополнительно утепляются материалами Knauf. Черновой пол выполнен из ОСП.

Проект каркасного дома 6х5 с мансардой. Фото

Третий проект каркасного дома обладает жилой площадью 37,24 кв. м. При этом общая площадь составляет 72.7 кв. м. Дом имеет два этажа. На первом располагается гостиная. Кроме того там находится кухня, холл и кладовая. Вместо кладовой может быть обустроен санузел. На втором этаже располагаются комната и спальня. Вход в спальню осуществляется через комнату, т.е. она является проходной.

Проект каркасного дома 6х8 с мансардой. Фото

Четвертый проект – одноэтажный каркасный дом с мансардой, длина которого составляет 9м, а ширина – 6. Жилая площадь дома – 49,17 кв.м. Общая площадь – 68,51 кв. м. На первом этаже находятся большая и маленькая комнаты. В большой располагается лестница, ведущая в мансарду. Кроме того, на первом этаже находятся небольшой холл, санузел и кухня. Комната мансарды занимает половину площади, а вторая половина представляет собой так называемый «второй свет» над большой комнатой первого этажа.

Готовый проект каркасного дома 6х9 с мансардой. Фото

Пятый проект представляет собой совсем небольшой одноэтажный дачный домик, жилая площадь которого составляет 9,95 кв. м, общая площадь – 16, 95 кв. м, а размеры 5 на 4 метра. Планировка дома предельно простая. Внутри есть кухня, маленький коридор и жилая комната.

Проект каркасного дома 5х4. Фото одноэтажного дома

Шестой проект – каркасный дом с мансардой. Жилая площадь его составляет 49,53 кв. м, а общая – 87,14 кв. м. На первом этаже находятся две комнаты, холл, кладовая и кухня. В мансардном пространстве находится непосредственно мансарда и еще одна комната.

Проект каркасного дома 7х8 с мансардой. Фото

Седьмой проект – дом с жилой площадью 46,46кв. м и общей – 86.05 кв. м. На первом этаже располагается гостиная, просторный холл с лестницей, кухня и санузел. В мансардном этаже также имеется просторный коридор, по бокам от которого находятся две комнаты.

Проект каркасного дома 6х9 с мансардой. Фото

Восьмой проект представлен домом с жилой площадью 56,22 кв. м, общей площадью 84,96 кв. м. На первом этаже находятся гостиная и еще комната, коридор, санузел и кухня. В мансарде имеется холл, одна маленькая комната и две относительно просторные.

Готовый проект каркасного дома 6х9 с мансардой. Фото

Процесс строительства каркасного дома: основные этапы

Этап первый: закладка фундамента

При выборе фундамента для каркасного дома следует учитывать геологические особенности участка. В большинстве случаев выбираются свайно-ростверковый вариант, также используются свайные и ленточные фундаменты.

Свайно-ростверковый фундамент применяется для возведения каркасного дома, поскольку он надежен и относительно дешев. Для обустройства чаще выбирают сваи ТИСЭ с расширенной пяткой. Благодаря пятке свая лучше сопротивляется пучению и отличается лучшими несущими характеристиками, чем обычная свая.

Фундамент для каркасного дома своими руками. Фото

Для заливки свай бурят скважины, в которые вставляется опалубка из трех слоев рубероида. Можно использовать пластиковые или асбестоцементные трубы нужного диаметра. Внутрь вставляется арматура, связанная треугольником или квадратом.

После заливки свай устанавливают опалубку для ростверка. Это бетонная лента по периметру здания. В опалубку укладывают арматуру и связывают ее, соединяя с элементами арматуры из свай.

Чтобы потом к ленте крепить обвязочный брус, устанавливают шпильки на расстоянии 1 – 2 метра. Обязательны они рядом с углами, на расстоянии 30см. Остальные устанавливают в зависимости от особенностей дома. Они не должны располагаться реже, чем через 2 метра и на стену их должно быть не менее двух.

Когда все готово заливают бетон и закрывают его полиэтиленом. Это требуется, чтобы материал не высыхал, а набирал прочность.

Этап второй: устанавливаем нижнюю обвязку и пол

Когда строим каркасный дом своими руками, то обязательно надо помнить про гидроизоляцию фундамента. Верхняя поверхность ленты промазывается битумной мастикой, прокладывается рубероидом или гидроизолом. Если этого не сделать, то деревянный каркас будет тянуть влагу и гнить.

Каркасный дом своими руками. Пошаговое фото

Далее технология строительства каркасного дома предполагает укладку лежней. Это доски толщиной 5см и шириной 15см. Длина выбирается в зависимости от размеров фундамента. В нужных местах в досках просверливают отверстия под шпильки. Поверх первого ряда укладывают второй с перекрытием стыков. Вместо двух рядов досок можно использовать один ряд бруса, но он дороже и имеет меньшую несущую способность.

Обвязка и лаги

К лежню прикрепляют обвязку. Используют доску такого же размера, поставленную на ребро. Ее выравнивают по краю и прибивают большими гвоздями с шагом в 40см.

Каркасный дом своими руками. Пошаговое фото

Лаги – такие же доски, как и использовались. Ставятся на ребро поперек фундамента и крепятся торцом к обвязке. Расстояние между лагами зависит от длины пролета. Чем он больше, тем чаще располагают лаги.

Технология строительства каркасного дома. Фото

Настилаем и утепляем пол

Варианты схемы полов каркасного дома могут быть различными. Нередко сразу после монтажа основы под настил укладывают утепление. Поскольку в этом варианте утепляют до настила чернового пола, то использоваться может только пенополистирол высокой плотности. Он не боится влаги, которая будет идти от грунта.

Для укладки утеплителя к лагам с двух сторон прибивают черепные бруски со сторонами в 5см. Плиты пенопласта нарезают ножовкой и укладывают между лагами в два слоя с перекрытием швов. Щели по периметру заполняют герметиком.

Поверх утеплителя настилают черновой пол. Доски кладут с перемежением направления волны (см. фото). Сверху слой досок закрывают фанерой.

Каркасный дом своими руками. Пошаговая инструкция

Можно обойтись только фанерным слоем, но материал должен быть не меньше 1,5см толщиной. Швы между листами не должны совпадать. В них должно быть компенсационный зазор не менее 3мм.

Крепят листы фанеры саморезами. По периметру стен шаг крепления должен быть 12см, а внутри – 40см.

Этап третий: сборка стен

Существует две основных схемы сборки каркасных стен. Первая: каркас стены собирают в горизонтальном положении. Иногда даже крепят листовые материалы, а затем поднимают. Этот способ удобен, но плохо реализуется, когда каркасный дом строится своими руками без дополнительной помощи. Поднимать стены тяжело.

Вторая схема: сборка осуществляется постепенно, начиная снизу и двигаясь наверх.

Каркасный дом своими руками. Пошаговая инструкция

Установка стоек: шаг и сечение

Начинается возведение стен каркасного дома с установки угловых стоек. Используется брус с сечением 150х150мм или 100х100мм. Промежуточные стойки делают из бруса с прямоугольным сечением: 50х150мм или 50х100мм.

При возведении стен каркасного дома важно правильно выбрать расстояние между стойками. Оно должно соответствовать нагрузке, а также быть удобным для размещения утеплителя. Если используются утеплители в матах, то лучше сразу стойки размещать на ширину матов. Это сделает процесс утепления удобным и быстрым.

Стойки крепятся нагелями, врубкой или уголками. Наиболее удобный и простой способ – усиленные уголки. Врубка также используется, но требуется в нижней обвязке делать углубления.

Сверху устанавливается брус верхней обвязки, который крепится к вертикальным стойкам.

Раскосы: что это и зачем нужны

При возведении каркасного дома обязательно вертикальные стойки укрепляют раскосами. Они выравнивают элементы и поддерживают их стабильность. Если стены будут обшиваться плитными материалами с высокой прочностью. То используются временные раскосы. Их потом снимают.

При монтаже наборной обшивки, например, из вагонки, требуется установить постоянные элементы. Лучшим вариантом будет использование на каждую стойку четырех штук.

Создание теплых углов

Если строить каркасный дом своими руками, то особое внимание следует уделить углам. Обычно в углу стоит брус. Для средней полосы данный вариант является холодным. Его требуется дополнительно утеплить. Возможные варианты показаны на схемах.

​

Этап четвертый: установка перекрытия

Далее технология строительства каркасного дома включает монтаж перекрытия. Балки опираются на верхнюю обвязку и крепятся к ней уголками, опорными кронштейнами или врубкой.

Толщина элементов перекрытия зависит от того, что именно будет находиться сверху. Если чердак, то можно использовать более тонкие элементы, чем для второго жилого этажа. Для обустройства второго этажа на перекрытии делают черновой пол.

Этап пятый: стропила и кровля

Вид крыши определяется при выборе проекта каркасного дома. Это может быть стандартная скатная крыша, мансардная или любой другой вариант. Кровельный материал подбирается по весу. Он должен быть легким, чтобы не создавать дополнительной нагрузки на перекрытия.

Этап шестой: утепление

Утеплитель – обязательный компонент стен каркасного дома. Чаще всего используется базальтовая вата в виде матов. Если маты на пару сантиметров больше расстояния между стойками, то они хорошо удерживаются распирающими силами. Дополнительно используют специальный крепеж.

У минеральной ваты много достоинств: она обладает высокой тепло- и звукоизоляцией. Однако чувствительна к намоканию, поэтому обязательно требуются изолирующие материалы. Со стороны улицы используется гидро- и ветрозащитная паропроницаемая мембрана, а со стороны помещения – пароизоляционная мембрана.

После монтажа утеплителя выполняется внутренняя отделка каркасного дома.

Видеоинструкции по строительству каркасного дома

Используя представленное видео можно уточнить все непонятные моменты по возведению каркасного здания. Подробно рассматриваются все моменты, начиная с закладки фундамента и заканчивая внутренней отделкой каркасного дома.

Каркасный дом: варианты наружной отделки

Существует множество вариантов наружной отделки каркасного дома. В зависимости от используемого материала дом может выглядеть совершенно по-разному.

Кирпичная облицовка

Каркасный дом можно обложить кирпичом. Между стенной поверхностью и кирпичной кладкой должен оставаться промежуток шириной от трех до пяти сантиметров. Этот зазор обеспечивает вентиляцию. Если его не оставить, то в холодную погоду на кирпиче будет собираться влага, которая может повредить и ограждающие плиты стены.

Наружная отделка каркасного дома кирпичом. Фото

Поскольку кирпич является тяжелым материалом, то он не должен иметь жесткого соединения со стеной. Требуется увеличение несущих характеристик фундамента. Маскируется кирпичная часть свесом крыши, оконными и дверными откосами.

Деревянная облицовка

Для облицовки каркасного дома применяют фальшбрус, блок-хаус и аналогичные материалы. При их использовании можно исключить наружную обшивку стен плитными материалами. Вместо них будут использованы материалы отделки. Крепить их можно как изнутри, так и снаружи.

Наружная отделка каркасного дома деревом. Фото

Если есть желание повысить теплоизоляцию, то лучше отделку производить по обрешетке, крепящейся к готовой стене. В этом случае требуется оставлять вентиляционный зазор.

Отделка деревом требует регулярного ухода. Древесину требуется периодически пропитывать антисептиками и окрашивать специальными составами.

Отделка сайдингом

Наиболее простой и широкораспространенный вариант отделки. Если внешняя часть каркасного дома выполнена из фанеры или листов ОСП, то сайдинг можно крепить непосредственно на эти материалы.

Наружная отделка каркасного дома сайдингом. Фото

Если используется столбчато-балочный каркас, то можно обойтись без обшивки листовыми материалами, а заменить их сайдингом. Для увеличения теплоизоляции сайдинг закрепляют на выносных рейках, а пространство между ним и стеной заполняют еще одним слоем утеплителя с более высокими теплоизолирующими показателями.

Облицовка термопанелями

Термопанели представляют собой отделочный материал, в котором имеется слой утеплителя и облицовочный слой. В качестве утеплителя используют пенополиуретан, базальтовый материал с высокой плотностью. Наружный слой изготавливается из клинкерных материалов, полимербетонной поверхности. Термопанели могут быть уже окрашенными или их можно окрасить в нужный цвет после монтажа.

Приклеивают термопанели к поверхности стен дома. Чтобы избежать конденсации влаги необходимо клеящим составом заполнять всю площадь.

Технология «мокрый фасад»

Отделка «мокрый фасад» обладает рядом особенностей при использовании для каркасных домов.

Во-первых, пенополистирольные или базальтовые материалы не приклеивают к деревоплитам при помощи влагосодержащих составов. Применять следует полиуретановый клей.

Во-вторых, для крепления применяют саморезы для древесины, а также шайбы с большим диаметром.

Все другие этапы отделки ничем не отличаются. Поверхность утепляющих плит армируется клеевыми составами и сеткой. Затем наносится грунтовка, завершающий штукатурный слой, а потом стену окрашивают.

Оштукатуривание

Из всех способов наружной отделки каркасного дома нанесение штукатурки является самым сложным и спорным. При нанесении штукатурки на места швов между плитами ОСП штукатурная поверхность быстро растрескивается. Такая отделка может использоваться в качестве временной. Кроме того, швы можно закрыть декоративными рейками, которые будут имитировать фахверк.

Стены из ОСП сначала грунтуют составами глубокого проникновения. После этого к поверхности прикрепляется щелочестойкая армирующая сетка. Ее можно прикрепить при помощи мебельного степлера. Для оштукатуривания лучше выбрать эластичные составы, которая предназначены конкретно для ОСП.

Получившаяся поверхность окрашивается или на нее наносят финишный слой штукатурки с декоративным эффектом.

Другие варианты отделки

Среди прочих видов отделки следует отметить окрашивание или использование покрытий из полимеров. Применять следует составы, которые предназначены непосредственно для плит ОСП.

Полимерные покрытия могут иметь акрилатную или полиуретановую основу. На слой из акрилатного полимера необходимо наносить дополнительное водоотталкивающее покрытие. Без него срок службы отделки будет короче.

В полиуретановые смеси нередко добавляется цемент. Наносят их при помощи шпателей.

Построить каркасный дом своими руками с нуля: пошаговая инструкция с фото

Содержание:

Есть мнение, что строительство каркасного дома вполне можно осилить самостоятельно. Например, заказать на заводе силовой каркас с инструкцией для самостоятельной сборки, чтобы сэкономить на бригаде сборщиков. При большем желании можно даже закупить материалы на строительном рынке, изготовить каркас и собрать дом полностью с нуля своими руками.

Но очевидно, что браться за такое мероприятие стоит, только досконально изучив каркасную технологию строительства, пообщавшись с профильными строительными компаниями и владея базовыми навыками сборки деревянных конструкций.

Изучить технологию необходимо для того, чтобы определиться с вариантами наполнения каркаса (утеплитель, пароизоляция, гидроизоляция), видами внутренней и внешней отделки, а также решить вопрос, будет ли устанавливаться вентилируемый фасад. От выбора вариантов напрямую зависит сложность работ и решение по самостоятельному их выполнению либо привлечению бригад по крайней мере на некоторые этапы сборки.

Постройка каркасного дома

Постройка каркасного дома: краткая инструкция

В деле самостоятельной сборки каркасного дома важно ничего не упустить и не допустить ошибок. Перед вами — краткая обзорная инструкция, которая поможет увидеть картину в целом, чтобы рассчитать свои силы и возможности:

• Проектирование. В него входит как архитектурная часть — дизайн дома, расположение помещений, стен и перегородок, окон и дверей, так и конструктивная и инженерная части — толщина стен, устройство силовых элементов, расположение санузлов, трассировка инженерных систем. Все параметры предварительно отражаются на схеме, чтобы можно было скорректировать некоторые моменты, проверить правильность расчетов, изменить планировку. Рабочие чертежи — это детальные схемы отдельных частей, с помощью которых можно выполнять все работы, придерживаясь указанных параметров.
• Разметка и грунтовые работы. В первую очередь, местность под будущее строительство расчищается, потом делается разметка под проект дома. Необходимость выкопки котлована под фундамент и его глубина определяется типом фундамента. На выбор типа влияет геология грунта, вес и конфигурация будущего дома. Для свайного фундамента (свайно-винтовой, буронабивной) рыть котлован не надо, для ленточного заглубленного — надо. Если предполагается цокольный этаж или подвал — котлован будет глубоким.
• Монтаж. Если предварительные работы были выполнены верно, во время монтажа останется собрать все детали в единое целое, получив готовый контур дома. В сборку входит установка силового каркаса, его наполнение, устройство пола и кровли, монтаж окон, дверей, внутренних перегородок.
• Отделка. Производится как внутри, так и снаружи дома, с целью получить эстетически привлекательное, долговечное и простое в эксплуатации строение.

Этапы постройки каркасного дома

Рассмотрим основные этапы возведения каркасного дома по порядку.

1. Подготовка и разметка участка

Нельзя обойти стороной подготовительные работы. Они необходимы в строительстве любого дома, а тем более — каркасного, при возведении которого нужно придерживаться определенной технологии. Если вы создавали проект самостоятельно, то наверняка учли особенности грунта на участке. Если же проект был куплен, вам потребуется адаптировать проект под ваш участок.

Для начала вам нужно проделать следующие работы на участке:

• Очистка от мусора: не должно быть строительных элементов, веток, коряг, пней. Если вы приобрели участок со старой постройкой, необходимо ее демонтировать и убрать строительный мусор.
• Подготовка въезда для транспорта. Свободный въезд на участок необходим как для вывоза мусора, так и для завоза строительных материалов. Важно предусмотреть возможность разворота техники на участке.
• Выравнивание участка. Большое количество бугров, впадин и других неровностей будет мешать вам в разметке и оценке уклона рельефа. Черновое выравнивание надо произвести до старта строительных работ.
• Создание временного склада. Продумайте, где будете хранить стройматериалы. При неровностях рельефа материалы лучше складывать на возвышенных местах, чтобы в них не скапливалась влага, а также соорудить навес для защиты от осадков.

Перед постройкой каркасного дома необходимо сделать разметку — это обозначение на местности, где будет располагаться будущее сооружение. Схему, созданную в электронном носителе или на бумаге в масштабе, корректно переносят на участок, используя бруски и веревки. Колья вкапывают в грунт, а между ними протягивают веревку для обозначения стен, как показано на фото:

Разметка для каркасного дома

Во время разметки измеряют углы, чтобы они были четко 90°, учитывают длину стен, указанную на схеме. Даже минимальных отклонений в расчетах и градусах нужно избежать — последствия чреваты перекосом стен от малейшей нагрузки — такой дом долго не простоит.

2. Виды фундамента: какой лучше для каркасного дома

В постройке каркасного дома не обойтись без закладки качественного фундамента. Он является основой, идеально ровной «подставкой», которая держит всю конструкцию. Цель — равномерно распределить вес дома для исключения любых его деформаций.

Каркасное строительство считается «облегченным», поскольку стены достаточно легки и не давят на грунт и фундамент так сильно, как кирпичные или бетонные строения. Поэтому основа под дом обычно используется достаточно простая, но способная выдержать несущие стены — это свайный или мелкозаглубленный ленточный фундамент. Тем не менее, при выборе типа фундамента важно учесть общий вес конструкции и состояние грунта.

Свайный фундамент

Требуется в случае, если грунты нестабильные, пучинистые, подвижные и зыбкие, частично размытые или наполненный влагой. Это встречается на глине или тяжелых суглинках, а также бывает, если возведение планируется неподалеку от реки или водоема. Подобного типа фундаменты предполагают установку свай, которые завинчиваются или забуриваются глубоко внутрь, где находятся неподвижные, стойкие слои почвы. Сваи могут быть металлическими винтовыми или заливными, когда в пробуренное отверстие заливается бетон по арматуре. На сыпучих грунтах для укрепления применяются специальные опалубки или обсадная труба.

Ленточный фундамент

Это каменная лента, которая уходит в грунт примерно на 100-400 мм. Сверху такой фундамент возвышается до 300 мм. Общая высота будет составлять до 700 мм. Ленту заливают в выкопанные ранее траншеи. Что касается заливки, то это бетонный раствор, который можно сделать самостоятельно. Сначала в траншее создают «песчаную подушку» до 100 мм, а сверху кладут арматуру из металла. После уже заливают раствором.

При желании можно ниже заглубить основу или сделать ее выше — параметры на ваше усмотрение. Для этого придется потратить больше материалов, но конструкция основания будет более громоздкой и массивной.

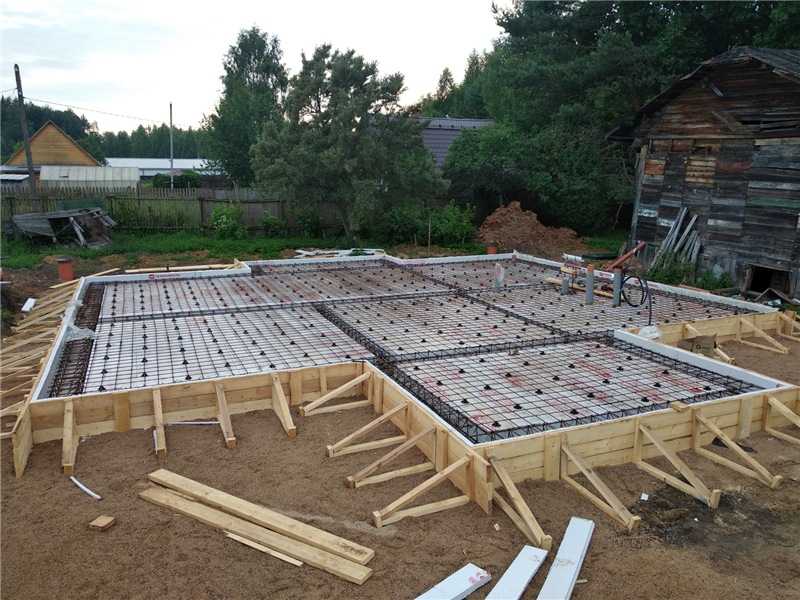

Плитный фундамент

Его другое название — плавающий. Он так именуется потому, что учитывает сезонные расширения почвы: основа будет приподниматься и оседать вместе с грунтом. Нельзя пренебрегать качеством материала: плита должна быть максимально устойчивой к нагрузкам, механическим повреждениям, отличаться прочностью и долговечностью.

Такой фундамент создают из арматуры и бетона. Арматуру перетягивают проволокой в виде сетки, чтобы усилить прочность. Плиту погружают в грунт на 100 или 200 мм — это минимальное заглубление. Можно обойтись и без этого — налить бетон сразу на гравийную подушку. Плита должна быть примерно до 300 мм в высоту.

Полезны водонепроницаемые добавки в бетон, чтобы плита была защищена от влаги. И тогда внутри дома никогда не будет влажных полов и сырости. Такой фундамент простоит долгие годы.

3. Обвязка брусом

В возведении каркасного дома не обойтись без обвязки. Сверху на установленные сваи кладут горизонтальные балки из бруса, которые и выполняют роль обвязки и служат для распределения веса дома. Чтобы создать прочную обвязку, как правило выбирают брус сечением 150х150 мм. Углы соединяют методом полулапы или в полдерева, что можно увидеть на фото:

Соединения углов

При использовании того или иного метода необходимо помнить о том, что здесь играет существенную роль толщина среза дерева. Полулапа — балка срезается таким образом, чтобы элементы находились под углом друг к другу. Полдерева — отрезается половина от толщины. Соединения скрепляются сверху пластиной. Также применяется металлическая скоба для лучшего укрепления. После этого угол обвязки устанавливают на фундамент и создают надежный крепеж с помощью металлического анкера. Не забудьте о том, что брус необходимо обработать специальным антисептическим раствором.

4. Монтаж каркасного дома

Инструкция монтажа начинается с каркаса — это очень важный момент, в котором нужно правильно подобрать доски, балки, соединить их по выбранной технологии.

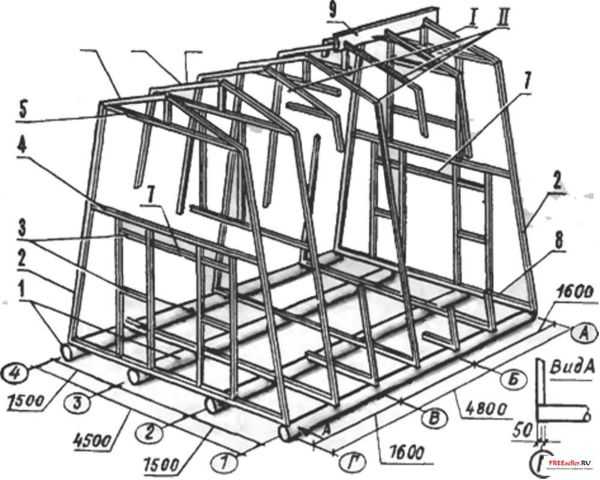

Каркас

Поэтапная инструкция возведения каркаса:

• Процесс измерения. Те места, где будут находиться стыки деревянных деталей, а также устанавливаться стойки, необходимо измерить рулеткой, чтобы не ошибиться в расчетах. После все обозначить карандашом, чтобы последующие работы выполнялись правильно.
• Проверка углов. Сначала проверяют стойки — вертикальны ли они, имеются ли отклонения от нужного размера и угла. Выверяют угол соединения, а также горизонт верхней обвязки. Между балкой и стойкой должен быть угол четко 90° без малейших отклонений.
• Подбор крепежа. Очень важно, чтобы все каркасные элементы были надежно скреплены между собой. Для этого подбирают наиболее прочные детали.

Сборка стен

Каркасный дом монтируют из элементов, которые заранее подготавливают и собирают отдельно наподобие детского конструктора. Готовые шаблоны и стены поднимают, подпирают балками для временной установки, после чего используют крепежные элементы для надежного соединения.

Как возводятся стены:

• Сначала укладывают нижнюю обвязку.
• Каркасы стен собираются отдельно для каждой стороны. Это вертикальные элементы, также нижние и верхние. Иначе такие детали называются шаблонами. Их поднимают и ставят на обвязку.
• Сверху шаблонов возводится еще одна обвязка — верхняя. Она нужна для того, чтобы установить стропила кровли.

Шаблон обычно бывает высотой в 6 м или больше. Естественно, что самому справиться с такой громоздкой деталью никому не будет под силу. Поэтому желательно, чтобы шаблон поднимали три человека, не меньше. Если же стены требуются более высокими и длинными, то для их возведения соединяют несколько шаблонов в одно, используя резьбовые впадины.

Укосины

Это наклонные элементы каркаса, которые указаны в схеме дома. Они выполняют важную роль — повышают прочность всей конструкции. Для создания укосин берут доски 100-50 или 150-50 мм. Чтобы детали располагались правильно, внимательно изучите схему, а также посоветуйтесь со специалистом в этом деле, чтобы монтаж был выполнен идеально точно.

Ригель

Ригель — это доска, расположенная горизонтально. Ее крепят вместе с доской, которая находится в верхней обвязке. Сначала ригель закрепляют в шаблон, который собирается на земле. Для создания этого элемента применяют деревянные элементы с толщиной 50 мм и более. Именно ригель влияет на то, чтобы нагрузка на стойки была ровной, не было перекосов или наклонов.

Также ригель — это и дополнительная подпорка между наклонными частями крыши. Этим словом можно обозначить все балки, которые используются в строительстве и работают на сжатие.

Простенки

Внутренние стены или перегородки между комнатами таким же образом собирают из отдельных шаблонов, а потом устанавливают целиком в конструкцию. Так как стены внутри почти ничем не нагружены, их выполняют из облегченных досок, имеющих малое сечение. Но при этом не стоит забывать о шумоизоляции. В толщину стен должен помещаться шумоизоляционный материал, а также утеплитель при необходимости.

Углы

Углы играют в каркасе очень важную роль — нагрузка на них идет основательная. Поэтому углы желательно собирать из нескольких досок — возьмите два-три опорных элемента.

Двери и окна

Если вы установили каркас правильно, поставили внутренние стены и укрепили углы, самое время совершать монтаж дверей и окон. Намного проще будет заказать окна вместе с услугой установки, поскольку при монтаже нужны определенные навыки и знания. Такую работу лучше всего доверить специалистам.

Двери же собираются самостоятельно с легкостью. Коробка создается из деревянных досок, которые должны иметь толщину 25-30 мм.

Кровля

Типы кровли и принцип устройства кровли каркасного дома не отличаются от домов, построенных по другим технологиям. В первую очередь, надо определиться с типом конструкции кровли. Чаще всего выбирают между двускатной и ломаной мансардной крышей. Первый вариант проще для устройства своими руками. Если вы строите дом впервые, лучше остановиться на этом варианте.

При этом надо проверить угол уклона скатов кровли, заложенных в проект дома. Самым оптимальным считается уклон в 30-45 градусов, обеспечивающий естественный сход снега и воды при осадках.

Каркас кровли представляет собой набор стропил, опирающихся на обвязочные балки — мауэрлаты и коньковый прогон. Для общего усиления всей конструкции крыши каркасного дома используется горизонтальная балка, с помощью которой скрепляется верхняя часть стропил — ветровой ригель. Сверху на стропильную конструкцию монтируется основа для монтажа утеплителя и кровельного материала — обрешетка из сухой доски.

Особое внимание уделяется расчету стропильной системы: количество стропил, их длина и сечение, шаг установки, метод крепления. Выбрать подходящее сечение можно самостоятельно или с помощью специальных строительных таблиц. На параметры стропильной системы влияют предполагаемые ветровые и снеговые нагрузки, вес кровельных материалов, угол уклона кровли. Стропила должны быть полностью идентичны.

Строительство крыши в каркасном доме начинается с разметки нижней обвязки. На следующем этапе проводятся необходимые расчеты и проверка параллельности установки всей конструкции, последним этапом подготовки к возведению крыши считается выравнивание обвязочных досок.

Черновой пол

Чтобы правильно создать черновой пол в каркасной постройке, необходимо знать пошаговый процесс. Пол каркасной конструкции состоит из двух слоев: это черновой пол (основание) и чистовой пол. Черновой пол может быть бетонным или деревянным.

Устройство бетонного пола вмещает несколько слоев:

• Песчаный слой, который должен быть примерно 10 мм.
• Теплоизоляция, созданная из керамзита. Иногда применяются другие материалы — пеноплекс, опилки, смешанные с глиной.
• Гидроизоляция — заливается бетон, в состав которого добавлены вещества, защищающие от влаги.

При возведении деревянного чернового пола обычно появляется полое пространство под ним. Сверху нижней обвязки кладутся деревянные лаги, а к ним уже присоединяются доски самого пола. Сверху, через изоляционный материал, на них кладется утеплитель из выбранного вами материала. На него, также через пароизоляционную мембрану, расстилают покрытие чистового пола: ОСП, ламинат, линолеум и другое.

Посмотрите видео о строительстве каркасного дома от компании «Скандинавия Дом»:

5. Утепление и наполнение каркаса

Вот силовой каркас уже и готов. Самое время заняться вопросом утепления. Грамотно подобранный утеплитель позволит сохранить комфортную температуру независимо от погодных условий и сезона. Вариантов утепления каркасного дома много. Самые популярные — минеральная вата и ее производные, стекловата и эковата, до сих пор популярным является и пенопласт, применение которого все же имеет массу ограничений:

Минеральная вата

Считается лучшим вариантом для утепления. Она выпускается в виде матов, спрессованных для удобства использования. Она пропускает достаточно воздуха, не создает конденсат и минимизирует теплопотери. Со временем материал остается прежним: не сбивается в комки, не слеживается, не утрачивает своих первоначальных качеств. Поначалу может немного сжаться — в момент установки. Но потом полностью распрямляется и заполняет собой все щели, швы, благодаря чему по дому не будут гулять сквозняки.

Но помните, что минеральная вата достаточно хорошо впитывает влагу, поэтому ее нужно с внешней стороны защитить, укрыв мембранной пленкой, которая будет пропускать воздух и оберегать от повышенной влажности. Структура мембраны такова, что она не мешает воздухообмену, поэтому использовать ее можно и нужно. Благодаря ей в доме не будет сырости, о конденсате, грибке, плесени на стенах и прочих неприятностях можно не переживать.

Иногда вместо мембраны используют полиэтилен. В таком случае все «дышащие» свойства материала сходят на нет. Тогда можно просто использовать дешевый пенопласт и не тратиться на минеральную вату.

Пенопласт

Плиты пенопласта сделаны из пенополиуретана. Они намного дешевле минеральной ваты, но это — единственное их преимущество. Они оставляют щели и без дополнительного уплотнителя не обойтись: нужно задуть все пеной. Также пенопласт не пропускает воздух, из-за чего в комнатах может скапливаться конденсат и появляться сырость в воздухе. Такого рода утепление потребует обязательной установки вытяжной вентиляционной системы.

Помните, что материал внешней отделки также может не пропускать влагу и не выводить ее из дома. Именно поэтому между плитами и мембраной желательно оставить вентиляционный зазор, через который будет выводиться влажный воздух. Для создания зазора берут деревянную обрешетку с параметрами 50х50 мм и устанавливают вдоль опор.

Подробнее об энергоэффективности и утеплении читайте в нашей статье «Энергоэффективный дом: технология или модная приманка?»

6. Отделочные работы

Отделочные работы — финальный этап строительства каркасного дома. Отделка подразделяется на внешнюю и внутреннюю.

Внутренняя отделка

Внутренняя отделка заключается в монтаже финишного материала. Этим материалом может быть:

• вагонка
• гипсокартон или гипсоволокно с последующей поклейкой обоев или покраской стен
• ОСП-плита для последующей штукатурки стен

Последовательность отделочных работ:

• Смонтируйте материал внутренних стен из ОСП или гипсокартона.
• Устраните стыки. Обратите внимание на зазоры между панелями: они там непременно будут. Если речь идет о гипсокартоне, то целесообразно зашпатлевать все стыки или проклеить их бумажной лентой.
• Грунтовка. Хотите поклеить обои — пройдитесь по поверхности клеем, а для краски используйте специальный грунтовочный состав.
• Финишная отделка. Это покраска стен, нанесение рисунков, декоративных элементов, штукатурного слоя, поклейка обоев, оклейка листов из пробкового покрытия и прочее.

Каркасная технология строительства предоставляет достаточную свободу выбора материалов для внутренней отделки дома. При этом существуют нюансы, связанные с подготовкой основания. Подробнее читайте в нашей статье «Внутренняя отделка каркасного дома».

Внешняя отделка

Внешняя отделка, помимо эстетической, несет еще и защитную функцию, поэтому на выбор варианта отделки влияют и климатические особенности региона постройки дома.

Два ключевых принципа монтажа фасада каркасного дома — с устройством вентилируемого фасада и без него. Вентилируемый фасада позволяет создать дополнительный контур утепления дома, поэтому его выбирают чаще всего.

Сами же варианты внешней отделки очень разнообразны — от деревянных панелей, блок-хауса и имитации бруса и от недорогого пластикового сайдинга до дорогих термопанелей и фасадной клинкерной плитки. Каркасная технология позволяет реализовать любые дизайн-идеи: фасады могут быть скомбинированы из 2, 3, а то и 4 разных материалов. Подробнее о вариантах внешней отделки читайте в нашей статье «Отделка каркасного дома».

Заключение

В строительстве важен результат: жилой дом должен служить долго, выдерживать негативные воздействия окружающей среды, быть теплым и комфортным. Чтобы этого добиться, мало уметь держать в руках молоток и понимать в геометрии. Построить каркасный дом своими руками — задача не из легких. Надо научиться читать проекты, разбираться в материалах, уметь рассчитывать их количество, четко планировать работы и найти рукастых помощников для четкой реализации плана работ. Придерживайтесь инструкций, смотрите обучающие видео, чтобы не ошибиться ни на одном из этапов. Не экономьте на материалах — покупайте проверенные и прочные, которые прослужат много лет и не потребуют замены. Обязательно советуйтесь со специалистами для того, чтобы понять нюансы. Если же не уверены в себе, то выберите строительную компанию или опытную бригаду, построившую не один десяток каркасных домов.

Выбирайте на Лесстрое, чтобы не получилось вот так:



Материалы по теме:
Дом из бруса или каркасный?
Энергоэффективный дом: технология или модная приманка?
Внутренняя отделка каркасного дома
Отделка каркасного дома

Материалы по теме

Сборка фоторамки своими руками ‹ Базовая сборка





Создайте вид профессиональной фоторамки (в комплекте со вставным стеклом!), не беря в руки фрезер. Хотя обычно вам нужно вырезать канавку для стекла, мы покажем вам, как использовать деревянную полосу (мы использовали палочки для рисования), чтобы создать вставку. Чтобы завершить внешний вид, просто закройте края декоративной накладкой и добавьте выступы, чтобы удерживать стекло и фотографию на месте.



• Обзор
• Инструменты
• Материалы
• Список вырезов

Стоимость: $12

Время: 1 час (плюс время сушки между этапами)

Сложность: Легко. Простые разрезы под углом и конструкция из клея для дерева делают этот проект отличным для начинающих.

Рулетка

Торцовочная пила

Угловой угольник

Угловой угольник (для удержания деталей под прямым углом во время сборки)

Дрель/шуруповерт (для крепления выступов, удерживающих стекло на месте, и петли для подножки)

Ручные зажимы

*Список материалов соответствует стеклянной вставке 8″x10″

(1) Стеклянная вставка 8″ x 10″

(1) Решетка ¼” x 2 ½” – 5 шт.

(1) Отделка ½” x ¾” – Получите 6 футов, чтобы обрезать внешние края рамы и сделать подставку

(8) Палочки для рисования, чтобы покрыть заднюю часть рамы вокруг стекла

(4) 1 дюйм Поворотные кнопки для удержания стекла и фотографии в рамке. Я нашел свой у Майкла

(4) Шурупы 3/8″ для крепления поворотных кнопок

(1) 1-дюймовая петля для крепления подставки

Клей для дерева

¼” x 2½” Окантовка (сверху и снизу) – 2 @ 14 ½ дюймов (под углом 45 градусов) противоположные углы 45 градусов)

Малярные палочки (набивка: сверху и снизу) – 4 @ 12¼ дюймов

Малярные палочки (набивка: боковые стороны) – 4 шт. по 10¼ дюймов

Обрезка ½” x ¾” – обрезанная по размеру (концы под углом 45 градусов)





1. Размер окантовки



Размер фоторамки ¼” x 2½” Surround можно определить, прибавив ширину четырех палочек для краски к высоте и ширине стекла. Отметьте одну доску на общей высоте окантовки рамы, а вторую доску – на общей ширине окантовки рамы.

2. Отметьте срезы под углом



С помощью угольника отметьте противоположные углы в 45 градусов на досках, отмеченных в шаге 1. С помощью торцовочной пилы отрежьте оба конца каждой доски. После завершения используйте каждую доску, чтобы отметить дополнительную часть. Отрежьте только что отмеченные кусочки по размеру. Теперь у вас должны быть две идентичные части объемного звучания «Стороны» и идентичные части объемного звучания «Верх» и «Нижний».

3. Размер отделки



Хотя вы можете подождать, пока подвеска не будет собрана, чтобы отрезать детали отделки размером ½” x ¾” для подгонки, теперь проще показать метод калибровки на отдельной детали. Установите кусок отделки на край рядом с внешним краем элемента Surround. С помощью угольника скорости отметьте линию под углом 45 градусов, которая следует за углом Surround. (т. е. короткая точка накладки должна опираться на точку окантовки, как показано на рисунке.) Размер и отрежьте деталь отделки, чтобы она соответствовала каждой отдельной части окантовки. Отметьте соответствующие детали цифрами 1-4, а затем отложите детали отделки в сторону.

Подсказка: Ищете безопасный способ обрезать отделку? Ознакомьтесь с моим учебным пособием по безопасным приспособлениям для резки! Все, что вам нужно, это немного обрезков древесины и зажимы, чтобы держать руки подальше от диска торцовочной пилы.

4. Сухая установка деталей окантовки



На плоской поверхности расположите элементы Surround так, чтобы получился прямоугольник. Убедитесь, что все митры плотно прилегают друг к другу.

5. Закрепите первое соединение



Положите на рабочую поверхность обрамляющий угольник. Это позволит удерживать части объемного звучания квадратными во время размещения и сборки. Вставьте нижние и левые боковые части окантовки в угол обрамляющего квадрата лицевой стороной вниз. Нанесите столярный клей на края угловых разрезов и прижмите их друг к другу. Сотрите лишний клей.

6. Укрепление соединения



Нанесите столярный клей на две палочки для краски и поместите их лицевой стороной вниз на окантовку. Отрегулируйте палочки для краски так, чтобы они лежали над угловым соединением Surround и были на одном уровне с внешними краями, как показано на рисунке. Поднимите обрамляющий квадрат от сборки, чтобы не нарушить клей и позиционирование. Положите обрамляющий квадрат обратно на стол рядом со сборкой и используйте его, повторив шаги 5 и 6, чтобы соединить верхнюю и правую боковые части объемного звучания.

7. Разместите детали



Сдвиньте собранные верхнюю и правую боковые детали к собранным нижней и левой боковым частям.

8. Соберите остальные соединения



Сместите «несоединенный» угол в угол квадрата каркаса. Нанесите столярный клей внутрь обоих угловых соединений, а затем прижмите две «половинки» рамы друг к другу. Нанесите столярный клей на укороченные палочки для краски, а затем плотно прижмите их к обрамлению, заподлицо с внешними краями. Дайте клею полностью высохнуть, прежде чем переходить к шагу 9..

9. Прикрепите накладку



После того, как клей высохнет, переверните Surround лицевой стороной вверх. Установите элементы отделки вокруг окантовки так, чтобы они упирались краем в рабочую поверхность и создавали выступ над окантовкой. Один за другим нанесите столярный клей на внешний край окантовки, а затем прижмите и зафиксируйте накладку на месте. Обязательно наносите клей на скошенные концы отделки, когда будете обходить раму. Дайте клею полностью высохнуть, прежде чем переходить к шагу 10.

10. Прикрепите поворотные кнопки



С помощью дрели/шуруповерта просверлите неглубокие направляющие отверстия в центре каждого внутреннего стержня для краски. С помощью отвертки осторожно вкрутите 3/8-дюймовые винты через отверстие в поворотной кнопке в палочку для краски. Затягивайте до тех пор, пока Turnbutton не будет чувствовать себя надежно, но все еще может поворачиваться.

11. Прикрепите подставку



Поместите петлю на заднюю сторону подставки таким образом, чтобы изгиб петли перекинулся через верхний край доски. Просверлите направляющие отверстия через отверстия в петле и в подставке. Обязательно просверлите направляющие отверстия на всю глубину шарнирных винтов, чтобы предотвратить расщепление. Вверните шарнирные винты через шарнир и в направляющие отверстия в подставке. Затем прикрепите петлю к задней стороне рамы, пробив направляющие отверстия, а затем винты через малярный карандаш в центре ширины рамы, как показано на рисунке.

12. Вставьте стекло



Поверните поворотные кнопки наружу. Поместите стекло в отверстие так, чтобы оно располагалось на задней стороне Surround внутри палочек для краски. Следуйте за ковриком и фотографией, а затем поверните поворотные кнопки назад, чтобы удерживать стекло, коврик и фотографию внутри рамы.



БОЛЬШЕ СТРОИТЕЛЬНЫХ ПЛАНОВ



Custom DIY фоторамка — сделайте любой размер, который вам нужен!

В этом посте я расскажу, как сделать фоторамку своими руками из стеклянной панели и специально вырезанного коврика!

На Рождество несколько лет назад я сделал моему отцу рамку на заказ для фотографии, которую он получил после смерти кого-то из его семьи.

.

Папа какое-то время держал этот отпечаток в запасной спальне с намерением поставить его в рамку (но он пролежал там так долго, что, я думаю, он как бы забыл о том, чтобы что-то с ним делать). Итак, я подъехал и забрал его, когда папа отсутствовал на работе, чтобы он не знал, что я его взял.

.

Итак, на всякий случай, если у вас есть старая картина, которую нужно обрамить, я делюсь тем, как сделать индивидуальную рамку для фотографии, чтобы она соответствовала любому принту или картинке, которую вы хотите 🙂

.

А теперь предупреждение: вы можете сделать фоторамку своими руками миллионом разных способов, но для этого я использовал скошенные углы, деревянные дюбеля и фрезерованные края. Это полупродвинутый способ изготовления рамок.

.

Если вам нужен более простой способ изготовления рамок для фотографий с помощью пилы и гвоздомета, у меня есть руководство по 3 стилям из 9.0021 Легкие плавающие фоторамки своими руками здесь.

.

Но если вам нужны дюбели и фрезеры, давайте строить. Вот короткое видео и письменный учебник ниже.

Этот пост содержит партнерские ссылки. Подробнее см. политику раскрытия информации.

Для этой фоторамки, сделанной своими руками, вам понадобятся:

• Доски 1×3 (количество и ширина зависят от размера, который вы изготавливаете)
• Дюбели
• Dowel Jig
• Clamps
• Drill
• Wood Glue
• Miter Saw
• Router
• Roman Ogee Router Bit
• Rabetting Bit
• Chisel
• Glass panel
• Коврик для фото
• Нож ExactoKnife
• Язычки для фоторамки
• ¼″ фанера или картон

.

Шаг 1. Определите размер пользовательской фоторамки

Размер вашей фоторамки зависит от размера картины, которую вы обрамляете, и от размера коврика, который вы хотите. Я поделюсь формулой, чтобы понять это.

.

Во-первых, вам нужны размеры картины, которую вы обрамляете, ширина коврика, который вы хотите вокруг картины, и, наконец, ширина дерева, из которого должны быть сделаны детали вашей рамы. Тогда формула для длины вашей доски:

Ширина = ширина изображения + (2 x ширина мата) + (2 x ширина рамки) – ¾″

Высота = высота изображения + (2 х высота мата) + (2 х ширина рамы) – ¾″

.

Для справки: я сделал коврик шириной 3 дюйма с каждой стороны изображения и использовал 1×3 для рамки шириной 2 ½ дюйма.

Итак, мои верхняя и нижняя части = ширина картины + 6″ паспарту + 5″ рамка – ¾″

А мои боковые части = высота картины + 6″ паспарту + 5″ рамка – ¾″

.

Чтобы определить, сколько пиломатериалов нужно для каркаса, возьмите 2 х высоты сверху + 2 х ширины сверху.

Шаг 2: Вырежьте детали фоторамки своими руками

Для этой рамки я использовал кофейное дерево Кентукки и разрезал ее на доски размером 1x3s шириной 2 ½″. Но вы также можете купить 1×3 с полки для этого.

Я отрегулировал угол наклона торцовочной пилы до 45 градусов и вырезал 2 детали с НЕ параллельными углами так, чтобы общая длина (длинный конец к длинному концу) равнялась ширине из шага 1.

.

Затем таким же образом вырезаю 2 детали, но длиной равной высоте шага 1.

Шаг 3: Просверлите отверстия под дюбели в углах рамы

Затем я хорошо отшлифовал все доски (это проще сделать сейчас, перед тем, как начать сборку) и использовал приспособление для дюбелей ⅜″ , чтобы просверлить отверстия под дюбеля ¾″. глубоко в каждый угол.

.

Как всегда с дюбелями, убедитесь, что ваши отверстия СООТВЕТСТВУЮТ, когда вы их просверливаете. Они должны идеально совпадать, иначе ваша фоторамка, сделанная своими руками, будет кривой или неквадратной. Вы можете получить более подробную информацию об этом в дверном косяке моего шкафа своими руками здесь.

.

Я выровнял край своего шаблона для дюбелей на ВНУТРЕННЕМ углу скоса каждой детали и зажал на месте, пока сверлил отверстия.

Просто следите за тем, чтобы зажим всегда располагался в одном и том же месте на каждой детали. После того, как все ваши отверстия просверлены на каждом конце каждой детали, пришло время склеить.

Шаг 4: Склеивание фоторамки своими руками

Склеивание всегда немного утомительно. Поэтому удобно иметь для этого вторую пару рук, если это возможно. я подал заявку приклейте по одному углу за раз, чтобы дать мне время собрать все вместе.

.

Я приклеил каждый уголок, удостоверился, что некоторые из них попали в отверстия, и вставил дюбели . Потом сжался, как мог. Вы можете видеть в видео, которым я поделился выше, что я начал с одного угла и работал вокруг.

После того, как все дюбели вошли в свои отверстия, я использовал длинные трубные хомуты, чтобы собрать все вместе очень плотно и сделать его красивым и квадратным.

Ремешок с храповым механизмом или один из тех хомутов для фоторамки в виде кривошипа тоже подойдет, если у вас нет хомутов для труб.

Шаг 5: Фрезерование декоративной кромки вдоль рамы (дополнительно)

После того, как клей высох, я хорошенько отшлифовал углы, чтобы избавиться от остатков клея после выдавливания, а затем вставил фрезу Roman Ogee в маршрутизатор и прошел по внешним краям, чтобы придать ему небольшую декоративность.

Это совершенно не обязательно. Вы можете оставить края простыми и квадратными ИЛИ использовать что-то еще, кроме римского оги. Это чисто декоративное, так что вам решать, как вы это сделаете.

.

Но примечание: при фрезеровании краев, как здесь, снаружи, двигайтесь против часовой стрелки.

.

Для получения дополнительной информации о маршрутизаторах и их использовании ознакомьтесь с этим руководством по маршрутизаторам.

Шаг 6: Выровняйте шпунт для стекла

Если вы представляете себе этот принт как сэндвич, то он будет состоять из стекла спереди, матового картона и принта посередине, а подкладочного картона с обратной стороны.

.

Стекло, которое я собирался использовать (подробнее об этом позже), было ⅛″ толщиной, матовый картон и принт были незначительными (слишком тонкими, чтобы иметь значение), а подложка состояла всего из ¼″ фанеры, которая у меня осталась в магазине. (Вы также можете использовать картон, если у вас нет фанеры.)

.

Поэтому мне нужно было вырезать шпунт СЗАДИ ВНУТРИ рамы глубиной около ⅜″, чтобы все вставлялось в раму и было заподлицо с задней стороны.

.

Для этого я использовал фрезу в своем фрезерном станке .

.

Конкретно этот, который я использовал , регулируется по ширине, но я обрезал свой на ⅜″. Я просто снимал понемногу, пока он не достиг глубины ⅜″. ПРИМЕЧАНИЕ: направьте сюда внутренние края по часовой стрелке.

Особенность фрез заключается в том, что они делают закругленные углы. Так что я использовал стамеску и аккуратно выровнял углы. ИЛИ, задним числом, вы могли бы направить эти шпунты до сборки, чтобы не использовать здесь стамеску.

Шаг 7: Вырезание матовой доски

Теперь сама рама готова (кроме фактической отделки – краска, морилка, полимер.  Я покрыла свою поликрилом тремя слоями. Пока она сохнет, я вырезала матовую доску.)

.

Последнее, что нужно сделать, это разрезать матовую доску. Вы можете купить готовые коврики стандартных размеров в любом магазине для рукоделия или даже в Интернете. Но, поскольку мой отпечаток был таким большим, готовый мат стоил около 60 долларов, и это был даже не тот размер, который я хотел.

.

Итак, я только что купил матовую доску за 10 долларов в Hobby Lobby и вырезал отверстие для гравюры с помощью канцелярского ножа (карманный нож тоже подойдет). Их действительно приятно использовать, когда вам нужен нестандартный размер, который вы не можете купить стандартный.

Я начертил и обрезал доску по размеру, который должен был быть у матовой доски, чтобы поместиться в шпунт из шага 6.  Затем измерил и отметил по 3 дюйма с каждой стороны и вырезал отверстие, в которое поместится принт.

.

После того, как отверстие было вырезано, я приклеил углы отпечатка скотчем к обратной стороне коврика, чтобы все было выровнено и так и оставалось.

Шаг 8. Установите принтер и завершите работу

Теперь пришло время собрать все вместе. Я заказал кусок стекла для фоторамки в местном стекольном магазине, чтобы он поместился в канавку, вырезанную в шаге 6.

Закажите его немного меньше, чем точное отверстие, потому что вы не сможете очень легко разрезать стекло, если оно слишком велико. Если он слишком большой, вам нужно будет выдолбить раму, пока она не подойдет. И это воняет, так что избегайте этого, если возможно, ха-ха.

.

Обратите внимание, что во многих крупных магазинах коробок также можно вырезать кусочки стекла нестандартного размера, если вы не знаете местное место ИЛИ, , вы можете довольно легко вырезать свое собственное оргстекло с помощью этого руководства.

.

Получив стекло, я поместил его в канавку, затем поместил коврик и печать, а затем вырезал кусок фанеры толщиной ¼ дюйма, который был у меня в магазине, чтобы поместиться в канавку. Если у вас нет фанеры для этого, подойдет и хороший плотный картон.

Наконец, я прикрепил эти (не знаю, как они называются) «Извилистые держатели для фоторамок» вокруг края задней стороны рамы, чтобы они удерживали картину и подложку на месте.

Теперь осталось повесить рамку. Если бы у меня была фреза со шпоночным пазом, я бы с удовольствием использовал ее здесь, но у меня ее нет.
