Давление в системе отопления частного дома

Любая магистраль отопления является технически сложным механизмом, исправная работа которого зависит от многих факторов. Ее эксплуатация будет весьма хлопотной, если допустить ошибки во время проектирования, выбора и установки котла, монтажа трубопровода. Кроме этого, важно знать, какое давление в системе отопления.

Измерение давления в системе отопления частного дома

Данный показатель является одним из наиболее важных параметров, обеспечивающих нормальное функционирование оборудования, эффективную теплопередачу и продолжительный срок службы механизмов. Вопросом о величине напора и о том, как его стабилизировать, исключив «скачки», задаются жильцы как многоквартирных домов, так и частных.

Немного общей информации

Для понимания сути вопроса разберемся с теорией. Начнем с видов давления:

• Статический напор теплоносителя. На величину данного параметра влияет высота столба теплоносителя в состоянии покоя и то, с какой силой она давит на элементы отопительного оборудования. Выполняя расчеты, помните, что высота 10 метров создает 1 атмосферу.
• Давление динамическое. Основным, но не единственным источником величины, является циркуляционный насос. К возникновению приводит движение энергоносителя по магистрали и его воздействие на элементы конструкции изнутри.
• Рабочее давление в системе отопления является совокупностью величин предыдущих видов. Соблюдение данного параметра обеспечит продолжительную и безаварийную работу отопительного оборудования.

Циркуляционный насос источник динамического давления

Наибольшая нагрузка приходится на котел (на его водяную рубашку), который располагается на нижнем уровне. В тех случаях, когда котельная в доме оборудована на крыше, наибольший напор приходится на трубопроводную сеть в самой нижней части.

По мере нагревание теплоносителя в состоянии покоя давление воды в системе возрастает за счет увеличения объема воды. Очень высокая отметка достигается при использовании циркуляционного насоса, когда образуется динамический напор, необходимый для циркуляции теплоносителя по контуру. Но в случае с магистралью открытого типа часть воды свободно перетекает в специальный бак и этого не происходит.

Важно помнить, что для объективной оценки ситуации измерять силу напора необходимо в самой нижней точке контура, где еще на стадии проектирования следует предусмотреть монтаж манометров.

Какое значение давления считают нормой

Стабильное количество атмосфер в магистрале способствует сокращению уровня теплопотерь и тому, что циркулирующий теплоноситель имеет практически ту же температуру, до которой он был нагрет котлом.

О том, каким должно быть давление, необходимо говорить с учетом того, о какой системе отопления идет речь. Варианты:

Давление в системе отопления частного дома. При открытом способе устройства отопления расширительный бак является сообщающим звеном между системой и атмосферой. Даже при участии циркуляционного насоса количество атмосфер в баке будет равно атмосферному давлению, и манометр покажет 0 Бар.

Давление в системе многоэтажного дома. Характерная черта устройства отопления в многоэтажных зданиях — высокий статический напор. Чем высота дома выше, тем и количество атмосфер больше: в 9-тиэтажном здании — 5-7 Атм, в 12-тиэтажках и более высоких — 7-10 Атм, при этом величина напора в подающей магистрали 12 Атм. Поэтому необходимо наличие мощных насосов с сухим ротором.

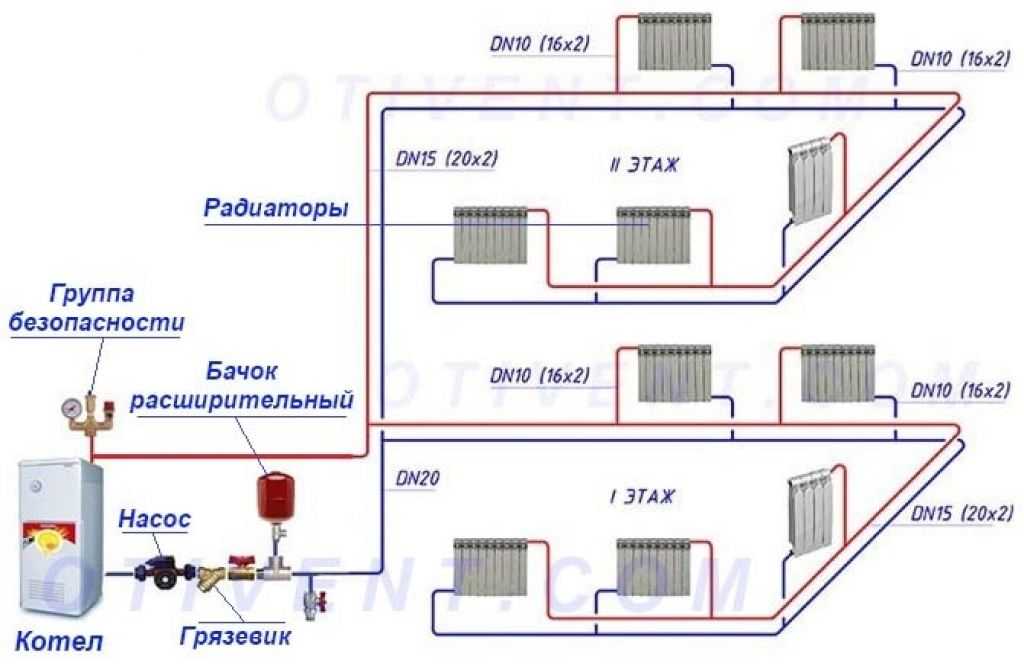

Схема отопления многоэтажного дома

Давление в закрытой системе отопления. Ситуация с закрытой магистралью несколько сложнее. В данном случае искусственно увеличивается статическая составляющая для повышения эффективности работы оборудования, а также исключения проникновения воздуха. Необходимое давление в системе отопления частного дома рассчитывается путем умножения на 0,1 перепада между наивысшей и низшей точками в метрах. Это показатель статического напора. Прибавив к нему 1,5 Бар, получаем необходимое значение.

Таким образом, давление в системе отопления в частном доме при устройстве закрытого контура должно находится в пределах 1,5-2 атмосфер. Критичным считается показатель за пределами диапазона, а при достижении отметки 3 велика вероятность аварии (разгерметизация магистрали, выход из строя агрегатов).

Да, большой напор позволяет улучшить работу оборудования, но следует учитывать технические характеристики установленного котла. Некоторые модели выдерживают 3 Бар, но большинство рассчитано на 2, а в некоторых случаях на 1,6 Бар. Важно, настраивая оборудование, добиться показателя в холодной системе на 0,5 Бар ниже заявленного в паспорте значения. Так удастся избежать постоянного срабатывания клапана сброса давления.

Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно. Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе. Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар. А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы.

Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя. В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы.

Распределение температур и давления в многоквартирном доме

Важно регулярно проверять гидроаккумулятор, дабы вовремя его опорожнять. Нелишней будет и установка предохранительного клапана, который можно задействовать при давлении 3 Атм и заполненном баке, чтобы избежать аварии.

Как поднять или снизить давление в отопительной системе

Следить за манометром нужно регулярно. Он имеет несколько зон:

• Белая зона — напор падает.
• Зеленый сектор — показатель в норме.
• Красная зона — увеличение количества атмосфер.

Когда давление начало «скакать», необходимо найти два клапана: нагнетания и стравливания. Как правило, они находятся не конкретно на котле, а рядом с агрегатом. При недостаточном количестве теплоносителя откройте клапан нагнетания. После нормализации показателя закройте кран. Для стравливания запаситесь емкостью, куда будет стекать лишняя вода из контура. Параметр нормализовался? Закрутите вентиль.

Но в некоторых ситуациях могут понадобиться куда более серьезные меры, и самое важное в данном вопросе — найти первопричину перепадов.

Группа безопасности на отопление: манометр, воздухоотводчик, обратный клапан

Существует несколько распространенных причин, по которым показатели давления в трубах отопления начинают «скакать». Наиболее часто случается утечка теплоносителя в местах соединения элементов или в результате повреждения трубопровода. О неисправности «сообщит» падение статического напора. При этом показатель нужно измерять при отключенном циркуляционном насосе. Для проверки контура на герметичность используют разные способы в зависимости от конструктивных особенностей.

В многоэтажных домах с центральным отоплением схема работы следующая:

• Перед каждым отопительным сезоном для проверки магистрали на герметичность используется холодная вода.
• Прорывы следует искать в случае, когда за 30 минут напор снизился на 0,06 МПа и более или за 120 минут было отмечено снижение на 0,02 МПа.
• После проверки холодной водой в систему запускается горячий теплоноситель под максимальным для оборудования давлением.

Пластиковый трубопровод проверяется так:

• Температура воды и окружающей среды одинаковая. Разница станет причиной роста параметра и тогда при наличии утечки ее не удастся выявить.
• Напор, в 1,5 раза превышающий нормативное значение, выдерживается 30 минут. При необходимости его подкачивают.
• Затем показатель резко понижается до отметки в два раза ниже рабочего. При таких условиях система работает полтора часа. Рост показателей свидетельствует о расширении труб и герметичности конструкции.

Опрессовка системы отопления

В некоторых случаях для проверки герметичности используется воздух. Сначала сливается весь теплоноситель, а затем в трубопровод закачивается воздух. Данный способ удобен при проверке отопительного контура в небольших домах.

Когда статический показатель в норме, поломку нужно искать в котельном оборудовании.

Основными причинами, которые могут снизить давление, являются:

• Физический износ оборудования, заводской брак или непрофессиональная профилактическая промывка — причины, которые приводят к образованию микротрещин в теплообменнике.
• Образование большого объема накипи, что часто случается в регионах с жесткой водой. В данном случае поможет установка дополнительных фильтров.
• Гидроудар, приведший к неисправности битермического теплообменника.
• Нарушение целостности расширительного бака.
• Поломка регулятора напора.

Выявив причину возникновения перепадов, необходимо как можно скорее принять меры, дабы избежать аварии:

• Треснула мембрана расширительного бака: замена поврежденного элемента или полностью емкости в зависимости от модели оборудования.
• Неправильный расчет необходимого напора в расширительной емкости и ее вместительности: установка нужного оборудования после повторного расчета.
• Появление воздушных пробок: давление в котле понижается путем удаления воздуха из контура или замены автоматического воздухоотводчика.
• Вода снаружи попадает в отопительный контур: замена арматуры, которая отделяет отопление от водопровода.

Вывод

Итак, регулируя напор в работающей системе отопления, вы можете влиять на эффективность обогрева помещения и на продолжительность эксплуатационного срока конструктивных элементов.

Контроль давления в отопительной системе дома

Большое значение имеет правильность расчетов, а оборудование магистрали должно быть качественно смонтировано и проверено, что предполагает пробный запуск и настройку.

В случае использования автономного отопления необходимо следить, чтобы рабочее давление оставалось в диапазоне 0,7-1,5 Атм. В многоквартирном доме органом, регулирующим эффективность работы отопления, являются коммунальные службы и многое зависит от этажности здания, степени износа оборудования, батарей и трубопровода.

Наличие расширительного бака — обязательное условие оборудования системы любого типа. Его наличие позволит снижать напор по мере необходимости, что минимизирует вероятность гидроударов.

Профилактическая чистка труб от накипи должна проводиться каждые 2-3 года, а в регионах с очень жесткой водой обязательно необходимо устанавливать дополнительные фильтры.

Видео по теме:

Давление в системе отопления, его нормализация, причины изменения

Давление в системе отопления должно быть в норме – 1,5 – 2,0 атмосферы для частных домов высотностью до 2 этажей. Если давление отличается от указанных пределов, систему нужно «лечить».

В данной статье разберем нюансы работы системы отопления и оборудования котельной. Определимся какое давление нужно поддерживать, как его устанавливать, от чего оно зависит… Вероятно приведенный материал поможет читателям в вопросах связанных с работоспособностью системы отопления и применением оборудования.

Какое давление в системе отопления должно быть

В малоэтажных частных домах рабочее давление системы отопления составляет около 2 атмосфер. Чаще 1,5 – 2,0 атмосферы. Максимальный подъем давления допускается до 3 атмосфер, а выше – должен срабатывать аварийный клапан.

В высотных домах норма давления в пределах 5 – 10 атм. Чаще – 5 – 8 атм. Максимум, на что рассчитаны радиаторы отопления в квартирах высотных домов – 12 атм.

Такое же давление — 12 атм, может находиться и в магистральных трубах теплосетей.

В высотных зданиях на стояках отопления для снижения давления устанавливаются гидравлические редукторы.

Почему давление повышается

Согласно законам физики, при нагреве жидкости или газа их объем увеличивается. Поэтому, если жидкость находится в закрытой системе отопления, то ее давление с ростом температуры будет увеличиваться.

Жидкость не может значительно сжиматься так как газ. Если пространство закрытое, то может произойти большой скачок давления и оболочку разорвет.

В «неправильной» системе отопления закрытого типа так и происходит – разрушается самое слабое звено, например, теплообменник котла, и жидкость находит путь наружу.

В открытых системах отопления – с самотечным движением жидкости (в которых открытый расширительный бак) давление при нагреве не повышается. Оно там задается высотой водяного столба – обычно на 1 – 2 этажа – соответственно до 1 атм. «Лишняя» жидкость просто уходит в бак или сбегает в канализацию.
Но в закрытых системах применяются другое специальное оборудование.

Как нормализуют ситуацию

Чтобы не произошло опасного повышения давления при нагреве теплоносителя, в закрытые системы (с принудительной циркуляцией жидкости), включают обязательные элементы:

• Расширительный бак – закрытый сосуд, частично заполненный воздухом, который способен значительно сжиматься при повышении давления, освобождая объем для «несжимаемой» жидкости.
• Предохранительный клапан – прибор открывающий сброс жидкости из системы, если давление в ней достигло установленного максимального давления – обычно 3атм.
• Манометр – прибор измеряющий и указывающий давление жидкости или газа. Его показаниями руководствуются и при заливке, закачивании системы, контроле работы…

Такое же оборудование должно устанавливаться и на систему горячего водоснабжения в частных домах, в составе которых находится бойлер косвенного нагрева.

Группа безопасности для системы отопления с неавтоматизированным котлом
— предохранительный клапан, воздухоотводчик, манометр.
В настенных котлах данные приборы являются встроенными.

Читайте подробней на сайте – как правильно сделать обвязку не автоматизированного котла

Какой объем у расширительного бака

Недопустимо применять расширительный бак меньшего объема, чем 1/10 от всей системы отопления.
Впрочем, для профессионального расчета объема расширительного бака существует специальная методика. Но на бытовом уровне решается так – не меньше чем 1:10 от залитого в систему отопления теплоносителя. Тогда расширительный бак может компенсировать увеличения объема жидкости от ее нагрева без проблем.

Как узнать, сколько в системе теплоносителя?
Остается только вооружиться геометрическими формулам и справочными данными по применяемому оборудованию. Но на практике, при создании отопления своими руками, без проекта, объем просто считают ведрами при первичной заливке. После чего уже и приобретают подходящий расширительный бачок.

Принцип работы расширительного бака

Почему давление в системе отопления снижается

Давление в системе отопления постоянно понижается от первоначального заданного значения. Это понижение может быть весьма малым и не заметным по приборам (манометрам). Или может понижаться значительно.

Большое уменьшение давление может происходить по двум причинам:

• После заливки жидкости в системе отопления находится воздух. Он будет постепенно стравливаться через автоматические воздухоотводчики (должны присутствовать). Уменьшение давление при этом должно компенсироваться подливкой нового теплоносителя.
• В системе отопления находится течь, теплоноситель уходит. Но может быть и утечка воздуха из замкнутого расширительного бака.

Не допускается делать автоматическую подпитку водой системы отопления при уменьшении давления. Если присутствует течь, то вода в системе будет постоянно обновляться, что приведет к значительному осадку и выходу всей системы из строя.

Как найти течь в системе отопления

Обычно течь теплоносителя возникает на стыках из-за некачественного монтажа. Достаточно внимательно осмотреть систему и обратить внимание на потеки и рыжие отметины (осадок из воды). Ремонт по «диагнозу».

Но иногда визуально обнаружить трудно. Тогда ищут на слух, — систему сливают и заполняют воздухом под давлением. Характерный свист укажет, где находится «дырочка».

Можно использовать и специальное оборудование — сканер избыточной влажности.

Нужно не забыть и о котле. Наличие течи в теплообменнике, через маленькие трещинки – не редкое явление. Обнаружить «на ходу» не получится – теплоноситель тут же испаряется и уходит вместе с газами. Проверяется при остановленном котле.

Не желательно узлы стыковок располагать в недоступных для осмотра и ремонт местах.
Ознакомьтесь, — Проблема монтажа полипропиленовых трубопроводов – как правильно паять трубы.

Как установить давление в системе отопления

Начальное давление в системе отопления устанавливается путем накачивания расширительного бака воздухом, при холодном теплоносителе.
Расширительный бак наполняется воздухом до создания давления в 1,3 – 1,5 атм.
Соответственно, при нагреве, если объем бака подобран правильно, давление может достигать – 2,0 атм.

Расширительный бак оснащен обычным воздушным золотником, как и на автомобиле, и может быть накачан автомобильным насосом или компрессором.

Мы рассмотрели основные вопросы, связанные с давлением в системе отопления для частного дома. Также рекомендуется ознакомиться Как работает гидроаккумулятор и расширительный бак

Каким должно быть давление в вашем котле, когда он нагревается

Слишком высокое давление в вашем котле может привести к дорогостоящему ремонту. Вот что вам нужно знать об управлении давлением в котле.

Манометр в котельной

Котлы могут сбить с толку тех, кто к ним не привык.

У них часто больше хлопот, чем у нагревателей другого типа. Там даже манометр есть, а убегающие котлы чуть ли не пленочная арматура.

Если вы знаете, какое давление необходимо для работы вашего котла, вы лучше поймете, если у вас возникнут проблемы. Итак, вот краткое руководство по давлению в котле.

Идеальное давление в котле

Давление в вашем котле может быть либо слишком низким, либо слишком высоким по шкале давления. И то, и другое может привести к тому, что ваш котел не будет работать должным образом и выключится.

Чтобы найти оптимальное давление, обратитесь к руководству, прилагаемому к вашему котлу.

Но если это упущено, большинство котлов настолько похожи, что разница давлений между ними относительно незначительна. В любом случае обычное холодное давление котла должно составлять около 12 фунтов на квадратный дюйм (фунтов на квадратный дюйм).

Большинство манометров имеют зоны разного цвета. Если стрелка находится далеко за пределами зеленой зоны, особенно на верхней стороне, у вас проблема.

Диапазон изменения давления

Давление будет изменяться, когда установка нагревается. В большинстве случаев оно должно подняться примерно до 20 фунтов на квадратный дюйм, пока работает нагревательный элемент.

Оптимально при нормальных температурах. Изменения давления на несколько фунтов на квадратный дюйм в ту или иную сторону могут быть вызваны атмосферными условиями.

Большинство котлов безопасны при давлении до 30 фунтов на квадратный дюйм, при котором уплотнения могут начать выходить из строя. Современные котлы не так опасны, как ранние паровые двигатели, но вы все равно можете повредить их и потребовать дорогостоящего ремонта.

Если ваш котел работает в диапазоне 12-30 фунтов на квадратный дюйм, вам ничего не угрожает. Но присмотритесь, если вы наткнетесь на верхнюю часть этого диапазона.

Исключения из диапазона PSI

Существуют исключения из общепринятых диапазонов давления, если вы живете в многоэтажном доме. Двух- или трехэтажный дом должен работать немного выше при 15 фунтов на квадратный дюйм или около того для двух этажей, а для трех требуется 18 фунтов на квадратный дюйм.

Вот почему так важно хранить инструкции к оборудованию. В противном случае профессионал может определить оптимальный диапазон вашего котла по номеру модели.

Для многоквартирных домов и других вертикальных установок требуется более высокое начальное давление в котле. Но так как обычный человек вряд ли столкнется с коммерческим котлом, то вопросами его давления всегда занимаются профессионалы.

Немедленное действие

Несмотря на то, что случайные взрывы котлов все еще случаются, современные котлы удивительно хороши в том, что не высвобождают пар и осколки, потому что давление стало немного выше.

По большей части действуйте быстро. Скорее всего, вы не в непосредственной опасности. Но нет ничего плохого в том, чтобы выключить систему, пока не будет произведен ремонт. Это меньше, чтобы избежать взрыва, и больше, чтобы ограничить дальнейший ущерб.

Отключения по высокому давлению

Высокое давление может быть результатом установки слишком высокой температуры котла. Более высокое давление обычно вызывает автоматическое отключение.

Современные котлы имеют встроенные клапаны сброса давления. Обычно они срабатывают при давлении 30 фунтов на квадратный дюйм и выпускают избыточный пар, чтобы привести давление в норму.

Это также отключит питание вашего котла.

Это может варьироваться от «неудобного» до «усугубляющего» в зависимости от времени года и вашего местного климата. Если ваш срабатывает из-за высокого давления, выключите его, пока это не увидит профессионал.

С другой стороны, если вы находитесь в нормальном температурном диапазоне, но по-прежнему испытываете проблемы с исключительно высоким давлением, вам необходимо снять трубку.

Проблемы с низким давлением

Низкое давление приведет к тому, что котел не сможет достичь нужной температуры. В идеале система будет наполняться до 12 фунтов на квадратный дюйм, но вы можете сделать это вручную, если насос не работает. Таким образом, котел будет работать до тех пор, пока не приедет специалист.

Низкое давление обычно устраняется повторным повышением давления в котле. Возможно, вам все еще понадобится окончательное исправление, но насос, скорее всего, не работает, и вы можете выиграть время с помощью простой процедуры.

Профессиональная помощь

Важно знать, как давление вашего бойлера влияет на вашу систему. Все это может показаться сложным, но важно убедиться, что стрелка манометра остается на зеленом уровне.

Как и все оборудование, бойлеры рано или поздно сталкиваются с проблемами, которые вы не сможете устранить в домашних условиях. Если у вас возникли проблемы с какой-либо частью вашей котельной системы, лучше всего вызвать профессионала.

Позвоните по телефону (402) 731-2727, чтобы договориться о проверке сегодня.

Какое безопасное давление для системы водяного отопления?

Опубликовано: 19 января 2015 г. — составлено Дэном Холоханом

Категории: Горячая вода

Член сообщества Wall задает вопрос: Каково «безопасное» рабочее давление в фунтах на квадратный дюйм для системы отопления с водогрейным котлом? , а какой «безопасный» диапазон по температуре для работы котла?

Один член отвечает:

Максимальное давление, которое должен когда-либо видеть котел, указано на бирке котла. Обычно это 30 или 50 фунтов на квадратный дюйм. Давление, на которое рассчитана система, обычно составляет от 12 до 25 фунтов на квадратный дюйм для двухэтажного дома и от 18 до 25 фунтов на квадратный дюйм для трехэтажного дома. Рабочая высокая температура не должна превышать 200 F, но нормальная максимальная расчетная температура составляет 180 F. Это зависит от типа вашей системы и котла, и во многих случаях рабочая температура будет намного ниже.

Другой участник говорит :

Вы должны прочитать спецификации производителя. Большинство бытовых систем водяного отопления работают при давлении на 5 фунтов на квадратный дюйм больше, чем давление, необходимое для подъема воды от заливного клапана до самой высокой точки системы. В моем доме на Кейп-Код, где котел стоит на полу гаража, манометр показывает от 12 до 15 фунтов на квадратный дюйм (циферблат слишком мал, чтобы показывать более точно). Максимальное давление, которое мне разрешено, составляет 30 фунтов на квадратный дюйм, потому что при этом давлении открывается предохранительный клапан. Это характерно для бытовых водогрейных котлов. Что касается температуры, мой котел выключится, если температура превысит 205 F. Они не хотят, чтобы вода в нем кипела. Однако более важным является минимальная температура обратной воды. С обычным котлом вы не хотите, чтобы дымовые газы конденсировались в дымоходе, поэтому температура возврата обычно должна быть выше 140 F, чтобы предотвратить коррозию котла и выход из строя дымохода. С конденсационным котлом вы хотите, чтобы обратная вода была как можно более прохладной, без замерзания, чтобы получить максимальную конденсацию и, как следствие, более высокую эффективность.

А третий добавляет:

Давление воды в водяном котле не должно превышать 12-15 фунтов на квадратный дюйм. У него должно быть достаточно давления, чтобы поднять воду на несколько футов выше верхней точки самой высокой точки в системе трубопроводов. Настройка на 12 фунтов на квадратный дюйм поднимет воду на 28 футов над заливным клапаном.
