Свайно-винтовой фундамент для дома из бруса

Дом из бруса не обладает большим весом и толщиной стен, как у кирпичного дома, поэтому фундамент на винтовых сваях для такого дома завоевывает большую популярность.

Одним из самых важных качеств свайно-винтового фундамента для загородного дома из бруса является его прочность и долговечность. В этом случае лучше всего использовать литые сваи, что увеличит надежность и убережет от поломок при вкручивании свай в землю.

Чтобы правильно построить такой фундамент, необходимо провести предварительные расчеты, учитывая тип вашего участка и параметры будущего дома из бруса.

Как выбрать количество и параметры свай для дома из бруса

Чтобы определить какое количество свай понадобится, а также установить их параметры, нужно знать тип грунта, грузонесущие характеристики грунта, фактический и общий вес здания, учитывать эксплуатационные нагрузки. Все необходимые данные можно установить согласно строительным нормам и правилам (СНиП).

Так, для одноэтажного дома 6Х6 из бруса сечением 150Х150 минимальное количество свай определено в 14 шт. с параметрами: 89 мм – диаметр столба сваи, 250 мм – диаметр лопасти, длина сваи – 2500 мм, глубина заворачивания составит 1700-1800 мм. Рекомендуемый шаг между сваями – 2 метра.

Для двухэтажного дома 6х12 из бруса сечением 200х200 минимальное количество свай – 34 шт., параметрами 108х300х2500, глубина заворачивания – 1800 мм.

Шаг установки винтовых свай зависит от схемы обвязки дома, а также наличием или отсутствием дополнительных стен, веранды или крыльца, перепадом высот на участке – когда к установленному количеству понадобится дополнительные сваи других параметров.

Для двухэтажного дома 9х11 из бруса 200х200, с крыльцом и верандой, понадобится 55 свай параметрами 108х300х2800 для основной части дома и 8 свай, параметрами 89х250х2800 для пристройки.

Обвязка для дома из бруса

Функцией обвязки служит укрепление конструкции фундамента дома. Процесс этот довольно кропотливый.

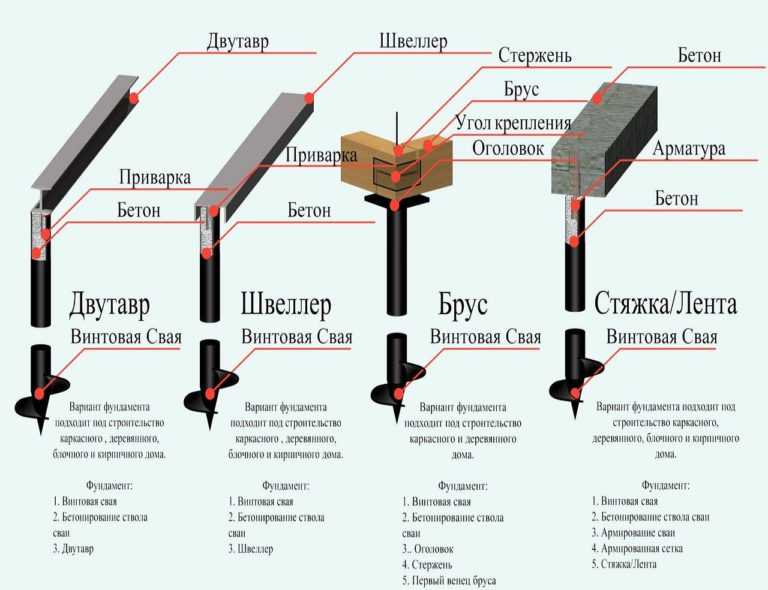

Обвязку (ростверк) при строительстве дома из бруса на свайно-винтовом фундаменте чаще всего выполняют из того же бруса, их количество высчитывается в индивидуальном порядке в зависимости от конкретной постройки.

Фиксация бруса проводится в двух вариантах – резьбовом и с помощью хомутов. Деревянные конструкции необходимо защитить от соприкосновения со сваями куском обработанного рубероида. Для прочности соединения дополнительно укрепляются углы с помощью уголков и саморезов.

Для свайно-винтового фундамента лучше использовать два ряда обвязки (особенно для коттеджей), чтобы нагрузка равномерно распределялась между всеми площадками, а это гарантирует долговечность и прочность вашего свайного фундамента для дома из бруса. Предварительно обвязку необходимо пропитать огне-био защитой.

Плюсов винтового фундамента для дома из бруса гораздо больше, чем минусов. Заметим, что для каждого типа фундамента будут присутствовать как положительные, так и отрицательные моменты. Из плюсов свайно-винтового фундамента можно выделить: экономичность метода, возможность строительства на сложных грунтах, сохранение природного ландшафта участка, нет необходимости ждать усадки фундамента, строительство может вестись даже в зоне с развитой системой подземных коммуникаций и пр. Из минусов можно выделить, пожалуй, невозможность обустройства подвальных помещений (или их дороговизну, по сравнению с другими методами) и невозможность строительства многоэтажного капитального строительства, что и не предполагается для загородного дома.

Рассчитать необходимое количество свай, подобрать параметры, рассказать о ценах на фундамент на винтовых сваях для дома из бруса вам поможет специалист нашей компании.

Винтовой фундамент под дом 6 на 4 м (баня из бруса):

Дома из бруса на винтовых сваях — проекты, строительство

Русская построечка » Дома из бруса » Дома из бруса на винтовых сваях

Любой дом начинается с фундамента. И это — весомая часть в затратах на строительство. Поэтому выбор основания — серьезный вопрос. От его обустройства зависит цена и срок возведения, долговечность жилого строения. Фундамент должен выдерживать вес дома без перекосов, независимо от типа грунта.

Задача непростая. Каждый владелец не против сэкономить на расходах, но и трещины в стенах любимого жилья из-за просчетов в проекте не обрадуют. Сравнительно недавно для домов из бруса стала повсеместно применяться уникальная технология возведения на винтовых сваях. Оказалось, что она позволяет сократить расходы на фундамент вдвое. Существенный аргумент, чтобы присмотреться к ней более пристально.

Винтовые сваи

Инженерные расчеты подтверждают, что для достаточно легких конструкций, какой и является дом из бруса, свайный, а вернее свайно-винтовой фундамент, подходит оптимально. Почему винтовой? Железобетонные сваи тоже используются, но они более дорогостоящи и требуют спецтехники для транспортировки и забивки или заливки по месту. Это больше материал для промышленного жилого строительства.

В частном же экономически целесообразно применять винтовые сваи. Они доступны по стоимости, для их вкручивания тоже используется спецтехника, но это все-таки не сложнейшее оборудование для забивки.  Изготавливаются они из металлических профильных труб круглого сечения, обработанных антикоррозийными составами, разных типоразмеров. Внизу сваи формируется конус, привариваются лопасти для облегчения вкручивания в грунт. Диаметр труб от 57 до 159 мм, толщина стенки не менее 4 мм, длина от 2 до 12 м.

Габариты изделий подбираются по расчетным нагрузкам на фундамент, но для домов из бруса рекомендуется использовать трубы с диаметром не менее 108 мм. По СП 24.13330.2011 «Свайные фундаменты» свая 108х2,5 м при толщине стенки 4 мм с лопастью в 300 мм выдерживает нагрузку в 5 т.

Сравнение разных типов фундамента

Если сравнивать свайно-винтовой фундамент с другими типами, то его преимущества очевидны. Дешевле него только столбчатый, но он не подходит для множества грунтов и не выдерживает большие расчетные нагрузки. Винтовой же может устраиваться в слабых, пучнистых, водонасыщенных грунтах.

Особенности почвы компенсируются разной глубиной внедрения.  Обычно она составляет не менее 2 м. И дом на сваях может монтироваться на участке с любым рельефом, на склоне. Какой фундамент еще это позволяет?

При всех достоинствах стоит он существенно меньше ленточного или монолитного. Но главные «козыри» — в отличие от них он может устраиваться в любое время года и не нуждается в схватывании в течение достаточно длительного периода.

Обратите внимание, потенциальные владельцы комфортных домов из бруса — технология свайного фундамента позволяет возводить жилье круглый год. А это — сезонные скидки, отсутствие ажиотажа, возможность привлечения к строительству лучших мастеров ввиду их меньшей занятости. Смета для заказчика становится все привлекательнее.

Преимущества свайно-винтового фундамента

Подытожим основные преимущества свайно-винтового фундамента:

1. Экономически выгоден из-за сниженной стоимости материалов, трудоемкости работ, возможности зимнего строительства.
2. Может устраиваться практически в любом типе грунта, кроме скалистого.
3. Не требует ровного рельефа местности, подходит для склонов.
4. Дом на нем не «поведет» из-за подвижек в грунте.
5. Технология монтажа несложная, от мастеров не требуются специфические знания по проведению земляных и бетонных работ.
6. Строится в короткий срок, после чего можно безотлагательно приступать к возведению основного объекта.
7. Инженерные коммуникации подводятся без дополнительных сложностей.
8. При возведении пристроек к дому его наращивание также проходит без проблем.
9. Упрощено обслуживание здания снизу, доступ открыт.
10. Проветривание уменьшает гниение пола.
11. Срок службы не менее 50 лет (зависит от уровня грунтовых вод и кислотности почвы).

Узнайте больше о домах из профилированного бруса на сваях у экспертов нашей компании. Они расскажут вам более подробно об особенностях фундамента в применении к вашим условиям, технологии обустройства, этапах работ. Вы получите все необходимые сведения о стоимости и сроках. Выбирайте в нашем каталоге типовых проектов понравившийся дом или заказывайте индивидуальную разработку. В любой сезон, в разумные сроки, с гарантией мы возведем для вас дом, который будет служить надежным и удобным пристанищем долгие годы.

География строительства

ЦФО: Москва (Подмосковье), Белгород, Брянск, Владимир, Воронеж, Иваново, Калуга, Кострома, Курск, Липецк, Орел, Рязань, Смоленск, Тамбов, Тверь, Тула, Ярославль, а также соответствующие области.

СЗФО: Санкт-Петербург, Мурманск, Архангельск, Великий Новгород, Вологда, Петрозаводск, Сыктывкар, Псков, а также соответствующие области и республики.

Фундамент на винтовых сваях для небольших домов и офисов на заднем дворе

Если вы не слышали о фундаментах на винтовых сваях, представьте, что вы получаете гигантский шуруп (с плоской головкой) и ввинчиваете его в землю. Если шуруп достаточно толстый и входит в землю достаточно глубоко, по логике вещей, это обеспечит довольно устойчивую основу для надстройки поверх него, особенно если у вас их много через равные промежутки времени: Винтовые сваи — отличное изобретение, которое можно успешно использовать для строительства крошечных домов и офисов на заднем дворе, что означает гораздо более быстрое время строительства на ранней стадии. Они также стоят меньше, чем бетонные фундаменты, и лучше для окружающей среды.

Винтовые сваи также иногда называют винтовыми анкерами, винтовыми сваями или винтовыми анкерами, хотя во избежание путаницы в этой статье мы будем говорить просто «винтовые сваи». Фундамент с винтовыми сваями имеет немало преимуществ, особенно для небольших зданий, таких как крошечные дома и офисные проекты на заднем дворе, поэтому мы хотели изучить этот метод строительства в этой статье.

Более пристальный взгляд на винтовые (спиральные) свайные фундаменты

Нормы строительства фундамента на винтовых сваях

Скорость по сравнению с бетонным фундаментом

Затраты по сравнению с бетонным фундаментом

За и против

Пристальный взгляд на винтовые (спиральные) свайные фундаменты

Если вы думаете о шурупе, то он довольно тонкий по сравнению с материалом, в который он ввинчивается. Однако, поскольку он входит в материал довольно глубоко (относительно того, насколько тонкий винт), в конечном итоге он обеспечивает хорошее и прочное крепление.

Идея винтовых свай, по сути, та же самая: нужно взять очень большие шурупы и вкрутить их глубоко в землю (с помощью специальной техники), чтобы получить хороший прочный фундамент для строительства поверх него. Винтовые сваи имеют острый носок сваи  в нижней части, который помогает ей сначала зацепиться за землю, а затем винт/спираль  сместит любую землю в сторону (вверх), пока винтовая свая ввинчивается в землю:

Как вы заметили, имеется отверстий для противорезных стержней , которые позволяют прикрутить другую винтовую сваю к концу текущей сваи. Это связано с тем, что чем глубже сваи входят в землю, тем более надежный фундамент дает система (аналогично глубоким бетонным фундаментам).

Винтовые сваи существуют с 19 века, и маяки часто используются: очень длинные железные винтовые сваи ввинчиваются глубоко в морское дно, обеспечивая прочное основание для маяка. Однако они подвергались коррозии, а также имели плохую способность выдерживать нагрузку и растяжение. В результате большинство винтовых свай в настоящее время изготовлены из стали и, следовательно, не подвержены коррозии в земле, а также обладают хорошей несущей способностью. Некоторые компании также изучают композитные материалы для своих винтовых свай, что дает хорошие результаты, но может быть более дорогим.

Фундамент на винтовых сваях Строительные нормы и правила

Винтовые сваи являются совершенно безопасным методом строительства даже для двухэтажного дома. Многие современные винтовые сваи могут выдерживать 70 000 фунтов (31 750 кг) веса на сваю, что намного выше, чем бетонные сваи, которые обычно выдерживают 5 000–30 000 фунтов (2 270–13 600 кг) веса на сваю. И мы, наверное, все видели такие конструкции, как дома, которые поддерживаются бетонными сваями.

Естественно, мы не можем охватить в этой статье каждый вариант строительных норм и правил, поэтому мы всегда советуем вам проконсультироваться по поводу винтовых свай в местном отделе зонирования/планирования. Сказав это, однако, винтовые сваи являются вполне пригодным вариантом, и большинство компаний, занимающихся винтовыми сваями, будут работать с вами и гарантировать, что система фундамента, которую они поставляют и устанавливают, соответствует соответствующим строительным нормам.

В дополнение к этому, международные стандарты говорят о винтовых сваях в разделе 1810.3.1.5, и строительный кодекс Нью-Йорка также упоминает их: все напряжения, вызванные установкой в ​​грунт и эксплуатационными нагрузками».

Что является всего лишь причудливым способом сказать, что винтовые сваи  конкретно считаются приемлемым вариантом для фундаментов во многих строительных нормах и правилах , при условии, что они установлены правильно и в достаточной степени для земли и запланированного здания (что, естественно, относится к любому способ построения).

Скорость по сравнению с бетонным фундаментом

Бетонный фундамент может занять довольно много времени (и дорого), потому что процесс включает в себя выкапывание ямы для бетона, возведение любых опалубочных/опалубочных конструкций по мере необходимости и выполнение фактической заливки… до снятие опалубки/опалубки в течение 1+ недели процесса отверждения. И, конечно же, вы не можете строить до истечения 1+ недели ожидания, потому что другой бетон еще не достиг достаточной прочности.

В видео ранее американский строитель говорит, что процесс простого рытья ямы и заливки бетона (т. е. без учета времени отверждения) займет «4-7 дней» для офиса на заднем дворе или крошечного дома, а это означает, что вы должны ждать 11-14 дней с бетонным фундаментом , прежде чем можно будет начать какие-либо строительные работы.

В видеоролике говорится, что при использовании винтовых свай  свайная система будет завершена (для поддержки крошечного дома) всего за полдня : значительная экономия времени. Компания Postech Screw Piles соглашается с этой оценкой, заявляя, что их система винтовых свай часто подходит для небольших зданий, таких как офисы на заднем дворе и крошечные дома в  «всего несколько часов» .

И, конечно же, как только винтовые сваи установлены, их можно сразу же строить: не нужно ждать неделю.

Затраты по сравнению с бетонным фундаментом

Процесс создания бетонного фундамента (описанный выше) требует не только времени: он также может быть дорогостоящим. Типичные затраты сторонней компании на то, чтобы выкопать яму, построить (и демонтировать) опалубку/опалубку, выполнить заливку бетона и удалить оставшуюся землю, могут легко составить 10 000 долларов или больше для крошечного дома и 5 000 долларов + для небольшого дома. офис на заднем дворе.

Для сравнения, система винтовых свай должна быть дешевле, потому что вам может понадобиться всего 4-10 винтовых свай (в зависимости от размера вашего проекта), и каждая винтовая свая может стоить от 200-800 долларов США за сваю (включая установку) . Мы знаем, что диапазон цен здесь довольно велик, мы расскажем об этом позже. Но если предположить, что вы получите установку винтовых свай по достойной цене по 350 долларов за сваю, а вашему крошечному дому нужно 8 свай, вы получите в общей сложности 2800 долларов: намного дешевле, чем в конечном итоге будет стоить решение для полного бетонного фундамента.

Итак, вы, вероятно, задаетесь вопросом о ценовом диапазоне… как он может подняться с 200 долларов за кучу в некоторых районах до 800 долларов за кучу? Ну, простой ответ: к сожалению, расчет цены винтовой сваи , а не , прост! Основные факторы, влияющие на стоимость винтовых свай:

1. Требуемая глубина сваи.
2. Тип винтовой сваи (например, из стали или композитного материала).
3. Шурупов/спиралей на сваю.

Некоторые из этих требований могут быть определены только после того, как компания, производящая винтовые сваи, выйдет и изучит грунт, что, вероятно, потребует бурения в земле для выполнения геотехнический анализ , исследование, которое в основном учитывает такие вещи, как тип почвы, насколько твердая (или мягкая) почва, где будет линия промерзания и т. д. Имея эти данные, они могут затем убедиться, что правильный тип и конфигурация сваи используется вместе с получением правильной глубины в зависимости от требований нагрузки для проекта.

Конечно, если сваебойная компания выполняла аналогичные работы в вашем районе совсем недавно, они могли бы дать вам довольно точную оценку обратного балла, основанную на предыдущих геотехнических изысканиях бурения и аналогичных работах, которые они выполняли.

Лучше всего обратиться в местную компанию по производству винтовых свай (даже если они находятся в нескольких сотнях миль) и спросить их, могут ли они дать приблизительную оценку вашего проекта. Как почти все в жизни, есть дорогие компании и более дешевые компании (но более дешевые не обязательно означают худшее качество), поэтому не отчаивайтесь, если первая оценка, которую вы получите, сработает в 800 долларов за стопку: просто попробуйте связаться с другими компаниями.

Плюсы/минусы

Винтовые сваи — отличная система фундамента для многих типов зданий, но особенно для офисов на заднем дворе и небольших домов, где сплошной бетонный фундамент часто бывает излишним. Хотя, конечно, у винтовых свай есть и недостатки, которые рассматриваются в этом разделе.

• Pro: сваи устанавливаются с очень небольшим воздействием на ландшафт или местную окружающую среду: в процессе их установки создается только небольшое отверстие, в которое выбрасывается небольшое количество земли по мере того, как винтовые сваи углубляются в землю. Однако это значительно меньшее воздействие, чем рытье большой ямы/траншеи для бетонного фундамента.
• Pro:  общие затраты на окружающую среду при использовании свай также ниже, потому что, хотя винтовые сваи необходимо изготавливать и транспортировать, это намного лучше для окружающей среды, чем работа с бетоном (бетон особенно вреден для окружающей среды, особенно из-за содержания цемента, при его производстве выделяется много углерода).
• Pro:  винтовые сваи могут быть переработаны путем извлечения их из земли и повторного использования с небольшим нарушением или без ущерба для местного ландшафта/окружающей среды, а также для самих винтовых свай, которые должны быть почти как новые.
• Pro:  как мы выяснили ранее, они быстрее и дешевле в установке (в среднем), чем бетонные фундаменты. Кто захочет ждать 14 дней, пока бетонный фундамент будет вырыт, залит и вылечен, когда можно просто ввинтить его в землю и начать строительство в тот же день?
• Pro:  Спуститься на очень небольшую глубину — даже 61 метр — гораздо проще с помощью винтовых свай (если вам действительно нужно погрузиться на такую ​​глубину), чем практически с любой другой системой фундамента. Это означает, что они могут быть отличной и недорогой альтернативой, если местные условия требуют глубокого фундамента.
• Против:  Вам, вероятно, потребуется привлечь стороннюю компанию для установки винтовых свай, что означает оплату специализированной рабочей силы за час, в течение которого они находятся на месте. Однако, если вы можете копать и заливать бетон самостоятельно, то это может сэкономить вам деньги в целом по сравнению с наймом компании, занимающейся изготовлением винтовых свай.
• Против:  несмотря на то, что винтовые сваи совершенно безопасны в использовании, сегодня их использование в зданиях все еще встречается редко. Таким образом, вы можете столкнуться с невежественными архитекторами, планировщиками и строителями, которые говорят, что они не могут работать с предложенной вами системой винтовых свай.
• Против:  поскольку их использование не так широко распространено, как другие системы фундамента, вам, возможно, придется заплатить надбавку, если вы не живете рядом с поставщиком/установщиком винтовых свай. Это может даже означать, что в некоторых случаях общая стоимость будет выше, чем у бетонных фундаментов.

Винтовые сваи 101: все основы, которые вам нужно знать. Часть 1

by Robin Gamble | 13 марта 2018 г. | Консультация

Что такое винтовая свая?

Винтовая свая представляет собой стальную трубу со спиральной головкой, которая ввинчивается в землю. Он используется в качестве метода фундамента в широком диапазоне строительных ситуаций. Винтовые сваи своими руками можно использовать для быстрого, простого и прочного основания сараев, садовых домиков, срубов, гаражей, заборов, террас. Кроме того, более крупные винтовые сваи, устанавливаемые машинным способом, подходят для ваших более крупных сооружений, таких как жилые и коммерческие здания.

В определенных ситуациях винтовые сваи могут предложить вам ряд преимуществ по сравнению с традиционными бетонными основаниями, например:

• Скорость установки
• Устанавливается в зонах с ограниченным доступом
• Сокращение затрат на человеко-часы
• Без вывоза отходов
• Устанавливается в любых погодных условиях
• Возможность построить конструкцию в день установки

UK Helix — одна из немногих компаний в Великобритании, которая предлагает вам небольшие сваи, которые идеально подходят для ваших проектов «сделай сам». Однако мы также обслуживаем коммерческие отрасли, и наши клиенты добились успеха в широком спектре конструкций, таких как садовые домики, навесы, настилы, ограждения, барьеры шумоподавления, наземные солнечные установки, барьеры шумоподавления и многое другое… смотрите нашу галерею здесь

Что делать, если вы врезаетесь в твердый камень самодельной винтовой сваей?

Это один из самых частых вопросов, которые нам задают в UKHelix, и мы любим отвечать на него, потому что существует множество вариантов.

Прежде чем приступать к забивке винтовых свай в землю, в первую очередь следует подумать, в каком типе грунта вы собираетесь использовать винтовые сваи? Глина, мел или торф, например?

Мы рекомендуем вам в первую очередь провести исследование почвы, чтобы определить вероятность удара о камни при использовании винтовой сваи. Это позволит вам узнать, «что находится под землей». Это исследование позволит вам «с самого начала» понять, подходят ли вам винтовые сваи.

Однако, если вы все-таки наткнетесь на камень при использовании винтовой сваи, вы все равно можете применить хороший набор тактик.

1. Если вы обнаружите камень в пределах первых 12 дюймов бурения, вы можете просто выкопать камень и снова начать бурение.
2. Если вы столкнулись с препятствием, уже достигнув «достаточной глубины», чтобы обеспечить требуемую несущую способность вашей конструкции, вы можете просто срезать верхнюю часть сваи с помощью угловой шлифовальной машины и заново просверлить отверстие для кронштейна.
3.  Если вы столкнулись с препятствием, не достигнув достаточной глубины, вы можете извлечь сваю и снова закрутить ее дальше по линии фундамента.

Опять же, первым шагом к определению того, являются ли винтовые сваи хорошим решением для вас, является исследование почвы, даже если вы сильно ударитесь обо что-то, в вашем распоряжении есть ряд вариантов, чтобы гарантировать успешную установку винтовых свай.

Свяжитесь с нами сегодня, если у вас есть какие-либо вопросы или вам нужна помощь с вашим фондом.

Как строить на винтовых сваях?

Существует множество способов строительства на винтовых сваях: от крепления деревянных каркасов к кронштейнам поверх сваи до крепления стального каркаса и заполнения каркаса бетоном. См. 3 простых шага по установке винтовых свай Helix

В UKhelix мы предлагаем вам ряд винтовых свай меньшего размера и широкий выбор кронштейнов, которые позволяют крепить любое количество конструкций к оголовкам свай, от столбов забора до настила из навесов. в садовые кабинеты.

Как правило, для проекта «Сделай сам» после установки самодельных винтовых свай к сваям прикрепляется деревянная рама с помощью кронштейнов, например, L-образного или U-образного кронштейна.



Как только ваша рама будет установлена, вы можете сразу начать работу над конструкцией. Это означает, что «потенциально» вы могли бы установить винтовые сваи утром и в течение одного дня возвести фундамент для такой конструкции, как садовый домик, сарай или бревенчатый домик.
