Вибростол для тротуарной плитки своими руками: инструкция и видео

Изготовление тротуарной плитки осуществляется с применением метода вибролитья. Для этого используется специальное устройство — вибростол. В домашних условиях заменить его нечем, поэтому приходится изготавливать самостоятельно.

Как сделать самому вибростол для изготовления тротуарной плитки? Рассмотрим этот вопрос подробнее.

Содержание

1 Что собой представляет устройство, требования к его работе
2 Материалы и инструменты, которые потребуются
3 Как сделать чертеж
4 Как подобрать подходящий двигатель
5 Инструкция по изготовлению
6 Важные нюансы, предупреждение ошибок
7 Меры безопасности

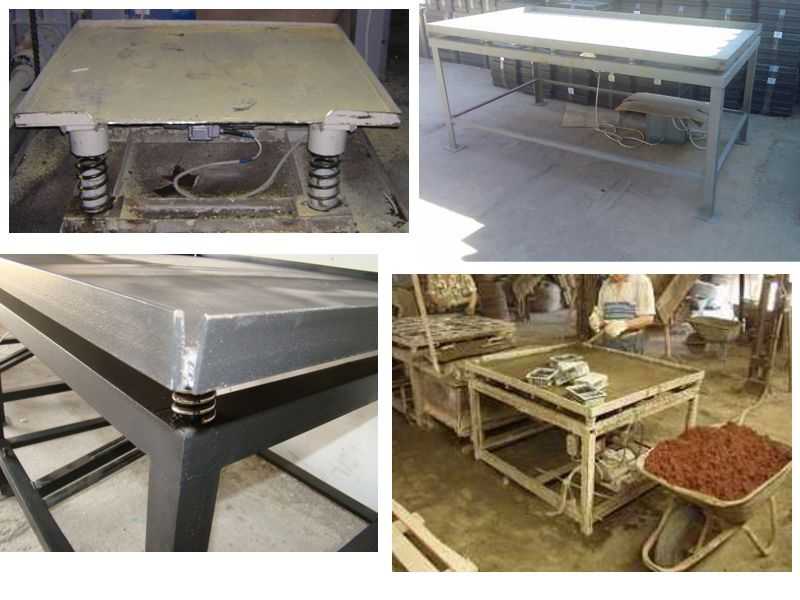

Что собой представляет устройство, требования к его работе

Процесс застывания бетона, сопровождаемый мелкими частыми колебаниями, протекает с выделением пузырьков воздуха, уплотнением структуры бетона и повышением плотности и прочности материала. Для обеспечения такого режима применяют вибростол. Он представляет собой поверхность, которая совершает частые колебательные движения (порядка 3000/мин).

На эту поверхность устанавливаются формы, залитые бетоном и производится вибрационная обработка. Режим значительно уплотняет структуру бетона, что существенно сказывается на качестве тротуарной плитки, условия эксплуатации которой требуют большой прочности.

Существуют разные виды приспособлений, от больших промышленных с гидравлическим источником колебаний для обработки больших бетонных блоков, до более мелких электрических, которые создают вибрацию при помощи эксцентрика, установленного на вал электродвигателя. Поскольку в домашних условиях доступен только второй вариант, рассматривать устройство гидравлического привода не будем.

Частота и амплитуда вибраций — характеристики, определяющие фактуру обрабатываемого материала. Они настраиваются опытным путем, просчитать заранее все нюансы слишком сложно, поскольку в процессе задействовано слишком много переменных.

Поэтому конструкция стола должна предусматривать возможность некоторой регулировки амплитуды колебаний.

Материалы и инструменты, которые потребуются

Специфика работы приспособления допускает применение только металлических элементов. Все соединения сварные или на болтах. Соответственно, для изготовления понадобится листовой металл толщиной от 3 мм ( чем больше площадь, тем толще потребуется лист).

Для станины нужен уголок или швеллер. Подвижность стола обеспечивают пружины, размер которых должен соответствовать массе стола плюс нагрузка от установленных залитых форм.

Для сборки вибрационного стола для тротуарной плитки своими руками понадобится сварочный аппарат, электродрель с набором сверл по металлу. Резка металлических деталей производится болгаркой. Понадобится измерительный инструмент, набор гаечных ключей для резьбовых соединений.

Ножки стола требуют надежного крепления к полу, иначе во время работы он будет бегать по всему помещению. Лучше всего зацементировать ножки в углубления, для чего на торцы надо приварить площадки из листового металла и углубить на 10-15 см.

Если есть возможность, следует залить в пол анкеры и прикрепить стол к ним, такой вариант позволит при необходимости отсоединить устройство и переместить его в другое место.

Как сделать чертеж

Работы по изготовлению надо начинать с создания чертежа устройства. Изготовление наугад не рекомендуется, так как переделать узел, соединенный с помощью сварки, трудно.

Надо заранее вычислить все размеры, расстояния, места установки двигателя, чтобы его расположение находилось как можно ближе к центру массы стола. Если эксцентрик располагается не на валу двигателя, а на отдельном приводе, то его помещают в центр. Создание чертежа надо начинать со станины.

Учитывается высота, тип крепления к полу, периметр обвязки станины в плане повторяет очертания рабочей поверхности. Это необходимо, так как пружины располагаются по углам и в центральных точках сторон стола.

Как подобрать подходящий двигатель

Площадь стола выбирается исходя из мощности двигателя, которая не должна быть слишком велика. Обычно достаточно бывает мощности до 1 кВт. Под такой двигатель подходит стол размерами 1500 на 800 мм.

Размеры даны примерные, так как не учитывается масса стола и частота вращения вала двигателя. В целом, заботиться надо не столько о мощности, сколько о состоянии подшипников или втулок.

На них приходится вся нагрузка, и для обеспечения долговременной работы надо выбирать мотор с надежными подшипниками. В случае необходимости, если это допускает конструкция, можно доработать двигатель, убрав втулки и заменив их на усиленные подшипники.

Если планируется установка эксцентрика прямо на вал двигателя, такая процедура намного продлит работоспособность мотора.

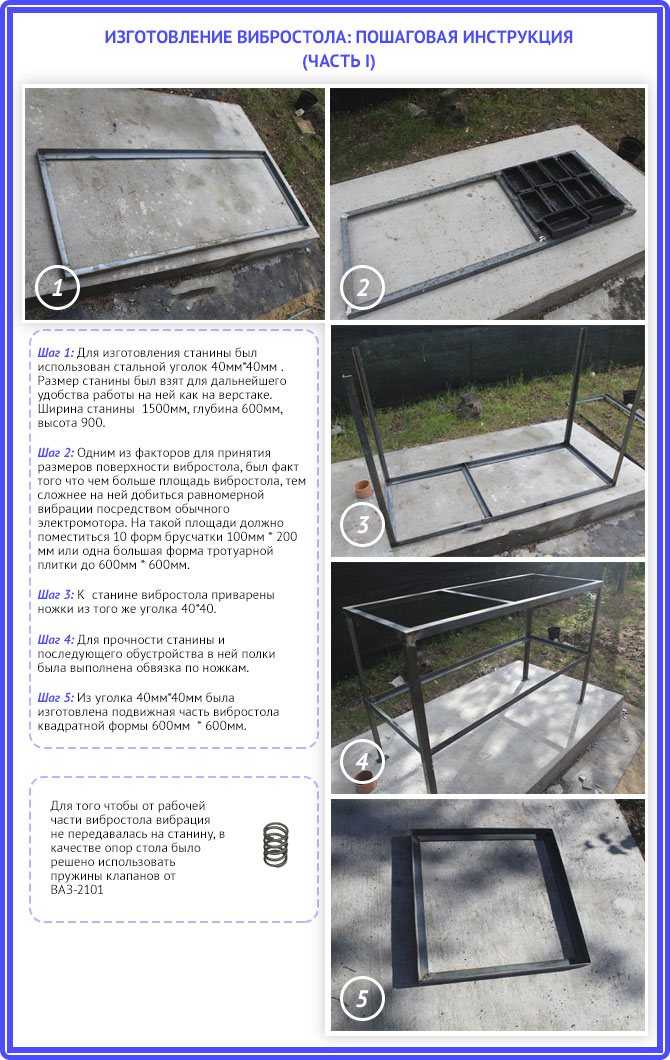

Инструкция по изготовлению

Составляем подробный чертеж с указанием всех размеров.
По данным чертежа нарезаем по длине заготовки для сборки станины. Материал — труба диаметром 65 мм, проножки — уголок 45 мм.
Собираем станину. Все соединения — сварные, крепление к полу — анкерное. Контролируем положение ножек, плотность опоры на пол, наличие плоскости.
По размерам чертежа нарезаем заготовки для сборки стола.
Сварка прямоугольной обвязки стола. Материал — уголок 45 мм. Контролируем плоскость.
Привариваем листовое покрытие стола.
Нарезаем куски пружины одинаковой длины, 10 шт.
Привариваем пружины к станине в углы, по одной в серединах коротких сторон и по две на равномерном удалении от угла по длинным сторонам.
На столе с нижней стороны привариваем стаканы — отрезки трубы, диаметром на 2-3 мм больше, чем наружный диаметр пружин. Точки крепления стаканов точно соответствуют расположению пружин.
Для более надежной фиксации пружин в стаканах привариваем направляющие стержни, проходящие через пружины и крепящиеся на столе снизу внутри стаканов.
Устанавливаем стол на станину, совмещая пружины с направляющими стержнями.
Привариваем эксцентриковый механизм в центре рабочей плоскости снизу.
На нужном расстоянии, соответствующем длине приводного ремня, крепим электродвигатель с механизмом натяжения.
Устанавливаем кнопочный механизм , пускатель, подключаем питание.

На этом процесс сборки самодельного вибростола для тротуарной плитки можно считать законченным, остается запустить устройство и отрегулировать амплитуду колебаний с путем изменения положения эксцентрика.

Важные нюансы, предупреждение ошибок

По периметру рабочей поверхности стола нужен бортик, чтобы предупредить сползание формы с бетоном.
Если в качестве направляющих стержней для пружин использовать длинные болты, можно слегка напрячь пружины, навинтив гайки с шайбами, чтобы надежнее зафиксировать стол и ограничить амплитуду вибрации.

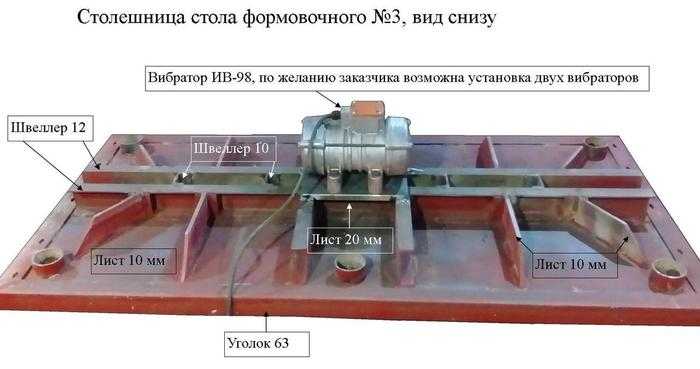

Вместо обычного электродвигателя можно применить вибратор типа ИВ99 или подобный, с помощью которого можно более точно регулировать колебания и получать качественный результат.

Меры безопасности

Все работы следует производить в помещении, предназначенном для таких действий. Сварочные работы, как пожароопасные, надо производить с наличием средств пожаротушения.

Резка, сверление и прочие работы с металлом выполняются с соблюдением техники безопасности. Внимание следует обратить на работу с болгаркой.

Первый запуск лучше совершать со снятым приводным ремнем, чтобы исключить последствия от неправильного подключения или крепления узлов.

Нельзя забывать о защитном заземлении, которое должно быть подключено перед пробным запуском.

В этом видео смотрите, как можно изготовить вибростол для производства тротуарной плитки своими руками:

Процесс сборки вибростола не занимает большого количества времени, обычно его монтаж завершается за один день.

Настройка режима может быть выполнена практически мгновенно, или затянуться на какое-то время, поскольку самый оптимальный вариант находится опытным путем.

Изготовленный таким образом агрегат может служить долго, и применяться как для производства тротуарной плитки, так и для других работ с бетоном, керамикой или иными составами, требующими вибрационной обработки.

Изготовление тротуарной плитки своими руками технология видео

Сегодня модно обкладывать дорожки, участки отдыха разноцветной или однотонной плиткой для тротуаров, однако не у всех для исполнения желания есть финансовая возможность. На самом деле, метод создания плитки для тротуара достаточно простой, ее можно произвести в домашних условиях.

Список требуемых инструментов для изготовления плитки:

Бетономешалка;
Вибростол — необходим при изготовлении различных бетонных и гипсовых изделий или элементов из других смесей, чтобы произошло тщательное уплотнение массы и удаление из нее воздуха;
Плиточные формы;
Подборочная лопата — применяется для строительных и садовых работ;
Ведро металлическое;
Поддоны.

Не пугайтесь профессиональных слов. Такое сооружение, как вибростол, люди делают своими руками на дому. Бетономешалку можно недорого взять напрокат в строительных организациях с услугами аренды.

Элементы для вибростола:

металлический уголок 50мм на 50мм или стальной железный профиль с таким же сечением;
каркасная конструкция стола делается при помощи сварочных работ;
столешница из ДСП, металла или любого, имеющегося под рукой, крепкого материала;
вибродвигатель — подойдет стартер авто. На вал накручивают две большие шайбы, на которых отверстия смещаются;

Вибрационная наладка происходит путем разведения шайб. Вибрация стола в горизонтальном положении обеспечивается с помощью соединения двигателя с ножками в вертикальном положении.

В случае, если не удалось соорудить вибрационный стол, действуйте по более простому пути. Залейте бетонную смесь в форму, разместите на стул или любую ровную поверхность. Потом молотком или киянкой создавайте вибрацию, для этого постоянно постукивайте по поверхности подставки, пока не появятся пузырьки. Их наличие говорит о том, что смесь готова и воздуха в ней больше нет.

Когда вы собрали весь набор нужных приспособлений и материалов, смело приступайте к выполнению работы.

Плитка, которую выпускают на заводах, делается согласно ГОСТу. Ее можно изготовить самим, но она будет отличаться от заводской плиты.

Требования, выдвигаемые к тротуарной плитке:

Большая устойчивость к морозам (300 периодов заморозки и оттаивания).
Крепкость не менее 40 мПа.
Впитывание влаги не более 5%.
Износоустойчивость — 0,7 г/см.

Для изготовления качественной плитки, которая не уступит по характеристикам фабричной, надо очень ответственно отнестись к выбору материала.

Список необходимых материалов для изготовления плитки:

красящие растворы;
пластификаторы (С-3) — добавляются в литые бетонные смеси и строительные растворы. Дают отличную механическую прочность;
гранитный отсев — природный материал из гранитного щебня, который измельчен до 2-5 мм;
смазка для форм — из нефтяных масел, мыльные или порошковые растворы, эмульсии для изготовления тротуарной плитки;
плиточные формы.

Подготовительный процесс состоит в следующем:

Сначала подбирают нужный вариант формы. До начала процесса заливки форму надо смазать, чтобы потом было легче доставать плитку. Если не удалось раздобыть специальную смазку в магазине, сделайте ее сами, но надо четко выдерживать пропорции ингредиентов. Смазывание нужно для продления срока службы формы. Можно получить около 600 штук плитки.

Рецепт смазки для форм:

Взять 50 грамм машинного масла, добавить в него 1,5 литра воды. Раствор необходимо смешивать очень старательно около 40 минут.
Неприятности, иногда возникающие при саморучном изготовлении смазки:

при повышенной жирности вся плитка будет непригодна, образуются впадины и поры;
при недостаточной жирности плитку из формы достать будет трудно.

Если все сделано правильно, по истечении нужного времени с легкостью извлекутся готовые плитки.

Изготавливаем бетонную плитку

Плитка изготавливается на основе цемента, песка и воды (можно еще добавлять гранитный отсев, чтобы уменьшить количество цемента), взятых в нужных пропорциях. Экономить на цементе тут не стоит, чтобы в будущем не падать на разваливающейся плитке. Воду и песок нужно очистить от листьев, грязи. Если в составе песка присутствуют мелкие камешки, то на качество бетона это не повлияет. Изменится лишь фактурность изделия. Формочки и контейнеры для плитки можно приобрести в строительном магазине. Но и их изготовить можно своими руками, причем самой причудливой формы.

Еще один очень важный компонент смеси для тротуарной плитки — это пластификатор. Он нужен для придания бетону пластичности и эластичности, чтобы без труда можно было заливать и вынимать плитку из форм. Также он повысит прочность брусчатки.

Если хотите, чтобы плитка была цветная, то можно еще добавить краситель, который также есть в большом ассортименте в строительных магазинах.

Итак, приступим к смешиванию всех ингредиентов. Подготовим краситель и пластификатор. Содержание пластификатора не должна превышать 0,5% от общей массы смеси в сухом виде. Добавлять его в сухом виде ни в коем случае нельзя, причем разводить его нужно только в горячей воде в пропорции 200гр на 1 литр воды. Перемешивать нужно тщательно, до полного растворения, чтобы он не дал кратеры и трещины уже в готовом изделии. Краситель тоже нужно разбавлять теплой водой в пропорции 1:3. Количество раствора красителя не должен быть ниже 5% от всего объема смеси, иначе плитка потеряет свой цвет. Чем ярче нужна плитка, тем больше нужно красителя. У красителя есть один недостаток — его цена. Но и это можно решить. При заливании в форму готовых смесей — заливайте наполовину цветной и наполовину неподкрашенный бетон.

Добавляем в бетомешалку цемент и воду, перемешиваем до однородного состава. Засыпаем гранитный отсев, вновь перемешиваем. Заранее приготовленный пластификатор и краситель добавляем ко всем предыдущим ингредиентам, мешаем до получения однородной, яркой и полностью окрашенной массы. Причем при приготовлении бетонной смеси, нужно быть аккуратными с водой: вся готовая смесь вместе с красителем и пластификатором должна быть похожа на мокрый песок. Как вы уже поняли — тротуарную плитку довольно просто сделать своими руками. Поэтому ниже приведен примерный расчет для изготовления большого количества плитки. Опираясь на эти цифры, вы сможете самостоятельно сделать расчет необходимого количества плитки для вашего участка.

Количество компонентов на 100 кв. м. плитки своими руками при толщине одного изделия 5,5 см:

цемент — 3,6 т;
гранитный отсев — 4,5 т;
пластификатор — до 0,7% от массы бетонной смеси;
краситель — 5-10% от массы бетонной смеси.

Готовую бетонную смесь следует залить в формы и поместить формы на вибростол. Возможно, у вас есть тонкая нарезанная проволока или сетка-рабица: они также пригодятся. Затем необходимо залить форму чуть ли не до половины, после чего положить туда проволоку крест-накрест, либо сетку-рабицу. Таким способом вы придадите плитке еще большую прочность.

Если поместить формы с раствором на стол и включить вибростол, то начнется «чудо». Полусухая смесь станет более мокрой. Кроме того, в формах можно будет заметить пустое место, которое нужно заполнить. Сначала будет казаться, что состав в формах довольно жидкий, однако если взять форму и перевернуть ее, то раствор никуда не выльется, поскольку он сильно прилипнет к краям. А это значит, что вы сделали все верно. Вибрация должна продолжаться в течение 5-6 мин. Уделите внимание пенке: она должна появиться в формах на бетоне. Это же означает, что воздух весь ушел, и вибростол уже можно отключать.

Затем, после того как отключена вибрация, необходимо взять формы и поставить их на поддон, но только не на солнце. Тротуарная плитка должна высохнуть в течение двух дней, а поддон необходимо передвинуть через 36 часов с момента заливки.

Теперь перед извлечением тротуарной плитки каждую форму следует положить в воду на 2 минуты. Причем вода должна быть нагрета до 65 градусов. Затем нагретую форму необходимо повторно установить на вибростол, включить на 10-15 секунд. А потом вытащить плитку из формы не составит большого труда.

Видео тротуарная плитка своими руками

Помните, что тротуарная плитка, сделанная для собственного двора своими руками, всегда будет приносить радость.
