Как подключить трубку домофона в квартире

Как подключить трубку домофона самостоятельно: пошаговая инструкция

На сегодняшний день практически каждый подъезд многоэтажного дома или даже офисные здания оборудованы домофонами. Это делают для того, чтобы предотвращать неразрешенное проникновение на частную территорию, вход на которую ограничен по определению. Что это за устройство, а еще как именно оно устроено?

Давайте рассмотрим, как подключить трубку домофона в квартире самостоятельно.

Содержание:

• 1 Устройство и принцип действия
• 2 Подробности
  • 2.1 Подключение к домофонам цифрового типа
  • 2.2 Монтаж на прибор координатно-матричного вида
  • 2.3 Вероятные неисправности

Устройство и принцип действия

Домофон представляет собой замочное электромагнитное устройство, которое имеет возможность дистанционно управлять процессом открывания и закрывания с пультов (то есть трубок), которые разложены по офисам или квартирам. Систему устанавливают на подъездные двери и создает защиту целого строения от нежеланного попадания незваных гостей. В зависимости от того, какова система подключения квартир к устройству домофона, можно выделить координатные и цифровые приборы.

При системе коммутации координатного типа к каждой квартире от домофона будет идти отдельный кабель, а при цифровом приборе связующий кабель всего один. Может показаться, что цифровые домофонные приборы должны быть дешевле, но, в реальности все будет обстоять ровным счетом наоборот – их цена намного выше, нежели у координатных, практически в три раза. но считается, то это все будет окупаться более высокой степенью надежности и защищенностью такой системы связи.

По разновидности связи домофоны можно поделить на видео- и аудиоприборы. Из наименования уже ясно то, что у видеодомофонных аппаратов есть экран, на котором будет отображаться личность того, что звонит (посетителя), а аудиоустройства обеспечивает лишь голосовую связь. Да, конечно, устройства, которые предоставляют передачу видеоизображения, будут обеспечивать более высокий уровень защиты, но не следует забывать и про ценовой аспект – они намного дороже, нежели голосовой домофон и вследствие этого куда меньше распространены. Обычно видеоустройства будут установлена на воротах огромных загородных владений.

Подробности

Подключение к домофонам цифрового типа

Как же правильно подключать в квартире трубку от домофона цифрового типа? Это вовсе несложно при условии, что будут соблюдены несколько правил. Абонентский узел системы домофонов сделан из трубки и панели. Последняя, как правило, установлена сбоку от парадной двери, а место монтажа трубки (если есть желание) может быть где угодно, и только одно – туда требуется проводить кабель от панели.

Внутренний тип строения домофонной трубки практически ничем не отличается от телефонной – в ней тоже есть микрофон с микросхемой и динамиком. Кнопка для того, чтобы разблокировать подъездную дверь, может быть размещены и на трубке, и на панели настенного типа. На тыльной стороне панельной части прибора есть две особенные клеммы, которые имеют обозначения полярности (это «+» и «-«). К ним следует присоединить еще и двухпроводную линию. Крайне важным является не перепутать полярность проводов при установке – в обратном случае, система попросту не будет работать.

Обратите внимание, что для упрощения такого процесса провода с одинаковой полярностью, как правило, делают в одинаковом цвете.

Первичный тип монтажных работ системы домофона всегда проводят квалифицированные мастера, а собственноручная замена сводится к приобретению устройства для переговоров, собственно замене и даже подключению проводов. До начала приобретения трубки следует уточнить тип своего дома. Для координатных и цифровых систем предусмотрены различные модели. Схема подключения трубки к домофону цифрового типа есть определенные особенности.

В процессе монтажа требуется набирать номер квартиры. Это требуется делать так:

• Осторожно вскрывайте корпус устройства для переговоров. Вы увидите, что на микросхеме есть парные штыри с номерами 1-2-4-8.
• Посредством особенных перемычек параллельно соединяйте пары так, чтобы сумма номеров была равна номеру квартиры. Для квартиры №15, например, нужно замыкать четыре первые пары.

Следует учесть, что неполадки с одном устройством переговоров в квартире могут отразиться на функционировании всей системы в целом, и в этом заключается основной минус таких систем. Чтобы локализовать неисправность в пределах определенного этажа, в систему можно дополнительно встраивать контроллеры этажного типа.

Монтаж на прибор координатно-матричного вида

Как подключить трубку домофона в квартире? Подключение трубки до аналогового (то есть координатно-матричного) прибора будет отличаться от аналогичного воздействия с цифровыми устройствами. Аналоговая система домофона будет работать по принципу станции телефонного типа – прием, анализирование и соединение с требуемым абонентом в ней будет осуществлять именно коммутатор. Подключение абонентов с систему чаще всего осуществляется параллельно. Для того, чтобы соединять переговорные устройства с коммутатором предназначены две особенные шины. На первой шине контакты (D_O-D₉) будут отвечать за десятки в квартирных номерах, а на второй (Е_О-Е₉) за единицы. Провод от клеммы, имеющий знак «+» требуется соединить с контактом, который отвечает за десяток в вашем номере (для квартиры №98 – 9), а провод от отрицательной клеммы нужно подключить до единичного контакта (в нашем примере это 8).

Интересно, что, если в вашем подъезде больше, чем 100 квартир, модель домофона обязательно должна соответствовать такому количеству (должна быть даже третья шина, которая отвечает за сотни в квартирных номерах). Принцип действия аналогичный.

В определенных случаях при монтаже домофонной системы настройщики могут перепрограммировать панель, смещая номера на определенную величину. Это действий проводят, например, если нет возможности подключать сотые номера.

В этой ситуации своими руками вы не сможете подсоединить трубку, и потребуется вызывать специалиста, который будет настраивать вашу систему. Коммутаторы, как правило, устанавливают на каждом этаже в щитках распределительного типа и соединяются между собой в цепь параллельного типа.

Также возможна установка и одного коммутаторного устройства на подъезд в целом, но в этой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключать квартиры на верхних этажах. Если во время подключения хотя бы одного переговорного абонентского устройства к аналоговой подъездной системе нарушить полярность подключения проводов, это способно отразиться на функционировании всех системных устройств, как и в случае с домофонной цифровой сетью.

Вероятные неисправности

При эксплуатировании системы домофона есть возможность возникновения различных типов неисправностей:

• Повреждения механического характера на трубке.
• При поднятии трубки продолжает звучать сигнал.
• Выход из строя кнопки замка в разблокированном виде.
• Практически не слышно голос звонящего.
• Если вы будете нажимать кнопку открытия двери, то начинает происходить сбрасывание вызова.

В первом случае самым простым вариантом будет заменить испорченную деталь, то есть трубку, потому то на самом деле они не такие уж и дорогостоящие. Главное, чтобы вы правильно выбирали переговорное устройство для вашей модели системы домофона. В ситуации, когда сигнал вызова не начинает отключаться при поднятии трубки, нет связи с посетителем, который звонит и отсутствует реакция на нажатие кнопки замкового управления – требуется искать поломку в переключателе снятия трубки. Его можно отремонтировать или поменять и своими руками, но, рекомендовано все же поручить это дело профессионалам, особенно, если ранее вы ничего такого не делали. Такая процедура будет требовать определенного опыта и соответствующих инструментов.

Все очень просто с тем, как подключить трубку домофона самостоятельно, а вот если для открытия замка вам требуется нажимать на электрическую кнопку по несколько раз – виноват микроскопический выключатель. Поменять самостоятельно такую деталь вовсе нетрудно, даже если она размещена на домофонной трубке. Достаточно осторожность постарайтесь отпаять контакты неисправного элемента, убрать ее и припаять новую. Если плохо слышно гостя, то проблема заключается в микрофоне или динамике. В определенных моделях подобный тип неисправности может быть вызван засорением резистора «Баланс», который установлен на плате трубки домофона. В самом последнем случае можно своими руками постараться прикрутить рычажок резистора, и в большом количестве случаев слышимость будет восстанавливаться.

Отключение вызова (несанкционированное) при разблокировке замка способны быть вызвано прерыванием электрической цепи, которая идет от динамика. В таком случае внимательно требуется осмотреть все узлы кабельного подключения – и на панели, и на устройстве для переговоров.

Естественно, что в таком случае требуется заранее отключить прибор. Если где-то есть обрыв, требуется произвести замену провода или даже подпаять контакты клемм и провода. Если подвести итоги, можно сказать следующее – в большинстве случаев поменять поврежденную трубку и координатно-матричного, и цифрового домофона можно своими руками, и это весьма простое действие. Только в определенных случаях следует вызывать мастеров-настройщиков вашей системы домофонов. А вот о том, как подключать различные трубки домофонов, следует посмотреть в видеоуроке.

Подключение трубки домофона своими руками: инструкция для монтажа

На сегодняшний день актуально обеспечение безопасности своего жилища. На смену старым, тяжело открывающимся замкам, пришло новое современное устройство – домофон, которое не только обеспечивает безопасность вашего дома, но и позволяет дистанционным способом управлять замком на дверях или калитке. Такое устройство широко применяется в многоквартирных домах, в частных жилищах, коттеджах, крупных офисах и складах. В большинстве случаев домофоны устанавливают специальные компании, занимающиеся их реализацией. Но поскольку данное оборудование – простое по своей структуре, его с легкостью можно установить самому. В этом случае проблема возникает в решении – как подключить трубку домофона. Как показывает практика – все очень просто.

Что представляет собой трубка домофона?

Трубка для домофона представляет собой один из компонентов переговорного устройства защитной системы, который обеспечивает связь между владельцем и желающим попасть в помещение. Если внешним элементом связи является вызывная панель, расположенная снаружи, то трубка – это домашний прибор, который устанавливается внутри охраняемого помещения. Такую трубку можно монтировать, как самостоятельно, так и вызвать специальную бригаду.

В большинстве случаев  трубка обеспечивает связь сразу же после ее поднятия, без необходимости нажатия каких-либо комбинаций. Установка трубки обычно ложится на плечи профессионалов.

На фото вы видите изображение трубки аудиодомофона

Каждый тип защитного средства требует определенную трубку, так как для  разных устройств нужно прокладывание определенного количества проводов.

Если используется цифровой домофон, то в таком случае вам понадобиться один кабель, который прокладывается от цифровой панели. При помощи отдельных его ветвей  он подключается к каждой отдельной квартире.  Если в доме вмонтирован домофон координатно-матрического типа, то тогда установка предполагает прокладывание проводов, равных количеству квартир в подъезде.

Как подключить все компоненты  устройства?

Рано или поздно каждый из нас столкнется с проблемой подключения трубки. Этому может быть ряд причин:

• Монтаж оборудования самостоятельно в связи с установкой системы защиты;
• Подключение трубки по причине поломки ранее установленного устройства домофона.

Если все же вам предстоит самостоятельно заняться данной работой, то в первую очередь следует приобрести абсолютно новое оборудование. В данном случае следует учитывать тот факт, что трубка должна полностью соответствовать установленной домофонной системе.

Более подробней о монтаже домофона вы сможете узнать после просмотра этого видео:

На сегодняшний день покупка трубки для домофона не составит большого труда, и ее смело можно приобрести самому. Благодаря множеству современных фирм, занимающихся данным производством, существует широкий ассортимент товара, который общедоступен и подойдет для любого типа домофона. Настоятельно рекомендуется покупка товара только у официальных дилеров, которые гарантируют качество товара и предоставляют гарантию на долгий срок службы.

Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.

Монтаж трубок для цифровых домофонов

Цифровые домофонные системы в основном применяются в многоквартирных домах. Установка трубки   данного типа имеет свою специфику, а именно: такая схема адресации требует наличия двужильного кабеля, к которому прикрепляется абонентская трубка. Здесь следует обратить внимание на полярность.

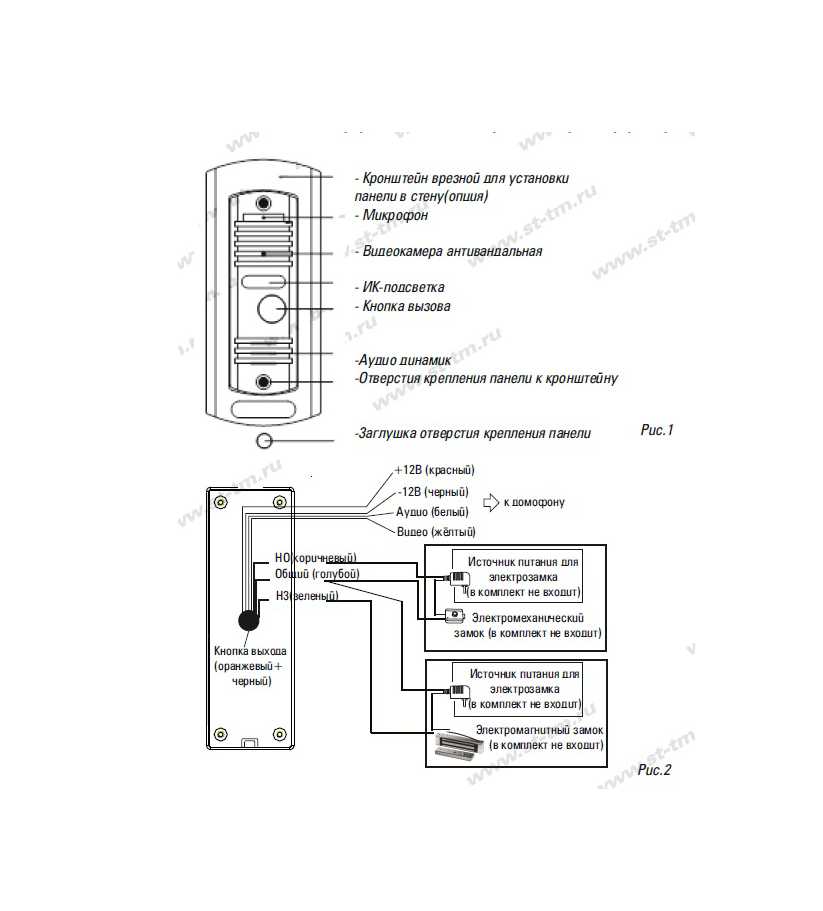

План подсоединения трубки

Установка трубки домофона в данном случае имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания.  Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам.

Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой трубки не составит большого труда.

Монтаж устройства на домофон координатно-матричного типа

Подключить трубку домофона самостоятельно на данный тип не составит труда. Здесь вся работа заключается в передаче сигнала на специальный коммутатор, который при получении вызова  обрабатывает его, и за счет наличия специальных ключей отправляет сигнал вызова на необходимое абонентское устройство.

Установка трубки для такого домофона заставит хозяина не только потрудиться, но и развить быструю смекалку. При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.

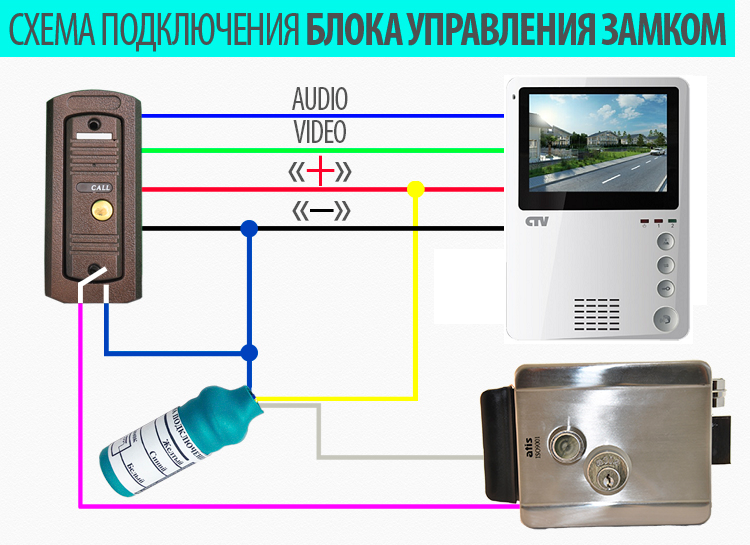

Схема установки домофона

Монтаж трубки домофона своими руками состоит в поиске нужной шины десятков, а также единиц. С десятками справиться очень просто – они расположены на щитке необходимого этажа. Все что требуется – это найти провод, к которому подключены провода, относящиеся к каждой квартире в подъезде. Таким образом  вы подберете нужный вам кабель.

Чтобы правильно выбрать шину единиц, необходимо подняться на этаж с номером квартиры, который совпадает с последней цифрой вашей квартиры, и снова найти кабель на щитке. К шине десятков подключается плюс, а к шине единиц – минус. На этом все сложности заканчиваются. Монтаж устройства не составит труда.

Дальше просто подключаем трубку. Для этого проделываем всю описанную процедуру, обращая внимание на полярность. При соблюдении всех имеющихся правил, можно сказать, что установка завершена.

Интересную информацию о домофонах вы сможете узнать просмотрев это видео:

При подключении домофона люди часто задаются вопросом: что делать, если подключил устройство самостоятельно, а оно не работает? Ответ прост: следует заново пересмотреть схему сборки устройства, а также обратить внимание на полярность, так как именно с полярностью возникает больше всего проблем.

Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов.
