чертежи деревянной лестницы, фото, видео, пошаговая инструкция » Интер-ер.ру
Современные жилища часто строятся в два, а то и в три этажа, поэтому возникает необходимость оборудования лестниц, которые добавляют индивидуальность в интерьер любого дома. Часто деревянные лестницы стараются изготовить своими руками, но для этого нужно обладать некоторыми специальными знаниями. В этой статье – все о лестницах на второй этаж из дерева, чертежи конструкций с поворотом 180 и 90 градусов, видео и фото в помощь мастеру.
Содержание
- Деревянная лестница – преимущества конструкции
- Виды внутридомовых деревянных лестниц
- Лестница из дерева: подготовка к возведению
- Поворотная лестница на 90 (180) градусов
- Деревянная лестница с забежными ступенями: видео
- Деревянная лестница в доме: фото
Деревянная лестница – преимущества конструкции
Внутренняя деревянная лестница в последнее время пользуется широкой популярностью при строительстве жилых и дачных домов, а учитывая, что загородное строительство стремительно набирает темпы, спрос на лестницы из дерева возрастает.
Деревянная конструкция, соединяющая два этажа, обладает множеством положительных качеств:
- На первом месте стоит экологическая безопасность. В последнее время в строительстве появилось много материалов, которые содержат фенолы и формальдегиды, отравляющие обстановку и влияющие на здоровье, на их фоне дерево отличается чистотой и полной безопасностью. Деревянная лестница – гарантия безопасности здоровья домочадцев, а также братьев наших меньших.
Деревянная лестница — это прежде всего экологическая безопасность
- Второе привлекательное качество деревянных лестниц – разнообразный дизайн. Дерево легко обрабатывается, можно изготовить индивидуальную конструкцию с высокими декоративными и индивидуальными качествами. Часто изготовление и отделка лестниц выполняются собственниками жилья своими руками. Дерево легко обработать морилкой или лаком, покрасить водно-дисперсными составами, что придаст определенный шарм интерьеру.
- Для оформления дома часто используют внутренние лестницы из ценных пород дерева, когда неповторимая текстура древесины с уникальным рисунком прекрасно вписывается в интерьер согласно задуманных дизайнером планов.
- Доступность древесины для изготовления лестниц – материал высокого качества легко приобрести за доступную цену повсеместно.
Есть у деревянных лестниц и минусы: дерево легко воспламеняется и очень быстро сгорает, при эксплуатации в режиме повышенной влажности дерево легко разрушается от биологических поражений (синева, грибок, плесень).
Совет! При изготовлении лестничных маршей и ступеней из дерева, следует предварительно предусматривать пропитку деревянных деталей специальными составами.
Лестницу из дерева своими руками сделать нетрудно, нужно обладать некоторыми мастеровыми навыками, необходимо также правильно выполнять расчет конструктивных элементов. Подробнее об этом.
Виды внутридомовых деревянных лестниц
Для подъема на второй и последующие этажи в жилых строениях принято обустраивать двухмаршевые лестницы (угол поворота 90 или 180 градусов).
Для домов большой площади часто устраивают лестницы с промежуточной площадкой между маршами, которая позволяет получить дополнительную площадь для обустройства зон отдыха, кроме этого площадка может служить для объединения нескольких лестниц, обслуживающих дом.
Часто встречаются деревянная междуэтажная лестница с промежуточной площадкой, а также лестница с забежными ступенями. Последний вариант лестницы располагается обычно в углах строения, что значительно экономит площадь дома. Забежная лестница из дерева сочетает изящностью винтовой конструкции и практичностью классической маршевой.
Важно! Любая конструкция лестниц из дерева требует предварительных тщательных расчетов.
Лестница из дерева: подготовка к возведению
Для изготовления лестницы необходимо использовать древесину твердых пород дерева, отлично подойдут: бук, клен, дуб, лиственница. Для бюджетных вариантов годится сосновая древесина высокого качества.
Совет! Используя сосну для устройства междуэтажной лестницы, стоит тщательно выбирать древесину без сучков. Древесина сосны при деформации ослабляется ввиду возможного выпадения сучков.
Ширина лестницы принимается индивидуально для каждого объекта, при этом учитываются два аспекта: свободное передвижение и имеющееся свободное пространство.
Деревянная лестница с коваными элементами
Материалы и инструменты для изготовления деревянной лестницы
Для изготовления лестницы своими руками потребуются:
- Брус деревянный для несущих конструкций лестницы – минимальный размер 100х100 мм.
- Доска обрезная – используется пиломатериал толщиной от 40 до 50 мм.
- Поручни, перила, балясины – обычно приобретаются готовые столярные изделия.
- Клей столярный.
Из инструментов при монтаже лестничных конструкций не обойтись без ножовки по дереву; набора сверл; стамески; напильника; топора; молотка; угольника; линейки стальной; уровня строительного. В качестве крепежа при устройстве лестницы на второй этаж используются: гвозди, саморезы, шурупы. Для работы необходим следующий электроинструмент: шуруповерт, перфоратор, дрель, электролобзик.
Поворотная лестница на 90 (180) градусов
Поворотная лестница на 90 (180) градусов включает следующие конструктивные элементы:
- Косоуры (тетивные балки) – несущие конструкции лестницы, которые поддерживают лестницу в пространстве с максимальными нагрузками от веса конструктивных элементов, вещей и людей.
- Ступени — различают прямые и забежные ступени в поворотных лестницах.
- Ограждающие элементы лестничных конструкций — деревянные балясины, перила, поручни. Обычно ограждающие конструкции возводят из готовых элементов, которые производит промышленность.

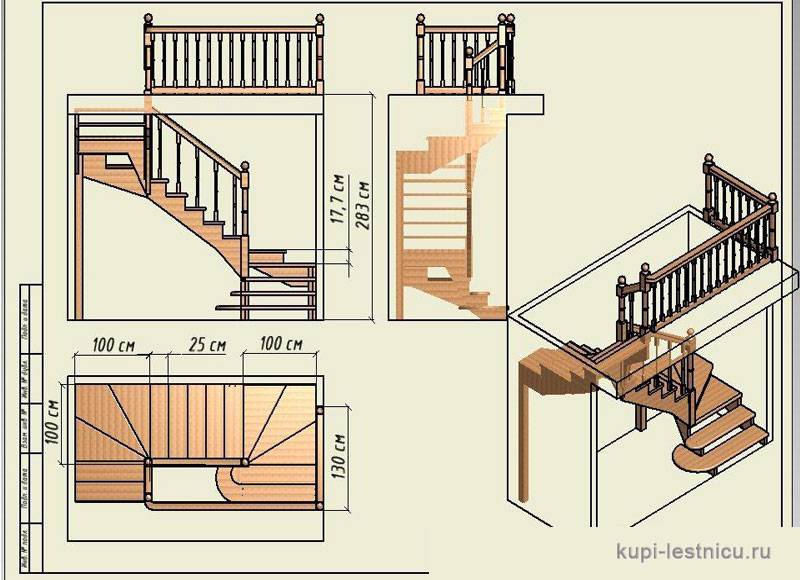

Схема: детали лестницы
Расчет поворотных лестниц выполняется несколькими способами:
- Расчет по геометрическим формулам.
- Расчет графическим способом – при этом способе расчета необходимо выделить центральную линию марша. В криволинейной конструкции центральная линия располагается параллельно краю (внутреннему) лестничной конструкции на расстоянии, соответствующем середине ширины ступени.
- Онлайн-калькулятор – сервис позволяет легко и быстро выполнить необходимые расчеты конструкции деревянной лестницы по предварительно выполненным замерам. Основные данные, которые требуется определить предварительно: длина и ширина проема, высота ступеней, толщина тетивной балки, выступ ступеней.
Схема: деревянная лестница на одном косоуре
При выполнении расчетов параметров лестницы собственными силами, стоит определиться с видом конструкционного решения: лестница с межмаршевой площадкой или забежными ступенями. Но для всех конструкций имеются определенные правила и рекомендованные допуски:
- Ширина поворотной ступени с узкой стороны не должна иметь размер менее 10 см (узкая сторона).
- Разбег ширины узкой и широкой ступени — максимальное значение не должно превышать 10 мм.
- Ширина пролета (марша) для индивидуальных жилых домов — от 90 см.
- Ширина поворотной ступени по центру — не менее 20 см.
- Высота лестничных ступеней – рекомендовано соблюдать высоту 10 см.
- Уклон лестницы – максимально 45º, при меньших значениях лестница будет более пологой. Наиболее удобной считается лестница с углом наклона в диапазоне от 25 до 35 градусов.
Схема: косоур
При проектировании деревянной лестницы большое значение имеют предполагаемые размеры высоты и ширины ступеней, эти параметры определяются исход из длины среднего шага человека, который равен 60 см.
Расчет производят по формуле: 2b + c = 60 (см), где b, с — значение высоты и ширины ступеней проектируемого лестничного марша. Результат, полученный при расчете по указанной формуле, соответствует ширине проступи, при которой нога устойчиво опирается на всю ширину ступени, обеспечивая безопасное восхождение и спуск по лестнице. Это значение стоит соблюдать, при увеличении ширины шаг будет сбиваться, при уменьшении – опора для ноги будет недостаточной, что может привести к травмам.
При затруднении с выполнением самостоятельного расчета лестницы, лучше всего обратиться в специализированную организацию или воспользоваться предлагаемым онлайн-расчетом.
Практические моменты устройства лестниц из дерева внутри строений более полно отражены в схемах, на фото и видео, приложенных к этой статье.
Деревянная лестница с забежными ступенями: видео

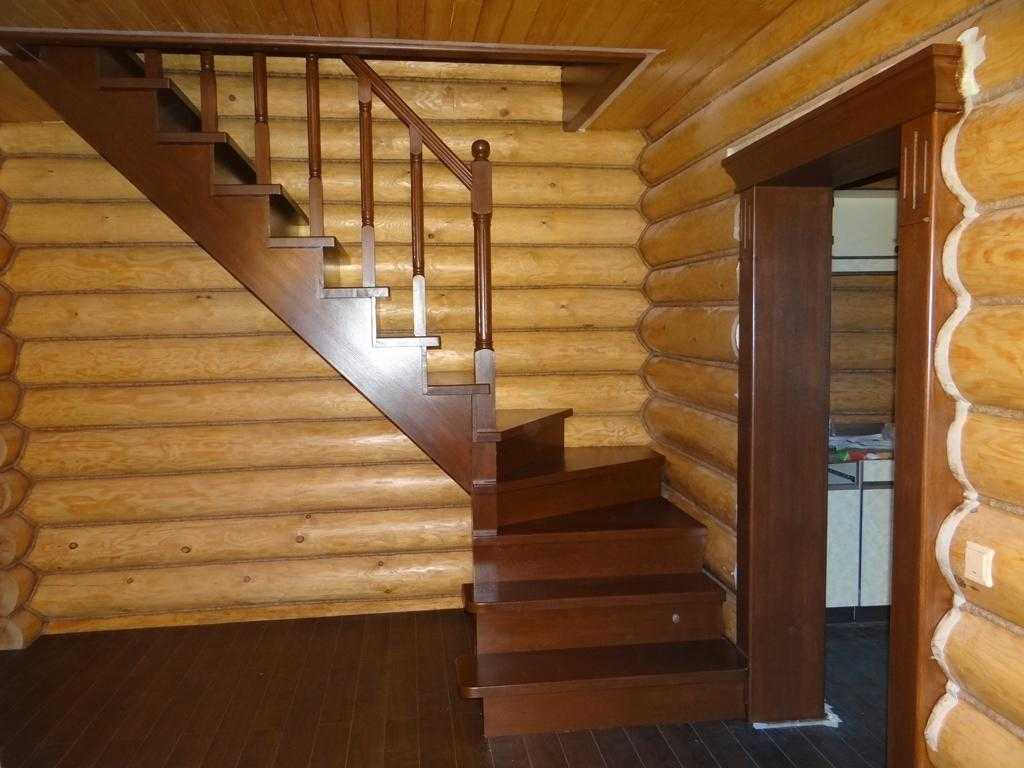

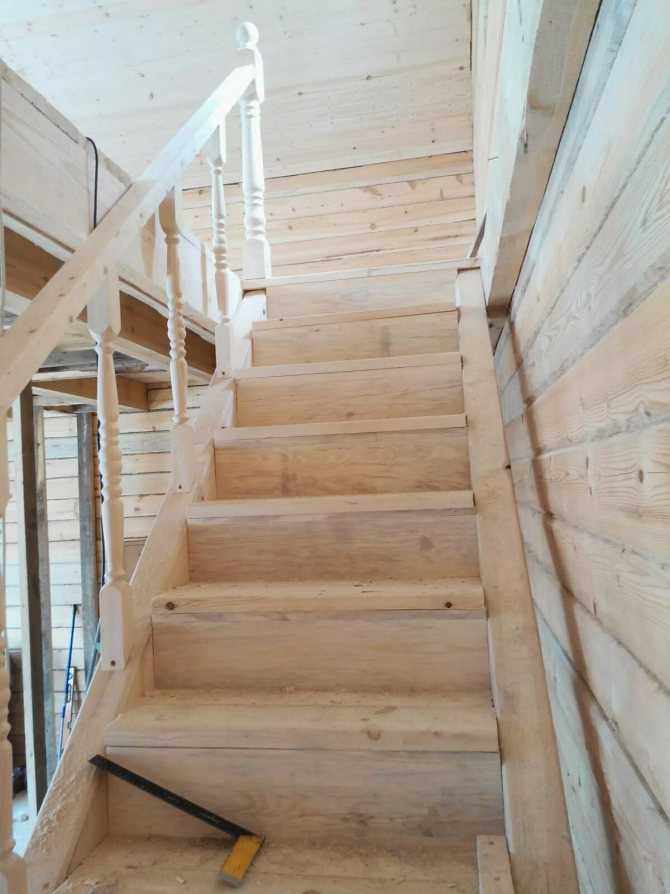

Деревянная лестница в доме: фото
Простая лестница на второй этаж своими руками
Содержание
- 1 Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации
- 2 Как сделать винтовую конструкцию самостоятельно
- 3 Деревянная лестница на второй этаж своими руками
- 4 Бетонная лестница на второй этаж своими руками – видео инструкция
- 5 Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция
- 6 Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?
- 7 Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов
- 8 Схемы лестниц для подъема на второй этаж
- 9 Расчет межэтажной лестницы
- 10 Материалы для строительства
Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются. В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.
Для удобства чтения статья разделена на несколько глав:
- первая глава содержит в себе общие рекомендации;
- вторая глава представляет методы создания проекта винтовой лестницы, которые можно применять при работе;
- третья, четвертая и пятая глава имеют примеры по созданию обычных конструкций из дерева, бетона и металла;
- последняя предлагает 10 проектов конструкции и отвечает на вопрос об оптимальной ширине.
Для удобства в статье имеется навигационная панель, с помощью которой можно перейти к любому пункту и начать чтение с необходимой главы.
Пример проекта металлической лестницы
Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации
В данном разделе приведены рекомендации и расчет лестницы на второй этаж в частном доме своими руками. Схема и чертежи разных проектов выложены в конце данного материала.
Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.
Над стеллажами
Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.
В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.
В большом доме
Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.
Кроме этого, каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью – риск падения значительно снижается.
Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.
[1]
Над диваном
Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.
График зависимости наклона лестницы к удобству использования
Как сделать винтовую конструкцию самостоятельно
Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.
Винтовая
Расчет винтовой лестницы на второй этаж
В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.
С центральной стойкой
Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.
Схема расчета винтовой модели
Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.
Совет: Расчеты необходимо начинать с пола – пол является нулевой ступенью. Для начала необходимо суммировать высоту помещения и перекрытия, поскольку именно на это расстояние должна идти лестница. В данном случае она равняется 2850мм. Чтобы получить количество ступеней, необходимо поделить его на подходящую высоту одной ступени с ее высотой – к примеру, 220мм. Результатом, с округлением, является 13 ступеней. Последней, 13 ступенью, в данном случае будет служить пол перекрытия второго этажа.
[2]
Графическое построение и размеры
На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.
Размеры винтовых лестниц на второй этаж
При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).
Проект винтовой модели
Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже
210 | 235 | 9 | 10 | 270° | 202,5° |
235 | 260 | 10 | 11 | 300° | 225° |
260 | 285 | 11 | 12 | 330° | 247,5° |
285 | 310 | 12 | 13 | 360° | 270° |
335 | 13 | 14 | 390° | 292,5° | |
335 | 360 | 14 | 15 | 420° | 315° |
Совет: Очень часто размер лестницы зависит от высоты потолка. Для маленького дачного домика нет смысла делать очень широкую лестницу – достаточно будет 700мм для того, чтобы пройти на второй этаж. Для чердачных выполняется точно такое же правило.
[3]
Видео проект лестницы винтового типа
Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.
Деревянная лестница на второй этаж своими руками
Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.
Из дерева
Расчет деревянной лестницы на второй этаж
В данном случае необходимо отталкиваться от тех-же средних значений – с глубиной в 200-250мм и высотой в 200-250мм. Расстояние необходимо делить тем-же способом – ведя расчет от пола первого этажа до пола перекрытия второго.
Пример расчета
Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.
Проект лестницы с поворотом на 90 градусов
Совет: Ширина подобной конструкции в среднем должна равняться 800-1000мм. Данный размер должен предоставлять полную свободу действий. Следовательно, если запланированы перила, то для них должно быть дополнительное место на ступенях.
[4]
Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.
Обозначения
Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.
Видео-инструкция
Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.
Бетонная лестница на второй этаж своими руками – видео инструкция
Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.
Опалубка под бетонную конструкцию
Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.
Отлитая конструкция
Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.
В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.
Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция
Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.
Конструкция из железа
К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.
Видео (кликните для воспроизведения). |
Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.
Одномаршевая железная лестница на второй этаж своими руками
Совет: Если конструкция создается из квадратных профилей, стоит подбирать их с сечением не менее 5мм – квадратные профили намного более устойчивы, чем круглые, за счет жестких граней. Работать с металлом можно как сваркой, так и крепежами.
В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.
Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?
Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.
Примеры ширины разных видов лестниц
Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.
Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности.
Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов
Схема лестниц с прямыми маршамиУгловая на 90 градусовЧертеж П-образной лестницы с поворотной площадкойПлан деревянной моделиПодробный чертежРасчетПростая лестницаС поворотом на 180 градусовПроект прямой маршевой лестницыПрямая двухмаршевая
Один из серьезных этапов внутреннего обустройства двухэтажного частного дома – строительство лестничного марша, предназначенного для подъема наверх. Здесь домовладелец оказывается перед выбором: нанять на эту работу опытных мастеров или взяться за изготовление самому. В пользу второго варианта говорит экономия средств и добросовестность, с которой хозяин примется за дело в собственном жилище. Остается лишь восполнить пробел в знаниях и понять, как сделать лестницу на второй этаж своими руками, внимательно изучив наши рекомендации.
Схемы лестниц для подъема на второй этаж
Чтобы самостоятельно построить межэтажный переход, нужно выбрать подходящую конструкцию, которая поместится на выделенной площади и при этом будет безопасной в эксплуатации. Но сначала стоит разобраться в названиях элементов и деталей лестниц:
- тетива (иначе – косоур) – продольная балка, служащая опорой для ступеней;
- проступь – верхняя плоскость ступеньки;
- подступенок – проем между двумя проступями;
- опорный столб применяется в некоторых конструкциях для монтажа косоуров или ступеней;
- балясина – вертикальная опора для перил.
Прямая лестница на 1 пролет
Для организации подъема на верхний этаж частного дома принято строить лестницы 4 видов:
- Прямая маршевая с переходной площадкой или без нее.
- Поворотная на 90 или 180° с забежными ступенями.
- Винтовая.
- Компактная лесенка «гусиный шаг».
Справка. Ради экономии полезной площади и строительных материалов перечисленные сооружения размещаются вдоль стен. Исключение – винтовая конструкция, располагаемая в любом удобном месте, хоть посередине прихожей или зала.
Простая лестница на второй этаж состоит из одного марша с перильным ограждением. Изготовить ее несложно, но при высоте потолков больше 2,5 м постройка займет значительную площадь. Чтобы сэкономить место, правильнее будет сделать подъем по схеме с двумя маршами и переходной площадкой, как это показано выше на фото.
Устройство поворотных (забежных) ступеней позволяет эффективно использовать всю длину лестницы и таким образом уменьшить размеры пролета. Сборка подобного сооружения несколько усложняется за счет установки опорного столба и изготовления фигурных ступенек клиновидной формы.
Чертеж поворотной лестницы
Если места в доме или на даче совсем мало, то есть смысл построить винтовую лесенку либо сооружение типа «гусиный шаг», изображенную на фото. В первом случае все ступени являются забежными и крепятся одним концом к опорному столбу, а во втором они обрезаны по ширине таким образом, чтобы можно было поставить ногу только с одной стороны. Изготовить винтовую конструкцию с нуля достаточно сложно, а вот лесенка «гусиный шаг» строится по той же технологии, что и обычные маршевые подъемы.
Примечание. Обычно домовладельцы покупают винтовые лестницы из металла, дерева и стекла в виде готовых комплектов, монтируемых на месте. Сейчас в продаже нетрудно найти красивые изделия, гармонирующие с любым интерьером, но подобное удовольствие дешевым не назовешь.
Так выглядит крутой лестничный пролет типа гусиный шаг
Чтобы окончательно выбрать подходящую схему лестницы на второй этаж, следует выполнить расчет размеров и числа ступенек.
Расчет межэтажной лестницы
Для вычислений необходимо знать перепад высот между чистыми полами первого и второго этажа, а также размеры участка, который вы готовы выделить под условную лестничную клетку. Методика расчета не зависит от выбранной конструкции и основывается на следующих требованиях, обеспечивающих удобство и безопасность при ее эксплуатации:
- ширина проступи — не менее 26 см;
- высота ступеньки – не более 20 см;
- уклон лестничного марша должен укладываться в диапазон от 27 до 42°;
- высота перил – от 900 мм;
- минимальная ширина пролета – 90 см.
Совет. Чтобы правильно посчитать параметры лестничного марша и определиться с его дизайном, рекомендуется решать задачу графическим способом. Сделайте собственный мини-проект, нарисовав от руки или в компьютере чертежи с изображением лестницы в плане и сбоку.
Суть расчета заключается в определении количества ступенек и общей длины подъема с учетом уклона самодельной лесенки. Порядок вычислений предлагается рассмотреть на примере загородного коттеджа с перепадом высот 3 м:
- Чтобы подъем не вышел крутым, возьмем самую удобную высоту подступенка – 15 см. Число ступеней вычисляется путем деления общей высоты на это значение: 300 см / 15 см = 20 шт.
- Приняв ширину проступи равной 30 см, посчитаем длину пролета: 30 см х 20 = 600 см или 6 м.
- Начертив эскиз такой лестницы из дерева с боковым видом, мы определим угол уклона – 27°.
Расчетная схема прямого марша с небольшим уклоном
Сооружение длиной 6 м, показанное на картинке, влезет далеко не в каждый дом, поэтому его дизайн придется подкорректировать. Вариант первый: разбить подъем на 2 марша одинаковой длины и сделать переходную площадку. С учетом ее размера, равного минимальной ширине пролета, длина лесенки выйдет 3,9 м, что тоже немало. В какой-то степени пожертвовав удобствами, габариты лестницы можно оптимизировать так:
- ширину ступени уменьшить до 26 см;
- высоту увеличить до 18 см;
- выдвинуть проступь вперед на 3 см.
Схема оптимизированной лестницы
Пользуясь инструкцией, приведенной выше, рассчитываем новые параметры лестничного марша и получаем число ступеней 17 шт., угол наклона 37°, а общая длина равна 3,7 м. Если организовать поворот пролета на 90° с тремя забежными ступеньками вместо площадки, то протяженность подъема удастся сократить до 3 м, а это вполне приемлемо. Больше наглядной информации о расчете лестничных маршей вы получите, просмотрев видео:
Важный момент. Все домашние постройки, в том числе и межэтажная лестница, должны быть безопасны для маленьких детей. Предусмотрите просветы между балясинами соответственно возрасту ребенка, дабы он не смог протиснуться между ними и упасть.
Материалы для строительства
Наилучший материал для изготовления лестницы своими руками – дерево. Оно не только легко обрабатывается, но и хорошо вписывается в любой интерьер. Металлические сооружения долговечнее, но при этом тяжелее и сложнее в сборке, не говоря о стоимости железных элементов. На постройку годится просушенная древесина следующих пород:
- дуб;
- бук;
- ясень;
- осина;
- хвойные породы: ель, сосна, лиственница.
Совет. Для строительства внутри дома не стоит применять березу, поскольку она быстро рассыхается и теряет внешний вид.
Для изготовления косоуров потребуется доска толщиной от 40 мм необходимой длины (сращивать тетиву из кусков недопустимо). Ширина доски должна быть на 25—30% больше расчетной ширины проступи. На крайние и промежуточные столбы для перил сгодится деревянный брус сечением 10 х 10 см или больше, в зависимости от длины опирающейся части и веса конструкции.
Внешний вид деревянной лестницы во многом зависит от дизайна балясин. Чтобы красиво оформить перильное ограждение, изготовление балясин лучше заказать где-нибудь на производстве, там по вашему чертежу их выточат на токарном станке. Если же вы владеете резьбой по дереву, то оформление стоек сможете выполнить самостоятельно. Также не забудьте приобрести крепеж – саморезы, шпильки из металла или шканты для установки балясин, гвозди.
Руководство по монтажу
В последнее время обрели популярность деревянные лестницы на второй этаж, снабженные поворотными ступенями. Они отнимают немного комнатного пространства и относительно просты в сборке, поэтому мы дадим пошаговую инструкцию по монтажу такого сооружения. Первым делом приготовьте необходимый инструментарий и стремянку либо простую лесенку для временного доступа на второй этаж. Дальше действуйте в таком порядке:
- Выполните разметку заготовок согласно вашему чертежу. Для удобства можете смастерить деревянный шаблон, чтобы по одному образцу расчертить линии отрезов по косоурам. Вырежьте детали электрическим лобзиком.
- Установите опорный столб и прикрепите, как это показано ниже на картинке. Проделайте в нем пазы для крепления забежных ступенек и тетивы.
- Закрепите оба косоура – первый прикрутите к стене, а второй – к вертикальному столбу и торцу межэтажного перекрытия.
- Для опирания забежных ступенек установите на стене горизонтальные бруски. Смонтируйте 2 тетивы для короткого марша – входа на лестницу.
- Смонтируйте все ступеньки, двигаясь снизу вверх. Разметьте на них точки крепления балясин.
- Закрепите балясины на шкантах или шпильках, поставьте перила.
Схема крепления центральной опоры и сборки лестничного пролета
Совет. Не вырезайте 3 поворотные ступени из одного массива. Получится, что волокна первой из них будут располагаться поперек длины проступи, отчего ступенька проломится при малейшей нагрузке.
Подступенки самодельной лестницы имеет смысл делать закрытыми, если вы планируете зашивать пространство под маршем (например, для кладовой). В остальных случаях проемы между ступенями заделывать не обязательно. Для продления срока службы выполните отделку лестничного пролета – обработайте древесину антисептическим составом и покройте лаком. Как правильно собрать поворотную лесенку самому, рассказано в очередном видео:
Заключение
При строительстве деревянной лестницы уделите особое внимание предварительным этапам – расчету, разметке и вырезке деталей. Если здесь вы допустите ошибку, то при сборке устранить ее бывает сложно, вплоть до переделки косоуров. Подумайте над оформлением балясин и перил, изучите существующие варианты по фотографиям и выберите самые интересные и подходящие к интерьеру вашего жилища.
Видео (кликните для воспроизведения). |
Источники:
- Канализация населенных мест. — М.: ОНТИ НКТП. Главная редакция строительной литературы, 1987. — 644 c.
- Строительные материалы. — М.: Феникс, 2009. — 704 c.
- Строительство автодорожных и городских тоннелей. Учебник. — М.: РИОР, Инфра-М, 2014. — 398 c.
- Свергузова, С. В. Экологическая экспертиза строительных проектов / С.В. Свергузова, Т.А. Василенко, Ж.А. Свергузова. — М.: Академия, 2011. — 208 c.
Сергей Винокуров
Здравствуйте! Представляюсь на нашем ресурсе. Я Сергей Винокуров. Я уже более 11 лет занимаюсь застройкой и планировкой помещений. Я считаю, что являюсь специалистом в этом направлении, хочу подсказать всем посетителям сайта как решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны для того чтобы донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.
Создание винтовой лестницы — GreenBuildingAdvisor
Я думаю, что мое увлечение винтовыми лестницами связано с моей любовью к эффективности.
При стандартной лестнице на обоих этажах остается много свободного места. Например, со стенами высотой 8 футов самая крутая прямая лестница, разрешенная строительными нормами в моем районе, будет иметь длину чуть более 12 футов на втором этаже и более 14 футов на первом этаже. При ширине 3 фута это общая площадь около 80 квадратных футов, включая площадки.
Большинство архитекторов используют часть пространства под лестницей для хранения вещей, но это все равно не очень полезно. С другой стороны, винтовая лестница требует минимальной площади 58 квадратных футов, включая площадки. Когда дело доходит до устойчивой экономии, меньшая площадь означает тратить меньше денег на больший дом и использовать меньше ресурсов для строительства. Кроме того, винтовая лестница прекрасна, и я знал, что она станет фокусом дома.
Наборы для сборки винтовой лестницы можно купить в Интернете, но они очень дорогие, поэтому я решил собрать свою сам. Я купил чертежи у Джима Селфа. Я нашел его веб-сайт, когда проектировал дом, и был впечатлен количеством людей, которые использовали его планы и присылали фотографии своих готовых лестниц. Они выглядели очень хорошо, и многие из его клиентов говорили, что планам было легко следовать. Хотя я не совсем согласен с тем, что им было «легко» следовать, они определенно не были слишком сложными, и конечным результатом стала лестница, которой я могу гордиться.
Большинство трудностей, с которыми я столкнулся при строительстве, были связаны с отсутствием качественных инструментов. Эти лестницы лучше всего строить в столярной мастерской, где есть столярный станок, строгальный станок, сверлильный станок и много места для работы. У меня их не было, и я обходился настольной пилой и ручными инструментами.
Если бы у меня было больше места для хранения больших инструментов, я бы купил несколько, и это значительно облегчило бы работу, но мне нужно закончить строительство дома, прежде чем я начну строить столярную мастерскую! Я упоминал об этом раньше, но повторю еще раз, и имейте в виду, что это исходит от человека, который не любит тратить деньги. Если есть инструмент, который может облегчить вам работу, мой совет — купить его. Деньги, которые вы потратите, окупятся.
Дизайн превыше всего
Первым этапом строительства винтовой лестницы является ее проектирование. Вам нужно решить, насколько толстыми и широкими должны быть ваши ступени и насколько крутой должна быть ваша спираль. Международный жилищный кодекс (IRC) ограничивает расстояние от низа одной ступени до низа следующей (подъем) до 9 1/2 дюймов. Ширина протектора ограничена 7 1/5 дюймами (минимум) и измеряется на расстоянии 12 дюймов от центральной стойки.
После того, как вы определитесь с размером ступеней, вы измерите расстояние между первым и вторым этажами и разделите его на желаемую высоту, чтобы узнать, сколько ступеней вам нужно. Эти цифры можно немного изменить, чтобы определить размер ваших протекторов и прокладок. Мой дизайн предусматривал 14 ступеней толщиной 2 13/16 дюймов каждая. с 5-дюймовыми проставками между ними. Это позволило подобрать идеальное расстояние при приземлении.
На этом чертеже показаны минимальные размеры протектора.
Для тех, кто планирует построить свой собственный дом, я не могу достаточно часто говорить вам, насколько важно правильное планирование. Даже со всем планированием, которое я сделал, я все еще сделал массу ошибок, и именно из-за этих ошибок потребовалось более двух лет, чтобы добраться до этой точки в сборке. Чем больше вы планируете, тем меньше ошибок вы совершите и тем быстрее завершите свою сборку.
Хотя по планам требовалась древесина лиственных пород, я решил сократить расходы и изготовить ступени из ели 2×6. Я связался с кем-то, кто использовал те же планы, которые также использовали мягкую древесину, и он был очень доволен тем, что получилось, а поскольку хвойную древесину можно купить более толстых размеров, чем твердую, мне было бы легче построить более толстые ступени, чем мои. жена подумала, что будет очень красиво смотреться.
Первым шагом к созданию ступеней было склеивание 2×6 вместе, чтобы получились 44-дюймовые квадраты, каждый толщиной 3 дюйма. Без фуганка я пытался обойтись своей настольной пилой, но проблема в том, что вы используете противоположную сторону в качестве направляющей, когда пропускаете доску через пилу, поэтому она не будет работать, если одна сторона уже не будет идеально плоской. . Мое решение состояло в том, чтобы прикрепить каждый 2 × 6 к 8-футовому уровню, а затем пропустить его через настольную пилу, используя уровень в качестве направляющей и сбривая ровно столько, чтобы получился прямой край. Это было не идеальное решение, но я использовал те инструменты, которые у меня были.
Я склеил 2×6 в двухслойный квадратный кусок размером 44 дюйма и толщиной 3 дюйма. Я повторил описанный выше процесс еще шесть раз, а затем отнес все детали в ближайший столярный цех для строгания. Для этой задачи вам понадобится действительно большой строгальный станок. Мне удалось вырезать по две конических ступени из каждого блока, чтобы в итоге получилось 14 ступенек.
Я также купил длинный отрезок 3-дюймовой трубы, пятнадцать 3 1/3-дюймовых прокладок между гусеницами, а также 3-дюймовый ниппель и муфту.
Сборка начинается с центральной стойки
Мне посчастливилось иметь друга, имеющего некоторый опыт сварки, поэтому, взяв напрокат сварочный аппарат, он помог мне отточить свои навыки, потренировавшись на металлоломе. Потом я пошел работать над реальным делом.
После сборки основной трубы пришло время установить ее и по частям надеть ступени и распорки на центральную стойку. После того, как все гусеницы и проставки были прикреплены, я немного развернул их веером, чтобы получить представление о том, как будет выглядеть готовый продукт, как показано на фотографии ниже.
Распорки и гусеницы примерно в правильном положении.
Когда ступени установлены, пришло время прикрепить балясины и перила. Балясины сделаны из 2 × 2 с прорезями на одном конце, поэтому каждую балясину можно привинтить к краю проступи. Прикрутив балясины на место, я использовал обрезки дерева и клейкую ленту, чтобы соединить их все вместе, чтобы они были красивыми и прямыми, как показано на фотографии ниже.
Куски лома, приклеенные скотчем, удерживают балясины вертикально.
Затем я вырезал центр куска картона для плакатов и положил его поверх балясин, растянув его в виде небольшой спирали. Я прикрепил плакат к вершинам пяти балясин, а затем разметил наружную сторону балясин на нижней части плаката. Я снял плакат и положил его на пол, чтобы увидеть все отметки. Используя некоторую геометрию и немного проб и ошибок, я определил центр и радиус сделанных мною отметок. Я вычел половину ширины балясины из радиуса, который я вычислил, чтобы получить центр поручня. Я добавил половину ширины поручня, чтобы получить радиус внешней формы, и вычел ее, чтобы получить радиус внутренней формы. Как только я почувствовал, что у меня есть хорошая оценка радиуса ограждения, я приступил к созданию формы для него.
Изготовление перил
Перила состоят из семи тонких слоев, которые я положил на ребро и склеил. Я использовал клей с более медленным схватыванием, чтобы у меня было время вставить слои в формы, прежде чем они слишком сильно схватятся. Вы хотите, чтобы они могли немного скользить друг мимо друга, когда они изгибаются в круглую форму.
Я построил формы из обрезков фанеры, вырезанных по кривой внутри, а затем из небольших квадратных блоков для внешней стороны форм, как показано на фотографии ниже.
Форма для перил изготовлена из обрезков фанеры, вырезанных по кривой, и небольших квадратных блоков снаружи формы.
Квадратные блоки оставляют немного места для перемещения ламелей на место, прежде чем они будут закреплены с помощью маленьких прокладок. Важно соблюдать осторожность при расчете внутреннего и внешнего радиусов форм. Я оценил радиус, используя вершины балясин, и я хочу, чтобы эти балясины располагались по центру нижней части перил, поэтому мне пришлось немного посчитать, чтобы получить правильный радиус для внутренних и внешних форм.
Следующая часть была невероятно сложной, и если бы мне пришлось делать это снова, я бы использовал, может быть, 10 более тонких планок вместо семи более толстых, которые я использовал. Несколько планок в итоге сломались, когда я сгибала их на место. К счастью, я смог просто поместить их посередине, и как только все было плотно зажато, ошибка была едва заметна.
Получение всех слоев поручня в форме было непростым делом.
Когда клей высохнет, пришло время испытать невероятную силу наждачной бумаги. Вы бы никогда не подумали, что эта уродливая мешанина из палочек и клея когда-нибудь превратится в такие красивые перила, но с некоторой настойчивостью и орбитальной шлифовальной машиной это каким-то образом произошло. Клянусь, я не подшучиваю над тобой! Единственное, что я сделал, чтобы получить снимки до и после, которые вы видите ниже, это отшлифовал.
Одно только шлифование превратило грубую заготовку слева в готовый поручень справа.
Несмотря на то, что поручень был приклеен к плоской поверхности, он имел достаточную гибкость после высыхания клея, чтобы его можно было уговорить принять форму спирали, необходимую для выравнивания с вершинами балясин.
Последним шагом было просверлить отверстия в перилах для винтов, а затем прикрутить их к балясинам. Я использовал тот же метод, что и с балясинами, чтобы раззенковать винты и закрыть их деревянными дюбелями. Цвет, к сожалению, не совсем совпал с тем, что я хотела. Последним шагом было прикрепление двух промежуточных балясин между каждой из основных балясин. Согласно строительным нормам, сфера диаметром 4 дюйма не должна проходить через пространство между балясинами.
Верх винтовой лестницы отделан деревянным цоколем, по всему периметру площадки установлены балясины. Опять же, важно сделать надрезы на балясинах, чтобы они зафиксировались на площадке, а также чтобы 4-дюймовая сфера не могла пройти между балясинами.
Верх лестницы отделан деревянным цоколем.
Я использовал фрезер и немного обрезков сосны, чтобы построить перила в верхней части площадки, а затем добавил пару металлических скоб, чтобы прикрутить концы перил к стене. Если бы я действительно хорошо все спланировал, я бы установил дополнительную блокировку в стене, чтобы кронштейн можно было привинтить к дереву. К сожалению, я этого не сделал, поэтому мне пришлось использовать анкеры для гипсокартона, чтобы прикрепить перила к гипсокартону.
Такими же скобами я прикрепил концы поручней спирали к стене. Это делает его немного менее шатким, когда вы действительно тянете его.
Я покрыл спираль несколькими слоями прозрачного лака. Это защитит его, а также придаст ему немного блеска. Я также использовал немного черной аэрозольной краски, чтобы скрыть надписи производителя на стальной трубе, которая действует как центральный стержень.
Единственное, что мне осталось сделать, это установить отделку там, где пол второго этажа встречается с краем лестничной площадки, но это придется подождать, пока пол не будет установлен. Настил будет проходить по верхней части лестничной площадки, а отделка будет проходить вниз по краю, чтобы скрыть переход от дерева к фанере и верхней части ступени.
Это один из серии блогов, подробно описывающих строительство дома с нулевым энергопотреблением в Пойнт-Робертс, штат Вашингтон, Мэттом Батом. Список статей Мэтта GBA можно найти ниже. Полный текст блога Мэтта Saving Sustainably можно найти здесь. Если вы хотите следить за затратами по проекту, вы можете следить за рабочим листом бюджета здесь.
Предыдущие сообщения Мэтта Бата:
Введение
Опалубка фундамента
Проектирование и установка септической системы
Залить плиту
Кадрение первого этажа
, создавая второй этаж
, обрамляющий крышу
, шнусь к крыше
Очищание стены
Установка и вентиляционные отверстия
Group-in
.
Черновая отделка электрооборудования
Установка системы вентиляции
Установка отделки и сайдинга
Воздушная изоляция и изоляция
Внутренние стены
Установка теплового насоса
Как называются части лестницы? {Терминология лестниц}
Лестницы бывают самых разных форм и стилей, от простых прямых лестниц до круговых лестниц, разработанных для создания грандиозного архитектурного решения.
Многие виды материалов также используются для изготовления лестниц — от традиционного дерева до более современных материалов, таких как стекло, плитка и проволока. Несмотря на множество возможных вариаций дизайна и материалов, основные части лестницы достаточно стандартны.
Как называются части лестницы? (диаграмма)
Большинство людей знают названия некоторых частей лестницы, таких как проступь, подступенок, площадка и перила. Но если вы не архитектор или строитель, вы можете быть не знакомы с терминологией лестницы, такой как балясины, стрингеры, улитки, буллнос или новые столбы.
Список названий частей лестницы (терминология лестниц)
Несмотря на то, что существуют разные типы лестниц, части всегда одни и те же. Ниже вы найдете список частей лестницы. Мы определим терминологию частей лестницы, чтобы вы могли говорить о лестницах даже с самым опытным профессионалом.
Протектор: что такое проступь?
Проступь — горизонтальная часть лестницы, простирающаяся от переднего края выступа лестницы до подступенка. Он служит пешеходной поверхностью лестницы, на которую вы наступаете, поднимаясь или спускаясь по лестнице. Ниже приведены несколько распространенных типов ступеней, используемых для сборных промышленных лестниц и лестниц с болтовым соединением.
Подступенок: что такое подступенок?
Подступенок – это вертикальная часть лестницы между ступенями. Лестницы с подступенками называются лестницами с закрытыми ступенями. Чтобы придать лестнице более современный вид, ее можно построить без подступенков. Этот стиль открытого стояка создает впечатление большего пространства.
Стрингер: что такое стрингер?
Стрингер — это опорная доска, которая проходит вдоль каждой стороны лестницы. Проступи и подступенки крепятся к косоуру или косоуру. Лестница всегда имеет два косоура. Внутренний косоур расположен у стены, а внешний косоур находится на открытой для обзора стороне лестницы.
Перила: что такое перила?
Перила, также называемые перилами, — это то, за что люди держатся для поддержки при подъеме и спуске по лестнице. Поручень крепится к вертикальным стойкам (балясинам) или стене вверх по одной или обеим сторонам лестницы.
Ограждение: что такое ограждение?
Ограждение представляет собой барьерную систему, устанавливаемую на незащищенной стороне лестницы и защищающую людей от падения. Ограждение можно прикрепить непосредственно к стрингеру или к ступеням.
Балясины: что такое балясины?
Балясина представляет собой вертикальную стойку, на которую крепятся перила. Обычно это часть системы ограждения. Эти столбы или колонны обычно имеют декоративный дизайн и также называются шпинделем.
Балюстрада: что такое балюстрада?
Балюстрада состоит из ряда балясин, которые расположены на равном расстоянии друг от друга и соединены вместе, образуя декоративную защиту сбоку лестницы.
Новая почта: что такое новая почта?
Стойка — это тяжелая вертикальная стойка на конце или повороте поручня. В отличие от балясин новая стойка представляет собой конструктивный элемент лестницы, который крепится непосредственно к полу или к концу косоура.
Базовый рельс: что такое базовый рельс?
Опорное ограждение представляет собой доску в нижней части ограждения, расположенную под балясинами и сверху стрингера. Базовая рейка проходит вверх по лестнице и поддерживается на каждом конце стойкой newel.
Лендинг: что такое лендинг?
Площадка представляет собой ровный настил вверху и внизу лестницы, который служит местом отдыха и обеспечивает доступ в помещения. Площадка также может быть частью лестницы, где она делает поворот.
Фасция: что такое фасция?
Фризовая доска представляет собой ненесущую вертикальную панель, устанавливаемую снаружи лестницы или лестничной площадки. Его можно использовать как покрытие для стояков или для покрытия зазора между полом балкона и потолком внизу.
Ограничение: что такое ограничение?
Карниз – это тип декоративной ступени, используемой в нижней части лестницы. Укороченные ступени огибают стойку ньюэля сбоку от лестницы и служат для размещения стойки. Навес используется как элемент со стороны лестницы, не прикрепленной к стене, или с обеих сторон, если лестница открытая.
Bullnose: что такое Bullnose?
Булавка — еще один тип характерной ступени в нижней части лестницы. Как и занавеска, она также шире остальных ступеней и закруглена. Однако буллнос останавливается на переднем крае стойки ньюэля и имеет гораздо меньший радиус, чем укороченный.
Носинг: что это такое?
Выступ — это передняя часть ступени, выступающая за подступенок. Поскольку здесь происходит большая часть пешеходного движения, противоскользящие полоски могут быть нанесены на выступ по краю ступени, чтобы облегчить перемещение по лестнице.
Моталки: что такое моталки?
Забежные устройства представляют собой ступени в форме пирога или треугольника, используемые для поворота. Вместо плоской площадки лестница является непрерывной, а для изменения направления используются забежные механизмы.
Гусиная шея: что такое гусиная шея?
Гусиная шея — это часть поручня лестницы, которая используется для соединения поручня, идущего параллельно стрингеру, с более высоким поручнем на площадке или балконе. Гусиная шея обычно используется, когда лестница меняет направление.
Завиток: что такое завиток?
Улитка представляет собой спираль в нижней части поручня, используемую со ступенями с укороченными или выпуклыми ступенями.
