Как идет отопление в панельном доме сверху или снизу: схема подачи отопления в панельных высотных домах, система в стене, фото и видео примеры

Содержание

схема подачи отопления в панельных высотных домах, система в стене, фото и видео примеры

Содержание:

1. Особенности отопительной системы многоквартирных домов

2. Назначение и принцип действия элеваторного узла

3. Конструктивные особенности схемы отопления

4. Разводка трубопровода в многоэтажном доме

5. Типы радиаторов для обогрева многоквартирных домов

Квартира в многоэтажном доме – это городская альтернатива частным домам, и в квартирах проживает очень большое количество людей. Популярность городских квартир не является странной, ведь в них есть все, что требуется человеку для комфортного проживания: отопление, канализация и горячее водоснабжение. И если два последних пункта не нуждаются в особом представлении, то схема отопления многоэтажного дома требует детального рассмотрения. С точки зрения конструктивных особенностей, централизованная система отопления в многоквартирном доме имеет ряд отличий от автономных конструкций, что позволяет ей обеспечить дом тепловой энергией в холодную пору года.

Особенности отопительной системы многоквартирных домов


При оборудовании отопления в многоэтажных домах необходимо в обязательном порядке соблюдать требования, устанавливаемые нормативной документацией, к которой относятся СниП и ГОСТ. В этих документах указано, что отопительная конструкция должна обеспечивать в квартирах постоянную температуру в пределах 20-22 градусов, а влажность должна варьироваться от 30 до 45 процентов.


Несмотря на наличие норм, многие дома, особенно из числа старых, не соответствуют данным показателям. Если это так, то в первую очередь нужно заняться установкой теплоизоляции и поменять отопительные приборы, а уже потом обращаться в теплоснабжающую компанию. Отопление трехэтажного дома, схема которого изображена на фото, можно приводит в качестве примера хорошей отопительной схемы.


Чтобы достичь необходимых параметров, используется сложная конструкция, требующая качественного оборудования. При создании проекта отопительной системы многоквартирного дома специалисты используют все свои знания, чтобы достичь равномерного распределения тепла на всех участках теплотрассы и создать сопоставимое давление на каждом ярусе здания. Одним из неотъемлемых элементов работы такой конструкции является работа на перегретом теплоносителе, что предусматривает схема отопления трехэтажного дома или других высоток.

Как это работает? Вода поступает прямо с ТЭЦ и разогрета до 130-150 градусов. Кроме того, давление увеличено до 6-10 атмосфер, поэтому образование пара невозможно – высокое давление будет прогонять воду по всем этажам дома без потерь. Температура жидкости в обратном трубопроводе в таком случае может достигать 60-70 градусов. Конечно, в разное время года температурный режим может меняться, поскольку он напрямую завязан на температуру окружающей среды.

Назначение и принцип действия элеваторного узла


Выше было сказано, что вода в отопительной системе многоэтажного здания разогревается до 130 градусов. Но такая температура не нужна потребителям, и нагревать батареи до такого значения абсолютно бессмысленно, независимо от этажности: система отопления девятиэтажного дома в данном случае не будет отличаться от любой другой. Объясняется все довольно просто: подача отопления в многоэтажных домах завершается устройством, переходящим в обратный контур, которое называется элеваторным узлом. В чем смысл этого узла, и какие функции на него возложены?


Разогретый до высокой температуры теплоноситель попадает в элеваторный узел, который по принципу своего действия похож на инжектор-дозатор. Именно после этого процесса жидкость осуществляет теплообмен. Выходя через элеваторное сопло, теплоноситель под высоким давлением выходит через обратную магистраль.


Кроме того, через этот же канал жидкость поступает на рециркуляцию в отопительную систему. Все эти процессы в совокупности позволяют смешивать теплоноситель, подводя его к оптимальной температуре, которой достаточно для обогрева всех квартир. Использование элеваторного узла в схеме позволяет обеспечить наиболее качественное отопление в высотных домах, независимо от этажности.

Конструктивные особенности схемы отопления


В цепи отопления за элеваторным узлом находятся разные задвижки. Их роль нельзя недооценивать, поскольку они дают возможность регулировать отопление в отдельных подъездах или в целом доме. Чаще всего регулировка задвижек осуществляется вручную сотрудниками теплоснабжающей компании, если возникает такая необходимость.


В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции. Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Разводка трубопровода в многоэтажном доме

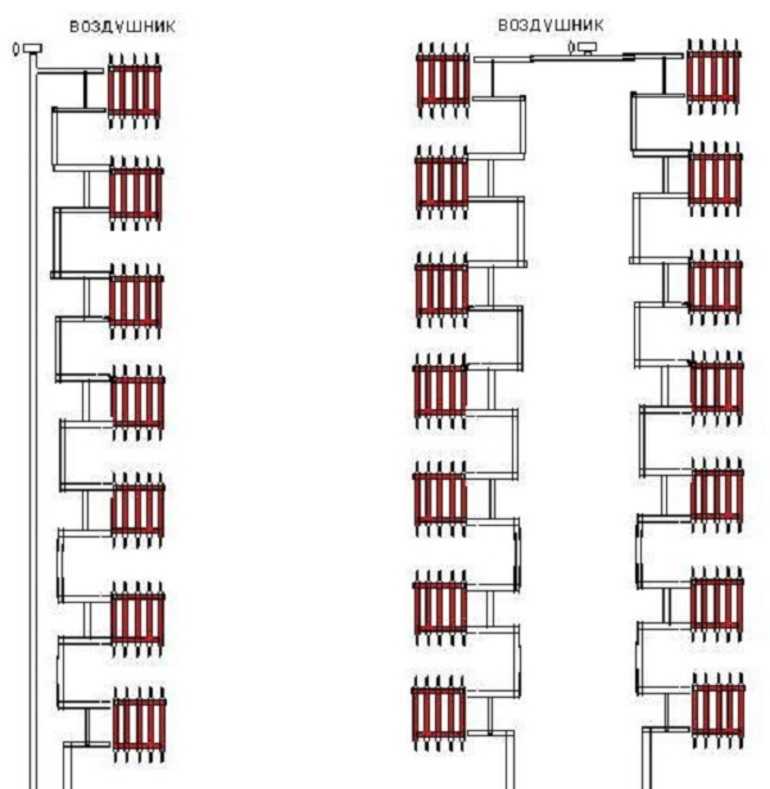

Как правило, в многоэтажных домах используется однотрубная схема разводки с верхним или нижним розливом. Расположение прямой и обратной трубы может варьироваться в зависимости от множества факторов, включая даже регион, где расположено здание. Например, схема отопления в пятиэтажном доме будет конструктивно отличаться от отопления в трехэтажных зданиях.

При проектировании отопительной системы учитываются все эти факторы, и создается наиболее удачная схема, позволяющая довести все параметры до максимума. Проект может предполагать различные варианты розлива теплоносителя: снизу вверх или наоборот. В отдельных домах устанавливаются универсальные стояки, которые обеспечивают поочередность движения теплоносителя.

Типы радиаторов для обогрева многоквартирных домов


В многоэтажных домах нет единого правила, позволяющего использовать конкретный вид радиатора, поэтому выбор особо не ограничивается. Схема отопления многоэтажного дома довольно универсальна и имеет хороший баланс между температурой и давлением.

К основным моделям радиаторов, используемых в квартирах, можно отнести следующие устройства:

  1. Чугунные батареи. Нередко используются даже в самых современных зданиях. Дешево стоят и очень легко монтируются: как правило, установкой данного типа радиаторов владельцы квартир занимаются самостоятельно.

  2. Стальные отопители. Этот вариант является логичным продолжением разработок новых отопительных приборов. Будучи более современными, стальные панели отопления демонстрируют хорошие эстетические качества, довольно надежны и практичны. Очень хорошо сочетаются с регулирующими элементами отопительной системы. Специалисты сходятся во мнении, что именно стальные батареи можно назвать оптимальными при использовании в квартирах.

  3. Алюминиевые и биметаллические батареи. Изделия, изготовленные из алюминия, очень ценятся владельцами частных домов и квартир. Алюминиевые батареи имеют самые лучшие показатели, если сравнивать с предыдущими вариантами: отличные внешние данные, небольшой вес и компактность отлично сочетаются с высокими эксплуатационными характеристиками. Единственный минус этих устройств, который нередко отпугивает покупателей – высокая стоимость. Тем не менее специалисты не рекомендуют экономить на отоплении и считают, что такое вложение окупится довольно быстро.

Заключение

Правильный выбор батарей для централизованной системы отопления зависит от рабочих показателей, которые присущи теплоносителю в данном районе. Зная скорость остывания теплоносителя и тем его движения, можно рассчитать необходимое количество секций радиатора, его размеры и материал. Не стоит забывать и о том, что при замене отопительных приборов необходимо проследить за соблюдением всех правил, поскольку их нарушение может привести к возникновению дефектов в системе, и тогда отопление в стене панельного дома не будет выполнять свои функции (прочитайте: «Трубы отопления в стене»).


Выполнять ремонтные работы в отопительной системе многоквартирного дома самостоятельно также не рекомендуется, особенно в том случае, если это отопление в стенах панельного дома: практика показывает, что жильцы домов, не имея соответствующих знаний, способны выбросить важный элемент системы, посчитав его ненужным.


Централизованные системы отопления демонстрируют хорошие качества, но их нужно постоянно поддерживать в рабочем состоянии, а для этого нужно следить за многими показателями, включая теплоизоляцию, износ оборудования и регулярной замены отработавших свое элементов.

нормативы и правила 2019 года

На сегодняшний день львиная доля наших соотечественников проживает в многоэтажных многоквартирных домах. Конечно, им не приходится задумываться о том, как поддерживать высокую температуру в каждом из помещений: центральное отопление легко и без хлопот решает эту проблему за них. Да, приходится ежемесячно отдавать приличную сумму за такой комфорт, однако, оно того стоит.

Схема отопления многоквартирного дома

Все-таки жильцам не приходится задумываться о том, чтобы отапливать свои квартиры самостоятельно, тратя немалые деньги на установку нужного оборудования и множество сил, чтобы поддерживать температуру в каждом из помещений на нужном уровне.

Ведь нормативы отопления многоквартирных домов 2019 года позволяют комфортно чувствовать себя каждому из обитателей. Например, приемлемым минимумом для жилых комнат является температура +20 градусов по Цельсию. Для ванной или совмещенного санузла этот показатель поднимается до +25 градусов. В кухнях температура не опускается ниже +18 градусов.

В проблемных боковых квартирах, из которых сильный ветер способен довольно быстро выдуть тепло, нормальной температурой считается +22 градуса. Зачастую уровень температуры в помещениях на 3–7 градусов выше, чем перечисленные выше, благодаря чему обитатели могут чувствовать себя весьма комфортно, не надевая теплых свитеров и брюк.

А ведь все это достигается путем приложения немалых усилий! Десятки и сотни людей ежедневно выходят на работу, чтобы обеспечить качественное отопление жилых домов.

Вернуться к оглавлению

Содержание материала

  • 1 Схема отопления дома
  • 2 Каким бывает отопление
    • 2.1 Однотрубная система отопления
    • 2.2 Двухтрубная система отопления
  • 3 Разработка проекта системы отопления
  • 4 Как радиаторы отопления могут повлиять на температуру в помещении

Схема отопления дома

Выше уже говорилось, что большинство современных домов в городах отапливается при помощи централизованной отопительной системы. То есть, имеется тепловая станция, на которой (в большинстве случаев при помощи угля) котлы отопления нагревают воду до очень высокой температуры. Чаще всего она составляет больше 100 градусов по Цельсию!

Поэтому, чтобы избежать закипания и испарения воды, давление в трубах очень велико – около 10 Кгс.

Вода подается во все здания, подключенные к теплотрассе. При подсоединении дома к теплоцентрали, устанавливаются вводные задвижки, позволяющие контролировать процесс подачи в него горячей воды. К ним же подключается теплоузел, а также ряд специализированного оборудования.

схема работы теплоузла

Вода может подаваться как сверху вниз, так и снизу вверх (при использовании однотрубной системы, о которой будет рассказано ниже), в зависимости от того, как расположены стояки отопления, или же одновременно во все квартиры (при двухтрубной системе).

Горячая вода, попадая в радиаторы отопления, нагревает их до нужной температуры, обеспечивая ее необходимый уровень в каждом помещении. Размеры радиаторов зависят как от размеров помещения, так и от его назначения. Конечно, чем больший размер имеют радиаторы, тем теплее будет там, где они установлены.

Вернуться к оглавлению

Каким бывает отопление

Имея в виду отопление многоквартирного дома, нельзя похвастать большим выбором. Все дома отапливаются примерно по одной и той же схеме. В каждом помещении находится чугунный радиатор отопления (его размеры зависят от размеров помещения и его назначения), в который подается горячая вода определенной температуры (теплоноситель), приходящая с тепловой станции.

пример чугунного радиатора

Однако вся схема подачи воды может различаться в зависимости от того, какая разводка отопления предусмотрена в конкретном здании – однотрубная или двухтрубная. Каждый из этих вариантов имеет определенные достоинства и недостатки. Чтобы лучше разобраться в этом вопросе, нужно точно знать все о первых и о вторых. Так что коротко опишем их.

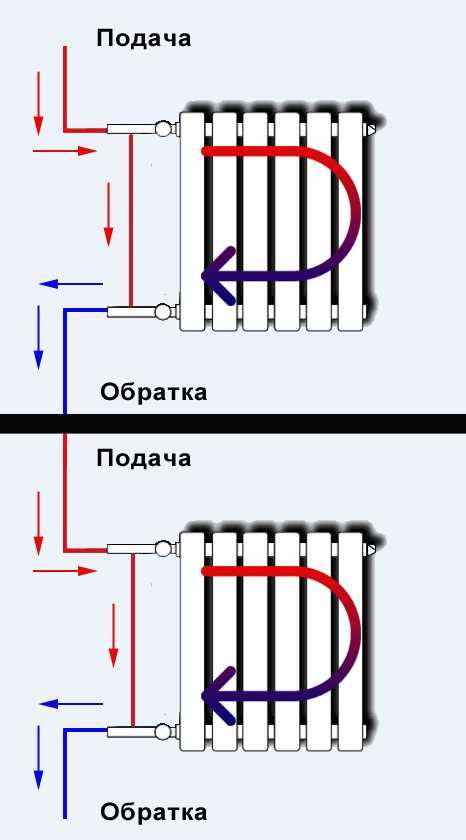

Однотрубная система отопления

Ее конструкция отличается простотой, а, значит, надежностью и дешевизной. Но все же она не слишком востребована. Дело в том, что, попадая в систему отопления дома, теплоноситель (горячая вода) должен пройти через все радиаторы отопления, прежде чем попадет в возвратный канал (его также называют «обраткой»). Конечно, нагревая поочередно все радиаторы, теплоноситель теряет температуру. В результате, добираясь до последнего пользователя, вода имеет сравнительно невысокую температуру, из-за чего в последнем помещении она может значительно отличаться от температуры в том, в которое приходит вначале.

Это нередко вызывает недовольство среди жильцов. Поэтому описанная система отопления многоэтажного дома используется сравнительно редко.

Двухтрубная система отопления

Лишена тех недостатков, которые присущи описанной выше системе отопления. Конструкция этой системы существенно отличается. Горячая вода, пройдя через радиатор отопления, попадает не в трубу, ведущую к следующему радиатору, а сразу в возвратный канал. Оттуда сразу отправляется назад, на тепловую станцию, где будет нагрета до нужной температуры.

Подробней узнать о двухтрубной системе отопления можете из статьи на нашем сайте.

Конечно, этот вариант требует значительно больших затрат как при монтаже системы, так и при обслуживании. Зато эта схема устройства отопительной системы позволяет обеспечить одинаковую температуру во всех отапливаемых зданиях.

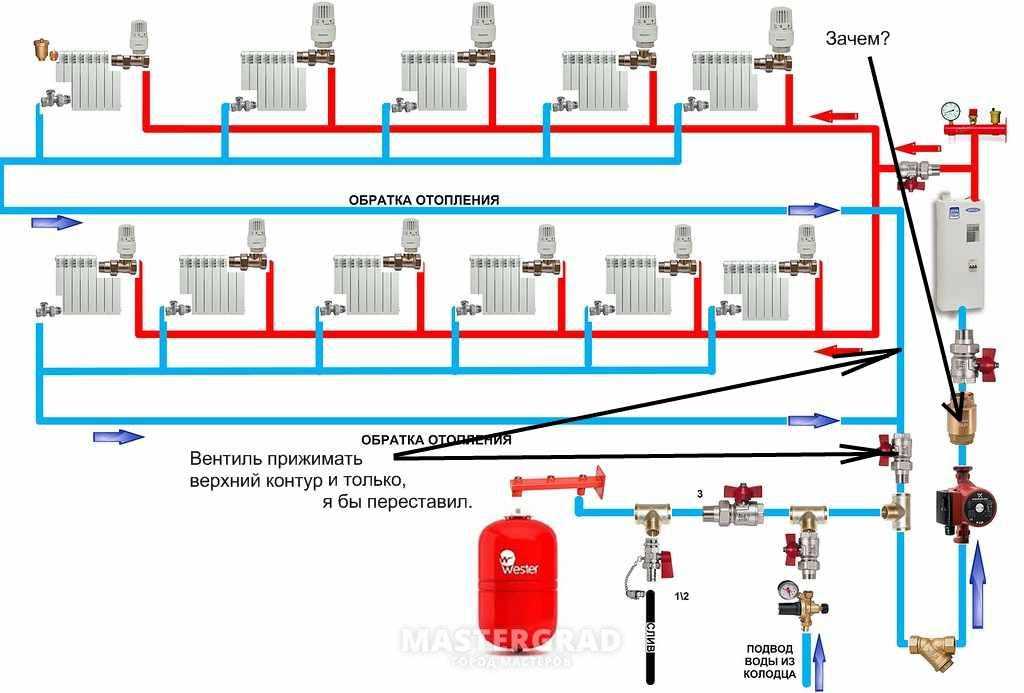

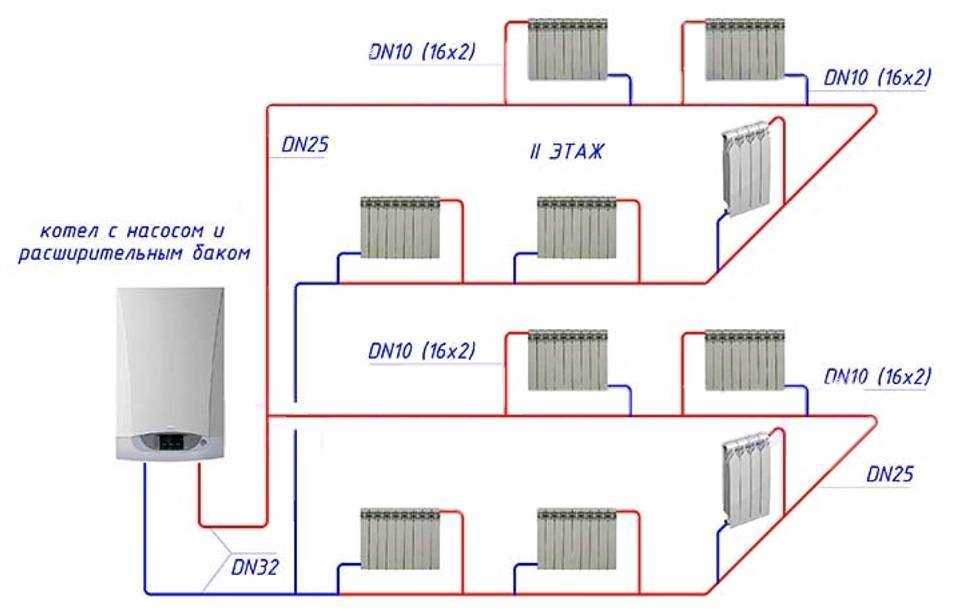

Пример двухтрубной системы отопления

Она дает также возможность устанавливать счетчик отопления. Установив его на радиатор отопления, владелец может самостоятельно регулировать уровень его нагрева и, соответственно, снижать затраты на оплату счетов за отопление.

В однотрубной системе отопления такой вариант невозможен. Уменьшая количество горячей воды, проходящей через радиаторы, вы таким образом можете доставить немало хлопот соседям, к которым теплоноситель попадает, пройдя через вашу квартиру. То есть правила отопления в этом случае будут откровенно нарушены.

Изменить тип системы отопления в квартире невозможно, это требует титанических усилий и огромной работы, которая затронет весь дом. Но все же знать о плюсах и минусах разных видов систем отопления будет полезно каждому владельцу квартиры.

В этом видео сделан широкий обзор различных систем отопления.

Вернуться к оглавлению

Разработка проекта системы отопления

Устройство отопления, начиная от вводной системы и заканчивая радиаторами отопления, создается сразу после того, как построен остов многоквартирного здания. Разумеется, к этому моменту проект отопления многоквартирного дома должен быть разработан, проверен и утвержден.

И именно на первом этапе нередко возникает ряд трудностей, как и при выполнении любой другой, очень сложной и важной работы.
Вообще, система отопления многоквартирного дома отличается сложностью.

Специалистам необходимо рассчитать оптимальную толщину всех труб, которые будут использоваться при монтаже, размеры радиаторов и многое другое.

Мощность системы отопления может зависеть от силы ветра в вашем регионе, материала, из которого построено здание, толщины стен, размеров помещений и множества других факторов. Даже две одинаковые квартиры, одна из которых расположена на углу здания, а другая – в его центре, требуют разного подхода.

Ведь сильный ветер в зимнее время года довольно быстро остужает наружные стены, а, значит, теплопотери угловой квартиры будут значительно выше.

Поэтому их необходимо компенсировать, установив более крупные радиаторы отопления. Учесть все нюансы, подобрать оптимальные решения могут только опытные специалисты, точно знающие, как устроено и как работает все оборудование.

Новичок, решивший провести расчет системы отопления в многоквартирном доме, с самого начала будет обречен на провал. И это приведет не только к значительному перерасходу ресурсов, но и поставит жизнь обитателей дома в опасность.

Вернуться к оглавлению

Как радиаторы отопления могут повлиять на температуру в помещении

Говоря про отопление квартиры и дома в целом, нельзя не уделить внимание радиаторам отопления. Все-таки именно они являются главными поставщиками тепла в большинство помещений квартиры. Большая часть людей привыкла к чугунным радиаторам, которые начали устанавливать в домах почти столетие назад.

Эти массивные, медленно нагревающиеся «монстры» и сегодня стоят в большинстве квартир.

Владельцы жилья красят их, завешивают шторами и тюлем и даже устанавливают специальные ширмы, чтобы их скрыть.

А ведь любые преграды уменьшают теплоотдачу, из-за чего температура в помещении может упасть на несколько градусов. Именно поэтому многие владельцы квартир предпочитают устанавливать более современные виды радиаторов. Они могут быть изготовлены из разных материалов.

  1. Алюминий. Прекрасный материал – легкий, обладающий высокой теплопроводностью и изящный. Его не нужно красить, нагревается очень быстро, и через считаные минуты начинает отдавать тепло помещению. Увы, у него есть минусы. Например, вода с повышенной кислотностью может со временем нанести радиаторам отопления непоправимый вред. Кроме того, алюминий является довольно пластичным и мягким материалом. Слишком высокое давление (чаще всего на первых этажах 12–16-этажных зданий) может просто разорвать их.
  2. Сталь. Выглядят эти радиаторы просто великолепно. Так же как и алюминиевые, очень быстро нагреваются и передают тепло окружающему помещению.
    пример стального радиатора отопления

    Высокая прочность позволяет изготавливать довольно миниатюрные радиаторы, которые, благодаря хорошей теплопередаче, способны поддерживать нужную температуру в помещении. Высокая прочность гарантирует, что даже при высоком давлении радиаторы не будут повреждены. Единственный минус – высокое содержание кислорода в воде может негативно воздействовать на внутреннюю стенку «батареи».

  3. Чугун. Не стоит думать, что чугун безвозвратно покинул мир отопительных систем. Современные технологии позволяют изготавливать довольно миниатюрные и привлекательные радиаторы из чугуна. Они не только обладают высокой прочностью, но и не боятся повышенной кислотности воды или большого содержания кислорода. Их производят в России, Беларуси и некоторых странах Европы. Стоимость этих радиаторов сравнительно невысока, что делает их популярными во многих странах мира.

Так выглядит на сегодняшний день основной рынок радиаторов отопления. Большой выбор позволяет подобрать подходящее решение даже самому придирчивому покупателю, которого не устраивают устаревшие массивные радиаторы из чугуна.

Впрочем, если вы живете в доме, в котором часто наблюдаются перебои с подачей воды в систему отопления, не стоит спешить менять старые радиаторы. Да, они не слишком привлекательны. Кроме того, еще и медленно нагреваются.

Но стоит учитывать, что, не быстро нагреваясь, они также медленно остывают. То есть они обладают очень высокой тепловой инерцией. Поэтому такие радиаторы способны защитить вас от частых перепадов температуры, негативно сказывающихся на здоровье и самочувствии людей.
