Фасад дома чертеж: как его подготовить самостоятельно?

Вся архитектурно-строительная документация должна оформляться в строгом соответствии с государственными стандартами. В нормативных документах устанавливаются размеры листов, начертание линий, типы используемых шрифтов и прочие моменты. Чертеж фасада, то есть, изображение наружных стен здания, позволяет понять, как будет выглядеть готовое строение.

Строительный чертеж – это графический документ, создаваемый в процессе проектирования здания. Выполняются чертежи методом прямоугольной проекции. Существует несколько вариантов графических документов, изображающих проектируемый объект в нескольких видах. Разберемся, как правильно выполнить чертеж фасада дома.

Содержание статьи

• 1 Основные термины
• 2 Требования
  • 2.1 Масштабы
• 3 Правила выполнения
  • 3.1 Основные требования к графическим изображениям фасадов

Основные термины

Прежде всего, стоит познакомиться с терминологий, принятой в строительстве:

• чертеж фасада – это проекция передней стены здания;
• проекции разрезов дома, выполненные вертикальной или горизонтальной плоскости, называются, соответственно, продольным и поперечным разрезом;

Совет! Срез здания по горизонтали, перенесенный на бумагу, называют планом. К примеру, чертеж может представлять собой план одного этажа или мансарды дома.

• изображение вида сверху на проектируемую группу – это генеральный план.

Требования

Любые проектные документы,  в том числе и представляющие фасад дома,  выполняются с учетом требований, сформулированных в нормативных документах.

Нормируется:

• размеры листов, на которых выполняются чертежи;
• масштаб;
• размер и вид шрифтов;
• вид наносимых линий;
• методы, применяемые для обозначения различных материалов;
• графические значки, при помощи которых изображаются отдельные детали здания.

Совет! Основными нормативными документами для выполнения архитектурно-строительной документации являются ГОСТ 2.307-68 и 2.301-68.

Масштабы

Вряд ли кому-то придет в голову изображать на бумаге фасад даже небольшого дома в натуральную величину. Как правило, чертеж фасада жилых домов изображается в масштабе 1 : 100. При проектировании промышленных зданий могут использоваться масштабы 1 : 200 или 1 : 400.

Для изображения отдельных элементов, которые могут украшать фасад, может применять масштаб 1 : 50, в редких случаях отдельные элементы изображают в натуральную величину.

Правила выполнения

Графические изображения, на которых изображается фасад здания, следует выполнять, придерживаясь достаточно жестких требований:

• ширина основной линии на чертежах равного масштаба должна быть строго одинаковой;
• для обозначения размеров и выполнения надписей, помещенных над  стрелками, используется наклонный шрифт, заголовки, а также прочие обозначения на поле листа выполняются прямым шрифтом;

• размеры, указанные в графическом документе, должны давать полную информацию. При необходимости допускается дублирование данных, указываемых на разных элементах изображения фасада;
• при обозначении размеров нет необходимости обозначать единицы измерения. Все данные указывают в миллиметрах, единственное исключение – высота над грунтом, для его обозначения используется другая единица измерения – метр, причем, данный параметр указывается с точностью до тысячной доли десятичной дроби. Если при составлении проектной документации использовались другие единицы измерения, то это обязательно указывается в примечании.

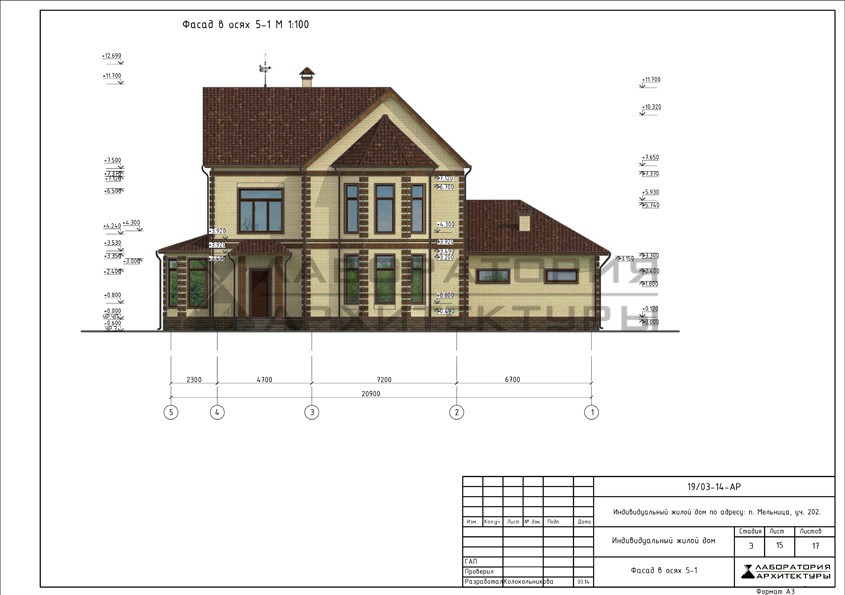

Основные требования к графическим изображениям фасадов

Чертежи наружных стен выполняются с учетом общих требований, перечисленных выше. Кроме того, если некоторые специфические нюансы, это:

• выполненное графическое изображение должно давать представление о том, как будет выглядеть готовое строение;
• в зависимости от изображаемой стороны здания различают несколько видов фасада – главный (передний), боковой (правый и левый), задний;
• в некоторых случаях фасад размещают на одном листе с планом, при этом, оба изображения выполняют в проекционной связи, используя одинаковый масштаб;
• на чертеже обязательно указывают все детали, планируемые к установке на реальном здании – пожарные лестницы, водосточные трубы, колонны, входные группы и пр.;
• при создании технического варианта проекта необходимо показать на чертеже падающие на наружные стены тени и тень, создаваемую самим фасадом. Для этого используется тертая тушь либо краска;
• в нижней части чертежа необходимо указать оси расположения деформационных швов, а также величину разницы высот здания.

Создание грамотного чертежа фасада здания – задача непростая, требующая наличия специальных знаний. Поэтому все вопросы проектирования лучше поручать специалистам, даже если речь идет о проектировании несложных объектов, например, летнего дачного домика. Чертежи типовых проектов можно получить достаточно быстро, а вот при создании эксклюзивных проектов потребуется время.
